Powerfly FS 4 Gen 2 - Fiets TREK - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische terreinfiets (e-MTB)
Merk / Model	Trek Powerfly FS 4 Gen 2
Categorie	Elektrische fiets met trapondersteuning (E-bike)
Beoogd gebruik	Toertochten, trails, paden (Omstandigheid 3 – mogelijk verlies van contact met de grond)
Aandrijfsysteem	Bosch eBike (middenmotor)
Accu	Bosch PowerPack of Classic+ (Li-ion, 36 V, capaciteit afhankelijk van model)
Actieradius	Variabel afhankelijk van ondersteuning, terrein en rijstijl (bijv. 40–120 km)
Boordcomputer	Bosch Intuvia / Purion / Kiox (afhankelijk van versie) met verlicht scherm
Ondersteuningsniveaus	ECO, TOUR, SPORT/eMTB, TURBO, OFF + duwhulp (WALK)
Maximale ondersteunde snelheid	25 km/u (45 km/u voor snelle versies, afhankelijk van regelgeving)
Geschat gewicht	Ongeveer 25 kg (afhankelijk van accu en uitrusting)
Laadvermogen bagagedrager	Max. 20–25 kg (afhankelijk van accupositie)
Verlichting	Aangedreven door de fietsaccu, bediend vanaf de boordcomputer
USB-poort	Boordcomputer (Intuvia/Kiox) met USB-aansluiting voor opladen externe apparaten (max 500/1000 mA)
Gebruikstemperatuur	−5 °C tot +40 °C
Opslagtemperatuur accu	+10 °C tot +40 °C (aanbevolen 20 °C)
Onderhoud	Jaarlijkse controle bij een erkende dealer; niet reinigen met hogedrukreiniger
Garantie	Beperkte levenslange garantie op het frame, Bosch garantie op het elektrische systeem
Meegeleverde accessoires	Bosch lader, gebruikershandleiding, eventuele montagekit

Veelgestelde vragen - Powerfly FS 4 Gen 2 TREK

Wat is het gewicht van de Trek Powerfly FS 4 Gen 2?

Het geschatte gewicht is ongeveer 25 kg (met accu). Dit gewicht kan variëren afhankelijk van de accucapaciteit en de gemonteerde onderdelen.

Wat is de actieradius van de accu?

De actieradius is afhankelijk van het ondersteuningsniveau, het terrein en de accucapaciteit. Reken over het algemeen op 40 tot 120 km per lading. Gebruik de ECO-stand om de afstand te maximaliseren.

Hoe laad ik de accu op?

De accu kan op de fiets worden opgeladen of worden verwijderd. Gebruik uitsluitend de meegeleverde Bosch lader. Sluit de lader aan op een stopcontact (220-240 V) en verbind deze met de accu. Volledig opladen duurt 2 tot 7 uur, afhankelijk van de lader en capaciteit.

Kan ik een andere lader gebruiken dan de meegeleverde?

Nee, gebruik uitsluitend de Bosch lader die bij de accu is geleverd. Een ongeschikte lader kan de accu beschadigen of brand veroorzaken.

Hoe onderhoud ik de accu?

Bewaar de accu bij kamertemperatuur van ongeveer 20 °C, met een laadniveau van 60% (3 tot 4 LED's aan). Laad hem elke 6 maanden op als hij niet wordt gebruikt. Laat de accu niet volledig ontladen.

Wat zijn de verschillende ondersteuningsstanden?

De beschikbare standen zijn: ECO (zuinig), TOUR (normaal), SPORT/eMTB (krachtig) en TURBO (maximaal). U kunt de ondersteuning ook uitschakelen met de OFF-stand.

Hoe activeer ik de duwhulp (WALK)?

Druk kort op de WALK-knop van de boordcomputer en houd vervolgens de +-knop ingedrukt. De motor helpt u de fiets te duwen tot 6 km/u. Deze functie is niet beschikbaar in de OFF-stand.

Kan ik de fiets zonder accu gebruiken?

Het wordt afgeraden om zonder accu te rijden omdat de koplampen niet werken. U kunt echter wel zonder ondersteuning rijden in de OFF-stand met de accu geïnstalleerd maar leeg.

Wat te doen bij een foutcode op het scherm?

Raadpleeg de handleiding voor de betekenis van de code. Start het systeem opnieuw op (uit- en inschakelen). Als het probleem aanhoudt, neem dan contact op met een erkende Bosch dealer.

Moet ik de fiets regelmatig laten onderhouden?

Ja, laat uw fiets minstens één keer per jaar controleren door een erkende dealer. Hij controleert het elektrische systeem, de remmen, de aandrijving en voert de benodigde software-updates uit.

GEBRUIKSAANWIJZING Powerfly FS 4 Gen 2 TREK

Welkom bij onze fietsfamilie

Dank u voor het kopen van uw nieuwe fiets.

Wij geloven in de kracht van fietsen. We maken hoogwaardige fietsen voor het leven. Daarom wordt elke fiets geleverd met een beperkte levenslange garantie.

Wij wensen u vele zorgeloze en aangename fietskilometers toe!

Als u echter problemen ondervindt met uw fiets, neem dan contact op met uw plaatselijke fietsendealer.

Als het probleem niet wordt opgelost, vraag dan onze klantenservice om een oplossing.

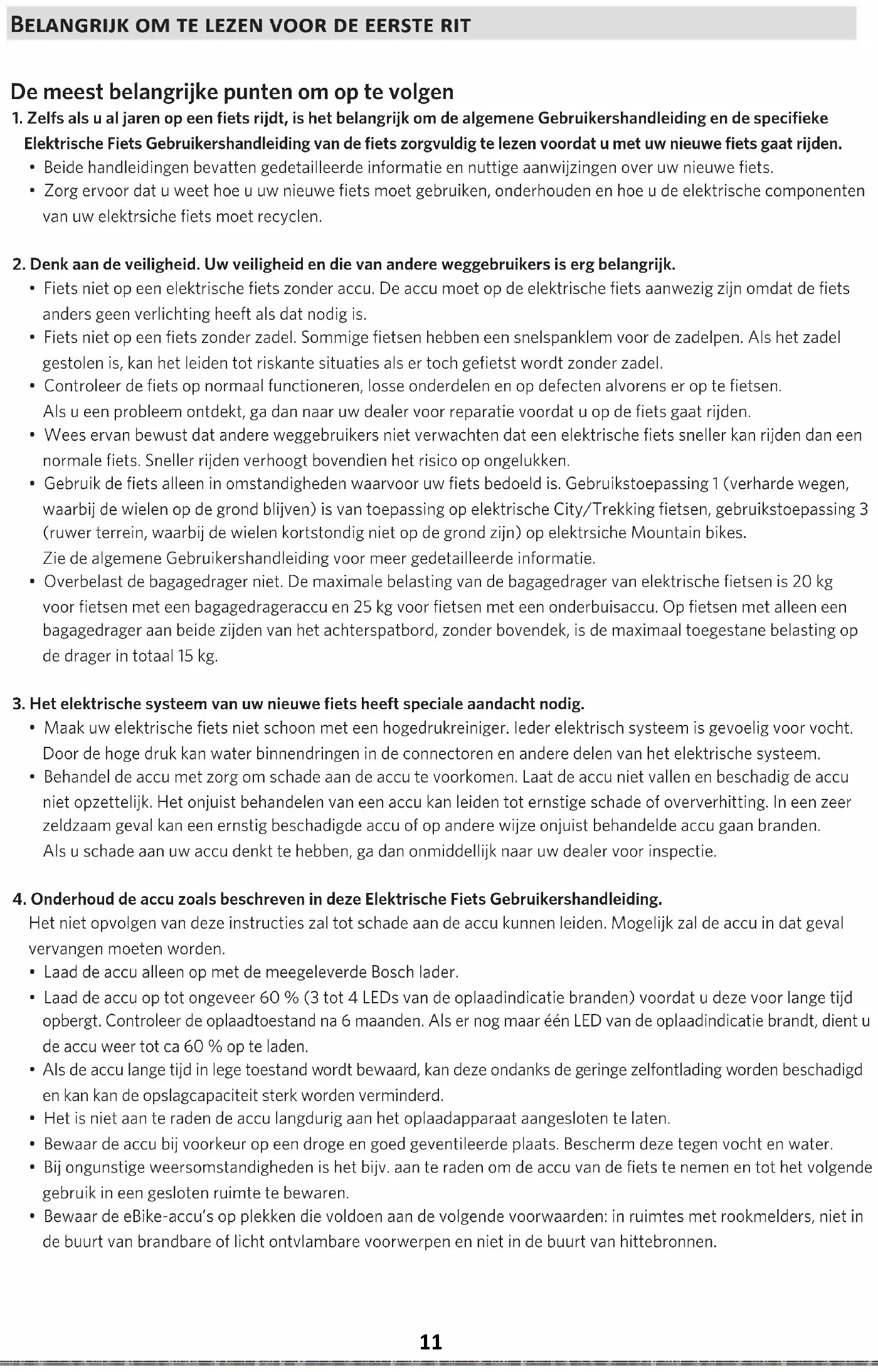

De meest belangrijke punten om op te volgen

1. Zelfs als u al jaren op een fiets rijdt, is het belangrijk om de algemene Gebruikershandleiding en de specifieke Elektrische Fiets Gebruikershandleiding van de fiets zorgvuldig te lezen voordat u met uw nieuwe fiets gaat rijden.

2. Beide handleidingen bevatten gedetailleerde informatie en nuttige aanwijzingen over uw nieuwe fiets.

3. Zorg ervoor dat u weet hoe u uw nieuwe fiets moet gebruiken, onderhouden en hoe u de elektrische componenten van uw elektrische fiets moet recyclen.

4. Denk aan de veiligheid. Uw veiligheid en die van andere weggebruikers is erg belangrijk.

5. Fiets niet op een elektrische fiets zonder accu. De accu moet op de elektrische fiets aanwezig zijn omdat de fiets anders geen verlichting heeft als dat nodig is.

6. Fiets niet op een fiets zonder zadel. Sommige fietsen hebben een snelspanklem voor de zadelpen. Als het zadel gestolen is, kan het leiden tot riskante situaties als er toch gefietst wordt zonder zadel.
7. Controleer de fiets op normaal functioneren, losse onderdelen en op defecten alvorens er op te fietsen.
   Als u een probleem ontdekt, ga dan naar uw dealer voor reparatie voordat u op de fiets gaat rijden.
8. Wees ervan bewust dat andere weggebruikers niet verwachten dat een elektrische fiets sneller kan rijden dan een normale fiets. Sneller rijden verhoogt bovendien het risico op ongelukken.
9. Gebruik de fiets alleen in omstandigheden waarvoor uw fiets bedoeld is. Gebruikstoepassing 1 (verharde wegen, waarbij de wielen op de grond blijven) is van toepassing op elektrische City/Trekking fietsen, gebruikstoepassing 3 (ruwer terrein, waarbij de wielen kortstondig niet op de grond zijn) op elektrische Mountain bikes.
   Zie de algemene Gebruikershandleiding voor meer gedetailleerde informatie.

10. Overbelast de bagagedrager niet. De maximale belasting van de bagagedrager van elektrische fietsen is 20 kg voor fietsen met een bagagedrageraccu en 25 kg voor fietsen met een onderbuisaccu. Op fietsen met alleen een bagagedrager aan beide zijden van het achterspatbord, zonder bovendek, is de maximaal toegestane belasting op de drager in totaal 15 kg.

11. Het elektrische systeem van uw nieuwe fiets heeft speciale aandacht nodig.

12. Maak uw elektrische fiets niet schoon met een hogedrukreiniger. Ieder elektrisch systeem is gevoelig voor vocht. Door de hoge druk kan water binnendringen in de connectoren en andere delen van het elektrische systeem.

13. Behandel de accu met zorg om schade aan de accu te voorkomen. Laat de accu niet vallen en beschadig de accu niet opzettelijk. Het onjuist behandelen van een accu kan leiden tot ernstige schade of oververhitting. In een zeer zeldzaam geval kan een ernstig beschadigde accu of op andere wijze onjuist behandelde accu gaan branden.
    Als u schade aan uw accu denkt te hebben, ga dan onmiddellijk naar uw dealer voor inspectie.

14. Onderhoud de accu zoals beschreven in deze Elektrische Fiets Gebruikershandleiding.

Het niet opvolgen van deze instructies zal tot schade aan de accu kunnen leiden. Mogelijk zal de accu in dat geval vervangen moeten worden.

• Laad de accu alleen op met de meegeleverde Bosch lader.
• Laad de accu op tot ongeveer 60 % (3 tot 4 LEDs van de oplaadindicatie branden) voordat u deze voor lange tijd opbergt. Controleer de oplaadtoestand na 6 maanden. Als er nog maar één LED van de oplaadindicatie brandt, dient u de accu weer tot ca 60 % op te laden.
• Als de accu lange tijd in lege toestand wordt bewaard, kan deze ondanks de geringe zelfontlading worden beschadigd en kan kan de opslagcapaciteit sterk worden verminderd.
• Het is niet aan te raden de accu langdurig aan het oplaadapparaat aangesloten te laten.
• Bewaar de accu bij voorkeur op een droge en goed geventileerde plaats. Bescherm deze tegen vocht en water.
• Bij ongunstige weersomstandigheden is het bijv. aan te raden om de accu van de fiets te nemen en tot het volgende gebruik in een gesloten ruimte te bewaren.

• Bewaar de eBike-accu's op plekken die voldoen aan de volgende voorwaarden: in ruimtes met rookmelders, niet in de buurt van brandbare of licht ontvlambare voorwerpen en niet in de buurt van hittebronnen.

• De accu kan bij temperaturen van -10^ tot +60^ worden bewaard.
  Voor een lange levensduur is echter bewaren bij een temperatuur van ca. 20 °C gunstig.

• Let erop dat de maximale bewaartemperatuur niet wordt overschreden.
  Laat de accu bijv. in de zomer niet in de auto liggen en bewaar deze niet in fel zonlicht.
• Er wordt aangeraden om de accu niet op de fiets te bewaren.

5. Wees voorzichtig bij het transport van een elektrische fiets.

• Een elektrische fiets is zwaarder is dan een normale fiets. Bij transport met een voertuig moet u rekening houden met de maximale belasting van het autodak, de trekhaak en/of de fietsendrager. Lees de handleiding van het voertuig en de fietsendrager voor details.
• Verwijder de accu, de controller en, indien aanwezig, andere losse delen (zoals fietstassen) en bewaar deze elders in het voertuig tijdens de rit.
• Respecteer altijd de lokale, wettelijke regels over transport van (elektrische) fietsen.
• Omdat Li-Ion accu's van dit formaat en vermogen tijdens transport vallen onder 'Gevaarlijke goederen klasse 9', kunnen er plaatselijk beperkingen gelden bij het transport van losse Li-Ion accu's. De beperkingen zijn geldig bij de meeste vliegmaatschappijen en sommige andere vervoerders. Als u echter met uw complete elektrische fiets wilt reizen (d.w.z. met de accu op de fiets geïnstalleerd) zijn de eisen minder streng. Informeer, voor u uw reis boekt, bij de vliegmaatschappij of vervoerder of u uw (complete) elektrische fiets kunt meenemen op uw reis.

6. Montage van accessoires op een e-bike.

Een elektrische fiets heeft verborgen bedrading in het frame en andere kritische e-bike onderdelen als aandrijfeenheid en accu. Wees er bij het monteren van accessoires (zoals een bidonhouder), zeker van dat bedrading of accu niet geraakt worden door het gebruik van bijvoorbeeld te lange of puntige schroeven. Dit kan kortsluiting in het elektrische systeem en/of schade aan de accu veroorzaken.

WAARSCHUWING. Kortsluiting in het elektrische systeem en/of schade aan de accu kan leiden tot oververhitting. In een zeer zeldzaam geval kan een ernstig beschadigde accu gaan branden.

7. Bezoek uw dealer voor regelmatig onderhoud van uw nieuwe fiets.

• Om het veilig en juist functioneren van de fiets te kunnen garanderen, dient de fiets regelmatig, minstens één keer per jaar, onderhoud te krijgen bij een erkende dealer.
• Uw dealer heeft de juiste kennis en gereedschappen voor het onderhouden van uw elektrische fiets en het veilig monteren van accessoires.
• Als u vragen heeft over uw nieuwe fiets, stel ze gerust aan uw dealer!

Conformiteit

Uw fiets is ontworpen, getest en geproduceerd in overeenstemming met de van toepassing zijnde Europese richtlijnen en geharmoniseerde Normen. Alle elektrische fietsen voldoen daarom aan de eisen van CE. Voor meer gedetaileerde informatie verwijzen wij u naar de conformiteitsverklaring (DoC) die bij de fiets meegeleverd is.

Als u de conformiteitsverklaring kwijt bent geraakt, kunt u een nieuw exemplaar opvragen bij de fietsenwinkel waar u uw fiets heeft gekocht.

Beperkte garantie

Op uw fiets zit een levenslange beperkte garantie.

Bezoek onze website voor de details.

Aanvullende informatie voor 'snelle' elektrische fietsen\*

De snelle elektrische fiets is een elektrische fiets waarbij de ondersteuning niet stopt bij 25 km/u.

De maximum ondersteuningssnelheid is hoger dan dat bij een standaard Pedelec.

De maximaal te behalen snelheid is uiteraard voornamelijk afhankelijk van hoe hard u zelf trapt.

* Snelle elektrische fietsen zijn niet in alle Europese landen beschikbaar.

Europese typegoedkeuring

In wettelijk opzicht is de 'snelle elektrische fiets' niet langer een 'fiets' maar een 'elektrisch motorvoertuig'.

Het heeft dan ook als zodanig een Europese typegoedkeuring (Klasse L1e-B) volgens richtlijn (EU)168/2013.

ledere 'snelle' elektrische fiets is voorzien van een Typegoedkeuringsplaatje op het frame en een uniek VIN-nummer (VIN = Voertuig Identificatie Nummer).

De technische uitrusting van deze 'snelle' elektrische fietsen is bijna gelijk aan die van 25 km/u Pedelecs.

De volgende onderdelen zijn toegevoegd of gewijzigd:

- Achteruitkijkspiegel • Verzekeringsplaat / kentekenplaat en houder voor deze plaat • Kentekenplaatverlichting

- Extra reflectoren • Enigszins andere remgrepen • Remlicht • Hoorn • Een type-goedgekeurd voor- en achterlicht.

OPMERKING. Deze uitrusting is onderdeel van de typegoedkeuring. Het is daarom niet toegestaan de onderdelen te vervangen door niet- goedgekeurde onderdelen. Dit geldt ook voor vork, banden, zadelpen, standaard, motor, accu en display.

WAARSCHUWING. 'Snelle' elektrische fietsen gebouwd na 1 januari 2018 moeten voldoen aan nieuwe eisen.

Dit betekent dat deze fietsen afgeleverd worden met de hendel voor de voorrem aan de rechterzijde van het stuur en de hendel voor de achterrem aan de linker zijde*. Dit kan verschillen van wat u gewend bent van een gewone fiets!

*BELANGRIJKE OPMERKING. Het is mogelijk dat het in uw land wettelijk niet toegestaan is deze configuratie te wijzigen als de fiets is afgeleverd. Houdt u zich aan de lokale regels.

Lokale wetgeving/regels\*

• De wettelijke regels voor het gebruik van snelle elektrische landen variëren per land.
• Omdat de 'snelle' elektrische fiets wettelijk wordt gezien als een elektrisch motorvoertuig, moet u voldoen aan de lokale wettelijke regels betreffende de minimum leeftijd van de berijder, rijbewijs, verzekering, verzekeringsplaat/kentekenplaat, verkeers- en snelheidsregels, etc.
• Voor 'snelle' elektrische fietsen is (minimaal) een aansprakelijkheidsverzekering (WA-verzekering) verplicht.
• In veel landen is het dragen van een helm verplicht voor deze fietsen.

Zelfs als het dragen van een helm niet verplicht is in uw land, raden wij u sterk aan om altijd een helm te dragen voor uw eigen veiligheid.

*OPMERKING. Lokale wetgeving en regels kunnen in de loop van de tijd onderhevig zijn aan veranderingen.

Advies voor gebruik

• Technisch gezien gaat het fietsen hetzelfde als bij een Pedelec.
• Uw 'snelle' elektrische fiets kan nog steeds bereden worden als een fiets. Onderweg zult u zich echter meestal aan de regels voor bromfietsen moeten houden, zelfs als u zonder assistentie rijdt.
• Het maximale bereik op één acculading hangt sterk af van uw rijstijl.
• Door de hogere snelheden die u kunt halen, kan het bereik iets kleiner zijn dan dat van Pedelec fietsen, die een maximum ondersteuningssnelheid hebben van 25 km/u.
• Wees er bewust van dat andere weggebruikers mogelijk niet verwachten dat een fiets zo snel rijdt.

Rij voorzichtig.

A faire absolument

nl Oorspronkelijke gebruiksaanwijzing

Veiligheidsaanwijzingen

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's.

Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in.
- Gebruik de boordcomputer niet als greep. Wanneer u de eBike aan de boordcomputer optilt, kunt u de boordcomputer onherstelbare schade toebrengen.
Lees de veiligheidsaanwijzingen en instructies in alle gebruiksaanwijzingen van het eBike-systeem evenals in de gebruiksaanwijzing van uw eBike, en neem deze in acht.

Beschrijving van product en werking

Beoogd gebruik

De boordcomputer Intuvia is bestemd voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens.

Naast de hier weergegeven functies kan het zijn dat op elk moment softwarewijzigingen voor het verhelpen van fouten en voor functiewijzigingen geïmplementeerd worden.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing.

Alle weergaven van fietsonderdelen, behalve aandrijfeenheid, boordcomputer incl. bedieningseenheid, snelheidssensor en de bijbehorende houders, zijn schematisch en kunnen bij uw eBike afwijken.

(1) Toets aanduidingsfunctie i
(2) Toets fietsverlichting
(3) Boordcomputer
(4) Houder boordcomputer
(5) Aan/uit-toets boordcomputer
(6) Reset-toets RESET
(7) USB-bus
(8) Beschermkapje van USB-bus
(9) Bedieningseenheid

(10) Toets aanduidingsfunctie i op de bedieningseenheid

(11) Toets ondersteuning verlagen/achteruit bladeren -

(12) Toets ondersteuning verhogen/vooruit bladeren +
(13) Toets duwhulp WALK
(14) Vergrendeling boordcomputer
(15) Blokkeerschroef boordcomputer USB-oplaadkabel (micro A - micro B) ^A)

A) niet afgebeeld, als accessoire verkrijgbaar

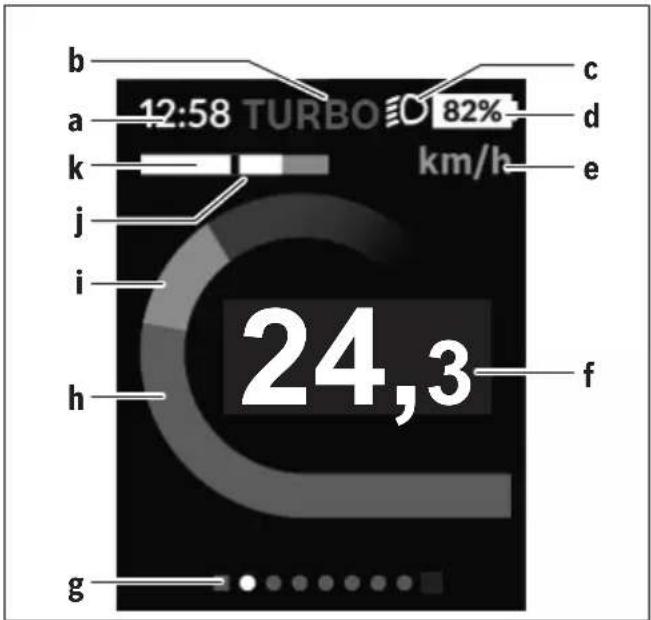

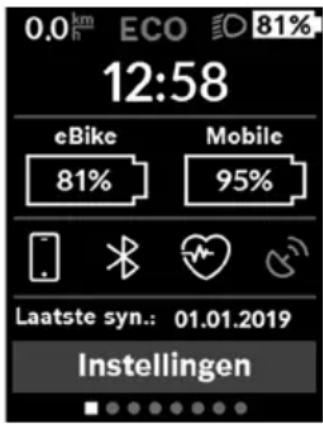

Aanduidingselementen boordcomputer
