GEBRUIKSAANWIJZING IPCB34611A ABUS

Bedieningshandleiding

V e r s i e 0 5 / 2 0 CE 2

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.

IPCB44561A

ABUS Security-Center verklaart hierbij dat het apparaat IPCB44561A voldoet aan de RED-richtlijn 2014/53/EU. Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.abus.com/IPCB44561A

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het adres op de achterkant van de handleiding.

ABUS Security-Center GmbH & Co. KG aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Belangrijke veiligheidsinstructies

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt de aanspraak op garantie. Wij aanvaarden geen aansprakelijkheid voor vervolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt iedere aanspraak op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.
• Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.
• Het apparaat is voor het gebruik binnen en buiten (IP66) ontworpen.

Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden:

• Vocht of te hoge luchtvochtigheid
• extreme kou of hitte
- direct zonlicht
- stof of brandbare gassen, dampen of oplosmiddelen
- sterke trillingen
• sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers.
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het apparaat
• Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht.
• Controleer het toestel op beschadigingen voordat u het in gebruik neemt. Als dit het geval is, neem het toestel dan niet in gebruik!
• Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Voeding: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het stroomverbruik.
2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

1. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Het apparaat daarvoor loskoppelen van het stroomnet.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

• Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker.
- Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

1. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

2. Open nooit de behuizing of de voeding.

3. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

4. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

5. Gelieve defecte apparaten onmiddellijk van het stroomnet los te koppelen en uw dealer op de hoogte te brengen.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een specialist over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Uitpakken

Tijdens het uitpakken moet u het apparaat uiterst zorgvuldig behandelen.

Bij een eventuele beschadiging van de originele verpakking moet u het apparaat eerst controlleren. Als het apparaat is beschadigd, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Inhoudsopgave

1. Beoogd gebruik 225
2. Verklaring van symbolen ....225
3. Kenmerken en functies ....226
4. Beschrijving van het apparaat....227
5. Beschrijving aansluitingen....227
6. Eerste inbedrijfstelling 228

6.1 De ABUS IP Installer gebruiken om camera's te zoeken....228
6.2 Toegang tot de netwerkcamera via een webbrowser 229
6.3. Algemene instructies voor gebruik van de instelpagina's....229
6.4 Installeer video-plugin ....229
6.5 Toewijzing van het eerste wachtwoord 230
6.6 Startpagina (loginpagina)....231
6.7 Gebruikersaccounts en wachtwoorden....232
6.8 Integratie van camera in ABUS NVR 232
6.9 Integratie van de camera in ABUS Link Station App....232
6.10 Integratie van de camera in ABUS CMS....233
6.11 Opmerkingen over de installatie bij gebruik van de objectherkenning 233

1. Gebruikersfuncties....234

7.1 Menubalk....234
7.2 Livebeeldweergave 235
7.3 Besturingsbalk....235

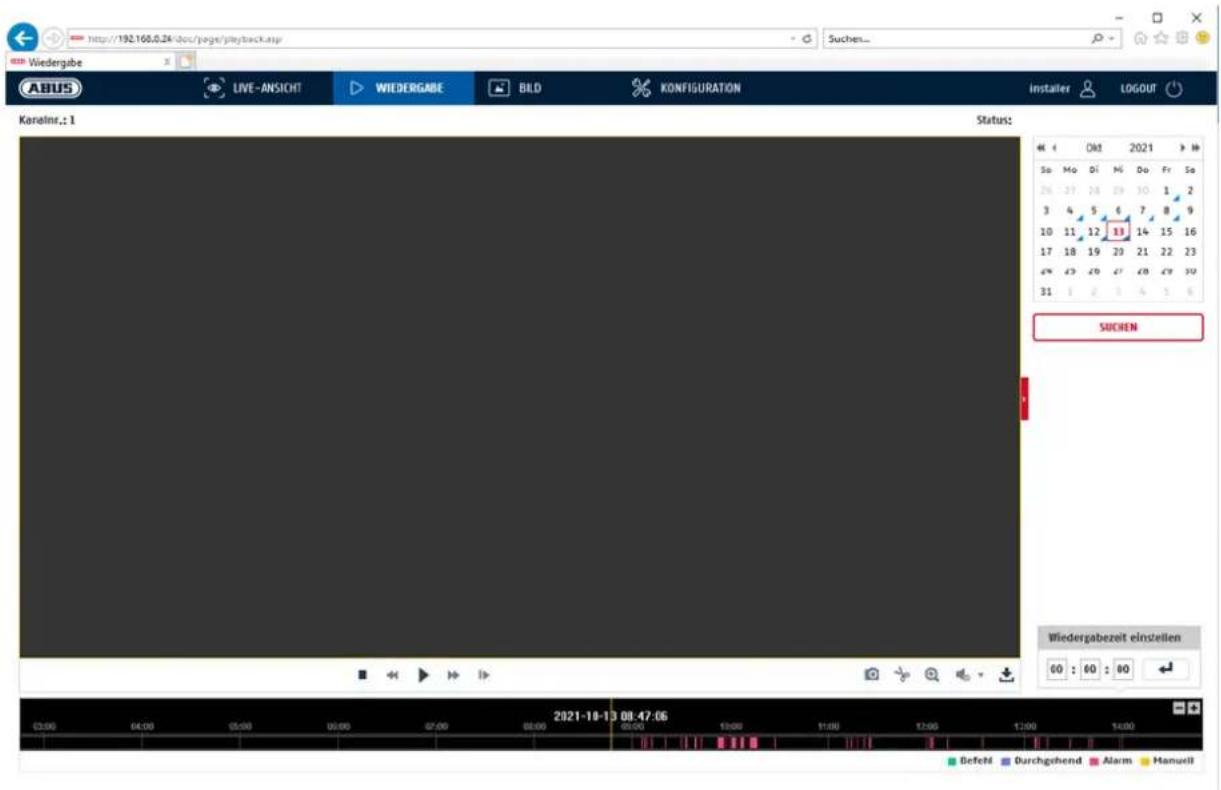

7.4 Weergeven/Afspelen....236

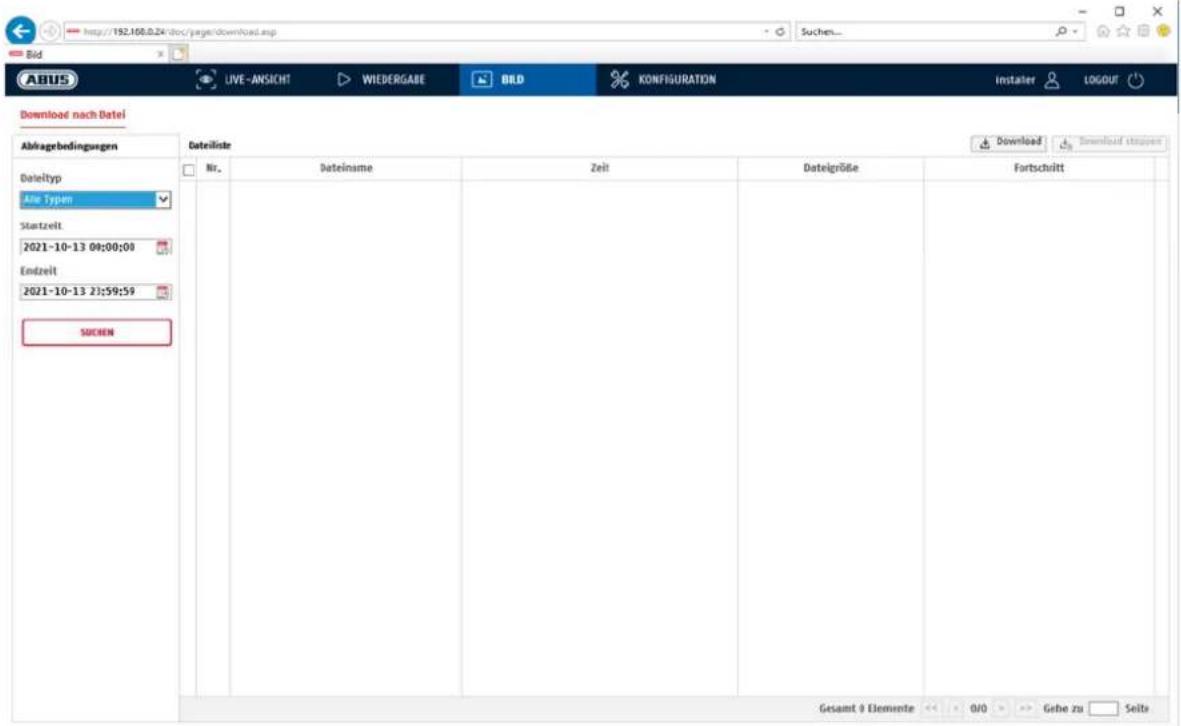

7.5 Foto....237

1. Configuratie....239

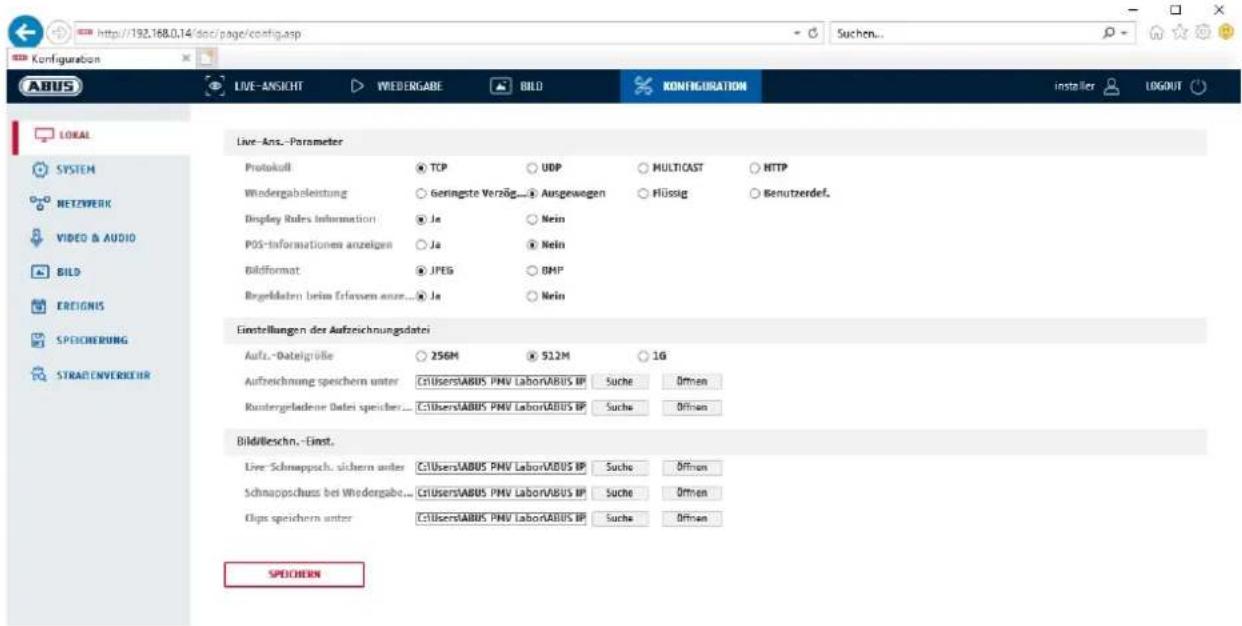

8.1 Lokale configuratie....239
8.2 Systeem....241
8.2.1 Systeeminstellingen 241

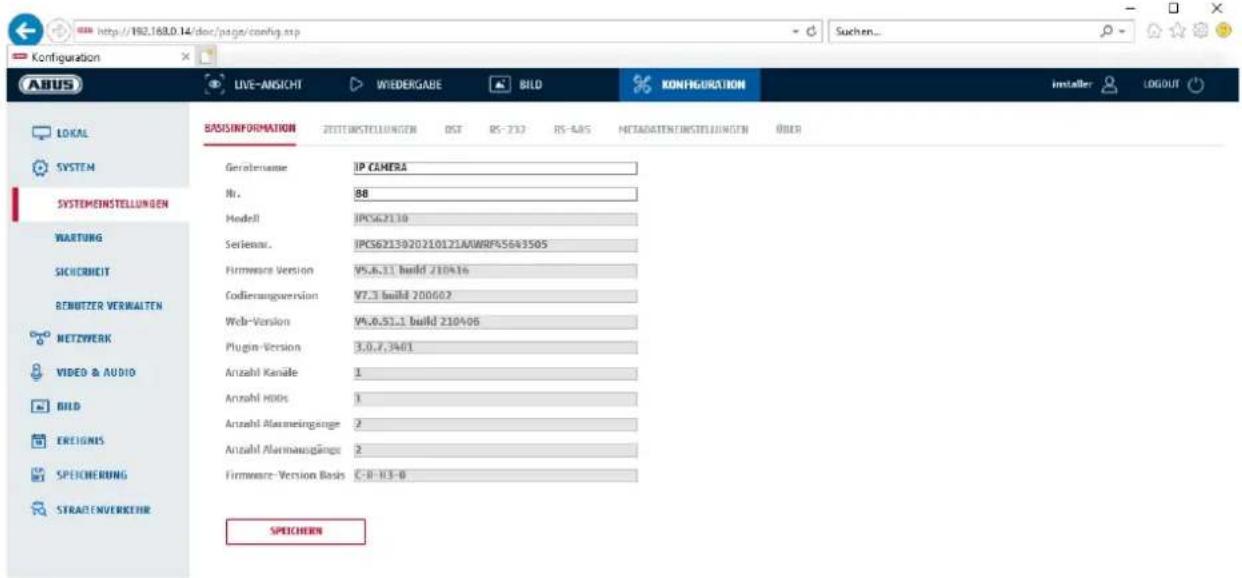

8.2.1.1 Basisinformatie....241
8.2.1.2 Tijdinstellingen 242

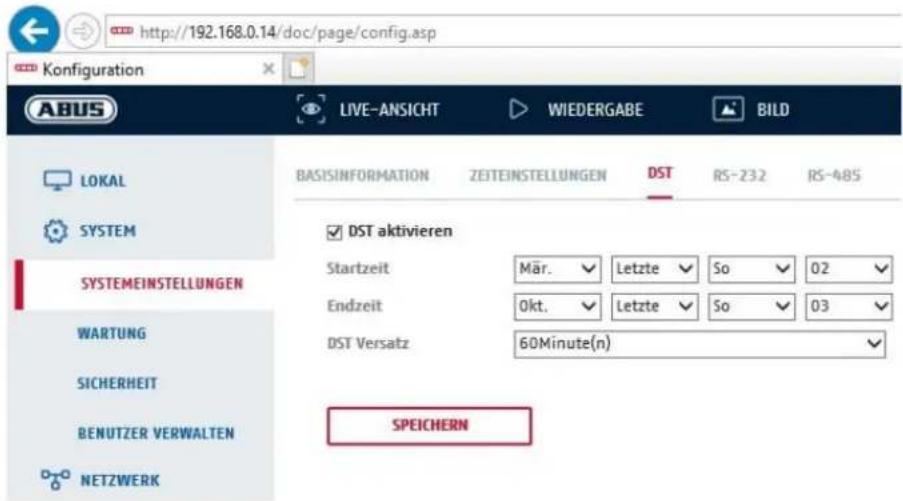

8.2.1.3 DST / zomertijd 243
8.2.1.4 RS-232....243
8.2.1.5 VCA-resource....244
8.2.1.6 Licentieinformatie....244
8.2.2 Onderhoud 245

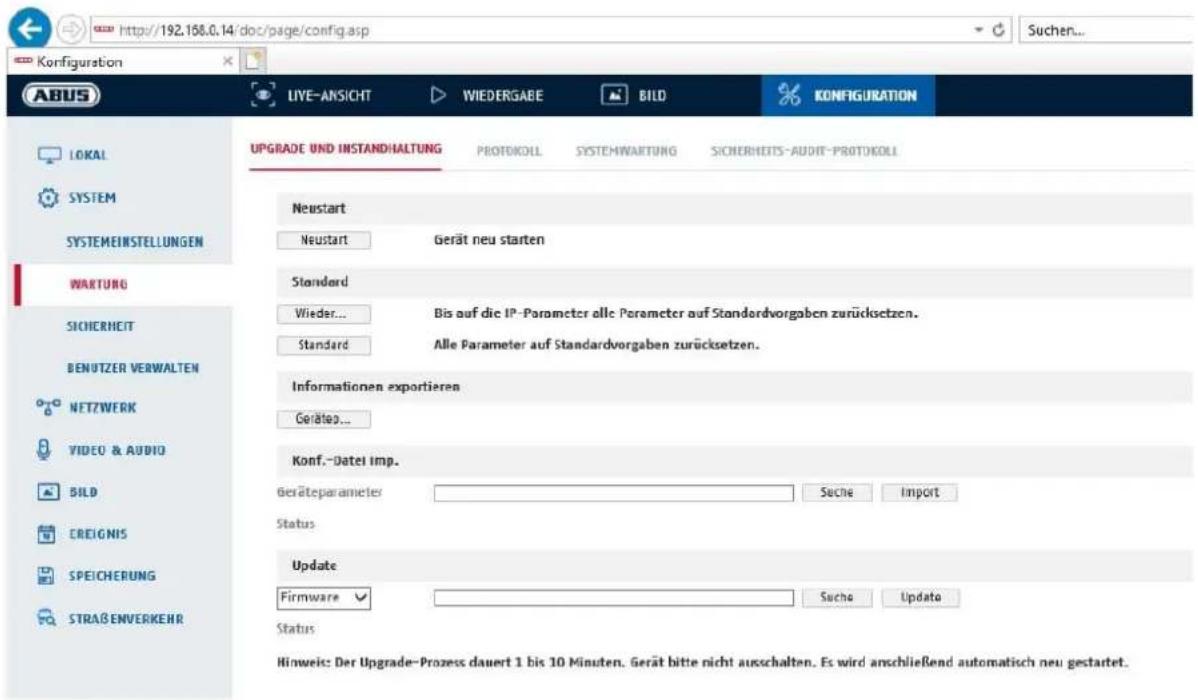

8.2.2.1 Upgrades en onderhoud ....245
8.2.2.2 Protocol....246

8.2.2.3 Protocol veiligheidsaudit 246
8.2.3 Veiligheid....246
8.2.3.1 Verificatie 246

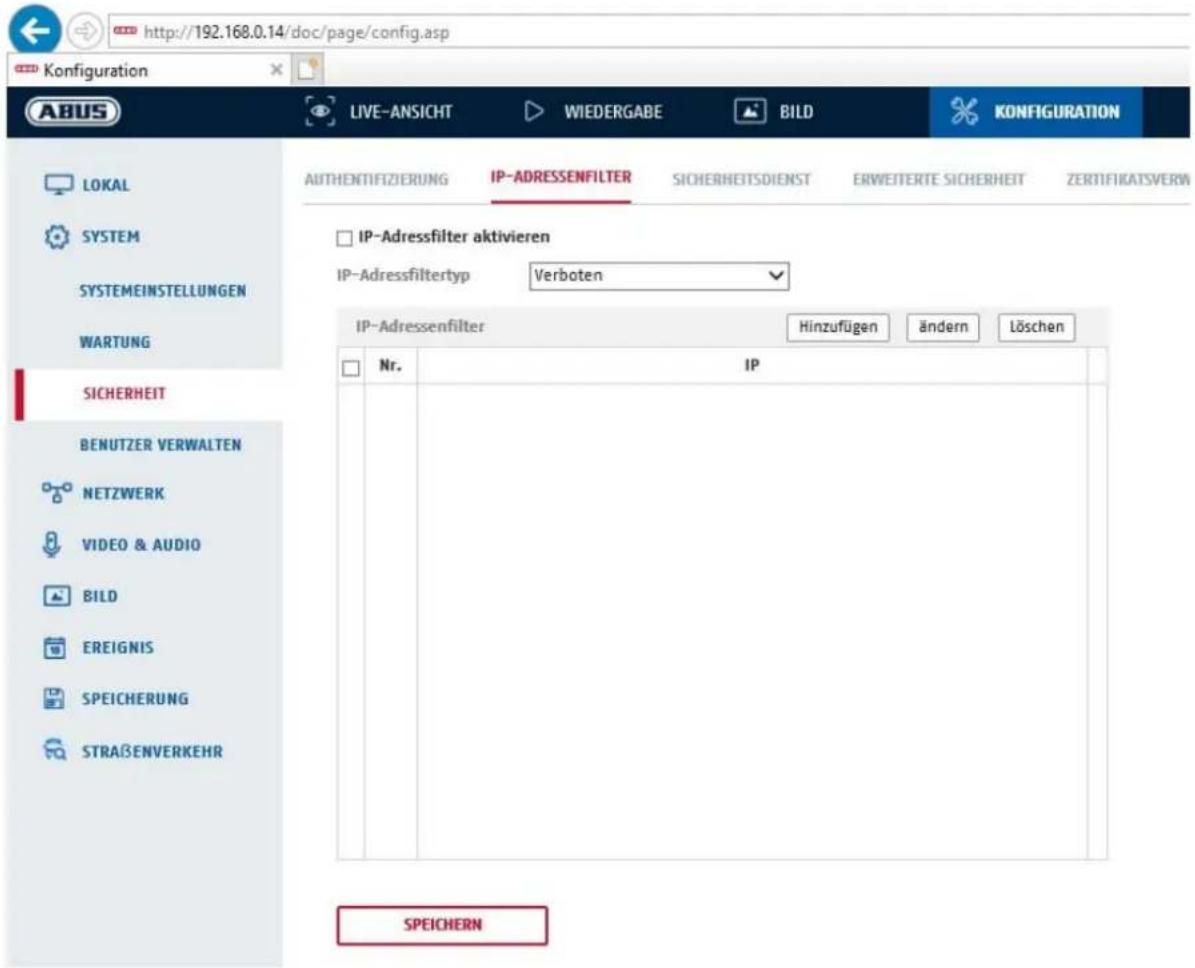

8.2.3.2 IP-adresfilter....247
8.2.3.3 Veiligheidsdienst 248
8.2.3.4 Geavanceerde beveiliging....248

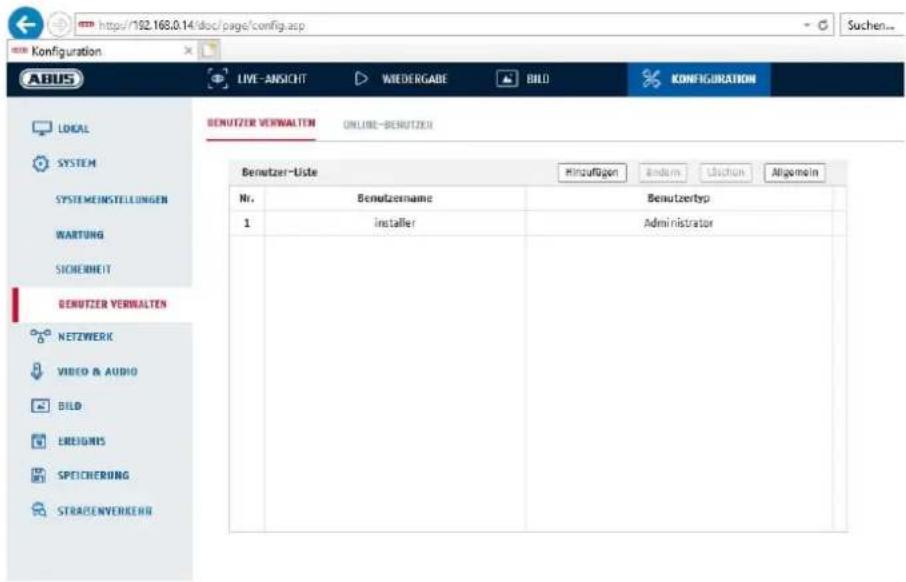

8.2.4 Gebruiker beheren 249
8.2.4.1 Online-gebruikers....249

8.3 Netwerk....250

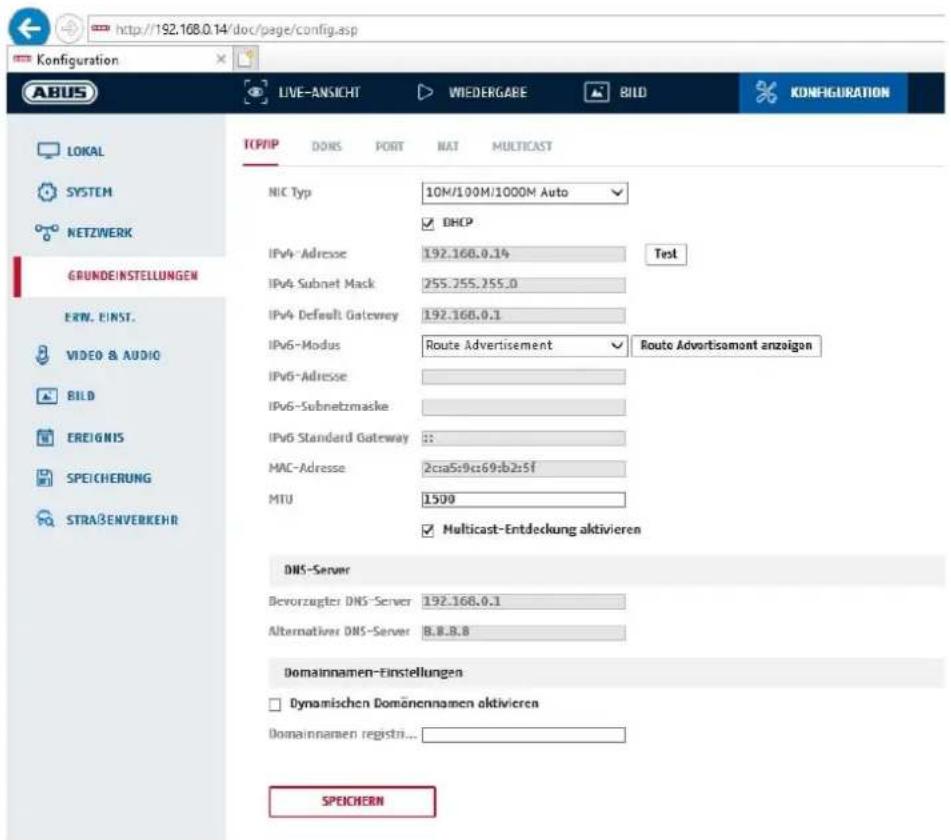

8.3.1 TCP/IP....250

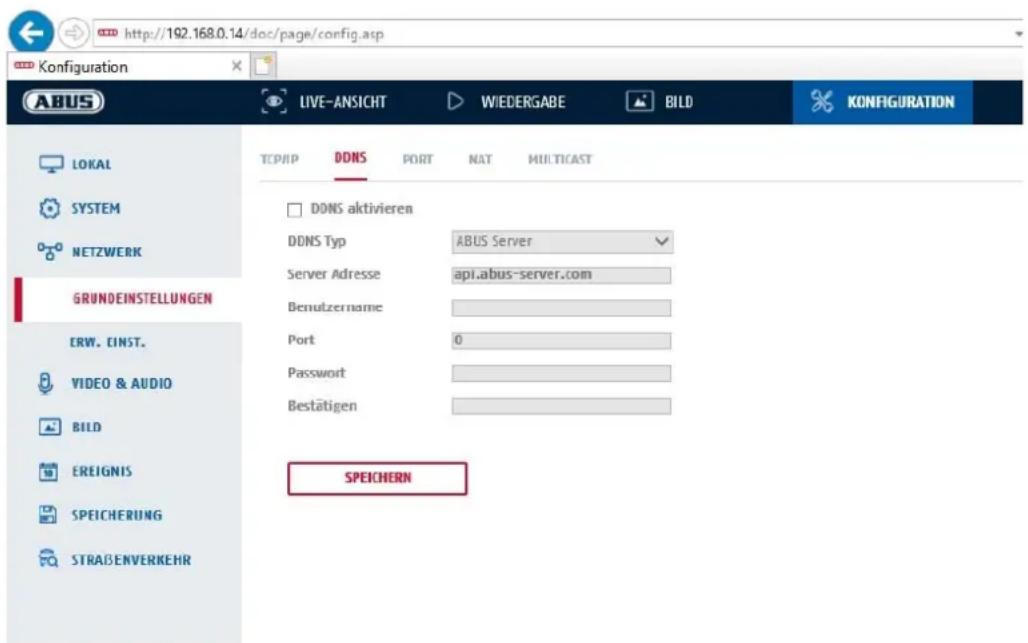

8.3.2 DDNS 251

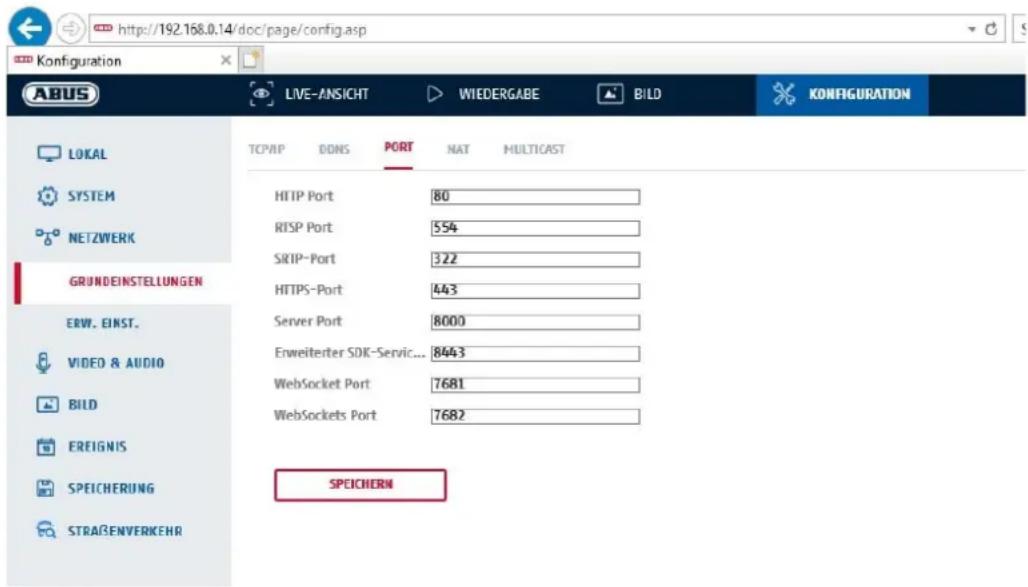

8.3.3 Poort....252

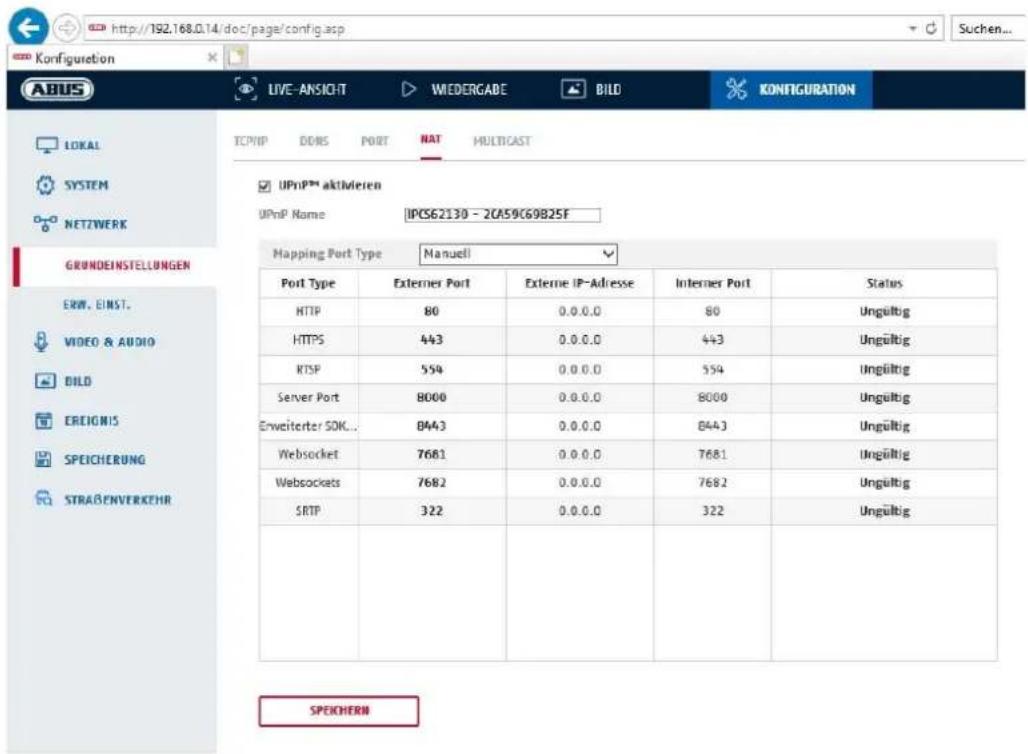

8.3.4 NAT 253
8.3.5 Multicast....254
8.3.6 SNMP....254

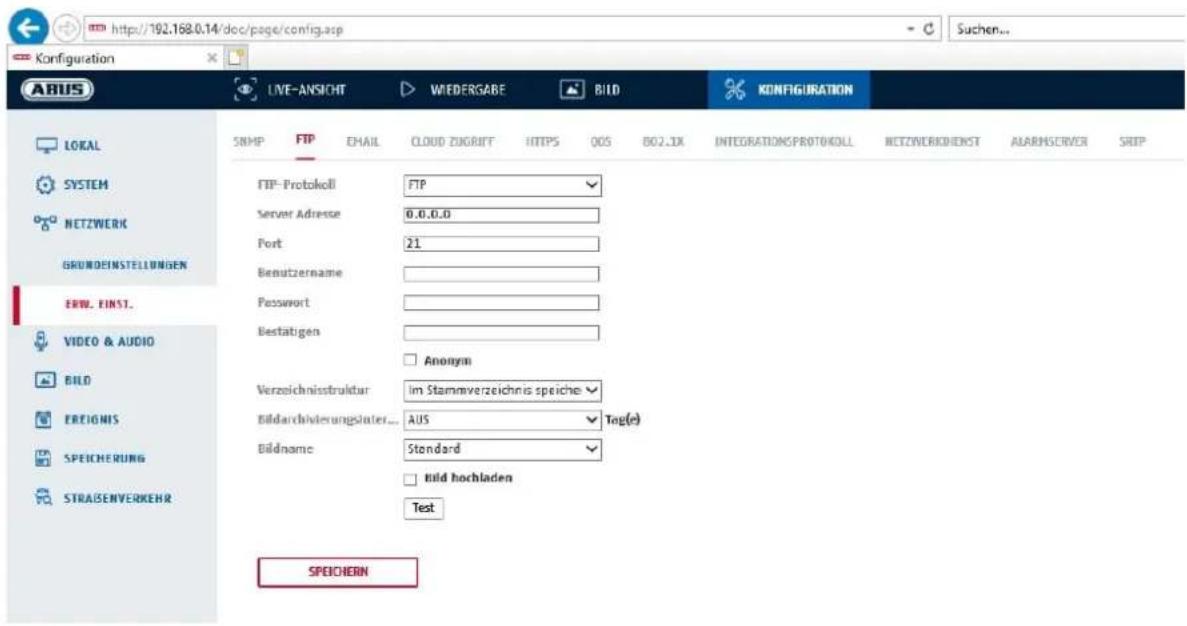

8.3.7 FTP 255
8.3.8 E-mail 256
8.3.9 Toegang tot cloud / ABUS Link Station....257
8.3.10 HTTPS 258
8.3.11 QoS....258
8.3.12 802.1X....258

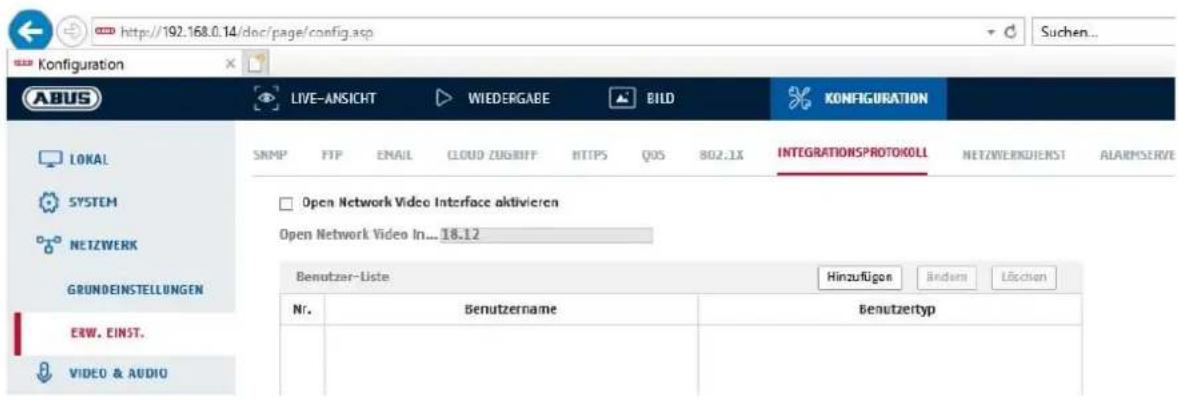

8.3.13 Integratieprotocol 259
8.3.14 Netwerkdienst 259
8.3.15 Alarmserver....259

8.4 Video en audio 260

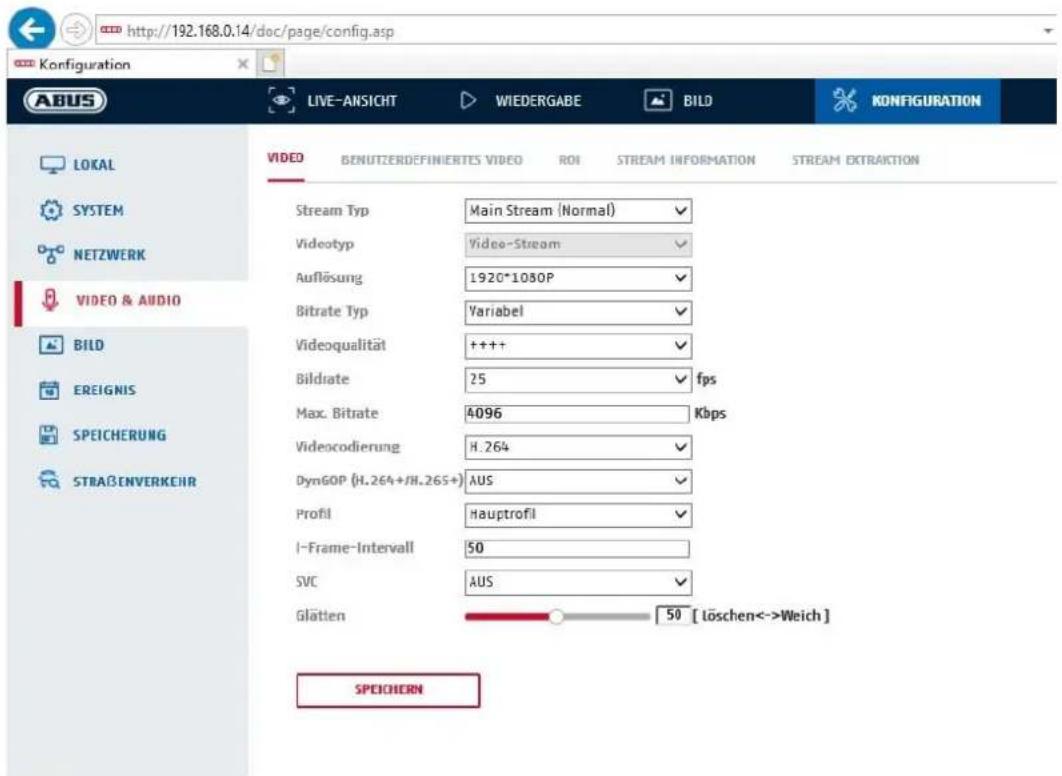

8.4.1 Videostream-instellingen....260
8.4.2 Audio 261
8.4.3 ROI (Region of Interest)....261
8.4.4 Streaminformatie....261
8.4.5 Stream Extraction (VCA-resource: Bewaking) 262

8.5 Beeld 263

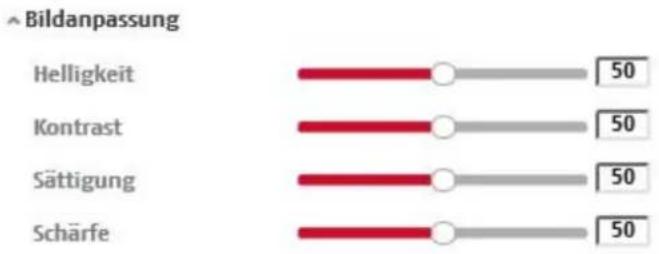

8.5.1 Weergave-instellingen....263

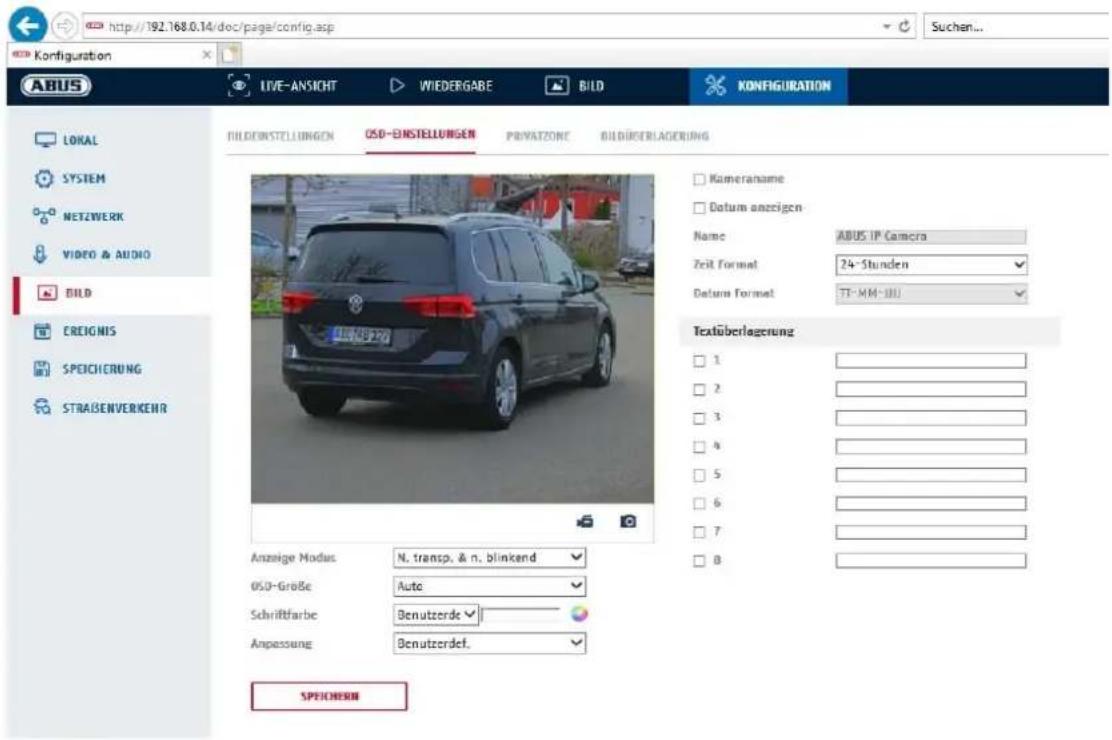

8.5.2 OSD-instellingen 266
8.5.3 Privacy-zonemaskering....267
8.5.4 Beeldparameter wijziging 267

8.6 Gebeurtenissen 268

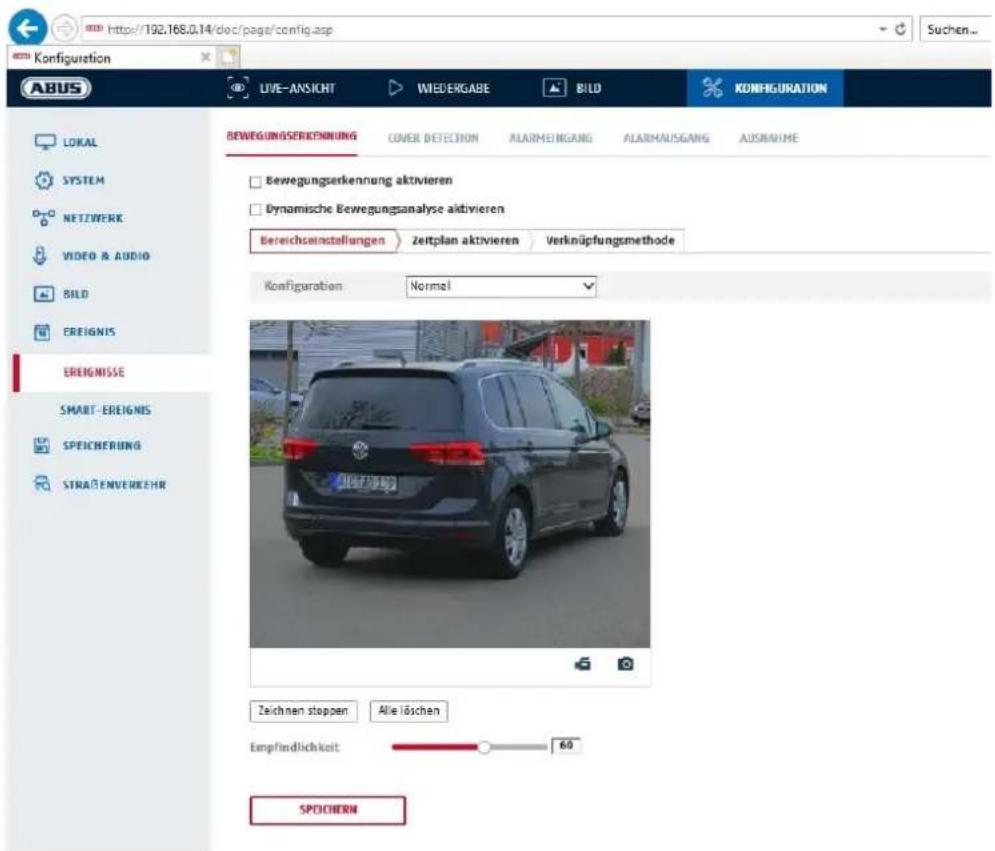

8.6.1 Bewegingsdetectie 268
8.6.2 Cover Detection 270

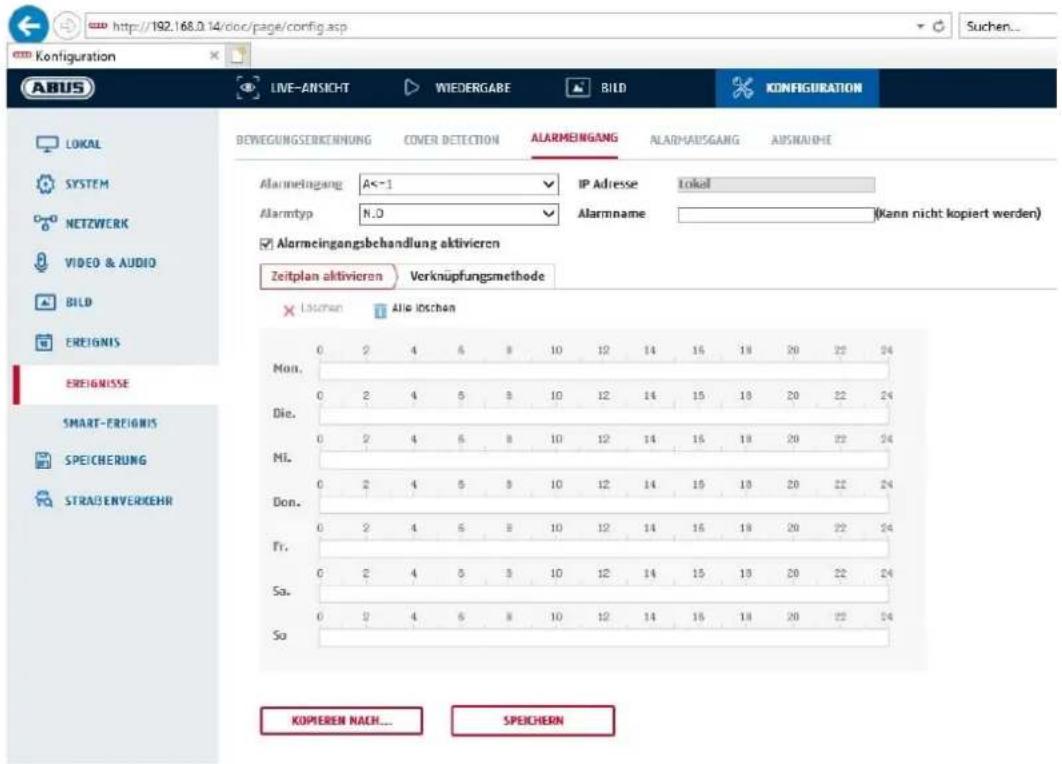

8.6.3 Alarmingang....271

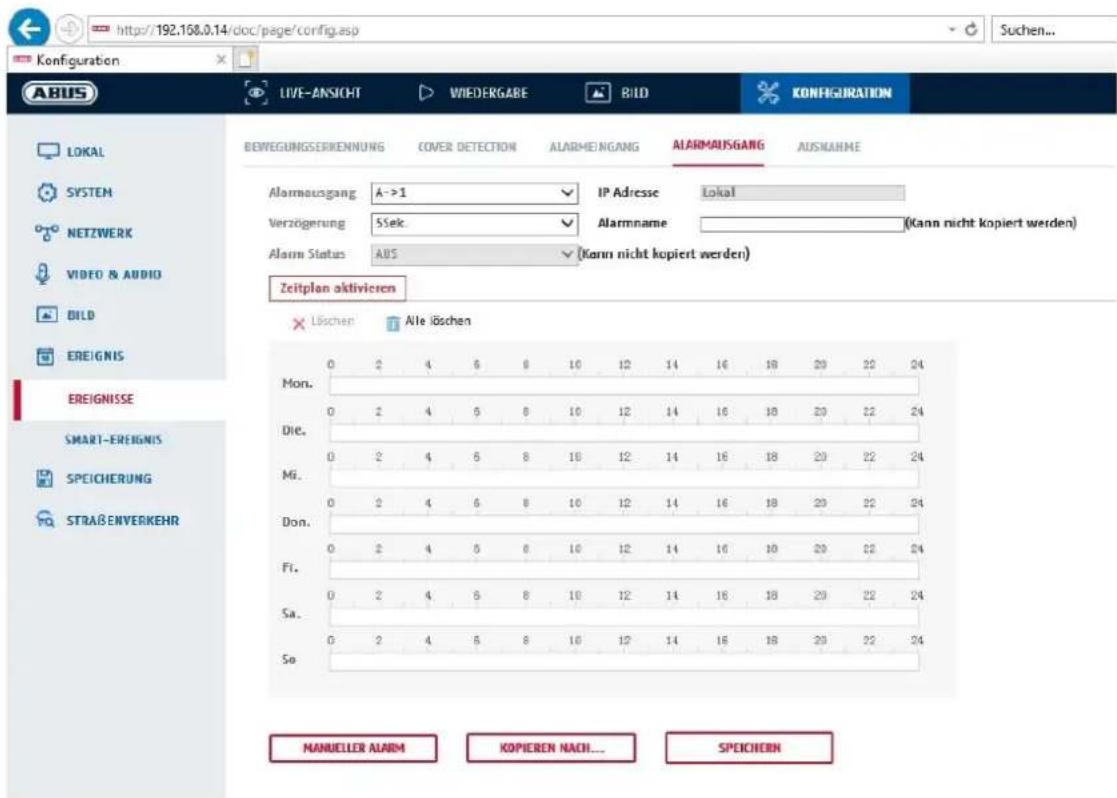

8.6.4 Alarmuitgang 273
8.6.5 Uitzondering....274

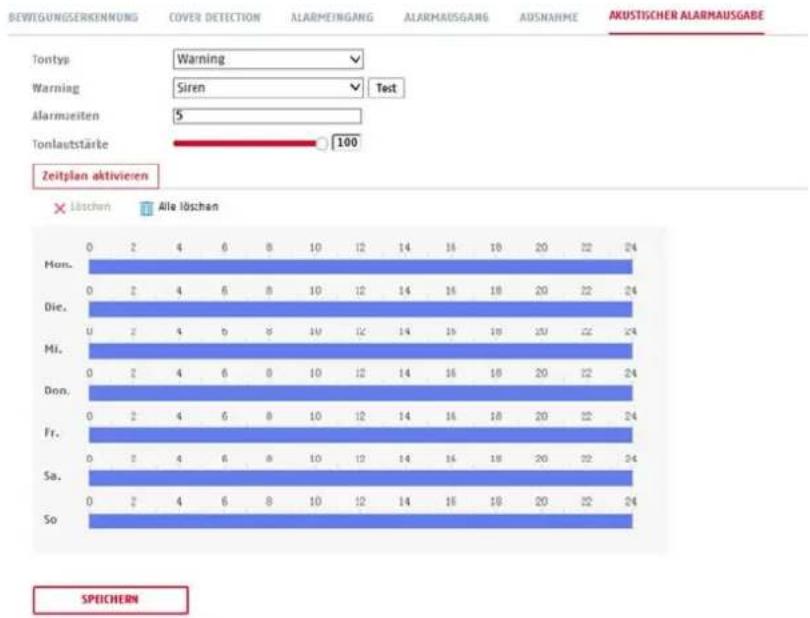

8.6.6 Akoestische alarmuitgang....274
8.6.7. Detectie van scènewijzigingen (Scene Change Detection)......275

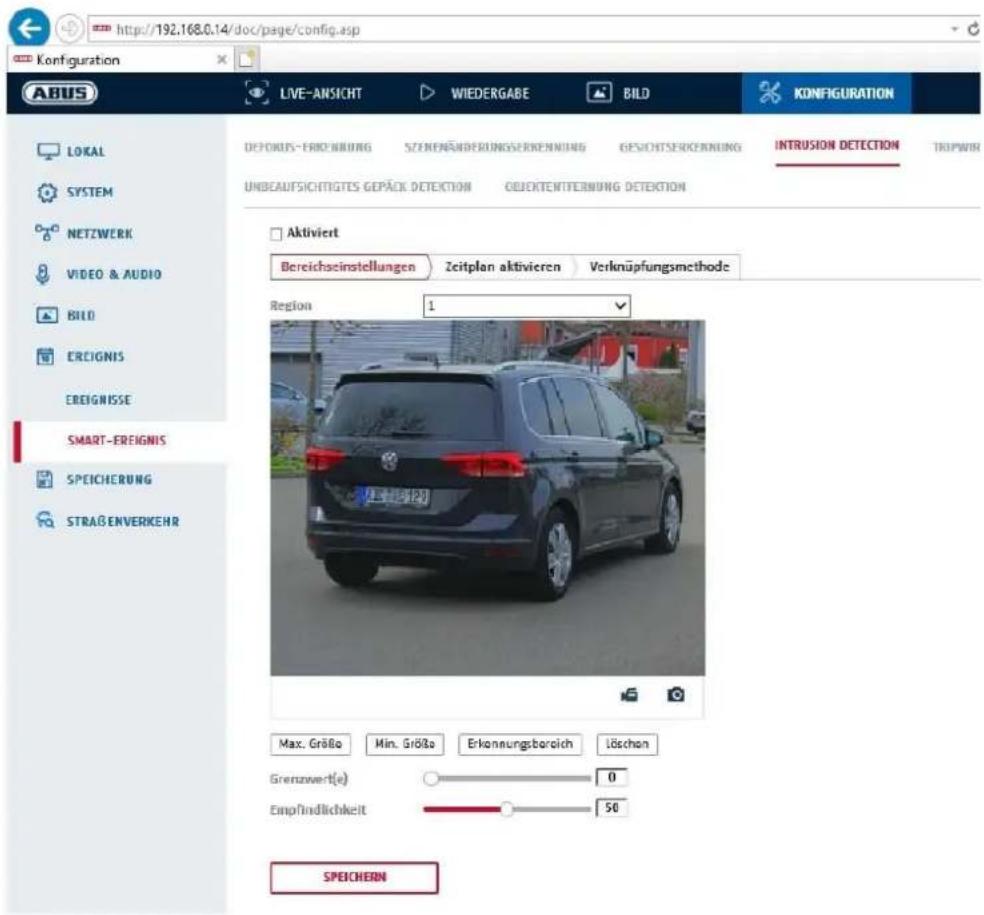

8.6.8 Intrusion Detection (inbraakdetectie) 276

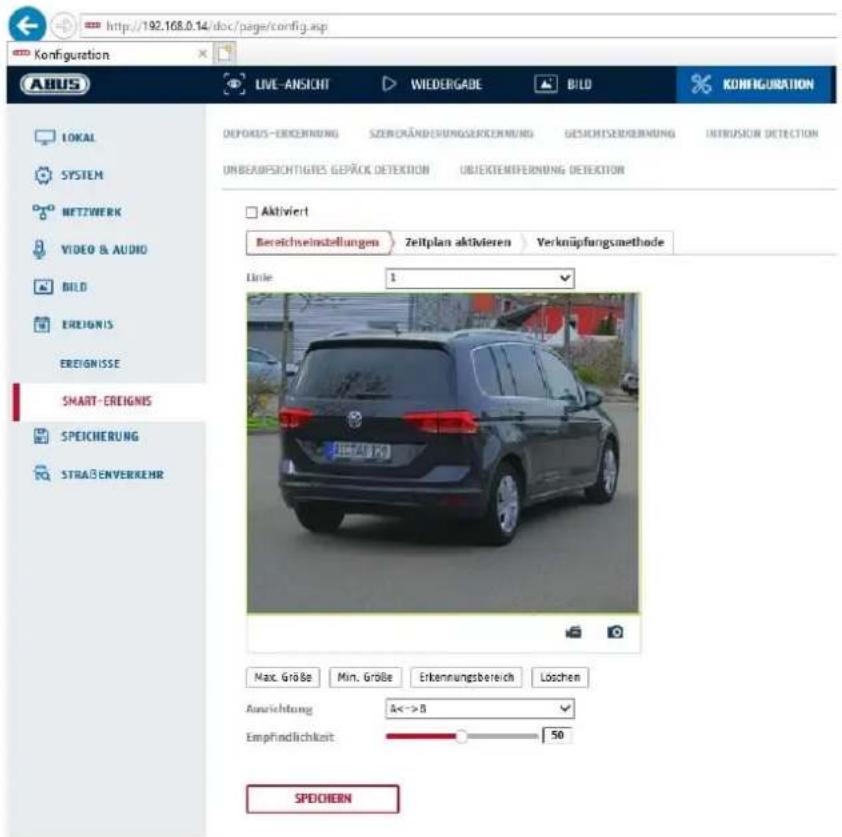

8.6.9 Tripwire 278

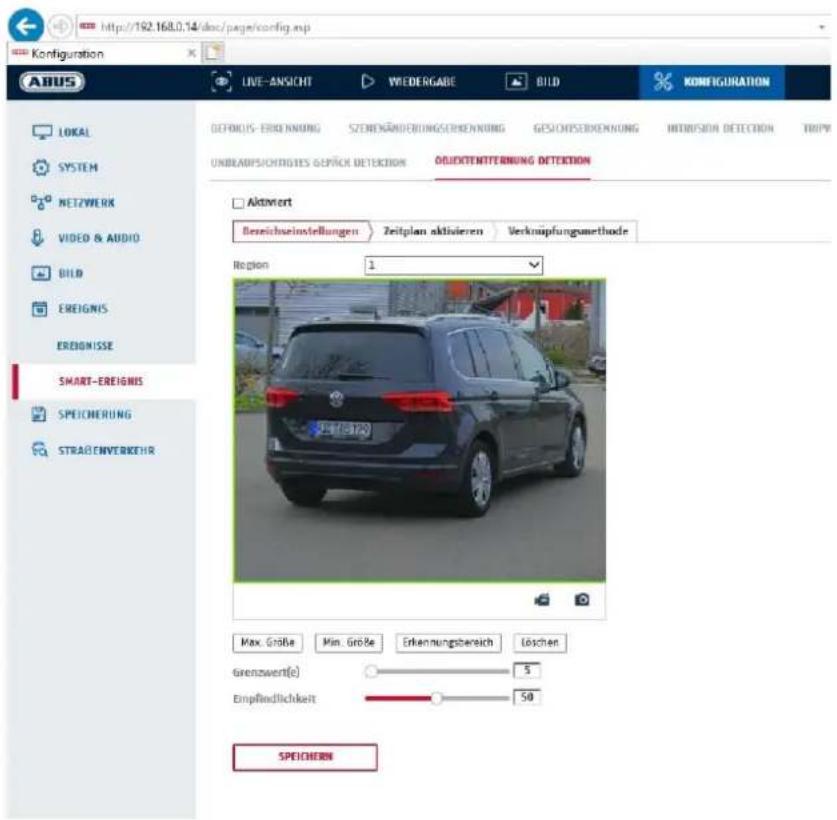

8.6.10 Zone-ingang detectie 280

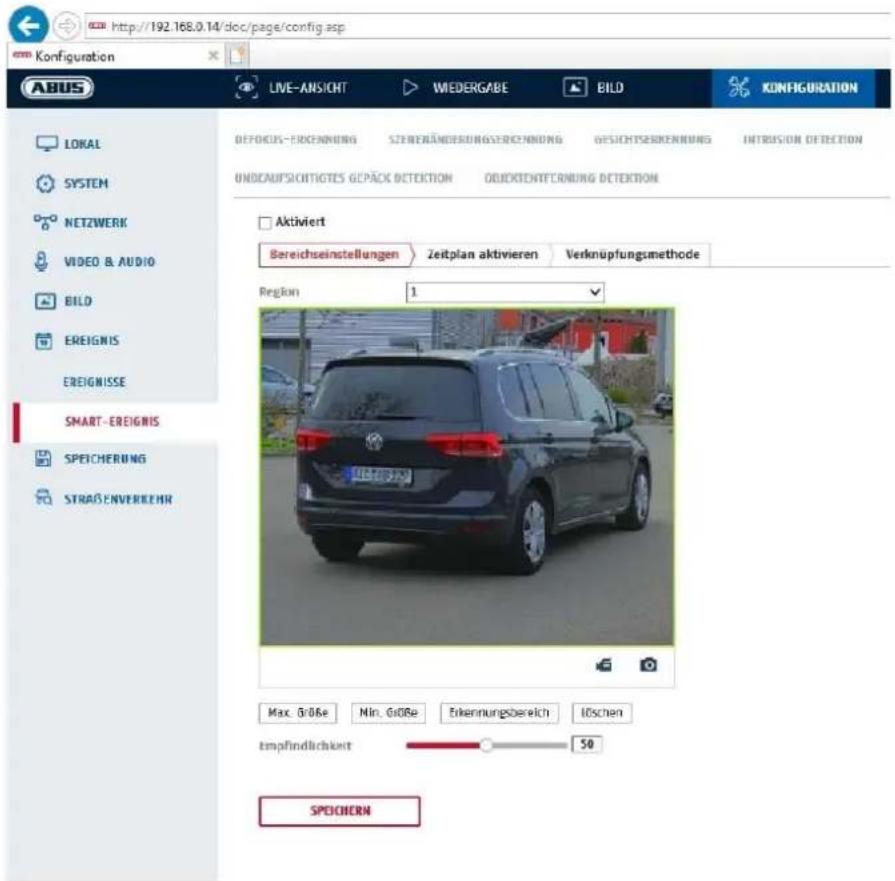

8.6.11 Zone-uitgang detectie 282

8.7 Opslag 285

8.7.1 Opnameschema....285

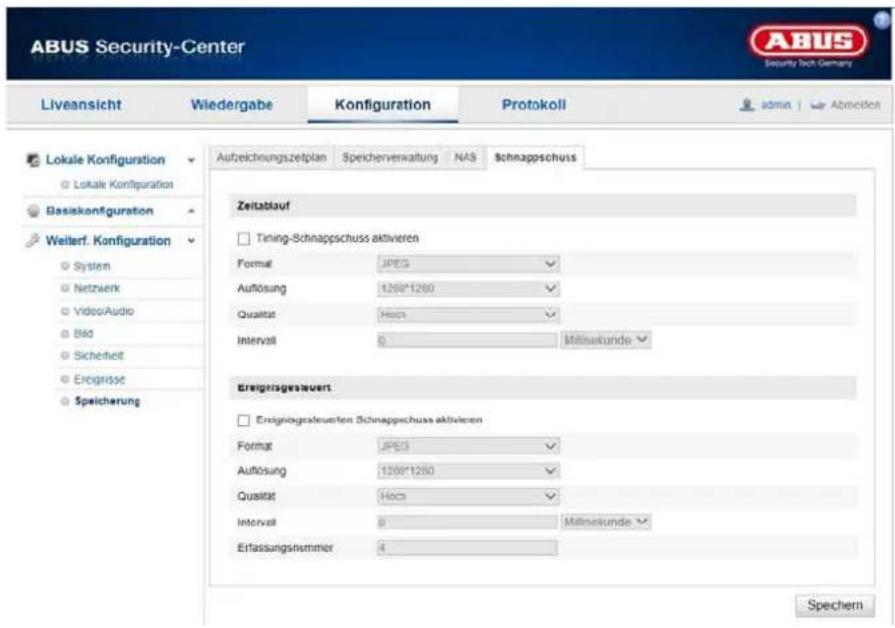

8.7.2 Opnemen / Enkel beeld....286
8.7.3 Geheugenbeheer 287
8.7.4 NAS....287

9. Onderhoud en reiniging....288

11.1 Onderhoud 288
11.2 Schoonmaken 288

1. Afdanken 288
2. Technische gegevens 289
3. Open Source licentie-informatie 289

1. Beoogd gebruik

Deze camera is bestemd voor videobewaking binnen en buiten (afhankelijk van het model) in combinatie met een opnameapparaat of een geschikt weergave-apparaat (bijvoorbeeld een pc).

Elk ander gebruik dan hierboven beschreven kan leiden tot beschadiging van het product, en er zijn bovendien andere gevaren. Elk ander gebruik geldt als niet-beoogd en leidt tot het verlies van de garantie; elke aansprakelijkheid wordt uitgesloten. Dit geldt ook als er verbouwingen en/of veranderingen aan het product uitgevoerd zijn.

Lees de gebruikershandleiding volledig en aandachtig door voordat u het product in gebruik neemt. De gebruikershandleiding bevat belangrijke informatie over de montage en bediening.

2. Verklaring van symbolen

	Het symbool met de bliksemschicht in een driehoek wordt gebruikt wanneer er gevaar voor de gezondheid is, bijvoorbeeld door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

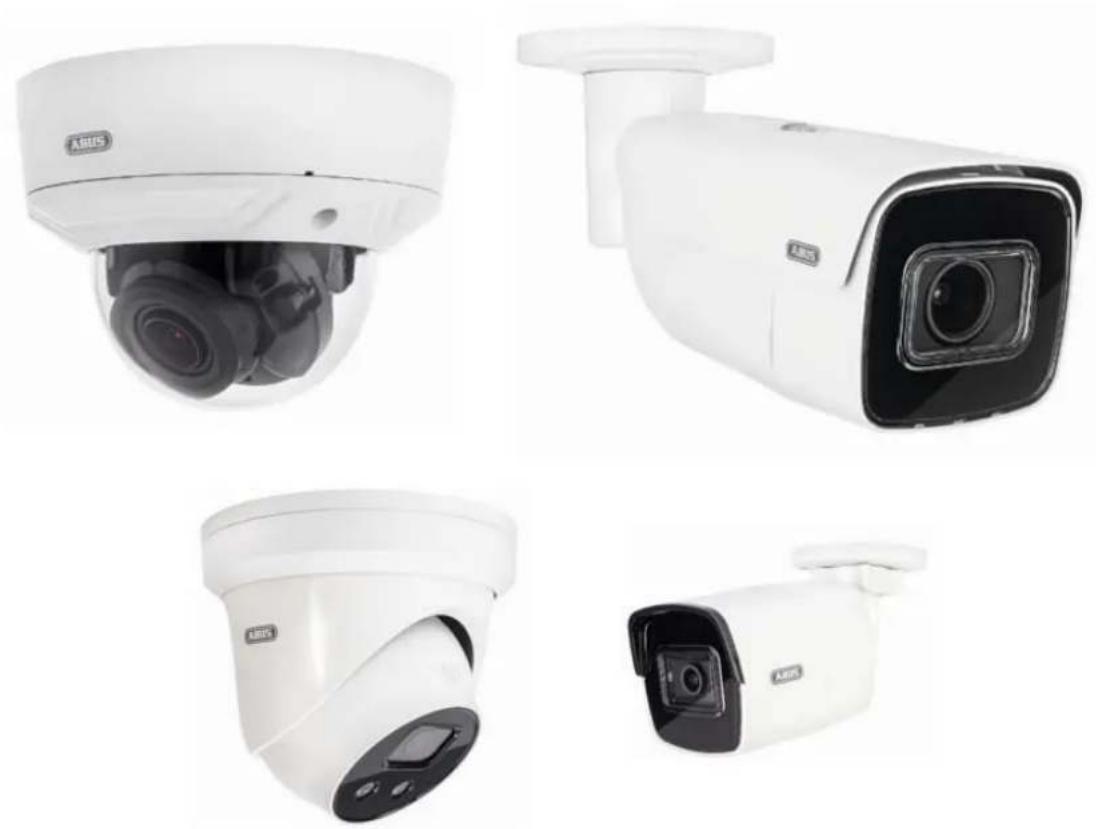

3. Kenmerken en functies

Artikelnr.	Model	Resolutie	Lens brandpuntsafstand	IR WiFi Microfoon			Alarmingang, alarmuitgang
IPCB34511A	Mini Tube	4 MPx 2.8 mm	√ - - -
IPCB34511B	Mini Tube	4 MPx 4.0 mm	√ - - -
IPCB38511A	Mini Tube	8 MPx 2.8 mm	√ - - -
IPCB38511B	Mini Tube	8 MPx 4.0 mm	√ - - -
IPCB44511A	Mini dome	4 MPx 2.8 mm	√ - √ -
IPCB44511B	Mini dome	4 MPx 4.0 mm	√ - √ -
IPCB44611A	Mini dome	4 MPx 2.8 mm	√ - √ -
IPCB44611B	Mini dome	4 MPx 4.0 mm	√ - √ -
IPCB44561A	Mini dome	4 MPx	2.8 mm	√	√	√	-
IPCB54511A	Dome	4 MPx 2.8 mm	√ - - -
IPCB54511B	Dome	4 MPx 4.0 mm	√ - - -
IPCB54611B	Dome	4 MPx 4.0 mm	√ - - -
IPCB58511A	Dome	8 MPx 2.8 mm	√ - - -
IPCB58511B	Dome	8 MPx 4.0 mm	√ - - -
IPCB58611A	Dome	8 MPx 2.8 mm	√ - - -
IPCB64521	Tube	4 MPx	2.8 - 12.0 mm	√	-	-	√
IPCB64621	Tube	4 MPx	2.8 - 12.0 mm	√	-	-	√
IPCB68521	Tube	8 MPx	2.8 - 12.0 mm	√	-	-	√
IPCB68621	Tube	8 MPx	2.8 - 12.0 mm	√	-	-	√
IPCB74521	Dome	4 MPx	2.8 - 12.0 mm	√	-	-	√
IPCB78521	Dome	8 MPx	2.8 - 12.0 mm	√	-	-	√
IPCS34511A	Midi Tube	4 MPx 2.8 mm	√ - √ -
IPCS34511B	Mide Tube	4 MPx 4.0 mm	√ - √ -
IPCS54511A	Fix Dome	4 MPx 2.8 mm	√ - √ -
IPCS54511B	Fix Dome	4 MPx 4.0 mm	√ - √ -
IPCS64511A	Fix Dome	4 MPx 2.8 mm	√ - - -
IPCS64511B	Fix Tube	4 MPx 4.0 mm	√ - - -

Het effectieve IR-bereik is afhankelijk van de locatie. Licht absorberende oppervlakken of objecten die geen IR-licht reflecteren in het zicht reduceren het IR-bereik of geven een te donker videobeeld. Bovendien kunnen reflecterende objecten in de directe omgeving van de camera (dakgoot, muur) storende reflecties van IR-licht in het beeld veroorzaken.

4. Beschrijving van het apparaat

Voor meer informatie over de aansluitingen en de correcte installatie van de IP-camera verwijzen wij u naar de installatiegids, beschikbaar op www.abus.com.

5. Beschrijving aansluitingen

Voor meer informatie over de aansluitingen en de correcte installatie van de IP-camera verwijzen wij u naar de installatiegids, beschikbaar op www.abus.com.

6. Eerste inbedrijfstelling

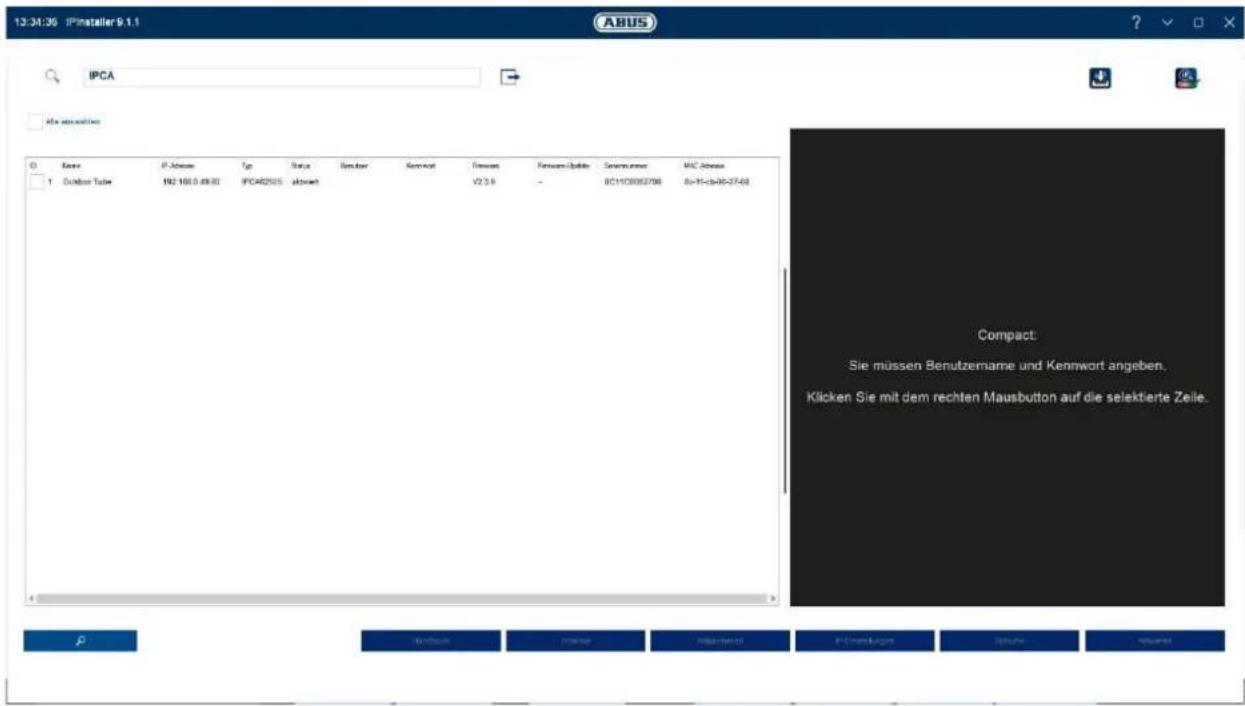

6.1 De ABUS IP Installer gebruiken om camera's te zoeken

Installeer en start de ABUS IP Installer. Deze kan worden gedownload van de ABUS-website www.abus.com voor het betreffende product.

De IP-camera zou nu in de keuzelijst moeten verschijnen, eventueel nog niet met het bij het doelnetwerk passend IP-adres. De IP-instellingen van de camera kunnen met de IP Installer worden gewijzigd.

Met de knop "Browser" kan een eerder geselecteerde camera direct in de internetbrowser worden geopend (als standaardbrowser wordt de onder Windows ingestelde browser gebruikt).

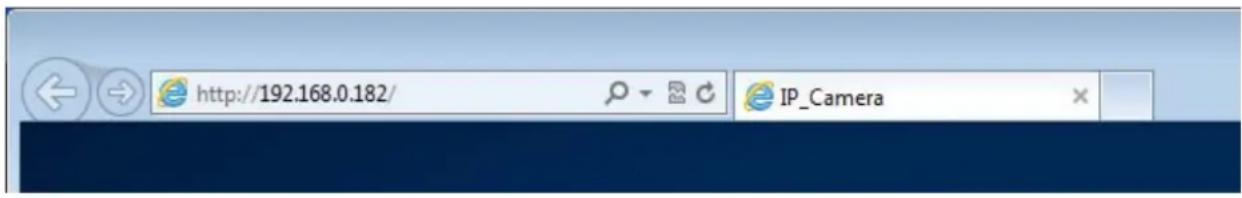

6.2 Toegang tot de netwerkcamera via een webbrowser

Voer het IP-adres van de camera in de adresbalk van de browser in (in het geval van Internet Explorer, als de http-poort is gewijzigd, moet ook het volgende worden ingevoerd „Fehler! Linkreferenz ungültig.“ moet vóór het IP-adres worden ingevoerd.

http://192.168.0.182/ IP_Camera

6.3. Algemene instructies voor gebruik van de instelpagina's

Functie-element Beschri	jving
	Aangepaste instellingen op de pagina opslaan.Er moet rekening mee worden gehouden, dat de instellingen alleen door het indrukken van de knop voor het opslaan worden toegepast.
	Functie ingeschakeld
	Functie uitgeschakeld
	Lijstkeuze
	Invoerveld
	Schuifregelaar

6.4 Installeer video-plugin

Internet Explorer

Voor het weergeven van video's in de Internet Explorer wordt een zogenaamd ActiveX-plug-in gebruikt. Deze plug-in moet in de browser worden geïnstalleerd. Direct na de invoer van gebruikersnaam en wachtwoord wordt u gevraagd om deze plug-in te installeren.

Als de installatie van de ActiveX-plug-in in de Internet Explorer wordt geblokkeerd, is het nodig om de veiligheidsinstellingen voor de installatie / initialisatie van ActiveX te verlagen.

Mozilla Firefox / Google Chrome / Microsoft Edge

Voor videoweergave in deze browsers is nog een video-plugin nodig. Rechtsboven in de liveweergave wordt deze plug-in aangeboden om te downloaden en op de PC te installeren.

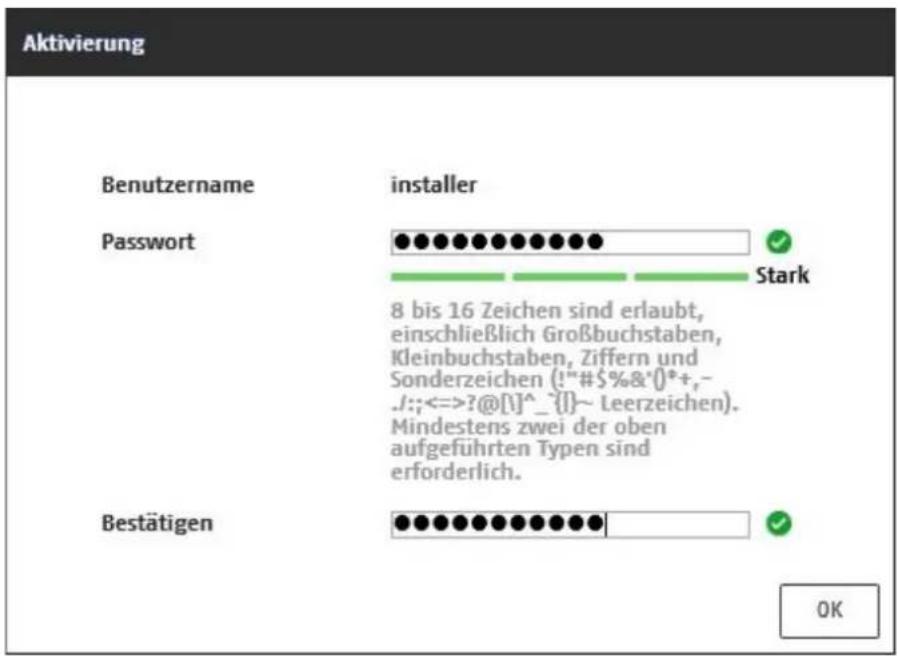

6.5 Toewijzing van het eerste wachtwoord

Om IT-veiligheidsredenen is een veilig wachtwoord met kleine letters, hoofdletters, cijfers en speciale tekens vereist.

Af fabriek is geen wachtwoord toegewezen. Bij het eerste gebruik van de camera moet een wachtwoord worden gekozen. Dit kan in de ABUS IP-Installer (knop "Activeren") of op de website worden gedaan.

Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen:

- 8-16 tekens

• Geldende tekens: Cijfers, kleine letters, hoofdletters, speciale tekens (!"#\$%&()*+,-./;;<=>?@[^_{}\~spatie)
• 2 verschillende soorten tekens moeten worden gebruikt

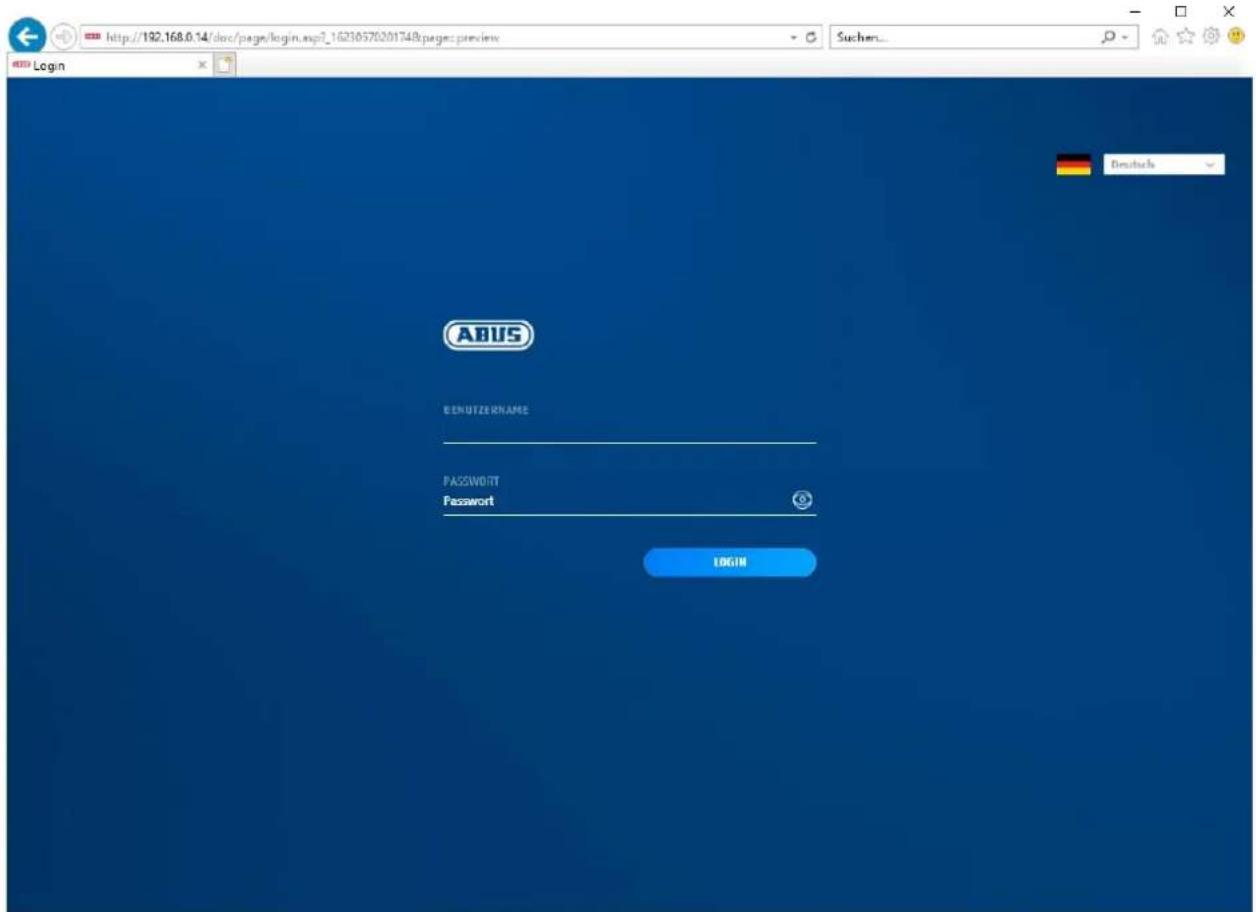

6.6 Startpagina (loginpagina)

Nadat u het IP-adres in de adresregel van de browser hebt ingevoerd en de pagina hebt geopend, verschijnt de startpagina.

http://192.168.0.14/doc/page/login.asp?_16210570201748\pages: preview Login Abus DEUTZERNAME PASSWORD Password LOGIN

6.7 Gebruikersaccounts en wachtwoorden

Overzicht gebruikerstypen met de aanduidingen van de gebruikersnaam, de standaard-wachtwoorden en de bijbehorende rechten:

Gebruikerstype Gebruikersnaam Standaard-		wachtwoord	Rechten
Beheerder(voor toegang via webbrowser, mobiele app of opnameapparaat)	installateur		Volledige toegang
Exploitant	strekt en kan worden gewijzigd door admin>		Kan afzonderlijk worden geactiveerd:LiveweergaveAfspelen SD/NASZoeken naar één enkel beeld SD/NAS(PT)Z besturingHandmatige opnameHerstarten2-weg audioSD-kaart formatterenParameters wijzigen in instellingen
Gebruiker(voor toegang via webbrowser)			LiveweergaveAfspelen SD/NASZoeken naar één enkel beeld SD/NAS

6.8 Integratie van camera in ABUS NVR

Om de camera in ABUS NVR te integreren heeft u de volgende gegevens nodig:

• IP-adres / domeinnaam
• Serverpoort (standaard 8000)
- Gebruikersnaam: installer
• Wachtwoord: (toegewezen en wijzigbaar door installateur)

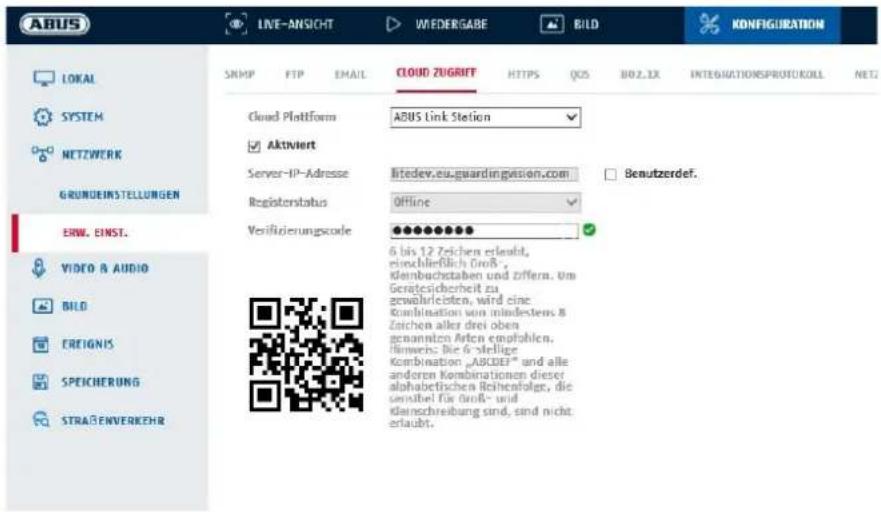

6.9 Integratie van de camera in ABUS Link Station App

Via P2P Cloud Functie:

• QR-code of 9-cijferig deel van het softwareserienummer (voorbeeld: IPCS6213020210121AAWRF12345678)
• Toegewezen wachtwoord voor de P2P Cloud-functie

Alternatief:

De volgende gegevens zijn nodig voor de integratie van de camera via het IP-adres:

• IP-adres / domeinnaam
• Serverpoort (standaard 8000)
- Gebruikersnaam: installer
• Wachtwoord: (toegewezen en wijzigbaar door installateur)

6.10 Integratie van de camera in ABUS CMS

De volgende gegevens zijn nodig voor de integratie van de camera in de ABUS CMS software:

• IP-adres / domeinnaam
- http-poort (standaard 80)
• trsp-poort (standaard 554)
- Gebruikersnaam: installer
• Wachtwoord: (toegewezen en wijzigbaar door installateur)

6.11 Opmerkingen over de installatie bij gebruik van de objectherkenning

De objectdetectie van de camera kan mensen en voertuigen als objecten herkennen. Andere storende invloeden worden daarbij buiten beschouwing gelaten.

Om een optimale prestatie van de objectdetectie te bereiken, moeten bij de installatie of in het gezichtsveld van de camera bepaalde randvoorwaarden in acht worden genomen.

1. De installatiehoogte van de camera moet worden gekozen tussen 2,5 en 5 meter. De neighoek mag niet meer dan 10 graden bedragen.
2. De objecthoogte in de geselecteerde beelduitsnede moet tussen 1/16 en 1/2 van de beeldhoogte liggen. Als objecten in het beeld te groot of te klein worden weergegeven, worden ze mogelijk niet goed herkend.
3. Houd er rekening mee dat onder de camera een bepaald gebied niet bewaakt wordt.
4. De maximale bewakingsafstand, afhankelijk van de brandpuntsafstand van de camera, is als volgt:

Brandpuntsafstand Max. bewakin gsafstand
2.8 mm 10 m
4 mm 15 m
6 mm 22 m
8 mm 30 m
12 mm 40 m

1. Reflecterende oppervlakken in het beeldgedeelte kunnen de objectherkenning hinderen.

2. Zorg ervoor dat er geen takken of bladeren dicht bij de camera in beeld zijn.

3. Koepelcamera's met koepel (dome) zijn minder geschikt voor bewaking buitenshuis met objectdetectie, omdat in hun koepel lichtverstrooiing of lichtreflecties kunnen optreden. Dit beïnvloedt de objectherkenning.

4. Gebruik objectdetectie niet in zones met een hoog aantal of een hoge frequentie van objecten (mensen, voertuigen). Dit resulteert in een hoog aantal alarmen.

7. Gebruikersfuncties

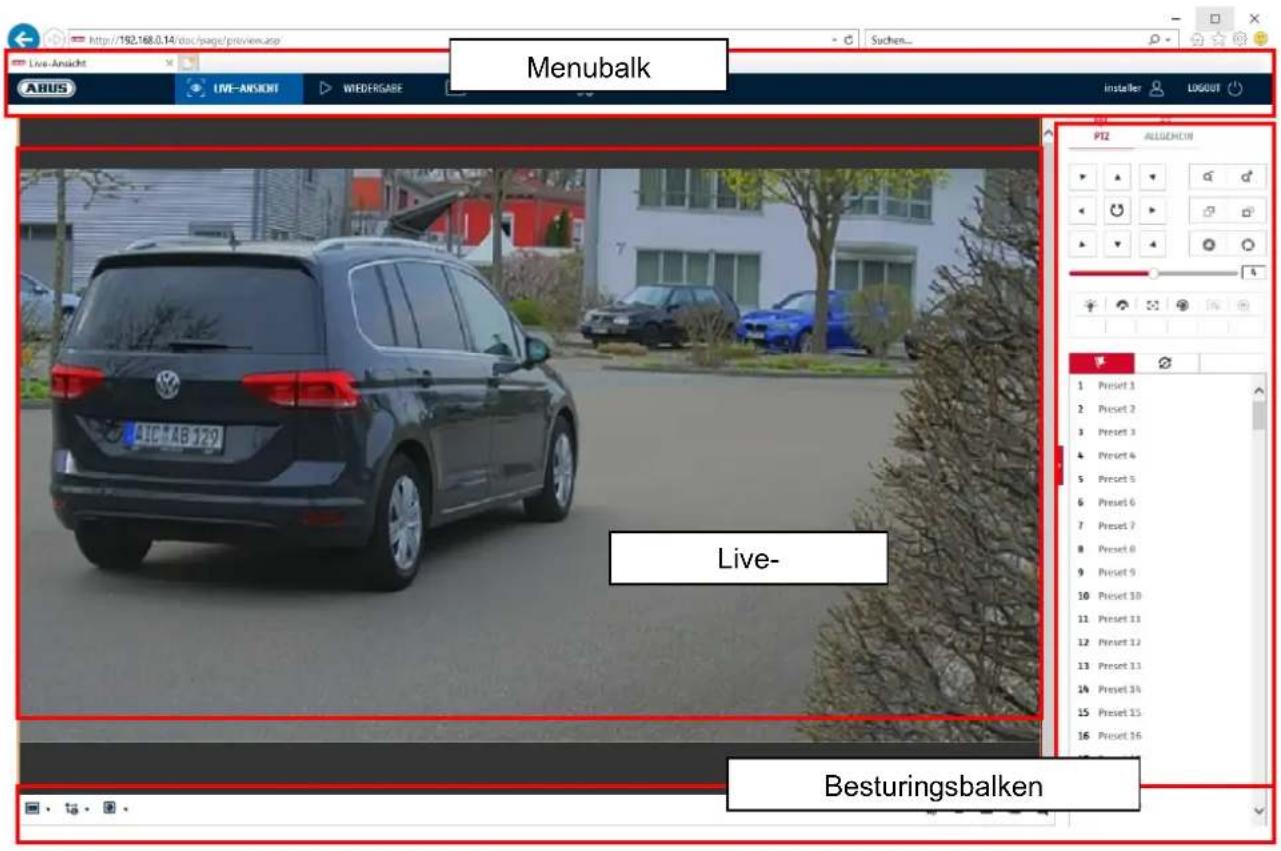

Open de startpagina van de netwerkcamera. De interface bestaat uit de volgende hoofdonderdelen:

Menubalk Live- Besturingsbalken

7.1 Menubalk

Selecteer "Live beeld", "Weergave", "Beeld" of "Configuratie" door op het betreffende tabblad te klikken.

Knop Beschrijving
		Weergave van de actueel ingelogde gebruiker
		Afmelden van de gebruiker
Live-weergave Livebeeld-weergave
Weergave Weergave van videogegevens op de microSD-kaart
Beeld		Beeldopvraging van opgeslagen afzonderlijke beelden (bijv. vastgelegde kentekenplaten)
Configuratie Configuratiepagina's van de IP-camera

7.2 Livebeeldweergave

U kunt overschakelen naar de schermvullende weergave door te dubbelklikken. Linksonder in de besturingsbalk bevindt zich een knop voor het aanpassen van de weergaveformaat.

Knop Beschrijving
	4:3 weergave activeren
	16:9 weergave inschakelen
	Originele grootte weergeven
	Weergave automatische aan browser aanpassen

7.3 Besturingsbalk

Knop Beschrijving
	Videostream-selectie
	Selectie van video-plugin (geïnstalleerde ABUS_IPC_Web_Plugin of Quicktime Video Plugin)
	Activeren van de microfoon op de PC voor 2-weg audiocommunicatie
[5DXX]	Pixelteller (functie om het minimale horizontale aantal pixels van een kenmerk te bepalen)
	Starten / stoppen live-weergave
[6KZA]	Directe foto (snapshot) op PC
	Starten / stoppen handmatige opname op PC
	Digitale zoom
	Activeren van de luidspreker op de PC, incl. volume-instelling
[8A3S]	Lens zoom - / zoom + (indien beschikbaar)
[1Y0S]	Lens focus - / focus + (indien beschikbaar)

7.4 Weergeven/Afspelen

In dit menu kunnen opgenomen opnamen op de betreffende gegevensdrager of schijf worden gezocht en naar de PC worden gedownload (bijv. SD-kaart).

Knop Beschrijving
	Afspelen stoppen
	Verlagen afspeelsnelheid
	Pauze
	Verhogen afspeelsnelheid
	Voorwaarts per beeld (frame) afspelen
	Individueel beeld opslaan op PC
	Videoclipfunctie
	Digitale zoom (ook tijdens het afspelen)
	Activeren van de luidspreker op de PC, incl. volume-instelling
	Opgenomen videobestanden downloaden
	Kalender met dagkeuze. Een blauwe driehoek geeft aan dat er op die dag opnames beschikbaar zijn.
DurchgehendAlarm	Markering van het opnametype (continu-opname, gebeurtenisopname)

Het kan nodig zijn de browser op te starten met zogenaamde admin-rechten om met succes bestanden op de PC op te slaan.

Wiedergabe LABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT Karolnr.: 1 Status: So Mo Di Mi Do Fr Sa 26 27 28 29 30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 4* 4* 4* 4* 4* 4* 4* 4* 4* 31 1 2 3 4 5 6 SUCHEN Wiedergabezeit einstellen 60 : 60 : 80 2021-18-13 08:47:06 Diefeld Durchgehend Alarm Manuell

7.5 Foto

In dit menu kunnen afzonderlijke beelden van de betreffende gegevensdrager of het betreffende station naar de PC worden gedownload (bijv. SD-kaart).

Bestandstype: Selecteer het type gebeurtenis waaronder het beeld/frame is opgeslagen en waarnaar u wilt zoeken

Begintijd / eindtijd: Afbakening van datum en tijd

Zoeken: Zoeken starten

Download: Selecteer eerst de bestanden die u wilt downloaden. Druk op deze knop om de download te starten.

Het kan nodig zijn de browser op te starten met zogenaamde admin-rechten om met succes bestanden op de PC op te slaan.

8.1 Lokale configuratie

Onder het menupunt „Lokale configuratie“ kunt u instellingen voor de live-weergave, bestandpaden van de opname en momentopnames aanpassen.

Hier kunt u het protocoltype en de capaciteit voor de live-weergave van de camera instellen.

Protocol

TCP: Transmission Control Protocol: Verzendprotocol met bescherming tegen verzendfouten. Als er een verzendfout is, worden de pakketten opnieuw verzonden. Als de foutenfrequentie echter te hoog is, is dit protocol negatief voor real-time-verzending.

UDP: Real-time audio- en video-overdracht zonder beveiligingsmechanisme MULTICAST: Gebruik van het multicastprotocol (de netwerkcomponenten moeten multicast ondersteunen). Meer multicast-instellingen vindt u onder Configuratie / Netwerk.

HTTP: Besturings- en videogegevens worden getunneld via de http-poort.

Live-weergave performance

Hier kunt u de instelling van de performance voor live-weergave aanpassen.

Live Indicator (Informatie over de regels)

Als deze functie geactiveerd is, wordt bij gebruikte en geactiveerde bewegingsdetectie een kader om het geactiveerde gebied in het live-beeld weergegeven.

Beeldformaat

Instelling in welk format de individuele beelden uit de live-weergave (knop Direct beeld) opgeslagen moet worden (JPEG, BMP).

Bestandsinstellingen voor opname

Hier kunt u de bestandsgrootte voor opnames, het opnamepad en het pad voor gedownloade bestanden definiëren. Klik op "Opslaan" om de wijzigingen over te nemen.

Opname - bestandsgrootte

U kunt kiezen tussen 256 MB, 512 MB en 1 GB als bestandsgrootte voor de opnames en opgeslagen video's.

Opslaan onder

Hier kunt u het bestandspad vastleggen dat moet worden gebruikt voor handmatige opnames. Als standaardpad wordt C:\\\Web\RecordFiles gebruikt.

Download. Bestand opslaan als

Hier kunt u het bestandspad voor opgeslagen video's vastleggen. Het standaardpad is: C:\\\Web\DownloadFiles

Instelling beeldopslag

Hier kunt u de paden voor directe beelden, snapshots tijdens het afspelen en bewerkte video's vastleggen.

Live-snapshot bewaren onder

Selecteer het bestandspad voor directe beelden uit de live-weergave. Het standaardpad is: C:\\\Web\CaptureFiles

Snapshots opslaan bij afspelen

Hier kunt u het pad vastleggen waaronder de directe beelden uit de weergave moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackPics

Clips opsl. onder

Hier kunt u het opslagpad vastleggen waaronder bewerkte video's moeten worden opgeslagen. Het standaardpad is: C:\\\Web\PlaybackFiles

8.2 Systeem

8.2.1 Systeeminstellingen

8.2.1.1 Basisinformatie

Hier kunt u een apparaatnaam voor de camera invoeren. Klik op "Opslaan" om deze over te nemen.

Model:

Weergave van het modelnummer

Serienummer:

Weergave van het serienummer

Firmwareversie:

Weergave van de firmwareversie

Cod.-versie:

Weergave van de coderingsversie

Aantal kanalen:

Weergave van het aantal kanalen

Aantal HDD's/SD's:

Aantal geïnstalleerde opslagmedia (SD-kaart, max. 1)

Aantal alarmingangen:

Weergave van het aantal alarmingangen

Aantal alarmingangen:

Weergave van het aantal alarmuitgangen

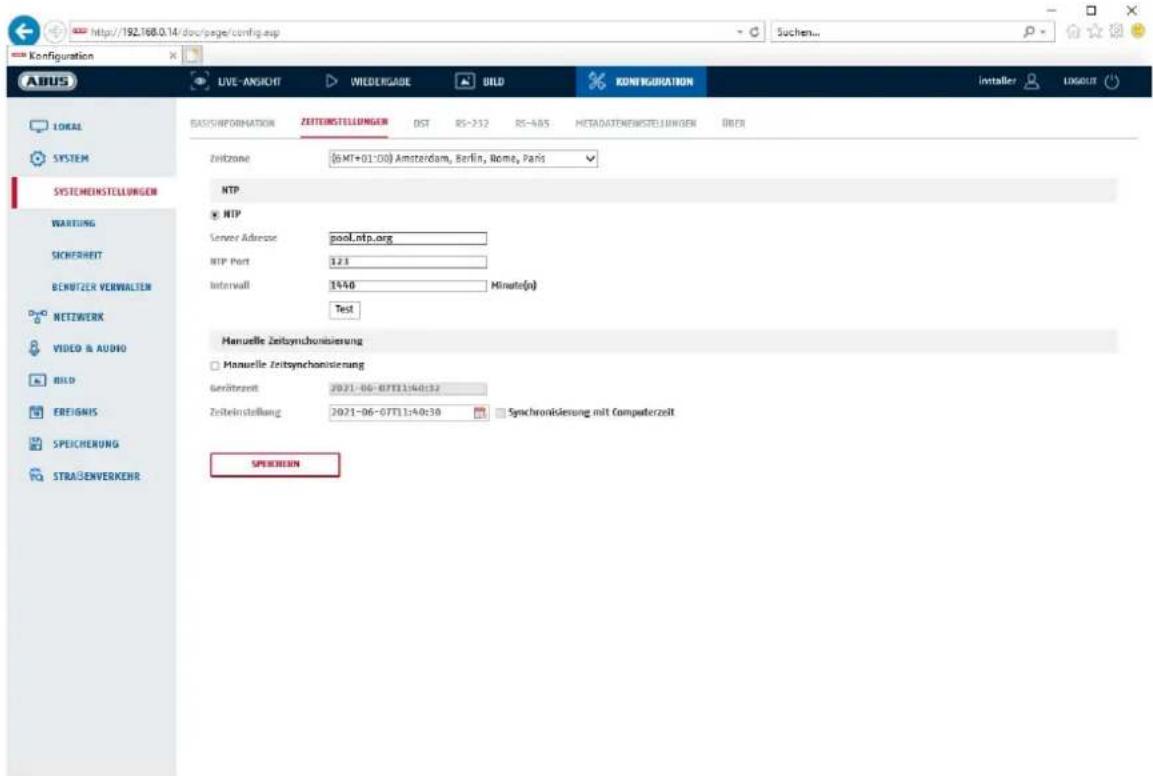

8.2.1.2 Tijdinstellingen

Selectie van de tijdzone (GMT)

Tijdinstellingsmethode

NTP

Met behulp van het Network Time Protocol (NTP) is het mogelijk om de tijd van de camera te synchroniseren met een tijdserver. Activeer NTP om deze functie te gebruiken.

Serveradres

IP-serveradres van de NTP-server.

NTP-poort

Netwerk-poortnummer van de NTP-dienst (standaard: poort 123)

NTP-vernieuwingsinterval

1-10080 min.

Weergave van de apparaattijd van de computer

Tijdinstelling

Weergave van de actuele tijd aan de hand van de tijdzone-instelling.

Klik op „Synchr. met comp-tijd“ om de apparaattijd van de computer over te nemen.

Klik op "Opslaan" om de instellingen over te nemen

8.2.1.3 DST / zomertijd

Selecteer „Zomertijd“ om de systeemtijd automatisch aan de zomertijd aan te passen.

Begintijd

Leg het tijdstip voor de omstelling naar zomertijd vast.

Eindtijd

Leg het tijdstip voor omstelling naar wintertijd vast.

Klik op "Opslaan" om de instellingen over te nemen

8.2.1.4 RS-232

De RS-232 interface voor servicedoeleinden.

8.2.1.5 VCA-resource

De IP-camera kan in 2 verschillende modi worden gebruikt. Deze instelling heeft een directe invloed op bepaalde functies of menuweergaven in de browser.

Smart-Event-Mode (standaard):

In deze modus zijn slechts 2 videostreams beschikbaar (1. en 2. videostream). Dit is voldoende voor de meeste toepassingen. In het bijzonder zijn VCA-functies met objectdetectie (mens, voertuig) beschikbaar (bijv. Tripwire (struikeldraad) of Intrusion (inbraakdetectie)).

Bewakingsmodus: In deze modus zijn 3 videostreams beschikbaar. VCA-functies (Video Content Analysis), zoals Tripwire of Intrusion Detection, kunnen niet worden geselecteerd. Alle middelen van de DSP worden gebruikt om de videostreams te genereren.

8.2.1.6 Licentieinformatie

Weergave van licentie-informatie

8.2.2 Onderhoud

8.2.2.1 Upgrades en onderhoud

Klik op "Opnieuw opstarten" om het apparaat opnieuw te starten.

Standaard

Herstellen

Klik op "Herstellen" om alle parameters behalve de IP-parameters op de standaardinstellingen terug te zetten.

Standaard

Selecteer dit punt om alle parameters op de standaardinstellingen terug te zetten.

Conf.bestand imp.

Config.-bestand

Selecteer hier het bestandspad om een configuratiebestand te importeren.

Status

Weergave van de importstatus

Conf.-bestand exp.

Klik hier om een configuratiebestand te exporteren.

Remote-upgrade

Firmware

Selecteer het pad om de camera met een nieuwe firmware te vernieuwen.

Status

Weergave van de upgradestatus.

Automatische herstart activeren / herstarttijd:

Een automatische herstart is eens per week mogelijk. Om dit te doen, selecteert u de dag en het tijdstip.

Klik op "Opslaan" om de instellingen over te nemen

8.2.2.2 Protocol

In dit punt kan logboekinformatie van de camera worden weergegeven. Om de logboekinformatie op te slaan, moet een SD-kaart in de camera geïnstalleerd zijn.

8.2.2.3 Protocol veiligheidsaudit

Dit protocol (logboek) toont meer details over de toegang van clients tot de camera. Deze lijst kan worden geëxporteerd als een Excel-bestand.

De loggegevens kunnen ook rechtstreeks naar een TCP-server (logserver) worden gestuurd (bijvoorbeeld met de software "Hercules SETUP utility" van "HW-group.com").

Bovendien is het mogelijk om op deze menupagina een zelfondertekend certificaat aan te maken of een CA-certificaat te uploaden.

8.2.3 Veiligheid

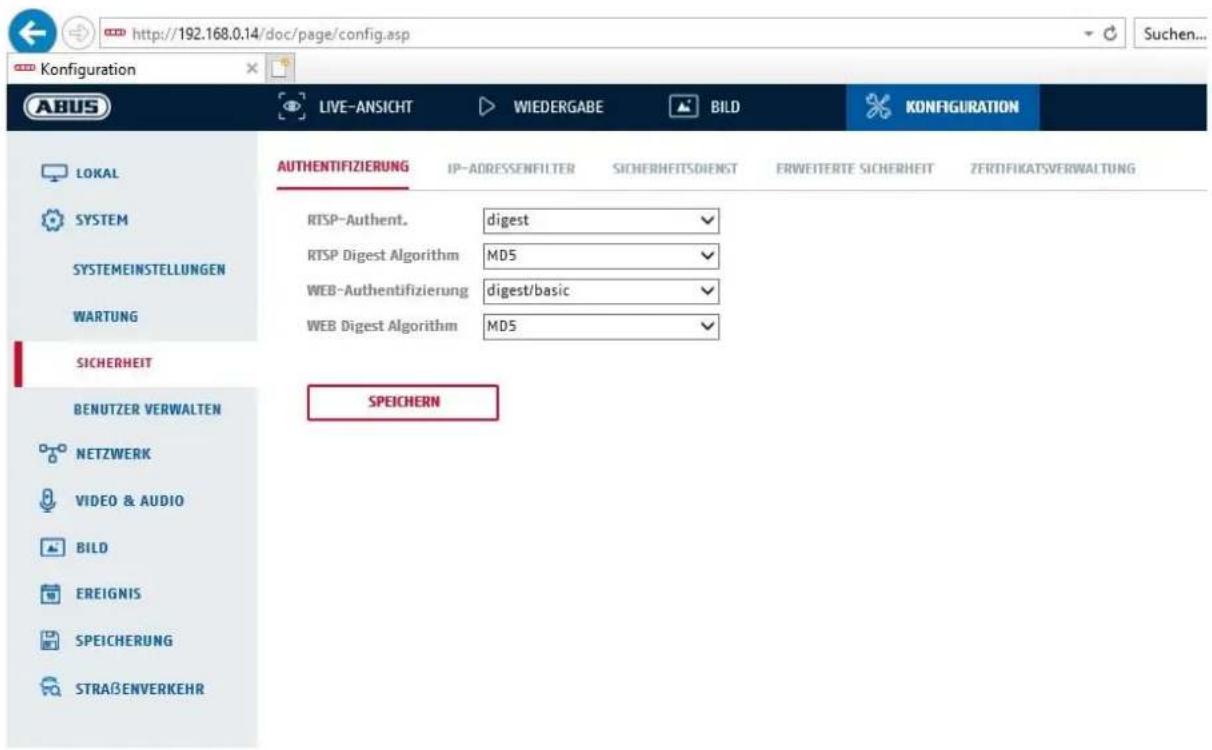

8.2.3.1 Verificatie

In dit menu kunnen instellingen voor beveiliging of versleuteling van de toegang tot de webpagina van de camera en het opvragen van de videostream via het RTSP-protocol worden uitgevoerd.

RTSP-authenticatie:

De authenticatiemechanismen "digest" en "basic" worden ondersteund. De "digest" instelling wordt aanbevolen als de client deze ondersteunt.

RTSP Digest Algoritme: MD5 - cryptografische hashfunctie

SHA256 - cryptografische hashfunctie met verbeterde beveiliging WEB-authenticatie: De authenticatiemechanismen "digest" en "basic" worden ondersteund. De "digest/basic" instelling biedt een grotere compatibiliteit met verschillende clients.

WEB Digest Authenticatie: MD5 - cryptografische hashfunctie SHA256 - cryptografische hashfunctie met verbeterde beveiliging

Klik op "Opslaan" om de instellingen over te nemen

8.2.3.2 IP-adresfilter

IP-adresfilter activeren

Door het plaatsen van het vinkje wordt de filterfunctie geactiveerd.

IP-adresfiltertype

Toegestaan: De hieronder gedefinieerde IP-adressen worden voor een toegang tot de camera geaccepteerd. Verboden: De hieronder gedefinieerde IP-adressen worden geblokkeerd. De invoer van een IP gebeurt m.b.v. het formaat xxx.xxx.xxx.xxx.

8.2.3.3 Veiligheidsdienst

Deze functie activeert de Telnet-poort en het Telnet-protocol.

Blokkering voor illegale aanmelding activeren

Als deze functie is geactiveerd, wordt de toegang tot de camera via de webinterface geblokkeerd als de verkeerde gebruikersnaam of het verkeerde wachtwoord wordt ingevoerd (3x ... 20x).

8.2.3.4 Geavanceerde beveiliging

Besturingstijdoverschrijding activeren:

Als er gedurende een bepaalde tijd (1 - 60 min., standaard 15 min.) geen actieve bediening van de camera via de webinterface plaatsvindt, wordt de gebruiker afgemeld.

8.2.4 Gebruiker beheren

Bij dit menupunt kunt u gebruikers toevoegen, bewerken of verwijderen.

Om een gebruiker toe te voegen resp. te bewerken, klikt u op "Toevoegen" resp. "Wijzigen".

Er verschijnt een nieuw venster met de gegevens en rechten.

Gebruikersnaam

Voer hier de gebruikersnaam in die voor de toegang tot de camera moet worden ingevoerd

Gebruikerstype

Selecteer hier een individueel gebruikerstype voor de gebruikersidentificatie. U kunt kiezen uit twee voorgedefinieerde niveaus: Bediener of gebruiker.

Als gebruiker beschikt u over volgende Remote-functies: Afspelen, zoeken/werkstatus opvragen.

Om meer functies toe te voegen, het gewenste keuzevakje selecteren.

Wachtwoord

Voer hier het wachtwoord in dat de betreffende gebruiker voor de toegang tot de camera moet invoeren.

Bevestigen

Bevestig het wachtwoord door opnieuw invoeren.

Neem de instellingen over met "OK". Klik op "Annuleren", om de gegevens te verwerpen.

8.2.4.1 Online-gebruikers

Weergave van de momenteel ingelogde gebruikers met IP-adres en tijdstip van activiteit.

8.3 Netwerk

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DONS PORT NAT MULTICAST LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2caa5:9c69:b2:s5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

Om de camera via een netwerk te kunnen bedienen, moeten de TCP/IP-instellingen correct worden geconfigureerd.

NIC-instel.

NIC-type

Selecteer de instelling voor uw netwerkadapter.

U heeft de keuze uit de volgende waarden: 10M Half-dup; 10M Full-dup; 100M Half-dup;

Indien een DHCP-server beschikbaar is, klikt u op DHCP om automatisch een IP-adres en verdere netwerkinstellingen over te nemen. De gegevens worden automatisch door de server overgenomen en kunnen niet handmatig worden gewijzigd.

Indien er geen DHCP-server beschikbaar is, vul dan de volgende gegevens handmatig in.

IPv4-adres

IP-adres voor de camera instellen

IPv4-subnetmasker

Handmatige instelling van het subnetmasker voor de camera

IPv4 Standard-Gateway

Instellen van de standaard router voor de camera.

IPv6-modus

Handmatig: Handmatige configuratie van de IPv6-gegevens

DHCP: De IPv6-verbindingsgegevens worden beschikbaar gesteld door de DHCP-server.

Route Advertisement: De IPv6-verbindingsgegevens worden door de DHCP-server (router) in combinatie met de ISP (Internet Service Provider) ter beschikking gesteld.

IPv6-adres

Weergave van het IPv6-adres. In de IPv6-modus "Handmatig" kan het adres geconfigureerd worden.

IPv6 Subnetmask

Weergave van het IPv6-subnetmasker.

IPv6 Standard Gateway

Weergave van de IPv6 Standard Gateway (standaardrouter)

MAC-adres

Hier wordt het IPv4-hardwareadres van de camera weergegeven. U kunt dit adres niet wijzigen.

MTU

Instelling van de overdrachtssnelheid. Kies een waarde 500 – 9676. Standaard is 1500 vooringesteld.

DNS-server

Voorkeur DNS-server

Voor sommige toepassingen zijn DNS-serverinstellingen vereist (bijvoorbeeld verzenden van e-mails). Voer hier het adres van de voorkeur DNS-server in.

Altern. DNS-server

Indien de voorkeur DNS-server niet bereikbaar is, wordt deze alternatieve DNS-server gebruikt. Leg hier het adres van de alternatieve server vast.

Domeinnaam-instellingen

In dit menu kan een dynamische domeinnaam worden geconfigureerd. De camera kan dan in het lokale netwerk met deze naam worden aangesproken.

8.3.2 DDNS

DDNS activeren: Door aanvinken wordt de DDNS-functie geactiveerd.

DDNS-type: Selecteer een serviceprovider voor de DDNS-service (standaard: ABUS-server)

Serveradres: IP-adres van de dienstverlener (reeds ingevuld voor de optie ABUS-server)

Domein: Geregistreerde hostnaam bij DDNS-serviceprovider (indien aanwezig)

Poort: Poort voor service (indien aanwezig)

Gebruikersnaam: Gebruikers-ID van de account bij de DDNS-dienstverlener (ABUS-servergebruiker)

Wachtwoord: Wachtwoord van het account bij de DDNS-dienstverlener (ABUS-server accountwachtwoord)

8.3.3 Poort

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST HTTP Port 80 RTSP Port 554 SRIP-Port 322 HTTPS-Port 443 Server Port 8000 Erweiterter SDK-Servic... 8443 WebSocket Port 7681 WebSockets Port 7682 SPEICHERN LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERW. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR

Indien u externe toegang tot de camera wenst, moeten volgende poorten worden geconfigureerd.

HTTP-poort

Der standaardpoort voor de HTTP-overdracht luidt 80. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP-poort

De standaardpoort voor de RTSP-overdracht is 554. Alternatief hiervoor kan deze poort een waarde in het bereik tussen 1024\~65535 krijgen. Als zich meerdere camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke RTSP-poort krijgen

HTTPS-poort

De standaardpoort voor de HTTPS-overdracht is 443.

Serverpoort

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Als alternatief kan aan deze poort een waarde worden toegekend in het bereik 1025\~65535. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.

Uitgebreide SDK Service-poort

Deze poort is nodig voor versleutelde communicatie als alternatief voor de serverpoort.

WebSocket-poort / WebSocket(s)-poort

Deze poorten worden gebruikt voor videoweergave in browsers als Google Chrome of Mozilla Firefox. De installatie van een tweede web plug-in is hiervoor noodzakelijk.

Klik op "Opslaan" om de instellingen over te nemen

8.3.4 NAT

http://192.168.0.14/doc/page/config.asp Konfiguretion LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDRS PORT NAT MULTICAST UPnP™ aktIVMeren UPnP Name IPCS62130 - 2CA59C69B25F GRUNDEINSTELLUNGEN Mapping Port Type Manuell Port Type Externer Port Externe IP-Adresse Internet Port Status HTTP 80 0.0.0.0 80 Ungültig HTTPS 443 0.0.0.0 443 Ungültig RTSP 554 0.0.0.0 554 Ungültig Server Port 8000 0.0.0.0 8000 Ungültig Erweiterter SDK... 8443 0.0.0.0 8443 Ungültig Websocket 7681 0.0.0.0 7681 Ungültig Websockets 7682 0.0.0.0 7682 Ungültig SRTP 322 0.0.0.0 322 Ungültig SPEICHERN

UPnP activeren:

Activering of deactivering van de UPnP-interface. Bij activering kan de camera bijvoorbeeld in een Windows-netwerkomgeving worden gevonden.

Naam:

Definitie van de naam voor de UPnP-interface (met deze naam verschijnt de camera bijvoorbeeld in de Windows-netwerkomgeving)

Mapping poorttype

Selecteer hier of de poortforwarding automatisch of handmatig moet worden uitgevoerd. U kunt kiezen tussen „Auto“ of „Handmatig“.

Protocolnaam:

HTTP

Der standaardpoort voor de HTTP-overdracht luidt 80. Als alternatief kan aan deze poort een waarde worden toegekend in het bereik 1025\~65535. Als zich meerdere IP-camera's in hetzelfde subnet bevinden, moet elke camera een eigen, unieke HTTP-poort krijgen

RTSP

De standaardpoort voor de RTSP-overdracht is 554. Als alternatief kan aan deze poort een waarde worden toegekend in het bereik 1025\~65535. Wanneer er meerdere IP-camera's in hetzelfde subnet aanwezig zijn, dan moet iedere camera een eigen, unieke RTSP-poort krijgen.

Serverpoort (stuurpoort)

De standaardpoort voor de SDK-overdracht is 8000. Communicatiepoort voor interne gegevens. Als alternatief kan aan deze poort een waarde worden toegekend in het bereik 1025\~65535. Als zich meerdere

IP-camera's in hetzelfde subnet bevinden, moet aan elke camera een eigen, uniek optredende SDK-poort worden toegewezen.

Externe poort

U kunt de poorten alleen handmatig wijzigen, als het "Mapping Port Type" in handmatig werd gewijzigd.

Status

Toont of de ingevoerde externe poort geldig resp. ongeldig is.

Niet alle routers ondersteunen de functie UPnP-poortmapping (ook Auto UPnP genoemd).

8.3.5 Multicast

Een multicast-server wordt gebruikt om videostreams te dupliceren voor toegang door meerdere clients zonder de IP-camera extra te belasten.

IP-adres: IP-adres van de multicast-server

Streamtype: Selectie van de videostream die aan de multicast-server ter beschikking moet worden gesteld

Video-aansluiting: Video Port

Audio-aansluiting: Audio Port

8.3.6 SNMP

SNMP v1/2

SNMPv1 activeren: Activering van SNMPv1

SNMPv2 inschakelen: Activering van SNMP2

SNMP-Community schrijven: SNMP-Community string voor het schrijven

SNMP-Community lezen: SNMP-Community string voor het lezen

Trap-adres: IP-adres van TRAP-server

Trap-poort: Poort van TRAP-server

SNMPv3 inschakelen: Activering van SNMPv3

Gebruikersnaam lezen: Gebruikersnaam verstreken

Veiligheidslevel: auth, priv.: Geen authenticatie, geen codering

auth, no priv.: Authenticatie, geen codering

no auth, no priv.: Geen authenticatie, codering

Authent.-algoritme: Authenticatie-algoritme selecteren: MD5, SDA

Wachtwoord-authent.: Wachtwoord verstreken

Private-Key-algoritme: Versleutelingsalgoritme selecteren: DES, AES

Private-Key-wachtwoord: Wachtwoord verstrekken

Noteer gebruikersnaam: Gebruikersnaam verstrekken

Veiligheidslevel: auth, priv.: Geen authenticatie, geen codering

auth, no priv.: Authenticatie, geen codering

no auth, no priv.: Geen authenticatie, codering

Verificatie-algoritme: Authenticatie-algoritme selecteren: MD5, SDA

Wachtwoord-authent.: Wachtwoord verstreken

Private-Key-algoritme: Versleutelingsalgoritme selecteren: DES, AES

Private-Key-wachtwoord: Wachtwoord verstrekken

Overige SNMP Instellingen

SNMP-poort: Netwerkpoort voor SNMP-dienst

8.3.7 FTP

Om opgenomen video's of beelden op een FTP-server te uploaden, moeten volgende instellingen worden aangepast.

Serveradres

Voer hier het IP-adres van de FTP-server in

Poort

Voer hier het poortnummer van de FTP-server in. De standaardpoort voor de FTP-server is 21.

Gebruikersnaam

Gebruikersnaam van het account dat op de FTP-server is geconfigureerd

Wachtwoord

Wachtwoord van het account dat op de FTP-server is geconfigureerd

Bevestigen

Voer hier het wachtwoord opnieuw in.

Directorystructuur

Selecteer hier de opslagplaats voor de geüploade gegevens. U kunt kiezen tussen "Opslaan in rootdirectory" en "Opsl. in bovenl. directory"; "Opsl. in onderl. directory".

Parent directory

Dit menupunt is alleen beschikbaar, als onder directorystructuur "Opsl. in bovenl. directory" of "Opsl. in onderl. directory" werd geselecteerd. U kunt hier de naam voor de hogere directory selecteren. De bestanden worden in een map van de FTP-server opgeslagen.

Kies tussen "Apparaatnaam gebr.", "Apparaatnr. gebr.", "IP-adr. apparaat gebr."

Subdirectory

Selecteer hier de naam voor de subdirectory. De map wordt in de hogere directory ingericht. U kunt kiezen tussen "Cameranaam gebr." of "Cameranr. gebr.".

Beeldarchiveringsinterval

Deze functie voorkomt dat er na verloop van tijd te veel beeldbestanden in één map worden opgeslagen. Het bestandssysteem van de server is misschien niet meer in staat om zo'n grote hoeveelheid bestanden te verwerken of weer te geven.

Voorbeeld: De instelling "2 dagen" slaat beelden van 2 dagen op in een submap. De mapaanduiding is telkens de begin- en einddatum van deze periode.

Opnamenaam

De naam van de opname kan worden voorzien van een door de gebruiker gedefinieerde deel-naam aan het begin (prefix).

Beeld uploaden

Selecteer "Beeld verzenden" om beelden naar de FTP-server te uploaden.

Klik op "Opslaan" om de instellingen over te nemen

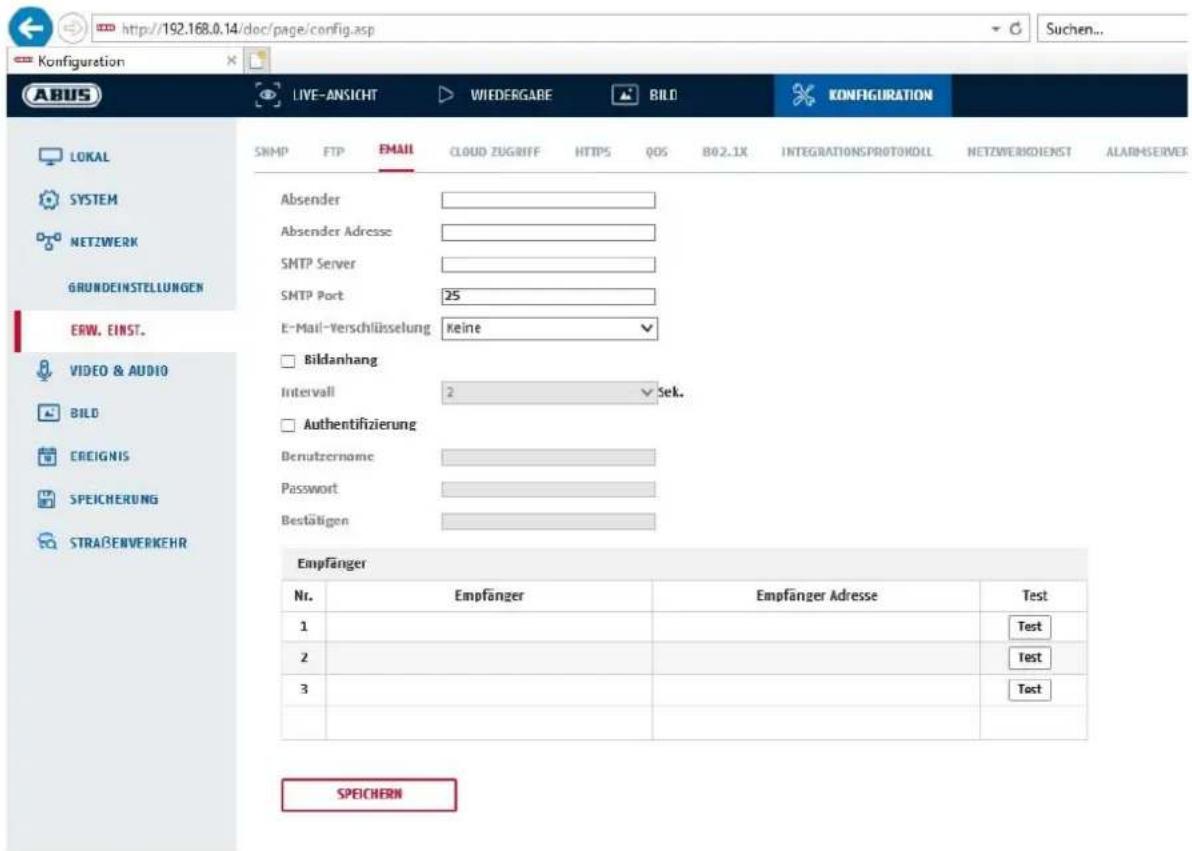

8.3.8 E-mail

Hier kunt de instellingen voor het verzenden van e-mail aanpassen.

Afzender

Afzender

Voer hier de naam in die als afzender moet worden weergegeven.

Adres afzender

Voer hier het e-mailadres van de afzender in.

SMTP-server

Voer hier het SMTP-server-IP-adres of de hostnaam in. (bijvoorbeeld smtp.googlemail.com)

SMTP-poort

Voer hier de SMTP-poort in. Standaard is deze als 25 geconfigureerd.

E-mailencryptie

Selecteer de door de e-mailserver vereiste versleuteling (SSL, TLS, STARTTLS)

Interval

Stel hier de tijdsduur tussen verzenden van e-mails met beeldbijlagen in.

Beeldbijlage

Activeer deze functie, als bij een alarm beelden aan de e-mail moeten worden toegevoegd.

Authenticatie

Indien de gebruikte e-mailserver verificatie vereist, activeer dan deze functie om u met verificatie bij de server aan te melden.

Gebruikersnaam en wachtwoord kunnen alleen na activering van deze functie worden ingevoerd.

Gebruikersnaam

Voer uw gebruikersnaam in van de e-mailaccount in. Dit is het deel tot het @-teken.

Wachtwoord

Voer het wachtwoord van het e-mail-account in.

Bevestigen

Bevestig door opnieuw invoeren van het wachtwoord.

Ontvanger

Ontvanger1 / ontvanger2

Voer de naam van de ontvanger in.

Ontvanger1-adres / ontvanger2-adres

Voer hier het e-mailadres van de beoogde ontvanger in.

Klik op "Opslaan" om de instellingen over te nemen

8.3.9 Toegang tot cloud / ABUS Link Station

De ABUS Link Station-functie wordt gebruikt voor eenvoudige toegang op afstand tot het ABUS-apparaat via de Link Station APP (iOS / Android). Producten kunnen gemakkelijk via een QR-code worden ingesteld en vrijgegeven - zonder ingewikkelde configuraties in de router (geen port-forwarding nodig).

Activeer de functie en wijs een verificatiecode toe (6-12 tekens, A-Z, a-z, 0-9, min. 2 verschillende karaktertypes aanbevolen).

De QR-code kan vervolgens worden gefotografeerd in de ABUS Link Station APP.

Push-functie in de ABUS Link Station APP

1. Activeer de functie ABUS Link Station in de IP-camera
2. IP-camera toevoegen aan ABUS Link Station-app via QR-code of 9-cijferig serienummeronderdeel
3. Pushmeldingen inschakelen in APP (Meer/Functie-instellingen/Pushmeldingen)
4. Activeer "Alarmmelding" in de individuele camera-instellingen in de Link Station-app.
5. Activeer en configureer de gewenste detector in de IP-camera (bewegingsdetectie, tripwire of inbraakdetectie)
6. Activeer "Gebeurtenisgestuurde opname van één beeld" in de IP-camera onder opslag/opname van één beeld/opnameparameters
7. Regel toevoegen in Event Manager in IP-camera en selecteer "NVR/CMS melden" als actie

Push-resultaat in de smartphone:

- 1 enkele afbeelding onder "Meldingen" in Link Station App

- optioneel: met geïnstalleerde SD-kaart en duur of gebeurtenisvideo-opname, kunnen ook korte videosequenties worden bekeken

8.3.10 HTTPS

HTTPS activeren:

Activeert de HTTPS-functie. Dit maakt een veilige verbinding met verbindingscertificaat mogelijk. Houdt u er rekening mee dat aanvullende stappen voor de configuratie van de HTTPS-functie nodig zijn.

8.3.11 QoS

Video/Audio-DSCP: (Differentiated Service Code Point) (0\~63): Prioriteit voor video/audio IP-pakketten. Hoe hoger de waarde, hoe hoger de prioriteit.

Gebeurtenis/alarm-DSCP: (0\~63): Prioriteit voor gebeurtenis/alarm IP-pakketten. Hoe hoger de waarde, hoe hoger de prioriteit.

DSCP-beheer: (0\~63): Prioriteit voor management IP-pakketten. Hoe hoger de waarde, hoe hoger de prioriteit.

8.3.12 802.1X

Zet IEEE 802.1X aan: 802.1X-authenticatie activeren

Protocol: Protocoltype EAP-MD5 (uitsluitend)

EAPOL-versie: Extensible Authentication Protocol over LAN, keuze tussen versie 1 of 2

Gebruikersnaam: Voer de gebruikersnaam in

Wachtwoord: Voer het wachtwoord in

Bevestigen: Wachtwoordbevestiging

8.3.13 Integratieprotocol

In dit menu kan het ONVIF-protocol (Open Network Video Interface) worden geactiveerd en geconfigureerd. Daartoe moet een onafhankelijke gebruiker worden aangemaakt die vervolgens het ONVIF-protocol kan gebruiken.

Om de IT-veiligheid te verhogen, kunnen bepaalde diensten in dit menu worden gedeactiveerd als ze niet worden gebruikt.

8.3.15 Alarmserver

In dit menu kan de verzending van een XML-telegram naar een http-server worden geconfigureerd. Wanneer een gebeurtenis (bijv. bewegingsdetectie) of intelligente gebeurtenis (bijv. tripwire) wordt geactiveerd, wordt dit XML-telegram verzonden en kan het verder worden verwerkt in een toepassing van een derde partij.

8.4 Video en audio

8.4.1 Videostream-instellingen

Selecteer het streamtype voor de camera. Selecteer "Main Stream (normaal)" voor opname en live-weergave met goede bandbreedte. Selecteer "Sub-Stream" voor live-weergave met beperkte bandbreedte. Er zijn in totaal 5 videostreams beschikbaar, maar het gebruik ervan is afhankelijk van de client.

Videotype

Dit type camera heeft geen audiofunctie. Het videotype is vast ingesteld op "video stream".

Resolutie

Stel hier de resolutie van de videogegevens in. Afhankelijk van het cameramodel kunt u kiezen tussen 1280*720P; 1280*960; 1920*1080P.

Bitrate type

Geeft de bitrate van de videostream aan. De videokwaliteit kan afhankelijk van de bewegingsintensiteit hoger of lager zijn. U kunt kiezen tussen een constante en een variabele bitrate.

Videokwaliteit

Dit menupunt is alleen beschikbaar, als u een variabele bitrate heeft geselecteerd. Stel hier de videokwaliteit van de videogegevens in. De videokwaliteit kan hoger of lager zijn, afhankelijk van de intensiteit van de beweging. U hebt de keuze tussen zes verschillende videokwaliteiten, "Minimum", "Lager", "Laag", "Medium", "Hoger" of "Maximum" (weergegeven via "+").

Beeldfrequentie

Geeft de beeldfrequentie in beelden per seconde weer.

Max. bitrate

De bitrate van de videostream wordt op een bepaalde waarde vast ingesteld. Stel de max. bitrate tussen 32 en 16384 Kbps in. Een hogere waarde komt overeen met een hogere videokwaliteit, maar vereist ook een grotere bandbreedte.

Videocodering

Selecteer een standaard voor de videocodering, u hebt de keuze tussen H.264, H.265 en MJPEG.

Profiel

Selecteer hier een profiel. U kunt kiezen tussen „Basisprofiel“, „Hoofdprofiel“ en „Hoog profiel“.

I frame-interval

Stel hier het I beeldinterval in. De waarde moet liggen in het bereik 1 – 400.

Klik op "Opslaan" om de instellingen over te nemen

8.4.2 Audio

Audiocodering

Selecteer hier de audiocodec voor de audio-overdracht (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726).

Audio-ingang

Activeert de audio-ingang (alleen bij camera's met ingebouwde microfoon en microfooningang).

Ingangsvolume

Aanpassing van de ingangsversterking aan de microfoon.

Omgevingsruisfilter

Activeer hier de digitale ruisonderdrukkingsfunctie voor de audio-overdracht.

8.4.3 ROI (Region of Interest)

De functie "Region-of-Interest" kan bepaalde gebieden in het videobbeeld met een hogere kwaliteit uitzenden dan de rest van het videobbeeld. Hierdoor kan de transmissiebandbreedte overeenkomstig worden beperkt. Er is 1 zone beschikbaar voor elke videostream (1, 2).

Aanwijzing: De videobitsnelheid van de gewenste videostream kan zeer laag worden ingesteld (zie "Instellingen videostreams").

Het gemarkeerde gebied in het beeld wordt automatisch op een bepaald kwaliteitsniveau gebracht, maar de rest van het beeld blijft in lage kwaliteit/bitsnelheid.

Vaste zone: Een rechthoekig kader kan worden getekend rond een zone van belang. Er is 1 zone beschikbaar voor elke videostream (1, 2).

ROI-niveau: 1: lagere kwaliteit van de zone, 6: hoogste kwaliteit van de zone

Regionaam: Toewijzen van een naam voor de zone.

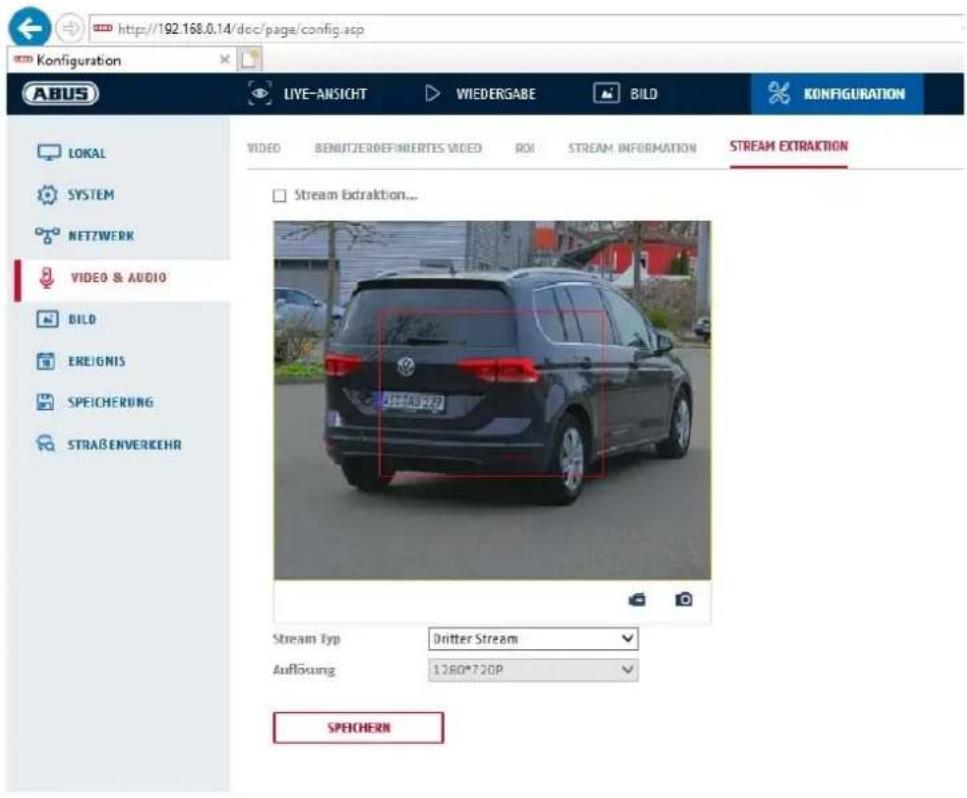

8.4.4 Streaminformatie

Dual-VCA:

Deze functie zendt de gegevens van de intelligente gebeurtenisdetectoren met de videostream naar de NVR. Onafhankelijke evaluaties op basis van deze gegevens kunnen dan worden uitgevoerd in het NVR of CMS, zelfs als de opname was geconfigureerd als een continue opname.

De 3e videostream kan worden bijgesneden tot een gewenste beeldsectie. Alleen dit gebied wordt dan uitgezonden. De maximale resolutie die kan worden ingesteld is 1920 x 1080 pixels. Als de resolutie lager is dan 1920 x 1080, kan de beeldsectie bovendien worden verschoven.

Dit menu-item is alleen beschikbaar met de VCA-broninstelling "Bewaking".

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR VIDEO BENJUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION Stream Extraktion... Stream Typ Dritter Stream Auflösung 1380*720P SPEICHERN

8.5 Beeld

8.5.1 Weergave-instellingen

Instelling van de beeldhelderheid. Instelbaar zijn waarden tussen 0 en 100.

Contrast

Instelling van het beeldcontrast. Instelbaar zijn waarden tussen 0 en 100.

Verzadiging

Instelling van de beeldverzadiging. Instelbaar zijn waarden tussen 0 en 100.

Scherpte

Instelling van de beeldscherpte. Een hogere scherpte kan de beeldruis versterken. Instelbaar zijn waarden tussen 0 en 100.

Belichtingsinstellingen

Iris-modus

Voor deze camera is alleen een handmatige instelling van de belichtingsparameters mogelijk.

Belichtingstijd

Instellen van de max. belichtingstijd. Deze instelling is onafhankelijk van de iris-modus.

Hoe hoger de snelheid van de voorwerpen op de foto, hoe korter de belichtingstijd moet worden ingesteld. Dit vermindert de helderheid van het beeld. Extra verlichting kan dan nodig zijn. Een gebruikelijke waarde voor de belichtingstijd voor snel bewegende voorwerpen is 1/250.

Focus

De camera stelt automatisch scherp na opnieuw opstarten of na gebruik van de zoomfunctie.

De scherpstelling kan echter ook achteraf handmatig worden aangepast, dit gebeurt direct op de live view pagina. Dit handmatig ingestelde scherpstelpunt wordt vervolgens opnieuw ingesteld, zelfs nadat de camera opnieuw is opgestart, omdat de camera dit punt heeft opgeslagen.

Dag/nacht-omschakeling

Dag/nacht-omsch.

De dag/nacht-omsch. Biedt de opties auto, dag, en nacht.

Auto

De camera schakelt, afhankelijk van de actuele lichtomstandigheden, automatisch tussen dag- en nachtmodus. De gevoeligheid kan tussen 0-7 worden ingesteld.

Dag

In deze modus maakt de camera alleen kleurenbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij gelijkblijvende lichtverhoudingen.

nacht

In deze modus maakt de camera alleen zwart/witbeelden.

Neem het volgende in acht:

Gebruik deze modus alleen bij zwakke lichtverhoudingen.

Tijdschema

Gevoeligheid

Instelling voor de omschakeldrempel voor de automatische dag-/nachtomschakeling (0-7).

Een lage waarde betekent een lagere belichtingssterkte voor de omschakeling naar de nachtmodus.

Vertragingstijd ("filtertijd")

Instelling van een vertraging tussen het herkennen van een noodzakelijke omschakeling tot aan de actie.

Smart IR ("Intelligent Extra Licht")

Deze functie kan de overbelichting van het videobbeeld reduceren als het licht van nabijgelegen objecten wordt gereflecteerd.

Aanvullende verlichtingsmodus

Afhankelijk van het modeltype zijn de opties "IR licht" of "wit licht" beschikbaar. De geïntegreerde verlichting kan ook volledig worden uitgeschakeld.

Lichtsterkteregeling

De algemene intensiteit van de verlichting kan worden aangepast.

Auto: Automatische regeling met maximum waarde.

Handmatig: Vaste handmatige instelling

Tegenlichtinstellingen

WDR

Met de WDR-functie kan de camera ook bij ongunstige tegenlichtverhoudingen duidelijke beelden leveren. Indien in het beeldbereik zowel zeer lichte als zeer donkere bereiken bestaan, wordt het helderheidsniveau van het gehele beeld gecompenseerd voor een duidelijk, gedetailleerd beeld.

Klik op het keuzevakje om de WDR-functie te activeren resp. te deactiveren.

Zet het Wide Dynamic Level hoger om de WDR-functie te versterken.

WDR

Wide Dynamic Level

HLC

(High Light Compensation) Overbelichting aan de rand van heldere lichtbronnen wordt verminderd (bijv. koplampen van auto's). Een hoge drempelwaarde betekent een hoge reductie. Werkt alleen bij uitgeschakelde WDR.

Witbalans

Selecteer hier de belichtingsomgeving waarin de camera wordt geïnstalleerd.

U heeft de volgende opties: "Handmatig", "AWB1", "Geblokkeerd WB", "TL-lamp", "Gloeilamp", "Warm licht", "Natuurlijk licht".

Handmatig

U kunt de witbalans met de volgende waarden handmatig aanpassen.

Weißabgleich

De witbalans wordt eenmalig uitgevoerd en opgeslagen.

Overige

Gebruik de andere witbalansopties voor het aanpassen van de functie aan het omgevingslicht.

TL-lamp

Aanpassing van de witbalans aan een belichtingsomgeving met TL-lampen.

Beeldverbetering

Dig. Ruisonderdr.

U kunt de ruisonderdrukking activeren (normale modus) resp. deactiveren.

DNR-niveau / 2D/3D DNR

Stel hier het niveau voor ruisonderdrukking in.

Grijswaarden

Deze functie beperkt het bereik van de grijswaardenweergave. Dit heeft voordeel bij lichte beeldinhouden.

Video-instellingen

Spiegelen

Drie verschillende manieren van beeldspiegeling zijn mogelijk (horizontaal, verticaal, hor. + vert.)

Met deze instelling wordt het beeld gedraaid om de verticale beeldhoek te vergroten. Het is noodzakelijk om de cameramodule 90° te draaien.

Neem het volgende in acht:

De functie Roteren (verticale weergave) is niet beschikbaar in "Smart Event Mode", alleen in "Monitor Mode".

Videostandaard

Selecteer de videostandaard die past bij de beschikbare netfrequentie.

8.5.2 OSD-instellingen

Bij dit menupunt kunt u selecteren welk datum- en tijdformaat in het live-beeld moet worden getoond.

Naam weerg.

Selecteer dit keuzevakje, als u de cameranaam wilt laten weergeven.

Datum weerg.

Selecteer dit keuzevakje, als u de datum in het camerabeeld wilt laten weergeven.

Cameranaam

Voer hier de cameranaam in die in het beeld moet worden getoond.

Tijdformaat

Selecteer hier of de tijd in 24-uursformaat of 12-uursformaat moet worden weergegeven.

Datumformaat

Selecteer hier het formaat voor de datumweergave.

(D= dag; M= maand; J= jaar)

Weergavemodus

Hier kunt u de weergavemodus voor de getoonde elementen selecteren.

U heeft volgende opties: "Transparant & knipperend", "Transparant & niet-knipperend", "Niet transparant & knipperend", "Niet-transparant & niet-knipperend"

OSD-grootte

Hier is het mogelijk om de lettergrootte van alle tekstoverlays aan te passen.

Letterkleur

Wit, zwart en zelf-aanpassend zijn beschikbaar als kleuren voor tekstoverlays. Een zelfaanpassend lettertype verandert elk cijfer in zijn kleur zwart of wit, naargelang de achtergrond lichter of donkerder is.

Aanpassing

Deze functie kan worden gebruikt om de plaatsing van de tekstvelden en de tekst in de tekstvelden in te stellen.

Stelt de afstanden tot de linker- en rechterrand in.

Marges boven en onder

Stelt de afstanden naar boven en naar beneden in.

Klik op "Opslaan" om de instellingen over te nemen

8.5.3 Privacy-zonemaskering

Met privé-zones kunt u bepaalde bereiken in de live-weergave afdekken om te voorkomen dat deze bereiken worden opgenomen of in live view kunnen worden bekeken. Zij kunnen maximaal 4 rechthoekige privacyzones in het videobeeld instellen.

Volg de onderstaande stappen om een privacyzone in te stellen. Activeer het vakje

"Privé-zone activeren". Om de privé-zone toe te voegen, kiest u de knop "Vlak". Nu kunt u met de muis een bereik in het camerabeeld markeren. Vervolgens kunt u nog 3 andere oppervlakken markeren. Met de knop "Alles wissen" kunnen alle ingerichte privé-zones worden gewist.

Klik op "Opslaan" om de instellingen over te nemen

8.5.4 Beeldparameter wijziging

In de beeldinstellingen is het mogelijk om verschillende instellingen te verrichten voor verschillende scènes (bijv. andere helderheid of tegenlichtinstelling). Deze scène-instellingen kunnen nu worden gebruikt of ingesteld via een kalendermenu voor elke maand en voor de uren voor elke dag van die maand.

Deze functie helpt de verschillende lichtfasen in de verschillende maanden van het jaar te compenseren, zodat altijd een optimaal beeld kan worden verkregen.

8.6 Gebeurtenissen

8.6.1 Bewegingsdetectie

Activeer bewegingsdetectie door het keuzevakje "Bewegingsdetectie activeren" te selecteren.

Met het selectievakje „Dynamische bewegingsanalyse activeren“ worden bewegingen grafisch in het previewbeeld en in het live-beeld gemarkeerd (dynamische markering afhankelijk van beweging).

Modus

Er zijn 2 verschillende modi beschikbaar voor het markeren van gebieden.

Normaal: Max. 4 zones, elke zone als een polygoon met max. 10 hoeken, gevoeligheidsinstelling is hetzelfde voor elk gebied

Expert: Max. 8 bereiken, elk bereik als een rechthoek, individuele gevoeligheidsinstelling voor elk bereik

Om nu een zone te selecteren, klikt u op de knop "Zone instellen". Om de markering te verwijderen klikt u op "alles verwijderen".

Klik met de linker muisknop om de hoeken van de veelhoek te bepalen, of sleep nu met de muis over het gewenste gebied. Bij het tekenen van de veelhoeken, beeindigt een rechtsklik de tekening. Voor rechthoeken klikt u op de "Stop tekenen" knop.

Stel de gevoeligheid voor het gekozen bereik in.

Detectiedoel

Dit menu-item is de instelling voor objectherkenning. Objectherkenning herkent mensen en voertuigen op neurale basis.

Doel detecteren

□ Menselijk

□ Voertuig

1. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR.2. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search". Andere bewegingsdetectie-opnamen dan personen en voertuigen kunnen zoals gewoonlijk worden weergegeven in de weergave.3. Het filteren van de volledige bewegingsgestuurde opnames op personen en voertuigen is ook mogelijk in de CMS-software van een aangesloten ABUS NVR (gebeurtenis-playback).

Gevoeligheid

Bepaalt de vereiste intensiteit van de pixelverandering. Hoe hoger de waarde, des te minder pixelveranderingen zijn nodig om beweging te activeren.

Tijdschema

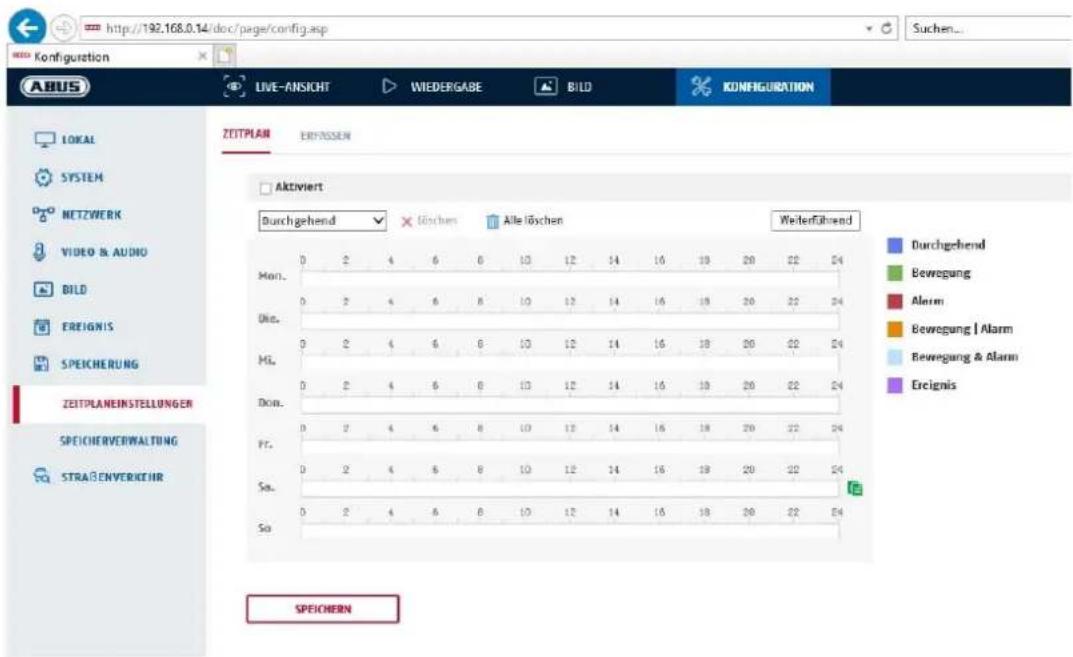

Om een schema in te stellen voor de bewegingsgestuurde opname, klikt u op "Activeer schema". Bepaal hier op welke dagen van de week en op welke tijdstippen de bewegingsgestuurde registratie moet plaatsvinden.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welk actie bij bewegingsdetectie moet worden uitgevoerd.

Normale koppeling

E-mail versturen:

U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen:

Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS:

Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD- kaart of een aangesloten NAS-schijf.

Hoorbare waarschuwing: Deze functie kan

voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

Klik op "Opslaan" om de instellingen over te nemen

Met dit menupunt kunt u de camera zo instellen dat een sabotagealarm wordt geactiveerd zodra de lens wordt afgedekt (zogenaamde afdekdetectie).

Bereikinstellingen

Activeer het sabotagealarm door het selectievakje „Sabotagealarm activeren“ te selecteren.

Om een bereik te selecteren, klikt u op de knop "Vlak". Standaard is het gehele bereik geselecteerd. Om deze selectie te verwerpen, klikt u op "Alles wissen".

Markeer nu met de muis het gewenste bereik. Stel de gevoeligheid voor het gekozen bereik in. Om het bereik over te nemen, klikt u op de knop "Tekenen stoppen".

Rechts: geringe gevoeligheid Links: hoge gevoeligheid.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de functie actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen:

U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen:

Alarmering van de NVRs of de CMS voor de verdere verwerking (bijvoorbeeld opname op en NVR of weergave op volledig scherm bij alarm in CMS)

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Klik op "Opslaan" om de instellingen over te nemen

8.6.3 Alarmingang

Hier kunt u een naam voor de desbetreffende alarmingang invoeren. Gebruik niet het alarmingangsnr. en geen speciale tekens.

Alarmtype

Selecteer hier het alarmtype. U kunt kiezen tussen „NO“ (Normally open) of „NC“ (Normally closed).

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmingang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD- kaart of een aangesloten NAS-schijf.

Hoorbare waarschuwing: Deze functie kan voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

Klik op "Opslaan" om de instellingen over te nemen

8.6.4 Alarmuitgang

Bij de instelling "Manueel" wordt de alarmuitgang niet gereset na een gebeurtenis. Dit moet dan worden bevestigd en handmatig worden gereset via de knop "Handmatig alarm" door 2 keer te klikken.

De normale actieve tijd van de uitgang na een gebeurtenis is 5 seconden. Een extra actieve tijd van maximaal 10 minuten kan worden geprogrammeerd.

Alarmnaam

Hier kunt u een naam voor de desbetreffende alarmuitgang invoeren. Gebruik niet het alarmuitgang-nr. en geen speciale tekens.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

8.6.5 Uitzondering

De volgende uitzonderingen kunnen gebeurtenissen activeren:

• HDD vol: Als de interne SD-kaart of een verbonden en NAS-station vol is
• HDD fout: Fout van SD-kaart of het NAS-station
• Netwerk gescheiden: Ethernetkabel verwijderd
• IP-adresconflict
• Niet toegestane aanmelding: na een onjuiste aanmelding kan een reactie worden geprogrammeerd

De volgende reacties kunnen worden geprogrammeerd:

• E-mail versturen
• Bewakingscentrum (NVR/CMS) informeren
• Alarmuitgang activeren

8.6.6 Akoestische alarmuitgang

De geluidsalarmuitgang kan vooraf gedefinieerde geluiden of individuele korte geluidsdragers afspelen. Deze functie kan alleen worden gebruikt met een camera met audio-uitgang of geïntegreerde luidspreker.

Geluidstype: Waarschuwing (waarschuwingstoon, selectie), prompt (korte akoestische melding), door gebruiker gedefinieerd geluid (uit bestand). Een meer gedetailleerde instelling van de gekozen optie vindt plaats in het volgende menu-item.

Waarschuwing: Selecteer een akoestisch bericht uit de lijst (Engelstalige berichten)

Gebruikergedef. audio: Toevoegen: Keuze van het audiobestand (Format: *.wav-bestand, max. 512 KByte bestandsgrootte, aftastfrequentie 8 kHz)

De conversie van een audiobestand naar het overeenkomstige formaat kan worden uitgevoerd met een online-converter of freeware-software.

Alarmtijd: Afspeelduur

Geluidsvolume: Afspeelvolume

Tijdschema: Tijdschemadefinitie (procedure is vergelijkbaar met het instellen van andere schema's)

8.6.7. Detectie van scènewijzigingen (Scene Change Detection)

De functie kan detecteren of de camera verdraaid is.

Gevoeligheid: Hoe hoger de waarde, hoe kleiner de verandering in beeldinhoud moet zijn om een gebeurtenis te triggeren.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen:

Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD- kaart of een aangesloten NAS-schijf.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

8.6.8 Intrusion Detection (inbraakdetectie)

Intrusion Detection activeren: De functie Intrusion Detection activeert een gebeurtenis als een object langer dan de ingestelde tijd in het te bewaken gebied blijft.

Previewvideo: Configureer het te bewaken gebied

Max. grootte: Deze functie bepaalt de maximumgrootte van het object dat moet worden gedetecteerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Min. grootte: Met deze functie wordt de minimale grootte van het te herkennen object gedefinieerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Detectiegebied: Met deze knop kan het te bewaken gebied in het videobbeeld worden getekend (vierkant vlak). Proces: Knop indrukken -> stel hoekpunten in met linkermuisknop (max. 4) -> druk op rechtermuisknop om tekening te beëindigen

Wissen: Wissen van het bereik.

Detectiedoel

Dit menu-item is de instelling voor objectherkenning. Objectherkenning herkent mensen en voertuigen op neurale basis.

Doel detecteren

□ Menselijk

□ Voertuig

1. Wanneer u objectdetectie gebruikt, bevatten de video-opnamen op de interne SD-kaart alleen opnamen van gedetecteerde personen of voertuigen. Andere objecten triggeren geen opname op de SD-kaart.2. Wanneer objectdetectie wordt gebruikt en de videogegevens worden opgenomen in een ABUS NVR, worden alle binnendringende objecten eerst opgeslagen als een opname. De filtering kan achteraf worden uitgevoerd via de ABUS NVR (lokale bedieningsinterface) of de CMS-software (LAN/WAN).3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR.4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search". Andere bewegingsdetectie-opnamen dan personen en voertuigen kunnen zoals gewoonlijk worden weergegeven in de weergave.5. Het filteren van de volledige bewegingsgestuurde opnames op personen en voertuigen is ook mogelijk in de CMS-software van een aangesloten ABUS NVR (gebeurtenis-playback).

Zone: Aantal beschikbare zones: 4

Grenswaarde: Hoe hoger de waarde (0-10 seconden), des te langer moet een object zich in het te bewaken bereik bevinden om een gebeurtenis te activeren.

Gevoeligheid: Hoe hoger de gevoeligheid, des te kleinere objecten kunnen worden gedetecteerd.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen:

Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD- kaart of een aangesloten NAS-schijf.

Hoorbare waarschuwing: Deze functie kan voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

8.6.9 Tripwire

De functie Tripwire herkent in het videobeeld of zich een object boven een virtuele lijn in een bepaalde of in beide richtingen beweegt. Daarop kan een gebeurtenis worden geactiveerd.

Previewvideo: Configureer hier de virtuele lijn.

Max. grootte: Deze functie bepaalt de maximumgrootte van het object dat moet worden gedetecteerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Min. grootte:

Met deze functie wordt de minimale grootte van het te herkennen object gedefinieerd. Dit gebeurt door het tekenen van een rechthoek in de

previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Tekenen:

Na drukken op de knop verschijnt een virtuele lijn in de previewvideo. Deze kan nu worden aangeklikt en via de rode hoekpunten met de muis worden verschoven. "A" en "B" duiden de richtingen aan.

Lijn: Aantal beschikbare virtuele lijnen: 4

Wissen: Wissen van de virtuele lijn

Detectiedoel

Dit menu-item is de instelling voor objectherkenning. Objectherkenning herkent mensen en voertuigen op neurale basis.

Doel detecteren

□ Menselijk

□ Voertuig

1. Wanneer u objectdetectie gebruikt, bevatten de video-opnamen op de interne SD-kaart alleen opnamen van gedetecteerde personen of voertuigen. Andere objecten triggeren geen opname op de SD-kaart.
2. Wanneer objectdetectie wordt gebruikt en de videogegevens worden opgenomen in een ABUS NVR, worden alle binnendringende objecten eerst opgeslagen als een opname. De filtering kan achteraf worden uitgevoerd via de ABUS NVR (lokale bedieningsinterface) of de CMS-software (LAN/WAN).
3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR.
4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search". Andere bewegingsdetectie-opnamen dan personen en voertuigen kunnen zoals gewoonlijk worden weergegeven in de weergave.
5. Het filteren van de volledige bewegingsgestuurde opnames op personen en voertuigen is ook mogelijk in de CMS-software van een aangesloten ABUS NVR (gebeurtenis-playback).

Richting: Definitie van richting(en) waarbij een object kruist en een gebeurtenis activeert.

Gevoeligheid:

Hoe hoger de waarde, des te eerder wordt een kruisend object herkend.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen:

Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD-kaart of een aangesloten NAS-schijf.

Hoorbare waarschuwing: Deze functie kan voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

8.6.10 Zone-ingang detectie

De functie detecteert het binnendringen van een object in een gemarkeerde zone en triggert onmiddellijk een gebeurtenis.

Previewvideo: Configureer het te bewaken gebied

Max. grootte: Deze functie bepaalt de maximumgrootte van het object dat moet worden gedetecteerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Min. grootte: Met deze functie wordt de minimale grootte van het te herkennen object gedefinieerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Detectiegebied: Met deze knop kan het te bewaken gebied in het videobeeld worden getekend (vierkant vlak). Proces: Knop indrukken -> stel hoekpunten in met linkermuisknop (max. 4) -> druk op rechtermuisknop om tekening te beëindigen

Wissen: Wissen van het bereik.

Detectiedoel

Dit menu-item is de instelling voor objectherkenning. Objectherkenning herkent mensen en voertuigen op neurale basis.

Doel detecteren

□ Menselijk

□ Voertuig

1. Wanneer u objectdetectie gebruikt, bevatten de video-opnamen op de interne SD-kaart alleen opnamen van gedetecteerde personen of voertuigen. Andere objecten triggeren geen opname op de SD-kaart.
2. Wanneer objectdetectie wordt gebruikt en de videogegevens worden opgenomen in een ABUS NVR, worden alle binnendringende objecten eerst opgeslagen als een opname. De filtering kan achteraf worden uitgevoerd via de ABUS NVR (lokale bedieningsinterface) of de CMS-software (LAN/WAN).
3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR.
4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search". Andere bewegingsdetectie-opnamen dan personen en voertuigen kunnen zoals gewoonlijk worden weergegeven in de weergave.
5. Het filteren van de volledige bewegingsgestuurde opnames op personen en voertuigen is ook mogelijk in de CMS-software van een aangesloten ABUS NVR (gebeurtenis-playback).

Zone: Aantal beschikbare zones: 4

Gevoeligheid: Hoe hoger de gevoeligheid, des te kleinere objecten kunnen worden gedetecteerd.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen:

Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD-kaart of een aangesloten NAS-schijf.

Hoorbare waarschuwing: Deze functie kan voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

8.6.11 Zone-uitgang detectie

De functie detecteert het vertrek van een object uit een gemarkeerd gebied en triggert onmiddellijk een gebeurtenis.

Previewvideo: Configureer het te bewaken gebied

Max. grootte: Deze functie bepaalt de maximumgrootte van het object dat moet worden gedetecteerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Min. grootte: Met deze functie wordt de minimale grootte van het te herkennen object gedefinieerd. Dit gebeurt door het tekenen van een rechthoek in de previewvideo. Daarbij kan de rechthoek op een willekeurige positie in de previewvideo worden getekend.

Detectiegebied: Met deze knop kan het te bewaken gebied in het videobbeeld worden getekend (vierkant vlak). Proces: Knop indrukken -> stel hoekpunten in met linkermuisknop (max. 4) -> druk op rechtermuisknop om tekening te beëindigen

Wissen: Wissen van het bereik.

Zone: Aantal beschikbare zones: 4

Detectiedoel

Dit menu-item is de instelling voor objectherkenning. Objectherkenning herkent mensen en voertuigen op neurale basis.

Doel detecteren

□ Menselijk

□ Voertuig

1. Wanneer u objectdetectie gebruikt, bevatten de video-opnamen op de interne SD-kaart alleen opnamen van gedetecteerde personen of voertuigen. Andere objecten triggeren geen opname op de SD-kaart.

2. Wanneer objectdetectie wordt gebruikt en de videogegevens worden opgenomen in een ABUS NVR, worden alle binnendringende objecten eerst opgeslagen als een opname. De filtering kan achteraf worden uitgevoerd via de ABUS NVR (lokale bedieningsinterface) of de CMS-software (LAN/WAN).

3. De objectherkenning (mens / voertuig) en de daaropvolgende gefilterde weergave van deze opnames kunnen alleen worden gebruikt in combinatie met een ABUS NVR.
4. Op de ABUS NVR kunnen video-opnamen gefilterd op personen of voertuigen worden weergegeven via de aangesloten monitor (HDMI/VGA) in het menu "Smart Search". Andere bewegingsdetectie-opnamen dan personen en voertuigen kunnen zoals gewoonlijk worden weergegeven in de weergave.
5. Het filteren van de volledige bewegingsgestuurde opnames op personen en voertuigen is ook mogelijk in de CMS-software van een aangesloten ABUS NVR (gebeurtenis-playback).

Gevoeligheid: Hoe hoger de gevoeligheid, des te kleinere objecten kunnen worden gedetecteerd.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Koppelingsmethode

Stel hier in welke actie moet plaatsvinden wanneer een gebeurtenis optreedt.

Normale koppeling

E-mail versturen: U ontvangt een e-mail. Vink hiervoor het keuzevakje aan.

Meldkamer op de hoogte stellen: Als een gebeurtenis wordt geactiveerd, kan de ABUS CMS-software worden geïnformeerd. Dit kan bijvoorbeeld gevolgd worden door een foto pop-up.

Uploaden naar FTP/geheugenkaart/NAS: Activeer dit selectievakje om tijdens een evenement afzonderlijke beelden te uploaden naar een FTP-server, de SD-kaart of een aangesloten NAS-schijf.

Hoorbare waarschuwing: Deze functie kan voorgeprogrammeerde of eigen tonen of geluidsdragers uitvoeren. Hiervoor is een cameramodel met audio-uitgang of geïntegreerde luidspreker vereist.

Alarmuitgang triggeren

Wanneer een gebeurtenis wordt getriggerd, kunnen bestaande alarmuitgangen op de camera worden geactiveerd. Het gedrag van de alarmuitgang kan worden ingesteld onder "Gebeurtenissen / Alarmuitgang".

Opname triggeren

Inschakelen om via de bewegingsdetectie op SD-kaart op te nemen.

8.7 Opslag

8.7.1 Opnameschema

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde opnames aanpassen om deze op de SD-kaart op te slaan.

Post-record

Stel hier de duur voor de opname van de beeldgegevens na de gebeurtenis in.

Overschrijven

Stel hier in of de opnames automatisch overschreven moeten worden als de geheugencapaciteit verbruikt is.

Afgelopen tijd: Met deze functie is het mogelijk de opslagduur op de SD-kaart te beperken.

Tijdschema

Om een schema op te slaan, klik op "Schema activeren". Bepaal hier op welke dagen van de week en op welke tijden de alarmuitgang actief moet zijn.

De periode wordt geselecteerd door met de linker muisknop te markeren. Door op een reeds gemarkeerde periode te klikken, kunnen de details ook met het toetsenbord worden ingesteld of weer worden gewist.

Om de tijdselectie naar andere weekdagen te kopiëren, beweegt u de muisaanwijzer achter de balk van de reeds ingestelde weekdag en gebruikt u de functie "Kopiëren naar ...".

Bevestig de gekozen instellingen met "Opslaan".

Kies onder opnametype de opnamemodus voor de gewenste periode. U hebt de keuze tussen de volgende opnametypes:

Normaal: Continue opname

Beweging: Bewegingsgestuurde opname

Alarm: Alarmingang (indien aanwezig)

Bew. | alarm: Door beweging of alarmingang gestuurde opname. Camera neemt ofwel bij bewegingsdetectie of bij het activeren van de alarmingang op.

Bew. & alarm: Door beweging en alarmingang gestuurde opname. Camera neemt ofwel alleen op als beweging en de alarmingang tegelijkertijd geactiveerd worden.

Gebeurtenis: Opname van alle smart-gebeurtenissen (bijv. Tripwire)

Houd er rekening mee dat de alarmingang alleen in enkele modellen beschikbaar is.

Om de wijzigingen over te nemen, selecteert u "OK". Om deze waarde te verwerpen, klikt u op "Annuleren".

8.7.2 Opnemen / Enkel beeld

Hier kunt u de configuratie voor tijd- en gebeurtenisgestuurde snapshots aanpassen om deze naar een FTP-server te uploaden.

Tijdsverloop

Activeer deze functie om beelden met bepaalde tijdsintervallen op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Gebeurtenisgestuurd

Gebeurtenisgestuurd snapshot activeren

Activeer deze functie om gebeurtenisgestuurde beelden op te slaan.

Formaat

Het formaat voor de beelden is als JPEG voorgeconfigureerd.

Resolutie

Stel hier de resolutie van het beeld in.

Kwaliteit

Stel de kwaliteit van de opgeslagen beelden in.

Interval

Stel hier de tijdsduur tussen twee opgeslagen beelden in.

Hier heeft u de mogelijkheid om de gebruikte microSD-kaart te formatteren en de eigenschappen weer te geven. Bovendien kunnen de gegevens op het opslagmedium worden gecodeerd. Er kan ook een procentuele verdeling van de opslagruimte van videogegevens en afzonderlijke beelden worden gemaakt.

Stel eerst alle gewenste opties en parameters in en formatteer dan het opslagmedium.

8.7.4 NAS

In dit menu kunnen de NAS-geheugenplaatsen worden geconfigureerd, deze zijn dan in de camera als station (HDD) voor het opslaan beschikbaar.

Serveradres IP-adres van NAS-station

Bestandspad: Pad naar NAS-station

9. Onderhoud en reiniging

11.1 Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

• het apparaat zichtbare beschadigingen heeft,
• het apparaat niet meer functioneert

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit.

11.2 Schoonmaken

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kunnen raken (verkleuringen).

10. Afdanken

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huishoudelijk afval of het bedrijfsafval moet worden afgevoerd. Het af te danken apparaat kan via de officiële inzamelpunten in uw land worden afgevoerd. Volg de ter plaatse geldende voorschriften op bij de afvoer van materialen. Gedetailleerde informatie over het terugnemen krijgt u bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en recyclen worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen voor de bescherming van gezondheid en milieu in acht genomen worden.

De technische gegevens van de individuele camera's zijn beschikbaar op www.abus.com via de productzoekfunctie.

12. Open Source licentie-informatie

Wij willen er op dit punt ook op wijzen dat de netwerkbewakingscamera onder meer open-source-software bevat. Lees de informatie over de open-source-licentie die bij het product wordt meegeleverd.

IPCB34\* / IPCB44\* / IPCB54\* / IPCB64\* / IPCB74\* / IPCS34\* / IPCS54\* / IPCS64\*
