MANUALE UTENTE IPCB34611A ABUS

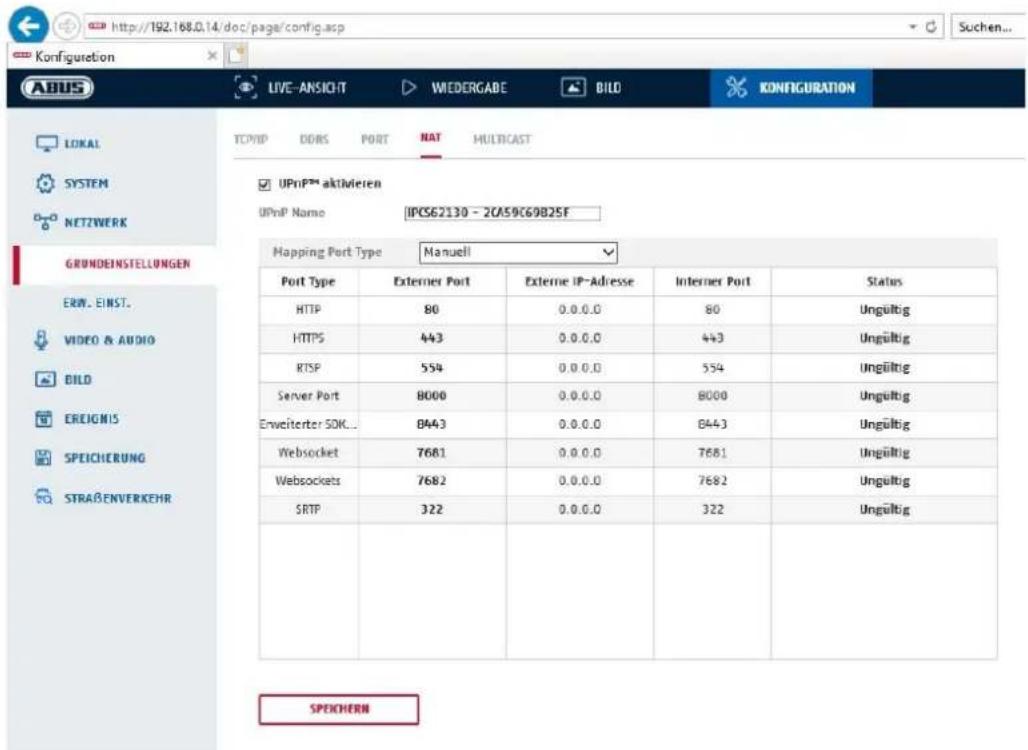

Type de Mapping Port

Istruzioni per l'uso originali in lingua tedesca. Conservarle per consultazioni future.

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo dispositivo risponde ai requisiti previsti dalle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE.

IPCB44561A

ABUS Security-Center dichiara che il dispositivo IPCB44561A è conforme alla direttiva RED 2014/53/EU. Questi dispositivi rispondono inoltre ai requisiti previsti dalle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.abus.com/IPCB44561A

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendo attenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione. ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Spiegazione dei simboli

	Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso che è necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

Avvertenze importanti sulla sicurezza

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.
	È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:

• All'interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre, se il dispositivo viene smontato, l'omologazione (CE) e la garanzia decadono.
• Il prodotto può danneggiarsi anche cadendo da altezze ridotte.
• Montare il prodotto in modo che i raggi del sole non colpiscano direttamente il sensore di immagine dell'apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.
  • L'apparecchio è concepito per l'utilizzo in ambienti interni ed esterni (IP66).

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

• presenza di acqua o umidità dell'aria troppo elevata
• eccessivo freddo o caldo
• esposizione diretta ai raggi solari
• polvere o gas infiammabili, vapori o solventi
• forti vibrazioni
  • potenti campi magnetici, come in prossimità di macchine o altoparlanti.
  • la telecamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:

• Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchetti di plastica, parti in polistirolo ecc. possono rivelarsi giochi pericolosi per i bambini.
• A causa delle piccole parti ingeribili, per motivi di sicurezza la telecamera per videosorveglianza non deve finire nelle mani dei bambini.
  • Non introdurre alcun oggetto all'interno dell'apparecchio attraverso le aperture
• Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare prodotti incompatibili.
  • Osservare le avvertenze di sicurezza e le istruzioni per l'uso degli altri dispositivi collegati.
• Prima di mettere in funzione il dispositivo controllare se sono presenti danni; in tal caso non azionare il dispositivo.
• Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono distruggere il dispositivo e compromettere la sicurezza dell'utente (scossa elettrica).

Avvertenze di sicurezza

1. Alimentazione elettrica: Per l'alimentazione di tensione e il consumo di corrente prestare attenzione ai dati indicati sulla targhetta.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

3. Pulizia

Pulire il dispositivo solo con un panno umido, senza detergenti aggressivi.

Scollegare l'apparecchio dalla rete elettrica.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

1. Per evitare danni al cavo di rete e alla spina di alimentazione, osservare le seguenti avvertenze:

• Quando si scollega l'apparecchio dalla rete elettrica non tirare il cavo di rete bensì afferrare la spina.
• Assicurarsi che il cavo di rete si trovi il più lontano possibile da fonti di calore per evitare si fonda il rivestimento in plastica.

1. Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

2. Non aprire mai l'alloggiamento o l'alimentatore.
   • Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.
   • Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali), utilizzare una protezione contro le sovratensioni.

3. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di installazione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico specializzato. Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Indice

1. Conformità d'uso 369
2. Spiegazione dei simboli 369
3. Caratteristiche e funzioni....370
4. Descrizione dell'apparecchio 371
5. Descrizione dei collegamenti ....371
6. Prima messa in funzione....372

6.1 Utilizzo di ABUS IP Installer per la ricerca delle telecamere 372
6.2 Accesso alla telecamera di rete tramite browser web....373
6.3. Avvertenze generali sull'utilizzo delle pagine di impostazione....373
6.4 Installazione del plug-in video....373
6.5 Impostazione della prima password....374
6.6 Pagina iniziale (pagina di accesso)....375
6.7 Account utente e password....376
6.8 Collegamento della telecamera a un NVR ABUS....376
6.9 Integrazione della telecamera nell'applicazione ABUS Link Station 376
6.10 Integrazione della telecamera in ABUS CMS 377
6.11 Note sull'installazione per l'utilizzo del rilevamento degli oggetti 377

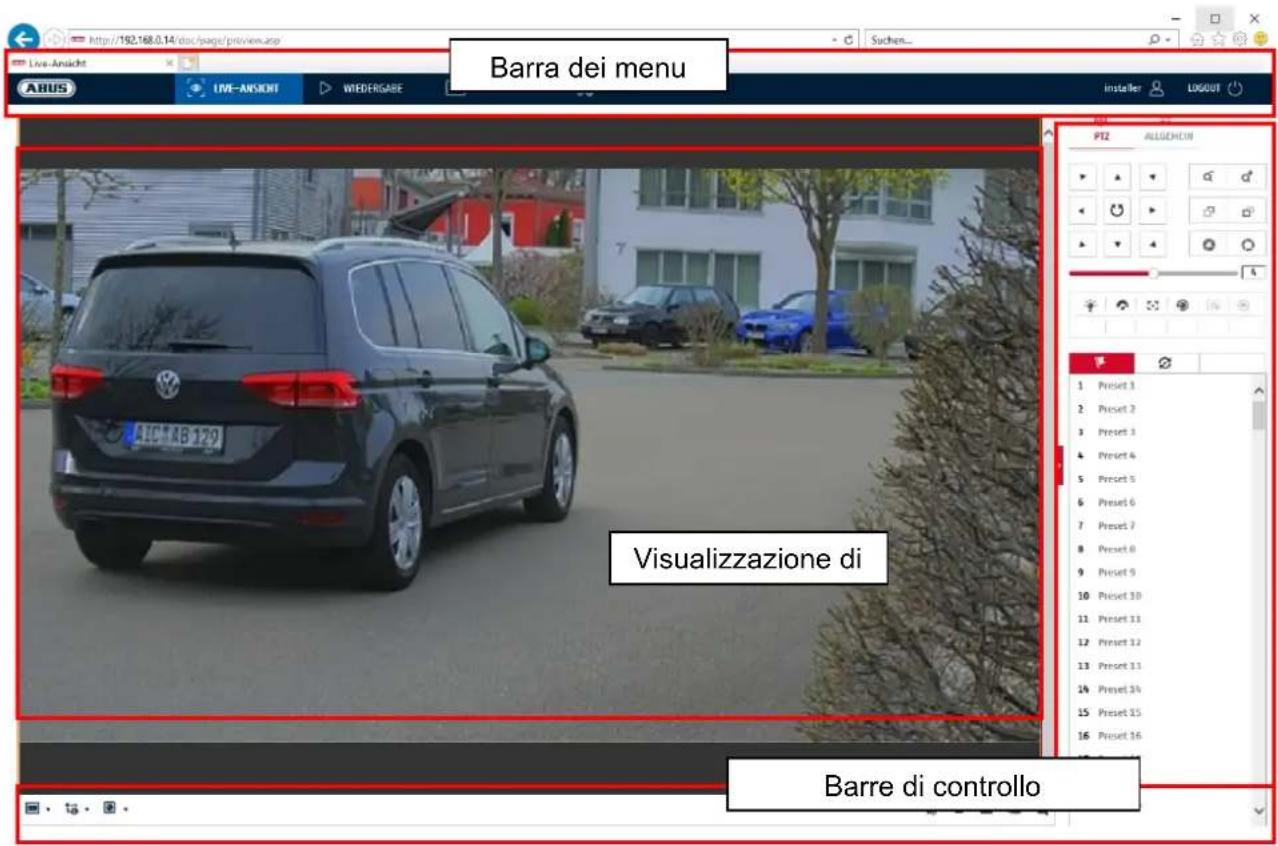

1. Funzioni utente ....378

7.1 Barra dei menu....378
7.2 Visualizzazione delle immagini live....379
7.3 Barra di controllo....379

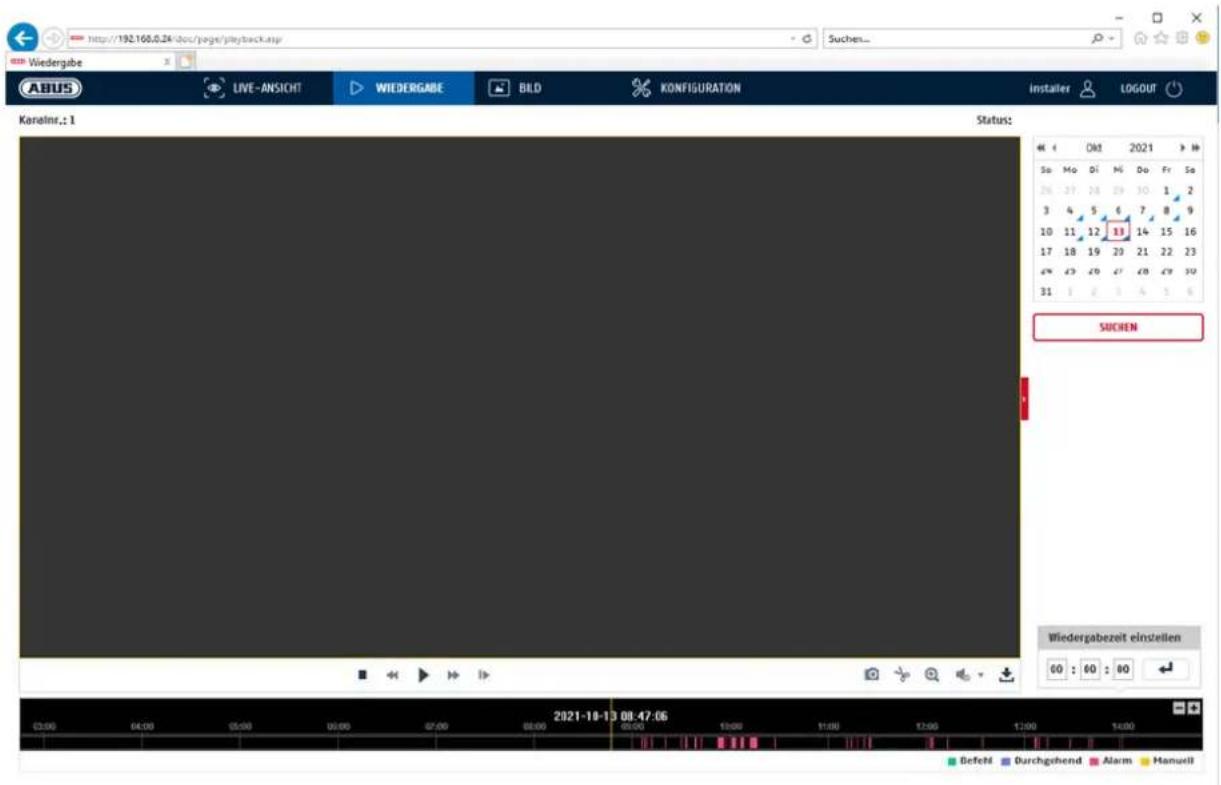

7.4 Riproduzione....380
7.5 Immagine 381

1. Configurazione....383

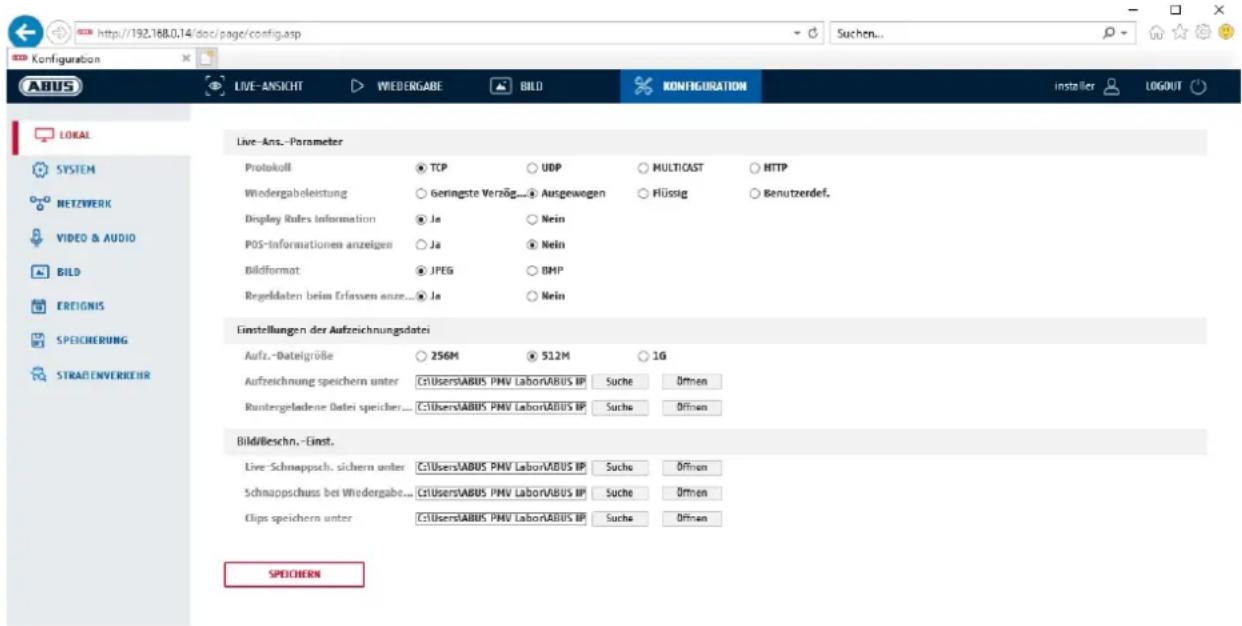

8.1 Configurazione locale....383
8.2 Sistema 385
8.2.1 Impostazioni del sistema....385

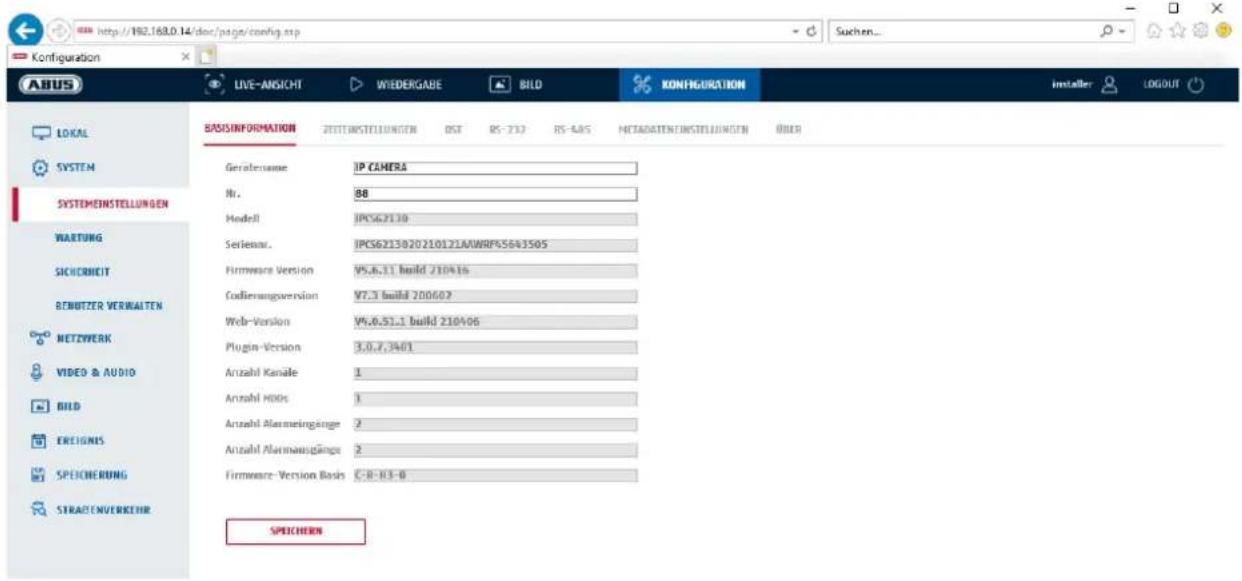

8.2.1.1 Informazioni di base....385

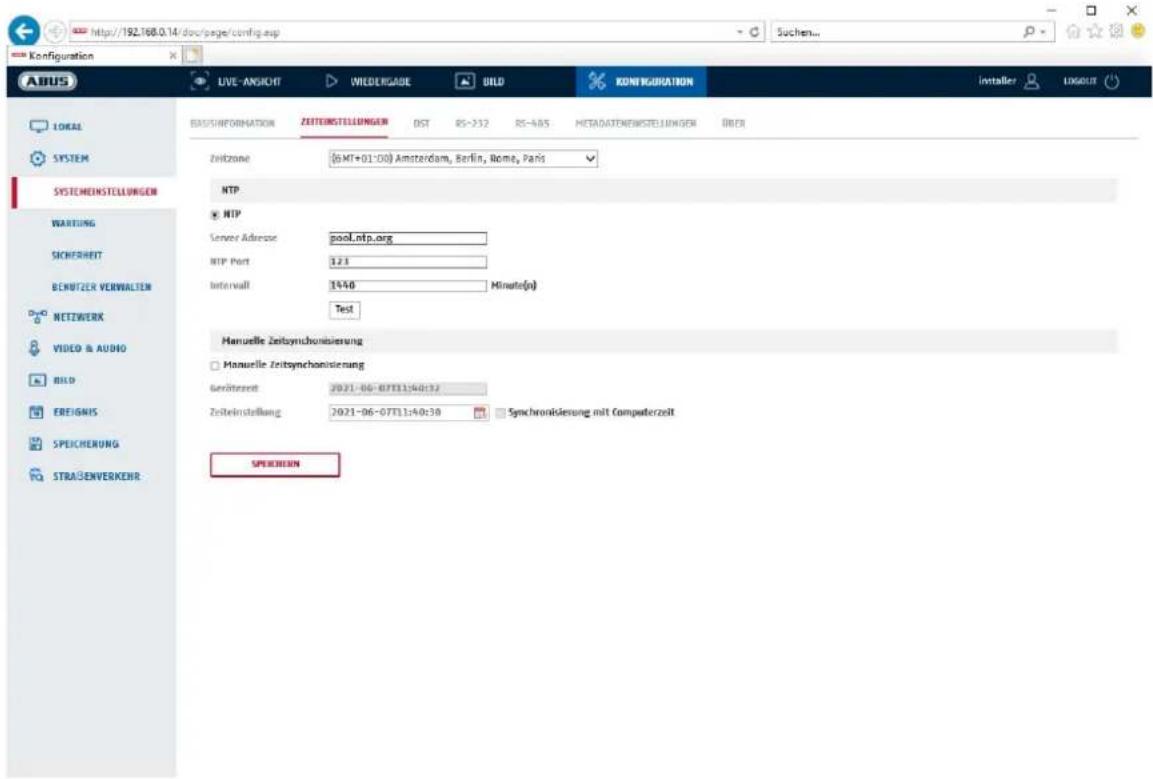

8.2.1.2 Impostazioni ora....386

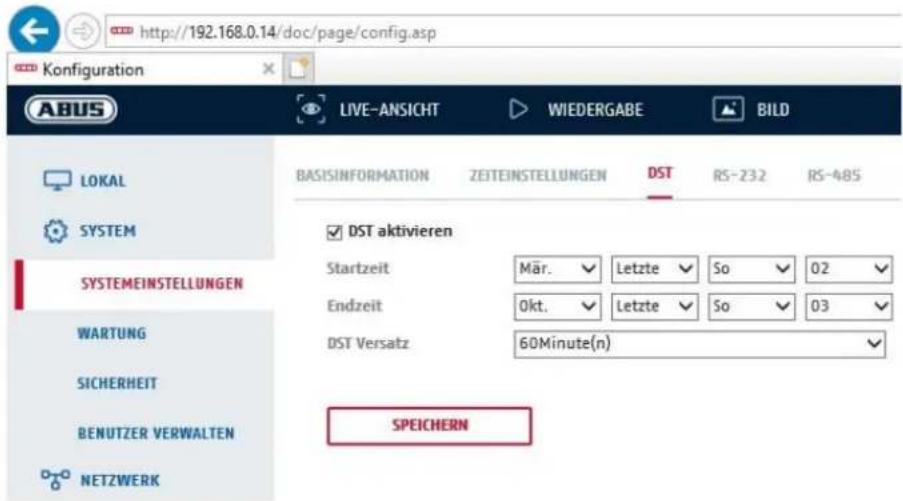

8.2.1.3 DST / Ora legale .... 387
8.2.1.4 RS-232 387
8.2.1.5 Risorsa VCA....388
8.2.1.6 Informazioni su/di licenza....388
8.2.2 Manutenzione....389

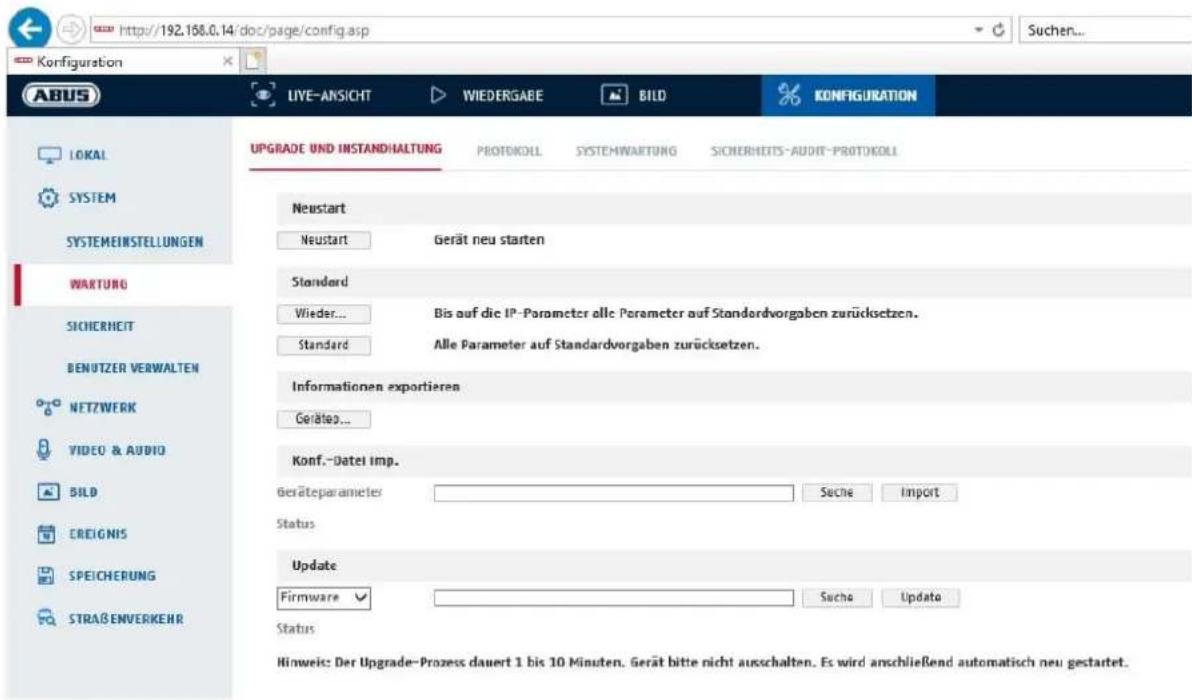

8.2.2.1 Aggiornamento e manutenzione ....389
8.2.2.2 Protocollo 390

8.2.2.3 Protocollo di verifica della sicurezza 390
8.2.3 Sicurezza 390

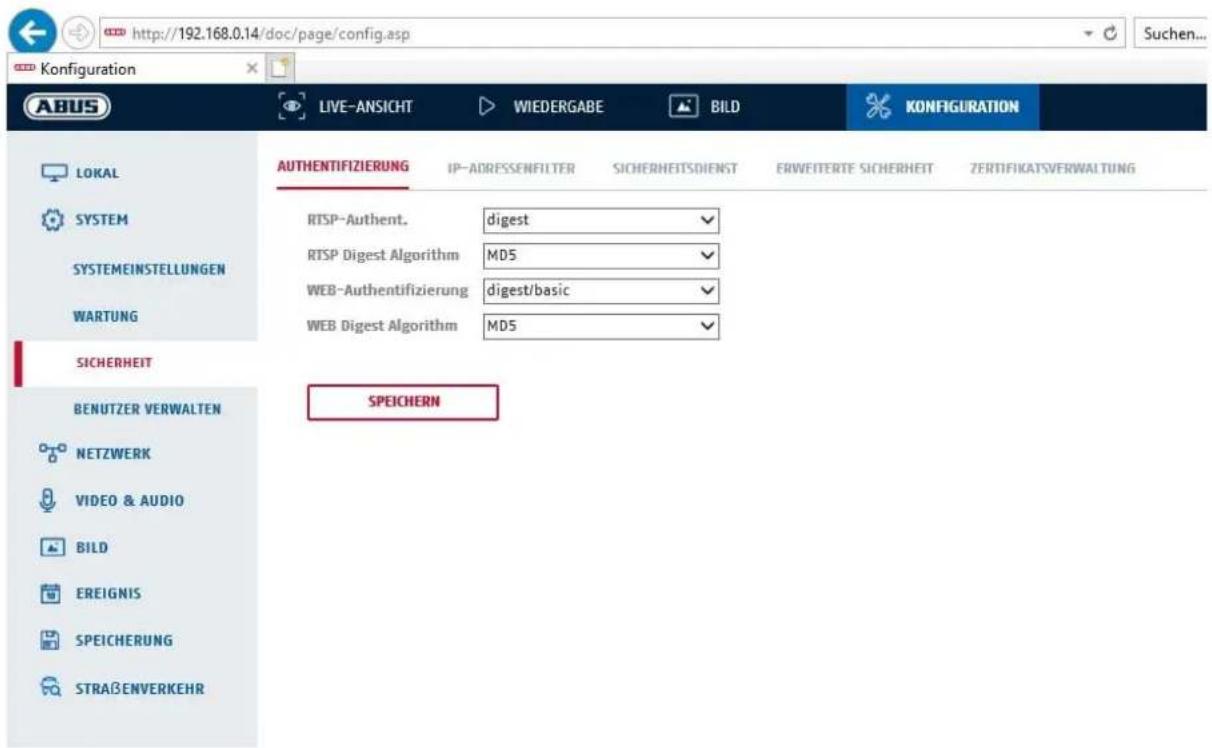

8.2.3.1 Autenticazione....390

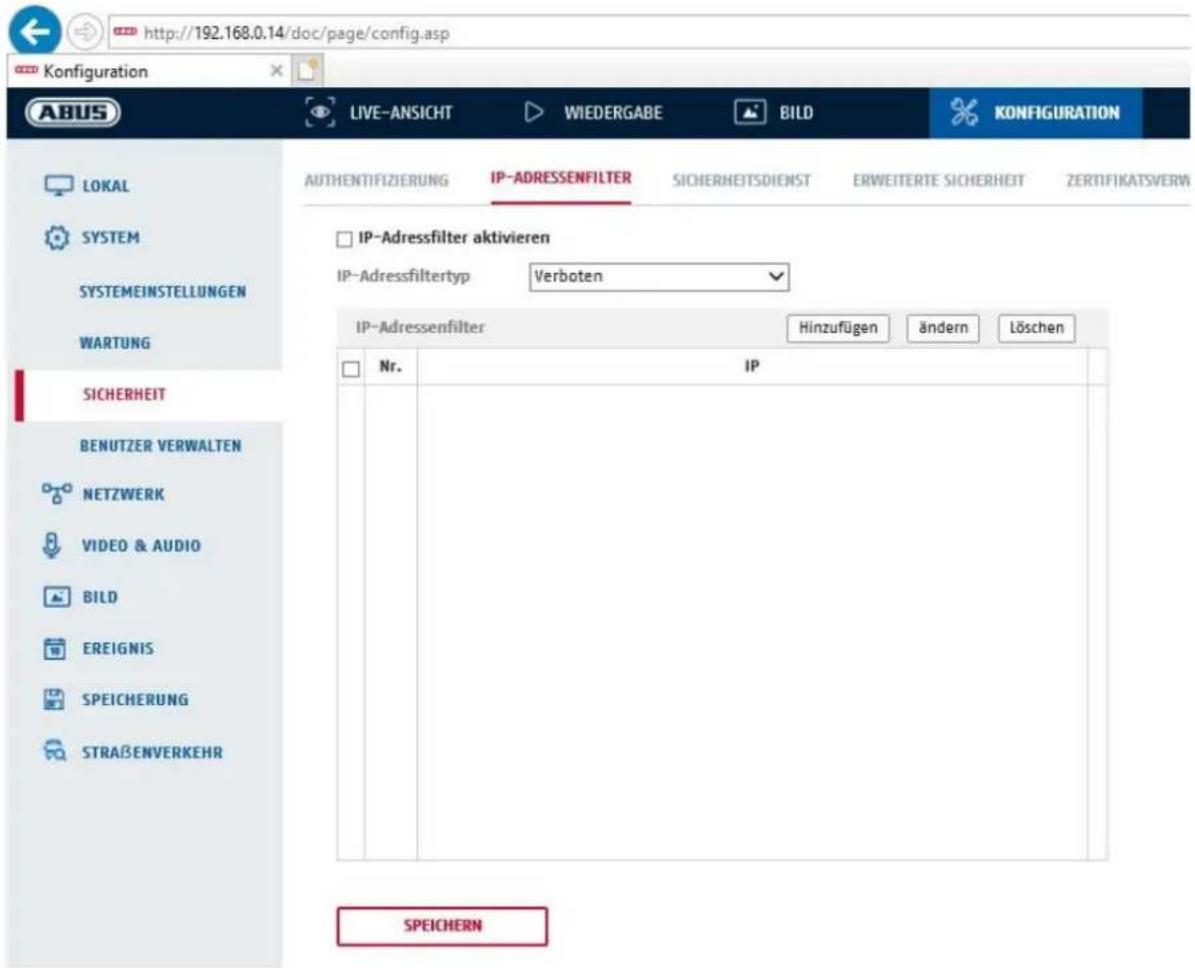

8.2.3.2 Filtro indirizzi IP....391

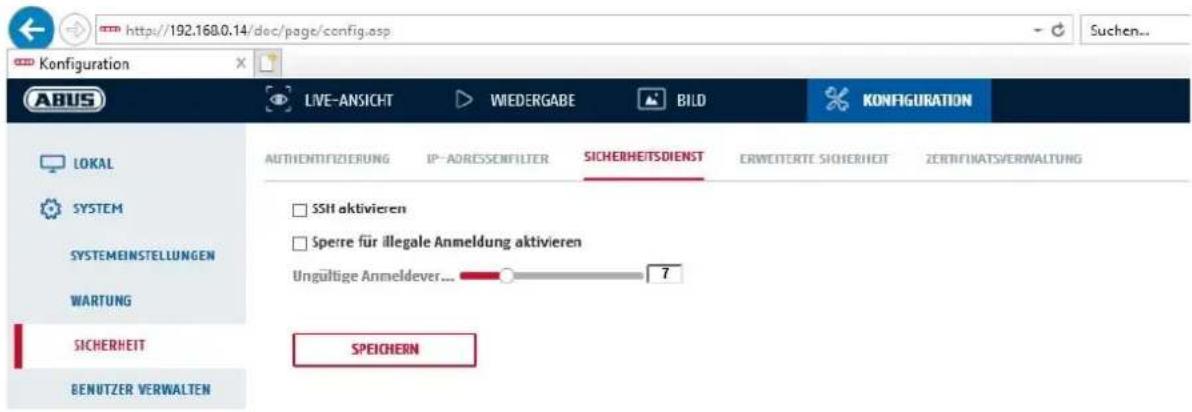

8.2.3.3 Servizio di sicurezza ....392
8.2.3.4 Sicurezza avanzata....392

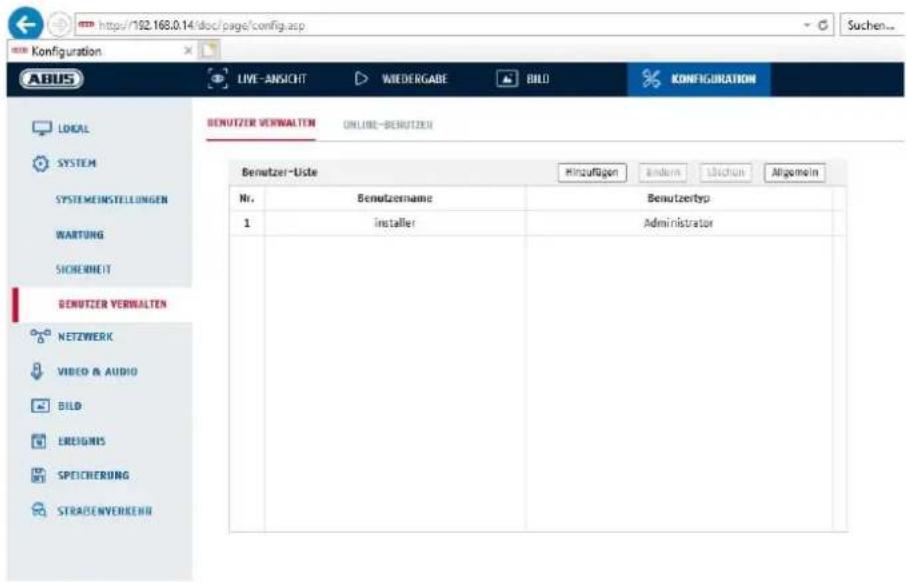

8.2.4 Gestione degli utenti 393
8.2.4.1 Utenti online 393

8.3 Rete....394

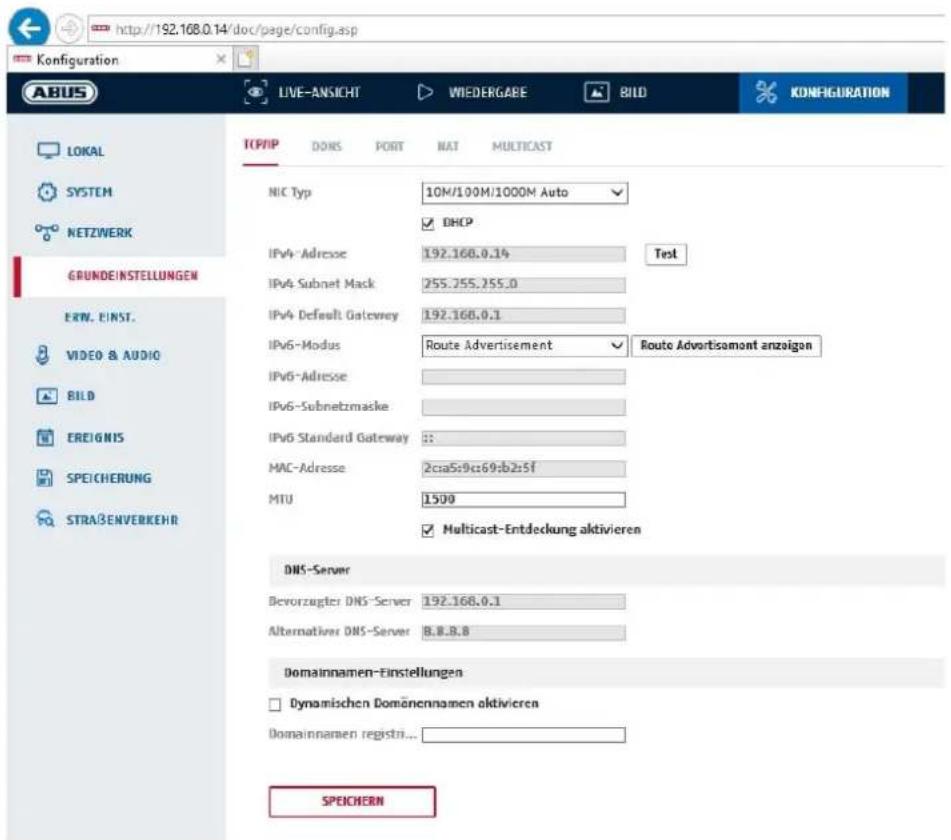

8.3.1 TCP/IP....394

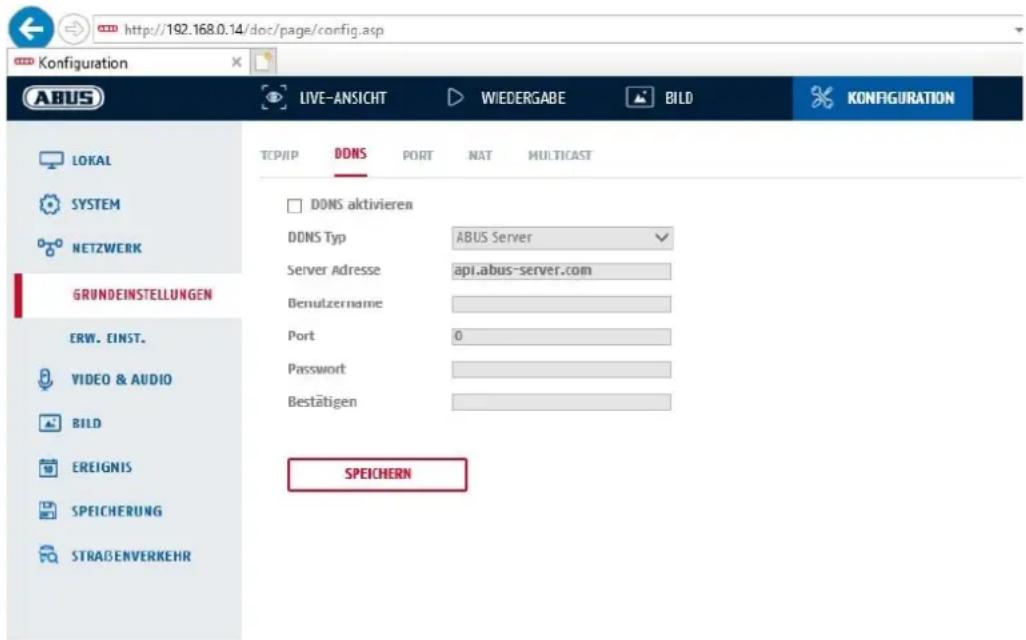

8.3.2 DDNS 395

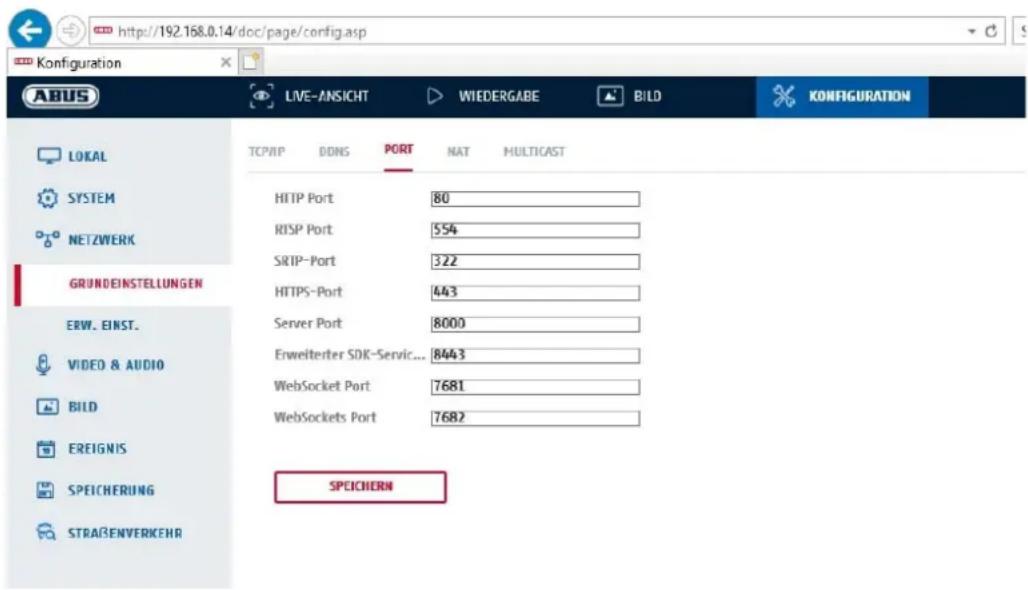

8.3.3 Porte....396
8.3.4 NAT 397
8.3.5 Multicast....398
8.3.6 SNMP....398

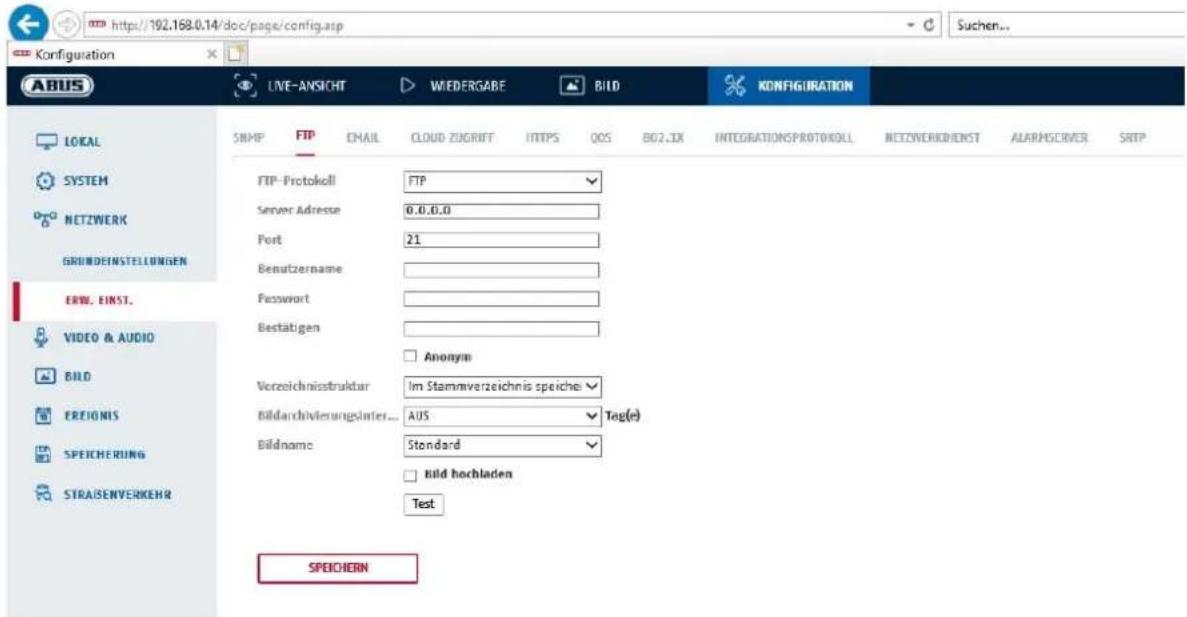

8.3.7 FTP 399

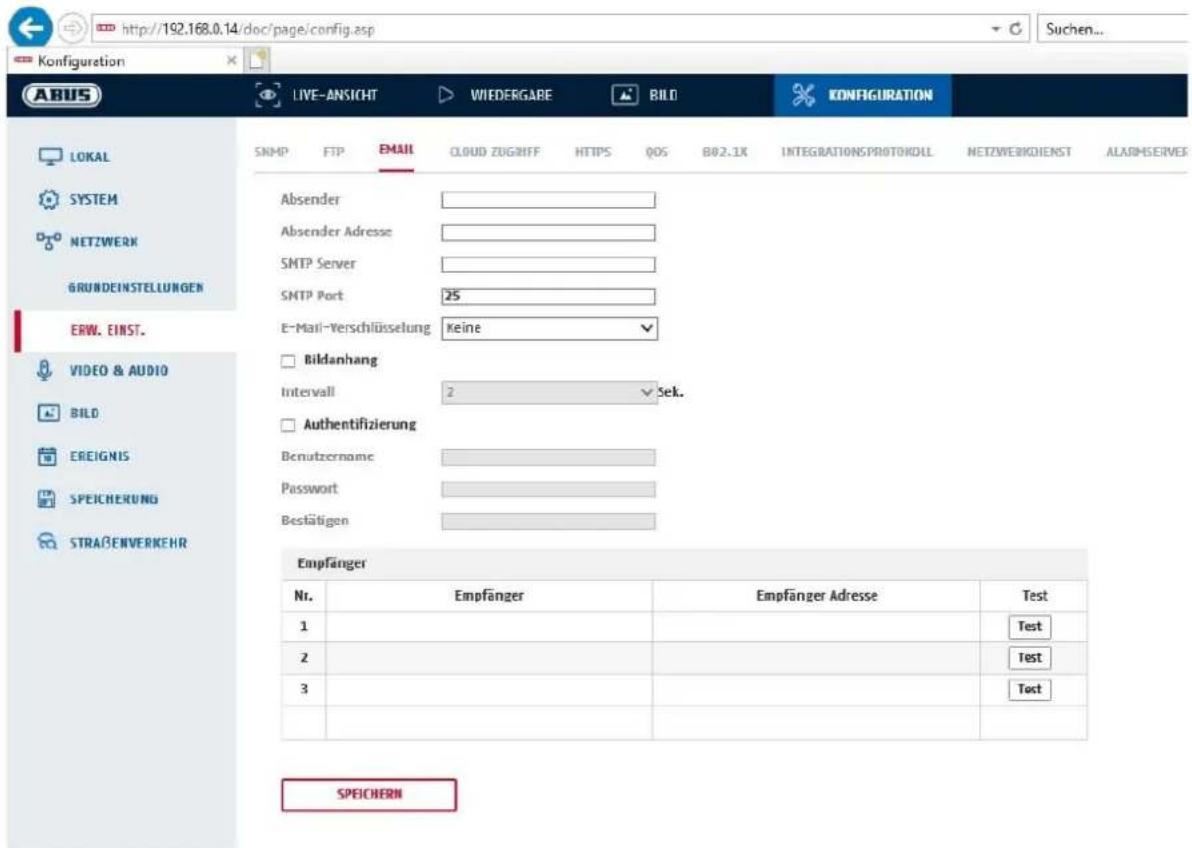

8.3.8 E-mail 400

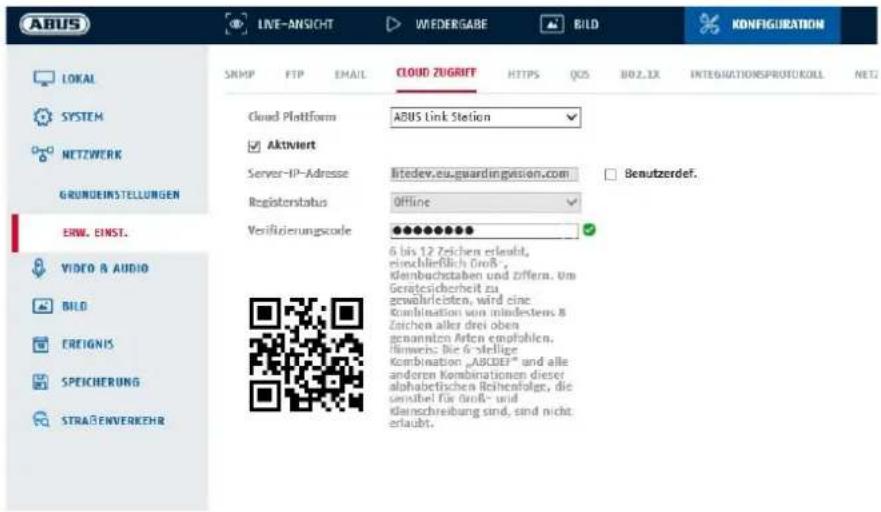

8.3.9 Accesso a cloud/ABUS Link Station 401
8.3.10 HTTPS 402
8.3.11 QoS....402
8.3.12 802.1X....403

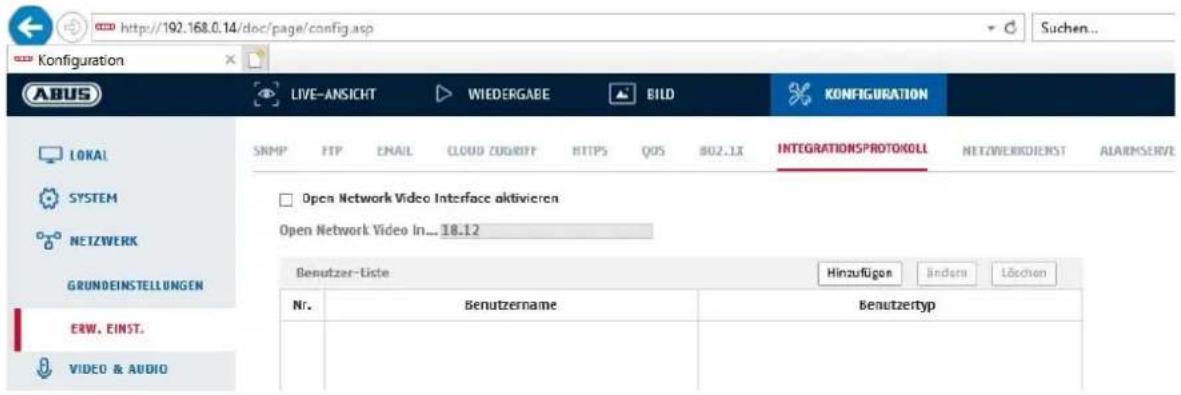

8.3.13 Protocollo di integrazione....403
8.3.14 Servizio di rete 403
8.3.15 Server di allarme....403

8.4 Video e Audio....404

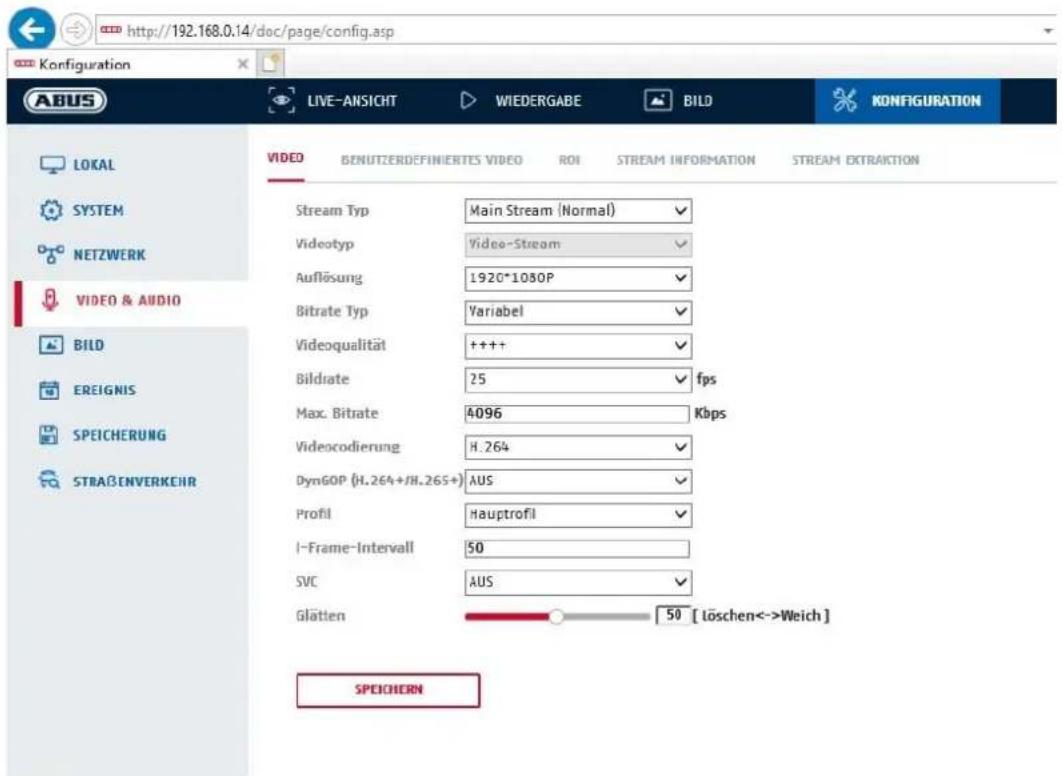

8.4.1 Impostazioni dello streaming video 404
8.4.2 Audio 405
8.4.3 ROI (Region of Interest)....405
8.4.4 Informazioni dello streaming 405

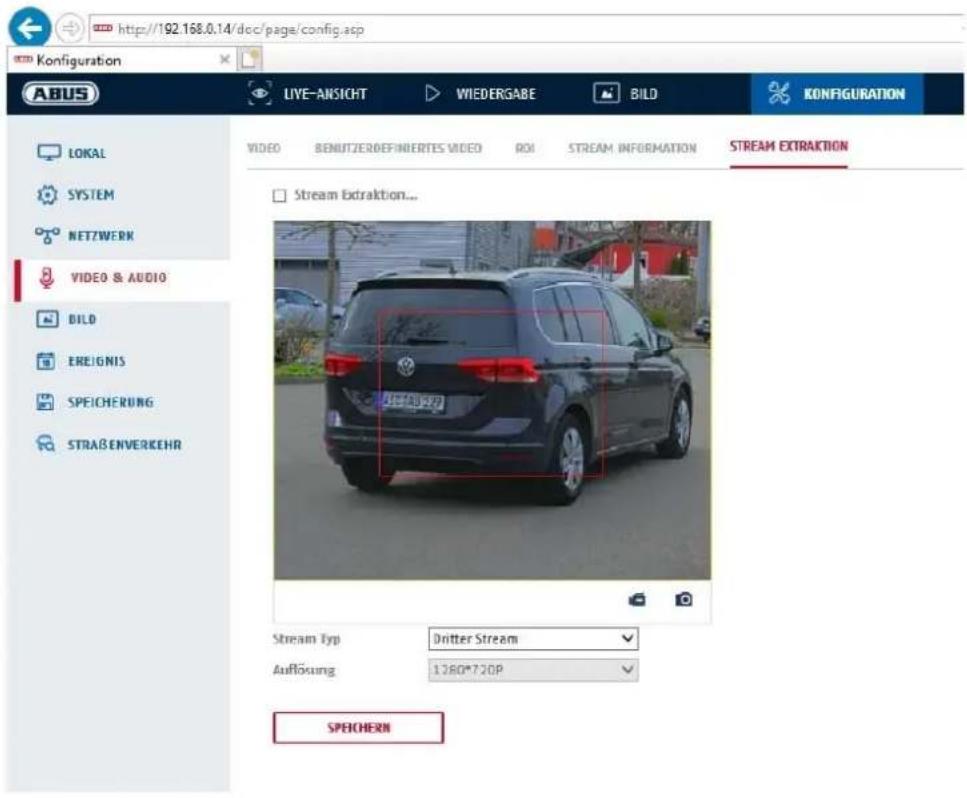

8.4.5 Estrazione dello streaming (risorsa VCA: sorveglianza)....406

8.5 Immagine 407

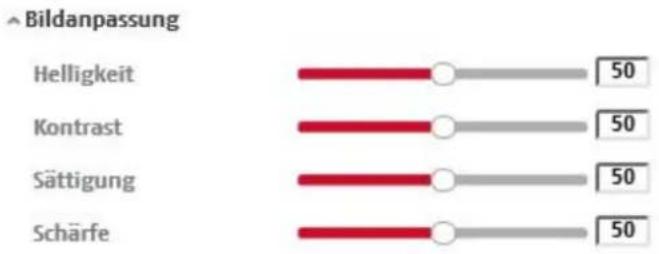

8.5.1 Impostazioni di visualizzazione....407

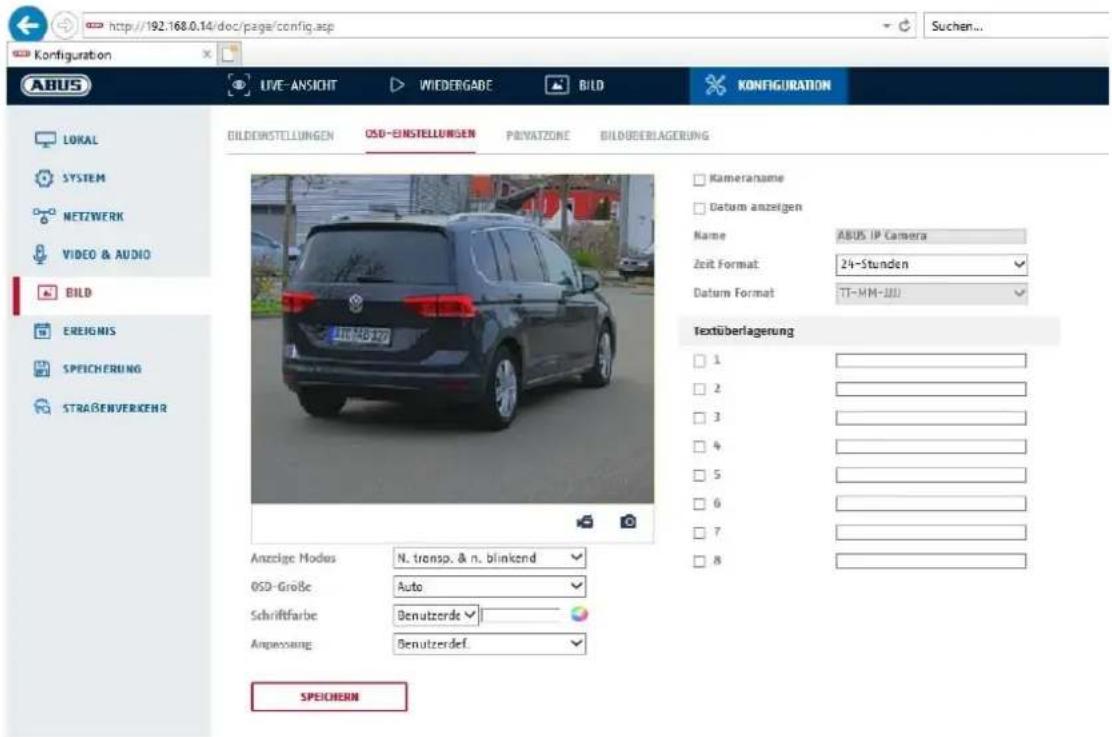

8.5.2 Impostazioni OSD 411
8.5.3 Mascheratura zone private....412
8.5.4 Modifica dei parametri dell'immagine....412

8.6 Eventi 413

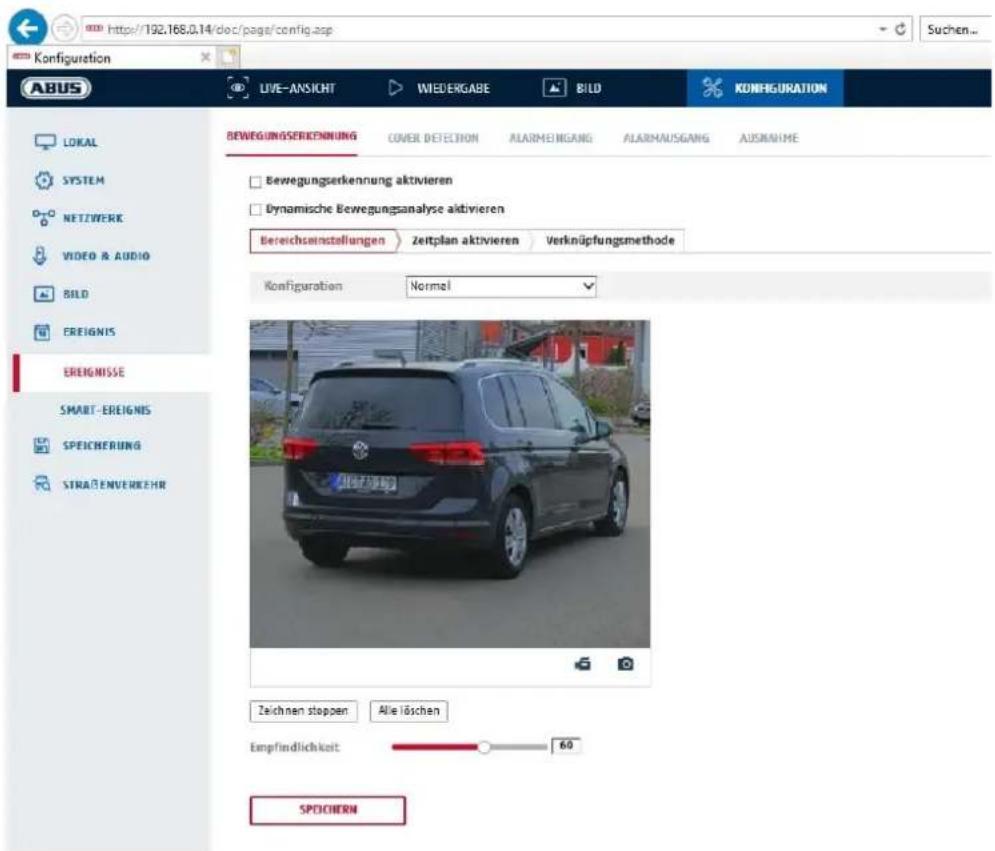

8.6.1 Rilevamento del movimento....413
8.6.2 Cover Detection 415

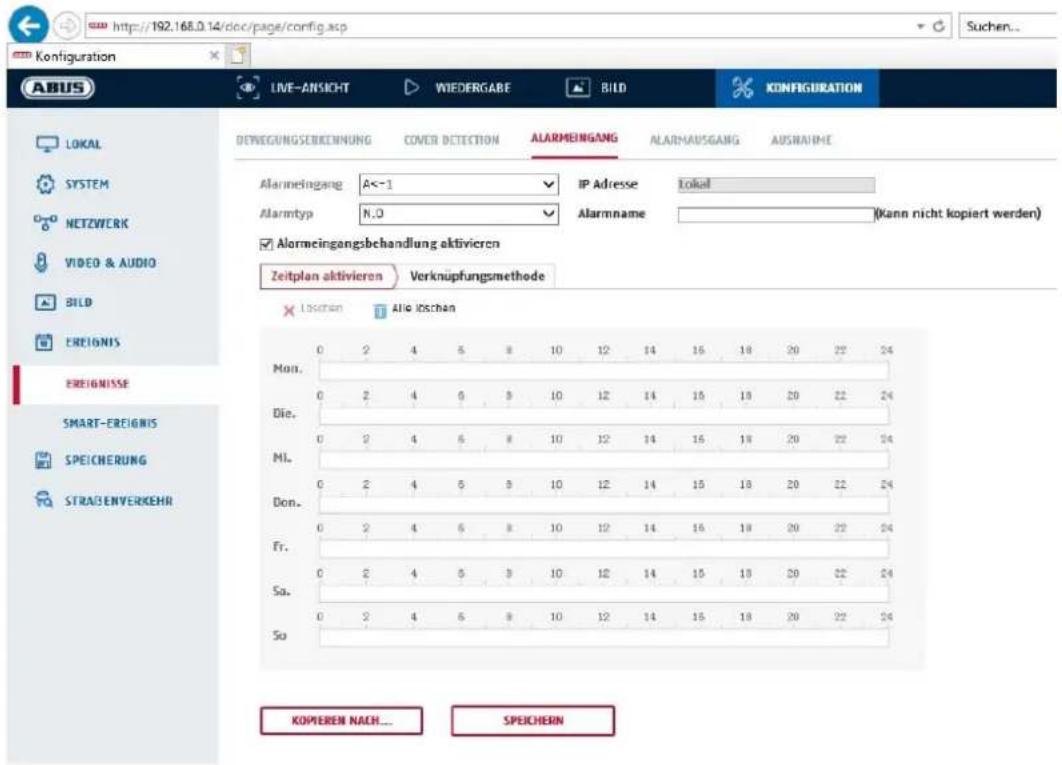

8.6.3 Ingresso allarme....416

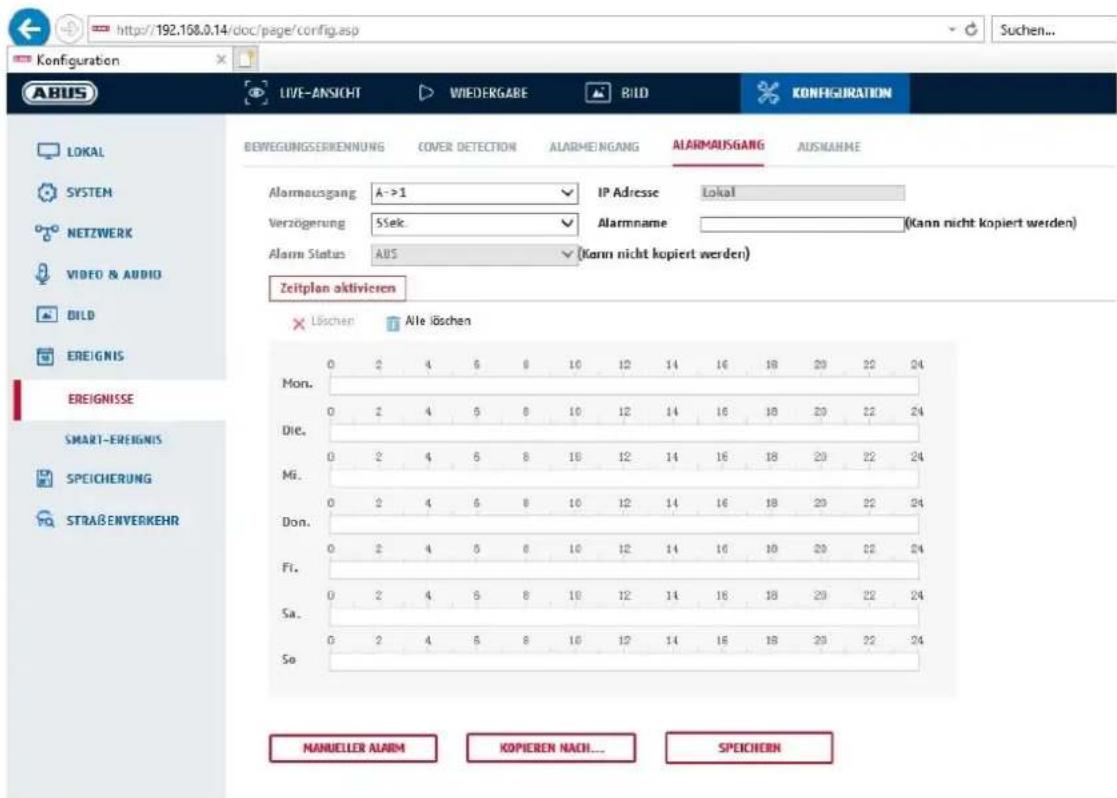

8.6.4 Uscita allarme 418
8.6.5 Eccezioni....419

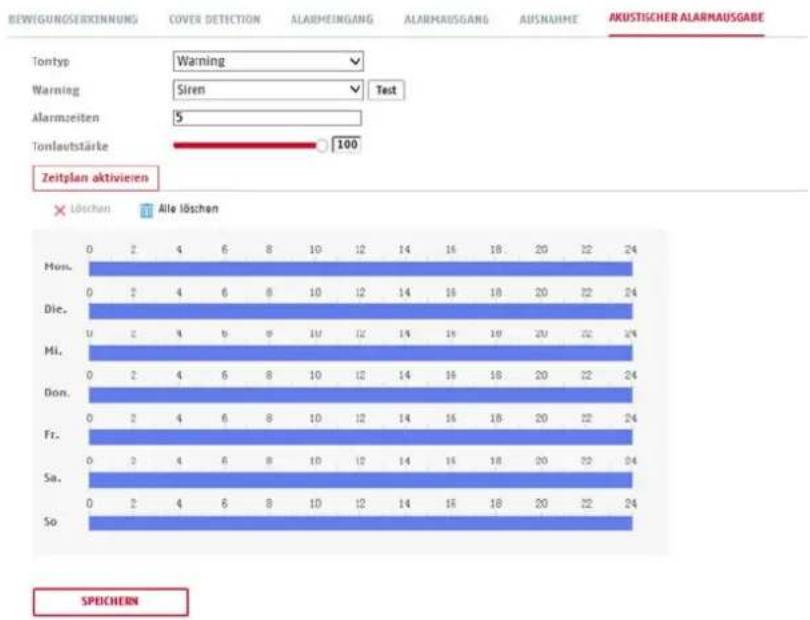

8.6.6 Uscita allarme acustico 419

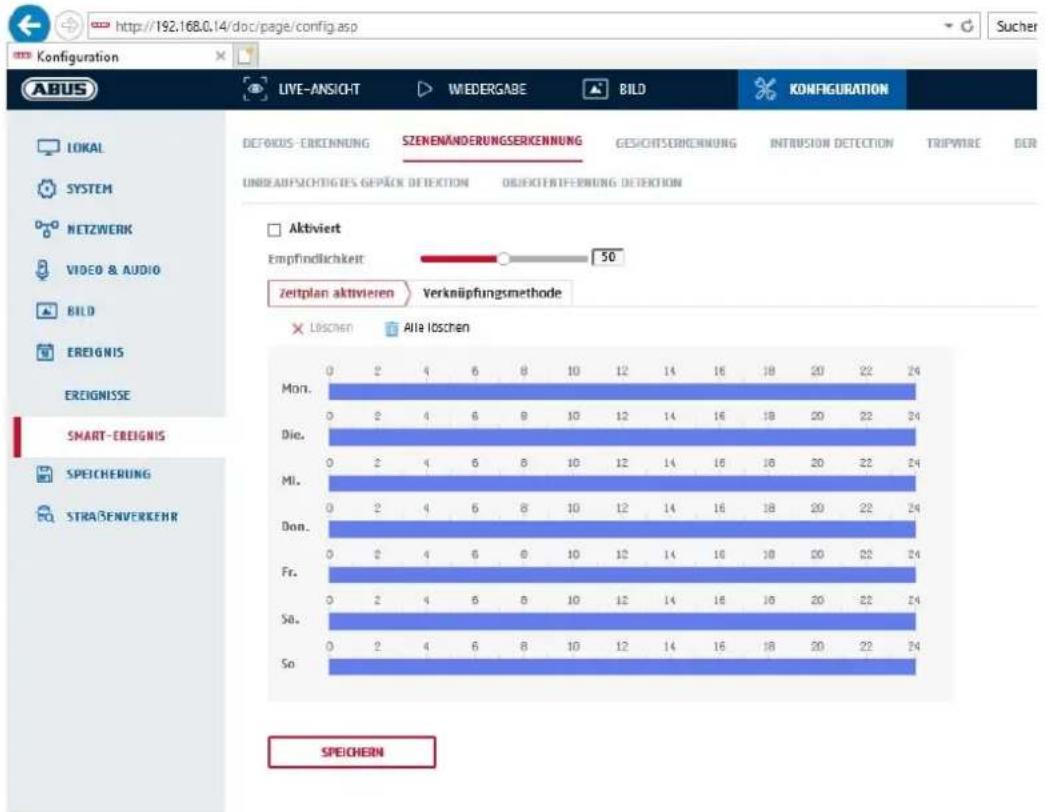

8.6.7 Rilevamento modifiche di scena (Scene Change Detection)....420

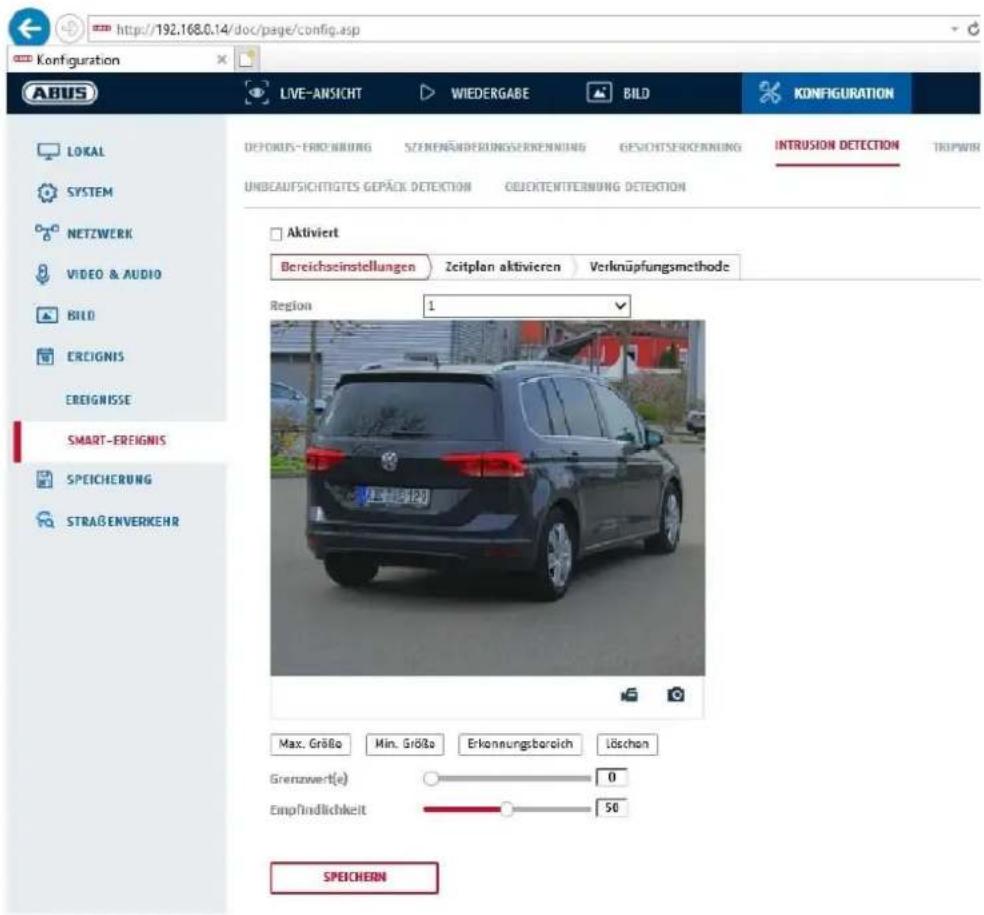

8.6.8 Intrusion Detection 421

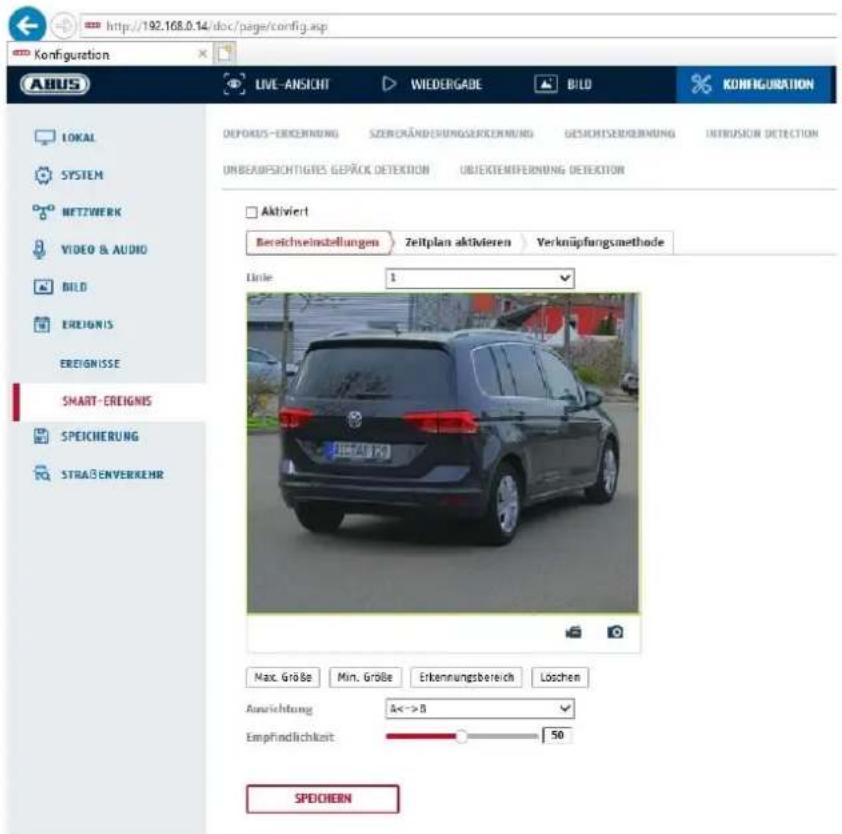

8.6.9 Tripwire 423

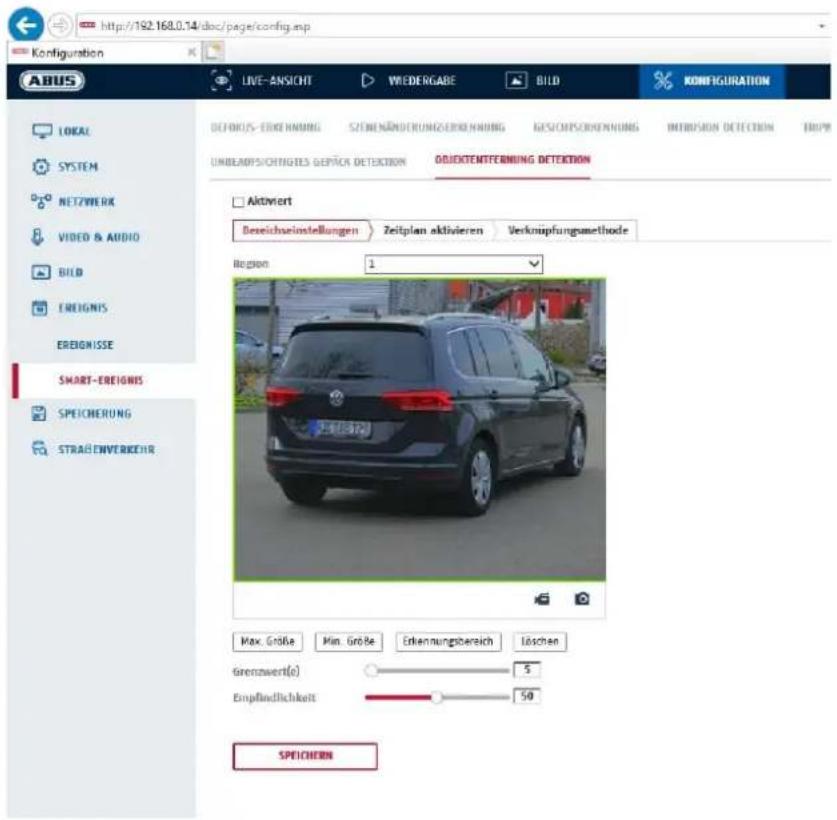

8.6.10 Rilevamento dell'ingresso area....425

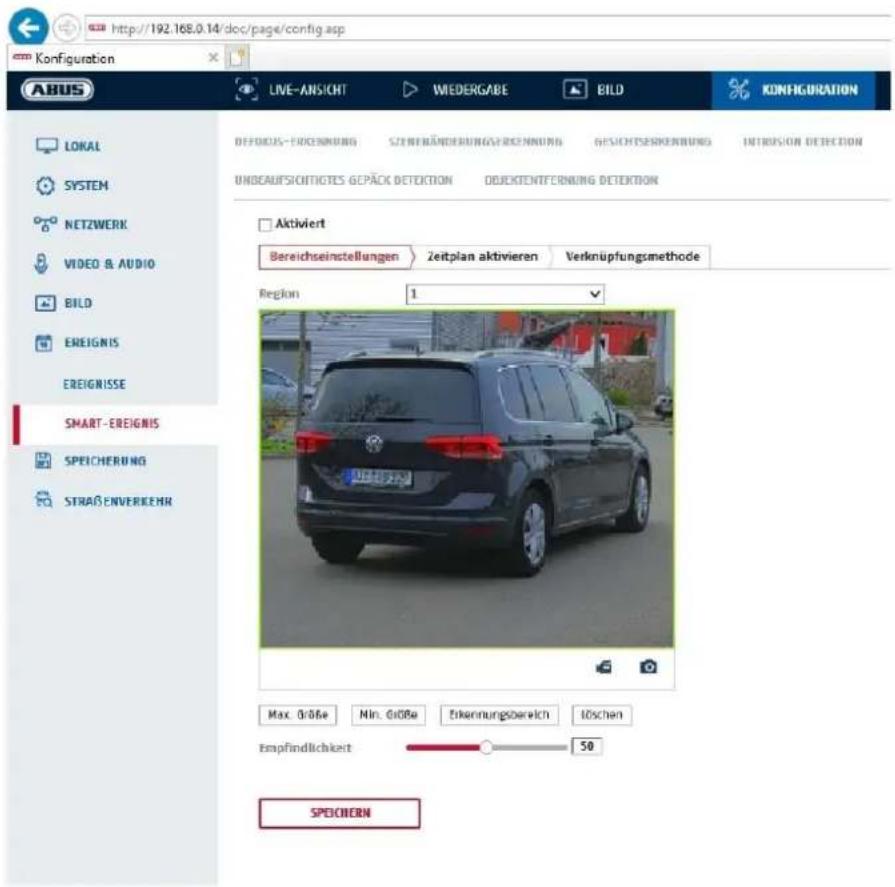

8.6.11 Rilevamento dell'uscita area 427

8.7 Salvataggio 430

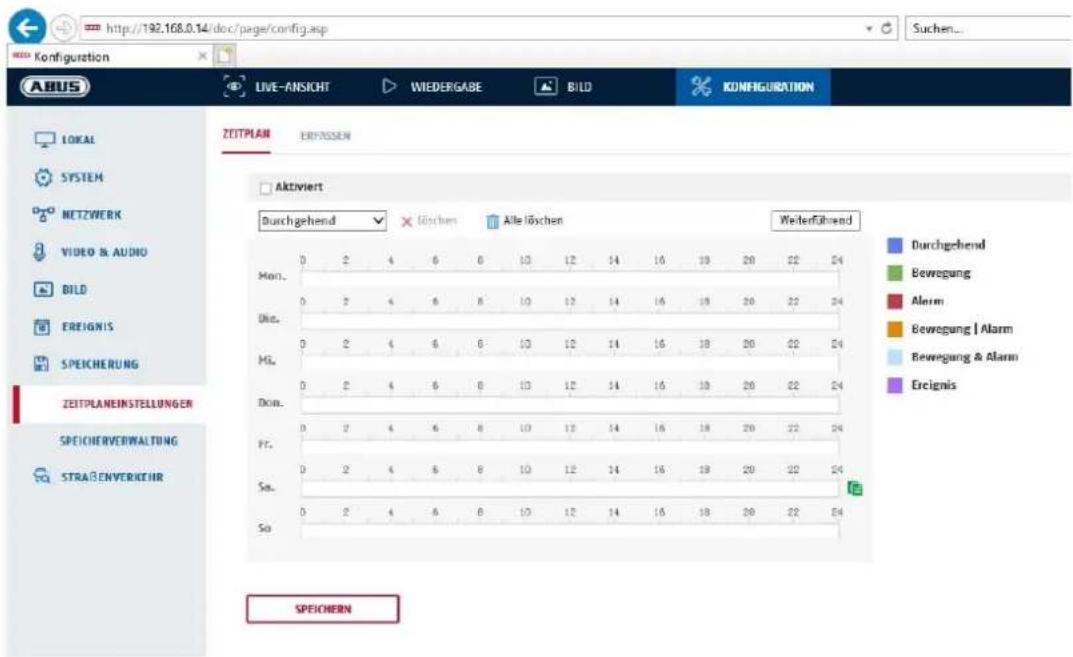

8.7.1 Calendario registrazioni ....430
8.7.2 Rilevamento/fotogramma 431

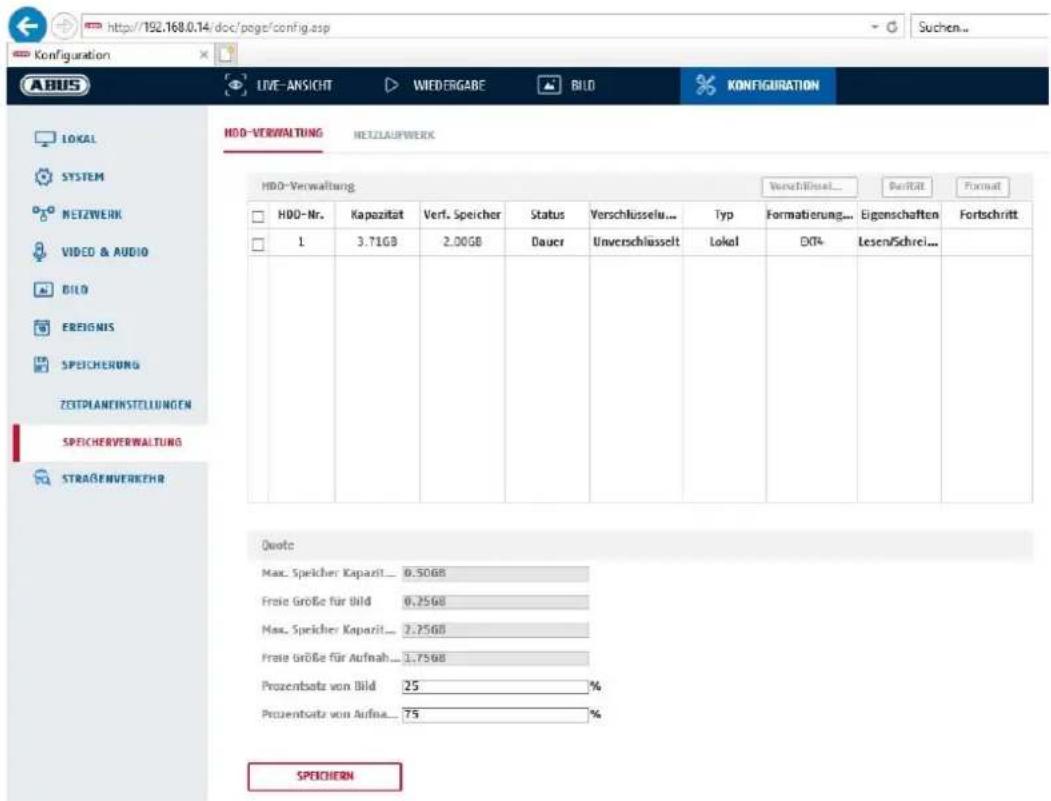

8.7.3 Gestione salvataggi....432
8.7.4 NAS....432

9. Manutenzione e pulizia....433

11.1 Manutenzione....433
11.2 Pulizia....433

10. Smaltimento 433

12. Avviso sulle licenze open source ....434

1. Conformità d'uso

Questa telecamera è predisposta alla videosorveglianza di ambienti interni ed esterni (a seconda del modello) in combinazione a un dispositivo di registrazione o a un adeguato dispositivo di visualizzazione (ad esempio un PC).

Un impiego diverso da quello descritto sopra può provocare il danneggiamento del prodotto e ulteriori pericoli. Qualsiasi altro impiego è considerato non conforme all'uso previsto e comporta la perdita della garanzia; inoltre si esclude qualsiasi responsabilità. Ciò vale anche quando vengono eseguite trasformazioni e/o modifiche al prodotto.

Invitiamo gli utenti a leggere interamente e attentamente le istruzioni per l'uso prima di mettere in funzione il prodotto. Le presenti istruzioni per l'uso contengono informazioni importanti sul montaggio e sul funzionamento.

2. Spiegazione dei simboli

	Il simbolo con il fulmine all'interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso che è necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

3. Caratteristiche e funzioni

N. articolo	Struttura Risoluzione		Distanza focale	IR WiFi Microfono			Ingresso allarme, uscita allarme
IPCB34511A	Mini Tube 4 MPx	2.8 mm -	- -
IPCB34511B	Mini Tube 4 MPx	4.0 mm -	- -
IPCB38511A	Mini Tube 8 MPx	2.8 mm -	- -
IPCB38511B	Mini Tube 8 MPx	4.0 mm -	- -
IPCB44511A	Mini Dome 4 MPx	2.8 mm -		-
IPCB44511B	Mini Dome 4 MPx	4.0 mm -		-
IPCB44611A	Mini Dome 4 MPx	2.8 mm -		-
IPCB44611B	Mini Dome 4 MPx	4.0 mm -		-
IPCB44561A	Mini Dome	4 MPx	2.8 mm				-
IPCB54511A	Dome	4 MPx 2.8	mm - - -
IPCB54511B	Dome	4 MPx 4.0	mm - - -
IPCB54611B	Dome	4 MPx 4.0	mm - - -
IPCB58511A	Dome	8 MPx 2.8	mm - - -
IPCB58511B	Dome	8 MPx 4.0	mm - - -
IPCB58611A	Dome	8 MPx 2.8	mm - - -
IPCB64521	Tube	4 MPx	2.8 - 12.0 mm		-	-
IPCB64621	Tube	4 MPx	2.8 - 12.0 mm		-	-
IPCB68521	Tube	8 MPx	2.8 - 12.0 mm		-	-
IPCB68621	Tube	8 MPx	2.8 - 12.0 mm		-	-
IPCB74521	Dome	4 MPx	2.8 - 12.0 mm		-	-
IPCB78521	Dome	8 MPx	2.8 - 12.0 mm		-	-
IPCS34511A	Tubo Midi 4 MPx	2.8 mm -		-
IPCS34511B	Tubo Mide 4 MPx	4.0 mm -		-
IPCS54511A	Dome fisso	4 MPx 2.8 mm	-	-
IPCS54511B	Dome fisso	4 MPx 4.0 mm	-	-
IPCS64511A	Dome fisso	4 MPx 2.8 mm	- - -
IPCS64511B	Tubo fisso	4 MPx 4.0 mm	- - -

La portata IR effettiva dipende dal luogo d'uso. Superfici che assorbono la luce o oggetti che non rifrangono la luce IR nel campo visivo riduco la portata IR, ovvero generano un'immagine video troppo scura. Oggetti rifrangenti nelle immediate vicinanze della telecamera (grondaia, parete) possono inoltre causare nell'immagine riflessi di disturbo della luce IR.

4. Descrizione dell'apparecchio

Per ulteriori informazioni sui collegamenti e sulla corretta installazione della telecamera IP, consultare la guida all'installazione, disponibile all'indirizzo www.abus.com.

5. Descrizione dei collegamenti

Per ulteriori informazioni sui collegamenti e sulla corretta installazione della telecamera IP, consultare la guida all'installazione, disponibile all'indirizzo www.abus.com.

6. Prima messa in funzione

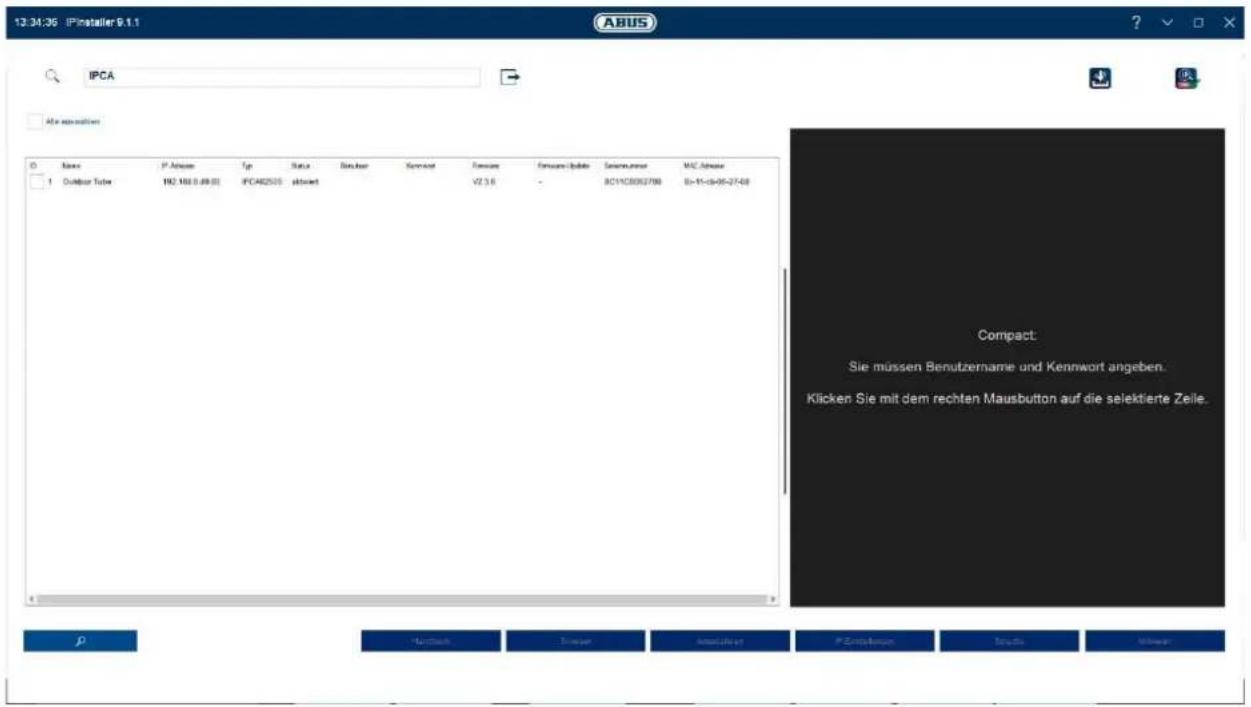

6.1 Utilizzo di ABUS IP Installer per la ricerca delle telecamere

Installare e avviare ABUS IP Installer. Questo è disponibile sulla pagina Web ABUS www.abus.com del rispettivo prodotto.

Ora la telecamera IP dovrebbe apparire nell'elenco di selezione, eventualmente ancora con l'indirizzo IP non conforme alla rete di destinazione. Le impostazioni IP della telecamera possono essere modificate tramite l'IP Installer.

Tramite il pulsante "Browser" è possibile aprire una telecamera selezionata in precedenza direttamente nel browser Internet (viene utilizzato il browser impostato come standard da Windows).

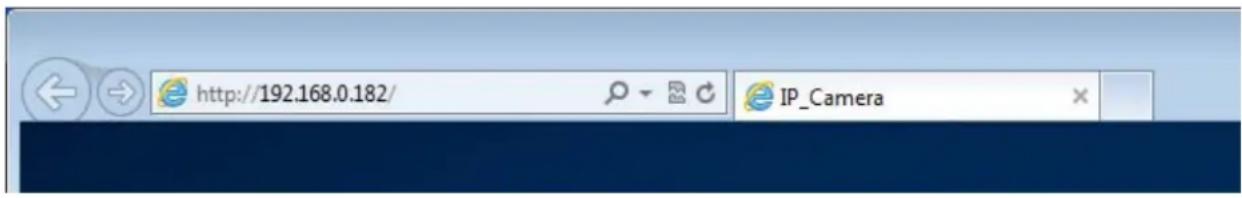

6.2 Accesso alla telecamera di rete tramite browser web

Inserire l'indirizzo IP della telecamera nella barra degli indirizzi del browser (su Internet Explorer è necessario aggiungere "Fehler! Linkreferenz ungültig." davanti all'indirizzo IP qualora la porta http sia stata modificata).

http://192.168.0.182/ IP_Camera

6.3. Avvertenze generali sull'utilizzo delle pagine di impostazione

Elemento di funzione Descrizione
	Salvare le impostazioni effettuate sulla pagina.Notare che le impostazioni vengono salvate solo dopo aver premuto il pulsante di salvataggio.
	Funzione attivata
	Funzione disattivata
	Scelta elenchi
	Campo per l'immissione
	Regolatore a scorrimento

6.4 Installazione del plug-in video

Internet Explorer

Per la riproduzione dei video su Internet Explorer viene utilizzato un cosiddetto plug-in ActiveX. Questo plug-in deve essere installato nel browser. La relativa richiesta di installazione compare subito dopo aver immesso nome utente e password.

Se in Internet Explorer l'installazione del plug-in ActiveX viene bloccata, è necessario ridurre le impostazioni di sicurezza per l'installazione/inizializzazione di ActiveX.

Per la riproduzione video in questi browser è necessario un ulteriore video plug-in. Questo plug-in può essere scaricato e installato sul PC nell'area in alto a destra della visualizzazione live.

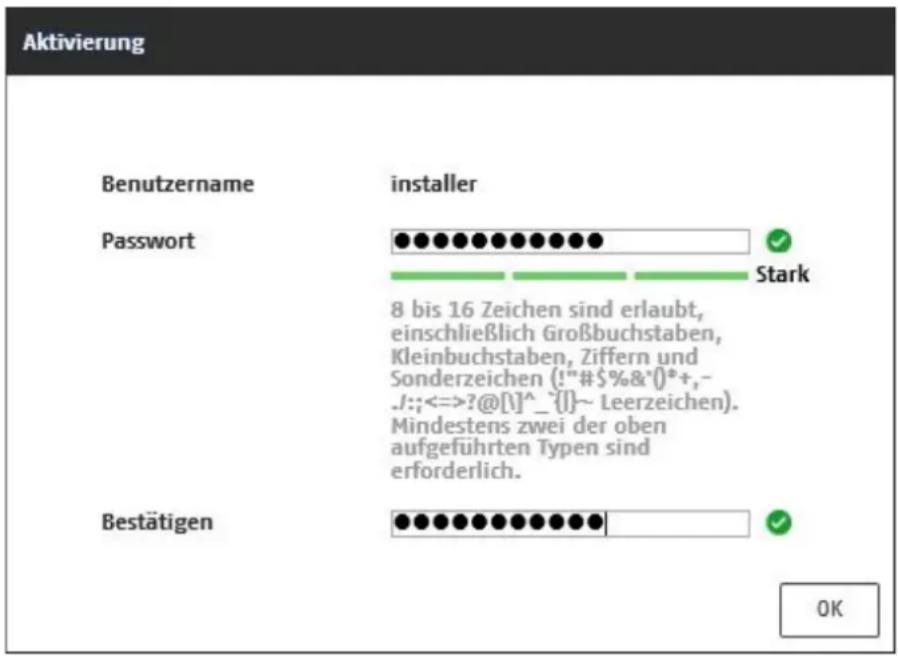

6.5 Impostazione della prima password

Per motivi di sicurezza informatica, è necessario utilizzare una password sicura con lettere minuscole, maiuscole, numeri e simboli.

Le impostazioni di fabbrica non prevedono alcuna password predefinita, questa deve essere inserita al primo utilizzo della telecamera. Dovrà però essere inserita al primo utilizzo della telecamera, tramite l'IP Installer ABUS (pulsante "Attiva") o tramite il sito web.

Una password sicura deve soddisfare i seguenti requisiti:

• 8-16 caratteri
• Caratteri validi: Numeri, lettere minuscole, lettere maiuscole, simboli (!"#\$%&()*+,-./;;<=>?@[^_{||}\~spazio)
• Devono essere utilizzati almeno 2 tipi di carattere

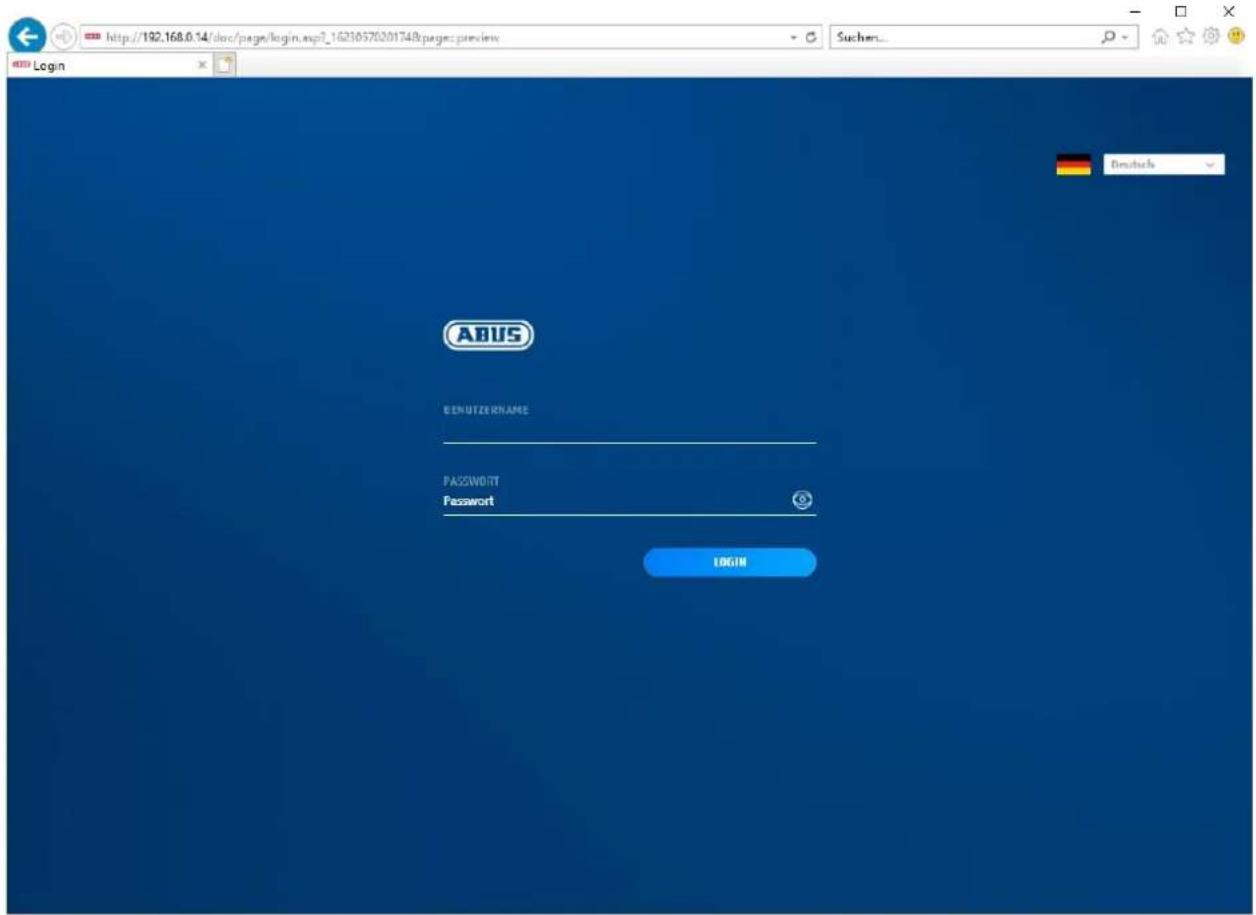

6.6 Pagina iniziale (pagina di accesso)

Dopo aver inserito l'indirizzo IP nella barra degli indirizzi del browser e aver aperto la pagina, appare la pagina iniziale.

http://192.168.0.14/doc/page/login.asp?_16210570201748\pages:preview Login Abus DEKUTZERNAME PASSWORD Password LOGIN

6.7 Account utente e password

Panoramica sui tipi di utente con descrizioni di nome utente, password standard e relativi privilegi:

Tipo utente Nome utente Password standard Privilegi
Amministratore(per l'accesso tramite browser web, app mobile o dispositivo di registrazione)	installer		• Accesso totale
Gestore	modificabile tramite admin>		Attivabile singolarmente:• Visualizzazione live• Riproduzione SD/NAS• Ricerca fotogramma SD/NAS• Comando (PT)Z• Registrazione manuale• Riavvio• Audio a 2 canali• Formattazione della scheda SD• Modifica dei parametri nelle impostazioni
Utente(per l'accesso tramite browser web)			• Visualizzazione live• Riproduzione SD/NAS• Ricerca fotogramma SD/NAS

6.8 Collegamento della telecamera a un NVR ABUS

Per collegare la telecamera a un NVR ABUS sono necessari i seguenti dati:

• Indirizzo IP/Nome dominio
• Porta server (Standard 8000)
• Nome utente: installer
• Password: (assegnata e modificabile tramite installer)

6.9 Integrazione della telecamera nell'applicazione ABUS Link Station

Informazioni sulla funzione P2P Cloud:

• QR code o parte a 9 cifre del numero di serie del software
  (esempio: IPCS6213020210121AAWRF12345678)
• Password assegnata per la funzione P2P Cloud

Alternativa:

i seguenti dati sono necessari per l'integrazione della telecamera tramite l'indirizzo IP:

• Indirizzo IP/Nome dominio
• Porta server (Standard 8000)
• Nome utente: installer
• Password: (assegnata e modificabile tramite installer)

6.10 Integrazione della telecamera in ABUS CMS

I dati seguenti sono necessari per integrare la telecamera nel software ABUS CMS:

• Indirizzo IP/Nome dominio
• Porta http (Standard 80)
• Porta rtsp (Standard 554)
• Nome utente: installer
• Password: (assegnata e modificabile tramite installer)

6.11 Note sull'installazione per l'utilizzo del rilevamento degli oggetti

Il rilevamento degli oggetti della telecamera è in grado di riconoscere persone e veicoli come oggetti. In questo modo, altre influenze interferenti vengono ignorate.

Per ottenere una prestazione ottimale del rilevamento degli oggetti, devono essere osservate certe condizioni quadro durante l'installazione o il campo visivo della telecamera.

1. L'altezza di installazione della telecamera deve corrispondere a un intervallo compreso tra 2,5 e 5 metri. L'inclinazione non deve superare i 10 gradi.
2. L'altezza dell'oggetto nell'inquadratura selezionata deve essere compresa tra 1/16 e 1/2 dell'altezza dell'immagine. Se gli oggetti nell'immagine vengono visualizzati troppo grandi o troppo piccoli, è probabile che questi non vengano riconosciuti correttamente.
3. Si noti che una determinata area sottostante la telecamera non è monitorata.
4. La distanza massima di monitoraggio a seconda della lunghezza focale della telecamera è la seguente:

Distanza focale	Distanza max. di monitoraggio
2.8 mm 10 m
4 mm 15 m
6 mm 22 m
8 mm 30 m
12 mm 40 m

1. Le superfici riflettenti nell'inquadratura possono ostacolare il rilevamento degli oggetti.
2. Assicurarsi che l'inquadratura non comprenda rami o foglie in prossimità della telecamera.
3. Le telecamere Dome con cupola sono meno adatte al sorveglianza di esterni con il rilevamento degli oggetti, poiché la dispersione o i riflessi della luce possono verificarsi nella cupola. Questo influenza il rilevamento degli oggetti.
4. Non utilizzare il rilevamento di oggetti in aree con un numero o una frequenza di oggetti (persone, veicoli) corrispondentemente elevati. Questo si traduce in un numero elevato di allarmi.

7. Funzioni utente

Aprire la pagina iniziale della telecamera di rete. La pagina è suddivisa nelle seguenti aree principali:

Barra dei menu Visualizzazione di Barre di controllo

7.1 Barra dei menu

Cliccando sulla scheda corrispondente, selezionare la voce "Visualizzazione live", "Riproduzione", "Immagine" o "Configurazione".

Pulsante Descrizione
		Visualizzazione dell'utente attualmente registrato
		Logout dell'utente
Visualizzazione live Visualizzazione dell'immagine live
Riproduzione Riproduzione di dati video sulla scheda microSD
Immagine		Recupero di fotogrammi memorizzati (ad es. targhe rilevate)
Configurazione Pagine di configurazione della telecamera IP

7.2 Visualizzazione delle immagini live

Cliccando due volte è possibile passare alla visualizzazione a immagine intera. Nella barra di controllo in basso a sinistra si trova un pulsante per regolare il formato di visualizzazione.

Pulsante Descrizione
	Visualizzazione su schermo 4:3
	Attivazione visualizzazione 16:9
	Visualizzazione nelle dimensioni originali
	Adattamento automatico della vista in base alla finestra del browser

7.3 Barra di controllo

Pulsante Descrizione
	Selezione dello streaming video
	Selezione del plug-in video (ABUS_IPC_Web_Plugin o Quicktime Video Plugin installato)
	Attivazione del microfono del PC per la comunicazione audio a 2 canali
	Contatore pixel (funzione per determinare il numero minimo di pixel orizzontali di una targa)
	Avvio/arresto della visualizzazione live
	Istantanea su PC
	Avvio/arresto della registrazione manuale su PC
	Zoom digitale
	Attivazione dell'altoparlante su PC, impostazione del volume incl.
	Obiettivo Zoom - / Zoom + (se presente)
	Obiettivo Focus - / Focus + (se presente)

7.4 Riproduzione

In questo menu è possibile effettuare una ricerca delle riprese registrate sul supporto di archiviazione o sull'unità locale corrispondente e scaricarle su PC (ad es., la scheda SD).

Pulsante Descrizione
	Arresti della riproduzione
	Riduzione della velocità di riproduzione
	Pausa
	Aumento della velocità di riproduzione
	Riproduzione in avanti fotogramma per fotogramma
	Salvataggio fotogramma su PC
	Funzione clip video
	Zoom digitale (anche durante la riproduzione)
	Attivazione dell'altoparlante su PC, impostazione del volume incl.
	Download dei file video registrati
	Calendario con selezione del giorno. Un triangolo blu mostra che le registrazioni sono disponibili nel giorno indicato.
■ Durchgehend■ Alarm	Contrassegno del tipo di registrazione (registrazione continua o di eventi)

Potrebbe essere necessario avviare il browser con i cosiddetti diritti di amministratore per salvare con esito positivo i file su PC.

Wiedergabe http://192.168.0.24/doc/page/playback.asp Suches... ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION installer LOGOUT Karolnr.: 1 Status: Sue OM 2021 So Mo Di Mi Do Fr Sa 26 27 28 29 30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 4* 4* 4* 4* 4* 4* 4* 4* 4* 4* 31 3 3 3 3 3 3 SUCHEN Wiedergabezelt einstellen 60 : 60 : 60 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00 13:00 14:00 Befeld Durchgehend Alarm Hanuell

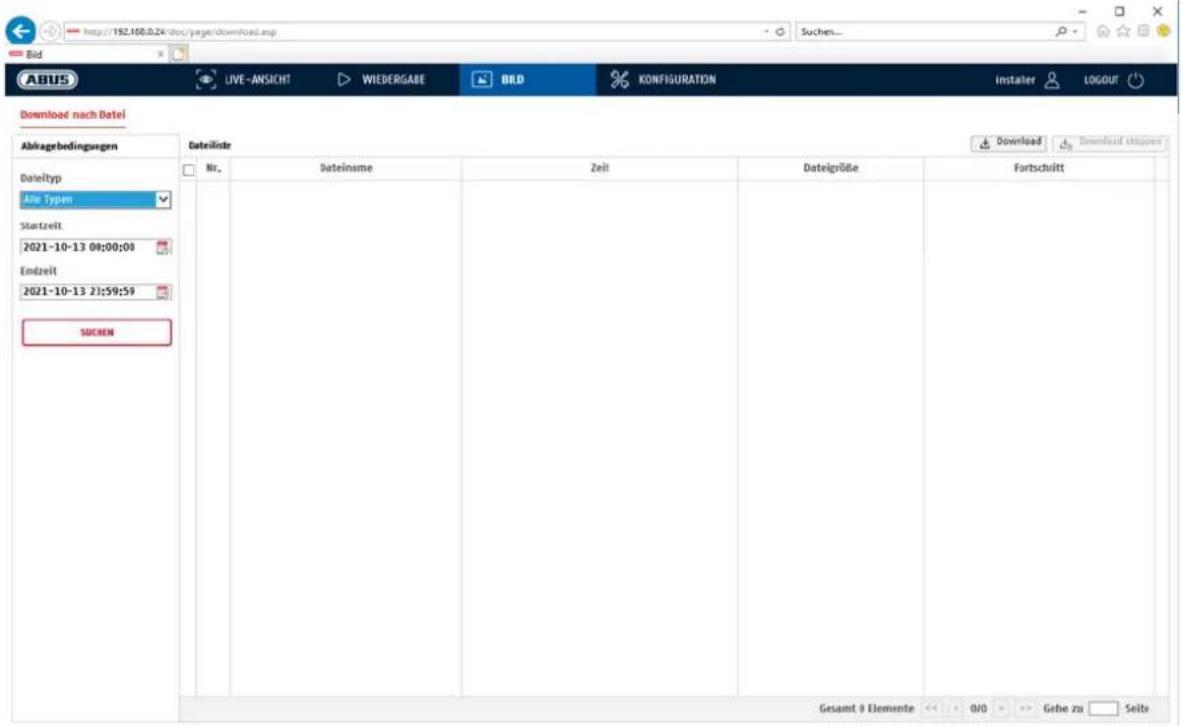

7.5 Immagine

In questo menu è possibile scaricare i fotogrammi dal supporto di archiviazione o dall'unità locale corrispondente su PC (ad es. la scheda SD).

Tipo di file: selezionare il tipo di evento che ha causato il salvataggio del fotogramma e che si vuole cercare

Ora di inizio/ora di fine: Delimitazione data e ora

Cerca: Inizia ricerca

Download: selezionare i file che si desidera scaricare.

Premere questo pulsante per iniziare il download.

Potrebbe essere necessario avviare il browser con i cosiddetti diritti di amministratore per salvare con esito positivo i file su PC.

8.1 Configurazione locale

Alla voce di menu “Configurazione locale” è possibile effettuare le impostazioni per la vista live, il percorso dei file di registrazione e delle istantanee.

Parametri della visualizzazione live

Qui è possibile impostare il tipo di protocollo e le prestazioni di visualizzazione live della telecamera.

Protocollo

TCP: Protocollo di controllo della trasmissione: Protocollo di trasmissione con protezione contro gli errori. In caso di errore di trasmissione, i pacchetti vengono di nuovo inviati. Tuttavia, se la frequenza di errore è troppo alta, questo protocollo risulta negativo per la trasmissione in tempo reale.

UDP: Trasmissione di audio e video in tempo reale senza meccanismo di sicurezza MULTICAST: utilizzo del protocollo multicast (i componenti della rete devono supportare Multicast) Altre impostazioni Multicast si trovano alla voce Configurazione / Rete. HTTP: I dati di controllo e i dati video sono tunnellizzati attraverso la porta http.

Performance visualizzazione live

Qui è possibile salvare l'impostazione della performance per la visualizzazione live.

Indicatore live (informazioni sulle regole)

Non appena questa funzione viene attivata, viene mostrato un riquadro attorno al settore coinvolto dell'immagine live in caso di rilevamento del movimento utilizzato e attivato.

Formato immagine

Impostazione per determinare in quale formato salvare l'immagine singola dalla visualizzazione live (pulsante Immagine istantanea) (JPEG, BMP).

Impostazioni dei file di registrazione

Qui è possibile definire le dimensioni dei file per la registrazione, il percorso di registrazione e il percorso dei file scaricati. Per acquisire le modifiche, cliccare su “Salva”.

Dimensione file di registrazione

Per la dimensione dei file di registrazione e dei video scaricati è possibile scegliere fra le dimensioni disponibili di 256 MB, 512 MB e 1 GB.

Salva con nome

Qui è possibile definire il percorso del file che deve essere utilizzato per le registrazioni manuali. Il percorso standard utilizzato è: C:\\\Web\RecordFiles.

Salva con nome il file scaricato

Qui è possibile impostare il percorso del file per i video scaricati. Il percorso standard memorizzato è il seguente: C:\\\Web\DownloadFiles

Impostazioni salvataggio immagine

Qui è possibile impostare i percorsi per le istantanee, le istantanee scattate durante la riproduzione e i clip tagliati.

Salva con nome istantanea in tempo reale

Selezionare il percorso del file per le istantanee scattate in modalità di vista in tempo reale. Il percorso standard memorizzato è il seguente: C:\\\Web\CaptureFiles

Salva istantanea durante la riproduzione

Qui è possibile impostare il percorso da utilizzare per salvare le istantanee scattate durante la riproduzione. Il percorso standard memorizzato è il seguente: C:\\\Web\PlaybackPics

Salva clip con nome

Qui è possibile impostare il percorso da utilizzare per salvare i clip tagliati. Il percorso standard memorizzato è il seguente: C:\\\Web\PlaybackFiles

8.2 Sistema

8.2.1 Impostazioni del sistema

8.2.1.1 Informazioni di base

Nome dell'apparecchio:

Qui è possibile assegnare un nome alla telecamera. Cliccare su "Salva" per acquisire il nome.

Modello:

Visualizzazione del codice modello

Numero di serie:

Visualizzazione del numero di serie

Versione firmware:

Visualizzazione della versione del firmware

Versione codifica:

Visualizzazione della versione del metodo di codifica

Numero canali:

Visualizzazione del numero di canali

Numero HDD/SD:

Numero di supporti di memoria installati (schede SD: max. 1)

N. ingressi allarme:

Visualizzazione del numero di ingressi allarme

N. uscite allarme:

Visualizzazione del numero di uscite allarme

8.2.1.2 Impostazioni ora

Selezione del fuso orario (GMT)

Metodo di impostazione dell'ora

NTP

Con l'ausilio del protocollo NTP (Network Time Protocol) è possibile sincronizzare l'ora della telecamera con un server temporale. Attivare il protocollo NTP per utilizzare la funzione.

Indirizzo del server

Indirizzo IP del server NTP.

Porta NTP

Numero della porta di rete del servizio NTP (porta standard: 123)

Intervallo di aggiornamento NTP

1-10080 min.

Sincr. ora manuale

Ora apparecchio

Visualizzazione dell'ora del computer

Impostazione ora

Visualizzazione dell'ora attuale in base all'impostazione del fuso orario effettuata.

Fare clic su "Sincronizzazione ora con il PC" per acquisire l'ora del computer.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.2.1.3 DST / Ora legale

Attivare l'ora legale

Selezionare "Ora legale" per adattare automaticamente l'ora del sistema all'ora legale.

Ora di inizio

Stabilire la data per il passaggio all'ora legale.

Ora di fine

Stabilire la data per il passaggio all'ora solare.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.2.1.4 RS-232

L'interfaccia RS-232 per scopi di servizio.

8.2.1.5 Risorsa VCA

La telecamera IP può essere utilizzata in 2 modi diversi. Questa impostazione influenza direttamente alcune funzioni o visualizzazioni di menu nel browser.

Modalità evento smart (standard):

in questa modalità, sono disponibili solo 2 streaming video (1° e 2° streaming video). Questi sono sufficienti per la maggior parte delle applicazioni. In particolare, sono disponibili funzioni VCA con rilevamento degli oggetti (persone, veicoli) (ad esempio, Tripwire o Intrusion Detection).

Modalità di sorveglianza:

in questa modalità, sono disponibili 3 streaming video. Le funzioni VCA (Video Content Analysis) come Tripwire o Intrusion Detection non sono disponibili per la selezione. Tutte le risorse DSP vengono utilizzate per generare gli streaming video.

8.2.1.6 Informazioni su/di licenza

Indicazione delle informazioni di licenza

8.2.2 Manutenzione

8.2.2.1 Aggiornamento e manutenzione

Cliccare su "Riavvio" per riavviare l'apparecchio.

Standard

Reset

Cliccare su "Reset" per ripristinare tutti i parametri alle impostazioni standard, ad esclusione dei parametri IP.

Standard

Selezionare questa voce per ripristinare tutti i parametri alle impostazioni standard.

Imp. file di config.

File di config.

Selezionare qui il percorso da utilizzare per importare un file di configurazione.

Stato

Visualizzazione dello stato dell'importazione

Esp. file di config.

Cliccare su "Esporta" per esportare un file di configurazione.

Aggiornamento remoto

Firmware

Selezionare il percorso da utilizzare per installare il nuovo firmware sulla telecamera.

Stato

Visualizzazione dello stato dell'aggiornamento.

Riavvio automatico

Attivare il riavvio automatico / tempo di riavvio:

È possibile eseguire un riavvio automatico alla settimana. Selezionare a tale scopo il giorno e l'ora.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.2.2.2 Protocollo

A questa voce vengono mostrate le informazioni log della telecamera. Per salvare le informazioni log è necessario installare una scheda SD nella telecamera.

8.2.2.3 Protocollo di verifica della sicurezza

Questo protocollo mostra maggiori dettagli sugli accessi dei client alla telecamera. Questo elenco può essere esportato come file Excel.

In alternativa, le informazioni log possono essere inviate direttamente a un server TCP (Log Server) (ad es. utilizzando il software "Hercules SETUP utility" di "HW-group.com").

Inoltre, è possibile creare un certificato autofirmato o caricare un certificato CA in questa pagina del menu.

8.2.3 Sicurezza

8.2.3.1 Autenticazione

In questa voce di menu è possibile eseguire le impostazioni per la sicurezza o la crittografia dell'accesso alla pagina web della telecamera, nonché recuperare lo streaming video tramite protocollo RTSP.

Autenticazione RTSP:

I meccanismi di autenticazione "digest" e "basic" sono supportati.

L'impostazione "digest" è raccomandata se il client la supporta.

Algoritmo RTSP Digest: MD5 - funzione di hash crittografica

SHA256 - funzione di hash crittografica potenziata per la sicurezza

Autenticazione WEB:

I meccanismi di autenticazione "digest" e "basic" sono supportati. L'impostazione "digest/basic" offre una maggiore compatibilità con diversi client.

Autenticazione WEB Digest: MD5 - funzione di hash crittografica

SHA256 - funzione di hash crittografica potenziata per la sicurezza

Acquisire le impostazioni effettuate cliccando su "Salva"

8.2.3.2 Filtro indirizzi IP

Abilita il filtro indirizzi IP

La funzione di filtro viene attivata inserendo il segno di spunta.

Tipo di filtro indirizzi IP

Ammessi: gli indirizzi IP indicati sotto sono ammessi per eseguire l'accesso alla telecamera.

Vietati: gli indirizzi IP indicati sotto vengono bloccati. Per l'inserimento degli indirizzi IP viene utilizzato il formato xxx.xxx.xxx.xxx.

8.2.3.3 Servizio di sicurezza

Questa funzione attiva la porta Telnet e il protocollo Telnet.

Attivazione del blocco per login illegali

Attivando questa funzione, l'accesso alla telecamera tramite l'interfaccia web viene bloccato se viene inserito un nome utente o una password errati (3x ... 20x).

8.2.3.4 Sicurezza avanzata

Attivare il timeout di controllo:

se non si riesce a controllare la telecamera tramite l'interfaccia web per un certo lasso di tempo (1 - 60 min., standard 15 min.), l'utente viene disconnesso.

8.2.4 Gestione degli utenti

A questa voce di menu è possibile aggiungere, modificare o cancellare utenti.

Per aggiungere o modificare un utente, cliccare su "Aggiungi" o su "Modifica".

Viene visualizzata una nuova finestra con i dati e le autorizzazioni.

Nome utente

Assegnare qui il nome utente che deve essere inserito per effettuare l'accesso alla telecamera

Tipo utente

Selezionare qui un tipo di utente personalizzato per l'identificazione dell'utente. È possibile scegliere fra due livelli predefiniti: operatore o utente.

Per il ruolo di utente sono disponibili le seguenti funzioni remote: "Riproduzione", "Ricerca/ interrogazione stato operativo".

Per aggiungere ulteriori funzioni, selezionare la casella di controllo desiderata.

Password

Assegnare qui la password che il rispettivo utente deve inserire per effettuare l'accesso alla telecamera.

Conferma

Inserire la password una seconda volta per conferma.

Acquisire le impostazioni effettuate cliccando su "OK". Cliccare su "Annulla" per cancellare i dati.

8.2.4.1 Utenti online

Visualizzazione degli utenti attualmente registrati con indirizzo IP e tempo di attività.

8.3 Rete

8.3.1 TCP/IP

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DONS PORT NAT MULTICAST LOKAL SYSTEM NETZWERK GRUNDEINSTELLUNGEN ERN. EINST. VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR NIC Typ 10M/100M/1000M Auto DHCP IPv4-Adresse 192.168.0.14 Test IPv4 Subnet Mack 255.255.255.0 IPv4 Default Gateway 192.168.0.1 IPv6-Modus Route Advertisement Route Advertisamont anzaigan IPv6-Adresse IPv6-Subnetzmaske IPv6 Standard Gateway : MAC-Adresse 2caa5:9c69:b2:5f MTU 1500 Multicast-Entdeckung aktivieren DNS-Server Bevorzugter DNS-Server 192.168.0.1 Alternativer DNS-Server B.B.B.B Domainnamen-Einstellungen Dynamischen Domänennamen aktivieren Domainnamen registri... SPEICHERN

Per utilizzare la telecamera in rete è necessario configurare correttamente le impostazioni TCP/IP.

Impostazioni NIC

Tipo NIC

Selezionare l'impostazione per l'adattatore di rete.

È possibile scegliere tra i seguenti valori: 10M half-dup; 10M full-dup; 100M half-dup;

Se è disponibile un server DHCP, selezionare DHCP per acquisire automaticamente un indirizzo IP e le ulteriori impostazioni di rete. I dati vengono acquisiti automaticamente dal server e non possono essere modificati manualmente.

Se non è disponibile un server DHCP, inserire i seguenti dati manualmente.

Indirizzo IPv4

Impostazione dell'indirizzo IP per la telecamera

Maschera di sottorete IPv4

Impostazione manuale della maschera di sottorete per la telecamera

Gateway di default lpv4

Impostazione del router standard per la telecamera.

Modalità lpv6

Manuale: configurazione manuale dei dati IPv6

DHCP: i dati di collegamento IPv6 vengono forniti dal server DHCP.

Instradamento del router: i dati di collegamento IPv6 vengono forniti dal server DHCP (router) assieme all'ISP (Internet Service Provider).

Indirizzo IPv6

Visualizzazione dell'indirizzo IPv6. In modalità IPv6 "manuale" è possibile configurare l'indirizzo.

maschera di sottorete IPv6

Visualizzazione della maschera di sottorete IPv6.

gateway standard IPv6

Visualizzazione del gateway di default IPv6 (router standard)

Indirizzo MAC

Qui viene visualizzato l'indirizzo IPv4 dell'hardware della telecamera che non può essere modificato personalmente.

MTU

Impostazione dell'unità di trasferimento; selezionare un valore compreso nell'intervello 500 - 9676. Il valore di default è generalmente 1500.

altern.

Server DNS preferito

Per alcune applicazioni sono richieste le impostazioni del server DNS. (ad es. per l'invio di e-mail). Inserire qui l'indirizzo del server DNS preferito.

Server DNS altern.

Se il server DNS preferito non è raggiungibile, viene utilizzato questo server DNSalternativo. Inserire qui l'indirizzo del serveralternativo.

Impostazioni del nome di dominio

Un nome di dominio dinamico può essere configurato in questa voce di menu. La telecamera può quindi accedere alla rete locale con questo nome.

8.3.2 DDNS

Tipo di servizio DDNS:

mettendo il segno di spunta si attiva la funzione DDNS.

selezionare un provider per il servizio DDNS (standard: server ABUS)

Indirizzo server:	indirizzo IP del provider del servizio (già compilato per l'opzione server ABUS)
Dominio:	nome host registrato con il provider del servizio DDNS (se presente)
Porta: porta del servizio (se presente)
Nome utente:	identificativo dell'utente dell'account per il provider del servizio DDNS (utente del server ABUS)
Password:	password dell'account per il provider del servizio DDNS (password account del server ABUS)

8.3.3 Porte

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DDNS PORT NAT MULTICAST HTTP Port 80 RISP Port 554 SRIP-Port 322 HTTPS-Port 443 Server Port 8000 Erweiterter SDK-Servic... 8443 WebSocket Port 7681 WebSockets Port 7682 SPEICHERN

Se si desidera accedere dall'esterno alla telecamera è necessario configurare le seguenti porte.

Porta HTTP

La porta standard per la trasmissione HTTP è 80. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1024\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta HTTP.

Porta RTSP

La porta standard per la trasmissione del protocollo RTSP è 554. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1024\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta RTSP.

Porta HTTPS

La porta standard per la trasmissione del protocollo HTTPS è 443.

Porta del server

La porta standard per la trasmissione del protocollo SDK è 8000. Porta di comunicazione per dati interni. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta SDK.

Porta di servizio SDK estesa

Questa porta è necessaria per la comunicazione criptata in alternativa alla porta del server.

Porta WebSocket/porta WebSocket(s)

Queste porte sono utilizzate per la visualizzazione di video in browser come Google Chrome o Mozilla Firefox. A tale scopo è necessario installare un secondo plug-in web.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.3.4 NAT

http://192.168.0.14/doc/page/config.asp Konfiguration LIVE-ANSICHT WIEDERGABE BILD KONFIGURATION TCP/IP DORS PORT NAT MULTICAST UPnP™ aktivieren UPnP Name IPCS62130 - 2CA59C69B2SF GRUNDEINSTELLONGEN Mapping Port Type Manuell Port Type Externer Port Externe IP-Adresse Internet Port Status HTTP 80 0.0.0.0 80 Ungültig HTTPS 443 0.0.0.0 443 Ungültig RTSP 554 0.0.0.0 554 Ungültig Server Port 8000 0.0.0.0 8000 Ungültig Erweiterter SOK... 8443 0.0.0.0 8443 Ungültig Websocket 7681 0.0.0.0 7681 Ungültig Websockets 7682 0.0.0.0 7682 Ungültig SRTP 322 0.0.0.0 322 Ungültig SPENCHERN

Abilita UPnP:

attivazione e disattivazione dell'interfaccia UPnP. All'attivazione la telecamera è localizzabile nell'ambiente di rete Windows.

Nome:

definizione del nome per l'interfaccia UPnP (è il nome con cui viene mostrata la telecamera ad es. nell'ambiente di rete Windows)

Tipo di port forwarding

Selezionare questa voce se il port forwarding deve avvenire automaticamente o manualmente. È possibile scegliere fra "Auto" o "Manuale".

Nome del protocollo:

HTTP

La porta standard per la trasmissione HTTP è 80. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere IP, a ciascuna deve essere assegnato un numero univoco di porta HTTP.

RTSP

La porta standard per la trasmissione del protocollo RTSP è 554. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere IP, a ogni telecamera deve essere assegnato un numero univoco di porta RTSP.

Porta server (porta di comando)

La porta standard per la trasmissione del protocollo SDK è 8000. Porta di comunicazione per dati interni. Altrimenti questa porta può corrispondere a un valore compreso nell'intervallo 1025\~65535. Se nella stessa sottorete sono presenti diverse telecamere, a ciascuna deve essere assegnato un numero univoco di porta SDK.

Porta esterna

È possibile modificare le porte solo manualmente se alla voce “Tipo di port forwarding” è stata impostata l'opzione “Manuale”.

Stato

Indica se la porta esterna indicata è valida oppure no.

Non tutti i router supportano la funzione UPnP Port-Mapping (anche chiamata Auto UPnP).

8.3.5 Multicast

Un server multicast è utilizzato per duplicare gli streaming video per l'accesso da parte di client diversi senza sovraccaricare la telecamera IP.

Indirizzo IP: indirizzo IP del server multicast

Tipo di streaming: selezione dello streaming video da rendere disponibile al server multicast

Collegamento video: porta video

Collegamento audio: porta audio

8.3.6 SNMP

SNMP v1/2

Attivare SNMPv1: attivazione di SNMPv1

Abilita SNMPv2: attivazione di SNMPv2

Scrivere SNMP-community: stringa SNMP-community per la scrittura

Leggere SNMP-community: stringa SNMP-community per la lettura

Indirizzo Trap: indirizzo IP del server TRAP

Porta Trap: porta del server TRAP

Attivazione SNMPv3: attivazione di SNMPv3

Leggere nome utente: assegnare nome utente

Livello di sicurezza: aut., priv.: nessuna autenticazione, nessuna crittografia aut., non priv.: autenticazione, nessuna crittografia no aut., non priv.: nessuna autenticazione, crittografia

Algoritmo di autenticazione: Scegliere algoritmo di autenticazione: MD5, SDA

Autenticazione password: assegnare password

Algoritmo a chiave privata: Scegliere algoritmo di crittografia: DES, AES

Password a chiave privata: assegnare password

Scrivere nome utente: assegnare nome utente

Livello di sicurezza: aut., priv.: nessuna autenticazione, nessuna crittografia aut., non priv.: autenticazione, nessuna crittografia no aut., non priv.: nessuna autenticazione, crittografia

Algoritmo di autenticazione: Scegliere algoritmo di autenticazione: MD5, SDA

Autenticazione password: assegnare password

Algoritmo a chiave privata: Scegliere algoritmo di crittografia: DES, AES

Password a chiave privata: assegnare password

SNMP Altre Impostazioni

Porta SNMP: porta di rete per il servizio SNMP

8.3.7 FTP

Per caricare video o immagini registrate su un server FTP sono necessarie le seguenti impostazioni.

Indirizzo del server

Inserire qui l'indirizzo IP del server FTP

Porta

Inserire qui il numero di porta del server FTP. La porta standard per il server FTP è la 21.

Nome utente

Nome utente dell'account configurato nel server FTP

Password

Password dell'account configurato nel server FTP

Conferma

Inserire nuovamente la password.

Struttura della directory

selezionare qui il percorso per il salvataggio dei dati caricati. è possibile scegliere tra "Salva in cartella radice", "Salva in cartella padre", "Salva in cartella figlio".

Cartella padre

Questa voce di menu è disponibile solo se alla voce struttura delle cartelle è stato scelto "Salva in cartella padre" o "Salva in cartella figlio". Qui è possibile assegnare un nome alla cartella padre. I file vengono salvati in una cartella del server FTP.

Scegliere tra "Nomina nome dispositivo", "Nomina nr. dispositivo", "Nomina ind. IP dispositivo"

Sottocartella

Scegliere il nome della sottocartella. La cartella viene creata nella cartella sovraordinata. È possibile scegliere tra "Nomina nome telecamera" o "Nomina nr. telecamera".

Intervallo di archiviazione immagini

Questa funzione impedisce che troppi file immagine vengano memorizzati in una cartella nel corso del tempo. Il file system del server può non essere più in grado di elaborare o visualizzare una tale quantità di file. Esempio: l'impostazione "2 giorni" salva le immagini di 2 giorni in una sottocartella. Il nome della cartella corrisponde sempre alla data di inizio e di fine di questo periodo.

Nome immagine

Il nome dell'immagine può essere composto con un nome parziale inizialmente definito dall'utente (prefisso).

Carica immagine

Marcare "Invia immagine" per caricare immagini nel server FTP.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.3.8 E-mail

Qui è possibile eseguire le impostazioni relative all'invio di e-mail.

Mittente

Mittente

Inserire qui il nome che deve essere visualizzato come mittente.

Indirizzo mittente

Inserire qui l'indirizzo e-mail del mittente.

Server SMTP

Inserire qui l'indirizzo IP del server SMTP o il nome dell'host. (ad es. smtp.googleapis.com)

Porta SMTP

Inserire qui la porta SMTP. Generalmente è impostata sul valore di 25.

Crittografia e-mail

Selezionare la crittografia richiesta dal server e-mail (SSL, TLS, STARTTLS)

Intervallo

Inserire qui l'intervallo di tempo che deve intercorrere per l'invio di e-mail con immagini in allegato.

Imm. allegata

Attivare questa funzione se in caso di allarme all'e-mail devono essere allegate delle immagini.

Autenticazione

Se il server e-mail utilizzato richiede l'autenticazione, attivare questa funzione per poter eseguire il login sul server attraverso la procedura di autenticazione.

Solo dopo aver attivato questa funzione, è possibile inserire il nome utente e la password.

Nome utente

Inserire il nome utente dell'account e-mail. Si tratta della parte di indirizzo fino al simbolo @.

Password

Inserire la password dell'account e-mail.

Conferma

Immettere la password una seconda volta per conferma.

Destinatario

Destinatario 1 / Destinatario 2

Inserire il nome del destinatario.

Indirizzo destinatario 1 / Indirizzo destinatario 2

Inserire qui l'indirizzo e-mail della persona a cui deve essere inviato il messaggio.

Acquisire le impostazioni effettuate cliccando su "Salva"

La funzione ABUS Link Station semplifica l'accesso remoto al dispositivo ABUS tramite applicazione Link Station (iOS/Android). I prodotti possono essere configurati e abilitati tramite QR code, evitando complicate configurazioni nel router (inoltri sulle porte non necessari).

Attivare la funzione e assegnare un codice di verifica (6-12 caratteri, A-Z, a-z, 0-9, min. 2 tipi di caratteri diversi consigliati).

Il QR code può poi essere fotografato nell'applicazione ABUS Link Station.

Funzione push nell'applicazione ABUS Link Station

1. Attivare la funzione ABUS Link Station nella telecamera IP
2. Aggiungere la telecamera IP all'applicazione ABUS Link Station tramite QR code o numero di serie a 9 cifre
3. Abilitare le notifiche push nell'applicazione (Altro/Impostazioni funzionali/Notifiche push)
4. Attivare la "Notifica allarme" nelle impostazioni della singola telecamera nell'applicazione Link Station.
5. Attivare e configurare il rilevatore desiderato nella telecamera IP (Rilevamento del movimento, Tripwire o Intrusion Detection)
6. Attivare "Registrazione fotogramma in base agli eventi" nella telecamera IP in Salvataggio/Registrazione fotogrammi/Parametri di rilevamento
7. Aggiungere una regola in Manager eventi nella telecamera IP e selezionare "Notifiche NVR/CMS" come azione

Risultato push sullo smartphone:

• Informazioni push nella barra di stato
• 1 fotogramma in "Messaggi" nell'applicazione Link Station
• opzionale: con la scheda SD installata e la durata o la registrazione video dell'evento, è possibile visualizzare anche la breve sequenza video

8.3.10 HTTPS

Abilita HTTPS:

abilita la funzione HTTPS. Ciò consente un collegamento sicuro con certificato di collegamento. Tenere presente che sono necessari ulteriori passaggi per la configurazione della funzione HTTPS.

8.3.11 QoS

DSCP video/audio: (Differentiated Service Code Point) (0\~63): Priorità per pacchetti IP audio/video. Più alto è il valore, più alta è la priorità.

DSCP evento/allarme: (0\~63): Priorità per pacchetti IP evento/allarme. Più alto è il valore, più alta è la priorità.

Gestione DSCP: (0\~63 ): Priorità per pacchetti IP gestione. Più alto è il valore, più alta è la priorità.

8.3.12 802.1X

Attivazione IEEE 802.1x: attiva l'autenticazione 802.1X

Protocollo: Tipo di protocollo EAP-MD5 (esclusivamente)

Versione EAPOL: Extensible Authentication Protocol over LAN, scelta tra versione 1 o 2

Nome utente: Inserire il nome utente

Password: Inserire password

Conferma: conferma della password

8.3.13 Protocollo di integrazione

In questo menu, il protocollo ONVIF (Open Network Video Interface) può essere attivato e configurato. A tal fine, è necessario creare un utente indipendente in grado di utilizzare il protocollo ONVIF.

8.3.14 Servizio di rete

Per aumentare la sicurezza IT, alcuni servizi possono essere disattivati in questa voce di menu qualora non vengano utilizzati.

8.3.15 Server di allarme

In questo menu è possibile configurare la trasmissione di un telegramma XML a un server http. Attivando un evento (ad es. il rilevamento di movimento) o un evento intelligente (ad es. Tripwire), questo telegramma XML viene trasmesso e può essere ulteriormente elaborato in un'applicazione di terzi.

8.4 Video e Audio

8.4.1 Impostazioni dello streaming video

Selezionare il tipo di streaming per la telecamera. Selezionare "Main Stream (normale)" per la registrazione e la vista in tempo reale con una buona larghezza di banda. Selezionare "Sub Stream" per la vista in tempo reale con una larghezza di banda limitata. Sono disponibili 5 streaming video in totale, ma il loro uso dipende dal client.

Tipo video

Questo tipo di telecamera non dispone di una funzione audio. Il tipo di video è fissato su "Streaming video".

Risoluzione

Impostare qui la risoluzione dei dati video. A seconda del modello di telecamera, è possibile selezionare tra 1280*720p, 1280*960, 1920*1080p.

Tipo bitrate

Indica il bitrate dello streaming video. La qualità video può risultare maggiore o minore a seconda dell'intensità del movimento. È possibile scegliere un bitrate costante o variabile.

Qualità video

Questa voce di menu è disponibile solamente se è stato selezionato un bitrate variabile. Impostare qui la qualità video dei dati video. La qualità del video può risultare maggiore o minore a seconda dell'intensità del movimento. È possibile scegliere tra sei livelli diversi di qualità video: "Minima", "Più bassa", "Bassa", "Media", "Più alta" o "Massima" (rappresentato da "+").

Frame rate

Indica il numero di immagini al secondo.

Bitrate max

Il bitrate dello streaming video è impostato su un valore fisso. Impostare il bitrate max. su un valore compreso fra 32 e 16384 kbps. Un valore maggiore corrisponde a una qualità video maggiore, ma richiede una maggiore larghezza di banda.

Codifica video

Selezionare uno standard per la conversione del video. È possibile scegliere fra H.264, H.265 e MJPEG.

Profilo

Selezionare qui un profilo. È possibile scegliere fra "Profilo base", "Profilo principale" e "Profilo alto".

Intervallo frame I

Impostare qui l'intervallo frame I, il valore deve essere compreso nell'intervallo 1 - 400.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.4.2 Audio

Codifica audio

selezionare qui il codice audio per la trasmissione audio (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726).

Ingresso audio

abilita l'ingresso audio (solo per telecamere con microfono incorporato e ingresso microfono).

Volume d'ingresso

adattamento del volume in ingresso al microfono.

Filtro per l'attenuazione dei rumori ambientali

abilitare qui la funzione digitale di soppressione dei rumori per ila trasmissione audio.

8.4.3 ROI (Region of Interest)

La funzione Region of Interest può trasmettere determinate aree dell'immagine video con una qualità superiore rispetto al resto dell'immagine video. Questo consente di risparmiare la larghezza di banda di trasmissione. È disponibile 1 area per ogni streaming video (1, 2).

Nota: il bitrate video dello streaming video desiderato può essere impostato a un livello molto basso (vedi "Impostazioni streaming video").

L'area contrassegnata nell'immagine viene automaticamente portata a un determinato livello di qualità, ma il resto dell'immagine rimane in bassa qualità/bitrate.

Regione stabile: una cornice rettangolare può essere disegnata intorno a un'area di interesse. È disponibile 1 area per ogni streaming video (1, 2).

Livello ROI: 1: qualità inferiore dell'area, 6: massima qualità dell'area

Nome regione: Assegnare un nome per l'area.

8.4.4 Informazioni dello streaming

Doppio VCA: questa funzione trasmette a NVR i dettagli dei rilevatori di eventi smart con lo streaming video. Valutazioni indipendenti basate su questi dati possono essere effettuate successivamente in NVR o CMS, anche se la registrazione è stata configurata come continua.

8.4.5 Estrazione dello streaming (risorsa VCA: sorveglianza)

Il 3° streaming video può essere ritagliato nell'inquadratura desiderata. Successivamente viene trasmessa solo quest'area La risoluzione massima impostabile è di 1920 x 1080 pixel. Se la risoluzione è inferiore a 1920 x 1080, è possibile anche spostare l'inquadratura.

Questa voce di menu è disponibile solo con l'impostazione della risorsa VCA "Sorveglianza".

http://192.168.0.14/doc/page/config.asp Konfiguration ABUS LIYE-ANSICHT WIEDERGABE BILD KONFIGURATION LOKAL SYSTEM NETZWERK VIDEO & AUDIO BILD EREIGNIS SPEICHERUNG STRAßENVERKEHR VIDEO BENJUTZERDEFINIERTES VIDEO ROI STREAM INFORMATION STREAM EXTRACTION Stream Extraktion... Stream Typ Dritter Stream Auflösung 1380*720P SPEICHERN

8.5 Immagine

8.5.1 Impostazioni di visualizzazione

Regolazione dell'immagine

Luminosità

Regolazione della luminosità delle immagini. È possibile impostare valori compresi fra 0 e 100.

Contrasto

Regolazione del contrasto delle immagini. È possibile impostare valori compresi fra 0 e 100.

Saturazione

Regolazione della saturazione delle immagini. È possibile impostare valori compresi fra 0 e 100.

Nitidezza

Regolazione della nitidezza delle immagini. Un valore di nitidezza maggiore può aumentare il fruscio delle immagini.

È possibile impostare valori compresi fra 0 e 100.

Impostazioni illuminazione

Modalità iride

Per questa telecamera è possibile solo un'impostazione manuale dei parametri di illuminazione.

Tempo di esposizione

Impostazione del tempo di esposizione massimo. Questa impostazione non è legata alla modo esposizione.

Quanto maggiore è la velocità degli oggetti nell'immagine, tanto più breve deve essere il tempo di esposizione. Ciò riduce la luminosità dell'immagine. Può quindi essere necessaria un'illuminazione supplementare. Un valore comune per il tempo di esposizione degli oggetti in rapido movimento è 1/250.

Messa a fuoco

La telecamera mette a fuoco automaticamente dopo il riavvio o dopo aver azionato la funzione zoom.

Tuttavia, la messa a fuoco può anche essere regolata manualmente in seguito, ciò si esegue direttamente nella pagina di visualizzazione dal vivo. Dal momento che questo punto di messa a fuoco impostato manualmente è salvato nella telecamera, questo viene poi regolato di nuovo anche dopo il riavvio della telecamera.

Commutazione diurna/notturna

Commut. giorno/notte

La “Commut. giorno/notte” sono disponibili le opzioni “Auto”, “Giorno” e “Notte”.

Auto

La telecamera passa automaticamente dalla modalità Giorno alla modalità Notte in base alle condizioni di illuminazione presenti. È possibile regolare la sensibilità tra 0 e 7.

Giorno

In questa modalità la telecamera trasmette solo immagini a colori.

Fare attenzione a quanto segue:

Utilizzare questa modalità solo in presenza di condizioni di illuminazione costanti.

notte

In questa modalità la telecamera trasmette solamente immagini in bianco e nero.

Fare attenzione a quanto segue:

Utilizzare questa modalità solo in presenza di condizioni di illuminazione scarse.

Programma orario

Sensibilità

Impostazione della soglia di commutazione per la commutazione automatica giorno/notte (0-7).

Un valore più basso indica una bassa intensità dell'illuminazione per la commutazione nella modalità Notte.

Tempo di ritardo ("tempo di filtraggio")

Impostazione di un tempo di ritardo che intercorre fra il rilevamento della commutazione richiesta e la commutazione effettiva.

Smart IR ("intelligente e supplementare")

Questa funzione può ridurre la dissolvenza dell'immagine video quando viene riflessa la luce degli oggetti vicini.

Modalità di illuminazione supplementare

A seconda del tipo di modello, sono disponibili le opzioni "Luce IR" o "Luce bianca". È possibile anche disattivare completamente l'illuminazione integrata.

Controllo della luminosità

È possibile regolare l'intensità generale dell'illuminazione.

Auto: controllo automatico con valore massimo.

Manuale: impostazione manuale fissa

Impostazioni controluce

WDR

Con l'ausilio della funzione WDR (Wide Dynamic Level), la telecamera è in grado di fornire immagini nitide anche in presenza di condizioni sfavorevoli di controluce. Se l'area dell'immagine presenta zone molto luminose e zone molto scure, il livello di luminosità dell'intera immagine viene compensato per ottenere un'immagine più nitida e dettagliata.

Cliccare sulla casella di controllo per attivare/disattivare la funzione WDR.

Impostare un livello WDR più alto per rendere più efficace la funzione.

WDR

Wide Dynamic Level

HLC

(High Light Compensation) La sovraesposizione ai bordi delle intense fonti luminose viene ridotta (ad esempio i fari dell'auto). Un alto valore di soglia si traduce in una notevole riduzione. Funzione solo con WDR disattivato.

Bilanciamento del bianco

Selezionare qui le condizioni di illuminazione dell'ambiente in cui deve essere installata la telecamera. Sono disponibili le seguenti opzioni: "Manuale", "AWB1", "WB bloccato", "Lampada a fluorescenza", "Lampada a incandescenza", "Luce calda", "Luce naturale".

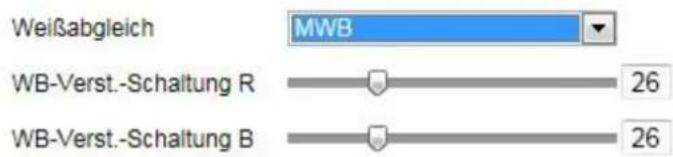

Manuale

È possibile adattare manualmente il bilanciamento del bianco utilizzando i seguenti valori.

Il bilanciamento del bianco viene eseguito una sola volta e viene memorizzato.

Altro

Utilizzare le altre opzioni di bilanciamento del bianco per adattare la funzione alla luce circostante.

Lampada a fluorescenza

Regolazione del bilanciamento del bianco in un ambiente illuminato da lampade a fluorescenza.

Ottimizzazione immagine

Denoising rumori di fondo

È possibile attivare (modalità normale) o disattivare l'eliminazione dei rumori di fondo.

Livello rumori di fondo / 2D/3D DNR

Impostare qui il livello relativo all'eliminazione dei rumori di fondo.

Livelli di grigio

Questa funzione limita la portata della rappresentazione dei livelli di grigio. Ciò può essere un vantaggio per le immagini particolarmente chiare.

Impostazioni video

Visualizzazione speculare

Sono possibili tre diversi modi di riflessione dell'immagine (orizzontale, verticale. oriz. + vert.)

Rotazione (Display verticale)

Con questa impostazione l'immagine viene ruotata per ingrandire l'angolo di osservazione verticale. Per farlo è necessario ruotare di 90° il modulo della telecamera.

Fare attenzione a quanto segue:

La funzione Ruota (visualizzazione verticale) non è disponibile in "Modalità evento intelligente", ma solo in "modalità sorveglianza".

Standard video

Selezionare lo standard video relativo alla frequenza di rete disponibile.

8.5.2 Impostazioni OSD

A questa voce di menu è possibile selezionare il formato della data e dell'ora che deve essere visualizzato nell'immagine in tempo reale.

Mostra nome

Selezionare questa casella di controllo se si desidera visualizzare il nome della telecamera.

Mostra data

Selezionare questa casella di controllo se si desidera visualizzare la data sull'immagine della telecamera.

Nome della telecamera

Inserire qui il nome della telecamera che deve essere visualizzato sull'immagine.

Formato ora

Selezionare qui se l'ora deve essere visualizzata nel formato di 24 o di 12 ore.

Formato data

Selezionare qui il formato in cui deve essere visualizzata la data.

(G= giorno; M= mese; A= anno).

Modalità visualizzazione

Qui è possibile selezionare la modalità di visualizzazione degli elementi sullo schermo.

Sono disponibili le seguenti opzioni: "Trasparente e lampeggiante", "Trasparente e non lampeggiante", "Non trasparente e lampeggiante", "Non trasparente e non lampeggiante".

Dimensioni OSD

Qui è possibile regolare le dimensioni del carattere di tutte le visualizzazioni testi.

Colore carattere

Le visualizzazioni testo sono disponibili in bianco, nero e in versione autoadattante. Un carattere autoadattato cambia ogni cifra in nero o bianco secondo che lo sfondo sia più chiaro o più scuro.

Adattamento

Questa funzione può essere utilizzata per impostare il posizionamento dei campi di testo o il testo nei campi di testo.

Bordi a sinistra e a destra

Impostare le distanze dal bordo sinistro e destro.

Bordi in alto e in basso

Impostare le distanze verso l'alto e verso il basso.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.5.3 Mascheratura zone private

Con l'ausilio delle zone private è possibile coprire precise aree della vista in tempo reale per impedire che vengano registrate e che possano essere visualizzate nell'immagine in tempo reale. È possibile configurare fino a 4 zone private rettangolari sull'immagine della telecamera.

Per configurare una zona privata, procedere come riportato di seguito. Attivare la casella

"Abilita zona privata". Per aggiungere una zona privata, selezionare il pulsante "Area". Ora è possibile evidenziare con il mouse un'area sull'immagine della telecamera. Successivamente è possibile selezionare altre 3 aree. Cliccando sul pulsante "Cancella tutte" è possibile cancellare tutte le zone private configurate.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.5.4 Modifica dei parametri dell'immagine

Nelle impostazioni dell'immagine, è possibile eseguire impostazioni diverse per scene diverse (ad es. diversa luminosità o impostazione della retroilluminazione).

È possibile ora utilizzare o regolare queste impostazioni di scena tramite un menu calendario per ogni mese e per le ore di ogni giorno dello stesso mese.

Questa funzione consente di compensare le diverse fasi di illuminazione nei diversi mesi dell'anno in modo da ottenere sempre un'immagine ottimale.

8.6 Eventi

8.6.1 Rilevamento del movimento

Impostazioni dell'area

Attivare il rilevamento del movimento selezionando la casella di controllo “Attiva rilevamento del movimento”.

Con la casella di controllo "Attiva analisi dinamica del movimento" i movimenti vengono evidenziati graficamente nell'immagine di anteprima e nell'immagine live (marcatura dinamica a seconda del movimento).

Modalità

Sono disponibili 2 modalità diverse per contrassegnare le aree.

Normale: max. 4 aree, ogni area come un poligono con max. 10 angoli, l'impostazione di sensibilità è la stessa per ogni area

Esperta: max. 8 aree, ogni area come un rettangolo, impostazione di sensibilità singola per ogni area

Per selezionare un'area, cliccare sul pulsante "Determina area". Per eliminare il contrassegno, cliccare su "Cancella tutto".

Cliccare con il tasto sinistro del mouse per definire gli angoli del poligono o, a questo punto, trascinare il mouse sull'area desiderata. Nel disegnare i poligoni, è possibile terminare il disegno cliccando il tasto destro del mouse. Per i rettangoli, cliccare sul pulsante "Stop disegno".

Impostare la sensibilità utilizzando la barra di regolazione.

Obiettivo di rilevamento

Questa voce di menu corrisponde all'impostazione per il rilevamento degli oggetti. Il rilevamento degli oggetti riconosce persone e veicoli su base neurale.

Target di rilevamento

□ Persona

□ Veicolo

1. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR.

2. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.

3. Il filtraggio di tutte le registrazioni in base al rilevamento del movimento in base alle persone e ai veicoli è possibile anche nel software CMS degli ABUS NVR collegati (riproduzione degli eventi).

Sensibilità

determina l'intensità necessaria della variazione di pixel. Quanto maggiore è il valore, tanto minori devono essere le variazioni di pixel per attivare il movimento.

Programma orario

Per impostare un calendario in cui si attivi la registrazione in base al rilevamento del movimento, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore deve attivarsi la registrazione in base al rilevamento del movimento.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Qui è possibile selezionare un'azione da eseguire in caso di rilevamento di un movimento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.

Carica su FTP/scheda di memoria/NAS:

attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.

Avviso acustico:

questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall'utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

Acquisire le impostazioni effettuate cliccando su "Salva"

Con questa voce di menu è possibile configurare la telecamera per attivare un allarme manomissione non appena l'obiettivo viene coperto (Cover Detection).

Impostazioni dell'area

Attivare l'allarme manomissione selezionando la casella di controllo "Attiva allarme manomissione".

Per selezionare un'area, cliccare sul pulsante "Area". Generalmente viene selezionata l'intera area. Per eliminare la selezione, cliccare su "Cancella tutte".

A questo punto trascinare il mouse sull'area desiderata. Impostare la sensibilità utilizzando la barra di regolazione. Per acquisire l'area selezionata, cliccare sul pulsante "Stop disegno".

A destra: luminosità ridotta

A sinistra: luminosità elevata

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore la funzione deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

allarmi del NVR o del centro allarmi per l'elaborazione successiva (ad es. registrazione su NVR o visualizzazione a schermo intero per allarmi nel centro allarmi)

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Acquisire le impostazioni effettuate cliccando su "Salva"

8.6.3 Ingresso allarme

Su questa voce di menu è possibile configurare l'ingresso allarme della telecamera

N. ingr. allarme

Selezionare qui l'ingresso allarme da configurare.

Nome allarme

Qui è possibile assegnare un nome ai rispettivi ingressi allarme. Non utilizzare il numero di ingresso allarme né caratteri speciali.

Tipo allarme

Selezionare qui il tipo di allarme. È possibile scegliere tra "NO" (Normally open) o "NC" (Normally closed).

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'ingresso allarme deve essere attivo.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:	all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.
Carica su FTP/scheda di memoria/NAS:	attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.
Avviso acustico:	questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall'utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

Acquisire le impostazioni effettuate cliccando su "Salva"

8.6.4 Uscita allarme

Qui è possibile configurare entrambe le uscite allarme.

N. uscita allarme

Selezionare qui l'uscita allarme da configurare.

Ritardo

Con l'impostazione "Manuale", non avviene il reset dell'uscita allarme una volta verificatosi l'evento. Ciò deve essere successivamente confermato e resettato manualmente tramite il pulsante "Allarme manuale" cliccando due volte.

Il tempo attivo regolare dell'uscita dopo l'evento è di 5 secondi. è possibile programmare un ulteriore tempo attivo di max. 10 minuti.

Nome allarme

Qui è possibile assegnare un nome alle rispettive uscite allarme. Non utilizzare il numero di uscita allarme né alcun carattere speciale.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

8.6.5 Eccezioni

Le seguenti eccezioni possono attivare un evento:

• HDD pieno: se la scheda SD interna o un'unità locale NAS collegata è piena
• Errore HDD: errore della scheda SD o dell'unità locale NAS
• Rete disconnessa: cavo Ethernet rimosso
• Conflitto indirizzo IP

- Registrazione non ammessa: dopo una registrazione non ammessa può essere programmata una reazione

Possono essere programmate le seguenti azioni:

• Invio di e-mail
• Notifiche al centro di monitoraggio (NVR/CMS)
• Attivazione uscita allarme

8.6.6 Uscita allarme acustico

L'uscita dell'allarme acustico può riprodurre suoni predefiniti o brevi supporti sonori singoli. Questa funzione può essere utilizzata solo con una telecamera dotata di uscita audio o altoparlante integrato.

Tipo di suono: warning (segnale acustico, selezione), prompt (breve avviso acustico), audio definito dall'utente (da file). Un'impostazione più dettagliata dell'opzione selezionata può essere eseguita nella successiva voce di menu.

Attenzione: selezionare un messaggio acustico dalla lista (messaggi in lingua inglese)

Audio definito dall'utente: Aggiungi: Selezione del file audio (formato: *.wav, dimensione massima del file 512 KByte, frequenza di campionamento 8 kHz) È possibile convertire un file audio nel formato corrispondente con un convertitore online o un software freeware.

Durata allarme: durata della riproduzione

Volume del suono: volume di riproduzione

Schedule: Definizione del calendario (la procedura è simile all'impostazione di altri calendari)

8.6.7 Rilevamento modifiche di scena (Scene Change Detection)

La funzione è in grado di rilevare se la telecamera è stata girata.

Sensibilità: quanto maggiore è il valore, tanto minore deve essere la modifica al contenuto dell'immagine per attivare un evento.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.

Carica su FTP/scheda di memoria/NAS:

attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

8.6.8 Intrusion Detection

Attivazione di Intrusion Detection: la funzione Intrusion Detection attiva un evento, se un oggetto rimane nell'area da monitorare per un tempo superiore a quello impostato.

Anteprima video: configurare l'area da monitorare

Dimensioni max.: questa funzione permette di definire le dimensioni massime dell'oggetto da rilevare. Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Dimensioni min.: questa funzione permette di definire le dimensioni minime dell'oggetto da rilevare. Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Area di rilevamento: questo pulsante può essere utilizzato per disegnare l'area da monitorare nell'immagine video (area quadrata). Processo: premere il pulsante -> impostare i punti d'angolo con il tasto sinistro del mouse (max. 4) -> cliccare il tasto destro del mouse per finire il disegno

Cancella: cancellare l'area.

Obiettivo di rilevamento

Questa voce di menu corrisponde all'impostazione per il rilevamento degli oggetti. Il rilevamento degli oggetti riconosce persone e veicoli su base neurale.

Target di rilevamento

□ Persona

□ Veicolo

1. Durante l'utilizzo del rilevamento degli oggetti, le registrazioni video sulla scheda SD interna contengono solo registrazioni di persone o veicoli rilevati. Altri oggetti non scompongono le registrazioni sulla scheda SD.2. Durante l'utilizzo del rilevamento degli oggetti e la registrazione di dati video in un NVR ABUS, tutti gli oggetti estranei vengono prima salvati come registrazione. Il filtraggio può essere effettuato successivamente tramite ABUS NVR (interfaccia operativa locale) o il software CMS (LAN/WAN).3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR.4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.5. Il filtraggio di tutte le registrazioni in base al rilevamento del movimento in base alle persone e ai veicoli è possibile anche nel software CMS degli ABUS NVR collegati (riproduzione degli eventi).

Regione: Numero di aree disponibili: 4

Valore limite:

Quanto maggiore è il valore (0-10 secondi), tanto a lungo un oggetto deve rimanere nell'area da monitorare per attivare un evento.

Sensibilità:

quanto maggiore è la sensibilità, tanto più piccoli sono gli oggetti rilevabili.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.

Carica su FTP/scheda di memoria/NAS:

attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.

Avviso acustico:

questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall'utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

8.6.9 Tripwire

Attivazione Tripwire:

la funzione Tripwire rileva nell'immagine video se un oggetto si sta muovendo su una linea virtuale in una o due direzioni specifiche. Successivamente è possibile attivare un evento.

Anteprima video: Configurare qui la linea virtuale.

Dimensioni max.: questa funzione permette di definire le dimensioni massime dell'oggetto da rilevare. Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Dimensioni min.: questa funzione permette di definire le dimensioni minime dell'oggetto da rilevare. Ciò si realizza disegnando un rettangolo nell'anteprima video. È

possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Area di disegno: dopo aver premuto il pulsante, una linea virtuale compare nell'anteprima

video. Ora è possibile cliccarci sopra e spostarla con il mouse attraverso i punti angolari rossi. "A" e "B" indicano le direzioni.

Linea: Numero di linee virtuali disponibili: 4

Cancella: cancellare la linea virtuale

Obiettivo di rilevamento

Questa voce di menu corrisponde all'impostazione per il rilevamento degli oggetti. Il rilevamento degli oggetti riconosce persone e veicoli su base neurale.

Target di rilevamento

□ Persona

□ Veicolo

1. Durante l'utilizzo del rilevamento degli oggetti, le registrazioni video sulla scheda SD interna contengono solo registrazioni di persone o veicoli rilevati. Altri oggetti non scompongono le registrazioni sulla scheda SD.2. Durante l'utilizzo del rilevamento degli oggetti e la registrazione di dati video in un NVR ABUS, tutti gli oggetti estranei vengono prima salvati come registrazione. Il filtraggio può essere effettuato successivamente tramite ABUS NVR (interfaccia operativa locale) o il software CMS (LAN/WAN).3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR.4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.5. Il filtraggio di tutte le registrazioni in base al rilevamento del movimento in base alle persone e ai veicoli è possibile anche nel software CMS degli ABUS NVR collegati (riproduzione degli eventi).

Direzione: definizione della/e direzione/i in cui un oggetto si muove, causando il verificarsi di un evento.

Sensibilità: quanto maggiore è il valore, tanto prima viene rilevato un oggetto in movimento.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.

Carica su FTP/scheda di memoria/NAS:

attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.

Avviso acustico:

questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall'utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

8.6.10 Rilevamento dell'ingresso area

La funzione rileva l'ingresso di un oggetto in un'area contrassegnata e attiva immediatamente un evento.

Anteprima video: configurare l'area da monitorare

Dimensioni max.: questa funzione permette di definire le dimensioni massime dell'oggetto da rilevare.

Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Dimensioni min.: questa funzione permette di definire le dimensioni minime dell'oggetto da rilevare. Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Area di rilevamento: questo pulsante può essere utilizzato per disegnare l'area da monitorare nell'immagine video (area quadrata). Processo: premere il pulsante -> impostare i punti d'angolo con il tasto sinistro del mouse (max. 4) -> cliccare il tasto destro del mouse per finire il disegno

Cancella: cancellare l'area.

Obiettivo di rilevamento

Questa voce di menu corrisponde all'impostazione per il rilevamento degli oggetti. Il rilevamento degli oggetti riconosce persone e veicoli su base neurale.

Target di rilevamento

□ Persona

□ Veicolo

1. Durante l'utilizzo del rilevamento degli oggetti, le registrazioni video sulla scheda SD interna contengono solo registrazioni di persone o veicoli rilevati. Altri oggetti non scompongono le registrazioni sulla scheda SD.

2. Durante l'utilizzo del rilevamento degli oggetti e la registrazione di dati video in un NVR ABUS, tutti gli oggetti estranei vengono prima salvati come registrazione. Il filtraggio può essere effettuato successivamente tramite ABUS NVR (interfaccia operativa locale) o il software CMS (LAN/WAN).

3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR.

4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.

5. Il filtraggio di tutte le registrazioni in base al rilevamento del movimento in base alle persone e ai veicoli è possibile anche nel software CMS degli ABUS NVR collegati (riproduzione degli eventi).

Regione: Numero di aree disponibili: 4

Sensibilità: quanto maggiore è la sensibilità, tanto più piccoli sono gli oggetti rilevabili.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.

Carica su FTP/scheda di memoria/NAS:

attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.

Avviso acustico:

questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall'utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

8.6.11 Rilevamento dell'uscita area

La funzione rileva l'uscita di un oggetto in un'area contrassegnata e attiva immediatamente un evento.

Anteprima video: configurare l'area da monitorare

Dimensioni max.: questa funzione permette di definire le dimensioni massime dell'oggetto da rilevare.

Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Dimensioni min.: questa funzione permette di definire le dimensioni minime dell'oggetto da rilevare. Ciò si realizza disegnando un rettangolo nell'anteprima video. È possibile disegnare il rettangolo in qualsiasi posizione nell'anteprima video.

Area di rilevamento: questo pulsante può essere utilizzato per disegnare l'area da monitorare nell'immagine video (area quadrata). Processo: premere il pulsante -> impostare i punti d'angolo con il tasto sinistro del mouse (max. 4) -> cliccare il tasto destro del mouse per finire il disegno

Cancella: cancellare l'area.

Regione: Numero di aree disponibili: 4

Obiettivo di rilevamento

Questa voce di menu corrisponde all'impostazione per il rilevamento degli oggetti. Il rilevamento degli oggetti riconosce persone e veicoli su base neurale.

Target di rilevamento

□ Persona

□ Veicolo

1. Durante l'utilizzo del rilevamento degli oggetti, le registrazioni video sulla scheda SD interna contengono solo registrazioni di persone o veicoli rilevati. Altri oggetti non scompongono le registrazioni sulla scheda SD.

2. Durante l'utilizzo del rilevamento degli oggetti e la registrazione di dati video in un NVR ABUS, tutti gli oggetti estranei vengono prima salvati come registrazione. Il filtraggio può essere effettuato successivamente tramite ABUS NVR (interfaccia operativa locale) o il software CMS (LAN/WAN).

3. Il rilevamento degli oggetti (persone/veicoli) e la successiva visualizzazione filtrata di queste registrazioni possono essere utilizzati solo in combinazione con un ABUS NVR.
4. ABUS NVR permette di visualizzare le registrazioni video filtrate per persone o veicoli tramite il monitor collegato (HDMI/VGA) nel menu "Ricerca smart". Altre registrazioni di rilevamento del movimento oltre a persone e veicoli possono essere visualizzate normalmente in riproduzione.
5. Il filtraggio di tutte le registrazioni in base al rilevamento del movimento in base alle persone e ai veicoli è possibile anche nel software CMS degli ABUS NVR collegati (riproduzione degli eventi).

Sensibilità:

quanto maggiore è la sensibilità, tanto più piccoli sono gli oggetti rilevabili.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Metodo di collegamento

Impostare qui l'azione da eseguire al verificarsi di un evento.

Collegamento manuale

Invio di e-mail: per ricevere un'e-mail di notifica, attivare la casella di controllo.

Avvertire il centro di monitoraggio:

all'attivazione di un evento, è possibile informare il software ABUS CMS. A ciò può seguire, ad esempio, un pop-up di immagini.

Carica su FTP/scheda di memoria/NAS:

attivare questa casella di controllo per caricare fotogrammi per evento su un server FTP, sulla scheda SD o su un'unità locale NAS collegata.

Avviso acustico:

questa funzione può emettere segnali o supporti audio preimpostati o personalizzati dall'utente. Ciò richiede un modello di telecamera con uscita audio o altoparlante integrato.

Attivazione dell'uscita allarme

All'attivazione di un evento, le uscite allarme esistenti sulla telecamera possono essere attivate. Il comportamento dell'uscita allarme può essere impostato in "Eventi / Uscita di allarme".

Attivazione registrazione

attivare per registrare rilevamento del movimento su scheda SD.

8.7 Salvataggio

8.7.1 Calendario registrazioni

Qui è possibile effettuare la configurazione per le registrazioni effettuate in base all'ora e all'evento, per poterle salvare sulla scheda SD.

Reg.post-evento

Impostare qui la durata per la registrazione dei dati delle immagini dopo un evento.

Sovrascrittura

Scegliere se le registrazioni devono essere sovrascritte automaticamente quando il supporto di memoria è pieno.

Tempo trascorso: con questa funzione è possibile limitare la durata di memorizzazione sulla scheda SD.

Programma orario

Per memorizzare un calendario, cliccare su "Attiva calendario". Stabilire qui in quali giorni della settimana e a quali ore l'uscita allarme deve essere attiva.

La selezione del calendario avviene contrassegnando con il tasto sinistro del mouse. Cliccando su un periodo già contrassegnato, i dettagli possono anche essere impostati con la tastiera o cancellati di nuovo.

Per copiare la selezione dell'orario in altri giorni della settimana, spostare il puntatore del mouse dietro la barra del giorno della settimana già impostato e utilizzare la funzione "Copia in ...".

Acquisire le impostazioni effettuate cliccando su "Salva"

Selezionare alla voce "Tipo registrazione" la modalità di registrazione per l'intervallo di tempo desiderato. È possibile

selezionare tra i seguenti tipi di registrazione:

Normale: Registrazione continua

Movimento: Registrazione in base al movimento

Allarme: Ingresso allarme (se presente)

Mov. | Allarme: Registrazione in base all'ingresso allarme o in base al movimento. La telecamera registra sia in caso di rilevamento del movimento che in base all'attivazione dell'ingresso allarme.

Mov. e Allarme: Registrazione in base all'ingresso allarme e in base al movimento. La telecamera registra solo se il movimento e l'ingresso allarme sono attivati contemporaneamente.

Evento: registrazione di tutti gli eventi smart (per esempio Tripwire)

L'ingresso allarme è disponibile solo per alcuni modelli.

Per acquisire le modifiche cliccare su "OK, per annullare le modifiche cliccare su "Annulla".

8.7.2 Rilevamento/fotogramma

Qui è possibile effettuare la configurazione per le istantanee effettuate in base all'ora e all'evento, per poterle caricare su un server FTP.

Percorso temporale

Attivazione istantanee a tempo

Attivare questa funzione per salvare le immagini a intervalli di tempo definiti.

Formato

Il formato delle immagini è preimpostato su JPEG.

Risoluzione

Impostare qui la risoluzione dell'immagine.

Qualità

Selezionare la qualità delle immagini salvate.

Intervallo

Impostare qui l'intervallo di tempo fra due immagini salvate.

Scatto in base all'evento

Attivazione istantanea in base all'evento

Attivare questa funzione per salvare le immagini scattate in base all'evento.

Formato

Il formato delle immagini è preimpostato su JPEG.

Risoluzione

Impostare qui la risoluzione dell'immagine.

Qualità

Selezionare la qualità delle immagini salvate.

Intervallo

Impostare qui l'intervallo di tempo fra due immagini salvate.

8.7.3 Gestione salvataggi

Qui è possibile formattare la scheda micro SD impiegata e visualizzare le caratteristiche. Inoltre, è possibile criptare i dati del supporto di memoria. È possibile anche distribuire una percentuale dello spazio di memoria dei dati video e dei fotogrammi.

Impostare prima tutte le opzioni e i parametri desiderati e in seguito formattare il supporto di memoria.

8.7.4 NAS

In questo menu è possibile configurare le posizioni di salvataggio NAS, che saranno successivamente disponibili nella telecamera come unità locali (HDD) per il salvataggio.

indirizzo server Indirizzo IP dell'unità locale NAS

Percorso file: percorso nell'unità locale NAS

9. Manutenzione e pulizia

11.1 Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che il funzionamento non sia più sicuro, il prodotto deve essere messo fuori servizio, assicurandosi che non sia accidentalmente rimesso in funzione.

Si deve presumere che non sia più possibile un utilizzo sicuro quando

• l'apparecchio presenta danni evidenti,
• l'apparecchio non funziona più

Fare attenzione a quanto segue:

Il prodotto non richiede manutenzione da parte dell'utente. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utente; pertanto non aprirlo mai.

11.2 Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere la sporcizia più ostinata, il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno del dispositivo.

Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento e dello schermo potrebbe venire danneggiata (scolorimento).

10. Smaltimento

Attenzione: La direttiva europea 2002/96/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, il dispositivo deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni sulla raccolta (anche per i Paesi extracomunitari), rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute e dell'ambiente in fase di riciclaggio del prodotto.

11. Dati tecnici

I dati tecnici delle singole telecamere sono disponibili sul sito www.abus.com attraverso la ricerca del prodotto.

12. Avviso sulle licenze open source

A questo punto, desideriamo sottolineare che la telecamera di sorveglianza di rete include fra l'altro il software open source. Si prega di leggere le informazioni di licenza open source al prodotto.
