GEBRUIKSAANWIJZING DED7042 DEDRA

Schroefboormachine 18V Gebruiksaanwijzing met de garantiekaart

Alle rechten voorbehouden. Deze publicatie wordt auteursrechtelijk beschermd. Het kopiëren of openbaar maken van de fragmenten of het geheel van de Gebruiksaanwijzing zonder de toestemming van de firma Dedra Exim is verboden. De firma Dedra Exim behoudt het recht om de constructie, techniek en de voltooiing te wijzigen zonder ingebrekestelling. Die veranderingen zijn geen reden zijn om een klacht over het product in te dienen. Gebruikersaanwijzing beschikbaar op de website www.dedra.pl

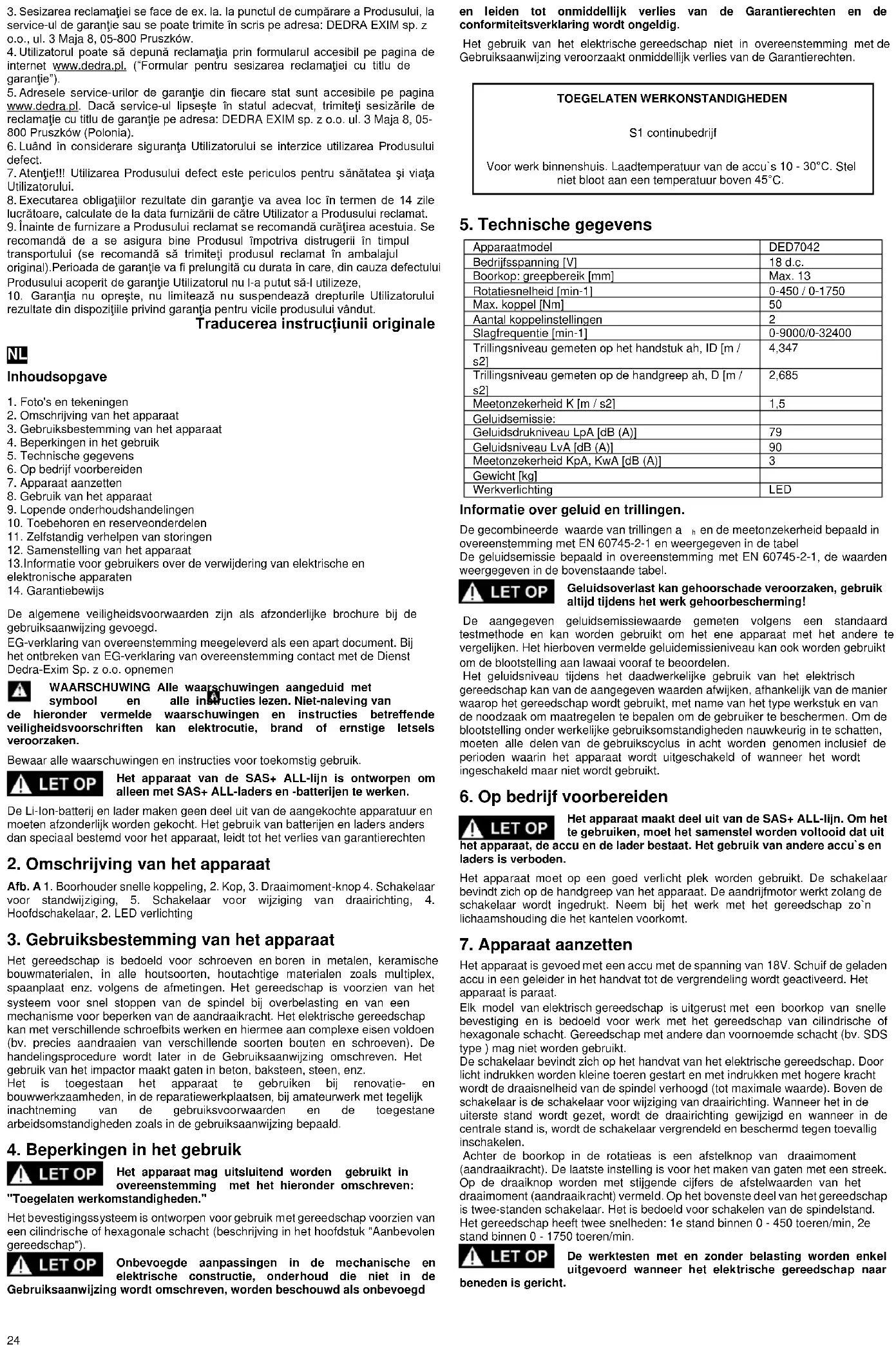

1. Foto's en tekeningen

2. Omschrijving van het apparaat

3. Gebruiksbestemming van het apparaat

4. Beperkingen in het gebruik

5. Technische gegevens

6. Op bedrijf voorbereiden

7. Apparaat aanzetten

8. Gebruik van het apparaat

9. Lopende onderhoudshandelingen

10. Toebehoren en reserveonderdelen

11. Zelfstandig verhelpen van storingen

12. Samenstelling van het apparaat

13.Informatie voor gebruikers over de verwijdering van elektrische en elektronische apparaten

De algemene veiligheidsvoorwaarden zijn als afzonderlijke brochure bij de gebruiksaanwijzing gevoegd. EG-verklaring van overeenstemming meegeleverd als een apart document. Bij het ontbreken van EG-verklaring van overeenstemming contact met de Dienst Dedra-Exim Sp. z o.o. opnemen WAARSCHUWING Alle waarschuwingen aangeduid met symbool en alle instructies lezen. Niet-naleving van de hieronder vermelde waarschuwingen en instructies betreffende veiligheidsvoorschriften kan elektrocutie, brand of ernstige letsels veroorzaken. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. Het apparaat van de SAS+ ALL-lijn is ontworpen om alleen met SAS+ ALL-laders en -batterijen te werken. De Li-Ion-batterij en lader maken geen deel uit van de aangekochte apparatuur en moeten afzonderlijk worden gekocht. Het gebruik van batterijen en laders anders dan speciaal bestemd voor het apparaat, leidt tot het verlies van garantierechten

2. Omschrijving van het apparaat

Afb. A 1. Boorhouder snelle koppeling, 2. Kop, 3. Draaimoment-knop 4. Schakelaar voor standwijziging, 5. Schakelaar voor wijziging van draairichting, 4. Hoofdschakelaar, 2. LED verlichting

3. Gebruiksbestemming van het apparaat

Het gereedschap is bedoeld voor schroeven en boren in metalen, keramische bouwmaterialen, in alle houtsoorten, houtachtige materialen zoals multiplex, spaanplaat enz. volgens de afmetingen. Het gereedschap is voorzien van het systeem voor snel stoppen van de spindel bij overbelasting en van een mechanisme voor beperken van de aandraaikracht. Het elektrische gereedschap kan met verschillende schroefbits werken en hiermee aan complexe eisen voldoen (bv. precies aandraaien van verschillende soorten bouten en schroeven). De handelingsprocedure wordt later in de Gebruiksaanwijzing omschreven. Het gebruik van het impactor maakt gaten in beton, baksteen, steen, enz. Het is toegestaan het apparaat te gebruiken bij renovatie- en bouwwerkzaamheden, in de reparatiewerkplaatsen, bij amateurwerk met tegelijk inachtneming van de gebruiksvoorwaarden en de toegestane arbeidsomstandigheden zoals in de gebruiksaanwijzing bepaald.

4. Beperkingen in het gebruik

Het apparaat mag uitsluitend worden gebruikt in overeenstemming met het hieronder omschreven: "Toegelaten werkomstandigheden." Het bevestigingssysteem is ontworpen voor gebruik met gereedschap voorzien van een cilindrische of hexagonale schacht (beschrijving in het hoofdstuk "Aanbevolen gereedschap"). Onbevoegde aanpassingen in de mechanische en elektrische constructie, onderhoud die niet in de Gebruiksaanwijzing wordt omschreven, worden beschouwd als onbevoegd en leiden tot onmiddellijk verlies van de Garantierechten en de conformiteitsverklaring wordt ongeldig. Het gebruik van het elektrische gereedschap niet in overeenstemming met de Gebruiksaanwijzing veroorzaakt onmiddellijk verlies van de Garantierechten. TOEGELATEN WERKONSTANDIGHEDEN S1 continubedrijf Voor werk binnenshuis. Laadtemperatuur van de accu`s 10 - 30°C. Stel niet bloot aan een temperatuur boven 45°C.

Aantal koppelinstellingen

Werkverlichting LED Informatie over geluid en trillingen. De gecombineerde waarde van trillingen a

en de meetonzekerheid bepaald in overeenstemming met EN 60745-2-1 en weergegeven in de tabel De geluidsemissie bepaald in overeenstemming met EN 60745-2-1, de waarden weergegeven in de bovenstaande tabel. Geluidsoverlast kan gehoorschade veroorzaken, gebruik altijd tijdens het werk gehoorbescherming! De aangegeven geluidsemissiewaarde gemeten volgens een standaard testmethode en kan worden gebruikt om het ene apparaat met het andere te vergelijken. Het hierboven vermelde geluidemissieniveau kan ook worden gebruikt om de blootstelling aan lawaai vooraf te beoordelen. Het geluidsniveau tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan van de aangegeven waarden afwijken, afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het type werkstuk en van de noodzaak om maatregelen te bepalen om de gebruiker te beschermen. Om de blootstelling onder werkelijke gebruiksomstandigheden nauwkeurig in te schatten, moeten alle delen van de gebruikscyclus in acht worden genomen inclusief de perioden waarin het apparaat wordt uitgeschakeld of wanneer het wordt ingeschakeld maar niet wordt gebruikt.

6. Op bedrijf voorbereiden

Het apparaat maakt deel uit van de SAS+ ALL-lijn. Om het te gebruiken, moet het samenstel worden voltooid dat uit het apparaat, de accu en de lader bestaat. Het gebruik van andere accu`s en laders is verboden. Het apparaat moet op een goed verlicht plek worden gebruikt. De schakelaar bevindt zich op de handgreep van het apparaat. De aandrijfmotor werkt zolang de schakelaar wordt ingedrukt. Neem bij het werk met het gereedschap zo`n lichaamshouding die het kantelen voorkomt.

7. Apparaat aanzetten

Het apparaat is gevoed met een accu met de spanning van 18V. Schuif de geladen accu in een geleider in het handvat tot de vergrendeling wordt geactiveerd. Het apparaat is paraat. Elk model van elektrisch gereedschap is uitgerust met een boorkop van snelle bevestiging en is bedoeld voor werk met het gereedschap van cilindrische of hexagonale schacht. Gereedschap met andere dan voornoemde schacht (bv. SDS type ) mag niet worden gebruikt. De schakelaar bevindt zich op het handvat van het elektrische gereedschap. Door licht indrukken worden kleine toeren gestart en met indrukken met hogere kracht wordt de draaisnelheid van de spindel verhoogd (tot maximale waarde). Boven de schakelaar is de schakelaar voor wijziging van draairichting. Wanneer het in de uiterste stand wordt gezet, wordt de draairichting gewijzigd en wanneer in de centrale stand is, wordt de schakelaar vergrendeld en beschermd tegen toevallig inschakelen. Achter de boorkop in de rotatieas is een afstelknop van draaimoment (aandraaikracht). De laatste instelling is voor het maken van gaten met een streek. Op de draaiknop worden met stijgende cijfers de afstelwaarden van het draaimoment (aandraaikracht) vermeld. Op het bovenste deel van het gereedschap is twee-standen schakelaar. Het is bedoeld voor schakelen van de spindelstand. Het gereedschap heeft twee snelheden: 1e stand binnen 0 - 450 toeren/min, 2e stand binnen 0 - 1750 toeren/min. De werktesten met en zonder belasting worden enkel uitgevoerd wanneer het elektrische gereedschap naar beneden is gericht.8. Gebruik van het apparaat Functie: vastschroeven Schroeven van bouten. Stel de afstelring in op de kleinste waarde en bevestig vervolgens het schroefbit in de boorkop (steek het zeskantige deel in de beugel). Draai de afstelring van de koppeling rechtsom naar kleinste waarden. Draai een schroef nadat een passende bit wordt gezet. Is de aandraaikracht te klein (koppeling werkt voordat de schroef juiste diepte bereikt) dat moet het werk worden gestopt en de ring op een hogere waarde omgeschakeld, draai de schroef vast. Het vergroten van de kracht moet worden herhaald tot de schroef op de juiste plaats zit, d.w.z. de schroefkop zal minimaal onder het oppervlak van het materiaal zijn. Volgende schroeven worden met dezelfde kracht ingedraaid. Om los te draaien moet de omkeerschakelaar linksom worden gezet. De draaiknop wordt links gedraaid (maximale waarden of de stand boren). Voor de functie schroeven wordt het aangeraden om de stand-schakelaar in de 1ste stand d.is. 0 - 450 toeren/min. af te stellen. Functie: boren (zonder slag) Functie-draaiknop in de stand boren afstellen. Plaats de boor in een boorkop. De boren met diameter tot 5 mm eisen hogere draaisnelheden. Start met het boren met kleine snelheden. Verhoog de snelheid wanneer de boor in een opening verdiept. Voor boren met diameter tot 5 mm worden hoogste draaisnelheden aangeraden. Functie: boren (met impact) Draai de functieknop naar de hamerboorstand. Plaats de boor in een boorkop. De boren met diameter tot 5 mm eisen hogere draaisnelheden. Start met het boren met kleine snelheden. Verhoog de snelheid wanneer de boor in een opening verdiept. Voor boren met diameter tot 5 mm worden hoogste draaisnelheden aangeraden. Zorg ervoor dat in de boorzone geen elektrische kabels onder spanning, leidingen en andere bedrading van de infrastructuur van een woongebouw zijn. Wanneer u vermoedt of wanneer u in de boorzone enige leidingen heeft geconstateerd, moeten de circuits onmiddellijk van het voegingsnet worden losgekoppeld. Tijdens het intensieve gebruik van de schroefboormachine kan de accu-bus tot een temperatuur van ca. 40°C opwarmen. Het is niet gevaarlijk. Wanneer de batterij boven 40°C zal opwarmen, moet het werk worden gestopt en de batterij afgekoeld. Overmatige opwarmen van de batterij kan een defect veroorzaken. Voor de functie: boren wordt het aangeraden om de stand-schakelaar in de 1ste stand d.is 0 - 1750 toeren/min. af te stellen.

9. Lopende onderhoudshandelingen

Elektrisch gereedschap regelmatig reinigen en in het bijzonder op de reiniging van ventilatieopeningen letten. Vermijd het laden van de accu direct na intensief gebruik. Met het oog op het ontladingsverschijnsel wordt het niet aangeraden om een ontladen accu te bewaren, het kan dan onder een kritisch niveau worden ontladen en permanente beschadigd. De accu gedeeltelijk opgeladen bewaren (tot ca.40%). Laad de accu voordat deze volledig leeg is. De batterijen in de temperaturen van 10-30°C bewaren. Bewaard bij hoge temperaturen verliest snel zijn capaciteit. Het laden van de accu wordt in de gebruiksaanwijzing voor de accu en de laden van de SAS+ ALL-lijn beschreven. Bewaarplek moet buiten bereik van kinderen zijn. Wanneer nodig de boorschroefmachine naar de service voor de reparatie te sturen, moet het tegen mechanische beschadiging worden beveiligd en de batterijen van de oplader worden uitgeschoven. Demontage van de accu Om de accu te demonteren de boorschroefmachine op het handgreep pakken en de knop aan de voor-/zijkant van de batterij drukken. De accu van de handgreep van schroefboormachine verwijderen. Om de accu te monteren, schuif de accu in de handgreep van de schroefboormachine en druk tot de klem van de handgreep wordt geactiveerd. Bevestiging, vervanging van het gereedschap Na bevestiging van het gereedschap zorg ervoor dat het werktuig correct wordt aangebracht: het elektrische gereedschap horizontaal leggen en de aangebrachte kop proberen uit te schuiven. Is het niet mogelijk om het uit te schuiven, wordt het correct aangebracht. Onderhoud van het gereedschap Onderhoud omvat alle onderhoudswerkzaamheden van de schroefboormachine met apparatuur d.i. met de accu en de oplader. Nooit de onderhoudswerkzaamheden bij aangesloten gereedschap doorvoeren. Het kan ernstig letsel of een elektrische schok veroorzaken. Voordat onderhoudswerkzaamheden worden uitgevoerd, moet de accu uit de houder van de schroevendraaier worden verwijderd. Onderhoud van de schroefboormachine betekent schoon houden van het gereedschap en alle componenten die voor werk nodig zijn. Voor de reiniging geen oplosmiddelen gebruiken, ze kunnen onherstelbare schade aan de behuizing en andere kunststof componenten veroorzaken. De accu mag nooit met water worden gereinigd, het kan interne kortsluiting veroorzaken die tot blijvende schade leidt.

10. Toebehoren en reserveonderdelen

Aanbevolen toebehoren Schroefboormachine van de SAS+ALL-lijn kan worden uitgerust met de accu en de lader van de SAS+ALL - lijn en allerlei werktuig (bits) met cilindrische of zeshoekige schacht, toegepast aan werk met alle algemeen toegankelijke amateurs en professionele boren (voor boren in hout, betoon en metaal), bits voor schroeven en verschillende modules e.d. Gelieve de aanbevelingen van de bitsfabrikanten te volgen. Neem contact met Dedra-Exim bij aankoop van reserveonderdelen en toebehoren. De contactgegevens staan op de 1ste blad van de gebruiksaanwijzing. Bij bestelling van de onderdelen gelieve het nummer van de PARTIJ op het typeplaatje en het onderdeelnummer van de montagetekening opgeven. In de garantieperiode worden de reparaties onder de condities als vermeld in de Garantiekaart uitgevoerd. Het defecte product voor de reparatie naar de aankoop punt inleveren (de verkoper is verplicht om het product te aanvaarden) of naar de Servicedienst van DEDRA-EXIM. Gelieve de door Importeur opgestelde garantiekaart meeleveren. Zonder dit document wordt de reparatie beschouwd als buiten de garantieperiode. Na afgelopen garantieperiode wordt de reparatie door Centraal Servicedienst uitgevoerd. Het defecte product wordt naar het Klantenservice gestuurd (vervoerkosten op rekening van de gebruiker)

11. Zelfstandig verhelpen van storingen

Voordat u de problemen zelf probeert op te lossen, koppelt u het apparaat los van de voeding PROBLEEM OORZAAK OPLOSSING Schroefboorma chine werkt niet Schakelaar beschadigd Apparaat naar het service leveren Accu leeg Accu laden Accu slecht gemonteerd Correct bevestigen Schroefboorma chine draait met moeite Accu leeg Accu correct laden Toegelaten werkparameters overschreden Belasting van het elektrische gereedschap verminderen Motor raakt overhit Ventilateopeningen verstopt Reinig de openingen Toegelaten werkparameters overschreden Elektrisch gereedschap uitzetten, werk stoppen tot de schroefboormachine afkoelt Gereedschap te krachtig aangedrukt Belasting van het elektrische gereedschap verminderen

12. Samenstelling van het toestel, slotopmerkingen

1. Schroefboormachine - 1 stuk

13. Informaties voor de gebruikers over het

verwijderen van elektrische en elektronische apparaten. (betreft particuliere huishoudens) Het symbool op het product of in de gevoegde documenten betekent dat de defecte elektrische en elektronische producten niet bij het huishoudelijk afval mogen worden weggegooid. De correcte behandeling tijdens de verwijdering, hergebruik of recycling van de componenten berust op het leveren van het product bij de aangewezen inzamelingspunt, waar het gratis worden aangenomen. Informatie over de locatie van de inzamelingspunt van verbruikte apparatuur worden door de lokale overheden bv. op hun websites gepubliceerd. Het correcte verwijderen van het apparaat maakt mogelijk dat de waardevolle onderdelen worden bespaard en de negatieve effecten op de gezondheid en het milieu worden vermeden, dat door een onjuiste verwerking van afval zou kunnen worden bedreigd. Het niet correcte verwijderen van het afval veroorzaakt de oplegging van boetes als in de relevante nationale wetgeving voorzien. Gebruikers in de Europese Unie Bij verwijderen van elektrische en elektronische apparaten neem contact op met een nabij gelegen verkooppunt of een leverancier voor aanvullende informatie. De verwijdering van het afval buiten de Europese Unie Dit symbool heeft uitsluitend betrekking op de Europese Unie. Bij het verwijderen van dit product neem contact met lokale overheden of de verkoper voor aanvullende informatie hoe verder te handelen.

Catalogusnr. Partijnummer: ..................................................... (verder het Product te noemen) Aankoopdatum van het Product: …………………………………. Stempel van de verkoper: ………………….. Datum en handtekening van de verkoper: ................................................ Verklaring van de Gebruiker: Ik bevestig hiermee over de garantievoorwaarden en over de gevolgen van het niet naleven van de in de Gebruiksaanwijzing en de Garantiekaart bepaalde regels ingelicht te zijn. Ik ken de garantievoorwaarden wat ik met mijn eigenhandige handtekening bevestig: ......................................... ….................................................26 datum en plaats handtekening van de Gebruiker

I. Aansprakelijkheid voor het Product:

1. Garant - DEDRA EXIM sp. z o.o. met zetel te Pruszków, adres: ul. [straat] 3

Maja 8, 05-800 Pruszków, KRS [landelijk gerechtsregister van de ondernemingen] 0000062517, Sąd Rejonowy [Arrondissementsrechtbank] voor de hoofdstad van Warszawa te Warszawa XIV Wydział Gospodarczy Krajowego Rejestru Sądowego [Afdeling voor economie van het landelijke gerechtsregister], NIP [fiscaal nummer] 527-020-49-33, Maatschappelijk kapitaal: 100 980.00 zł.

2. Onder de waarborgvoorwaarden zoals in deze Garantiekaart verstrekt de

Garant de garantie voor het product dat van de distributie van de Garant is afkomstig.

3. Aansprakelijkheid onder de garantie dekt de defecten die het gevolg zijn van

oorzaken die inherent zijn aan het Product op het moment van aflevering ervan aan de Gebruiker.

4. Uit hoofde van de garantie krijgt de Gebruiker het recht tot kosteloze repartie

van het Product ten gevolge van een defect dat tijdens de garantieperiode tot uiting komt. Reparatie methode van het Product (methode van reparatie) is van het besluit van de Garant afhankelijk. Als de Garant constateert dat er geen mogelijkheid tot reparatie bestaat, behoudt de Garant zich het recht voor om het defecte onderdeel of het gehele Product door een product zonder de defecten te vervangen, de prijs van het Product te verlagen of afstand van de overeenkomst te doen.

5. Jegens de Gebruiker, die geen consument is in de zin van de wet van 23 april

1964 Kodeks cywilny [Burgerlijk wetboek] is de aansprakelijkheid van de Garant voor schade die uit deze garantie voortvloeit en/of in verband met de sluiting en uitvoering ervan, ongeacht de rechtstitel tot de maximale waarde van het defecte product beperkt.

II. Garantieperiode:

Elementen van het product gedekt door de garantie Duur van de garantiedekking DED7042 24 maanden vanaf de aankoopdatum van het Product vermeld in deze Garantiekaart

III. Voorwaarden voor het gebruik van de garantie:

1. Het leveren door de Gebruiker van een ingevulde garantiekaart van het product

en het aantonen door de Gebruiker van de aankoopomstandigheden van het Product bijvoorbeeld door een ontvangstbewijs, factuur, enz. voor te leggen. Om een klacht efficiënt af te wikkelen wordt het aangeraden dat de Gebruiker met het product alle in de "Samenstelling" van het Product zoals in de Gebruiksaanwijzing bepaalde onderdelen inlevert.

2. De gebruiker houdt zich aan de aanbevelingen in de Gebruiksaanwijzing en de

3. De garantie omvat het grondgebied van de Republiek Polen en de EU.

IV. De garantie dekt geen defecten van het Product die met name het

1. Het niet navolgen door de Gebruiker van de voorwaarden in de

Gebruiksaanwijzing en met name op het gebied van correct gebruik, onderhoud en reiniging;

2. De toepassing door de Gebruiker van de schoonmaak- of onderhoudsmiddelen

niet in overeenstemming met de gebruikersaanwijzing;

3. Onjuiste opslag en vervoer van het Product door de Gebruiker;

4. Zelfstandige wijzigingen en/of aanpassingen van het Product door de Gebruiker

die met de Garant niet waren overeengekomen.

5. De toepassing door de Gebruiker in het product van de verbruiksartikelen niet in

overeenstemming met de gebruiksaanwijzing. De Gebruiker die geen consument is in de zin van de wet van 23 april 1964. Het Burgerlijk Wetboek dekt geen garantie over het Product waarin:

1. serienummers, datums en typeplaten door de Gebruiker zijn verwijderd,

gewijzigd of beschadigd;

2. de zegels door de Gebruiker zijn beschadigd of sporen van manipulatie door de

Gebruiker aantonen. Let op! De handelingen van dagelijkse bediening van het Product die o.m. van de Gebruiksaanwijzing voortvloeien, voert de Gebruiker op eigen kosten uit.

1. Wanneer de niet correcte werking van het Product wordt geconstateerd, dient,

voordat een klachtmelding wordt ingediend, te worden vastgesteld of alle activiteiten die in het bijzonder in de Gebruiksaanwijzing zijn vermeld, correct zijn uitgevoerd.

2. De klachtmelding wordt onmiddellijk aangeraden, bij voorkeur binnen 7 dagen

na de datum van kennisgeving van het defect van het Product. De Gebruiker die geen consument is in de zin van de wet van 23 april 1964. Het Burgerlijk Wetboek is niet meer van toepassing betreffende de rechten die uit deze garantie voortvloeien wanneer de klacht binnen de 7 dagen niet is ingediend.

3. De klachtmelding wordt o. m. op de locatie van de productaankoop, in een

servicedienst of schriftelijk op het volgende adres ingediend: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków..

4. De Gebruiker kan een klacht met gebruik van het op de

internetpaginawww.dedra.pl beschikbare formulier indienen. („Formulier van de klachtmelding uit hoofde van de garantiedekking”).

5. De adressen van de servicediensten in bepaalde landen te vinden op

www.dedra.pl. Bij gebreke van een servicedienst voor een bepaald land, moeten klachtmeldingen worden gestuurd naar het volgende adres: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polen).

6. Met in achtneming van de veiligheid van de Gebruiker, is het verboden om een

defect Product te gebruiken.

13. Let op!!! Het gebruik van een defect product is gevaarlijk voor gezondheid en

leven van de Gebruiker.

7. De verplichtingen die uit de garantie voortvloeien, zullen binnen 14 werkdagen

na de datum van levering van het geclaimde Product door de Gebruiker worden nageleefd.

8. Voordat het defecte Product wordt geleverd, wordt het aangeraden dit schoon

te maken. Het wordt aangeraden het geclaimde product tegen vervoerschade te beschermen (het wordt aangeraden om het geclaimde product in de originele verpakking te leveren).

9. De garantieperiode wordt verlengd met een periode waarin het product als

gevolg van het defect niet kon worden gebruikt.

10. Deze garantie voor dit product sluit niet aan en beperkt niet de rechten van de

Gebruiker die voortvloeien uit de bepalingen van de waarborg op verkochte producten. Vertaling van de originele handleiding
