Produkttyp	Akku-Bohrschrauber
Marke	DEDRA
Modell	DED7042
Nennspannung	18 V Gleichstrom
Spannfuttertyp	Schnellspannfutter
Spannkapazität des Spannfutters	max. 13 mm
Leerlaufdrehzahl	0-450 / 0-1750 U/min
Maximales Drehmoment	50 Nm
Anzahl Gänge	2
Drehmomenteinstellungen	2 (einstellbare Kupplung)
Schlagfrequenz	0-9000 / 0-32400 Schläge/min
Arbeitslicht	LED
Schalldruckpegel	79 dB(A)
Schallleistungspegel	90 dB(A)
Vibrationspegel (Handstück)	4,347 m/s²
Vibrationspegel (Griff)	2,685 m/s²
Gewicht (geschätzt)	1,8 kg (ohne Akku)
Stromversorgung	Li-Ion-Akku 18 V (nicht im Lieferumfang, Serie SAS+ALL)
Verwendungszweck	Schrauben, Bohren, Bohren mit Schlag
Unterstützte Materialien	Holz, Metalle, Keramik, Beton, Ziegel, Stein
Wartung	Regelmäßige Reinigung der Lüftungsschlitze; keine Lösungsmittel verwenden
Sicherheit	Überlastschutz, schneller Spindelstopp
Garantie	24 Monate
Empfohlenes Zubehör	Akku und Ladegerät SAS+ALL, Werkzeuge mit zylindrischem oder sechskantigem Schaft
Reparierbarkeit	Kundendienst DEDRA-EXIM; Ersatzteile verfügbar

Häufig gestellte Fragen - DED7042 DEDRA

Welcher Akkutyp wird für den Bohrschrauber DED7042 verwendet?

Verwenden Sie ausschließlich die Li-Ion 18 V Akkus der Serie SAS+ALL. Die Verwendung anderer Akkus führt zum Erlöschen der Garantie und kann das Gerät beschädigen.

Wie ändere ich die Drehzahl?

Verwenden Sie den Gangschalter oben am Gerät. Position 1: 0-450 U/min (hohes Drehmoment), Position 2: 0-1750 U/min (hohe Drehzahl).

Wie verwende ich die Schlagfunktion?

Drehen Sie den Funktionswähler auf die Position für Bohren mit Schlag (Hammer-Symbol). Verwenden Sie geeignete Bohrer für Beton, Ziegel oder Stein.

Wie stelle ich das Drehmoment beim Schrauben ein?

Drehen Sie den Drehmomenteinstellring (Drehmomentwahlschalter) auf höhere Werte. Beginnen Sie mit dem niedrigsten Wert und erhöhen Sie ihn schrittweise, bis das gewünschte Anzugsdrehmoment erreicht ist.

Was tun, wenn der Bohrschrauber nicht startet?

Überprüfen Sie zunächst, ob der Akku geladen und richtig in den Griff eingesetzt ist. Wenn das Problem weiterhin besteht, könnte der Schalter defekt sein; wenden Sie sich an den Kundendienst.

Wie reinige ich den Bohrschrauber?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einem trockenen Pinsel. Verwenden Sie niemals Lösungsmittel oder Wasser, um das Gerät oder den Akku zu reinigen, um Schäden zu vermeiden.

Kann ich SDS-Bohrer verwenden?

Nein, das Schnellspannfutter ist für Werkzeuge mit zylindrischem oder sechskantigem Schaft ausgelegt. SDS-Bohrer sind nicht kompatibel.

Wie lagere ich den Bohrschrauber und den Akku?

Lagern Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern. Der Akku sollte teilgeladen (ca. 40 %) bei einer Temperatur zwischen 10 und 30 °C gelagert werden.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter über dem Schalter. Drücken Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf. Die Mittelstellung verriegelt den Schalter.

BEDIENUNGSANLEITUNG DED7042 DEDRA

DE Bohrschrauber 18V Bedienungsanleitung mit Garantiekarte

DE Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungsanleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

MEGENGEDETT MÜKÖDÉSI FELTÉTELEK

S1 folyamatos üzem

1. Fotos und Zeichnungen
2. Beschreibung des Gerätes
3. Bestimmung des Gerätes
4. Benutzungsbegrenzungen
5. Technische Daten
6. Vorbereitung zur Arbeit
7. Einschalten des Gerätes
8. Benutzung des Gerätes
9. Laufende Wartungsarbeiten
10. Ersatzteile und Zubehör
11. Selbständiges Beseitigen der Störungen
12. Lieferumfang des Gerätes
13. Benutzerinformation über die Entsorgung der elektrischen und elektronischen Geräte
14. Garantiekarte

Die Allgemeinen Sicherheitsbedingungen wurden als gesonderte Broschüre beigefügt.

Die EG-Übereinstimmungsbescheinigung ist dem Gerät als gesondertes Dokument beugefügt. Bei fehlender EG-Übereinstimmungsbescheinigung bitten wir um die Kontaktaufnahme mit dem Service von Dedra-Exim Sp. z o.o.

WARNUNG. Alle mit versehenen Warnungen und alle Hinweise gründlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen.

Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

ACHTUNG Das Gerät der SAS+ALL-Linie wurde nur für die Zusammenarbeit mit den Ladegeräten und

Akkumulatoren der SAS+ALL-Linie entwickelt.

Der Li-Ion-Akku und das Ladegerät gehören nicht zum Lieferumfang des eingekauften Gerätes und sie sind gesondert einzukaufen. Die Verwendung von anderen Akkus und Ladegeräten als die für das Gerät dedizierten zieht den Verlust der Garantierechte nach sich.

2. Beschreibung des Gerätes

Zeichnung A: 1. Schnellspannfutter, 2. Bohrkopf, 3. Drehmomentknopf, 4. Gangschalterknopf, 5. Umschalter der Drehrichtung, 6. Hauptschalter, 7. LED-Beleuchtung.

3. Bestimmung des Gerätes

Das Gerät ist ein Produkt, dass zum Einschrauben, Ausschrauben und Bohren in Metallen, keramischen Baumaterialien, aller Holzarten, Holzwerkstoffen wie: Sperrholz, Spannplatten, u. ä. entsprechend deren Abmessungen, dient. Die Geräte haben folgende Ausstattung: Schnell-Stopp-System der Spindel bei Belastung sowie Mechanismus der Beschränkung der Anzugskraft für Schrauben. Das Elektrogerät kann mit vielen Arbeitsendstücken zusammenarbeiten und dabei viele Funktionen erfüllen (z.B. es gestattet verschiedene Arten von Schrauben anzuziehen. Die Vorgehensweise ist im weiteren Teil der Instruktion beschrieben. Die Verwendung des Schlagkörpers ermöglicht das Bohren von Löchern in Beton, Ziegel, Stein usw. Es ist zugelassen, dass Gerät bei Renovierungs- und Bauarbeiten, in Reparaturwerkstätten, bei Hobby-Bastlerarbeiten unter gleichzeitiger Beachtung der Benutzungsbedingungen, die in der Bedienungsanleitung enthalten sind, zu benutzen.

4. Benutzungsbeschränkungen

ACHTUNG Das Gerät darf nur in Übereinstimmung mit den nachstehend angegebenen "Zulässigen Arbeitsbedingungen" verwendet werden.

Das Befestigungssystem ist an die Zusammenarbeit mit Werkzeugen angepasst, die mit einem zylindrischen oder Sechskantbohrfutter (Beschreibung im Teil "Empfohlene Arbeitswerkzeuge") ausgestattet sind.

Achtung Eigenständige Änderungen am mechanischen und elektrischen Bau, jegliche Modifikationen, Bedienungstätigkeiten, die in der Bedienungsanleitung nicht beschrieben sind, werden als rechtswidrig behandelt und ziehen den sofortigen Verlust der Garantierechte nach sich, die Übereinstimmungserklärung verliert ihre Gültigkeit.

Eine bestimmungswidrige oder bedienungsanleitungwidrige Benutzung des Gerätes bewirkt den sofortigen Verlust der Garantierechte.

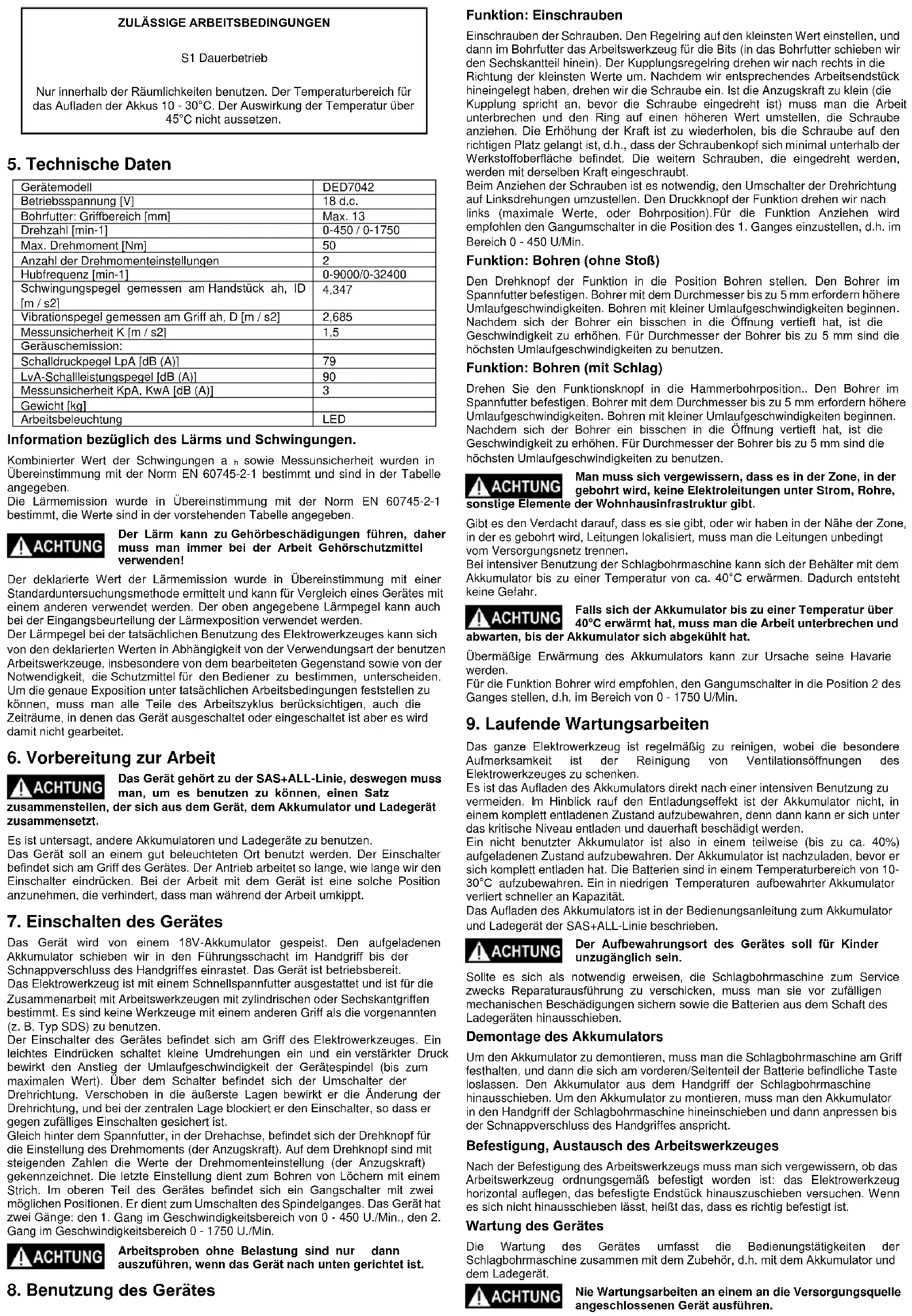

ZULÄSSIGE ARBEITSBEDINGUNGEN

S1 Dauerbetrieb

Nur innerhalb der Räumlichkeiten benutzen. Der Temperaturbereich für das Aufladen der Akkus 10 - 30°C. Der Auswirkung der Temperatur über 45°C nicht aussetzen.

1. Technische Daten

Gerätemodell	DED7042
Betriebsspannung [V]	18 d.c.
Bohrfutter: Griffbereich [mm]	Max. 13
Drehzahl [min-1]	0-450 / 0-1750
Max. Drehmoment [Nm]	50
Anzahl der Drehmomenteinstellungen	2
Hubfrequenz [min-1]	0-9000/0-32400
Schwingungspegel gemessen am Handstück ah, ID [m / s2]	4,347
Vibrationspegel gemessen am Griff ah, D [m / s2]	2,685
Messunsicherheit K [m / s2]	1,5
Geräuschemission:
Schalldruckpegel LpA [dB (A)]	79
LvA-Schallleistungspegel [dB (A)]	90
Messunsicherheit KpA, KwA [dB (A)]	3
Gewicht [kg]
Arbeitsbeleuchtung	LED

Information bezüglich des Lärms und Schwingungen.

Kombinierter Wert der Schwingungen a h sowie Messunsicherheit wurden in Übereinstimmung mit der Norm EN 60745-2-1 bestimmt und sind in der Tabelle angegeben.

Die Lärmemission wurde in Übereinstimmung mit der Norm EN 60745-2-1 bestimmt, die Werte sind in der vorstehenden Tabelle angegeben.

! ACHTUNG

Der Lärm kann zu Gehörbeschädigungen führen, daher muss man immer bei der Arbeit Gehörschutzmittel verwenden!

Der deklarierte Wert der Lärmemission wurde in Übereinstimmung mit einer Standarduntersuchungsmethode ermittelt und kann für Vergleich eines Gerätes mit einem anderen verwendet werden. Der oben angegebene Lärmpegel kann auch bei der Eingangsbeurteilung der Lärmexposition verwendet werden.

Der Lärmpegel bei der tatsächlichen Benutzung des Elektrowerkzeuges kann sich von den deklarierten Werten in Abhängigkeit von der Verwendungsart der benutzen Arbeitswerkzeuge, insbesondere von dem bearbeiteten Gegenstand sowie von der Notwendigkeit, die Schutzmittel für den Bediener zu bestimmen, unterscheiden. Um die genaue Exposition unter tatsächlichen Arbeitsbedingungen feststellen zu können, muss man alle Teile des Arbeitszyklus berücksichtigen, auch die Zeiträume, in denen das Gerät ausgeschaltet oder eingeschaltet ist aber es wird damit nicht gearbeitet.

6. Vorbereitung zur Arbeit

! ACHTUNG

Das Gerät gehört zu der SAS+ALL-Linie, deswegen muss man, um es benutzen zu können, einen Satz

zusammenstellen, der sich aus dem Gerät, dem Akkumulator und Ladegerät zusammensetzt.

Es ist untersagt, andere Akkumulatoren und Ladegeräte zu benutzen.

Das Gerät soll an einem gut beleuchteten Ort benutzt werden. Der Einschalter befindet sich am Griff des Gerätes. Der Antrieb arbeitet so lange, wie lange wir den Einschalter eindrücken. Bei der Arbeit mit dem Gerät ist eine solche Position anzunehmen, die verhindert, dass man während der Arbeit umkippt.

7. Einschalten des Gerätes

Das Gerät wird von einem 18V-Akkumulator gespeist. Den aufgeladenen Akkumulator schieben wir in den Führungsschacht im Handgriff bis der Schnappverschluss des Handgriffes einrastet. Das Gerät ist betriebsbereit. Das Elektrowerkzeug ist mit einem Schnellspannfutter ausgestattet und ist für die Zusammenarbeit mit Arbeitswerkzeugen mit zylindrischen oder Sechskantgriffen bestimmt. Es sind keine Werkzeuge mit einem anderen Griff als die vorgenannten (z. B. Typ SDS) zu benutzen.

Der Einschalter des Gerätes befindet sich am Griff des Elektrowerkzeuges. Ein leichtes Eindrücken schaltet kleine Umdrehungen ein und ein verstärkter Druck bewirkt den Anstieg der Umlaufgeschwindigkeit der Gerätespindel (bis zum maximalen Wert). Über dem Schalter befindet sich der Umschalter der Drehrichtung. Verschoben in die äußerste Lagen bewirkt er die Änderung der Drehrichtung, und bei der zentralen Lage blockiert er den Einschalter, so dass er gegen zufälliges Einschalten gesichert ist.

Gleich hinter dem Spannfutter, in der Drehachse, befindet sich der Drehknopf für die Einstellung des Drehmoments (der Anzugskraft). Auf dem Drehknopf sind mit steigenden Zahlen die Werte der Drehmomenteinstellung (der Anzugskraft) gekennzeichnet. Die letzte Einstellung dient zum Bohren von Löchern mit einem Strich. Im oberen Teil des Gerätes befindet sich ein Gangschalter mit zwei möglichen Positionen. Er dient zum Umschalten des Spindelganges. Das Gerät hat zwei Gänge: den 1. Gang im Geschwindigkeitsbereich von 0 - 450 U./Min., den 2. Gang im Geschwindigkeitsbereich 0 - 1750 U./Min.

! ACHTUNG

Arbeitsproben ohne Belastung sind nur dann auszuführen, wenn das Gerät nach unten gerichtet ist.

8. Benutzung des Gerätes

Funktion: Einschrauben

Einschrauben der Schrauben. Den Regelring auf den kleinsten Wert einstellen, und dann im Bohrfutter das Arbeitswerkzeug für die Bits (in das Bohrfutter schieben wir den Sechskantteil hinein). Der Kupplungsregelring drehen wir nach rechts in die Richtung der kleinsten Werte um. Nachdem wir entsprechendes Arbeitsendstück hineingelegt haben, drehen wir die Schraube ein. Ist die Anzugskraft zu klein (die Kupplung spricht an, bevor die Schraube eingedreht ist) muss man die Arbeit unterbrechen und den Ring auf einen höheren Wert umstellen, die Schraube anziehen. Die Erhöhung der Kraft ist zu wiederholen, bis die Schraube auf den richtigen Platz gelangt ist, d.h., dass der Schraubenkopf sich minimal unterhalb der Werksloffoberfläche befindet. Die weitern Schrauben, die eingedreht werden, werden mit derselben Kraft eingeschraubt.

Beim Anziehen der Schrauben ist es notwendig, den Umschalter der Drehrichtung auf Linksdrehungen umzustellen. Den Druckknopf der Funktion drehen wir nach links (maximale Werte, oder Bohrposition). Für die Funktion Anziehen wird empfohlen den Gangumschalter in die Position des 1. Ganges einzustellen, d.h. im Bereich 0 - 450 U/Min.

Funktion: Bohren (ohne Stoß)

Den Drehknopf der Funktion in die Position Bohren stellen. Den Bohrer im Spannfutter befestigen. Bohrer mit dem Durchmesser bis zu 5 mm erfordern höhere Umlaufgeschwindigkeiten. Bohren mit kleiner Umlaufgeschwindigkeiten beginnen. Nachdem sich der Bohrer ein bisschen in die Öffnung vertieft hat, ist die Geschwindigkeit zu erhöhen. Für Durchmesser der Bohrer bis zu 5 mm sind die höchsten Umlaufgeschwindigkeiten zu benutzen.

Funktion: Bohren (mit Schlag)

Drehen Sie den Funktionsknopf in die Hammerbohrposition.. Den Bohrer im Spannfutter befestigen. Bohrer mit dem Durchmesser bis zu 5 mm erfordern höhere Umlaufgeschwindigkeiten. Bohren mit kleiner Umlaufgeschwindigkeiten beginnen. Nachdem sich der Bohrer ein bisschen in die Öffnung vertieft hat, ist die Geschwindigkeit zu erhöhen. Für Durchmesser der Bohrer bis zu 5 mm sind die höchsten Umlaufgeschwindigkeiten zu benutzen.

! ACHTUNG sonstige Element

Man muss sich vergewissern, dass es in der Zone, in der gebohrt wird, keine Elektroleitungen unter Strom, Rohre, der Wohnhausinfrastruktur gibt.

Gibt es den Verdacht darauf, dass es sie gibt, oder wir haben in der Nähe der Zone, in der es gebohrt wird, Leitungen lokalisiert, muss man die Leitungen unbedingt vom Versorgungsnetz trennen.

Bei intensiver Benutzung der Schlagbohrmaschine kann sich der Behälter mit dem Akkumulator bis zu einer Temperatur von ca. 40°C erwärmen. Dadurch entsteht keine Gefahr.

! ACHTUNG

Falls sich der Akkumulator bis zu einer Temperatur über 40°C erwärmt hat, muss man die Arbeit unterbrechen und Akkumulator sich abgekühlt hat.

Übermäßige Erwärmung des Akkumulators kann zur Ursache seine Havarie werden.

Für die Funktion Bohrer wird empfohlen, den Gangumschalter in die Position 2 des Ganges stellen, d.h. im Bereich von 0 - 1750 U/Min.

9. Laufende Wartungsarbeiten

Das ganze Elektrowerkzeug ist regelmäßig zu reinigen, wobei die besondere Aufmerksamkeit ist der Reinigung von Ventilationsöffnungen des Elektrowerkzeuges zu schenken.

Es ist das Aufladen des Akkumulators direkt nach einer intensiven Benutzung zu vermeiden. Im Hinblick rauf den Entladungseffekt ist der Akkumulator nicht, in einem komplett entladenen Zustand aufzubewahren, denn dann kann er sich unter das kritische Niveau entladen und dauerhaft beschädigt werden.

Ein nicht benutzter Akkumulator ist also in einem teilweise (bis zu ca. 40%) aufgeladenen Zustand aufzubewahren. Der Akkumulator ist nachzuladen, bevor er sich komplett entladen hat. Die Batterien sind in einem Temperaturbereich von 10-30°C aufzubewahren. Ein in niedrigen Temperaturen aufbewahrter Akkumulator verliert schneller an Kapazität.

Das Aufladen des Akkumulators ist in der Bedienungsanleitung zum Akkumulator und Ladegerät der SAS+ALL-Linie beschrieben.

! ACHTUNG

Der Aufbewahrungsort des Gerätes soll für Kinder unzugänglich sein.

Sollte es sich als notwendig erweisen, die Schlagbohrmaschine zum Service zwecks Reparaturausführung zu verschicken, muss man sie vor zufälligen mechanischen Beschädigungen sichern sowie die Batterien aus dem Schaft des Ladegeräten hinausschieben.

Demontage des Akkumulators

Um den Akkumulator zu demontieren, muss man die Schlagbohrmaschine am Griff festhalten, und dann die sich am vorderen/Seitenteil der Batterie befindliche Taste loslassen. Den Akkumulator aus dem Handgriff der Schlagbohrmaschine hinausschieben. Um den Akkumulator zu montieren, muss man den Akkumulator in den Handgriff der Schlagbohrmaschine hineinschieben und dann anpressen bis der Schnappverschluss des Handgriffes anspricht.

Befestigung, Austausch des Arbeitswerkzeuges

Nach der Befestigung des Arbeitswerkzeugs muss man sich vergewissern, ob das Arbeitswerkzeug ordnungsgemäß befestigt worden ist: das Elektrowerkzeug horizontal auflegen, das befestigte Endstück hinauszuschieben versuchen. Wenn es sich nicht hinausschieben lässt, heißt das, dass es richtig befestigt ist.

Wartung des Gerätes

Die Wartung des Gerätes umfasst die Bedienungstätigkeiten der Schlagbohrmaschine zusammen mit dem Zubehör, d.h. mit dem Akkumulator und dem Ladegerät.

! ACHTUNG

Nie Wartungsarbeiten an einem an die Versorgungsquelle angeschlossenen Gerät ausführen.

Dies kann zu ernsten Körperverletzungen führen oder Stromschlag verursachen. Vor Beginn der Wartungsarbeiten ist der Akkumulator aus dem Schacht der Schlagbohrmaschine hinauszuschieben.

Die Wartung der Schlagbohrmaschine besteht in der Aufrechterhaltung aller ihrer Elemente, die für normale Arbeit unentbehrlich sind, in sauberem Zustand. Zum Saubermachen darf man keine Lösungsmittel verwenden, denn es kann zu unumkehrbarer Beschädigung des Gehäuses und anderer Elemente aus Kunststoff führen.

Der Akkumulator darf nicht mit dem Wasser gereinigt werden, denn dies kann zu einem inneren Kurzschluss und demzufolge zur dauerhaften Beschädigung führen.

10. Ersatzteile und Accessoires

Empfhlene Accessoires

Die Schlagbohrmaschine aus der SAS+ALL-Linie kann mit jedem Akkumulator und jedem Ladegerät der Linie SAS+ALL sowie mit jedem Arbeitswerkzeug (Arbeitswerkzeug) mit zylindrischen oder Sechskantspannfutter ausgestattet werden. Sie sind an die Zusammenarbeit mit allen allgemein zugänglichen Amateur- und professionellen Bohrern (zum Bohren im Holz, Beton und Metall), mit Endstücken zum Einschrauben, verschiedenartigen Ansatzstücken usw. angepasst. Wir bitten höflich, die Empfehlungen der Hersteller von Arbeitsendstücken zu beachten.

Zwecks Einkaufs von Ersatzteilen und Accessoires muss man sich mit dem Service von Dedra-Exim in Verbindung setzen. Die Kontaktdaten befinden sich auf der 1. Seite der Bedienungsanleitung. Beim Bestellen der Ersatzteile bitten wir um die Angabe der Nummer PARTII, angebracht auf dem Betriebsschild, sowie die Teilnummer aus der Zusammenstellungszeichnung. In der Garantiezeit werden Reparaturen nach den in der Garantiekarte angegebenen Grundsätzen ausgeführt. Das beanstandete Produkt bitten wir dort zur Reparatur abzugeben, wo es eingekauft worden ist (der Verkäufer ist dazu verpflichtet, das reklamierte Produkt entgegenzunehmen), oder zum Zentralservice von DEDRA – EXIM zu übersenden. Wir bitten Sie, die von dem Importeur ausgestellte Garantiekarte beizufügen. Ohne dieses Dokument wird die Reparatur wie eine Reparatur behandelt, die nach dem Ablauf der Garantie ausgeführt wird. Nach Ablauf der Garantie wird die Reparatur von dem Zentralservice ausgeführt. Das beschädigte Produkt ist an den Service zu schicken (die Versandkosten trägt der Benutzer).

11. Eigenständige Beseitigen der Störungen

! ACHTUNG

Trennen Sie das Gerät von der Stromversorgung, bevor Sie versuchen, die Probleme selbst zu lösen

PROBLEM	URSACHE	LÖSUNG
Die Schlagbohrmaschine arbeitet nicht	Der Einschalter ist kaputt	Das Gerät ist an den Service zu übergeben
	Der Akkumulator ist leer	Der Akkumulator ist aufzuladen
	Falsch montierter Akkumulator	Richtig befestigen
Die Schlagbohrmaschine startet mit Problemen	Leerer Akkumulator	Den Akkumulator richtig aufladen
	Die zulässigen Arbeitsparameter wurden überschritten	Die Belastung des Elektrowerkzeuges vermindern
Der Motor überhitzt sich	Verstopfte Ventilationsöffnungen	Die Öffnungen saubermachen
	Die zulässigen Arbeitsparameter wurden überschritten	Das Elektrowerkzeug ausschalten, die Arbeit unterbrechen, bis die Schlagbohrmaschine völlig abgekühlt ist
	Ein allzu großer Anpressdruck des Werkzeuges	Die Belastung des Elektrowerkzeuges vermindern

12. Lieferumfang des Gerätes, Schlussbemerkungen

1. Schlagbohrmaschine – 1 Stück

13. Nutzerinformationen über die abgabe von gebrauchten elektro- und elektronik-altgeräten

(betrifft Haushalte)

Das hier

abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten

Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde.

Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft.

Nutzer in den EU-Ländern

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

Das Entsorgen von Abfällen in Ländern außerhalb der EU

Dieses Symbol betrifft nur EU-Länder.

Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt.

DE Garantiekarte Für

Katalognummer:

Lotnummer: ..... (im Weiteren Produkt genannt)

Kaufdatum des Produkts: ....

Stempel des Verkäufers: ....

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort

Unterschrift des Käufers

I. Haftung für das Produkt:

1. Garant - DEDRA EXIM sp. zo.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit:

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
DED7042	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie:

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

IV. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:

1. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

2. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;

3. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer;

4. Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;

5. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.

Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

1. Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;

2. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

V. Reklamationsverfahren:

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.
2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.
3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").
5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt.
7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.
   Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.
8. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).
9. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.
10. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt.

Übersetzung der Originalanleitung

DEDRA EXIM Sp. z o.o.
05-800 Pruszków ul. 3 Maja 8 tel: (+48 / 22) 73-83-777; fax: (+48 / 22) 73-83-779 http://www.dedra.pl; e-mail: [e-mail]
ADNOTACJE O DOKONANYCH NAPRAWACH/ ZÁZNAMY O PROVEDENÝCH OPRAVÁCH/ ZÁZNAMY O VYKONANYČH OPRAVÁCH/ PASTABOS APIE ATLIKTĄ REMONTA/ PIEZÍMES PAR VEIKTO REMONTU/ FELJEGYZÉSEK AZ ELVÉGZETT JAVÍTÁSOKRÓL/ ANNOTATIONS DES REPARTIONS REALISEES/ ANOTACIONES DE LAS REPARACIONES REALIZADAS/ MENTIUNI CU PRIVIRE L'A REPARATIILE EFECTUATE/ AANTEKENINGEN OVER UIGEVOERDE REPARATIES/ VERMERKE ÜBER AUSGEFÜHRTE REPARATUREN

Data zgłoszenia do naprawy/ Datum nahlášení k opravě/ Dátum odovzdania do opravy/ Atidavimo remontui data/ Produkta nodošanas remontă datums/ A javításra történő bejelentés dátuma/Date de la déclaration de réparation/ Fecha de presentación a la reparación/ Data predării la reparație/ Datum voor het opgeven voor de reparatie/ Datum der Anmeldung zur Reparatur	Data wykonania naprawy/ Datum provedenl opravy/ Dátum wykonania opravy/ Remonto data/ Remonta datums/ A javítás dátuma/ Date de la réalisation de réparation/ Fecha de realización de la reparación/ Data efectuării reparației/ Uitvoeringsdatum van de reparatie/ Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych/ Rozsah opravy, popis úkonú/ Rozsah opravy, opis wykonanych opravných činností/ Remonto apimtis, remonto darbų aprašymas/ Remonta apjoms, remontdarbu apraksts/ A javítás tartalma, a javítási műveletek leírása/ Etendue de réparation (définition des causes)/ Alcance de la reparación, descripción de las actividades de reparación / Domeni ul de reparație, descrierea operațiilor de reparație/ De reikwijdte van reparatie, een beschrijving van toegepaste reparatie -activiteiten/ Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego napra we/ Podpis opraváře/ Podpis osoby vykonávajúcej opravu/ Remonta atliekančio asmens parašas/ Remonta veicēja paraksts/ A javítást végző aláírása/ Signature de la personne faisant la réparation/ Firma de la persona que realizó la reparación/ Semnătura persoa nei care a efectuat reparația/ Handtekening van de uitvoerende persoon/ Unterschrift der die Reparatur ausführenden Person
