GEBRUIKSAANWIJZING Easy 1561120 Toolcraft

NL Gebruiksaanwijzing

Bevloeiingscomputer

Bestelnr. 1561120 - Easy

Bestelnr. 1561121 - Easy duo

Doelmatig gebruik

Het product moet op een geschikte waterkraan worden aangesloten. Het tijdstip en de duur van de bevloeiing kunnen worden geprogrammeerd. Stroom wordt geleverd door batterijen (niet meegeleverd).

Het product is waterdicht conform IP67.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Bovendien kan verkeerd gebruik gevaren zoals kortsluiting e.d. tot gevolg hebben. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Het product voldoet aan alle wettelijke, nationale en Europese richtlijnen. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Omvang van de levering

• Bevloeiingscomputer
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

Verklaring van de symbolen

Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.

Het pijl-symbol ziet u waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke trillingen, brandbare gassen, dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• tijdens een langere periode is opgeslagen onder slechte omstandigheden, of

• tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.
• Koppel het product bij vorstgevaar los van de waterkraan en de slang. Berg het product op een tegen vorst beschutte plaats op.
• Vermijd een hogere waterdruk dan 6,89 bar, anders kan het product beschadigd raken.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere technisch specialisten.

b) Batterijen

• Zorg ervoor dat de batterijen met de juiste polariteit in het product worden gelegd.
• Verwijder batterijen uit het apparaat als u dat voor langere tijd niet denkt te gebruikt om beschadiging door lekken te voorkomen. Lekkende of beschadigde batterijen kunnen bij contact met de huid chemische brandwonden veroorzaken. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen aan te pakken.
• Bewaar batterijen buiten het bereik van kinderen. Laat batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Vervang alle batterijen op hetzelfde moment. Door elkaar gebruiken van oude en nieuwe batterijen kan leiden tot lekkende batterijen en tot beschadiging van het apparaat.
• Batterijen mogen niet uit elkaar gehaald, kortgesloten of verbrand worden. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

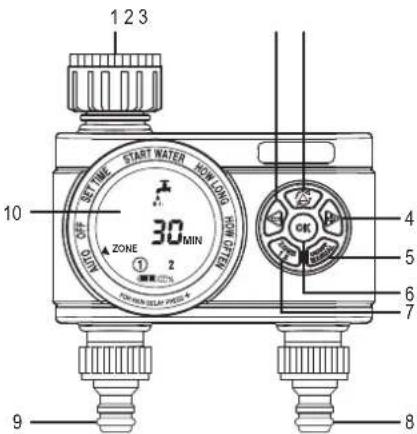

Bedieningselementen

1 Waterkraanaansluiting, ingang
2 Toets -
3 Selectietoets
4 Toets +
5 Toets ON/OFF MANUAL
6 Toets OK
7 Toets ZONE 1 2
8 Slangaansluiting (zone 2)
9 Slangaansluiting (zone 1)
10 Display

→ De afbeelding toont bestelnr. 1561121.

Bij bestelnr. 1561120 zijn de bedieningselementen nr. 7 en nr. 8 niet aanwezig.

Batterijen plaatsen/vervangen

Gebruik uitsluitend conventionele, niet-oplaadbare batterijen. Gebruik geen accu's.

et vervangen van de batterijen snel te werk. Anders moet u alle instellingen opnieuw uitvoeren.

• Trek het batterijvak uit de achterkant van de behuizing eruit.
• Plaats twee AA-batterijen met de polen in de juiste richting in het vak. Let daarbij op de in het batterijvak aangegeven polariteitsrichting.
• Controleer of de afdichtingsring bij het batterijvak juist geplaatst is.
• Steek het batterijvak tot de aanslag in de behuizing.
  → Vervang de batterijen als de batterijniveau-indicator in het onderste gedeelte van het display 0 % is.

Aansluiting

→ U kunt het product voor of na de aansluiting programmeren.

• Sluit de waterkraanaansluiting aan op een geschikte waterkraan.
• Sluit de slangaansluiting aan op een geschikte waterslang.
• Open de waterkraan en laat hem open staan. Water zal op de geprogrammeerde tijden uit de slangaansluiting stromen.

Bediening

Menu-item selecteren

Druk op de selectietoets (bovenste middelste toets) om het volgende menu-item te selecteren. De menu-items zijn op de schermrand vermeld. Het geselecteerde menu-item wordt door een driehoekige pijl gekenmerkt.

Zone selecteren (alleen bestelnr. 1561121)

Druk bij de menu-items START WATER, HOW LONG en HOW OFTEN op de toets ZONE 12 om een van de beide slangaansluitingen te selecteren waarvoor de programmering moet gelden. De geselecteerde zone wordt door een cirkel aangegeven.

U kunt de beide slangaansluitingen onafhankelijk van elkaar programmeren.

Instellingen

a) Tijd en dag

- Selecteer het menu-item SET TIME.

- Selecteer met de toets + of - de huidige dag van de week. De weekdag wordt door een kader gemarkeerd.

SU Zondag

MO Maandag

TU Dinsdag

WE Woensdag

TH Donderdag

FR Vrijdag

SA Zaterdag

- Druk ter bevestiging op de toets OK. De tijd knippert.

- Stel de huidige tijd in met de toets + of –. Houd de toets ingedrukt om alle instellingen snel te doorlopen.

→ De tijd wordt getoond in 12-uurs notatie.

AM = van middernacht tot de middag

PM = van de middag tot middemacht

• Druk ter bevestiging op de toets OK.

SET TIME START WATER HOW LONG OFF TIME AM 7:00 TODAY SUFR SATHWETUMO FOR RAIN DELAY PRESS + 30%

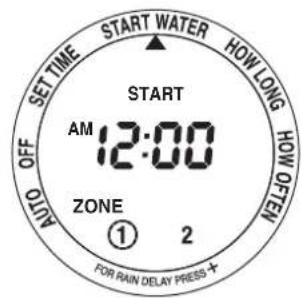

b) Starttijd

• Selecteer het menu-item START WATER.
• Stel de starttijd in met de toets + of –. Houd de toets ingedrukt om alle instellingen snel te doorlopen.

SET TIME AUTO OFF START WATER HOW LONG OFF ZONE ① 2 FOR RAIN DELAY PRESS +

SET TIME AUTO OFF AM OFF START WATER 12:00 ZONE ① 2 FOR RAIN DELAY PRESS + HOW LONG HOW OPTI

c) Bewateringsduur

• Selecteer het menu-item HOW LONG.
• Stel met de toets + of - een duur tussen 1 en 360 minuten in.

SET TIME AUTO OFF WATER ZONE ① 2 0 MIN HOW LONG HOW OFFEN FOR RAIN DELAY PRESS +

d) Bewateringsinterval/-cyclus

Op bepaalde dagen

• Selecteer het menu-item HOW OFTEN.
• Selecteer de dag met de toets + of -. Druk op toets OK.

De dagen waarop moet worden bewaterd, worden met een kader gemarkeerd.

- Stel het herhaalinterval in uren voor de geselecteerde dagen in. Druk hiervoor herhaaldelijk op de toets + tot EVERY HRS op het display verschijnt. Stel nu de uren in met de toets + of –.

SET TIME START WATER HOW LONG HOW OFF WATER DAY SU FR SATHVETUMO ZONE ① 2 FOR RAIN DELAY PRESS +

SET TIME START WATER HOW LONG OFF OHIO SU MO TU WE TH FR SA ZONE ① 2 EVERY HRS FOR RAIN DELAY PRESS +

Interval

• Selecteer het menu-item HOW OFTEN.
• Druk herhaaldelijk op de toets + tot EVERY DAY op het display verschijnt.
• Stel de dagen in met de toets + of –. Als u de optie EVERY 1 DAY instelt, wordt dagelijks bewaterd.

START WATER HOW LONG WATER DAY SU MO TU WE TH FR SA ZONE ① 2 FOR MANN DELAY PRESS + AUTO OFF

SET TIME HOT OFF START WATER HOW LONG EVERY DAY SU MO TU WE TH FR SA ZONE ① 2 FOR MAIN DELAY PRESS 15:00

SET TIME START WATER HOW LONG HOW OFF A NO OFF EVERY DAY ZONE ① 2 FOR RAIN DELAY PRESS

Automatische bewatering activeren

• Selecteer het menu-item AUTO. Het bewateren gebeurt nu overeenkomstig de instellingen.

• Op het display worden cyclisch de volgende gegevens getoond:

• Huidige tijd en dag van de week

• Volgende starttijd voor zone 1
• Volgende starttijd voor zone 2 (optioneel)

SET TIME START WATER HOW LONG AM 8:10 TODAY FR AUTO OFF TIME HELLO MOH FOR RAIN DELAY PRESS + Awards

SET TIME START WATER HOW LONG OFF AM NEXT START TIME 10:30 TU ZONE ① ② FOR MAIN DELAY PRESS ★

SET TIME START WATER HOW LONG OFF NOW NEXT START TIME PM 6:00 FR ZONE 1 2 FOR BAN DELAY PRESS

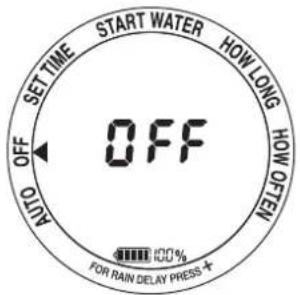

Automatische bewatering deactiveren

Selecteer het menu-item OFF.

SET TIME START WATER HOW LONG HOW ON OFF AUTO OFF FOR RAIN DELAY PRESS ★

Automatische bewatering onderbreken

Als regen wordt voorspeld, kunt u de automatische bewatering gedurende een bepaalde periode onderbreken. Na afloop van deze onderbreking zal het programma automatisch worden voortgezet.

• Selecteer het menu-item AUTO.
• Druk op de toets +. Op het display verschijnt DELAY.
• Druk op de toets + of – om de duur in te stellen. U kunt ofwel 12 uren of 1 tot 7 hele dagen instellen.
• Om de onderbreking ongedaan te maken, drukt u bij de keuze van de duur herhaaldelijk op de toets – tot weer de actuele tijd wordt weergegeven.

SET TIME START WATER HOW LONG OFF TIME TIME AM 8:10 TODAY FR FOR RAIN DELAY PRESS + AUTO OFF

SET TIME START WATER HOW LONG HOW OFF RUN OUT SET TIME DELAY DAY FR ZONE 1 2 FOR RAIN DELAY PRESS +

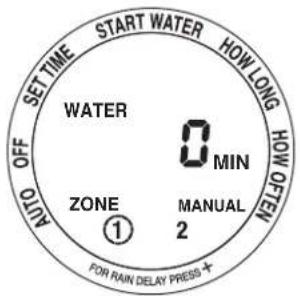

Handmatige bewatering

→ Handmatige bewatering werkt niet als automatische bewatering onderbroken werd (zie vorig hoofdstuk).

• Druk op de toets ON/OFF MANUAL.
- Stel met de toets + of - een duur tussen 1 en 360 minuten in.
• Druk ter bevestiging op de toets OK.

SET TIME START WATER HOW LONG HOW OFFEN AUTO OFF WATER 0 MIN ZONE ① MANUAL 2 FOR RAIN DELAY PRESS ★

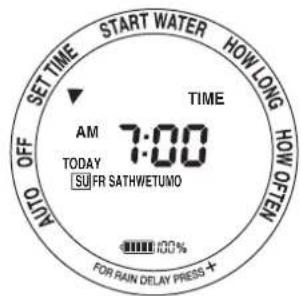

Terugzetten

Houd de toets OK gedurende 7 seconden ingedrukt om het product naar de fabrieksinstelling terug te zetten. Alle instellingen gaan daarbij verloren.

SET TIME AUTO OFF START WATER HOW LONG HOW OFFLET RESET FOR RAIN DELAY PRESS +

SET TIME START WATER HOW LONG OFF OFF TIME AM 7:00 TODAY SU FR SATHWETUMO 100% FOR RAIN DELAY PRESS + AUTO OFF

Opberging in de winter

• Draai de kraan dicht. Maak het product van de waterkraan los.
• Om de klep te openen en de rest van het water te laten aflopen, druk op de toets ON/OFF MANUAL. Stel een duur van 1 minuut in. Druk ter bevestiging op de toets OK.
• Laat het product volledig drogen.
• Verwijder de batterijen.
• Bewaar het product op een droge plaats.

Reiniging en onderhoud

• Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product. Bij sterke vervuiling kunt u een vochtige doek en een mild afwasmiddel gebruiken.
• Verwijder indien nodig verontreinigingen uit de waterkraanaansluiting.

Afvoer

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Verwijder de geplaatste batterijen en gooi deze afzonderlijk van het product weg.

b) Batterijen

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen in te leveren; weggooien met het huisvuil is niet toegestaan.

Batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenslaand symbool. Deze mogen niet met het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen, bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen gratis afgeven bij het KCA, onze filialen of overal waar batterijen worden verkocht.

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.

Technische gegevens

Stroomvoorziening.... 2 x AA-batterijen

Waterdruk max. 6,89 bar (100 psi)

Bedrijfs-/opslagcondities....0 tot +60 °C, 10 - 100 % RV

Afmetingen (B x H x D)....135 x 165 x 63 mm
