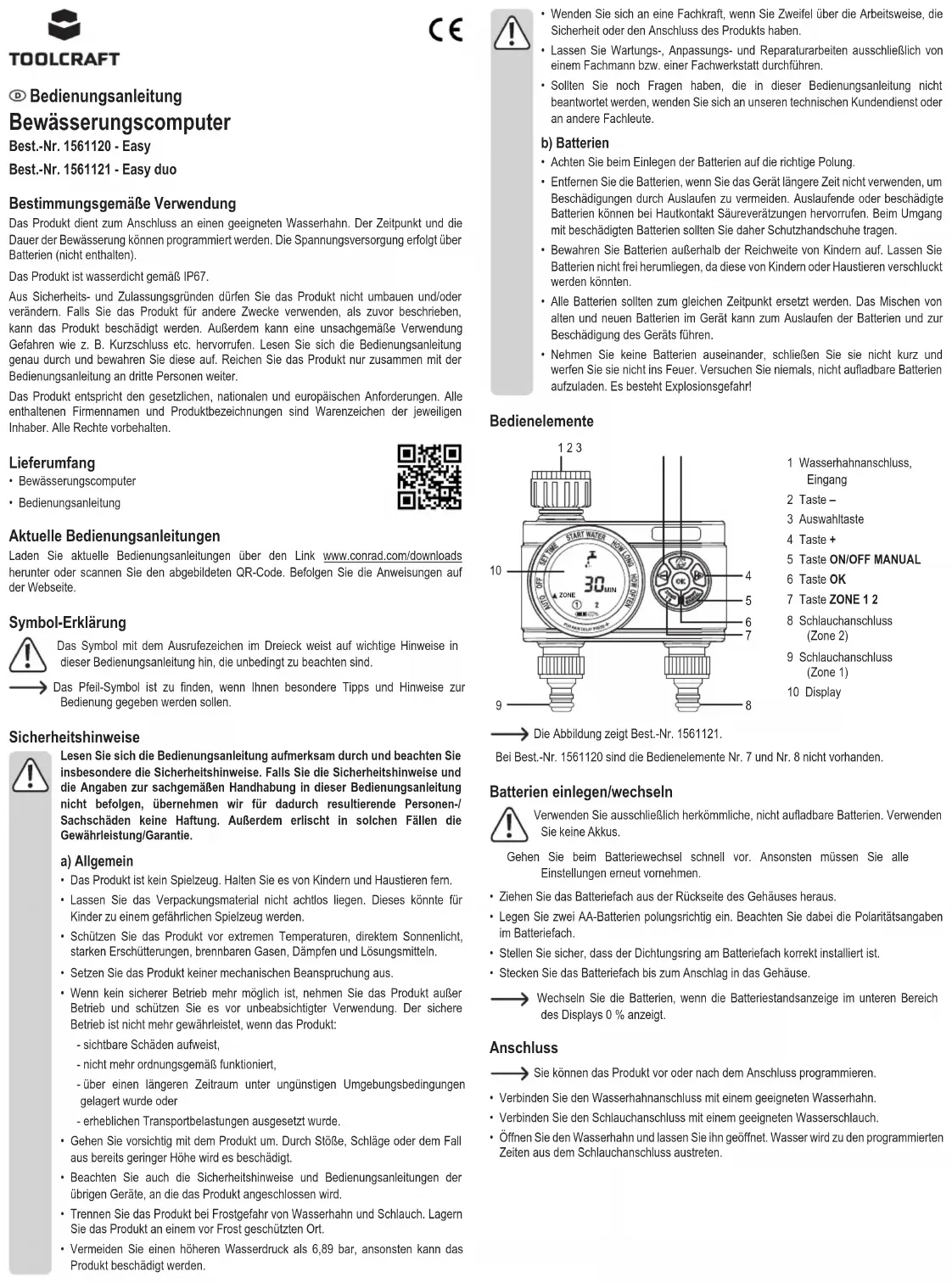

BEDIENUNGSANLEITUNG Easy 1561120 Toolcraft

© Bedienungsanleitung

Bewässerungscomputer

Best.-Nr. 1561120 - Easy

Best.-Nr. 1561121 - Easy duo

Bestimmungsgemäße Verwendung

Das Produkt dient zum Anschluss an einen geeigneten Wasserhahn. Der Zeitpunkt und die Dauer der Bewässerung können programmiert werden. Die Spannungsversorgung erfolgt über Batterien (nicht enthalten).

Das Produkt ist wasserdicht gemäß IP67.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Bewässerungscomputer

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.
• Trennen Sie das Produkt bei Frostgefahr von Wasserhahn und Schlauch. Lagern Sie das Produkt an einem vor Frost geschützten Ort.
• Vermeiden Sie einen höheren Wasserdruck als 6,89 bar, ansonsten kann das Produkt beschädigt werden.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Batterien

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

Bedienelemente

1 2 3 START WATER HIGH LONG 30 MIN ZONE 1 2 WIND OFF POME OUTLETT PAGES 4 OK 4 5 6 7 9 8

1 Wasserhahnanschluss, Eingang

2 Taste -

3 Auswahltaste

4 Taste +

8 Schlauchanschluss (Zone 2)

9 Schlauchanschluss (Zone 1)

10 Display

→ Die Abbildung zeigt Best.-Nr. 1561121.

Bei Best.-Nr. 1561120 sind die Bedienelemente Nr. 7 und Nr. 8 nicht vorhanden.

Batterien einlegen/wechseln

Verwenden Sie ausschließlich herkömmliche, nicht aufladbare Batterien. Verwenden Sie keine Akkus.

Gehen Sie beim Batteriewechsel schnell vor. Ansonsten müssen Sie alle Einstellungen erneut vornehmen.

• Ziehen Sie das Batteriefach aus der Rückseite des Gehäuses heraus.
• Legen Sie zwei AA-Batterien polungsrichtig ein. Beachten Sie dabei die Polaritätsangaben im Batteriefach.
• Stellen Sie sicher, dass der Dichtungsring am Batteriefach korrekt installiert ist.
• Stecken Sie das Batteriefach bis zum Anschlag in das Gehäuse.

Wechseln Sie die Batterien, wenn die Batteriestandsanzeige im unteren Bereich des Displays 0 % anzeigt.

Anschluss

→ Sie können das Produkt vor oder nach dem Anschluss programmieren.

• Verbinden Sie den Wasserhahnanschluss mit einem geeigneten Wasserhahn.
• Verbinden Sie den Schlauchanschluss mit einem geeigneten Wasserschlauch.
• Öffnen Sie den Wasserhahn und lassen Sie ihn geöffnet. Wasser wird zu den programmierten Zeiten aus dem Schlauchanschluss austreten.

Bedienung

Menüpunkt auswählen

Drücken Sie die Auswahltaste (obere mittlere Taste), um den nächsten Menüpunkt auszuwählen. Die Menüpunkte sind auf dem Display-Rand aufgedruckt. Der ausgewählte Menüpunkt wird durch einen dreieckigen Pfeil gekennzeichnet.

Zone auswählen (nur Best.-Nr. 1561121)

Drücken Sie bei den Menüpunkten START WATER, HOW LONG und HOW OFTEN die Taste ZONE 1 2, um einen der beiden Schlauchanschlüsse auszuwählen, für den die Programmierung gelten soll. Die ausgewählte Zone wird durch einen Kreis gekennzeichnet.

Sie können beide Schlauchanschlüsse unabhängig voneinander programmieren.

Einstellungen

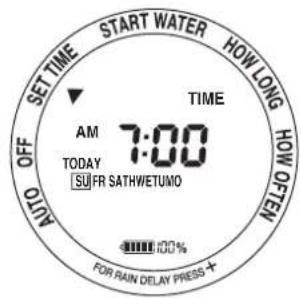

a) Zeit und Tag

- Wählen Sie den Menüpunkt SET TIME.

- Wählen Sie mit der Taste + oder – den aktuellen Wochentag aus. Der Wochentag wird durch einen Rahmen gekennzeichnet.

SU Sonntag

MO Montag

TU Dienstag

WE Mittwoch

TH Donnerstag

FR Freitag

SA Samstag

- Drücken Sie zur Bestätigung die Taste OK. Die Uhrzeit blinkt.

- Stellen Sie die aktuelle Uhrzeit mit der Taste + oder – ein. Halten Sie die Taste für einen Schnelldurchlauf gedrückt.

→ Die Uhrzeit wird im 12-Stunden-Format angezeigt.

AM = Mitternacht bis Mittag

PM = Mittag bis Mitternacht

- Drücken Sie zur Bestätigung die Taste OK.

SETTIME START WATER HOW LONG OFF TIME AM 7:00 TODAY SUFR SATHWETUMO 30% FOR RAIN DELAY PRESS + AUTO OFF

b) Startzeit

• Wählen Sie den Menüpunkt START WATER.
• Stellen Sie die Startzeit mit der Taste + oder – ein. Halten Sie die Taste für einen Schnelldurchlauf gedrückt.

SET TIME AUTO OFF START WATER HOW LONG OFF ZONE ① 2 FOR RAIN DELAY PRESS +

SET TIME AUTO OFF AM 12:00 ZONE ① ② FOR RAIN DELAY PRESS START WATER HOW LONG HOW OPTIEX

c) Bewässerungsdauer

• Wählen Sie den Menüpunkt HOW LONG.
- Stellen Sie mit der Taste + oder – eine Dauer zwischen 1 und 360 Minuten ein.

SET TIME START WATER HOW LONG HOW OFFEN HOME OFF WATER 0 MIN ZONE ① 2 FOR RAIN DELAY PRESS +

d) Bewässerungsintervall/-zyklus

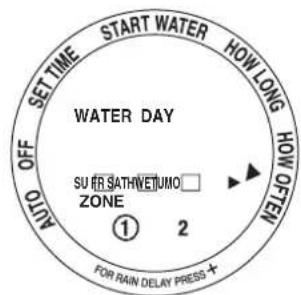

An festgelegten Tagen

• Wählen Sie den Menüpunkt HOW OFTEN.
• Wählen Sie einen Tag mit der Taste + oder – aus. Drücken Sie die Taste OK.

Die Tage, an denen bewässert werden soll, werden mit einem Rahmen gekennzeichnet.

- Stellen Sie das Wiederholungsintervall in Stunden für die ausgewählten Tage ein. Drücken Sie dazu wiederholt die Taste +, bis EVERY HRS auf dem Display erscheint. Stellen Sie nun die Stunden mit der Taste + oder – ein.

START WATER HOW LONG HOW OFF SET TIME WATER DAY SU FOR SATHWEJUMO ZONE ① 2 FOR RAIN DELAY PRESS + AUTO

SET TIME AUTO OFF START WATER HOW LONG EVERY HRS SU MO TU WE TH FR SA ZONE ① 2 FOR RAIN DELAY PRESS + HOW OPEN

Intervall

• Wählen Sie den Menüpunkt HOW OFTEN.
• Drücken Sie wiederholt die Taste +, bis EVERY DAY auf dem Display erscheint.
• Stellen Sie die Tage mit der Taste + oder – ein. Falls Sie die Option EVERY 1 DAY einstellen, wird täglich bewässert.

Automatische Bewässerung aktivieren

• Wählen Sie den Menüpunkt AUTO. Die Bewässerung erfolgt nun entsprechend der Einstellungen.

• Auf dem Display werden zyklusweise folgende Informationen angezeigt:

• Aktuelle Uhrzeit und aktueller Wochentag

• Nächste Startzeit für Zone 1
• Nächste Startzeit für Zone 2 (optional)

SET TIME AM TODAY OFF A TIME 8:10 FR HOW LONG HESLONG FOR RAIN DELAY PRESS + 100%

SET TIME START WATER HOW LONG NEXT START TIME AM 10:30 TU ZONE ① 2 FON MAIN DELAY PRESS ★

SET TIME START WATER HOW LONG OFF NOW OFF NEXT START TIME PM 6:00 FR ZONE 1 2 PON HAN DELAY PRESS

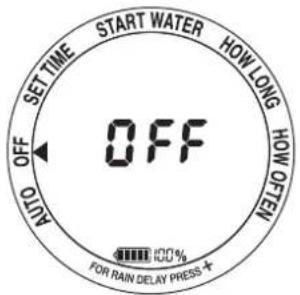

Automatische Bewässerung deaktivieren

Wählen Sie den Menüpunkt OFF.

SET TIME START WATER HOW LONG HOW ON OFF AUTO OFF FOR RAIN DELAY PRESS ★

Automatische Bewässerung unterbrechen

→ Falls Regen vorhergesagt wird, können Sie die automatische Bewässerung für einen festgelegten Zeitraum unterbrechen. Nach Ablauf dieser Unterbrechung wird das Programm automatisch fortgesetzt.

• Wählen Sie den Menüpunkt AUTO.
• Drücken Sie die Taste +. Auf dem Display erscheint DELAY.
• Drücken Sie die Taste + oder –, um die Dauer einzustellen. Sie können entweder 12 Stunden einstellen oder 1 bis 7 volle Tage.
• Um die Unterbrechung rückgängig zu machen, drücken Sie bei der Auswahl der Dauer wiederholt die Taste –, bis wieder die aktuelle Uhrzeit angezeigt wird.

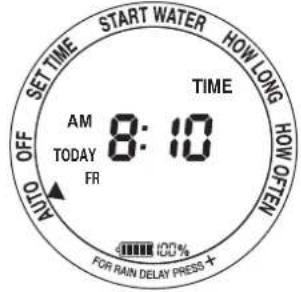

START WATER HOW LONG TIME AM 8:10 TODAY FR OFF AUTO FOR RAIN DELAY PRESS + SET TIME

START WATER HOW LONG DAY FR ZONE 1 2 FOR RAIN DELAY PRESS + OFF OFFOUT

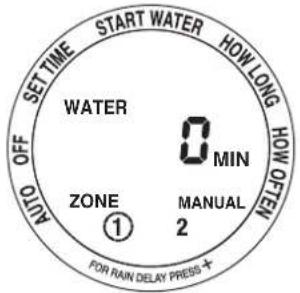

Manuelle Bewässerung

Die manuelle Bewässerung funktioniert nicht, wenn die automatische Bewässerung unterbrochen wurde (siehe voriges Kapitel).

• Drücken Sie die Taste ON/OFF MANUAL.
• Stellen Sie mit der Taste + oder – eine Dauer zwischen 1 und 360 Minuten ein.
• Drücken Sie zur Bestätigung die Taste OK.

SET TIME START WATER HOW LONG OFF WATER 0 MIN HOW OFFEN ZONE ① MANUAL 2 FOR RAIN DELAY PRESS ★

Zurücksetzen

Halten Sie die Taste OK für 7 Sekunden gedrückt, um das Produkt auf die Werkseinstellung zurückzusetzen. Alle Einstellungen gehen dabei verloren.

SET TIME START WATER HOW LONG HOW OFFEN AUTO OFF RESET FOR RAIN DELAY PRESS + FOR RAIN DELAY PRESS +

SET TIME START WATER HOW LONG HOW OFF OFF AUTO OFF TIME AM 7:00 TODAY SU FR SATHWETUNO FOR RAIN DELAY PRESS + 100%

Lagerung im Winter

• Drehen Sie den Wasserhahn zu. Trennen Sie das Produkt vom Wasserhahn.
• Um das Ventil zu öffnen und restliches Wasser auslaufen zu lassen, drücken Sie die Taste ON/OFF MANUAL. Stellen Sie 1 Minute ein. Drücken Sie zur Bestätigung die Taste OK.
  • Lassen Sie das Produkt komplett trocknen.
• Entnehmen Sie die Batterien.
  • Lagern Sie das Produkt an einem trockenen Ort.

Pflege und Reinigung

• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts. Bei stärkerer Verschmutzung können ein feuchtes Tuch und ein mildes Spülmittel verwenden.
• Entfernen Sie bei Bedarf Verunreinigungen aus dem Wasserhahnanschluss.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

Spannungsversorgung 2 x AA-Batterie

Wasserdruck......max. 6,89 bar (100 psi)

Betriebs-/Lagerbedingungen...... 0 bis +60 °C, 10 – 100 % rF

Abmessungen (B x H x T) ..... 135 x 165 x 63 mm
