GEBRUIKSAANWIJZING FSP 11352 Ferrex

2. Beschrijving van het apparaat en omvang van de levering ...........8

8. Reiniging, onderhoud en bestellen van wisselstukken ................12

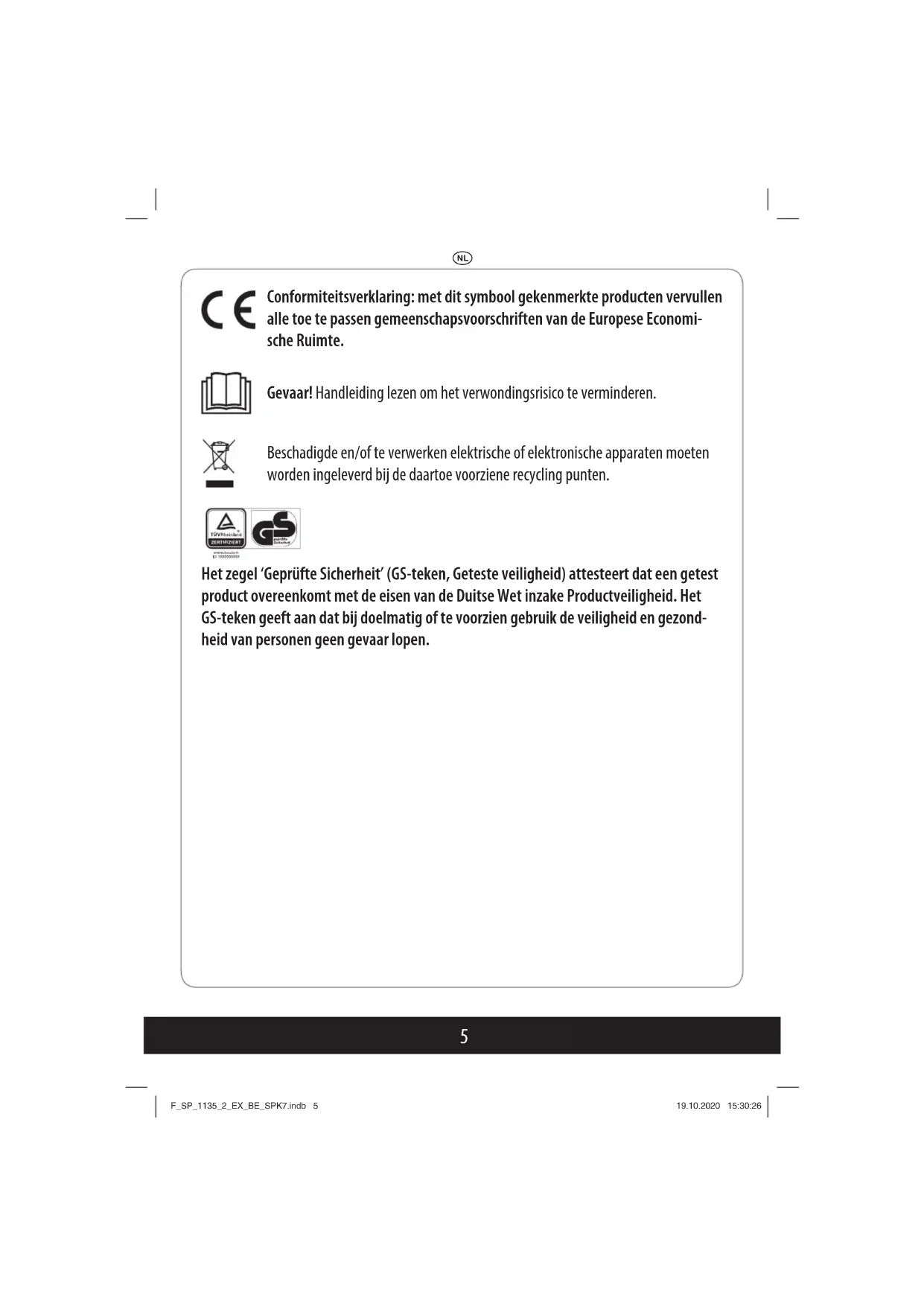

Gevaar! Handleiding lezen om het verwondingsrisico te verminderen. Beschadigde en/of te verwerken elektrische of elektronische apparaten moeten worden ingeleverd bij de daartoe voorziene recycling punten. Conformiteitsverklaring: met dit symbool gekenmerkte producten vervullen alle toe te passen gemeenschapsvoorschriften van de Europese Economi- sche Ruimte. Het zegel ‘Geprüfte Sicherheit’ (GS-teken, Geteste veiligheid) attesteert dat een getest product overeenkomt met de eisen van de Duitse Wet inzake Productveiligheid. Het GS-teken geeft aan dat bij doelmatig of te voorzien gebruik de veiligheid en gezond- heid van personen geen gevaar lopen. F_SP_1135_2_EX_BE_SPK7.indb 5F_SP_1135_2_EX_BE_SPK7.indb 5 19.10.2020 15:30:2619.10.2020 15:30:26N

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nage- leefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding/ veiligheidsinstructies zorgvuldig door. Be- waar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding/ veilig- heidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies. De actuele handleiding kan ook als PDF-be- stand worden gedownload van onze inter- netsite www.Einhell-Service.com. Verpakking: Uw apparaat zit in een verpakking ter bescherming tegen transportschade. Ver- pakkingen zijn grondsto en en kunnen dus opnieuw gebruikt of gerecycleerd worden.

1. Veiligheidsaanwijzingen

Gevaar: Lees de volgende veiligheidsvoorschriften en de handleiding aandachtig door, voordat u het apparaat in bedrijf neemt. Mocht u dit apparaat aan andere personen doorgeven, gelieve dan de handleiding mee te overhandigen. Bewaar de handleiding altijd goed! Gevaar! Het apparaat moet via een aardlekscha- kelaar (RCD) met een nominale verlies- stroom van niet meer dan 30 mA worden gevoed (volgens VDE 0100 deel 702 en 738). Indien u niet zeker bent of in de installa- tie een RCD voorhanden is, dan bevelen wij aan om een PRCD-S tussenschakelaar te gebruiken (vraag na bij uw elektri- cien). De pomp mag niet worden ingezet, als er zich personen of dieren ophouden in het water. Het is niet toegestaan om het apparaat te gebruiken, terwijl er zich personen of dieren binnen de gevarenzone ophou- den. F_SP_1135_2_EX_BE_SPK7.indb 6F_SP_1135_2_EX_BE_SPK7.indb 6 19.10.2020 15:30:2619.10.2020 15:30:26N

Dit apparaat kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het vei- lige gebruik van het apparaat geïnstrueerd werden en begrijpen welke gevaren van het apparaat kunnen uitgaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd. Op kinderen moet toezicht worden gehou- den om te voorkomen dat ze met het appa- raat spelen.

• Neem de overige instructies in het hoofdstuk „Re iniging, onderhoud, en bestellen van onderdelen“ in acht.

• Voordat u het apparaat in gebruik neemt moet u door een deskundige la- ten controleren of de aarding, de nullei- der of de aardlekschakeling beantwoor- den aan de veiligheidsvoorschriften van het energiebedrijf en foutloos werken. Gebruik alleen verlengkabels die ook zijn toegelaten voor buiten.

• De elektrische steekverbindingen moe- ten tegen natheid worden beschermd.

• Bij gevaar van overstroming moeten de steekverbindingen in een zone worden aangebracht die daartegen is beveiligd.

• Het transporteren van agressieve vloeistoffen en het transporteren van abrasieve (schurende) stoffen moet in elk geval worden vermeden.

• Het apparaat moet tegen vorst worden beschermd.

• Het apparaat moet tegen drooglopen worden beschermd.

• De toegang tot het apparaat door kin- deren moet door adequate maatregelen worden verhinderd.

• Door uitlopen van smeerolie/smeer- middel kan het water worden veront- reinigd.

• Gevaar! Als de netaansluitkabel van dit appa- raat wordt beschadigd, dan moet deze door de fabrikant of door de dienst na verkoop of een gekwalificeerde persoon worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

• Zand en andere schurende stoffen in het water leiden tot verhoogde slijtage en een afname van de capaciteit!

• Vóór instel- en onderhoudswerkzaam- heid de stekker uit het stopcontact trekken! F_SP_1135_2_EX_BE_SPK7.indb 7F_SP_1135_2_EX_BE_SPK7.indb 7 19.10.2020 15:30:2719.10.2020 15:30:27N

2. Beschrijving van het apparaat en

omvang van de levering

2.1 Beschrijving van het apparaat (fi g. 1)

2. Universele zuigaansluiting I

3. Universele zuigaansluiting II

• Open de verpakking en neem het toe- stel voorzichtig uit de verpakking.

• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveili- gingen (indien aanwezig).

• Controleer of de leveringsomvang com- pleet is.

• Controleer het toestel en de accessoires op transportschade.

• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

• Controleer het apparaat om gevaren te vermijden na het uitpakken op volle- digheid en eventuele transportschade. Gebruik het in geval van twijfel niet, maar wend u in dit geval tot onze klantendienst. Het serviceadres vindt u in onze garantievoorwaarden op de garantiekaart. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kin- deren mogen niet met plastic zakken, fo- lies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• 2x universele slangaansluiting

Het door u aangekochte apparaat is bedoeld voor het transport van vuil- en gebruiks- water met een maximale temperatuur van 35°C en tot een partikelgrootte van 35mmØ. Het apparaat mag niet worden gebruikt voor andere vloeisto en, vooral niet voor motorbrandsto en, reinigings- middelen en andere chemische producten! Houd u aan de geldende lokale of nationale voorschriften voor de inzet van dit product. Het apparaat wordt ingezet op alle plaat- sen waar water van de ene plaats naar de andere moet worden overgebracht, bijv. in de huishouding, in de tuin en voor tal van andere toepassingen. Het apparaat mag niet worden gebruikt voor de inzet zwembassins! F_SP_1135_2_EX_BE_SPK7.indb 8F_SP_1135_2_EX_BE_SPK7.indb 8 19.10.2020 15:30:2719.10.2020 15:30:27N

Bij gebruik van het apparaat in wateren met een natuurlijke modderige bodem plaatst u het lichtjes verhoogd, bijv. op bakstenen. Het apparaat is niet bedoeld om continu te worden gebruikt, bijv. als circulatiepomp in een vijver. De te verwachten levensduur van het apparaat wordt daardoor aanzienlijk verkort, omdat het niet geconstrueerd is om permanent te worden belast. Het apparaat mag alleen worden gebruikt waarvoor het bedoeld is. Elk daarboven uit- gaand gebruik is niet-doelmatig. Voor daar- uit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener aansprakelijk, en niet de fabrikant. Wij wijzen erop dat onze apparaten over- eenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële, ambachtelij- ke of industriële inzet. Wij aanvaarden geen aansprakelijkheid, indien het apparaat in ambachtelijke of industriële bedrijven of voor daaraan gelijk te stellen activiteiten wordt ingezet.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten. Waarschuwing! Trek altijd de stekker uit het stopcontact voordat u het apparaat anders instelt. F_SP_1135_2_EX_BE_SPK7.indb 9F_SP_1135_2_EX_BE_SPK7.indb 9 19.10.2020 15:30:2719.10.2020 15:30:27N

5.1 Slangaansluiting

De installatie van het apparaat gebeurt ofwel:

• stationair met een vaste buisleiding

• stationair met een flexibele slanglei- ding Aanwijzing: Ga na of er eventueel speciale voorwaarden voor de installatie gelden, voordat u de pomp in bedrijf stelt! Wanneer bijv. door stroomonderbreking, vervuiling of defecte afdichting materiële schade kan worden veroorzaakt, dan moe- ten extra veiligheidsinrichtingen worden geïnstalleerd. Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel lopende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheidssensoren voor de uitschakeling en gelijkaardige veiligheidsin- richtingen. Laat u in geval van twijfel absoluut advise- ren door een vakman voor sanitaire instal- laties.

1. Hoekstuk ( g. 2, pos. 4) in de schroef-

draadaansluiting aan de voet van de pomp ( g. 1, pos. 5) schroeven en in de gewenste inbouwpositie brengen.

2. Universele aansluiting (pos. 2 of pos.3)

vastschroeven met het aangesloten hoekstuk ( g. 2, pos. 4). Let op: de maximale transportcapaciteit kan al- leen worden bereikt met de grootst mo- gelijke leidingdiameter, bij aansluiting van kleinere slangen of leidingen wordt de transportcapaciteit verminderd. Bij gebruik van de universele slangaan- sluiting ( g. 1, pos. 2) moet deze zoals getoond in afbeelding 2 tot aan de ge- bruikte aansluiting met een jne zaag worden ingekort, om de transportcapa- citeit niet onnodig te reduceren.

3. Buis-/slangleiding bevestigen. Flexibele

slangleidingen moeten met een slang- klem (niet meegeleverd) worden beves- tigd aan de universele slangaansluiting. Opgelet! Bij de installatie moet men er rekening mee houden dat het apparaat nooit vrij hangend aan de slangleiding of aan de stroomkabel mag worden gemonteerd. Bij een te laag waterpeil kan de modder in de schacht snel droog worden en het aanlopen van het ap- paraat beletten. Daarom is het noodzakelijk het apparaat regelmatig te controleren (startpogingen uitvoeren). F_SP_1135_2_EX_BE_SPK7.indb 10F_SP_1135_2_EX_BE_SPK7.indb 10 19.10.2020 15:30:2719.10.2020 15:30:27N

Aanwijzing: De schacht van de pomp moet minstens de grootte 50 x 50 cm hebben, zodat de vlotterschakelaar vrij kan bewegen (zie afbeelding 3).

Gevaar! Het door u aangekochte apparaat is reeds voorzien van een veiligheidsstekker. Het apparaat is bedoeld voor de aansluiting aan een veiligheidswandcontactdoos met 230V~50 Hz. Vergewis u er zich van dat de contactdoos voldoende beveiligd (min. 6 A) en helemaal in orde is. Steek de netstekker in het stopcontact en het apparaat is me- teen operationeel.

Als u de installatie- en gebruiksinstructies nauwkeurig heeft gelezen, dan kunt u het apparaat in gebruik nemen mits inachtne- ming van de volgende punten:

• Vergewis u ervan dat het apparaat vei- lig is opgesteld.

• Controleer of de slangleiding zoals voor- geschreven werd aangebracht.

• Vergewis u ervan dat de elektrische aansluiting 230 V~50 Hz bedraagt.

• Controleer de foutloze toestand van het elektrische stopcontact.

• Controleer of er nooit vocht of water bij de netaansluiting komt.

• Vermijd het drooglopen van het appa- raat.

• Om het apparaat uit te schakelen trekt u de netstekker uit het stopcontact. Instelling van het Aan/Uit-schakelpunt: De vlotterschakelaar (6) moet vrij kunnen bewegen. Bij stijgend water krijgt de vlotter (6) opwaartse druk en schakelt de pomp au- tomatisch in. Zodra de waterstand daalt tot ca. 5 cm, schakelt de pomp zich automatisch uit. Het in- en uitschakelpunt kan worden veranderd door de lengte van de vlotterka- bel in de klem van de vlotterschakelaar (7) te variëren (zie afbeelding 4).

• De vlotterschakelaar moet zo zijn aan- gebracht, dat de schakelpunthoogte: AAN en de schakelpunthoogte: UIT ge- makkelijk en met geringe lichamelijke inspanning kunnen worden bereikt. Controleer dit door het apparaat in een met water gevuld reservoir te plaatsen en de vlotterschakelaar met de hand voorzichtig op te tillen en daarna weer neer te laten. Daarbij kunt u zien of het apparaat wordt in- resp. uitgeschakeld. F_SP_1135_2_EX_BE_SPK7.indb 11F_SP_1135_2_EX_BE_SPK7.indb 11 19.10.2020 15:30:2719.10.2020 15:30:27N

• Let er ook op dat de afstand tussen de kop van de vlotterschakelaar en de klem niet kleiner is dan 10 cm. Bij een te ge- ringe afstand is de perfecte werking van het apparaat niet verzekerd.

• Let bij het afstellen van de vlotterscha- kelaar erop dat de vlotterschakelaar vóór het uitschakelen van het apparaat niet de bodem raakt. Opgelet! Gevaar van drooglopen.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwali ceerde persoon ver- vangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen

van wisselstukken Gevaar!

• Vóór elke onderhoudswerkzaamheid de stekker uit het stopcontact trekken.

• Bij mobiel gebruik is het raadzaam om het apparaat na elk gebruik met helder water te reinigen.

• Bij stationaire installatie valt het aan te bevelen om de werking van de vlotterschakelaar om de 3 maanden te controleren.

• Pluisjes en vezelachtige deeltjes die zich eventueel in het huis hebben vastgezet, met een waterstraal verwijderen.

• Om de 3 maanden de schachtbodem van modder ontdoen en ook de scha- chtwanden reinigen.

• De vlotterschakelaar met helder water ontdoen van afzettingen.

8.1 Reiniging van het schoepenrad

Bij te veel afzettingen in het huis moet het onderste deel van het apparaat als volgt uiteen worden gehaald:

1. Maak de aanzuigkorf los van het huis

door de 6 schroeven aan de verbinding metalen huis/aanzuigkorf los te maken en de aanzuigkorf eraf te nemen.

2. Het schoepenrad reinigen met helder

water. Opgelet! Het apparaat niet op het schoepenwiel afzetten of laten steunen!

3. De montage gebeurt in omgekeerde

In het toestel zijn er geen andere te onder- houden onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel

• Artikelnummer van het toestel

• Ident-nummer van het toestel

• Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkring- loop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materi- alen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte ver- zamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale op- bergtemperatuur ligt tussen 5°C en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Het apparaat alleen transporteren aan het handvat ( g. 1, pos. 1). Bij het opstellen be- schermen tegen slagen, stoten en trillingen. F_SP_1135_2_EX_BE_SPK7.indb 13F_SP_1135_2_EX_BE_SPK7.indb 13 19.10.2020 15:30:2719.10.2020 15:30:27N

12. Schema voor foutopsporing

Storingen Oorzaken Oplossing Apparaat start niet. - Netspanning ontbreekt. - Vlotterschakelaar schakelt niet. - Netspanning controleren. - Vlotterschakelaar in hogere stand brengen. Apparaat trans- porteert niet. - Aanzuigkorf verstopt. - Slangleiding geknikt - Aanzuigkorf reinigen met een waterstraal. - Knikplaats elimineren. Apparaat wordt niet uitgescha- keld. - Vlotterschakelaar kan niet dalen. - Apparaat op de schachtbodem correct opstellen. Transportcapaci- teit onvoldoende. - Aanzuigkorf verstopt. - Capaciteit verminderd door erg vervuilde en schurende waterbijmengsels. - Aanzuigkorf reinigen. - Apparaat reinigen. Apparaat wordt na korte looptijd uitgeschakeld. - Motorveiligheid schakelt het apparaat wegens te hoge wa- tervervuiling uit. - Watertemperatuur te hoog, motorveiligheid schakelt het apparaat uit. - Netstekker uit het stopcontact verwijderen en het apparaat en de schacht reinigen. - Maximale watertemperatuur van 35 °C in acht nemen! F_SP_1135_2_EX_BE_SPK7.indb 14F_SP_1135_2_EX_BE_SPK7.indb 14 19.10.2020 15:30:2719.10.2020 15:30:27N

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestel- len en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonder- lijk te worden verzameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te stu- ren, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germa- nyAG. Technische wijzigingen voorbehouden F_SP_1135_2_EX_BE_SPK7.indb 15F_SP_1135_2_EX_BE_SPK7.indb 15 19.10.2020 15:30:2719.10.2020 15:30:27N

Op het in de handleiding genoemde toestel geven wij 3 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 3 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voor- waarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding. Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 3 jaar behouden. De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respec- tievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klan- tendienst of tot het hieronder vermelde serviceadres te wenden. Einhell Service Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Nederlandstalig: 078 151 085 Tel. Francophone: 078 151 084 Tel. Deutschsprachig: [phone] MAIL: [e-mail] F_SP_1135_2_EX_BE_SPK7.indb 16F_SP_1135_2_EX_BE_SPK7.indb 16 19.10.2020 15:30:2719.10.2020 15:30:27s
