GEBRUIKSAANWIJZING FGP 1014S Ferrex

2. Beschrijving van het gereedschap en leveringsomvang ........8

8. Reiniging, onderhoud en bestelling van onderdelen .............12

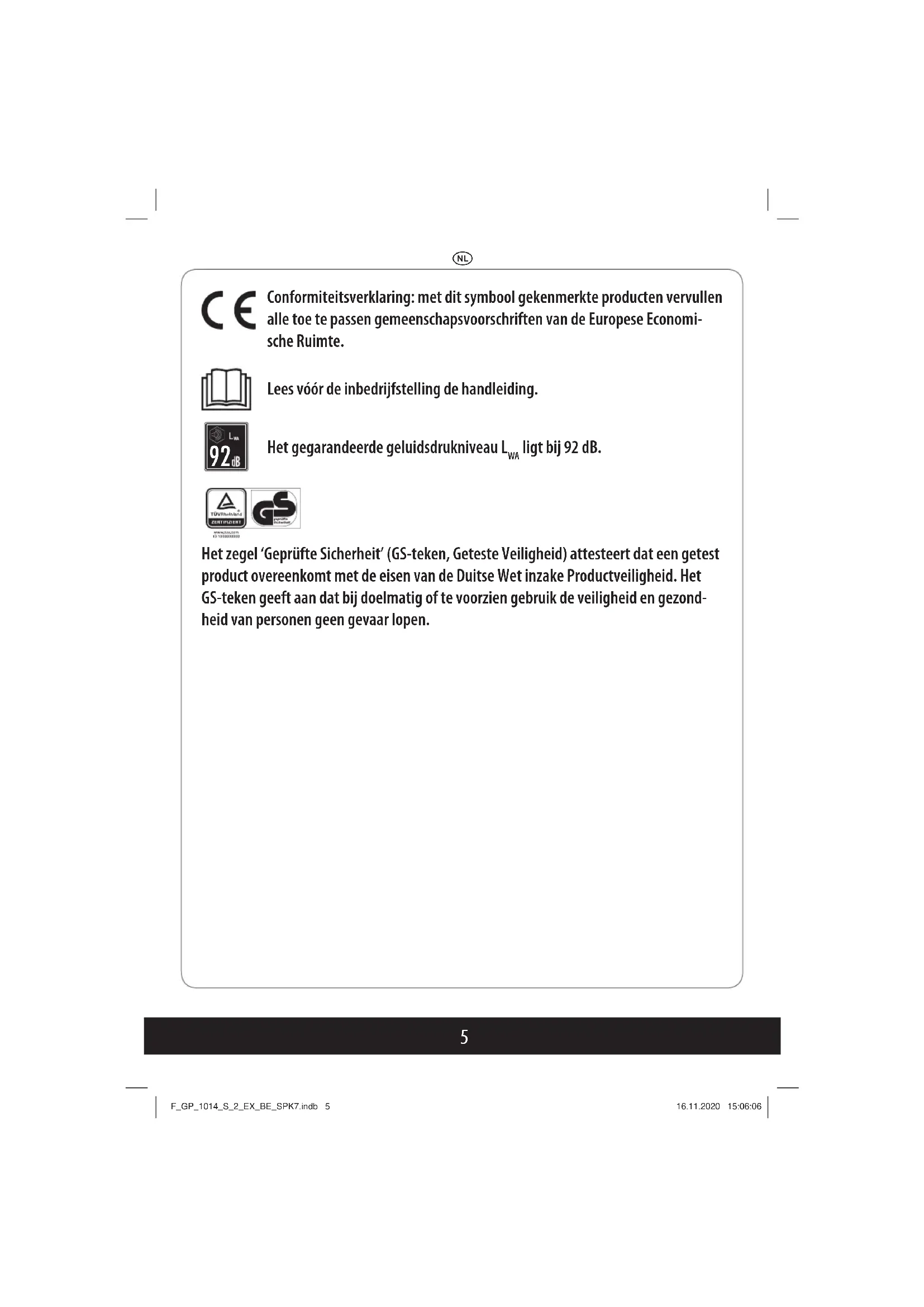

Lees vóór de inbedrijfstelling de handleiding. Conformiteitsverklaring: met dit symbool gekenmerkte producten vervullen alle toe te passen gemeenschapsvoorschriften van de Europese Economi- sche Ruimte.

Het gegarandeerde geluidsdrukniveau L

ligt bij 92 dB. Het zegel ‘Geprüfte Sicherheit’ (GS-teken, Geteste Veiligheid) attesteert dat een getest product overeenkomt met de eisen van de Duitse Wet inzake Productveiligheid. Het GS-teken geeft aan dat bij doelmatig of te voorzien gebruik de veiligheid en gezond- heid van personen geen gevaar lopen. F_GP_1014_S_2_EX_BE_SPK7.indb 5F_GP_1014_S_2_EX_BE_SPK7.indb 5 16.11.2020 15:06:0616.11.2020 15:06:06N

Gevaar: Bij het gebruik van apparaten moeten enkele veiligheidsmaatregelen worden nageleefd om verwondingen en schade te voorkomen. Lees daarom deze origi- nele handleiding/veiligheidsinstructies zorgvuldig door. Bewaar deze goed, zo- dat u de informatie op elk moment kunt terugvinden. Mocht u dit apparaat aan andere personen doorgeven, gelieve dan deze originele handleiding/veiligheids- instructies mee te overhandigen. Wij zijn niet aansprakelijk voor ongevallen of schade als gevolg van niet-naleving van deze handleiding en de veiligheidsin- structies. De actuele handleiding kan ook als PDF-be- stand worden gedownload van onze inter- netsite www.Einhell-Service.com. Verpakking: Uw apparaat zit in een verpakking ter bescherming tegen transportschade. Ver- pakkingen zijn grondsto en en kunnen dus opnieuw gebruikt of gerecycleerd worden.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aan- wijzingen. Nalatigheden bij de inacht- neming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg heb- ben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst. Gevaar! Het apparaat moet via een aardlekscha- kelaar (RCD) met een nominale verlies- stroom van niet meer dan 30 mA worden gevoed (volgens VDE 0100 deel 702 en 738). Indien u niet zeker bent of in de installa- tie een RCD voorhanden is, dan bevelen wij aan om een PRCD-S tussenschakelaar te gebruiken (vraag na bij uw elektri- cien). Het apparaat is niet geschikt voor de inzet in zwembassins, kinderbadjes van welke aard dan ook en ander water waar- in zich tijdens het bedrijf personen of dieren kunnen ophouden. Het is niet toe- gestaan om het apparaat te gebruiken, terwijl er zich personen of dieren binnen de gevarenzone ophouden. Raadpleeg uw elektricien! F_GP_1014_S_2_EX_BE_SPK7.indb 6F_GP_1014_S_2_EX_BE_SPK7.indb 6 16.11.2020 15:06:0716.11.2020 15:06:07N

Dit apparaat kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het vei- lige gebruik van het apparaat geïnstrueerd werden en begrijpen welke gevaren van het apparaat kunnen uitgaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

• Het apparaat mag niet worden ingezet, als er zich personen ophouden in het water.

• De inzet van het apparaat is alleen toegelaten met een aardlekschakelaar (RCD) met een ontworpen lekstroom van niet meer dan 30 mA.

• Voer vóór elk gebruik een visuele con- trole van het apparaat uit. Gebruik het apparaat niet als veiligheidsinrichtin- gen beschadigd of versleten zijn. Zet nooit de veiligheidsinrichtingen buiten werking.

• Gebruik het apparaat uitsluitend con- form het gebruiksdoeleinde vermeld in deze handleiding.

• U bent verantwoordelijk voor de veilig- heid binnen het werkgebied.

• Als de netaansluitkabel van dit ap- paraat wordt beschadigd, dient deze door de fabrikant of door de dienst na verkoop of een gekwalificeerde persoon te worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

• De wisselspanning van 230 V vermeld op het type-aanduidingsplaatje van het toestel dient overeen te komen met de voorhanden zijnde netspanning.

• Het apparaat nooit aan de netkabel op- tillen, transporteren of bevestigen.

• Zorg ervoor dat de elektrische steekver- bindingen op een tegen overstroming beveiligde plaats liggen resp. tegen vocht zijn beschermd.

• Vóór alle werkzaamheden aan het ap- paraat de netstekker uit het stopcontact trekken!

• Vermijd dat het apparaat aan een direc- te waterstraal wordt blootgesteld.

• De exploitant is verantwoordelijk voor de naleving van de plaatselijke veilig- heids- en inbouwvoorschriften. Raad- pleeg eventueel een elektricien.

• Gevolgschade door overstroming van ruimtes bij een defect van het apparaat moet door de gebruiker door geschikte maatregelen (bijv. montage van een alarminstallatie, reservepomp e.d.) worden uitgesloten. F_GP_1014_S_2_EX_BE_SPK7.indb 7F_GP_1014_S_2_EX_BE_SPK7.indb 7 16.11.2020 15:06:0716.11.2020 15:06:07N

• Bij een eventueel defect van het ap- paraat mogen herstelwerkzaamheden alleen door een elektricien of door de Einhell Germany-klantendienst worden verricht.

• Het apparaat mag nooit drooglopen of met een volledig gesloten aanzuiglei- ding worden ingezet. Voor schade aan het apparaat als gevolg van drooglopen komt de garantie van de fabrikant te vervallen.

• Het apparaat mag niet voor zwembas- sins worden gebruikt.

• Het apparaat mag niet in de drinkwa- terkringloop worden geïnstalleerd.

• De toegang tot het apparaat door kin- deren dient door adequate maatregelen te worden voorkomen.

• De gebruiker is binnen het werkgebied van het apparaat verantwoordelijk te- genover derden.

• Laat vóór de inbedrijfstelling door een vakman controleren of de vereiste elektrische veiligheidsmaatregelen zijn getroffen. Opgelet! De pomp mag niet drooglopen.

2. Beschrijving van het gereedschap en

2.1 Beschrijving van het gereedschap

6. Aan/Uit-schakelaar

7. Handleiding (zonder g.)

8. Zuigaansluiting (R1 binnendraad)

9. Drukleidingaansluiting (R1 binnen-

10. Zuigslang met terugslagklep en zuig l-

11. Adapter voor tuinslang

• Open de verpakking en neem het toe- stel voorzichtig uit de verpakking.

• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveili- gingen (indien aanwezig).

• Controleer of de leveringsomvang com- pleet is.

• Controleer het toestel en de accessoires op transportschade.

• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. F_GP_1014_S_2_EX_BE_SPK7.indb 8F_GP_1014_S_2_EX_BE_SPK7.indb 8 16.11.2020 15:06:0716.11.2020 15:06:07N

• Controleer het apparaat na het uitpak- ken op volledigheid en eventuele trans- portschade – om gevaren te vermijden. Gebruik het in geval van twijfel niet, maar neem dan contact op met onze klantendienst. Het service-adres vindt u in onze garantievoorwaarden op de garantiekaart. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kin- deren mogen niet met plastic zakken, fo- lies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Voor het besproeien en water geven aan plantsoenen, groentebedden en tuinen.

• Voor het bedrijf van gazonsproeiers.

• Met voorfilter om water te nemen uit vijvers, beken, regentonnen, regenwa- terbakken en bronnen.

• Voor de toevoer van water voor agrari- sche doeleinden. Te verpompen vloeistoff en:

• Voor het verpompen van helder water (zoetwater), regenwater of lichte was- loog/gebruikswater.

• De maximale temperatuur van de te pompen vloeistof mag in continubedrijf +35° C niet overschrijden.

• Met dit apparaat mogen geen brandba- re, gassende of explosieve vloeistoffen worden gepompt.

• Het pompen van agressieve vloeistof- fen (zuren, logen, van silo’s afkomstig leksap enz.) en van vloeistoffen die stoffen (zand) met slijpende inwerking bevatten, is evenmin toegestaan.

• Dit apparaat is niet geschikt voor het transport van drinkwater. Het apparaat mag alleen doelmatig worden gebruikt. Elk daarboven uitgaand gebruik is niet-doelmatig. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener aansprakelijk, en niet de fabrikant. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet ge- construeerd zijn voor commercieel, ambach- telijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambach- telijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. F_GP_1014_S_2_EX_BE_SPK7.indb 9F_GP_1014_S_2_EX_BE_SPK7.indb 9 16.11.2020 15:06:0716.11.2020 15:06:07N

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten. In principe raden wij aan om een voor lter en een zuigset met zuigslang, zuigkorf en terugslagklep in te zetten om lange heraan- zuigtijden en een onnodige beschadiging van de pomp door stenen en harde vreemde voorwerpen te verhinderen. Montage van de draaggreep De draaggreep moet worden aange- bracht met de 2 meegeleverde schroeven (zie g.2). Aansluiting van de zuigleiding

• Ga bij de aansluiting aan zuigzijde te werk zoals getoond in afbeelding 4.

• Eerst de dubbele nippel (afbeelding 4, pos. A) in de aansluiting van de zuig- leiding (afbeelding 3, pos. 8) van het apparaat schroeven.

• Bevestig nu de zuigslang (afbeelding4, pos. 10) aan het verloopstuk met be- hulp van de wartelmoer (afbeelding 4, pos. C), die direct aan de zuigslang is gemonteerd.

• Let bij alle verbindingen op een cor- recte zitting van de afdichtingen.

• De zuigslang is standaard uitgerust met een terugslagklep en een zuigfilter (afbeelding 5, pos. D). Gebruik deze ook om geen grotere vuildeeltjes aan te zuigen en om lange heraanzuigcycli te vermijden.

• De zuigleiding vanaf de waterontname tot aan het apparaat stijgend leggen. Vermijd absoluut om de zuigleiding bo- ven de hoogte van de pomp te leggen. Luchtbellen in de zuigleiding vertragen en verhinderen het aanzuigen.

• Zuig- en drukleiding moeten zo worden aangebracht, dat deze geen mechani- sche druk uitoefenen op het apparaat.

• Het zuigfilter (afbeelding 5, pos. D) moet diep genoeg in het water liggen, zodat het drooglopen van het apparaat door dalen van het waterpeil wordt vermeden.

• Een ondichte zuigleiding verhindert door aanzuigen van lucht het aanzui- gen van het water.

• Vermijd het aanzuigen van vreemde voorwerpen (zand enz.). Indien nodig installeert u hiertoe een voorfilter. Aansluiting van de drukleiding

• Schroef de adapter (afbeelding 6, pos.

11) op de aansluiting van de druklei-

ding (afbeelding 3, pos. 9). Nu kunt u met behulp van passende connectoren alle gangbare tuinslangen gebruiken. Houd er rekening mee dat door de kleinere slangdiameter de transportca- paciteit afneemt.

• U kunt de drukleiding ook rechtstreeks aansluiten aan de aansluiting (afbeel- ding 3, pos. 9). Gebruik hiervoor een passende aansluiting/adapter met een 33,3 mm buitendraad.

• Tijdens het aanzuigen moeten de afslui- ters in de drukleiding (sproeikoppen, kleppen enz.) volledig worden geo- pend, opdat de lucht in de zuigleiding vrij kan ontsnappen. Elektrische aansluiting De elektrische aansluiting gebeurt op een veiligheidscontactdoos 230 V~ 50 Hz. Be- veiliging minstens 10 ampère. F_GP_1014_S_2_EX_BE_SPK7.indb 11F_GP_1014_S_2_EX_BE_SPK7.indb 11 16.11.2020 15:06:0716.11.2020 15:06:07N

• Het apparaat opstellen op een vaste, effen en horizontale ondergrond.

• Pomphuis via de watervulplug (4) vul- len met water. Het vullen van de zuig- leiding versnelt het aanzuigen.

• Alle afsluitinrichtingen in de druklei- ding (sproeimondstuk, kleppen enz.) moeten bij het aanzuigen volledig geopend zijn, opdat alle lucht uit de aansluitleiding kan ontsnappen.

• Netkabel aansluiten. Het aanzuigproces start automatisch, nadat u de Aan/ Uit-schakelaar (fig. 1, pos. 6) heeft ingedrukt. - Het aanzuigen kan bij max. aanzuig- hoogte tot 5 minuten duren.

• Als de pomp na gebruik weer wordt verwijderd, dan moet als hij opnieuw aangesloten en in bedrijf gesteld wordt absoluut weer water worden bijgevuld.

• Tegen overbelasting of blokkering wordt de motor beveiligd door de ge- integreerde temperatuurbewaking. In het geval van oververhitting wordt de pomp door de temperatuurbewaking automatisch uitgeschakeld, en na het afkoelen wordt het apparaat weer auto- matisch ingeschakeld. Schakel de pomp na het gebruik weer uit, door de Aan/Uit-schakelaar ( g. 1, pos. 6) opnieuw in te drukken en laat de pomp af- koelen. Vervolgens de netstekker uittrekken.

7. Vervanging van de netaansluitkabel

Gevaar! Als de netaansluitkabel van dit apparaat wordt beschadigd, dient deze door de fa- brikant of door de dienst na verkoop of een gekwali ceerde persoon te worden vervan- gen om te voorkomen dat iemand in gevaar wordt gebracht.

8. Reiniging, onderhoud en bestelling

van onderdelen Het apparaat is nagenoeg onderhoudsvrij. Voor een lange levensduur valt echter een regelmatige controle en onderhoud aan te bevelen. Maak het apparaat regelmatig met een vochtige doek en wat smeerzeep schoon. Gebruik geen reinigings- of oplosmiddelen. Zorg ervoor dat geen water binnenin het apparaat terecht kan komen. Het binnen- dringen van water in een elektrische appa- raat verhoogt het risico van een elektrische schok. F_GP_1014_S_2_EX_BE_SPK7.indb 12F_GP_1014_S_2_EX_BE_SPK7.indb 12 16.11.2020 15:06:0716.11.2020 15:06:07N

Om de zuigslang en het lter en de terug- slagklep te reinigen draait u alle schroefver- bindingen los en spoelt u alle delen grondig met schoon water. Gevaar! Vóór elk onderhoud moet het apparaat spanningsvrij worden geschakeld; daartoe trekt u de netstekker van de pomp uit de contactdoos. Onderhoud

• Bij eventuele verstopping van het ap- paraat sluit u de drukleiding aan op de waterleiding en neemt u de zuigslang eraf. Open de waterleiding. Schakel het apparaat herhaaldelijk gedurende ca. twee seconden in. Op deze manier kun- nen verstoppingen in de meest voorko- mende gevallen worden geëlimineerd.

• Binnenin het apparaat zijn er geen an- dere te onderhouden onderdelen. Bestellen van wisselstukken: Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel

• Artikelnummer van het toestel

• Ident-nummer van het toestel

• Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het apparaat bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkring- loop teruggebracht worden. Het apparaat en zijn toebehoren bestaan uit diverse materialen, zoals bijv. metaal en kunststof. Defecte apparaten horen niet bij het huis- vuil. Voor deskundige verwerking moet het apparaat bij een daarvoor bestemde inza- melplaats worden afgegeven. Als u geen inzamelplaats kent, gelieve u dan bij de gemeente te informeren. F_GP_1014_S_2_EX_BE_SPK7.indb 13F_GP_1014_S_2_EX_BE_SPK7.indb 13 16.11.2020 15:06:0716.11.2020 15:06:07N

Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De opti- male opslagtemperatuur ligt tussen 5° C en 30° C. Bewaar het apparaat in de originele verpakking.

• Als de pomp langere tijd niet wordt ge- bruikt of voor overwintering, dan moet hij grondig met water doorgespoeld, helemaal leeggemaakt en droog opge- slagen worden.

• Bij kans op vorst moet het apparaat volledig worden leeggemaakt.

• Wanneer de pomp langere tijd heeft stilgestaan, moet u controleren of de rotor foutloos draait door de pomp kort in- en uit te schakelen.

Het apparaat alleen transporteren aan de handgreep (afbeelding 1, pos. 2). Bij het opstellen beschermen tegen slagen, stoten en trillingen. F_GP_1014_S_2_EX_BE_SPK7.indb 14F_GP_1014_S_2_EX_BE_SPK7.indb 14 16.11.2020 15:06:0716.11.2020 15:06:07N

12. Schema voor foutopsporing

Storing Mogelijke oorzaak Oplossing Motor loopt niet aan - Netspanning ontbreekt - Thermobewaking heeft uitge- schakeld - Netspanning controleren - Pomp laten afkoelen Pomp zuigt niet aan - Zuigklep niet in het water - Pomphuis zonder water - Lucht in de zuigleiding - Zuigklep ondicht - Zuigklep verstopt - Max. zuighoogte overschre- den - Zuigklep aanbrengen in het water - Pomphuis vullen met water - Dichtheid van de zuigleiding controleren - Zuigklep reinigen - Zuigklep reinigen - Zuighoogte controleren Transportcapaci- teit onvoldoende - Zuighoogte te hoog - Zuigkorf vervuild - Waterspiegel daalt snel - Pompcapaciteit neemt af door schadelijke sto en - Zuighoogte controleren - Zuigklep reinigen - Zuigklep dieper plaatsen - Pomp schoonmaken Thermoschakelaar schakelt de pomp uit - Motor overbelast, wrijving door vreemde sto en te groot - Pomp demonteren en reinigen, aanzuigen van vreemde sto en verhinderen ( lter) F_GP_1014_S_2_EX_BE_SPK7.indb 15F_GP_1014_S_2_EX_BE_SPK7.indb 15 16.11.2020 15:06:0816.11.2020 15:06:08N

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestel- len en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonder- lijk te worden verzameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te stu- ren, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germa- nyAG. Technische wijzigingen voorbehouden F_GP_1014_S_2_EX_BE_SPK7.indb 16F_GP_1014_S_2_EX_BE_SPK7.indb 16 16.11.2020 15:06:0816.11.2020 15:06:08N

Op het in de handleiding genoemde toestel geven wij 3 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 3 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voor- waarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding. Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 3 jaar behouden. De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respec- tievelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klan- tendienst of tot het hieronder vermelde serviceadres te wenden. Einhell Service Eschenstrasse 6 94405 Landau/Isar, Duitsland Tel. Nederlandstalig: 078 151 085 Tel. Francophone: 078 151 084 Tel. Deutschsprachig: [phone] MAIL: [e-mail] F_GP_1014_S_2_EX_BE_SPK7.indb 17F_GP_1014_S_2_EX_BE_SPK7.indb 17 16.11.2020 15:06:0816.11.2020 15:06:08s
