Soort product	Elektrische tafelcirkelzaag
Merk	Parkside
Model	TKS 1700
Tafelafmetingen (b x l)	626 x 445 mm
Tafelverbreding (links/rechts)	620 x 250 mm
Achterste tafelverlenging	435 x 320 mm
Gewicht	33,5 kg
Voeding	230 V ~ 50 Hz
Vermogen (S6 40%)	1700 W
Onbelaste snelheid	4800 tr/min
Zaagblad (diameter x boring x dikte)	250 x 30 x 2,8 mm
Aantal tanden (meegeleverd)	24 en 48 tanden (hardmetaal)
Max. zaagdiepte (90°)	73 mm
Max. zaagdiepte (45°)	63 mm
Zaagbladhelling	0° tot 45° (continu verstelbaar)
Stofafzuigaansluiting	36 mm
Lasergids	Diode laser klasse 2 (2 LR03-batterijen, meegeleverd)
Overbelastingsbeveiliging	Herstelbare overbelastingsschakelaar
Hoofdfuncties	Langs-, dwars- en schuine zaagsneden; groeven en samenstellen verboden
Meegeleverde accessoires	2 zaagbladen, parallelgeleider, dwarsgeleider, duwstok, transportinrichting, montagemateriaal
Onderhoud en reiniging	Reinigen met vochtige doek en zeep; geen agressieve reinigingsmiddelen gebruiken; koolborstels laten vervangen door een specialist
Onderdelen	Verkrijgbaar via ISC GmbH; vermeld type, referentie en identificatienummer
Garantie	3 jaar

Veelgestelde vragen - TKS 1700 PARKSIDE

Wat is het vermogen van de Parkside TKS 1700 zaag?

Het nominale vermogen is 1700 W in bedrijf S6 40% (4 minuten belasting, 6 minuten onbelaste pauze).

Welk type zaagbladen kan ik gebruiken?

Gebruik uitsluitend zaagbladen die voldoen aan norm EN 847-1, met een diameter van 250 mm, boring van 30 mm en dikte van 2,8 mm. Er worden een blad met 24 tanden (grove zaagsnede) en een blad met 48 tanden (fijne zaagsnede) meegeleverd. Zaagbladen van snelstaal (HSS) zijn verboden.

Hoe stel ik de zaagdiepte in?

Draai aan de kruk (8) om de zaagdiepte in te stellen van 0 tot 73 mm. Tegen de klok in draaien verhoogt de diepte, met de klok mee verlaagt het.

Hoe stel ik de hellingshoek van het zaagblad in?

Draai de blokkeergreep (9) los, draai hem om de gewenste hoek in te stellen (0° tot 45°), en draai de greep weer vast.

Hoe gebruik ik de parallelgeleider en de dwarsgeleider?

De parallelgeleider (7) wordt op de geleidingsrail (12) gemonteerd voor langsdradig zagen; de dwarsgeleider (13) wordt in de gleuven van de tafel geplaatst voor verstekzagen. Volg de instructies voor het instellen van de schaal en positie.

Wat te doen bij overbelasting van de motor?

Het apparaat is voorzien van een overbelastingsschakelaar (35) die de motor automatisch uitschakelt. Laat het enkele minuten afkoelen en druk dan op de schakelaar om opnieuw te starten.

Hoe vervang ik het zaagblad?

Haal altijd de stekker uit het stopcontact. Verwijder de beschermkap (2) en de tafelvulling (6). Blokkeer de motoras met een sleutel (SW22) en draai de borgmoer (SW24) los in de draairichting van het zaagblad. Verwijder de buitenste flens, wissel het blad en monteer alles terug met inachtneming van de draairichting (pijl).

Hoe reinig en onderhoud ik de zaag?

Haal altijd de stekker uit het stopcontact voor reiniging. Gebruik een vochtige doek met een beetje zeep. Gebruik geen agressieve middelen. De ventilatiesleuven en behuizing moeten stofvrij zijn. De koolborstels moeten door een elektricien worden gecontroleerd.

Wordt de zaag met een laser geleverd?

Ja, er is een lasergeleider klasse 2 ingebouwd. Hij werkt met twee meegeleverde LR03-batterijen. Gebruik de schakelaar (32) om aan/uit te zetten. Kijk nooit recht in de straal.

Waar kan ik onderdelen vinden?

Bestel via ISC GmbH (www.isc-gmbh.info). Vermeld bij elke bestelling het type apparaat, de referentie en het identificatienummer. De garantie bedraagt 3 jaar.

GEBRUIKSAANWIJZING TKS 1700 PARKSIDE

1. Inleiding 33
2. Veiligheidsinstructies 33-38
3. Beschrijving van het toestel 39
4. Omvang van de levering 39
   5.Reglementair gebruik. 39-40
5. Technische gegevens 40-41
   7.Voor ingebruikneming. 41
   8.Montage. 41-43
6. Bediening. 43-45
7. Bedrijf. 45-46
8. Vervangen van de netaansluitkabel 46
9. Beveiliging gegen overbelasting 46
10. Reiniging, onderhoud en bestellen van wisselstukken 47
11. Afvalverwijdering en recyclage 47-48
    15.Verklaring van Overeenstemming. 49
12. Garantiebewijs 50

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.

Technische wijzigingen voorbehonden

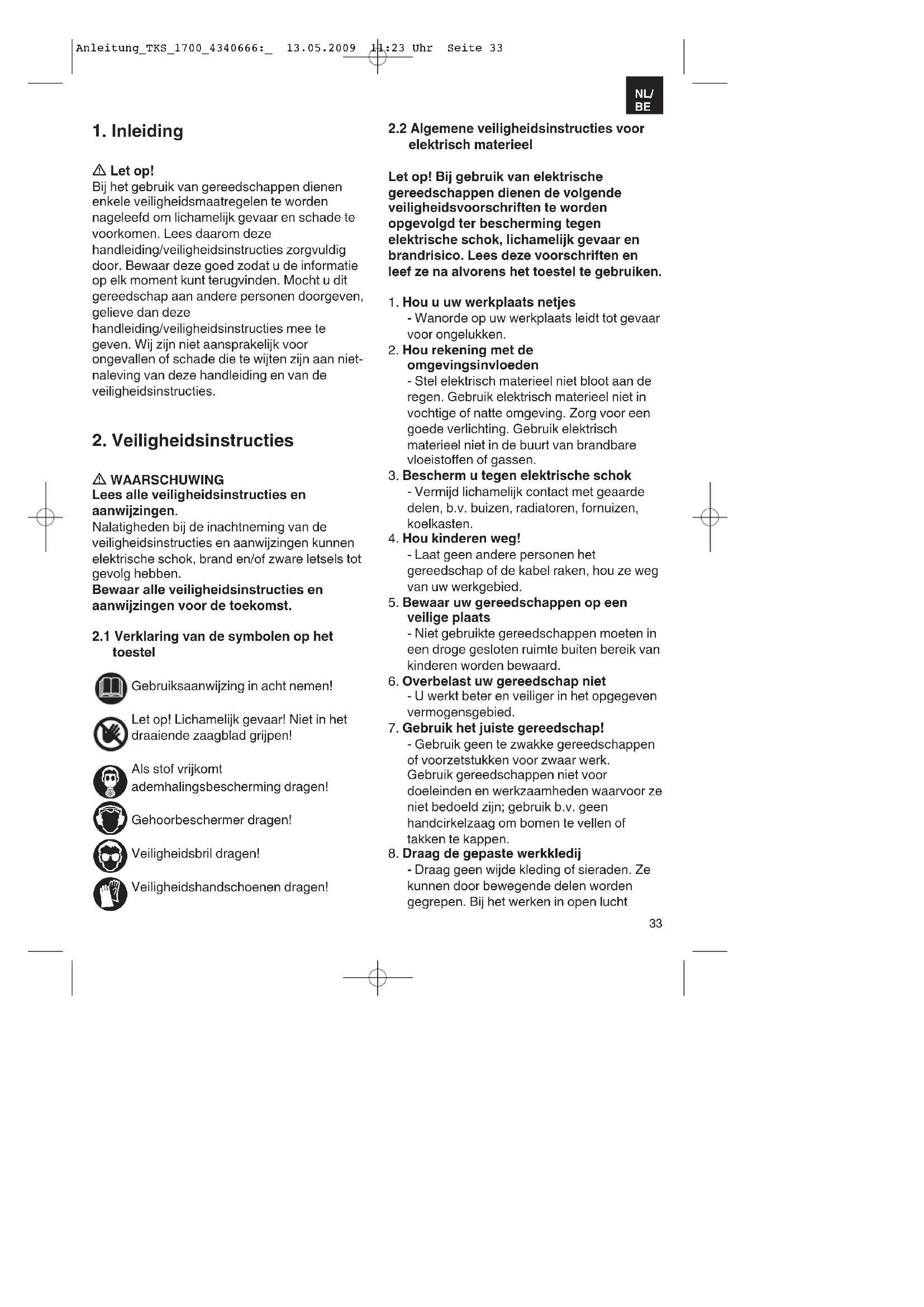

1. Inleiding

Let op!

Bij het gebruik van gereedschappen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding/veiligheidsinstrumenties zorgvuldig door.Bewaar deze goed zodate in informatie op elk moment kurz terugvinden.Mocht u dit gereedschap aan andere personen doorgeven, gelieve dan deze handleiding/veiligheidsinstrumenties mee te gegen.Wij+zijn Niet aansprakelijk voor ongevallen of schade die te wijten zich aan nietaleving van deze handleiding en van de veiligheidsinstrumenties.

2. Veiligheidsinstructies

WAARSCHUWING

Lees alle veiligheidsinstructies en aanwijzingen.

Nalatigheden bij de inachtneming van de veiligheidsinstrumentes en aanwijzingen kennenelektrische schok,brand en/of zwareLetsels tot gevolg hebben.

Bewaar alle veiligheidsinstrumenties en aanwijzingen voor de toekomst.

2.1 Verklaring van de symbolen op het toestel

Gebruiksaanwijzing in acht nemen!

Let op! Lichamelijk gevaar! Niet in het draaiende zaagblad vrijpen!

Als stof vrijkomt
ademhalingsbescherming dragen!

Veiligheidsbril dragen!

Veiligheidshandschoenen dragen!

2.2 Algemene veiligheidsinstrumenties voor elektrisch materieel

Let op! Bij gebruik van elektrische gereedschappen dienen de volgende veiligheidsvoorschriften te worden opgevolgd ter bescherming gegen elektrische schok, lichamelijk gevaar en brandrisico. Lees deze voorschriften en leef ze na alvorens het toestel te gebruiken.

1. Hou u uw werkplaats netjes

• Wanorde op uw werkplaats leidt tot gevaar voor ongelukken.

2. Hou rekening met de omgevingsinvloeden

• Stel elektrisch materieel nicht bloot aan de regen. Gebruik elektrisch materieel nicht in vochtige of nature omgeving. Zorg voor een goede verlichting. Gebruik elektrisch materieel nicht in de buurt van brandbare vloeistoffen of gassen.

• Vermijd lichamelijk contact met geaarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

4. Hou kinderen weg!

• Laat geen andere Personen het gereedschap of de kabel raken, hou ze weg van uw werkgebied.

5. Bewaar uw gereedschappen op een veilige plaat

• Niet gebruekte gereedschappen moeten in een droge gesloten ruimte buiten bereik van kinderen worden bewaard.

6. Overbelast uw gereedschap Niet

• U werkkt better en veiliger in het opgeveen vermogensgebied.

7. Gebruik het juiste gereedschap!

• Gebruik geen te zwakke gereedschappen of voorzetukken voor zwaar werk. Gebruik gereedschappen Niet voor doeleinden en werkzaamheden waarvoor zi Niet bedoeld zich; gebruik b.v. geen handcirkelzaag om bomen te vellen of takken te happen.

8. Draag de gegaste werkkledij

• Draag geen wijde kleding of sieraden. Ze können door bewegende delen worden gegrepen. Bij het werkden in open lucht

NL/ BE

draagt u best rubberhandschoenen en slipvast schoeisel. Draag bij langhaar eenhaarbescherming.

1. Draag een veiligheidsbril

2. Gebruik bij stofverwekkende werkzaamheden een stofmasker.

3. Onttrek de kabel Niet aan zijn eigenlijke bestemming

4. Draag het gereedschap Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen但它, olie en scherpe kanten.

5. Beveilig het werkstuk

6. Gebruik spaninrichtingen of een bankschoef teneinde het werkstuk vast te zetten. Het worden zodoende veiliger vastgehonden dan met uw hand en maakt het möglichk de machine met de beiden handen te bedieren.

7. Rek uw standbereik Niet UIT

8. Vermijd elke abnormale lichaamshouding Zorg voor een veilige stand en bewaar steeds uw evenwicht.

9. Onderhoud uw gereedschap zorgvuldig

10. Hou uw gereedschappen scherp en schoon om goed en veilig te werken. Neem de onderhoudsvoorschriften en de instructies voor het verwisselen van gereedschappen in acht. Controller regelmatig de stekker en de kabel en LAST deze bij beschadiging door een erkende vakman verrangen. Controller de verlengkabel regelmatig en verrang beschadigde kabels. Hou handgrepen droog en vrij van olie en vet.

14.Trek de netstekker uit het stopcontact

• Bij Niet-gebruik, voor onderhoudswerkzaamheden en voor het verwisselen van gereedschap zoals b.v. zaagblad, boor en alle soorten van machinegereedschappen.

15.Laat geen gereedschapssleutels steken

• Controller of de sleutels en afstelgereedschappen verwijderd zijn alvorens de zaag aan te zetten.

16.Vermijd een onbedoelde aanloop

• Draag geen op het stroomnet aangesloten gereedschappen met de vinger op de schakelaar. Vergewis u er zich van dat de schakelaar bij het aansluten op het

stromonetuitgeschakeldis.

17.Verlengkabel in open lucht

• Gebruik in open lucht enkel waarvoortoegelaten en overeenkomstig gekenmerkverlengkabels.

• Wees altijd oplettend

• Hou uw werk in het oog. Ga verstandig te werk. Gebruik het gereedschap Niet als u er nicht met uw aandacht bij bent.

• Controller uw toestel op beschadigingen

• Voordat u het gereedschap verder gezruikt dient u de veiligheidsinrichtingen oflicht beschadigde onderdelen zorgvuldig op hun behoorlijke en reglementaire werkwijze te controleren. Controller of de bewegelijkke onderdelen maar behoren functioneren en nicht klem zitten alsook of onderdelen beschadigd zich. Alle onderdelen要去en maar behoren gemonteerd zich om de veiligheid van de machine te verzekeren. Beschadigde veiligheidsinrichtingen en onderdelen dwellen deskundig door een erkende vakwerkplaats te worden hersteld of verrangen tenzij in de handleidingen anders vermeld. Beschadigde schakelaars dwellen door een klantendienst-werkplaats te worden verrangen. Gebruik geen gereedschappen waarvan de schakelaar Niet kan worden in- ofuitgeschakeld.

• Let op!

• Voor uw eigen veiligheid gebruik enkel accessoires en bijkomende toestellen die vermeld staan in de handleiding of door de fabrikant van het gereedschap worden aanbevolen of opgegeven. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de handleiding of in de catalogus kan voor u lichamelijk gevaar beteken.

21.Herstellingen enkel door de elektrovakman

Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligheidsbepalingen. Herstellingenogens enkel door een elektrovakman worden verricht, anders kuren zich ongelukken voor de gebruiker voordoen.

22.Sluit de stofafzuiginrichting aan

• Indien inrichtingen voor het aansluien van stofafzuiginrichtingen voorhanden zijn overtuig u er zich van dat deze aangesloten�n en gezruikt worden.

2.3 Bijzondere veiligheidsvoorschriften

2.3.1 Veiligheidsmaatregelen

Vervormde zaagbladen of zulke met barstjes mogen nicht worden gebruikt.
- Versleten tafelinzetstuk verrangen.
Enkel de door de fabrikant aanbevolen zaagbladen gebruiken die beantwoorden aan EN 847-1. Bij het verwisselen van zaagblad erop letten dat de breedte van de snede Nietkleiner en de dikte van de zaagbladrug nicht groter is dan de dikte van het spouwmes.
- Erop letten dat een voor het te snijden materiaal geschikt zaagblad worden gekozen.
- Indien nodig, gegaste persoonlijke beschermingsmiddelen dragen. Deze zonden können bevatten:

• gehoorbeschermer om het risico te verminderen hardhorig te worden,
• ademhalingsbescherming ter verminderung van het risico gevaarlijke stof in te ademen.
• Bij het hanteren van zaagbladen en ruwe materialen handschoenen dragen.
  Zaagbladen要去en zoveel möglich in een doos worden gedragen.

Bij het zagen van hout dienen cirkelzagen op een stofverzamelinrichting te worden aangesloten. De volgende factoren kannen het vrijkomen van stof beinvloeden:
- versleten, beschadigde of gebarsten zaagbladen
- aanbevolen zuigvermögen van de afzuiginstallatie: 20m / s
- het werkstuk moet maar behoren worden geleid
Zaagbladen van hooggelegeerd snelstaal (HSS-staal) mogen nicht worden gezruikt.
- De schuifstok of de handgreep voor een schuifstok moet bij Niet-gebruik steeds aan de machine worden bewaard.

2.3.2 Veiligheidsinstructies voor de laser

Let op!

Laserstraling

Niet in de straal kijken

Laserklasse 2

Beschem u en uw omgeving gegen gevaar voor ongelukken door de gpaste voorzorgsmaatregelen te nemen.

• Niet met het blote oog rechtstreeks in de laserstraal kijken.
• Nooit rechtstreeks in de stralengang kijken.
• De laserstraal nooit richten op werkkaatsende oppervlakken noch op personen of dieren. Oek een laserstraal met een gering vermogen kan schade berokkenen aan het oog.
  Voorzichtig - als u anders te werk gaat dan hier beschreiben kan dit leiden tot blootstelling aan gevaarlijke straling of stralingsexpositie.
• Lasermodule nooit openen.

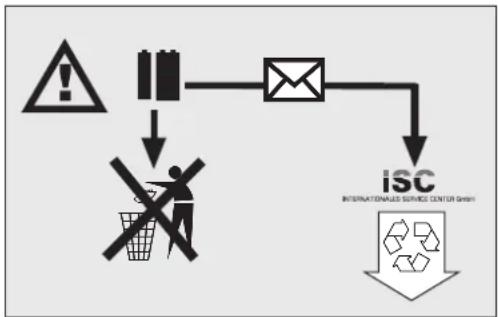

2.3.3 Veiligheidsinstrumentes omtrent de batterijen

Gebruik van de batterijen

Vergewis u er zich van dat de schakelaar laser (32) zich in de stand "0" bevindt voordat u de batterijen installeert.
- Het installeren van batterijen bij ingeschakelde laser kan ongelukken tot gevolg hebben.
Bij ongepast gelebruik kuren de batterijen uitlopen. Vermijd contact met batterijvloeistof. Mocht u toch met batterijvloeistof in contact komen, reinig dan het lichaamsdeel onder stromend water. Mocht batterijvloeistof in de ogen terechtkomen dient u bovendien

NL/ BE

onmiddelijk de dokter te consulteren.

• Uitgelopen batterijvloeistof kan huidirritaties of brandwonden veroorzaken.
  Stel de batterijen nooit bloot aan bovenmatige warmte zoals zon, vuur of ie's dergelijks.
  Herlaad nooit batterijen die ervoor Niet zich geschikt. Explosiegevaar!
• Houd batterijen buiten bereik van kinderen, sluit ze Niet kort of ontmantel ze Niet.
• Consulteer onmiddelijk de doktor als een batterij verwerd ingeslikt.
  Maak de contacten van de batterij en het toestel, indien nodig, schoon voordat u de batterijen installeert.
• Let bij het installereren van de batterijen op de juiste polariteit.
• Verwijder uitgeputte batterijen onverwijd uith het toestel. Er bestaat een große kans dat de batterijen uiteindelijk gaanlekken.
• Vervang steeds alle batterijen gelijktijdig.
• Installee enkel batterijen van hetzelfdete type; gebruik Niet geldijkijdig verschillende types of gebruekte en weitere batterijen.
  Zorg ervoor dat het toestel na gebruikuitgeschakeld is.
• Verwijder de batterijen uit het toestel als u het eenijdje Niet gebruikt.

2.3.4 Instandholding en service

• De volgende omstandigheden konnen het geluid waaraan de bedienaar is blootgesteld beinvloeden:

• Soort zaagblad (b.v. zaagbladen ter vermindering van het geluidsblootstelling)

• Material van het werkstuk

• Kracht waarmee het werkstuk gegen het zaagblad worden geschoven.

• De voor de veriligheid verantwoordelijk beschermende inrichtingen en het zaagblad.

2.3.5 Veilig gebruik

Schuifstok of de handgreep met schuifhout gebruiken om het werkstuk veilig langs het zaagblad te leiden.
- Het spouwmes gebruiken en correct

afstellen.

• Bovenste zaagbladafdekking gebruiken en correct afstellen.
• Voegen of groeven Niet uitvoeren zonder voordien een gedaste beschemende inrichting zoals b.v. tunnelbescherminrichting boven de zaagtafel aan te brengen.
  Cirkelzagen mogen nicht voor het insnijden (in het werkstuk beeindigde groef) worden gezruikt.
• Gebruik enkel zaagbladen waarvan de maximaal toelaatbare snelheid Niet geringer is dan de maximale snelheid van de spil van de tafelcirkelzaag en van het te snijden materiaal.
  Bij het transport van de machine alleen de transportinrichtingen gebruiken en nooit de beschermende inrichtingen voor het hanteren en het transport gebruiken.
  Tijdens het transport moet het bovenste gedeelte van het zaagblad afgedekt zichn, b.v. door de beschemkap.
• Lange werkstukken aan het einde van het snijden beveiliggen gegen neerkantelen (b.v. afrolstandaard).

2.3.6 Extra aanwijzingen

• Geef de veiligheidsvoorschriften aan alle personen door die aan de machine werken.
• Gebruik de zaag nicht om brandhout te zagen.
• Laat het dwarszagen van rond houtchterwege.
  Voorzichtig! Door het roterende zaagblad bestaat lichamelijk gevaar voor handen en vingers.
• De machine is voorzien van een geziligheidsschakelaar gegen herinschakelen na spanningsafval.
• Controller of de spanning op het kenplaatje van het toestel overeenkomt met de netspanning alvorens met de zaagmachine te beginnen werken.
• Als u een verlangkabel nodig heeft dient u er zich van te vergewissen dat+zijn doorsnede voldoende is voor het opgenomen vermogen van de zaag. Minimumdoorsnede 1mm^2
  Kabeltrommel enkel in afgewonden

toestand gebruiken.

• Controller de netkabel. Gebruik geen defecte of beschadigde aansluitkabels.
• De bedieningspersoon moet minstens 18aar+zijn,leerlingen minstens 16aar,maarenkel ondertoezicht.
• Hou de werkplaats vrij van houtafval en rondslingerende delen.
  Aan de machine werkende Personen..., ..
• Let op de draairichting van de motor en het zaagblad.
• Na het uitschakelen van de motor mogen de zaagbladen in geen geval worden afgeremd door er zijdelings gegen te drukken.
• Installee slechts goed scherpgeslepen, nicht verwormde, barstvrije zaagbladen.
  Veiligheidsinrichtingen aan de machine mogen Niet worden gedemonteerd of onbruikbaar gemaakt.
  Defecte zaagbladen dienen onmiddelijk te worden verrangen.
• Gebruik geen zaagbladen die nicht overeenkomen met de karakteristieke gegevens vermeld in deze handleiding.
  Zorg ervoor dat alle het zaagblad bedekkende inrichtingen aan behoren werken.
• Let op! De zaag mag nicht worden gebruikt om er midden in een houten werkstuk in te zagen.
• Beschadigde of defeche veiligheidsinrichtingen dienen onmiddelijk te worden verrangen.
• Het spouwmes is een belangrijke veiligheidsinrichting die het werkstuk leidt en het dichtgaan van de zaagsnedechter het zaagblad en het terugslaan van het werkstuk voorkomt. Let op de dikte van het spouwmes. Het spouwmes mag nicht dunner zichen dan het zaagbladlichaaam en Niet dikker dan de bredte van de zaagsnede.
  Bij elke zaagbeurt dient de afdekkap op het werkstuk te worden verlaagd.
• Gebruik bij het in de lenghte snijden van smalle werkstukken zeker een schuifstok (breede kleiner dan 120mm ).
• Zaag geen werkstukken die teklein zich om zeveilig met de hand te kunnen vasthouden.

Bij het op maat snijden van smalle houtstukken moet de parallelaanslag aan de rechterkant van het zaagblad worden vastgespannen.
U staatijdens het zagen.altijd aan de zijkant van het zaagblad.
- De machine nicht belasten zodat ze tot stilstand kommt.
- Druk het werkstuk algijd hard gegen de zaagtafel.
- Let er goed op dat afgesneden stukken hout Niet door de tandkrans van het zaagblad worden gegrepen en wegspringen.
- Alle bescherm- en veiligheidsinrichtingen要去en aan het einde van een herstelling of onderhoud onmiddelijk terug worden gemonteerd.
- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de afmetingen vermeld onder "Technische gegevens" dienen in acht te worden genomen.
- De desbetreffende voorschriften ter voorkoming van ongevallen en de andere algemeen erkende veiligheidsregelen要去en worden nageleefd.
Voorlichtingsbladen van de vereniging ter voorkoming van arbeidsongevallen in acht nemen.
- Sluit telkens bij he werkken met de zaag de stofafzuiiginstallatie aan. De bedieningspersoon moet worden ingelicht over de omstandigheden die het vrijkommen van stof beinvloeden, b.v. soort te bewerken materiaal (opsporing en bron), de betekenis vanplaatselijke aft Scheiding en de correcte instelling van kappen/geleideplaten/geleidingen.
- De zaag enkel gebruiken als er een gegaste afzuiginstallatie of een in de handel verkrijgbare industriestofzuiger op is aangesloten.
- Verwijder nooit losese splinters, zaagsel of vastgeklemde stukken hout verwij het zaagblad draait.
Schakel de machine uit alvorens storingente verhelpen of vastgeklemde stukken hout te verwijderen. -Netstekker trekken -
Bij een uitgesleten zaagspleet het tafelinzetstuk verrangen. -Netstekker

NL/ BE

trekken -

• Dit gereedschap beantwoordt aan de desbetreffende verilgheidsvoorschriften.
• Hou uw werkzone schoon en opgeruimd. Wanorde en Niet verlichte werkvloeren konnen ongelukken verroorzaken.
  Stel het toestel Niet bloot aan regen of nattigheid. Door binnendringen van water in een elektrisch materieel verhoegt het risico van een elektrische schok.
  Wees aandachtig, let op wat u doet en ga bij het gebruik van elektrisch materieel met verstand te werk. Gebruik het gereedschap Niet als u moe bent of onder de invloed bent van drugs, alcohol of geneesmiddelen. Een moment van onoplettendheid bij het gebruik van elektrisch materieel kan zwaar letsel tot gevolg hebben.
• Gebruik geen elektrisch materieel waarvan de schakelaar defect is. Elektrisch materieel dat Niet meer in of uit kan worden geschakeld is gevaarlijk en moet worden hersteld.
• Bewaar nicht gebruikt elektrisch materieel buiten bereik van kinderen. Laat het toestel Niet door personen gebruiken die met dit toestel Niet vertrouwd zijn of deze instructies Niet hebben gelezen. Elektrisch materieel is gevaarlijk als het door onervaren personen worden gebruikt.
• Hou uw snijgereedschap scherp en schoon. Zorgvuldig onderhonden snijgereedschap met scherpe snijkanten.gaat minder vaak klem gaan zitten en is gemakkelijker te leiden.
• Als de netkabel van het elektrische materieel beschadigd is, dient die door een special vervaardigde netkabel te worden verwangen die verkrijgbaar is via de organisatie van de dienst na verkoop.
• Laat uw toestel enkel door gekwalificeerd vakpersoneel en enkel met originele wisselstukken herstellen. Zodoende is verzekerd dat de veiligheid van uw gereedschap behonden blijft.

• De machine要去 worden opgesteld zodat ze veilig staat.
  Voor ingebruikneming dienen alle afdekkingen en veiligheidsinrichtingen naar behoren te zich gemonteerd.

• Het zaagblad moet vrij hunnen draaien.
  Bij reeds bewerkt hout op vreemde voorwerpen letten zoals b.v. nagels of schroeven etc.

• Voordat u de AAN-/UIT-schakelaar indrukt dient u er zich van te vergewissen dat het zaagblad correct is gemonteerd en bewegelijkke onderdelen gemakkelijk bewegen.
• Gebruik spaninrichtingen of een bankschoef teneinde het werkstuk vast te zieten. Het worden zodoende veiliger vastgehonden dan met de hand.
  Neem de aanwijzingen voor het smeren en het verwisselen van gereedschap in acht.
• De handgrepen dienen droog en vrij van olie en vet te worden gehonden.
• De schuifstok of de handgreep voor een schuifstok moet bij Niet-gebruik steeds aan de machine worden bewaard.
• Voegen of groeven Niet uitvoeren zonder voordien een gepaste beschemende inrichting zoals b.v. tunnelbescherminrichting boven de zaagtafel aan te brengen.
  Bij het transporteren van de machine enkel de transportinrichting gebruiken.
  Tijdens het transport moet het bovenste gedeelte van het zaagblad afgedekt zichn, b.v. door de beschemkap.

3. Beschrijving van het toestel

1. Zaagtafel
2. Zaagbladafdekking
3. Afzuigslang
4. Spouwmes
5. Zaagblad
6. Tafelinzetstuk
7. Parallelaanslag
8. Kruk
9. Afstel- en vastzetgreep
10. Onderstel
11. AAN/UIT-schakelaar
12. Geleiderail voor parallelaanslag
13. Dwarsaanslag
14. Verbredingstafel
15. Verlengtafel
16. Afzugadget
17. Schuifstok
18. Standbenen
19. Langs- end dwarfsverstijvingen
20. Middelste verstijvingen
21. Rubbervoeten
22. Standbeugel
23. Tafelsteunen
24. Schroef met vleugelmoer
25. Slobgat in het spouwmes
26. Verzonken schroeven
27. Bevestigingschroef
    28.Excenterhefboom
28. Groef
29. Kartelschroef
30. Laser
31. AAN/UIT-schakelaar laser
32. Schroeven batterijvak
33. Batterijvakdeksel
34. Overbelastingsschakelaar

Montagematerialiaal (fig. 4)

a. 58 × borgring
b. 70 × sluitring
c. 40 × moer
d. 30 × korte zeskantschroef
e. 4 x Lange zeskantschroef
f. 24 x slotbout

4. Omvang van de levering

• Handleiding
• 2 x batterij 1,5V LR 03
  Onderstel
  Tafelcirkelzaag
• 2 met hardmetaal belegde zaagbladen (1 x 24 tanden, 1 x 48 tanden)
• Parallelaanslag
  Dwarsaanslag
  Schuifstok

De tafelcirkelzaag dient om alle soorten hout in de lenghte en bredte (enkel met dwarsaanslag) overeenkomstig de grootte van de machine te snijden. Rond hout van welke soort dan ook mag nicht worden gesneden.

Het toestel mag slechts voor werkzaamheden worden gebruikt waaroor het bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Wij zich Niet aansprakelijk indien het apparaat in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Alleen de voor de machine gegaste zaagbladen (HM of CV zaagbladen)月至en worden gebruikt. Het gebruik van HSS zaagbladen en doorslijpschijven van welke soort dan ook is verboden. Het naleven van de veiligheidsvoorschriften alsmede van de montage-instructies en aanwijzingen aangaande de werkking vermeld in deze handleiding maakt eveneens deel uit van het reglementaire gebruik.

NL/ BE

Personen, die de machine bedieren en onderhonden,要去en hiermee vertrouwd en van mogelijkke gevaren op de hoogte zijn. Bovendien要去en de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels op het gebied van de arbeitsgeneeskunde en veiligheidienen in acht te worden genomen. Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en waaruit voortvloeije schade helemaal uit. Ondanks het doelmatig gelebruik hunnen bepalde restriscifactoren Niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine hunnen zich de volgende risico's voordoen:

Raken van het zaagblad in het Niet afgedekte zaaggebied.
Grijpen in het draaiende zaagblad (snijwonden).
- Terugstoot van werkstukken en werkstukdelen.
Zaagbladbreuken.
- Wegslingeren van defecte hardmetalen stukken van het zaagblad.
- Gehoorschade bij nicht-gebruik van denodige gehoorbeschermer.
Bij gebruik in gesloten vertrekken komt houtstof vrij dat schadelijk is voor de gezondheid.
- Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aansluitvoorwaarden. Dat wil zaggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten Niet toegestaan is.
- Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.
U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorzieningmaatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, een permanente stroombelasthaarheid van het net van minstens 100 A per fase vertoont.

Hoogeteverstelling traploos van 0 tot 73 mm

Zaagblad kantelbaar traploos van 0^ tot 45^

Afzugaansluiting 036 mm

Gewicht van het toestel m.i.v.

demonteerbare onderdelen: 33,5kg

Bedrijfsmodus S6: ononderbroken bedrijf met intermitterende belasting (cyclusduur 10 min.)

Om te voorkomen dat de motor ontoelaatbaar warm worden mag de tafelcirkelzaag enkel als volgt worden gebruikt:

Na een bedrijfsperiode van 4 minuten (S 6 =40 %) bij normalaal toelaatbare belasting moet een pauze van 6 minutes worden ingelast waar de cirkelzaag onbelast draait om af te koelen.

Geluidsemissiewaarden

Nullast

Geluidsdrukniveau L_pa :96,2 dB (A)

Geluidsvermogen L_WA : 109,2 dB (A)

De waarden vermeld in de babel zich emissiewaarden en komen nicht meteen moodzakelijk overeen met de geluidswaarden gemeten op de werkvloer. Hoewel er een correlative bestaatussen emissie- en imissieniveaus kan er nicht zeker uit worden opgemaaakt of al dan nicht bijkomende voorzorgsmaatregelen vereist+zijn.

Medebepalende factoren die het momenteel op de werkplaats voorhanden zijnde immissiepeil hunnen beinvloeden zichn o.a. de duur van de geluidsinwerking, de karakteristeke

gesteldheid van de werkruimte, andere geluidsbronnen etc. b.v. het eenal machines en andere in de buurtplaats hebende processen. De betrouwbare werkplaatswaarden hunnen evenwel van land tot land varieren. Deze informatatie zaECHter de gebruiker in staat stellen, gevaar en risico better te hunnen beoordelen.

7. Vór ingebruikneming

• Controller of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het apparaat aan te sluiten.
• Verwijder altijd de netstekker uit het stopcontact voordat u het toestel anders afstelt.
• Tafelcirkelzaag uitypakken en controleren op eventueel voorhanden zijnde transportschade
• De machine要去 worden opgesteld zodate veilig staat, d.w.z. ze要去 op een werkbank of een vast onderstel worden vastgeschroefd.
  Vooringebruikneming dieren alle afdekkingen en veiligheidsinrichtingen naar behorente zijng gemonteerd.
• Het zaagblad moet vrij hunnen draaien.
  Bij reeds bewerkt hout op vreemde voorwerpen letten zoals b.v. nagels of schroeven etc.
• Voordat u de AAN-/UIT-schakelaar indrukt dient u er zich van te vergewissen dat het zaagblad correct is gemonteerd en bewegelijkke onderdelen gemakkelijk bewegen.

8. Montage

Let op! Trek vór alle onderhouds-, afstelen montagewerkzaamheden telkens de netstekker uit het stopcontact.

8.1 Montage van het onderstel (fig. 4-10)

Tafelcirkelzaag omdraaien en op de grond leggen.
- De vier standbenen (18) losjes aan de zaag vastschroeven m.b.v. de korte zeskantschroeven (d), sluitringen (b) en borgringen (a).
- De standbenen (18) met de twee over elkaar ligende boorgaten aan de onderkant dieren aan dechterzijde van de machine te worden gemonteerd zodate de boorgaten maar achteren wijzen. (Fig. 5)
Dan schroeft u de langs- en dwarsverstijvingen (19) alsmede de vier middelste verstijvingen (20) losjes vast op de standbenen m.b.v. de slotbauten (f), sluitingen (b), borgringen (a) en moeren (c). De langsverstijvingen zijn gemerkt door de letter "A", de dwarsverstijving door "B". De vier middelste verstijvingen (20) aan elkaar vastschroeven d.m.v. de schroeven (d), sluitingen (b), borgringen (a) en moeren (c) (fig. 6-8).
- Daar bij de zeskantschroeven (d) en moeren (c) enkel losjes aanhalen. Let op! De langere verstijvingen要去en aan de zijkant worden gebruikt.
Aan de boorgaten in de achechterste standbenen (18) de standbeugels (22) vastschroeven met telkens 2 Lange zeskantschroeven (e), sluitingen (b), borgring en moer (c). (Fig.9) Let op! De beiden standbeugels要去en aan de achechterzijde van de machine worden vastgemaakt!
- Dan de rubbervoeten (21) de standbenen (18) op steken. (Fig. 10)
Daarna alle schroeven en moeren van het onderstel vastschroeven.

NL/ BE

8.2 Tafelverbreding en -verlenging monteren (fig. 11-15)

Tafelverbreding en verlenging (14/15) aan de zaagtafel (1) losjes vastmaken m.b.v. de korte zeskantschroeven (d), borgringen (a), sluitingen (b) en moeren (c). (Fig. 12-13).
Steuinen (23) losjes vastschroeven op het huis van de tafelzaag en op de verbredingsen verlengtafel. (Korte steunen voor verbreding, large steunen voor verlenging) (fig. 14-15)
Tafelverbreding en -verlenging vlak met de zaagtafel (1) uitrachten.
Vervolgens alle schroeven goed aanhalen.
- De zaag met het onderstel omdraaien en op de grond zetten.

8.3 Spouwmes monteren (fig. 16-17)

• Let op! Netstekker uit het stopcontact verwijderen
• Zaagblad (5) op max. snijdiepte afstellen, waar de 0^ stand brengen en vastzetten (zie 9.2).
• Tafelinzetstek verwijderen (zie 8.5).
• Bevestigingschroeven (27) losdraaien.
• De uitsparing in het spouwmes (4) de spouwmesename (a) in schuiven.
  Spouwmes afstellen zoals getoond in fig. (22) en vastmaken d.m.v. de schroeven (27).

8.4 Zaagbladafdekking monteren / demonteren (fig. 18-19)

Zaagbladafdekking (2) met schroef (24) van boven op het spouwmes (4) zetten zodate schroef goed vast in het slobgat (25) zit.
Schroef (24) Niet te hard aandraaien; de zaagbladafdekking要去 vrij bewegelijk blijven.
- Afzuigslang (3) op de afzuigadapter (16) en de afzuigstomp van de zaagbladafdekking (2) steken en op de afzuigadapter (16) vastschroeven met de borgklem. Een gespaste spaanafzugininstallatie aansluiten op de afzuigadapter (16).
- De demontage gebeurt in omgekeerde volgorde.

Let op!

De zaagbladafdekking (2) op het te zagen goed lately zakken voordat u begint te zagen.

8.5 Tafelinzetstuk verrangen (fig. 20-21)

Bij slijtage of schade moet het tafelinzetstuk worden verrangen, anders bestaat er verhoogd lichamelijk gevaar.
Zaagbladafdekking (2) afnemen (zie 8,4).
- De 2 verzonken schroeven (26) verwijderen.
- Het versleten tafelinzetstuk (6) uitenemen.
- De montage van het neue tafelinzetstuk gebeurt in omgekeerde volgorde.

8.6 Spouwmes afstellen (fig. 17, 22)

- Let op! Netstekker uij het stopcontact verwijderen

Zaagblad (5) op max. snijdiepte afstellen,\ aar de 0^ stand brengen en vastzetten (zie 9.2).
Zaagbladafdekking demonteren (zie 8.4).
Tafelinzetstuk (6) verwijderen (zie 8.5).
- De bevestigingschroeven (27) losdraaien.

8.6.1 Afstelling voor maximale sneden

Spouwmes (4) omhoog schuiven zodate de afstand tussen zaagtafel (1) en bovenkant spouwmes (4) ca. 10 cm bedraagt.
- De afstand:tussen zaagblad (5) en spouwmes (5) moet maximaal 5mm bedragen. (Fig. 22)
- De schroeven (27) terug aanhalen en tafelinzetstuk (6) monteren (fig. 8.4).

8.7 Monteren / verwisselen van zaagblad (fig. 23)

- Let op! Netstekker uit het stopcontact verwijderen.

Zaagbladafdekking (2) demonteren (zie 8.4).
- Het tafelinzetstuk verwijderen door de tweetverzonken schroeven los te draaien (zie 8.5).
Moer losdraaien, (let op! moer in draairichting van het zaagblad draaien) door een sleutel (SW 24) aan de moer en een andere platte open sleutel (SW 22) aan de motoras te zetten om tegen te honden.

• Buitenste flens afnemen en het oude zaagblad schuin waar beneden van de binnenste flens aftrekken.
  Zaagbladfenzen met een draadborstel grondig schoonmaken alvorens het neue zaagblad te monteren.
• Het neue zaagblad in omgekeerde volgorde monteren en aanhalen. Let op! Draairichting in acht nemen, de snijschuinte van de tanden moet in draairichting, d.w.z. maar voren wijzen (zie pijl op de zaagbladafdekking).
  Tafelinzetstuk (6) alsmede de zaagbladafdekking (2) hermonteren en afstellen (zie 8.4, 8.5)
• Controller of de veiligheidsinrichtingen maar behoren werkken voordat u opnieuw met de zaag werkt.

9. Bediening

9.1 AAN/UIT-schakelaar (fig. 3)

• De zaag kan worden aangezet door de groene toets "I" in te drukken. Wacht met het zagen tot het zaagblad zich maximumtoerental heeft bereikt.
• De zaag wordentering afgezet door de rodetoets "0" in te drukken.

9.2 Snijdiepe (fig. 3)

• Het zaagblad (5) kan op de gewenste snijdiepie worden afgesteld door de kruk (8) te draaien.

Tegen de richting van de wijzers van de klok in:
grotere snijdiepte
Met de wijzers van de klok mee:
kleinere snijdiepte

9.3 Hoekafstelling (fig. 3)

Vastzetgreep (9) losdraaien
Door draaien van de handgreep de gewenste hoekmaat op de schaal instellen.
Vastzetgreep in de gewenste hoekpositie arreteren.

9.4 Parallelaanslag

9.4.1. Aanslaghoogte (fig. 24-28)

• De aanslagrail (g) van de parallelaanslag (7) is voorzien van twee geleidevlakken van verschillende hoogte.
• Naargelang de dikte van de te snijden materialen要去 de aanslagrail (g) volgens fig. 27, voor dik materiaal (meer dan 25mm werkstukdikte) en volgens fig. 28 voor dun materiaal (minder dan 25mm werkstukdikte) worden gezruikt.

9.4.2 Aanslagrail draaien (fig. 24-28)

• Draai erest de vleugelmoeren (h) los om te aanslagrail (g) te draaien.
• Draai daarna de afdekking (j) op de aanslagrail los.
• U kan dan de aanslagrail van de geleiderail (i) aftrekken en met de overeenkomstige geleiding terug over deze schuiven.
  Maak de afdekking (j) opnieuw vast op de aanslagrail (g).
  Haal de vleugelmoeren (h) terug aan.

9.4.3 Snijbreedte (fig. 28-30)

Tijdens het in de lenghte snijden van houten stukken moet de parallelaanslag (7) worden gebruikt.
- De parallelaanslag (7)要去 aan de rechterkant van de zaagtafel (5) worden gemonteerd.
- De parallelaanslag (7) van boven op de geleiderail voor parallelaanslag (12) zetten (fig. 28).
Op de geleiderail voor parallelaanslag (12) bevinden zich 2 schalen (k / l) die de afstand aangeven tussen de aanslagrail (g) en het zaagblad (5) (fig. 29)
Kies de ges paste schaal al naargelang de aanslagrail (g) voor de bewerking van dik of dun materiaal is gedraaid.

Hoge aanslagrail (dik materiaal): schaal k Laag aanslagrail (dun materiaal): schaal I

• Parallelaanslag (7) op de gewenste maat op het kijkglas (m) afstellen en vastzetten d.m.v. de excenterhefboom voor parallelaanslag (28).

NL/ BE

9.4.4 Aanslaglenge afstellen (fig. 31)

• Om te voorkommen dat het te snijden goed vastklemt kan de aanslagrail (g) in lengterichting worden verschoven.
  Vuistregel: Het achefterste uiteinde van de aanslag sluit aan bij een imaginaire lui die ongeveer bij het centrum van het zaagblad begint en met 45^ waar achteren verloopt.
  Nodige snijbreede afstellen.
  Vleugelmoeren (h) losdraaien en aanslagrail (g) vooruitschuiven tot de imaginaire 45^ lijn worden geraakt.
  Vleugelmoeren (h) terug aanhalen.

9.5 Justeren van de parallelaanslag (fig. 32)

Zaagblad op maximale snijdiepte afstellen (zie ook sunt 9.2).
- Parallelaanslag (7) afstellen zodat de aanslagrail (g) het zaagblad (5) raakt (afstelling voor dik materiaal zie ook sunt 9.4).
- Indien de parallelaanslag (7) nicht in een lijnigt met het zaagblad (5), de schroeven (n) losdraaien zodate de parallelaanslag (7) evenwijdig met het zaagblad kan worden afgesteld (fig. 32).
Schroeven (n) opnieuw aanhalen.

9.6 Dwarsaanslag (fig. 33-34)

Dwarsaanslag (13) de gleuf (29) van de zaagtafel in schuiven.
Kartelschroef (30) losdraien.
Dwarsaanslag (13) draaien tot de pijl maar de gewenste hoekmaat wijst.
Kartelschroef (30) wee anahalen.
Bij het op maat snijden van vrij groete werkstukdelen kan de dwarsaanslag (13) met de aanslagrail (g) van de parallelaanslag (7) worden verlengd (fig. 34).
- Om de dwarsaanslag (13) met de aanslagrail (g) te verlengen dienen de aanslagrail (g), de geleiderail (i) en de vleugelmoeren (h) met sluitring van de parallelaanslag (7) te worden verwijderd. Dan brengt u de aanslagrail aan d.m.v. de slotbouten (o) zoals getoond in fig. 34.

Let op!

Aanslagrail (g) Niet te ver maar het zaagblad toe schuiven.
- De afstand:tussen aanslagrail (g) en zaagblad (5) moet ca. 2 cm bedragen.

9.7 Justeren van de schaal van de dwarsaanslag (fig. 35)

Een 90^ aanslaghoek gegen het zaagblad (5) leggen.
- Dwarsaanslag (13) verbinden met de aanslagrail (g) van de parallelaanslag (7) (zie ook punt 9.6).
Kartelschroef (30) van de dwarsaanslag (13) losdraaien.
Dwarsaanslag (13) zodanig positioneren dat de aanslagrail haaks (hoek van 90^ ) t.o.v. het zaagblad (5) staat. Dan dwarsaanslag m.b.v. van de 90^ hoek exact uitrichten t.o.v. het zaagblad en de kartelschroef (30) terug aanhalen.
- Controlleren of de dwarsaanslag exact 90^ aangeeft. Indien dit nicht het geval is, gaat u als volgt te werk:

• De beiden schroeven (p) waarmee de schaal (q) van de dwarsaanslag (13) op deze is vastgemaakt, losdraaien zodate u die op de correcte positie kan afstellen.
• Dan de schroeven (p) terug aanhalen.

9.8 Justeren van de schaal op de zaagtafel (fig. 30, 36)

• Ervoor zorgen dat de parallelaanslag (7) in een lijn met het zaagblad (5) verloopt (zie ook punt 9.5).
• Parallelaanslag afstellen zodayat hij het zaagblad (5) raakt (afstelling voor dik materiaal wie ook sunt 9.4).
• De schroef (r) waarme de schaal (k, l) op de geleiderail (12) is gemonteerd met ca. 2 volle slagen losdraaien.
• Schaal (k/l) afstellen zodate het streepje in het kijkglas (m) van de parallelaanslag (7) overeenkomt met de nullijn van de schaal (k).
  Schroef (r) opniewa anhalen.

9.9 Gebruik van de laser (fig. 37-40)

• De laser (31) maakt het möglichk precisiesneden met uw cirkelzaaguit te voeren.
• Het laserlicht worden verwucht door een laserdiode die door twee batterijen worden gevoed. Het laserlicht worden verbreed to een lijn en komt via de laseruitlaatopening te voorschijn. De lijn kan u dan als optische markering van de snijlijn bij de precisiesnede gebruiken. Volg de veiligheidsinstrumentes van de laser op.

• Installeren van de batterijen: -Verwijder de zaagbladafdekking (2). (zie 8.4). De laser is op het spouwmes (4) gemonteerd en dan gemakkelijk toegankelijk.

• Breng de schakelaar laser AAN/UIT (32)
  narr de stand 0 (laser UIT).

• Om het batterijvakdeksel (34) te verwijderen draait u de schroef (33) los en klapt u het batterijvakdeksel zijdelings weg.

• Installeeer de batterijen, neem waar bij de juiste polariteit in acht (zie fig. 39).

• Breng het batterijvakdeksel (34) terug aa en kaak het vast d.m.v. de schroeven (33).

Zaagbladafdekking (2) hermonteren.
- Laser inschakelen: schakelaar laser AAN/UIT (32) maar de stand I brengen. De schakelaar laser AAN/UIT (32) is bij gemonteerde zaagbladafdekking (2) gemakkelijk toegankelijk via een uitsparing in de afdekking (fig. 40). Vanuit de laseruitlaatopening worden dan een rode laserstraal geprojecteer. Als uijdens het zagen de laserstraal lang de snijlijnmarkering leidt zal erin slagen schonene smeden uit te voeren.
- Laser uitschakelen: schakelaar laser AAN/UIT (32) maar de stand 0 brengen. De laserstraal dooft. Gelinge de laser steeds uit te schakelen als u hem Niet nodig hebfteneinde de batterijen te ontzien.
- De laserstraal kan door afgezet stof en spaanders worden geblokkeerd. Verwijderaarom deze partikels na elk gebruik van de laseruitlaatopening.

10. Bedrijf

Let op!!

• Na elke neue afstelling is het aan te raden een proefsnede uit te voeren om de afgestelde afmetingen te controleren.
• Na het aanzetten van de zaag wachten tot het zaagblad�ijnimumtoerental hebtebereikt voordat u de snede uitvoert.
• Let op bij het insnijden!
  Geschiktheid van de zaagbladen: 24 tanden: zachtematerialen, hoge spaanafname, grof snijbeeld 48 tanden: harde materialen, geringere spaanafname, fijner snijbeeld

10.1 Uitvoeren van langssneden (fig. 41)

Hierbij worden een werkstuk in lengterichting doorsneden. Eén Kant van het werkstuk worden gegen de parallelaanslag (7) geduwd verwijl de vlakke ziche op de zaagtafel (1) ligt. De zaagbladafdekking (2)要去 algid op het werkstuk worden neergelaten. De werkstand tijdens het zagen in lengterichting mag nooit in een lijn met het verloop van de snede+zijn.

• Parallelaanslag (7) afstellen naargelang van de hoogte van het werkstuk en de gewenste bredte (zie 9.4).
  Zaag aanzetten.
  Handen met gesloten vingers plat op het werkstuk leggen en het werkstuk langus de parallelaanslag (7) het zaagblad (5) in schuiven.
  Zijdelingse geleiding met de linker of rechter hand (naargelang de positie van de parallelaanslag) enkel tot de voorkant van de zaagbladafdekking (2).
• Werkstuk steeds tot het einde van het spouwmes (4) doorschuiven.
• De snijafval blijft op de zaagtafel (1) liggen tot het zaagblad (5) opnieuw tot stilstand is gekomen.
• Lange werkstukken aan het einde van het snijden beveiliggen gegen neerkantelen! (b.v. afrolstandaard etc.)

NL/ BE

10.1.1 Snijden van smalle werkstukken (fig. 42)

• Langssneden van werkstukken met een bredte van minder dan 120mm moeten absoluut met gebruikmaking van een schuifstok (17) worden uitgevoerd. Schuifstok is nicht bij de levering begrepen. Versleten of beschadigde schuifstok onmiddelijk verrangen.

10.1.2 Snijden van zeer smalle werkstukken (fig. 43)

Voor langssneden van zeer smalle werkstukken met een breedte van 30 mm en minder moet zeker een schuifhout worden gezruikt
Daar bij gezruikt u best het laag geleidevlak van de parallelaanslag.
Schuifhout nicht bij de leveringsomvang begrepen! (Verkrijngbaar in de desbeteffende gespecialiseerde handel). Versleten schuifstokijdig verwangen.

10.1.3 Uitvoeren van schuine sneden (fig. 44)

Schuine sneden worden principieel uitgevoerd mits gebruikmaking van de parallelaanslag (7).

Zaagblad (5) op de gewenste hoekmaat afstellen. (zie 9.3).
- Parallelaanslag (7) afstellen naargelang de bredte en de hoogte van het werkstuk (zie 9.4).
- Snede conform de werkstukbreedteuitvoeren (zie 10.1.1 en 10.1.2)

10.1.4 Uitvoeren van dwarssneden (fig. 45)

Dwarsaanslag (13) een van de beiden groeven (29) van de zaagtafel in schuiven en op de gewenste hoekmaat afstellen (zie 9.6). Indien het zaagblad (5) bovendien schuin worden gesteld, moet die groef (29) worden gezruikt die voorkomt dat uw hand en de dwarsaanslag Niet met de zaagbladafdekking in contactkommen.
- Indien nodig aanslagrail (e) gebruiken.
Werkstuk hard gegen de dwarsaanslag (13) drukken.
Zaag aanzetten.
Dwarsaanslag (13) en werkstuk maar het

zaagblad toe schuiven teneinde de snedeuit te voeren.

Let op!

Hou altijd het geleide werkstuk vast,
nooit het vrij Werkstuk dat afgesneden
wordt.

Dwarsaanslag (13) alkjbd blijven vooruitschuiven tot het werkstuk helemaal is doorgesneden.
Zaag weeer uitzetten. Zaagafval pas verwijderen als het zaagblad stilstaat.

10.1.5 Snijden van spaanderplaten

Om het uitbreken van de snijkanten bij het snijden van spaanderplaten te voorkomen要去 het zaagblad (5) Niet hoger dan 5mm boven werkstukdikte worden afgesteld (zie ook punt 9.2).

11. Vervangen van de netaansluitkabel

Als de netaansluitkabel van dit apparaat worden beschadigd, dient deze door de fabrikant of door de Dienst na verkoop of een overeenkomstig gekwalificierde persoon te worden verrangen om te voorkomen dat iemand in gevaar worden gebracht.

De motor is door een overbelastingsschakelaar beschermd gegen overbelasting. Als de nominale stroom worden overschreden schakelt de overbelastingsschakelaar het toesteluit. Na een korte afkoelpauze kan het toestel heringeschakeld worden door op de overbelastingsschakelaar (35) te drukken.

13. Reiniging, onderhoud en bestellen van wisselstukken

Trek voor alle schoonmaakwerkzaamheden den netstekker uit het stopcontact.

13.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichk vrij van stof en vuil. Wrijf het apparaat met een schone doeck af of blaas het met perslucht bij rage druk schoon.
• Het is aan te bevelen het toestel onmiddelijk na elk gebruik schoon te make.
  Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het apparatusaat kuren aantasten. Zorg ervoor dat geen water binnen in het apparatusaat verecht kan komen.

13.2 Koolborstels

Bij bovenmatige vonkvorming waar u de koolborstels door een erkende elektricien nazien. Let op! De koolborstels mogen enkel door een erkende elektricien worden verrangen.

13.3 Onderhoud

Binnen in het toestel zich er geen andere te onderhonden onderdelen.

13.4 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

type van het toestel
- artikelnummer van het toestel
identnummer van het toestel
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

14. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestuur!

Verwijdersen van de batterijnen

Batterijen bevatten materialen die schadelijk zich voor het milieu. Batterijen horen Niet.THuis bij het huisvuil.Gooi ze Niet in het vuur of in het water.Batterijen要去en worden ingezameld, gerecycleerd of milieuvriendelijk verwijderd. Stuur afgedankte batterijen aan iSC GmbH, Eschenstraße 6 in D-94405 Landau.Daar is door de fabrikant een behoorlijke verwijdering verzekerd.

Enkel voor EU-landen

Elektrisch gereedschap hoort nicht bij het huisvuil.THuis!

Volgens de Europese richtig 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen nicht bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

15. Verklaring van Overeenstemming

onze producten zijn aan een strenge kwaliteitstcontrole onderhevig. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag Telefonisch tot uw Dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het verwangen van het apparaat. Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt waarom nicht tot stand als het apparaat in ambachtelijk de industrielle bedrijven alsmede bij gelifiek te stellen activiteiten worden gebruikt. Uitgesloten van once garantie+zijn verdier schadeloosstellingen voor transportschade, schade door niet-naleving van de montage-instructies of op grond van ondeskundige installmentie, Niet-naleving van de handledding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet togetestane inzetgereedschappen of toebehoren), Niet-naleving van de onderhouds- en veilgheidsbepalingen, binnendringen van vremeinde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet. Dit geldt vooral voor accu's waarop wij 12 maanden garantie gezven.

Er kan geen aanssprak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

1. De garantieperiode bedraagt 3aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend makes van garantieclaims na verloop van de garantieperiode isuitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat ofoor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.
2. Om een garantieclaim geldend te make n dien u het defecte apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve waarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig möglich te beschrijven. Valt het defect van het apparaat binnen once garantieprestatie bezorgen wij u per omgaande een hersteld of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Einhell Benelux

Mijkenbroek 16

4824 AB Breda
