BP 3 Garden - Pompen Kärcher - Gratis gebruiksaanwijzing en handleiding

Merk	Kärcher
Model	BP 3 Garden
Categorie	Pomp
Producttype	Tuinpomp
Beoogd gebruik	Tuinbesproeiing, huishoudelijke watervoorziening
Max. besproeiingsoppervlak	500 m²
Toegestane vloeistoffen	Gebruikswater, putwater, bronwater, regenwater, zwembadwater
Max. vloeistoftemperatuur	35 °C
Max. deeltjesgrootte	1,0 mm
Voedingsspanning	230-240 V
Frequentie	50 Hz
Nominaal vermogen	800 W
Max. debiet	3500 l/h
Max. opvoerhoogte	40 m
Max. druk	0,4 MPa (4,0 bar)
Max. zuighoogte	8 m
Pomptype	Straalpomp
Aansluiting inlaat/uitlaat	G1 (33,3 mm)
Gewicht (zonder accessoires)	8,3 kg
Geluidsdrukniveau	61 dB(A)
Gegarandeerd geluidsvermogensniveau	76 dB(A)
Onderhoud	Spoelen met schoon water na gebruik met additieven
Garantie	Volgens landelijke voorwaarden (zie handleiding)

Veelgestelde vragen - BP 3 Garden Kärcher

Hoe de BP 3 Garden pomp aanzuigen?

Om de pomp aan te zuigen, vult u deze met water via de persaansluiting tot de overloop (afbeelding C). Zorg ervoor dat de zuigslang is voorzien van een terugslagklep om het aanzuigen te vergemakkelijken. Na het vullen steekt u de stekker in het stopcontact en schakelt u het apparaat in. Til de persslang ongeveer 1 m omhoog om de aanzuigtijd te verkorten.

Welke soorten water kan ik met deze pomp gebruiken?

De pomp is ontworpen voor het transport van gebruikswater, putwater, bronwater, regenwater en zwembadwater (met gedoseerde additieven). Het is verboden om bijtende, brandbare, explosieve stoffen, vetten, oliën, zout water of afvalwater te verpompen. Het water mag niet warmer zijn dan 35°C.

Wat te doen als de pomp draait maar geen water levert?

Controleer eerst of er geen lucht in de pomp zit (opnieuw aanzuigen). Reinig het zuiggebied als het verstopt is. Zorg ervoor dat de zuigslang en de adapter goed met de hand zijn vastgeschroefd. Als het probleem aanhoudt, raadpleeg dan de storingszoeker in de handleiding.

Wat is de maximale zuighoogte van de pomp?

De maximale zuighoogte is 8 meter. Daarboven kan de pomp mogelijk niet goed functioneren.

Hoe onderhoud ik de Kärcher BP 3 Garden pomp?

De pomp vereist geen speciaal onderhoud. Nadat u water met additieven heeft verpompt, spoelt u deze met schoon water. Voordat u onderhoud uitvoert, moet u altijd de stekker uit het stopcontact halen.

Kan ik deze pomp gebruiken voor drinkwater?

Nee. Het water dat door dit apparaat wordt verpompt, is geen drinkwater. De pomp is bestemd voor huishoudelijk gebruik voor tuinbesproeiing of andere niet-drinkbare toepassingen.

Wat te doen als de pomp niet start?

Controleer de stroomvoorziening (zekeringen, aansluitingen). Zorg ervoor dat de stekker goed is aangesloten. Als de pomp warm is, laat hem dan afkoelen (het model BP 4 Garden heeft een thermocontact, maar de BP 3 Garden niet). Raadpleeg de storingszoeker in de handleiding.

Hoe sluit ik de zuigslang aan?

Verwijder de afsluitdop van de inlaataansluiting (G1), schroef de meegeleverde aansluitingsadapter met de hand vast en sluit vervolgens de vacuümbestendige zuigslang aan. Gebruik een voorfilter als het water vervuild is.

Wat is de maximale temperatuur van het verpompte water?

De temperatuur van de getransporteerde vloeistof mag niet hoger zijn dan 35°C. Bij hogere temperaturen kan de pomp beschadigd raken.

Hoe de pomp in de winter opslaan?

Voordat u de pomp opbergt, drukt u deze af door een kraan aan de uitlaatzijde te openen. Leeg de slangen, verwijder de aanzuig- en persleidingen en leeg de pomp door hem schuin te houden. Bewaar de pomp op een vorstvrije plaats.

GEBRUIKSAANWIJZING BP 3 Garden Kärcher

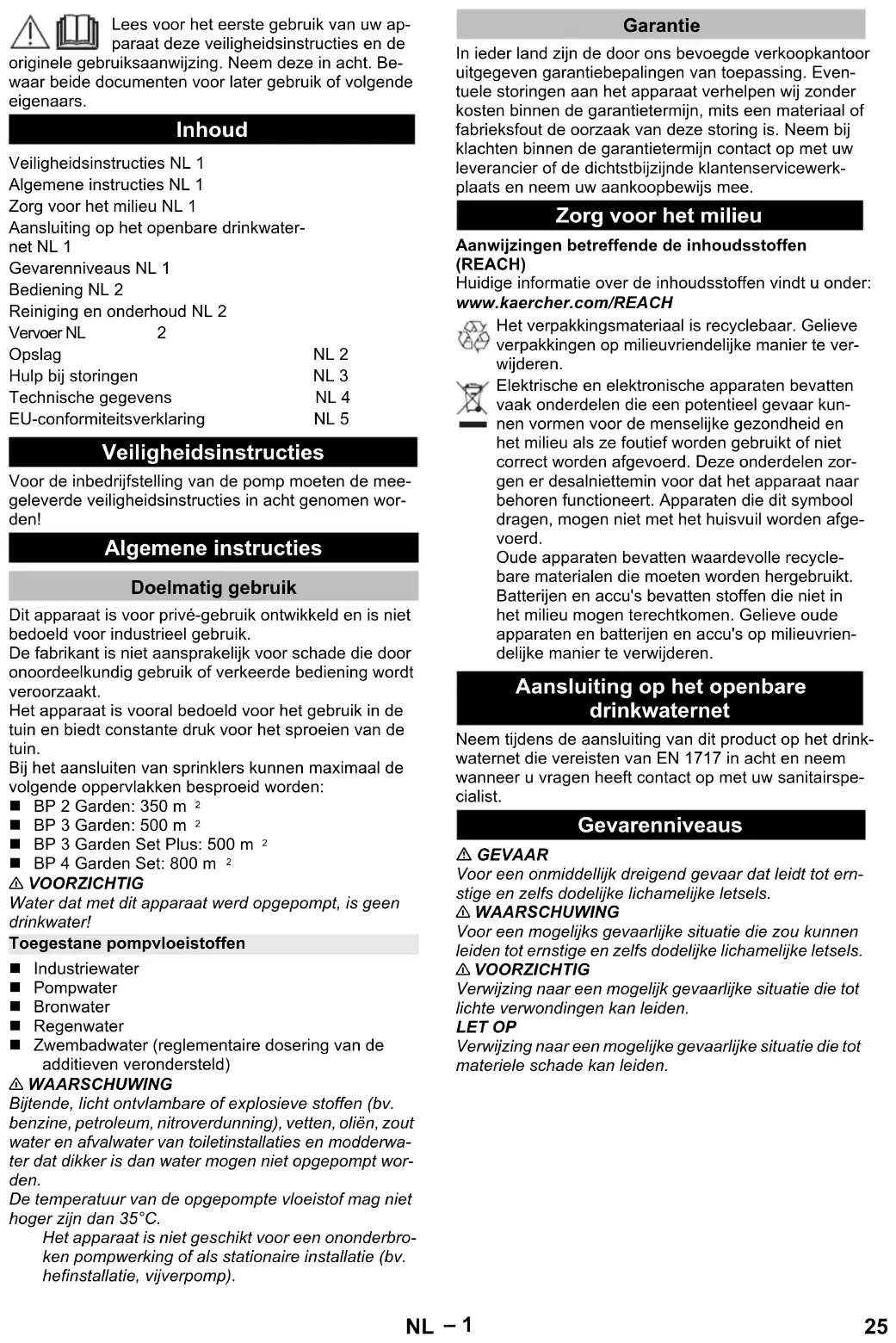

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Bewaar beide documenten voor later gebruik of volgende eigenaars.

Inhoud

Veiligheidsinstructies NL 1

Algemene instructies NL 1

Zorg voor het milieu NL 1

Aansluiting op het openbare drinkwater-net NL 1

Gevarenniveaus NL 1

Bediening NL 2

Reiniging en onderhoud NL 2

Vervoer NL 2

Opslag NL 2

Hulp bij storingen NL 3

EU-conformiteitsverklaring NL 5

Veiligheidsinstructies

Voor de inbedrijfstelling van de pomp moeten de meegeleverde veiligheidsinstructies in acht genomen worden!

Algemene instructies

Doelmatig gebruik

Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik.

De fabrikant is niet aansprakelijk voor schade die door onoordeelkundig gebruik of verkeerde bediening wordt veroorzaakt.

Het apparaat is vooral bedoeld voor het gebruik in de tuin en biedt constante druk voor het sproeien van de tuin.

Bij het aansluiten van sprinklers kunnen maximaal de volgende oppervlakken besproeid worden:

■ BP 2 Garden: 350 m² ■ BP 3 Garden: 500 m² ■ BP 3 Garden Set Plus: 500 m² ■ BP 4 Garden Set: 800 m²

⚠️ VOORZICHTIG

Water dat met dit apparaat werd opgepompt, is geen drinkwater!

Toegestane pompvloeistoffen

■ Industriewater ■ Pompwater ■ Bronwater ■ Regenwater ■ Zwembadwater (reglementaire dosering van de additieven verondersteld)

⚠ WAARSCHUWING

Bijtende, licht ontvlambare of explosieve stoffen (bv. benzine, petroleum, nitroverdunning), vetten, oliën, zout water en afvalwater van toiletinstallaties en modderwater dat dikker is dan water mogen niet opgepompt worden.

De temperatuur van de opgepompte vloeistof mag niet hoger zijn dan 35°C.

Het apparaat is niet geschikt voor een ononderbroken pompwerking of als stationaire installatie (bv. hefinstallatie, vijverpomp).

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal- of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Zorg voor het milieu

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude apparaten en batterijen en accu's op milieuvriendelijke manier te verwijderen.

Aansluiting op het openbare drinkwaternet

Neem tijdens de aansluiting van dit product op het drinkwaternet die vereisten van EN 1717 in acht en neem wanneer u vragen heeft contact op met uw sanitairspecialist.

Gevarenniveaus

GEVAAR

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

WAARSCHUWING

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

⚠️ VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Bediening

Beschrijving apparaat

1 Aansluiting-adapter voor pompen G1

2 Afsluitstop

3 Aansluiting G1 (33,3 mm) zuigleiding (ingang)

4 Aansluiting G1 (33,3 mm) drukleiding (uitgang)

5 AAN/UIT-schakelaar

6 Kabelclip

7 Netsnoer met stekker

8 Zuigslangset* incl. 3,5 m aansluitklare, vacuümvaste spiraalslang met zuigfilter en terugslagklep

* Alleen bij sets bij de levering inbegrepen.

Voorbereiding

→ Verwijder de sluitstop.

Afbeelding A

→ Schroef de aansluitadapter in de zuigaansluiting van de pomp (ingang). Draai deze met de hand vast.

Met de hand aandraaien.

→ Sluit de vacuümvaste zuigslang aan.

Tip

Afhankelijk van de mate van vervuiling van de pompvloeistof een voorfilter gebruiken (zie toebehoren).

Tip

Om de heraanzuigtijd te verkorten, een zuigslang met terugslagklep gebruiken. Hierdoor wordt voorkomen dat de zuigslang leegloopt na het gebruik (zie toebehoren).

Afbeelding B

→ Vul de pomp via de drukaansluiting met water tot hij overloopt.

Afbeelding C

→ Schroef de aansluitadapter in de drukaansluiting van de pomp (uitgang). Draai deze met de hand vast.

→ Sluit de drukleiding aan.

Gebruik

→ Steek de netstekker in het stopcontact.

→ Schakel het apparaat in met de AAN/UIT-schakelaar.

Afbeelding D

→ Om de aanzuigtijd te verkorten, til de drukslang ongeveer 1 m op.

→ Wacht tot de pomp aanzuigt en gelijkmatig pompt.

Tip

De AAN/UIT-schakelaar kan ook gemakkelijk met de voet bediend worden.

⚠️ VOORZICHTIG

Droogloop beschadigt de pomp.

→ Laat de pomp tijdens het bedrijf niet zonder toezicht.

Tip

De pomp BP4 Garden Set beschikt over een thermoschakelaar, die de pomp bij oververhitting automatisch uitschakelt. Zodra het water binnenin het apparaat weer is afgekoeld, gaat het apparaat vanzelf weer aan en kan verder gebruikt worden.

De werkzaamheden beëindigen

→ Schakel het apparaat uit met de AAN/UIT-schakelaar. → Trek de stekker uit het stopcontact.

Reiniging en onderhoud

⚠ GEVAAR

Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Zorg

→ bij het oppompen van water met toegevoegde stoffen moet de pomp na elk gebruik met zuiver water gespoeld worden.

Onderhoud

Het apparaat is onderhoudsvrij.

Vervoer

⚠️ VOORZICHTIG

Om ongevallen of verwondingen bij het transport te vermijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.

⚠️ VOORZICHTIG

Kans op struikelen door los snoer!

→ Snoer oprollen en met kabelclip vastzetten.

Transport in voertuigen

→ Apparaat beveiligen tegen verschuiven en kantelen.

Opslag

⚠️ VOORZICHTIG

Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opslagplaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Apparaat opslaan

→ Apparaat drukvrij maken door de aan de drukzijde aangesloten waterafname te openen (bv. openen van de waterkraan). → Slangen leegmaken. → Zuigleiding en drukleiding verwijderen. → Pomp via aansluitingen zuig- / en drukleiding door omdraaien leegmaken. → Apparaat op een vorstvrije plaats bewaren.

Hulp bij storingen

⚠ Let op

Om risico's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Storing Oorzaak Oplossing
Pomp draait maar pompt niet Lucht	in de pomp zie hoofdstuk „Voorbereiden“	afb. Ben hoofdstuk „Werking“ afb. D
	Aanzuigbereik verstopt Stekker uittrekken	en aanzuigbereik reinigen
	Aanzuigslang of aansluitadapter niet juist of niet helemaal ingeschroefd.	Aanzuigslang en aansluitadapter met de hand aandraaien.
Pomp draait niet of valt tijdens de werking plots stil	Stroomtoevoer onderbroken Zekeringen	en elektrische verbindingen controleren
	Thermoschakelaar heeft pomp door oververhitting uitgeschakeld (Alleen bij BP 4 Garden Set).	Stekker uittrekken, pomp laten afkoelen, aanzuigbereik reinigen, droogloop verhinderen
Vermogen daalt of is te laag Aanzuigbereik verstopt Stekker uittrekken en aanzuigbereik reinigen

Bij vragen of storingen helpt onze Kärcher-vestiging u graag verder. Adres zie achterzijde.

Technische gegevens

		BP 2 GardenBP 2 Garden Set Plus	BP 3 GardenBP 3 Garden Set Plus	BP 4 GardenBP 4 Garden Set
Spanning V 230 - 240 230 - 240 230 - 240	30 - 240
Frequentie Hz 50 50 50
Vermogen Pnom. W 700 800 1000
Max. volume* l/h 3000 3500 4000
Max. aanzuighoogte m	8	8	8
Max. druk	MPa(bar)	0,35(3,5)	0,4(4,0)	0,45(4,5)
Max. hoogte	m	35 40 45
Max. transporttemperatuur	°C	35,0	35,0	35,0
Max. korrelgrootte van de aan te zuigen vuildeeltjes	mm	1,0	1,0	1,0
Type pomp		Jet	Jet	Jet
Bepaalde waarden conform EN ISO 20361
Geluidsdrukniveau LpA	dB(A)	57 61 60
Geluidsniveau LWA , gegarandeerd	dB(A)	72 76 75
Gewicht (excl. accessoires)	kg	8,1	8,3	9,0

Technische veranderingen voorbehouden! *Het max. volume resulteert uit de meting zonder aangebrachte terugslagklep.

Het mogelijke volume is groter:

- hoe kleiner de hoogtes zijn;

- hoe groter de diameters van de gebruikte slangen zijn;

- hoe korter de gebruikte slangen zijn;

- hoe minder drukverlies het aangesloten accessoire veroorzaakt.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Pomp

Type: 1.645-xxx

Van toepassing zijnde EU-richtlijnen

2014/35/EU

2014/30/EU

2000/14/EG

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

BP2 G

Gemeten: 69

Gegarandeerd: 72

BP3 G, BP3 G Set +, BP3 H&G

Gemeten: 73

Gegarandeerd: 76

BP4 G

Gemeten: 72

Gegarandeerd: 75

BP4 H&G eco

Gemeten: 75

Gegarandeerd: 78

BP5 H&G

Gemeten: 74

Gegarandeerd: 77

BP7 H&G eco

Gemeten: 73

Gegarandeerd: 76

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser
