GEBRUIKSAANWIJZING Seattle AJ145S ALPINA

1. Ventilatieopeningen

2. Veiligheidsbeugel

9. Functie-indicator

10. AAN-/UIT-knop voeding

Veiligheidsinstructies Waarschuwing! Niet bedekken!WAARSCHUWING! Lees alle veiligheidsinstructies. Het niet naleven van de veiligheidsinstructies kan een elektrische schok veroorzaken, brand en/of ernstig letsel

LETSEL VOOR PEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht achter met het verpakkingsmateriaal of de unit. Het verpakkingsmateriaal vormt verstikkingsgevaar en er dreigt dodelijk gevaar door een elektrische schok. Kinderen onderschatten vaak de gevaren van elektrische apparaten. Houd kinderen altijd uit de buurt van de unit. Deze unit is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en/of kennis tenzij deze personen onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van deze persoon instructies hebben gekregen over hoe ze deze unit moeten bedienen. Voorkom gevaar voor leven door een elektrische schok

• Bedien de unit niet als de voedingskabel of stekker is beschadigd. LET OP! Beschadigde voedingskabels leveren door een elektrische schok gevaar op voor het leven.

• Controleer regelmatig de voedingskabels op schade en slijtage. Als de voedingskabel is beschadigd, moet deze door de fabrikant worden vervangen, zijn/haar vertegenwoordiger of een ander gekwaliceerd persoon om eventuele veiligheidsgevaren te voorkomen.

• Bescherm de voedingskabel tegen scherpe randen, mechanische belasting en hete oppervlakken.

• Bedien de unit alleen met een geaard stopcontact.

• Gebruik de unit niet buiten. Zorg ervoor dat de voedingskabel tijdens gebruik nooit nat of vochtig wordt.

• Schakel de unit niet in als u zichtbare schade (bijv. scheuren of barsten) ziet of als u vermoedt dat de unit is beschadigd (bijv. nadat deze omlaag is gevallen).

• Gebruik de unit nooit in de buurt van een badkuip, douche, wasbak of zwembad.• Trek in het geval van storingen de stekker uit het stopcontact.

• Laat alleen een elektricien reparaties aan verlichtingen uitvoeren of deze vervangen.

• Trek de stekker uit het stopcontact als u de elektrische sfeerhaard gedurende langere tijd niet gebruikt.

• Kinderen dienen onder toezicht te staan om te voorkomen dat ze met de elektrische sfeerhaard gaan spelen.

• Kinderen jonger dan 3 jaar dienen uit de buurt te worden gehouden, tenzij ze continu onder toezicht staan.

• Gebruik deze verwarming niet in de directe omgeving van een bad, douche of zwembad. LET OP: sommige onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Men dient extra alert te zijn als er kinderen of kwetsbare personen aanwezig zijn. Installeer de haard niet onmiddellijk onder een stopcontact. Veiligheidsinstructies/ Vóór het gebruik Voorkom letselschade en schade aan de elektrische unit

• LET OP! Laat de elektrische sfeerhaard nooit zonder toezicht achter wanneer deze in gebruik is. Er bestaat een kans op letsel wanneer er geen toezicht is.

• Voorkom dat men over de voedingskabel kan struikelen. Rol de kabel daarom uit vanaf de achterkant van de unit.

• Draag beschermingshandschoenen voor alle onderhoudswerkzaamheden aan de unit. De randen van de elektrische sfeerhaard zijn zeer scherp!

• Zorg ervoor dat kinderen of dieren geen gevaar lopen als de unit in werking is.

• LET OP! Bedien de unit nooit met een externe schakelinrichting zoals bijvoorbeeld een tijdschakelaar. Sluit de unit nooit op een elektrisch circuit aan dat regelmatig door een mechanisme aan en uit wordt geschakeld. Daardoor kan letselschade of schade aan het product ontstaan.

• Koppel de voeding los door de stekker uit het stopcontact te trekken. Trek nooit aan de voedingskabel.

• Installeer het product altijd op een vlakke, droge ondergrond.

• Installeer of gebruik de unit niet in voertuigen.

• Trek de stekker uit het stopcontact voordat u de unit naar een andere locatie verplaatst.

• Trek de stekker uit het stopcontact voordat u de unit gaatreinigen.

• Berg de unit op een droge, stof- en trillingsvrije plaats op. Voorkom schade aan de unit. Voorkom gevaar voor leven door omgevingseffecten WAARSCHUWING! Zorg ervoor dat de unit niet met doeken, gordijnen of vergelijkbare objecten is afgedekt. Anders bestaat er gevaar voor oververhitting. Daarom dient u erop te letten dat de ventilatieopeningen niet zijn afgedekt.

• Gebruik de unit niet in ruimten waarin vocht kan ontstaan of waar de unit in contact met water kan komen.

• Installeer de unit niet direct onder een stopcontact. WAARSCHUWING: dek de verwarming niet af om oververhitting te voorkomen. Vóór het gebruik LET OP! Plaats de unit niet direct onder een stopcontact. In het geval van onoplettendheid kan dit leiden tot gevaar voor letsel en / of schade aan het unit. LET OP! Zorg ervoor dat u de voedingskabel niet afklemt en tegen scherpe randen beschermt. Beschadigde voedingskabels verhogen het risico op een elektrische schok. Opmerking: Zorg ervoor dat de elektrische sfeerhaard correct is geïnstalleerd. In geval van twijfel dient u contact met een specialist op te nemen. Instructies: Houd in gedachten dat het voedingssnoer toegankelijk moet blijven na de installatie van de elektrische sfeerhaard. Het product moet met drie bouten op een vlakke ondergrond worden geïnstalleerd. Controleer of de muur geschikt is voor de montage van het product met de meegeleverde bouten/pluggen (het product wordt alleen ondersteund door 2 bouten. De bout bij de bodem is bedoeld voor het bevestigen van het product.). Wanneer u naar een geschikte plaats zoekt voor het installeren van de elektrische sfeerhaard, dient u alle veiligheidsinstructies te volgen. Het product moet horizontaal worden bevestigd. De vrije ruimte aan de bovenkant van het product moet minimaal 60 cm zijn en minimaal 20 cm aan de linker-, rechter- en onderkant.

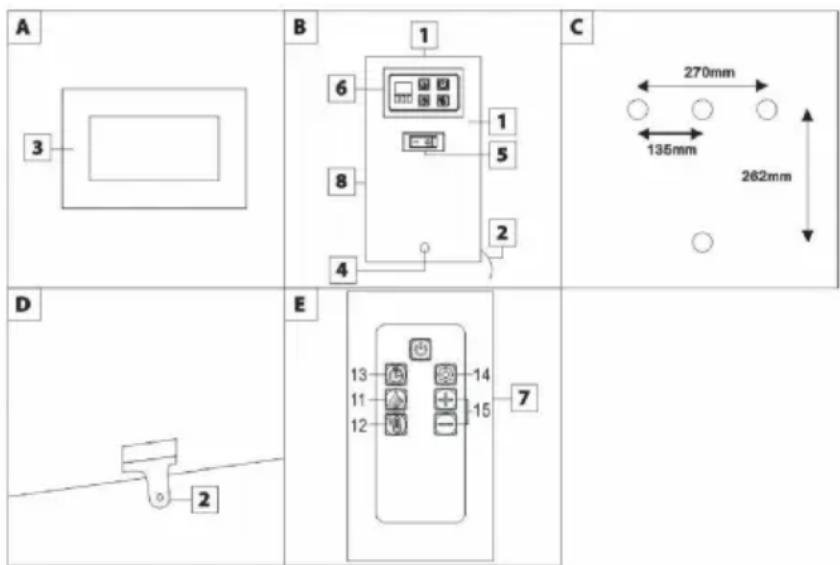

• Boor overeenkomstig afbeelding C de gaten (Ø7 mm) in de muur.

• Plaats de pluggen in de gaten en bevestig de twee bovenstebouten.

• Bevestig de haard tegen de muur met de twee bovenste bouten.

• Bevestig de veiligheidsbeugel aan de achterkant van het product.

• Draai de bout bij de bodem vast.

• Plaats de decoratiestenen op de rand aan de voorkant van het product.

• Bevestig het glas met behulp van de vier pennen aan de zijkant van het product.

• Steek de stekker 4 in het geaarde stopcontact. Opmerking: Controleer of de stekker nog goed bereikbaar is na de installatie van de elektrische sfeerhaard. Bediening De spanning van de voedingsbron moet aan de specicaties op het typeplaatje van de haard voldoen. Apparaten aangeduid met 230 V kunnen ook worden gebruik met 220 V. Vóór het gebruik is het van essentieel belang dat de locatie van de installatie overeenkomt met de vereisten in de veiligheidsinstructies. Opmerking: Als de haard voor de eerste keer wordt ingeschakeld, kan er een ongevaarlijke geur ontstaan. Deze geur ontstaat door het opwarmen van de binnenste verwarmingselementen. Zorg voor voldoende ventilatie. Dit product is uitgerust met een detectiefunctie (bijv. geopende raam). Wanneer het product detecteert dat de kamertemperatuur met meer dan 3 graden daalt t.o.v. de temperatuur ingesteld binnen 0,5 uur, stopt de unit met het produceren van warmte en verschijnt er op het displayscherm “00”. GEBRUIK VAN DE HANDLEIDING EN DE AFSTANDSBEDIENING Opmerking: Voordat u gebruikmaakt van de haard dient u de tuimelschakelaar (5) op stand I te zetten. Zet de tuimelschakelaar (5) op stand 0 als u de unit wilt uitschakelen. Op de zijplaat (rechtsboven) van de elektrische sfeerhaard is een bedieningspaneel aangebracht (6). Dit paneel bevat de knoppen om de elektrische sfeerhaard correct te bedienen. De knoppen op het bedieningspaneel op de zijkant van de elektrische sfeerhaard en de afstandsbediening werken op dezelfde manier. De afstandsbediening heeft een effectief bereik van 4 meter.1. Ventilatieopeningen

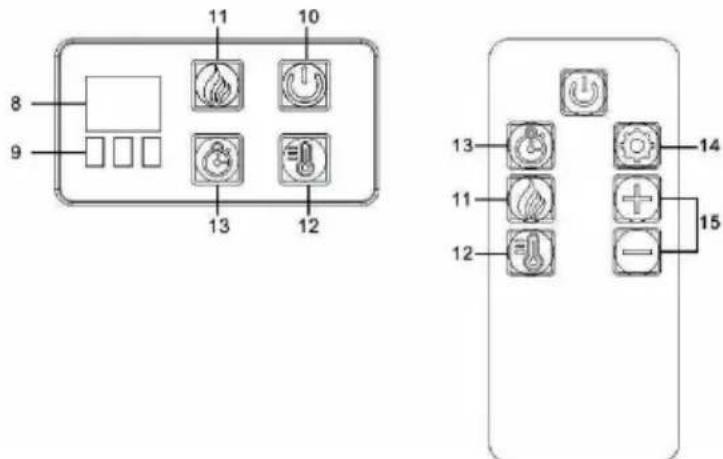

2. Veiligheidsbeugel

9. Functie-indicator

10. AAN-/UIT-knop voeding

Door één keer op de aan-/uitknop (10) van de voeding te drukken schakelt u de unit in. Door nog een keer op de aan-/uitknop (10) van de voeding te drukken schakelt u de unit uit. U zult merken dat de andere knoppen niet werken. Controleer om er zeker van te zijn dat de aan-/uit-knop (10) is ingeschakeld.

BEDIENINGSKNOP VAN DE VLAM GEBRUIKEN

Druk op de bedieningsknop (11) van de vlam om het vlameffect in te schakelen. U drukt op de bedieningsknop (11) van de vlam om de helderheid van de vlam in te stellen. Er zijn 3 helderheidsniveaus van de vlam: L3- L2-L 1-L3. DE BEDIENINGSKNOP VAN DE THERMOSTAAT GEBRUIKENDruk op de bedieningsknop (12) van de thermostaat om de verwarmingsfunctie in te schakelen. Door nog een keer op de bedieningsknop (12) van de thermostaat te drukken schakelt u de verwarmingsfunctie in. Door continu op de thermostaatknop (12) te drukken doorloopt u de verschillende verwarmingsinstellingen, 17C-18.C-19C-..... -26C-27”C-AAN- UIT. Druk één keer op de thermostaatknop (12) van het bedieningspaneel om de temperatuurinstelling in Fahrenheit of Celsius weer te geven en druk vervolgens 5 seconden op de aan-/uitknop van de voeding (11) van het bedieningspaneel. Het display schakelt tussen Fahrenheit of Celsius.

DE BEDIENINGSKNOP VAN DE TIMER GEBRUIKEN

Door de bedieningsknop (13) van de timer in te drukken, kunt u de timer instellen. Deze intervalperiode wordt weergegeven op het display (8) van het bedieningspaneel, aan de zijkant van de elektrische sfeerhaard. Er zijn in totaal 8 timerinstellingen: 0,5 uur - 1 uur - 2 uur - 3 uur - 4 uur - 5 uur - 6 uur - UIT.

BEDIENINGSKNOP VAN DE WEEKTIMER GEBRUIKEN

Opmerking: Naast een standaard timerfunctie is deze unit ook uitgerust met een weektimerfunctie om de tijd in te stellen wanneer de haard met de gewenste temperatuur in en uitgeschakeld moet worden. Een groep iedere dag en max. 7 dagen/groep beschikbaar. Wanneer u langer dan 5 seconden een van deze knoppen indrukt, wordt de weektimerfunctie uitgeschakeld en de vorige instelling bevestigd. De timerfunctie (13) op het bedieningspaneel gebruiken om de weektimer in te stellen Druk 5 seconden op het bedieningspaneel op de timerknop (13) om de huidige lokale tijd (01,02,03, … 21,22,23) in te voeren of de vlamknop (11) of de bedieningsknop (12) van de thermostaat. Druk daarna nogmaals op de timerknop (13) om de vorige instelling te bevestigen. Op het digitale display verschijnt nu “1d” om de instelling van de 1e groep te starten. Druk nog één keer op de timerknop (13) en direct nadat op het digitale display “--” wordt weergegeven om de UNIT-ON- TIMER in te stellen, door op de vlamknop (11) of de bedieningsknop (12) van de thermostaat te drukken. Druk nogmaals op de timerknop (13) en nadat het digitale display “--” weergeeft om de UNIT-OFF- TIMER in te stellen door op de vlamknop (11) of de bedieningsknop (12) van de thermostaat te drukken. Druk daarna nog één keer op de timerknop (13) om de vorige instellingen te bevestigen en nadat hetdigitale display “--” aangeeft om de gewenste temperatuur in te stellen; en herhaal de handelingen voor de instelling 2d,3d, .. ,7d; om een aangegeven dag/groep over te slaan, door continu de timerknop (13) in te drukken om een selectie te maken en de timerfunctie in te stellen op de aangegeven gewenste datum. De afstandsbediening gebruiken om de weektimer in te stellen Druk één keer op de weektimerknop (14) om de functie te activeren en de huidige plaatselijke tijd in te stellen door op de instelknoppen (15) “+”/”-” van de weektimer te drukken en nog een keer op de weektimerknop (14) te drukken. Het display (B) geeft “1d” weer. Druk nog een keer op de weektimerknop (14) om de instelmodus te openen. Op het digitale display verschijnt “--”. Druk op de instelknoppen (15) “+”/”-” van de weektimer om de tijd in te stellen waarop de unit in- of uitgeschakeld moet worden en druk vier keer op de weekknop (14) om de temperatuur in te stellen. Herhaal de bovenstaande handelingen om de tijd en temperatuur voor andere groepen en andere dagen in te stellen. Onderhoud en reiniging/Afvoer/Informatie Het frame reinigen

• Gebruik onder geen beding agressieve of corrosieve reinigingsmiddelen. Anders kan daardoor schade aan het product ontstaan.

• Reinig het frame met een licht vochtige doek.

• Reinig regelmatig en grondig de ventilatieopeningen 1 (bijv. Met een stofzuiger) zodat zich geen stof kan verzamelen.

• Reinig de glasplaat 3 met een vochtige doek en indien nodig met een glasreiniger. De binnenkant reinigen LET OP! RISICO OP LETSEL! De randen van de elektrische sfeerhaard zijn zeer scherp. Daarom moet u tijdens alle onderhoudswerkzaamheden beschermingshandschoenen dragen. LET OP! Gebruik onder geen beding agressieve of corrosieve reinigingsmiddelen. Anders kan het product beschadigen. LET OP! Zorg ervoor dat de glasplaat 3 niet valt. Anders kan daardoor schade aan het product ontstaan.

• Reinig nu het frame met een vochtige doek en indien nodig met een mild reinigingsmiddel.

• Reinig de glasplaat 3 met een vochtige doek en indien nodig met een glasreiniger.Afdanken Alle verpakkingsmaterialen bestaan uit milieuvriendelijke materialen. Deze kunnen in plaatselijke containers worden weggegooid. Dit product gebruikt geen standaard gloeilamp voor het vlameffect. Het apparaat maakt gebruik van een elektrisch geregeld ledsysteem om het effect te creëren, dus is het niet nodig om onderdelen te vervangen. Dit apparaat bevat geen onderdelen die onderhoud door de gebruiker vereisen. Het apparaat mag onder geen beding door iemand anders dan een gekwaliceerde elektricien worden onderhouden. Informatie Op de unit zit vanaf de datum van aankoop 2 jaar garantie. De unit is zorgvuldig gefabriceerd en grondig geïnspecteerd voordat deze werd verzonden. Schade ontstaan door onjuist gebruik en slijtonderdelen vallen niet onder de garantie. WAARSCHUWING! Laat uw unit alleen repareren door gekwaliceerde specialisten met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van uw unit gewaarborgd blijft. WAARSCHUWING! Laat altijd de fabrikant van de unit of zijn/haar klantenservice de stekker 4 of voedingskabel vervangen. Dit zorgt ervoor dat de veiligheid van uw unit gewaarborgd blijft De lampen in dit product zijn onderdeel van het vlameffectsysteem. De lampen zijn niet geschikt voor de verlichting van het huis.Conformiteitsverklaring CE EC Laagspanningsrichtlijn (2014/35 EU) Elektromagnetische compatibiliteit (2014/30/EU) Naan van de unit: Elektrische sfeerhaard AJ145-S Voor modellen met afstandsbediening: Het maximale bereik van de afstandsbediening is 5 meter. De knoppen op de afstandsbediening hebben dezelfde functie als de schakelaars op de haard. Waarschuwing: het duurt even voordat de ontvanger op de zender reageert. Druk voor een correcte werking niet vaker dan één keer op de knoppen binnen twee seconden. Het bovenstaande symbool en het symbool op het product geven aan dat het product geclassiceerd is als een elektrisch of elektronisch apparaat en dient niet bij het ander huishoudelijk afval gegooid te worden aan het einde van de levensduur. De richtlijn Afgedankte elektrische en elektronische apparatuur (AEEA) is opgesteld om producten zo optimaal mogelijk te recyclen en recyclingtechnieken te gebruiken om de impact op het milieu tot een minimum te beperken, gevaarlijke substanties adequaat af te voeren en het stortterrein te ontzien. Neem contact op met de plaatselijke autoriteiten voor een correcte afvoer van elektrisch of elektronisch apparatuur.Tabel met vereiste informatie voor elektrische lokale ruimteverwarmers

Typeaanduiding(en): AJ145-S Artikel Symbool Waarde Een- heid Artikel Eenheid Warmteafgifte Soort van warmte-inbreng - alleen voor elektrische lokale ruimteverwarmers (kies één optie) Nominale warmteafgifte Pnom 2,0 kW Handmatige warmteregeling met geïntegreerde thermostaat [nee] Minimale warmteafgifte (indicatief) Pmin N.v.t. kW Handmatige warmteregeling met terugkoppeling van kamer- en/of buitentemperatuur [nee] Maximale continue warmte- afgifte Pmax 2,0 kW Elektronische warmteregeling met terugkoppeling van kamer- en/of buitentemperatuur [nee] Bijkomend elektriciteitsverbruik Ventilatorondersteunde warmteaf- gifte [nee] Bij nominale warmteafgifte elmax N.v.t. kW Type warmteafgifte/kamertemperatuurrege- ling (kies één optie) Bij minimale warmteafgifte elmin N.v.t. kW Eentraps-warmteafgifte, geen kamertemperatuurregeling [nee] In stand-by modus elSB 0,41 W Twee of meer handmatige stap- pen, geen kamertemperatuurre- geling [nee] Met kamertemperatuurregeling via mechanische thermostaat [nee] Met elektronische kamertem- peratuurregeling [nee] Elektronische kamertemperatuur- regeling plus dagtimer [nee] Elektronische kamertemperatuur- regeling plus weektimer [ja] Andere bedieningsopties (meerdere keuzes mogelijk) Kamertemperatuurregeling, met aanwezigheidsdetectie [nee] Kamertemperatuurregeling, met open-raamdetectie [ja] Met optie voor bediening op afstand [nee] Met adaptieve startregeling [nee] Met werkingstijdbegrenzing [nee] Met zwarte bolsensor [nee] Contactgegevens: Adriaan Mulderweg 9–11, 5657 EM Eindhoven Nederland Opmerking: Voor elektrische lokale ruimteverwarmers mag de gemeten seizoensgebonden energie-efciëntie TJ s niet slechter zijn dan de aangegeven waarde bij de nominale warmteafgifte van het apparaat.E Stufa elettrica con effetto caminetto AJ145-S
