GEBRUIKSAANWIJZING 30036 KS Güde

Vertaling van de originele gebruiksaanwijzing - Accu-kettingzaag

Inbouw kettingbalk en ketting

Ketting draait na het uitschakelen nog kort na!

NEDERLANDS Voorgeschreven Gebruik Van Het Systeem De accukettingzaag mag enkel voor het zagen van hout, haaks op de nerfrichting, gebruikt worden. Rekening houdend met de technische gegevens en veiligheidsinstructies Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwij

zing, kan de producent voor schaden niet aansprake- lijk gesteld worden. Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Let op alle, in de gebruiksaanwijzing aangegeven, veiligheidsinstruc- ties. Gedraagt u zich verantwoord tegenover andere personen. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. Technische Gegevens Accu-kettingzaag 300/36 Li-Ion Set 300/36 KS Artikel-Nr.

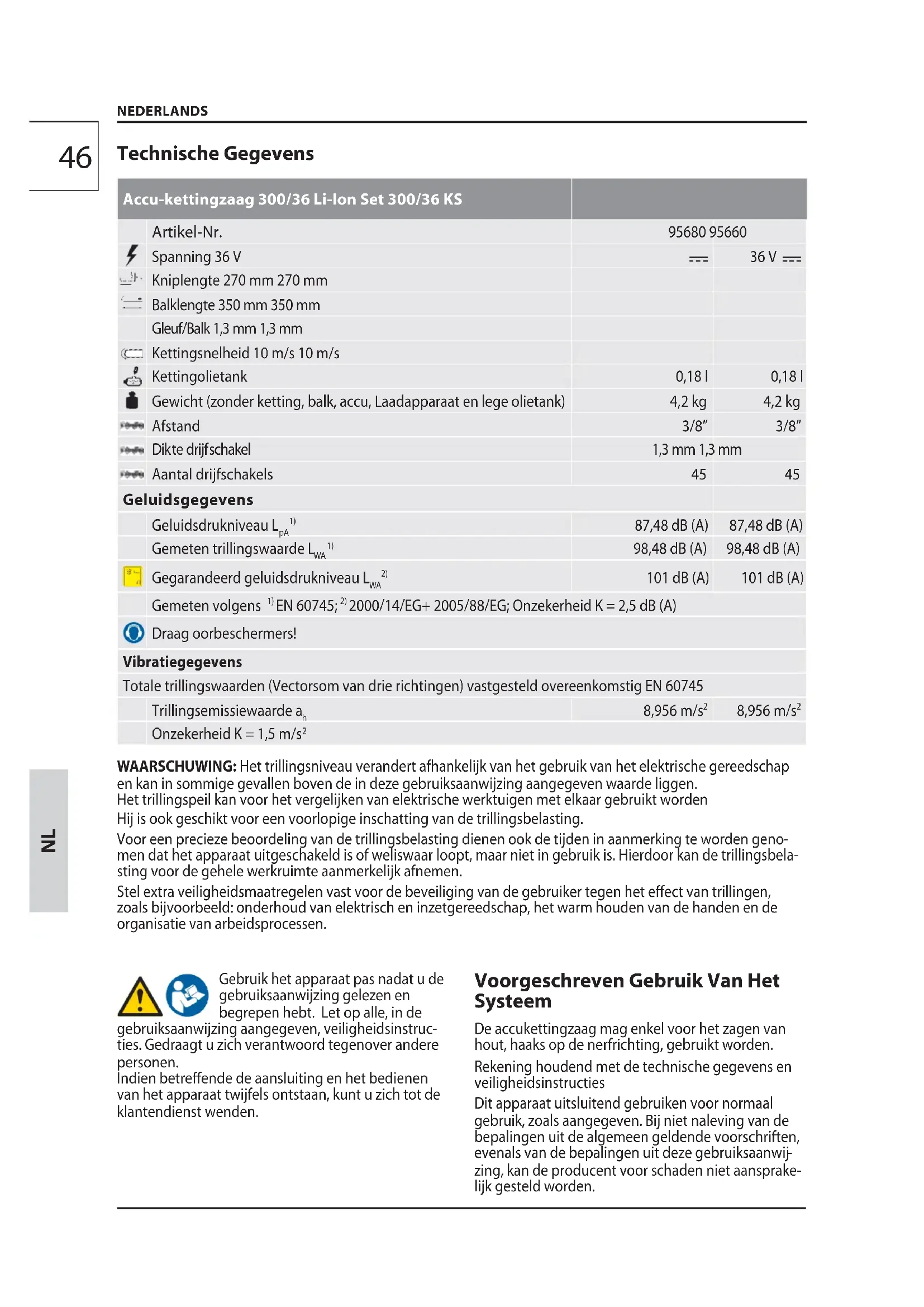

Spanning 36 V 36 V Kniplengte 270 mm 270 mm Balklengte 350 mm 350 mm Gleuf/Balk 1,3 mm 1,3 mm Kettingsnelheid 10 m/s 10 m/s Kettingolietank 0,18 l 0,18 l Gewicht (zonder ketting, balk, accu, Laadapparaat en lege olietank) 4,2 kg 4,2 kg Afstand 3/8” 3/8” Dikte drijfschakel 1,3 mm 1,3 mm Aantal drijfschakels 45 45 Geluidsgegevens Geluidsdrukniveau L

2000/14/EG+ 2005/88/EG; Onzekerheid K = 2,5 dB (A) Draag oorbeschermers! Vibratiegegevens Totale trillingswaarden (Vectorsom van drie richtingen) vastgesteld overeenkomstig EN 60745 Trillingsemissiewaarde a

WAARSCHUWING: Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. Het trillingspeil kan voor het vergelijken van elektrische werktuigen met elkaar gebruikt worden Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Voor een precieze beoordeling van de trillingsbelastingdienen ook de tijden in aanmerking te wordengeno

men dat het apparaat uitgeschakeld is ofweliswaar loopt, maar niet in gebruik is. Hierdoorkan de trillingsbela- sting voor de gehele werkruimteaanmerkelijk afnemen. Stel extra veiligheidsmaatregelen vast voor debeveiliging van de gebruiker tegen het eect vantrillingen, zoals bijvoorbeeld: onderhoud van elektrischen inzetgereedschap, het warm houden vande handen en de organisatie van arbeidsprocessen.47

Eisen aan de bedienende persoon De bedienende persoon moet, voor het gebruik van hetapparaat, de gebruiksaanwijzing goed gelezen hebben. Kwalicatie: Behalve een uitvoerige instructie doorvakkundig verkooppersoneel is er geen speciale kwalicatievoor het gebruik van het apparaat nodig. Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 18 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Scholing: Zagen en kappen, alsmede alle daarmee verband houdende werkzaamheden mogen alleen worden uitgevoerd, wie doet zeer opgeleid en getraind. Degenen die geen ervaring hebben met de ketting

zaag of denArbeitstechniken, moet dit werk niet uitvoeren. Nieuwe gebruikers worden geadviseerd om te oefen

en snijden rondhout op een zaagbok. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Restrisico’s Verbrandingsgevaar! Tijdens de werkzaamheden een veiligheidsbril dragen. Nooit met de handen in de lopende zaagketting grijpen. Gevaar van terugslag! Een terugslag kan tot dodelijke snijverwondingen leiden. Verbrandingsgevaar! Ketting en geleiderail worden door het gebruik warm. Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust.Voor het eventueel plaatsvinden van een ongeval zoualtijd een verbandtrommel, volgens DIN 13164, op dewerkplaats bij de hand moeten zijn. Het uit deverbandtrommel genomen materiaal dient onmiddellijkaangevuld te worden. Indien u hulp vraagt, geef de volgende gegevens door:

1. Plaats van het ongeval

2. Soort van het ongeval

3. Aantal gewonden mensen

4. Soort verwondingen

Symbolen Opgelet! Voor verlaging van een letselrisico de gebruiksaanwijzing lezen. Voor alle instel-, schoonmaak- en onder- houdswerkzaamheden aan de machine de wisselaccu uitemen. Let op gevaarlijke terugslag Afstand van personen Let op dat er zich geen personen in de gevarenomgeving ophouden. Tegen vocht beschermen Stel de machine niet bloot aan regen. Omloopzin van de zaagketting Veiligheidshelm dragen! Veiligheidsbril dragen! Draag oorbeschermers! Veiligheidshandschoenen dragen! Veiligheidsschoenen met bescherming tegen insnijden, geribde zolen en stalen neuzen dragen! Beschermende kleding met een bescher- mende laag tegen insnijden dragen! CE Symbool Beschadigde en/of verwijderde elek- trische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeveren Tegen vocht beschermen Verpakkingsoriëntering boven TÜV Rheinland gecerticeerd NEDERLANDS48

Batterij Accu tegen hitte en vuur beschermen Accu tegen water en vocht beschermen MAX. 40°C Accu tegen temperaturen boven 40°C beschermen Li-Ion Verwijder de accu’s niet in het huisafval! Geef de accu’s af op een verzamelplaats voor oude batterijen waar deze milieuvrien- delijk worden gerecycled. Algemene veiligheidsinstructies voor elektrische werktuigen

Waarschuwing Lees alle veiligheidsinstructies en aanwijzingen.Het niet opvolgen van veiligheidsinstructies en aanwij- zingen kan een elektrische schok, brand en/of zware letsels veroorzaken. Bewaar voor de toekomst alle veiligheidsinstructies en aanwijzingen. De in de veiligheidsinstructies gebruikte term „elekt

risch werktuig“ verwijst ook naar elektrische werktui- gen met een netvoeding (met netkabel) en eveneens naar elektrische werktuigen met een accuvoeding (zonder netkabel).

1) Veiligheid op de werkplek

a) Houd je werkomgeving schoon en goed verlicht. Wanorde of niet verlichte werkplekken kunnen tot ongevallen leiden. b) Gebruik het elektrische werktuig niet in een explosiegevaarlijke omgeving waarin zich brandbare vloeistoen, gassen of stoen bevin

den. Elektrische werktuigen geven vonken af die stof of dampen doen ontsteken. c) Houd kinderen en overige personen tijdens het gebruik van elektrische werktuigen op afstand. Bij aeiding kan de controle over het apparaat verloren gaan.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische werktuig dient in het stopcontact te passen. De stekker mag op geen enkele wijze veranderd worden. Gebruik geen adapterstekker samen met rand

geaarde elektrische werktuigen. Ongewijzigde stekkers en passende stopcontacten verlagen het risico van een elektrische schok. b) Vermijd lichamelijk contact met geaarde opperv- lakten zoals buizen, verwarmingselementen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok, indien uw lichaam geaard is. c) Houd elektrische werktuigen ver van regen of andere nattigheid. Indringing van water in een elektrisch werktuig verhoogt het risico van een elektrische schok. d) Gebruik de elektrakabel niet om het elektrische werktuig te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel ver van warmte, olie, scherpe kanten en/ of bewegende apparaatonderdelen. Beschadig

de of verdraaide kabels verhogen het risico van een elektrische schok. e) Indien met een elektrisch werktuig in de open lucht gewerkt wordt, gebruik dan enkel verlengkabels die voor het gebruik in de open lucht geschikt zijn. Het gebruik van een voor buitengebruik geschikte verlengkabel vermindert het risico van een elektrische schok. f) Als gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, maak dan gebruik van een veiligheidsschakelaar voor foutstroom. Het gebruik van een veiligheidsscha

kelaar voor foutstroom vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees attent, let op wat u doet en ga met ver

stand aan het werk met elektrische werktuigen. Gebruik niet een elektrisch werktuig, indien u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettend- heid bij het gebruik van een elektrisch werktuig kan tot ernstige letsels leiden. b) Draag persoonlijke beschermende uitrustingen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrustingen, zoals een stofmasker, veiligheidsschoenen met antislipzool, veiligheidshelm of gehoorbeschermer, afhankelijk van het type en het gebruik van het elektrische werktuig, vermindert het risico van letsels c) Vermijdt een ongewenste inbedrijfneming. Controleer of het elektrische werktuig uitge

schakeld is, indien dit aan de stroomtoevoer en/of accu aangesloten, opgetild of gedragen wordt. Als u bij het dragen van het elektrische werktuig een vinger aan of bij de schakelaar hebt of het apparaat met de schakelaar ingeschakeld aan de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschap of schroefsleu

tels voordat het elektrische werktuig wordt ingeschakeld. Een werktuig of sleutel, die zich aan een draaiend apparaatonderdeel bevindt, kan tot letsels leiden. e) Vermijd abnormale lichaamshoudingen. Zorg er altijd voor dat u veilig staat en het evenwicht niet verliest. Op een dergelijke wijze kan het elektrische werktuig in onverwachte situaties beter gecontroleerd worden. f) Draag geschikte kleding. Draag geen wijde kleding of sierraden. Houd uw haar, kleding en handschoenen ver van bewegende onderdelen. Losse kleding, sierraden of lang haar kunnen door bewegende delen gegrepen worden. NEDERLANDS49 c) Houd een niet gebruikte accu ver van papier- klemmen, munten, sleutels, spijkers, schroeven of overige kleine metalen voorwerpen die over- brugging van de contacten kunnen veroorza- ken. Een kortsluiting tussen de accucontacten kan verbrandingen of vuur tot gevolg hebben. d) Bij een verkeerd gebruik kan vloeistof uit de accu komen. Vermijd contact daarmee. Bij een toevallig contact met veel water afspoelen. Als de vloeistof in de ogen komt direct medische hulp zoeken.Vrijkomend accuvloeistof kan huidir

ritatie of verbrandingen veroorzaken.

a) Laat uw elektrische werktuig uitsluitend door gekwaliceerd vakkundig personeel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. Veiligheidsinstructies voor Accu- kettingzaag

• Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid veroorzaken dat kleding of lichaamsdelen door de zaagketting gegrepen worden.

• Houd de kettingzaag altijd met de rechter hand aan de achterste handgreep en de linker hand aan de voorste handgreep vast. Het vasthouden van de kettingzaag op een andere wijze verhoogt het risico van letsels en mag niet toegepast worden.

• Draag een veiligheidsbril en een gehoorbe- schermer. Overige beschermende uitrustingen voor hoofd, handen, benen en voeten worden aanbevolen. Een passende beschermende kleding verlaagt het letselgevaar door rondvliegend spaanmateriaal en het ongewenst aanraken van de zaagketting.

• Werk met de kettingzaag niet in een boom. Bij gebruik in een boom bestaat letselgevaar.

• Let altijd op een stabiele stand en gebruik de ket- tingzaag alleen dan, als u op een veilige en stabiele ondergrond staat. Een glibberige ondergrond of instabiele standplaatsen, zoals op een ladder, kunnen tot verlies van de balans of verlies van de controle over de kettingzaag leiden.

• Reken bij het zagen van een onder spanning staande tak er op dat deze terug kan veren. Als de spanningen in de houtvezels vrij komen, kan de onder spanning staande tak de bedienende per- soon raken en/of de kettingzaag aan de controle ontnemen.

• Wees voorzichtig bij het zagen van onderhout en jonge bomen. Het dunne materiaal kan in de zaagketting blijven steken en op u slaan of u uit de balans brengen. g) Als inrichtingen voor stofafzuiging en -opvang gemonteerd kunnen worden, controleer dan of deze aangesloten zijn en op juiste wijze gebru

ikt worden. Gebruik van een stofafzuiging kan de gevaren door stof verminderen.

4) Gebruik en behandeling van het elektrische

werktuig a) Overbelast het apparaat niet. Gebruik voor het werk het daarvoor bestemde elektrische werk

tuig. Met het passende elektrische werktuig wordt beter en veiliger, in het aangegeven prestatiege- bied, gewerkt. b) Gebruik geen enkel elektrisch werktuig waarvan de schakelaar defect is. Een elektrisch werktuig, dat niet meer in- of uitgeschakeld kan worden is gevaarlijk en moet gerepareerd worden. c) Neem de stekker uit het stopcontact en/of verwijder de accu voordat instellingen aan het apparaat worden uitgevoerd, onderdelen worden vervangen of het apparaat na gebruik wordt weggezet. Deze voorzorgsmaatregelen ver

hinderen een ongewenste start van het elektrische werktuig. d) Bewaar elektrische werktuigen, die niet in ge

bruik zijn, buiten het bereik van kinderen. Laat personen niet het apparaat gebruiken die daar- mee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische werktuigen zijn gevaarlijk, indien deze door onervaren personen worden gebruikt. e) Onderhoud elektrische werktuigen zorgvuldig. Controleer of de bewegelijke onderdelen perfect functioneren en niet klemmen, of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het elektrische werktuig is beïnv

loed. Laat beschadigde onderdelen, vóór het gebruik van het apparaat, repareren. Vele onge- vallen vinden hun oorzaak in slecht onderhouden elektrische werktuigen. f) Houd snijwerktuigen scherp en schoon. Zorgvul

dig onderhouden snijwerktuigen met scherpe snij- kanten lopen minder snel vast en zijn eenvoudiger te bedienen. g) Gebruik elektrische werktuigen, accessoires, inzetwerktuigen etc. in overeenstemming met deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische werktuigen voor andere dan de beoogde toepas

singen kan tot gevaarlijke situaties leiden.

5) Gebruik en behandeling van het accuwerktuig

a) Laad de accu slechts op met laadapparaten die door de producent worden aanbevolen. Bij een laadapparaat, dat niet voor een bepaald soort accu’s geschikt is, bestaat brandgevaar, als dit voor andere typen accu’s wordt gebruikt. b) Gebruik in elektrische werktuigen enkel de hier

voor bestemde accu’s. Het gebruik van andere accu’s kan tot letsels en brandgevaar leiden. NEDERLANDS NL50

• Draag de kettingzaag aan de voorste handgreep en in uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij transport of opslag van de kettingzaag altijd de beschermafdekking plaatsen. Het zorgvuldig omgaan met de kettingzaag verlaagd de waarschijnlijkheid van een ongewenste aanraking met de draaiende zaagketting.

• Volg de aanwijzingen voor de smering op, als- mede voor de kettingspanning en het vervangen van onderdelen. Een onjuist gespannen of ges- meerde ketting kan scheuren en/of het terugslag- risico verhogen.

• Houd de handgrepen droog, schoon en vrij van olie en vet. Vette, door olie vervuilde handgre- pen zijn glibberig en leiden tot verlaging van de controle.

• Uitsluitend hout zagen. De kettingzaag niet voor werkzaamheden gebruiken waarvoor deze niet bestemd is – voorbeeld: gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen die niet van hout zijn. Het gebruik van de kettingzaag voor niet reglemen- taire werkzaamheden kan tot gevaarlijke situaties leiden. Oorzaken en vermijding van terugslag: Terugslag kan optreden, indien de punt van de geleiderail een voorwerp raakt of indien het hout zich buigt en de zaagketting zich in de snede vastklemt. Aanraking met het railpunt kan in vele gevallen tot een onverwachte, naar achteren gerichte reactie leiden waarbij de geleiderail naar boven en in de rich- ting van de bedienende persoon wordt geslagen. Door vastklemmen van de zaagketting aan de bovenkant van de geleiderail kan de rail al snel in de richting van de bedienende persoon terug stoten. Elk van deze reacties kan veroorzaken dat u de controle over de zaag verliest en u mogelijk zwaar verwond raakt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsinrichtingen. Als gebruiker van een kettingzaag moet u verschil- lende maatregelen nemen om zonder ongevallen en letselvrij te kunnen werken. Terugslag is het gevolg van een onjuist of foutief gebruik van het elektrische werktuig. Dit kan door geschikte voorzorgsmaatregelen, zoals hieronder beschreven, voorkomen worden:

• De zaag met beide handen vasthouden waarbij duimen en vingers de handgrepen van de kettingzaag omsluiten. Uw lichaam en armen moeten zich in een positie bevinden waarin weerstand tegen de terugslagkrachten geboden kan worden. Indien passende maatregelen worden genomen, kan de bedienende persoon de terugslagkrachten bedwingen. Nooit de ketting- zaag loslaten.

• Vermijd een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt een ongewenst aanraken met de railpunt vermeden en een betere controle van de ketting- zaag in onverwachte situaties mogelijk.

• Gebruik altijd de door de producent voorge

schreven reserverails en -zaagkettingen. Onjuiste reserverails en zaagkettingen kunnen tot scheuren van de ketting en/of tot terugslag leiden.

• Volg de aanwijzingen van de producent op voor het slijpen en onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag. Overige veiligheidsinstructies Zorg bij het werken met de machine voor voldoende verlichting, resp. voor goede lichtomstandigheden. Let bij het achteruitlopen op struikelgevaar! Verwijder de afgesneden takken onmiddellijk uit de werkomgeving om letsels te voorkomen. Schakel bij blokkering van de zaagketting het apparaat onmiddellijk uit en neem de wisselaccu uit het apparaat, verwijder daarna het blokkerende voorwerp. Controleer of het apparaat is uitgeschakeld voordat u de accu plaatst. De aan/uit-schakelaar en de veiligheidsschakelaar mogen niet vergrendeld worden. Gebruik geen enkel elektrisch werktuig waarvan de schakelaar defect is. Beschadigde schakelaars moeten bij een werkplaats van een klantendienst vervangen worden. Een elektrisch werktuig, dat niet meer in- of uitgeschakeld kan worden is gevaarlijk en moet direct gerepareerd worden. Controleer vóór elke inbedrijfstelling de schroef- en steekverbindingen, evenals de beschermingsinrichtingen, op vastheid en een juiste plaatsing en daarbij of alle bewegende delen lichtdraaiend zijn. Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonteren, het gebruiksdoel te veranderen of vreemde beschermingsinrichtingen te monteren. Het apparaat mag niet gebruikt worden, als dit beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen. Gebruik het apparaat niet in de buurt van ontvlam

bare vloeistoen of gassen. Bij kortsluiting bestaat brand- en explosiegevaar.Gebruik het apparaat niet in de buurt van ontvlambare vloeistoen of gassen. Bij kortsluiting bestaat brand- en explosiegevaar.Gebruik het apparaat niet in de buurt van ontvlambare vloei- stoen of gassen. Bij kortsluiting bestaat brand- en explosiegevaar. NEDERLANDS NL51

NEDERLANDS Waarschuwing Dit elektrische werktuig produceert tijdens het gebruik een elektromagne- tisch veld. Dit veld kan onder bepaalde omstandighe- den actieve of passieve medische implantaten beïnvloeden. Om het gevaar van ernstige of dodelijke letsels te verlagen, adviseren wij personen met medische implantaten een arts en de producent van de medische implantaat te consulteren voordat de machine wordt bediend. Batterij Bij onjuist gebruik of bij het gebruik van beschadigde accu’s kunnen dampen ontstaan. Voer verse lucht toe en bezoek bij klachten een arts. De dampen kunnen de ademhalingswegen irriteren. Brandgevaar! Explosiegevaar! Gebruik nooit beschadigde, defecte of gedefor

meerde accu’s. Een accu nooit openen, beschadi- gen en/of laten vallen. Accu’s nooit in de omgeving van zuren en licht ontvlambare materialen laden. Accu tegen hitte en vuur beschermen. Accu enkel in een omgevingstemperatuur tussen 10°C en +40°C gebruiken. Nooit op verwarmingselementen plaatsen of langere tijd aan sterke zonnestraling blootstellen. Na een zware belasting de accu eerst laten afkoelen. Kortsluiting – Contacten van de accu niet met metalen onderdelen overbruggen (met elkaar verbinden). Voor het verwijderen, het vervoeren of bij opslag moet de accu verpakt worden (plastic zak, doos) of de contacten moeten afgeplakt worden. Werkinstructies De accu’s worden slechts gedeeltelijk voorgeladen geleverd en dienen voor het eerste gebruik volledig opgeladen te worden.

• Laad de accu na, indien het apparaat te lang

zaam draait of blijft staan.

• De li-ion-accu kan elk moment opgeladen worden, zonder de levensduur te bekorten. Een onderbreking van het laadproces schaadt de accu niet.

tion“ tegen een te diepe ontlading beschermd.

• Een aanzienlijk kortere gebruikstijd van een geladen accu geeft aan dat de accu versleten is en vervangen moet worden. Gebruik uitsluitend originele vervangingsaccu’s. Onderhoud Voor alle instel-, schoonmaak- en onder- houdswerkzaamheden aan de machine de wisselaccu uitemen. Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwali

ceerd personeel laten uitvoeren. Gebruik alléén origineel toebehoren en originele onderdelen. Gebruik uitsluitend biologisch afbreekbare kettin

golie. De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaat

lichaam spuiten!De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaatlichaam spuiten!De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaatlichaam spuiten! Reinig de machine en zijn onderdelen niet met oplos

middelen, ontvlambare of giftige vloeistoen. Gebruik uitsluitend een vochtige doek en controleer of de stekker uit het stopcontact is genomen. Behandel alle beweegbare onderdelen met milieuvri

endelijke olie. Reinig na elk gebruik de zaagketting en de balk zorgvuldig. Wrijf deze met een oliehoudende doek in of besproei deze met een onderhoudsspray voor metalen. Botte, verbogen of beschadigde kettingen en balken dienen vervangen te worden. Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com. Bewaar het apparaat in een droge ruimte. Verwijdering De verwijderinginstructies zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpak- king, te vinden zijn. Beschadigde en/of verwijderde appara- ten bij de daarvoor bestemde recycling- plaatsen aeveren Accu’s op milieuvriendelijke wijze verwijderen Li-ion-accu’s mogen niet als huisafval verwijderd worden. Laat defecte accu’s door een vakkundige handelaar verwijderen. Accu’s dienen uit het apparaat verwijderd te worden voordat het apparaat gesloopt wordt. Beschadigde accu’s kunnen het milieu en uw gezondheid schaden, indien giftige dampen of vloeistoen ontstaan. Verzend daarom nooit een defecte accu per post etc. Wendt u zich tot uw plaatselijke verzamelplaats.52

Verwijder accu‘s in een ontladen toestand. Wij adviseren de polen met een plakband af te dekken om kortsluiting te voorkomen. Open de accu niet. Verwijdering van de transportverpakking De verpakking beschermt het apparaat tegen trans- portschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking in de materiaalom- loop spaart grondstoen en verlaagt de afvalhoeveel- heden. Verpakkingsdelen (bijv. folies, styropor®) kunnen voor kinderen gevaarlijk zijn. Verstikkingsgevaar! Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel mogelijk. Oude olie op milieuvriendelijke wijze verwijderen! Garantie De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en be- gint met de datum van aankoop van het apparaat. De garantie heeft uitsluitend betrekking op onvol

komenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolko- menheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Belangrijke informatie voor klanten Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiële regel

gevingen eectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productie- jaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben. Serienummer: Artikelnummer: Bouwjaar: Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail] NEDERLANDS53 Inspectie- en onderhoudsschema Algemeen Gehele zaag Kunststofkast Zaagketting Zaagrail Kettingwiel Kettingrem Regelmatig aan de buitenkant reinigen. Regelmatig in een vakkundige werkplaats laten con- troleren. Op scheuren en breuken controleren. Regelmatig laten naslijpen. Regelmatig schoonmaken. Regelmatig schoonmaken. Regelmatige functiecontrole. De voorste beschermende handhendel naar voren kantelen; de zaagketting dient daarbij tot stilstand te komen. Vóór iedere inbedrijf- neming Zaagketting Zaagrail Kettingsmering Kettingrem Uitlooprem AAN/UIT-schakelaar Olietankafsluitdop Op beschadigingen en scherpte controleren. Kettingspanning controleren. Functietest Functietest De voorste beschermende handhendel naar voren kantelen; de zaagketting dient daarbij tot stilstand te komen. Functietest Functietest Op dichtheid controleren. Bij beschadigingen in een vakkundige werkplaats laten repareren. Na iedere uitschakeling Zaagrail Railopname Ingangsboring voor olie schoonmaken. Schoonmaken, in het bijzonder de oliegeleidegleuf. Bewaring Kettingolietank Zaagketting / Zaagrail Gehele zaag Leeg maken. Demonteren, schoonmaken en licht met olie insmeren. Geleidegleuf van de zaagrail schoonmaken. Veilig in een droge ruimte bewaren. Na een langere opslag de elektrische zaag in een vakkundige werkplaats laten controleren (overgebleven olie kan hard worden en het ventiel van de oliepomp verstoppen) Oplossen van problemen Storing Systeem Inachtneming Oorzaak Zaag werkt niet Elektromotor draait niet Geen stroomvoorziening Accu leeg Kettingrem geactiveerd Gebrekkig vermogen Koolborstels Gering machinever

mogen Koolborstels versleten Geen kettingsmering Olietank / Oliepomp Geen kettingolie op de zaagketting Olietank is leeg, Oliege- leidegleuf vervuild Kettingrem Rem Zaagketting staat niet op snee Remband versleten Uitlooprem Rem Zaagketting draai na Koolborstels versleten

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau

Gemachtigd voor samenstelling van de technische documenten +

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau

Gemachtigd voor samenstelling van de technische documenten +
