MANUAL DE UTILIZARE 30036 KS Güde

Traducerea modului original de utilizare - Ferăstrău cu acumulator, ferăstrău cu lanţ

Montajul ghidajului şi a lanţului BIH Montaža vođice lanca i lanca 8-11

Punerea în funcţiune BIH Puštanje u rad

Ascuţirea lanţului de ferăstrău BIH Oštrenje lanca testere

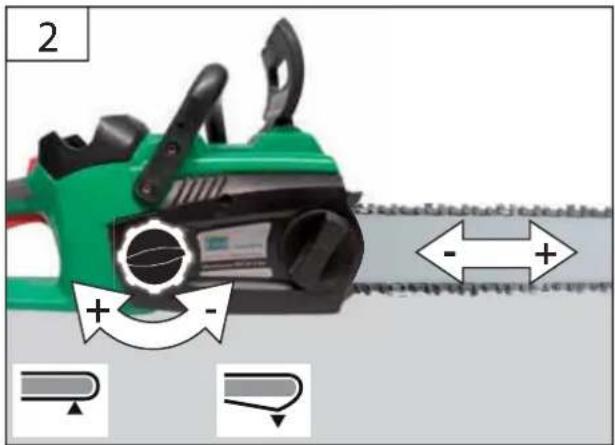

RO După circa cinci tăieri, reglaţi din nou întinderea lanţului nou. După care, cu motorul oprit, controlați și reglați după ecare 50 de tăieri, întinderea lanțului. BIH Posle pet ciklusa rezanja ponovo podesite zategnutost novog lanca. Posle toga prilikom isključenog motora proverite napetost lanca i podesite je posle svakih 50 sečenja.

Controlaţi întinderea lanţului. BIH Proverite zategnutost lanca.9

Lanţul, după întindere, se mai opreşte! BIH Lanac se posle zatezanja ipak kreće i nakon zaustavljanja rada testere!

ROMÂNIA Utilizare conform destinaţiei Ferăstrăul cu lanț cu acumulator poate utilizat numai la tăierea lemnului de-a curmezișul pe direcția brelor. Având în vedere datele tehnice şi instrucţiunile de securitate Această instalaţie se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripţiile şi instrucţiunile general valabile cuprinse în prezentul manual, producătorul nu poate răspunzător de daunele survenite. Utilizaţi pompa abia după ce aţi citit cu atenţie şi aţi înţeles modul de operare Respectaţi toate instrucţiunile de securitate cuprinse în manual. Comportaţi-vă cu responsabilitate faţă de terţe persoane. Dacă aveţi dubii referitor la conectarea şi operarea utilajului, apelaţi la servisul pentru clienţi. Date Tehnice Ferăstrău cu acumulator, ferăstrău cu lanţ 300/36 Li-Ion Set 300/36 KS Comandă nr.

Tensiune 36 V 36 V Lungimea secţiunii 270 mm 270 mm Lungime bară 350 mm 350 mm Canelură/tăiș 1,3 mm 1,3 mm Viteză lanţ 10 m/s 10 m/s Rezervor pentru uleiul de lanţ. 0,18 l 0,18 l Greutatea (fără lanț, spadă, baterie, Încărcătorul utilajului și cu rezervorul de ulei gol) 4,2 kg 4,2 kg Particulă 3/8” 3/8” Grosimea glisierei 1,3 mm 1,3 mm Număr glisiere 45 45 Date privind zgomotul Nivelul presiunii acustice L

87,48 dB (A) 87,48 dB (A) Valoarea vibrațiilor înregistrată L

98,48 dB (A) 98,48 dB (A) Nivelul garantat al puterii sunetului L

2000/14/EG+ 2005/88/EG; Nesiguranţă K = 2,5 dB (A) Purtaţi căşti de protecţie a auzului Date despre vibrații Valori totale ale vibrațiilor (Sumă vectorială a trei direcții) asigurat în mod adecvat EN 60745 Valoarea emisiilor de zgomot a

Nesiguranţă K = 1,5 m/s

AVERTISMENT: Nivelul real de oscilaţii se va putea modica în funcţie de tipul şi modul de întrebuinţare a sculei electrice faţă de valorile prezentate în aceste instrucţiuni. Nivelul de vibraţii poate folosit pentru o comparaţie reciprocă a aparatelor electrice El se pretează şi pentru o evaluare preliminară a solicitării la vibraţii. Pentru o evaluare exactă a solicitării la vibraţii în cursul unui anumit program de lucru, ar trebui avute în vedere şi perioadele de timp în care utilajul este deconectat sau este în funcţiune dar în realitate nu este solicitat. Aceasta poate reduce în mod însemnat volumul de solicitare cu vibraţii pe întreaga perioadă a programului de muncă. Stabiliţi măsuri suplimentare de securitate pentru protecţia personalului de deservire împotriva efectelor vibraţiilor, ca de ex. întreţinerea sculelor şi aparatelor electrice, întreţinerea temperaturii mâinilor, organizarea proceselor de muncă.102

Exigenţe la adresa operatorului Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenţie modul de operare. Calicare: În afară de o instruire amănunţită din partea unui specialist, nu este necesară nici o altă calicare specială pentru deservirea prezentului utilaj. Vârsta minimă: Utilajul poate operat numai de persoane care au împlinit vârsta de 18 ani. Excepţie o fac minorii în cadrul pregătirii lor profesionale pentru a obţine deprinderi, aceasta doar sub supravegherea instructorului. Instructaj: Tăierea și tăiere, precum și toate lucrările conexe pot efectuate numai, care face foarte educați și instruiți. Cei care nu au nici o experiență cu drujba sau den

Arbeitstechniken, nu ar trebui să efectueze această lucrare. Utilizatorii începători sunt sfătuiți să practice tăierea lemnului rotund pe oajutor tăierea. Personalul de deservire este responsabil de accidente

le sau periclitarea persoanelor terţe. Pericole remanente Pericole remanente Pericol de arsuri! Purtați ochelari de protecție în timpul lucrului. Nu atingeţi niciodată cu mâna lanţul ferăstrăului în mişcare. Pericol de recul! Reculul poate duce la accidente mortale, prin tăiere. Pericol de arsuri! Lanţul şi bara de ghidare se încălzesc în timpul funcţionării. Comportament în cazuri extreme Acordaţi rănitului primul ajutor şi chemaţi într-un timp cât mai scurt ajutorul calicat al medicului. Păziţi rănitul de alte accidente, şi calmaţi-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veţi consuma din trusa medicală trebuie completat imediat. In caso di richiesta del pronto soccorso comunicare leseguenti informazioni:

1. Locul accidentului

2. Tipul accidentului

3. Numărul răniţilor

Simboluri Atenţie! Pentru a reduce riscul de rănire, citiți cu atenție modul de operare. Înainte de toate lucrările de reglare, curățare și întreținere, scoateți din utilaj bateria înlocuibilă. Atenţie - pericol de recul! La distanţă de persoane Aveţi grijă ca nimeni să nu se găsească în zona periculoasă Ocrotiţi de umezeală Nu expuneţi utilajul ploii. Direcție de rotație a lanțului ferestrăului. Purtaţi cască de protecţie! Purtaţi ochelari de protecţie! Purtaţi căşti de protecţie a auzului Purtaţi mănuşi d protecţie! Purtaţi încălţăminte de securitate cu protecţie împotriva tăierii, cu talpă aspră şi vârf de oţel! Purtaţi haine de protecţie şi inserţie de protecţie împotriva tăierii! simbol CE Aparate electrice sau electronice defecte şi /sau lichidate trebuie să e predate la punctele de colectare corespunzătoare. Ocrotiţi de umezeală Direcţia de amplasare a ambalajului - în sus Atestare TÜV Rheinland (Renania) ROMÂNIA103

Baterie Protejați acumulatorul de căldură și foc. Protejați acumulatorul de apă și umezeală. MAX. 40°C Protejați acumulatorul de temperaturi care depășesc 40°C. Li-Ion Nu aruncați bateriile la coșul cu gunoi menajer. Predați bateriile la centrele de colectare a bateriilor uzate unde vor reciclate în mod ecologic. Instrucțiuni generale de securitate pentru utilaje electrice

Avertisment Citiți toate instrucțiunile de securitateErori în respectarea instrucțiunilor de mai jos pot duce la electrocutare, incendii și/sau accidente grave Păstrați toate instrucțiunile de securitate pentru o utilizare ulterioară În instrucțiunile de securitate, noțiunea de ”aparat electric” utilizată, vizează sculele electrice alimentate cu cablu (cu cablu de alimentare) și sculele electrice alimentate cu baterii (fără cablu de alimentare).

1) Securitatea la locul de muncă

a) Întrețineți locul de muncă curat și bine iluminat Dezordinea și locul de muncă neiluminat poate duce la accidente. b) Nu lucrați cu un aparat electric într-un mediu periclitat de explozii, în care se găsesc lichide inamabile, gaze și praf. Aparatele electrice pro

duc scântei care pot da foc prafului sau vaporilor. c) Țineți copiii și celelalte persoane la distanță sigură de aparatele electrice.Fiind distrat puteți pierde controlul asupra aparatului.

2) Securitate electrică

a) Ștecherul de conectare al aparatului electric trebuie să se potrivească la priză. Ștecherul nu poate schimbat în nici un fel. Nu utilizați apa

ratele electrice legate la pământ în combinație cu adaptoare de ștecher. Ștecherele nemodicate și prizele adecvate reduc riscul de electrocutare. b) Evitați contactul corpului cu suprafețe legate la pământ cum sunt țevi, calorifere, aragazuri și frigidere. În cazul în care corpul Dumneavoastră este legat la pământ, riscul de electrocutare este mai mare. c) Nu expuneți aparatele electrice la ploaie și umiditate. Pătrunderea apei în aparatul electric majorează riscul de electrocutare. d) Nu utilizați cablul contrar destinației acestuia, la purtarea aparatului, la agățarea acestuia sau la scoaterea ștecherului din priză. Protejați cablul de temperaturi excesive, ulei, muchii ascuțite și de părțile în mișcare ale utilajului. Cablurile deteriorate și încâlcite majorează riscul de electrocutare. e) În cazul în care lucrați cu aparatul în exterior, utilizați numai cabluri prelungitoare adecvate uzului extern. Utilizarea cablului prelungitor adec

vat pentru uz extern reduce riscul de electrocutare. f) Dacă totuși nu puteți evita operarea aparatului electric în mediu umed, utilizați un întrerupător de protecție împotriva curentului fals. Utilizarea întrerupătorului de portecție împotriva curentului fals reduce riscul de electrocutare.

3) Securitatea persoanelor

a) Fiți atenți, acordați atenție la ceea ce faceți, abordați cu înțelepciune munca pe un utilaj electric. Nu utilizați aparatul electric în cazul în care sunteți obosiți sau sub inuența droguri

lor, alcoolului sau medicamentelor. Un moment de neatenție în operarea aparatului poate duce la accidente grave. b) Purtați echipament de protecție, purtați întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție cum ar masca de protecție respiratorie, încălțămintea de protecție antiderapantă, casca de protecție sau protecții ale auzului, în funcție de tipul de aparat electric utilizat, reduce riscul de accidentare. c) Evitați punerea în funcțiune involuntară a aparatului. Asigurați-vă că aparatul electric este deconectat, înainte de a-l conecta la sursa de alimentare și/sau la baterie, înainte de a-l ridica sau deplasa. Dacă aveți degetul pe comutator în timpul deplasării aparatului, sau dacă veți pune în priză aparatul conectat, toate acestea pot duce la accidente. d) Înainte de conectare, înlăturați de pe aparatul electric toate sculele și cheile de reglare Scula sau cheia care se aă în zona mobilă a utilajului poate provoca accidentarea. e) Evitați o poziție abnormală a corpului. Luați o poziție stabilă și mențineți-vă mereu echilibrul. Puteți astfel controla mai bine utilajul în situații neașteptate. f) Purtați îmbrăcăminte adecvată. Nu purtați haine largi și bijuterii. Țineți părul, hainele și mănușile la distanță sigură de părțile în mișcare. Hainele largi, bijuteriile și părul lung pot prinse de părțile în mișcare. g) Dacă pot montate instalații de aspirare și cap

tare a prafului, convingeți-vă că acestea sunt conectate și utilizate corect. Utilizarea instalației de aspirare a prafului poate reduce periclitarea cu praf.

4) Utilizarea și îngrijirea utilajului electric

a) Nu suprasolicitați utilajul. Folosiți aparatul electric adecvat pentru munca respectivă. Cu un utilaj electric adecvat se lucrează mult mai bine și mai sigur în domeniul de putere dat. ROMÂNIA104 Instrucțiuni de securitate pentru Ferăstrău cu acumulator, ferăstrău cu lanţ

• Lucrând cu ferăstrăul cu lanţ, este sucient o clipă de neatenţie ca ferăstrăul cu lanţ să prindă îmbrăcămintea sau părţi ale corpului.

• Ţineţi întotdeauna cu mâna dreaptă ferăstrăul cu lanţ de mânerul din spate iar cu mâna stângă ţineţi mânerul din faţă. Ţinerea ferăstrăului cu lanţ în poziţie inversă majorează riscul de accident şi este interzis de a se utiliza într-un astfel de mod.

• Purtaţi ochelari de protecţie şi cască pentru urechi. Se mai recomandă să purtaţi accesorii care să vă ocrotească capul, mâinile şi picioarele. O îmbrăcăminte de protecţie adecvată reduce riscul de accidentare cu aşchiile care se desprind din material şi cu un eventual contact cu ferăstrăul cu lanţ.

• Nu lucraţi cu ferăstrăul cu lanţ pe copac. Lucrând pe copac, apare riscul de accidentare.

• Aveţi grijă să aveţi întotdeauna o poziţie sigură şi să utilizaţi ferăstrăul cu lanţ numai atunci când vă aaţi pe o bază solidă, sigură şi plană. O suprafaţă alunecoasă sau o bază nesigură – de ex. o scară – poate duce la pierderea echilibrului sau a controlului asupra ferăstrăului cu lanţ.

• Atunci când tăiaţi o creangă care este încordată, trebuie să ţineţi cont de revenirea ei înapoi. Această tensiune care se eliberează din brele lem

nului poate afecta operatorul şi/sau poate provoca pierderea controlului asupra ferăstrăului cu lanţ.

• Fiţi deosebit de atenţi atunci când tăiaţi tuşurile şi arborii tineri. Materialul subţire se poate agăţa în ferăstrău şi poate să vă lovească sau poate să vă facă să vă pierdeţi echilibrul.

• Purtaţi ferăstrăul deconectat ţinându-l de mânerul din faţă şi, cu lanţul ferăstrăului în direcţia opusă corpului dumneavoastră. Atunci când transportaţi sau depozitaţi ferăstrăul cu lanţ, aplicaţi pe el capacul de protecţie. O manipulare atentă cu acest ferăstrău reduce probabilitatea contactului întâmplător cu lanţul ferăstrăului în funcţiune.

• Respectaţi instrucţiunile pentru lubriere, întin- derea lanţului şi înlocuirea accesoriilor. Un lanţ întins sau lubriat neprofesional poate plesni sau poate majora riscul reculului.

• Întreţineţi mânerele în stare uscată, curate şi fără urme de ulei sau grăsime. Mânerele murdare de ulei şi grăsimi sunt alunecoase şi provoacă pierde- rea controlului.

• Tăiaţi numai lemn. Nu utilizaţi ferăstrăul cu lanţ la lucrări pentru care nu este destinat – exemplu: nu utilizaţi ferăstrăul cu lanţ la tăierea materi- alelor plastice, a zidului sau a materialelor de construcţie care nu sunt din lemn. Utilizarea ferăstrăului cu lanţ la munci care sunt contrarii destinaţiei sale pot duce la situaţii periculoase. b) Nu utilizați acel utilaj electric al cărui comutator este defect. Utilajul electric care nu poate conec

tat sau deconectat este periculos și trebuie reparat. c) Scoateți ștecherul din priză și /sau scoateți bateria înainte de reglarea utilajului, înlocuirea accesoriilor sau depozitarea utilajului. Această măsură de securitate face să se evite o pornire accidentală a utilajului electric. d) Depozitați utilajele electrice pe care nu le folosiți la un loc inaccesibil copiilor. Nu permiteți ca utilajul electric să e folosit de persoane care nu au cunoștința lui sau nu au citit aceste instrucțiuni. Utilajele electrice sunt periculoase atunci când sunt operate de persoane fără experiență. e) Întrețineți cu grijă sculele electrice. Controlați dacă piesele mobile funcționează perfect și nu înțepenesc, dacă nu sunt plesnite și defectate în așa măsură încât să inuențeze negativ funcția sculei electrice. Înainte de folosire, dați la reparat piesele defecte. Cauza multor accidente constă în utilajele electrice prost întreținute. f) Întrețineți uneltele de tăiere ascuțite și curate. Sculele de tăiere cu lamele ascuțite și întreținute cu grijă se blochează mai puțin frecvent și sunt dirijate cu mai multă ușurință. g) Folosiți aparatele electrice, accesoriile, echipa

mentele, etc. conform acestor instrucțiuni. În același timp, aveți în vedere condițiile de lucru și activitatea pe care o desfășurați. Utilizarea aparatelor electrice în alte scopuri decât cele prescrise, poate duce la situații periculoase.

5) Utilizarea și îngrijirea sculelor cu acumulator

a) Încărcați bateriile numai în încărcătoare reco

mandate de producător. Încărcătorul adecvat numai unui anumit tip de baterii, respectiv acumu- latoare, este expus pericolului de incendiu în cazul utilizării acestuia cu alte acumulatoare. b) La această sculă electrică folosiți numai acumu

latoarele care îi sunt destinate. Utilizarea altor acumulatoare pot avea ca urmare accidente și pericol de incendiu. c) Nu lăsați acumulatorul neutilizat în apropierea agrafelor de birou, monedelor, cheilor, cuielor, șuruburilor sau a altor obiecte mici din metal care ar putea duce la crearea punților de con

tact. Scurtcircuitul între contactele acumulatorului poate avea ca urmare arsuri sau incendii. d) La o utilizare incorectă, lichidul ar putea să se verse din acumulator. Evitați contactul cu acesta. În cazul unui contact întâmplător, clătiți cu apă. În cazul în care lichidul a pătruns în ochi, apelați și la asistența medicului.Pierderile de lichid din baterie pot provoca iritarea pielii sau arsuri.

a) Aparatul electric poate reparat numai de un personal tehnic autorizat și numai cu ajutorul pieselor de schimb originale. Astfel se va asigura păstrarea securității utilajului. ROMÂNIA RO105 Cauzele şi prevenirea reculului: Reculul poate lua naştere atunci când vârful şinei de ghidaj se atinge de obiect sau când lemnul se încon- voaie iar lanţul ferăstrăului se împănează în tăietură. Contactul cu vârful şinei de ghidaj poate duce în multe cazuri la faptul că operatorul, pe neaşteptate, dă înapoi, în urma acestei mişcări şina de ghidaj sare în sus, în direcţia operatorului. Împănarea lanţului ferăstrăului în partea de sus a şinei de ghidaj poate să o proiecteze repede înapoi în direcţia operatorului. Fiecare reacţie de acest fel poate duce la pierde- rea controlului asupra ferăstrăului, putând să vă accidentaţi grav. Nu contaţi în exclusivitate numai pe instalaţiile de securitate montate pe ferăstrău. În calitate de utilizator al ferăstrăului cu lanţ ar trebui să luaţi diferite măsuri pentru a putea lucra fără accidente. Reculul este rezultatul folosirii neindicate sau eronate a sculelor electrice. Acesta poate evitat cu ajutorul unor metode adecvate de preventive, descrise mai jos: Reculul este rezultatul unei utilizări incorecte sau necorespunzătoare a sculelor electrice.

• Țineți ferăstrăul ferm cu ambele mâini, strângeți mânerul ferăstrăului cu lanț între degetul mare și restul degetelor. Corpul și brațele trebuie să e într-o poziție care să vă permită să faceți față forței de recul. Dacă se vor lua măsuri adecvate, operatorul poate să stăpânească forța de recul.

• Limitatoare de profunzime prea mici majorează riscul de recul. Respectaţi prescripţiile naţionale şi prescripţiile aferente utilizării ferăstraielor cu lanţ.

• Fiţi atenţi ca în timpul transportului să nu intervină iederi de combustibil sau ulei. Praful care apare când se lucrează cu această sculă poate dăunător sănătăţii şi prin urmare nu trebuie să atinga corpul. Purtaţi o mască de protecţie corespunzătoare împotriva prafului.

• Respectați instrucțiunile producătorului referitor la îngrijirea și întreținerea ferăstrăului cu lanț. Limitatorii de adâncime cu o înălțime redusă, majorează tendința de formare a reculului. Alte instrucțiuni de securitate Asigurați-vă o iluminare sucientă, respectiv condiții de iluminare bună atunci când lucrați cu utilajul. Atenție la mersul înapoi, pericol de împiedi- care! Înlăturați imediat din spațiul de lucru crengile /nodu

rile retezate, veți evita astfel accidentările. În cazul blocării lanțului ferestrăului, deconectați imediat utilajul și scoateți din el bateria înlocuibilă, după aceea înlăturați obiectul. Înainte de a introduce bateria, asigurați-vă că utilajul este deconectat. Este interzisă închiderea întrerupătorului și comuta

torului de siguranță. Nu operați scule electrice cu întrerupătorul defect. Întrerupătorul defect trebuie înlocuit de service- ul pentru clienți. Scula electrică care nu poate conectată sau deconectată este periculoasă și trebuie reparată. Înainte de ecare utilizare, vericați rezistența și așezarea corectă a tuturor îmbinărilor cu șuruburi și cuplare, instalațiile de protecție, dacă toate părțile mobile au o funcționare corectă. Este strict interzis a se demonta, ajusta și înlătura intenționat instalațiile de protecție aate pe utilaj sau a se amplasa pe utilaj instalații de protecție străine. Nu operați un utilaj atâta timp cât este deteriorat sau are instalațiile de protecție defecte. Înlocuiți piesele uzate și dseteriorate. Nu folosiți instalația în apropierea lichidelor sau gazelor inamante. În caz de scurt circuit, există pericol de incendiu și explozie. Nu folosiți instalația în apropierea lichidelor sau gazelor inamante. În caz de scurt circuit, există pericol de incendiu și explozie. Nu folosiți instalația în apropierea lichidelor sau gazelor inamante. În caz de scurt circuit, există pericol de incendiu și explozie. Avertizare: Această sculă electrică generează în timpul operării un câmp magnetic. Acest câmp, în anumite circumstanțe, poate interfera cu funcția implanturilor medicale active sau pasive. Pentru a reduce riscul unui accident grav sau mortal, recomandăm persoanelor cu implanturi medicale ca, înainte de a opera utilajul, să consulte medicul său și producătorul implantului medical. Baterie La o utilizare necorespunzătoare sau utilizând un acumulator defect pot avea loc scăpări de aburi. Aduceți aer proaspăt și, în caz de probleme, apelați la asistența medicului. Aburii pot irita căile respiratorii. ROMÂNIA RO106

ROMÂNIA Pericol de incendiu! Pericol de explozie! Niciodată nu utilizați acumulatoare deteriorate, defectate sau deformate. Nu deschideți niciodată acumulatorul, nu-l deteriorați și nu-l lăsați să cadă pe jos. Niciodată nu încărcați bateriile într-un mediu cu acizi și substanțe ușor inamabile. Protejați bateria de căldură și foc. Folosiți acumulatorul numai la temperatura mediului de la 10°C până la +40°C. Nu o depuneți niciodată pe corpurile de încălzit și nu o expuneți unei radiații solare puternice pentru o perioadă îndelungată. După o solicitare puternică, lăsați utilajul să se răcească mai întâi. Scurtcircuit - nu faceți punte între contactele acumulatorului cu piese metalice. În caz de lichidare, transport sau depozitare, acumulatorul trebuie ambalat (pungă de plastic, cutie) sau trebuie să i se lipească contactele. Instrucțiuni de lucru Acumulatoarele se livrează doar parțial încărcate. Înaintea primei utilizări trebuie încărcate complet.

• Dacă utilajul funcționează încet sau se oprește, încărcați acumulatorul.

• Acumulatorul Li-ion poate încărcat oricând fără să i scurteze durata de viață. Întreruperea procesului de încărcare nu va afecta acumula

• Acumulatorul Li-ion este protejat de celula electronică de protecție „Electronic-Cell protec

tion” împotriva descărcării profunde.

• O perioadă de funcționare vădit mai scurtă a bateriei încărcate înseamnă că bateria este consumată și că trebuie înlocuită. Utilizați numai baterii de schimb originale Întreţinere Înainte de toate lucrările de reglare, curățare și întreținere, scoateți din utilaj bateria înlocuibilă. Reparațiile și lucrările care nu sunt descrise în prezen

tul manual pot efectuate numai de personal calicat și autorizat . Utilizaţi numai accesorii şi piese de schimb originale. Utilizați numai ulei pentru lanțuri biodegradabil. Întreține utilajul în stare curată, în special oriciile de aerisire. Nu stropiți niciodată cu apă corpul utilajului! Nu folosiţi solvenţi, lichide inamabile sau toxice pentru curăţarea pistolului. Utilizaţi în acest scop o cârpă umedă; vericaţi mai întâi ca ştecărul să e scos din priză. Tratați toate piesele mobile cu ulei ecologic. Curățați cu grijă lanțul ferăstrăului și sabia. Ștergeți cu o cârpă muiată în ulei sau aplicați un spray pentru tratarea metalelor. Lanțurile și săbiile teșite, îndoite sau deteriorate trebuie înlocuite. Numai un utilaj întreţinut şi îngrijit cu regularitate po

ate de un ajutor real. Întreţinerea şi grija insucientă de utilaj poate duce la accidente neprevăzute. În caz de necesitate, veți găsi lista pieselor de schimb pe pagina www.guede.com. Depozitați utilajul într-un loc uscat. Lichidare Instrucțiunile pentru lichidare rezultă din pictograme- le amplasate pe utilaj sau ambalaj. Aparate defecte şi /sau lichidate trebuie să e predate la punctele de colectare corespunzătoare. Lichidați acumulatoarele în mod ecologic. Acumulatoarele Li-ion se supun obligației unei lichidări speciale. Dați spre lichidare acumulatoarele defecte unui centru specializat. Înainte de casarea utilajului, trebuie scos acumulatorul din el. Acumu- latoarele deteriorate pot dăuna mediului și sănătății dumneavoastră atâta timp cât pierd aburi sau lichide toxice. De aceea, niciodată nu trimiteți prin poștă vreun acumulator deteriorat. Apelați, vă rog, la centrul local de reciclare. Lichidați acumulatorul în stare descărcată. Recomandăm a se lipi polii cu bandă adezivă pentru a le proteja de scurtcircuit. Niciodată nu deschideți acumulatorul. Lichidarea ambalajului de transport Ambalajul protejează utilajul în timpul transportu- lui împotriva deteriorărilor. Materialele de ambalaj sunt alese de regulă în funcţie de aspecte ecolo- gice plauzibile şi de modul de lichidare, de aceea acesteapot reciclate. Înapoierea ambalajelor în circuitul de materiale economiseşte materiile prime şi reduce cheltuielile pentru lichidarea deşeurilor.Părţi ale ambalajului (de ex. folie, stiropor®) pot prezenta pericol pentru copii.Asiguraţi ca copiii să nu aibă acces la aceste părţi ale ambalajului şi lichidaţi-le cât mai repede. Pericol de asxiere! Asiguraţi ca copiii să nu aibă acces la aceste părţi ale ambalajului şi lichidaţi-le cât mai repede. Lichidați uleiul uzat în mod ecologic!107

Garanţie Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului. Garanţia se referă în exclusivitate la defecţiunile pro

vocate de defectele de material sau de producţie. La reclamaţia în perioada de garanţie trebuie prezentat documentul de achiziţie original, cu data vânzării. Garanţia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forţată, defectarea prin intervenţie străină sau cu obiecte străine. Nerespectarea modului de utilizare şi de montaj ca şi uzura normală de asemeni nu intră în garanţie. Informații importante pentru client Atragem atenția că înapoierea utilajului în timpul pe

rioadei de garanție și după aceasta trebuie efectuată numai în ambalajul original. Această măsură este luată pentru a se evita deteriorarea inutilă în timpul transportului și soluționarea deseori controversată a acesteia. Utilajul este protejat în mod optim numai în ambalajul original, astfel este asigurată și soluționarea rapidă și fără piedici a reclamației. Service Aveţi întrebări de ordin tehnic? Reclamaţii? Aveţi nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secţia de Servis vă vom ajuta în mod rapid şi nebirocratic. Vă rugăm să ne ajutaţi să vă ajutăm. Pentru ca utilajul dvs. să poată identicat în caz de reclamaţie, avem nevoie de numărul seriei, numărul comenzii şi de anul de producţie. Toate aceste date le veţi găsi pe plăcuţa de tip. Pentru ca toate aceste date să e mereu la îndemână, vă rugăm să le notaţi mai jos. Nr. serie: Nr. comandă: An de producţie: Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail] ROMÂNIA108 Plan de vericări şi întreţinere În general Ferăstrăul întreg Corp de plastic Lanţ de ferăstrău Şina ferăstrăului Roată lanţ Frână lanţ Curăţaţi cu regularitate partea externă Vericaţi cu regularitate la un atelier autorizat. Controlaţi surile şi crăpăturile. Daţi cu regularitate la ascuţit. Curăţaţi cu regularitate. Curăţaţi cu regularitate. Control regulat a funcţiunii. Înclinați spre înainte maneta de protecție, lanțul ferăstrăului se va opri. Înaintea ecărei puneri în funcţiune Lanţ de ferăstrău Şina ferăstrăului Lubriere lanţ Frână lanţ Frână de oprire Comutator ON/OFF Închizătorul rezervorului de ulei Controlaţi gradul de deteriorare şi ascuţire Controlaţi întinderea lanţului. Vericarea funcţiunii. Vericarea funcţiunii. Înclinați spre înainte maneta de protecție, lanțul ferăstrăului se va opri. Vericarea funcţiunii. Vericarea funcţiunii. Controlaţi etanşeitatea. În caz de defectare, apelaţi pentru reparaţie la un atelier autorizat. După ecare scoatere din funcţiune Şina ferăstrăului Brăţară şină Curăţaţi oriciul pentru turnarea uleiului. Curăţaţi în deosebi canelura de ungere. Depozitare Rezervor pentru uleiul de lanţ. Lanţ de ferăstrău / Şina ferăstrăului Ferăstrăul întreg Evacuaţi. Demontaţi, curăţaţi, ungeţi uşor cu ulei. Curăţaţi ghidajul conducător al şinei ferăstrăului. Depozitaţi în siguranţă într-o încăpere uscată. După o perioadă mai lungă de depozitare, daţi ferăstrăul electric la vericat într-un atelier autorizat (resturile de ulei pot rezinica şi înfunda supapa pompei de ulei) Înlăturare defecțiune Defecţiune Sistem Urmărire Cauză Ferăstrăul nu funcţionează Electromotorul nu funcţionează Lipseşte alimentarea Bateria este goală Frâna lanţului activată Putere insucientă Perii de carbon Perii de cărbune Perii de cărbune uzate Lipseşte lubrierea lanţului Rezervor de ulei / Pompă de ulei Pe lanţul ferăstrăului nu se aă ulei Rezervorul de ulei este gol, Canelura conducătoare de ulei este îmbâcsită Frână lanţ Frână Lanţul ferăstrăului nu se opreşte prompt Banda frânei consumată Frână de oprire Frână Lanţul ferăstrăului se opreşte Perii de cărbune uzate

Modul de evaluare a conformităţii

Nivelul garantat al puterii sunetului

Împuternicit să elaboreze documentaţia tehnică.

Modul de evaluare a conformităţii

Nivelul garantat al puterii sunetului

Împuternicit să elaboreze documentaţia tehnică.
