GEBRUIKSAANWIJZING 31881 Berger & Schröter

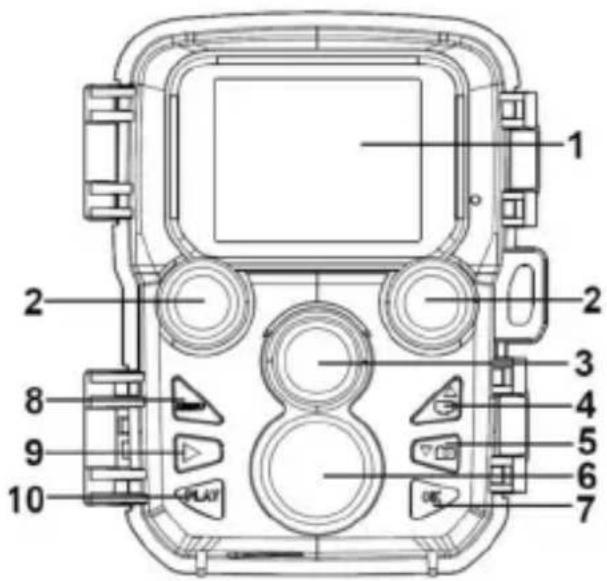

6. Bewegingssensor (voor)

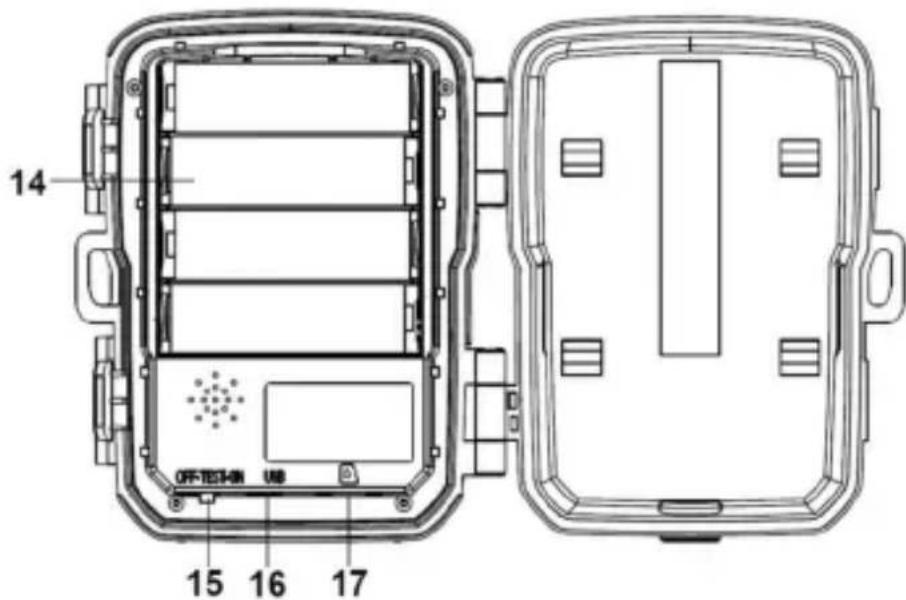

Stroomvoorziening Plaats eerst de batterijen alvorens de camera te gebruiken.

• Ontgrendel de camera en open het batterij-compartiment. Plaats 4 stuks 1,5V AA-batterijen. Let op de juiste polariteit (+/-).

• Als de camera te weinig stroom krijgt, sluit de camera dan aan op een netadapter (niet meegeleverd) voor de stroomvoorziening.39 Geheugenkaart plaatsen Neem een micro-SD kaart en doe deze in de camera om bestanden op te kunnen slaan. De kaart moet eerst geformatteerd worden om te kun- nen opnemen.

• Ondersteuning micro-SD kaart, t/m 32 GB. Aanbevolen wordt een high-speed kaart klasse 6 of hoger.

• Om slecht functioneren te voorkomen moet de geheugenkaart ver uit de buurt gehouden worden van water, sterke trillingen, stof, warmte- bronnen en direct zonlicht.

• Steek de geheugenkaart niet geforceerd in de sleuf. Houd rekening met de markering op de camera.

• Wacht voor het eerste gebruik tot de geheugenkaart op kamertem- peratuur is. De elektronische componenten van de camera zijn gevoelig voor omgevingstemperatuur en vochtigheid. Bescherm de camera bij gebruik buitenshuis.

• Als de geheugenkaart vol is, stopt de camera automatisch met het maken van opnames.

• Druk voorzichtig tegen de rand van de kaart om deze uit de camera te halen. Basisbediening De camera in- en uitschakelen Zet de Mode-knop op “Test/On” om de camera in te schakelen. Zet de Mode-knop op “Off” om de camera uit te schakelen. Systeem-setup Zet de Mode-knop op “Test”, daarna kunt u het systeem instellen.

1. Druk op de Menu-knop om het setup-menu te openen.

2. Druk op de Up/Down-knop om door het menu te scrollen. Druk dan

op de OK-knop om bij het optie-menu te komen.

3. Druk op de Up/Down-knop om alle opties te bekijken. Druk op de

OK-knop om opties te bevestigen.

4. Druk opnieuw op de Menu-knop om terug te gaan naar het vorige

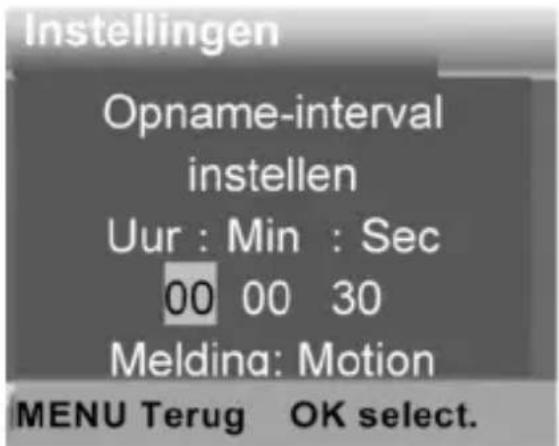

menu of om het setup-menu te verlaten.40 Setup-menu en functies: Modus Stel de modus in. In foto-modus maakt de camera alleen foto's. In video-modus neemt de camera alleen video op. In foto&video-modus maakt de camera eerst een foto en begint dan met de video-opname. Opties: Foto / Video / Foto&Video. Fotoresolutie Stel de resolutie voor stilstaande beelden in. Opties: 16MP(4608x3456P) / 12MP(4000x3000P) / 8MP(3264x2448P) / 5MP(2592x1944P) / 3MP(2048x1536P) / 1MP(1280x960P). Serieopname Stel het aantal foto's per opname in. In foto-modus zal de camera ach- terelkaar foto's maken. Opties: 1 foto / 2 foto's achterelkaar / 3 foto's achterelkaar. Videoresolutie Stel de video-resolutie in. De lengte van de op te nemen video is afhan- kelijk van de resolutie. Opties: 1920x1080P / 1280x720P / 720x480P / 640x480P / 320x240P. TL videoresolutie Stel de resolutie voor tijdsinterval-video (time lapse) in. Opties: 2592x1944P / 2048x1536P. Videolengte Stel de tijdsduur voor het opnemen van een videoclip in. De kortste tijd is 3 seconden en de langste tijd is 10 minuten. Opties: 3 seconden ~ 10 minuten. Geluidsopneme Activeer deze functie om de camera geluid te laten opnemen bij video- opnames. Opties: Aan / Uit .41 Opname-interval Stel de opname-vertraging in als de camera de beweging registreert. Tijdens deze ingestelde tijd zal de camera geen beelden of video opne- men. Deze functie kan voorkomen dat er te veel van hetzelfde wordt opgeslagen en bespaart geheugencapaciteit. Opties: 5 seconden ~ 60 minuten. IR-afstand Stel de afstand voor infrarood-herkenning in. Opties: Dichtbij / Gemiddeld / Ver. Gevoeligheid bewegingssensoren Stel de gevoeligheid van de sensor in. Bij weinig omgevingsinvloeden binnenshuis kiest u “Laag”. Buitenshuis bij normale omstandigheden kiest u “Gemiddeld”. Kies “Hoog” als de omgevingsinvloeden buiten- shuis groot zijn. De temperatuur kan de gevoeligheid van de sensor eve- neens beïnvloeden.“Hoge gevoeligheid” is van toepassing op milde temperaturen, “Lage gevoeligheid” op koude omstandigheden. Opties: Laag / Gemiddeld / Hoog. Doel-opnametijd Stel de doel-opnametijd in. Zoals op de afbeelding hieronder is te zien, kunt u de start- en stoptijd instellen. De camera zal alleen binnen deze tijden werken. Buiten deze tijden zal de camera stand-by staan. Opties: Aan / Uit.42 Time lapse-opname In het Tijdsinterval-menu zijn drie opties mogelijk. [Normaal]: De camera zal automatisch in het ingestelde tijdsinterval foto's maken. Bij een tijdsinterval van 1 uur bijvoorbeeld zal de camera elk uur een foto maken. Als u wilt observeren hoe een plant tot bloei komt, zal de camera 24 foto's maken in 24 uur om het hele proces van tot bloei komen op te nemen. [TL Video]: U kunt het tijdsinterval instellen van 1 seconde tot 24 uur. Bij een interval van 1 uur bijvoorbeeld zal de camera elk uur een foto maken. Als de camera 24 uur aan staat, zullen er 24 foto's worden gemaakt. Deze foto's worden samengevoegd tot een video. [Uit]: Beëindig de tijdsinterval-functie. Taal Stel de taal voor het display in. Opties: Engels / Duits / Deens / Fins / Zweeds / Spaans / Frans / Itali- aans / Nederlands / Portugees / Vereenvoudigd Chinees / Japans. Airdeloze Capture Stel de camera in voor video-opname in loops. Opties: Aan / Uit.43 Tijd & datum Stel de datum en tijd in. Datum-formaat: dd/mm/yyyy, yyyy/mm/dd, mm/dd/yyyy. Tijd-formaat: 24h, 12h. Selecteren met de „naar rechts'-knop. Gebruik de Up/Down-knop om de waarde te wijzigen. Druk op de OK-knop om te bevestigen. Opties: Tijd&datum instellen / Tijd-formaat / Datum-formaat. Fotostempel Voorzie de foto's van een datum&tijd-stempel of niet. Opties: Tijd&datum / Datum / Uit. wachtwoord bereiliging Stel het wachtwoord in dat bij het aanzetten van de camera gevraagd wordt. Het wachtwoord bestaat uit vier cijfers, elk cijfer van 0 t/m 9. Als u het wachtwoord bent vergeten, kunt u de camera resetten. Alle waardes worden dan teruggezet naar de fabrieksinstellingen. Opties: Aan / Uit. Geluidssignaal Stel het geluid in voor de bediening van de knoppen. Opties: Aan / Uit. Geheugenkaart formatteren Door het formatteren van de geheugenkaart worden alle gegevens de- finitief gewist. Nieuwe geheugenkaarten of kaarten die zijn gebruikt in een ander apparaat moeten eerst worden geformatteerd. Opties: Ja / Nee. Serialnr Stel een uniek serienummer in voor de camera. Het nummer bestaat uit vier tekens, elk teken van 0 t/m 9 en A t/m Z. Opties: Aan / Uit.44 Instellingen resetten Zet de camera terug naar de standaard fabrieksinstellingen inclusief wachtwoord, serienummer etc. Opties: Aan / Uit. Versie Raadpleeg de firmware-informatie van de camera. Foto's maken, video opnemen, afspelen Zet de Mode-knop op “Test”. In deze modus kunt u handmatig foto's maken, video opnemen en bestanden afspelen.

• Foto's maken: druk op de Foto-knop om naar de foto-modus te gaan. Druk op de Shot-knop om een foto te maken.

• Video opnemen: druk op de Video-knop om naar de video-modus te gaan. Druk op de Shot-knop om de opname van een video-clip te starten. Druk nogmaals op de Shot-knop om de opname te stoppen.

• Afspelen: druk op de Play-knop om in het afspeel-menu te komen. Druk op de Up/Down-knop om door de foto's of video's te scrollen. Druk op de OK-knop om een video af te spelen. Druk nogmaals op de OK-knop om de video te pauzeren. Druk op de Menu-knop om het af- spelen te stoppen. Druk nogmaals op de Play-knop om de afspeel- modus te verlaten. Afspeel-menu: video. Opties: Annuleren / Verwijderen.

2) Verwijder alle bestanden: verwijder alle foto's en video's op de

geheugenkaart. Opties: Annuleren / Verwijderen.

3) Activeer diashow: toon de foto's achterelkaar als diashow. Elke foto

wordt 3 seconden getoond. Druk op de OK-knop om de diashow te stoppen.

4) Beveilig tegen overschrijven: vergrendel het bestand. Dit voorkomt

het per ongeluk wissen van het bestand. Opties: Write-protect huidig bestand / Write-protect alle bestanden / Ontgrendel huidig bestand / Ontgrendel alle bestanden.45 Working-modus Zet de Mode-knop op “On”. Na het aanzetten van de camera volgt een countdown van 15 seconden op het display. Dan gaan de leds en het display uit. De camera zal nu zelfstandig functioneren en in stand-by modus gaan. Als er wilde dieren binnen het detectiebereik van de bewegingssensoren komen, wordt de camera geactiveerd en zal deze de beweging herken- nen. Als de wilde dieren zich blijven bewegen in de detectie-zone van de sensor, zal de camera automatisch foto's nemen of een video opnemen. Als de wilde dieren de detectie-zone van de bewegingssensoren ver- laten, wordt de camera gedeactiveerd en keert deze terug naar de stand-by modus. Nachtmodus In nachtmodus kunnen de beelden alleen in zwart/wit worden weergegeven. Als er bij donker lange tijd video wordt opgenomen, kan een te lage bat- terijspanning een nadelige invloed hebben op de functie van het appa- raat. Neem daarom 's nachts geen video op bij een lage batterijspanning. Gebruik van de muurbeugel U kunt de camera bevestigen aan de muur of een boom met de meegeleverde muurbeugel. Alvorens de muurbeugel te bevestigen, dient u te controleren of alle aanwezige schroeven stevig vast zitten. De beste montage-hoogte is ongeveer 1 meter vanaf de grond. Componenten 1 Statief-schroef 2 Vergrendeling 3 Scharnierbouten 4 Boorgaten 5 Inbussleutel 6 Muurpluggen 7 Schroeven46 De muurbeugel bevestigen Benodigd gereedschap

• Kruiskopschroevendraaier Waarschuwing

• Controleer of er zich geen elektrische leidingen, waterleidingen of ver- warmingsbuizen op de te boren plek bevinden.

• De meegeleverde muurpluggen zijn alleen geschikt voor montage in beton of steen. Controleer voor de montage of de pluggen daadwerke- lijk geschikt zijn voor de gewenste installatie-plek. Het bevestigingsma- teriaal moet geschikt zijn voor de desbetreffende locatie. Raadpleeg bij twijfel een vakman. Installatie

• Markeer de boorgaten door de voet van de muurbeugel op de gewen- ste plek te houden en de positie van de gaten te markeren.

• Boor de gaten met een boormachine voorzien van een 6 mm-boor en plaats de pluggen volledig verzonken in de muur.

• Schroef de muurbeugel aan de muur met de meegeleverde bouten/schroeven.

• Plaats de camera op de statief-schroef en draai deze ongeveer drie slagen vast.

• Draai de camera in de gewenste richting en zet hem vast met de ver- grendeling.

• Voor de uiteindelijke positie van de camera de twee scharnierbouten een beetje los draaien, de camera afstellen en vastzetten door de twee scharnierbouten weer vast te draaien.47 Bestanden op de computer zetten Er zijn twee manieren om bestanden vanaf de geheugenkaart op de computer te zetten:

• Door de geheugenkaart in een kaartlezer te plaatsen.

• Door de camera met de meegeleverde USB-kabel met een computer te verbinden. Gebruik van een kaartlezer

1. Haal de geheugenkaart uit de camera en plaats deze in een

kaartlezer. Verbind dan de kaartlezer met een computer.

2. Open [Mijn Computer] of [Windows Explorer] en dubbelklik op het

icoontje van de geheugenkaart.

3. Kopieer de foto's of video's van de geheugenkaart naar uw com-

puter. De camcorder met een PC verbinden via de USB-kabel

1. Verbind de camera met een computer via de USB-kabel. Zet de cam-

era aan, op het scherm verschijnt ”MSDC“.

2. Open [Mijn Computer] of [Windows Explorer]. Er wordt een „Externe

harde schijf" weergegeven in de lijst. Dubbelklik op het icoontje van deze schijf om de inhoud te bekijken. Alle bestanden zijn opgeslagen in de map ”DCIM”.

3. Kopieer de foto's of bestanden naar uw computer.48
