INSTRUKCJA OBSŁUGI 31881 Berger & Schröter

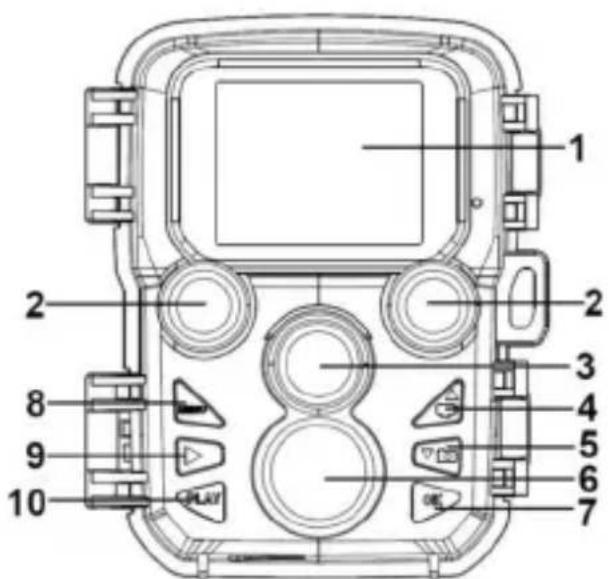

2. Lampa błyskowa LED IR

4. Przycisk W górę / Wideo

5. Przycisk W dół / Nagrywanie

6. Przedni czujnik ruchu

7. Przycisk OK / Przycisk wyzwalający

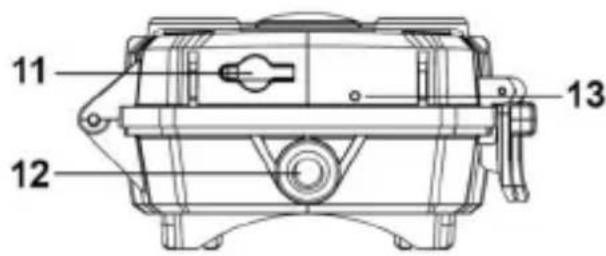

11. Podłączenie adaptera

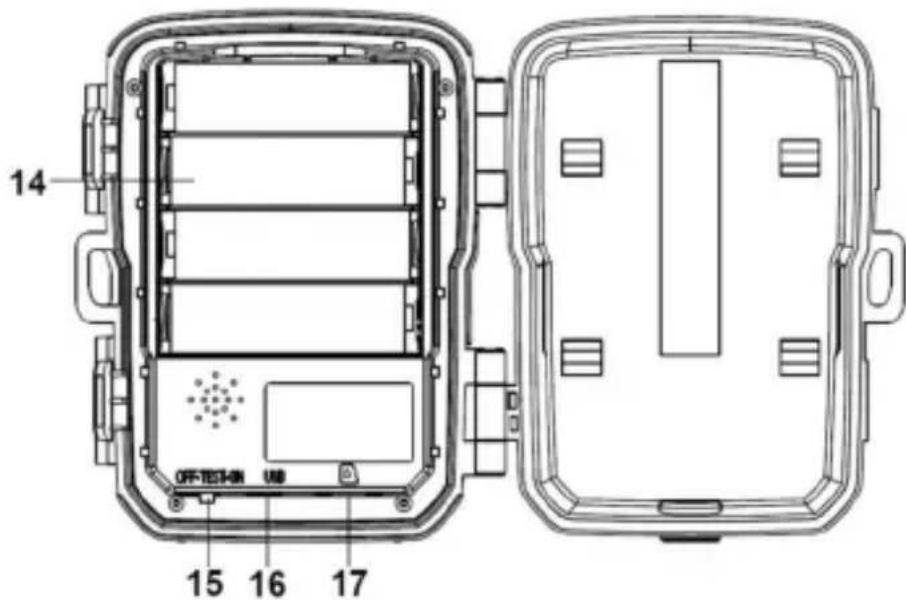

Zasilanie Przed użyciem kamery należy umieścić w niej baterie.

• Komorę baterii można znaleźć otwierając kamerę. Włożyć 4 baterie 1,5 V AA. Zwrócić uwagę na prawidłową biegunowość.

• W przypadku niskiego poziomu naładowania baterii, podłączyć ka- merę do przewodu zasilającego (nie wchodzi w zakres dostawy).51 Wkładanie karty pamięci Przygotować kartę microSD i włożyć ją do kamery w celu zapisu da- nych. Sformatować kartę pamięci przed rozpoczęciem robienia zdjęć lub filmów.

• Kamera obsługuje karty microSD o pojemności do 32 GB. Zaleca się stosowanie kart wysokiej szybkości, tj. klasy 6 lub wyższej.

• Aby zapobiec nieprawidłowemu działaniu kartę pamięci należy trzy- mać z dala od wody, silnych wibracji, kurzu, źródeł ciepła i bezpośred- niego światła słonecznego.

• Nie używać siły podczas wkładania karty pamięci do kamery. Postępować zgodnie z oznaczeniami umieszczonymi na kamerze.

• Podczas pierwszego uruchomienia odczekać, aż karta pamięci osiągnie temperaturę otoczenia. Z uwagi na temperaturę i wilgotność otoczenia możliwe jest wystąpienie zwarcia w kamerze. Podczas użyt- kowania kamery na zewnątrz zwrócić uwagę, aby była ona odpowiednio zabezpieczona.

• W przypadku pełnej karty pamięci nagrywanie zostaje automatycznie zatrzymane.

• Nacisnąć delikatnie krawędź karty pamięci microSD, aby ją wyjąć. Podstawowa obsługa Włączanie i wyłączanie kamery Ustawić przełącznik trybu w położeniu „Test / On”, aby włączyć kamerę. Ustawić przełącznik trybu w położeniu „Off”, aby wyłączyć kamerę. Konfiguracja systemu Ustawić przełącznik trybu w położeniu „Test”, aby dokonać ustawienia parametrów systemowych.

1. Nacisnąć przycisk Menu, aby wejść do menu ustawień.

2. Nacisnąć przycisk W górę / W dół, aby przeglądać całe menu.

Następnie nacisnąć przycisk OK, aby otworzyć interfejs opcji.

3. Nacisnąć przycisk W górę / W dół, aby przeglądać dostępne opcje.

Następnie nacisnąć OK, aby potwierdzić opcje.

4. Nacisnąć ponownie przycisk Menu, aby powrócić do poprzedniego

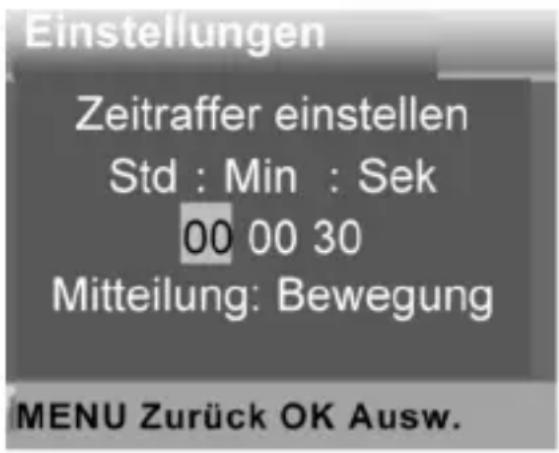

menu lub wyjść z menu ustawień. Menu ustawień i funkcje przedstawiają się w sposób opisany poniżej:52 Tryb Ustawić tryb pracy. W trybie fotografowania kamera robi wyłącznie zdjęcia. W trybie wideo kamera nagrywa wyłącznie filmy. W trybie Foto & Wideo kamera w pierwszej kolejności robi zdjęcie, a następnie rozpoczyna nagrywanie filmu. Opcje: [Foto / Wideo / Foto & Wideo]. Rozdzielczość obrazu Ustawić rozdzielczość zdjęć. Opcje: 16MP(4608x3456P) / 12MP(4000x3000P) / 8MP(3264x2448P) / 5MP(2592x1944P) / 3MP(2048x1536P) / 1MP(1280x960P). Zdjęcia seryjne Ustaw liczbę zdjęć w trybie wykonywania zdjęć seryjnych. W trybie fo- tografowania kamera robi zdjęcia seryjne. Opcje: 1 zdjęcie / 2 zdjęcia w jednej serii / 3 zdjęcia w jednej serii. Rozdzielczość wideo Ustawić rozdzielczość wideo. Im wyższa rozdzielczość, tym krótszy czas zapisu wideo. Opcje: 1920x1080P / 1280x720P / 720x480P / 640x480P / 320x240. Rozdzielczość wideo nagrywania poklatkowego Ustawić rozdzielczość wideo nagrywania poklatkowego. Opcje: 2592x1944P / 2048x1536P. Długość wideo Ustawić czas trwania nagrywania klipów wideo. Najkrótsze możliwe ustawienie wynosi 3 sekundy, najdłuższe 10 minut. Opcje: 3 sek ~ 10 min. Nagrywanie dźwięku Po wybraniu tej funkcji kamera zarejestruje nagrania wideo z nagraniami dźwiękowymi. Opcje: Wł./ wył.53 Odległość fotografowania Ustawić czas opóźnienia nagrywania, po którym kamera rozpocznie wykrywanie ruchu. Po upływie wybranego czasu kamera przestaje robić zdjęcia lub nagrywać filmy. Ta funkcja może uniemożliwić wykonanie zbyt wielu nagrań jednego wydarzenia i zaoszczędzić miejsce do zapisu danych. Opcje: 5 sek ~ 60 min. Odległość IR Ustawić odległość nagrywania w podczerwieni. Opcje: Mała / średnia / duża. Wrażliwość czujnika ruchu Ustawić czułość czujnika. Jeśli oddziaływanie otoczenia w pomieszczeniach wewnętrznych jest niewielkie, można wybrać opcję „mała”. Na zewnątrz, w warunkach normalnych należy wybrać opcję „średnia”. Użyć opcji „duża”, gdy oddziaływanie otoczenia na zewnątrz jest bardzo silne. Temperatura może również wpływać na czułość czu- jnika. W ciepłe dni należy wybrać opcję „wysoka czułość”. „Niska czułość” jest używana w niskich temperaturach. Opcje: Niska/średnia/wysoka. Docelowy czas nagrywania Ustawić docelowy czas nagrywania. Jak pokazano na poniższym ry- sunku istnieje możliwość ustawienia czas rozpoczęcia i zakończenia na- grywania. Kamera rejestruje obrazy tylko w ustawionym przedziale czasowym. Po upływie ustawionego czasu kamera pozostaje w trybie gotowości. Opcje: Wł./ wył.54 Nagrywanie poklatkowe W menu nagrywania poklatkowego dostępne są trzy opcje. [Normalne]: Kamera rejestruje obrazy automatycznie w ustawionym przedziale czasowym. Jeśli czas został ustawiony przykładowo na 1 godzinę, kamera wykona jedno zdjęcie na godzinę. Jeśli chcesz obser- wować kwitnienie rośliny, kamera wykona 24 zdjęcia w ciągu 24 godzin, aby zarejestrować cały proces kwitnienia. [Wideo poklatkowe]: Istnieje możliwość ustawienia czasu interwału. Czas ten można wybierać w przedziale od 1 sekundy do 24 godzin. Jeśli czas został ustawiony przykładowo na 1 godzinę, kamera wykona jedno zdjęcie na godzinę. Gdy kamera nagrywa przez 24 godziny, zostaną wykonane łącznie 24 zdjęcia. Zdjęcia zostaną przekonwertowane do formatu wideo. [Off]: Wyłączenie funkcji nagrywania poklatkowego. Język Ustawić język wyświetlania. Opcje: angielski / niemiecki / duński / fiński / szwedzki / hiszpański / francuski / włoski / holenderski / portugalski / chiński uproszczony / japoński. Nagrywanie ciągłe Po wybraniu tego ustawienia kamera rejestruje filmy wideo w formacie nieskończonych pętli. Opcje: Wł./ wył.55 Godzina i data Ustawić datę i godzinę w kamerze. Format daty: dd/mm/rrrr, rrrr/mm/dd, mm/dd/rrrr. Format czasu: 24 h, 12 h. Nacisnąć przycisk W prawo, aby przełączać między opcjami. Nacisnąć przycisk W górę / W dół, aby ustawić wartość. Następnie nacisnąć OK, aby potwierdzić wprowadzone wartości. Opcje: Ustawienie Godziny i daty / Formatu czasu / Formatu daty. Znacznik czasu Naniesienie lub znacznika czasu lub jego brak, tj. daty i godziny na fo- tografie. Opcje: Godzina i data / data / wył. Ochrona hasłem Ustawić hasło do używania kamery (hasło włączenia zasilania). Hasło składa się z czterech cyfr, każda cyfra to wartość od 0 do 9. W przypadku zapomnienia hasła należy zresetować kamerę. Wówczas wszystkie parametry zostaną zresetowane do ustawień fabrycznych. Opcje: Wł./ wył. Sygnał akustyczny Aktywacja/deaktywacja dźwięku klawiszy. Opcje: Wł./ wył. Formatowanie karty pamięci Formatowanie karty pamięci powoduje trwałe usunięcie wszystkich danych. Przed włożeniem nowej karty pamięci lub użyciem karty pamięci, która była wcześniej używana w innym urządzeniu, należy ją sformatować. Opcje: Tak / Nie. Nr seryjny Ustawić indywidualny numer seryjny kamery. Liczba składa się z czterech cyfr, każda cyfra to wartość od 0 do 9 oraz A do Z. Opcje: Wł./ wył.56 Przywrócenie ustawień Zresetowanie kamery, w tym hasła, numeru seryjnego, itd., do ustawień fabrycznych. Opcje: Wł./ wył. Wersja Informacje o oprogramowaniu kamery. Wykonywanie zdjęć, nagrywanie wideo, odtwarzanie Ustawić przełącznik trybu w położeniu „Test”. Ten tryb umożliwia ręczne wykonywanie zdjęć, nagrywanie filmów oraz odtwarzanie plików.

• Wykonywanie zdjęć: Nacisnąć przycisk Nagrywania, aby przejść do trybu Foto. Nacisnąć Przycisk wyzwalający, aby zrobić zdjęcie.

• Nagrywanie zdjęć: Nacisnąć przycisk Wideo, aby przejść do trybu Wideo. Nacisnąć Przycisk wyzwalający, aby rozpocząć nagrywanie klipu wideo. Nacisnąć Przycisk wyzwalający ponownie, aby zatrzymać na- grywanie klipu wideo.

• Odtwarzanie: Nacisnąć przycisk Odtwarzanie, aby otworzyć interfejs odtwarzania. Nacisnąć przycisk W górę / W dół, aby przeglądać zdjęcia i filmy. Następnie nacisnąć OK, aby odtworzyć wideo. Nacisnąć ponownie przycisk OK, aby przerwać odtwarzanie. Nacisnąć przycisk Menu, aby zatrzymać odtwarzanie. Nacisnąć ponownie przycisk odt- warzania, aby wyjść z trybu odtwarzania. Menu odtwarzania:

1) Usuwanie bieżącego pliku: Usuwanie bieżącego zdjęcia lub wideo.

Opcje: Anuluj / Usuń.

2) Usuwanie wszystkich danych: Usuwanie wszystkich zdję ć i plików

wideo z karty pamięci. Opcje: Anuluj / Usuń.

3) Aktywuj pokaz slajdów: Odtworzenie zdjęć w formie pokazu slajdów.

Każde zdjęcie będzie wyświetlane przez 3 sekundy. Następnie nacisnąć OK, aby zatrzymać odtwarzanie.

4) Ochrona przed zapisem: Zablokowanie pliku. Może to zapobiec

niechcianemu usunięciu pliku. Opcje: Ochrona przed zapisem dla bieżącego pliku / Ochrona przed zapisem dla wszystkich plików / Odblokowanie bieżącego pliku / Odblokowanie wszystkich plików.57 Tryby pracy Ustawić przełącznik trybu w położ eniu „On”. Po włączeniu kamery na ekranie pojawi się odliczanie 15 sekund. Następnie diody LED i ekran wyłączą się. Kamera rozpocznie samodzielną pracę i przejdzie w tryb gotowości. Jeśli dzikie zwierzęta znajdują się w zasięgu wykrywania czujników ruchu, kamera zostanie uruchomiona i zarejestruje przebieg ruchu. Jeśli dzikie zwierzęta nadal będą poruszały się w zakresie wykrywania czujników, kamera automatycznie wykona zdjęcia lub nagra wideo. Jeśli dzikie zwierzęta opuszczą zasięg wykrywania czujników ruchu, kamera przestanie nagrywać i włączony zostanie tryb gotowości. Tryb nocny W trybie nocnym zdjęcia można wykonywać tylko w czerni i bieli. W przypadku dłuższych nagrań wideo wieczorem niskie napięcie aku- mulatora może znacznie wpłynąć na działanie urządzenia. Nie nagrywać filmów wideo przy niskim napięciu baterii wieczorem. Użytkowanie uchwytu ściennego Za pomocą uchwytu ściennego można zamocować kamerę do ściany lub drzewa. Przed zainstalowaniem uchwytu ściennego upewnić się, że wszystkie śruby zostały dokręcone. Optymalna wysokość instalacyjna wynosi około 1 metra nad ziemią. Części

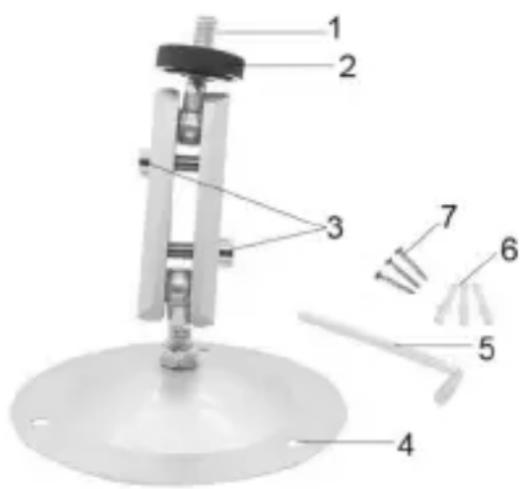

2. Nakrętka zabezpieczająca

3. Łączniki śrubowy, 4 otwory

Instalacja uchwytu ściennego Wymagane narzędzia

• Śrubokręt krzyżakowy Uwaga

• Nie wiercić w miejscu, w którym przebiegają linie energetyczne, wodne lub grzewcze.

• Dostarczone kołki rozporowe nadają się tylko do montażu w betonie lub kamieniu. Przed rozpoczęciem instalacji upewnić się, że miejsce in- stalacji jest odpowiednie do używania kołków. Materiał montażowy musi być odpowiednio dobrany do danej lokalizacji. W przypadku braku pewności w związku z powyższymi krokami należy skontaktować się ze specjalistą. Czynności instalacyjne

• Zaznaczyć otwory, przytrzymując stopę wieszaka ściennego w żą- danym miejscu instalacji i zaznaczając położenie otworów.

• Użyć wiertarki oraz wiertła 6 mm w celu wywiercenia potrzebnych ot- worów, a następnie zamontować kołki w jednej płaszczyźnie ze ścianą.

• Przykręcić uchwyt ścienny do ściany za pomocą dostarczonych śrub.

• Przymocować kamerę do śruby statywu i lekko wkręcić (około trzy obroty).

• Obrócić kamerę w żądanym kierunku i zabezpiecz ją nakrętką bloku- jącą.

• Delikatnie poluzować dwa łączniki śrubowe, aby ustawić kamerę w pozycji końcowej. Następnie wyregulować jej pozycję i ustalić położe- nie, dokręcając dwa łączniki śrubowe.59 Pobieranie plików na komputer Istnieją dwa sposoby pobierania plików z karty pamięci na komputer:

• Umieszczenie karty pamięci w czytniku kart

• Nawiązanie połączenia z komputerem przy użyciu dostarczonego kabla USB. Użycie czytnika kart

1. Wyjąć kartę pamięci i włożyć ją do czytnika kart. Następnie

podłączyć czytnik kart do komputera. 2. Otworzyć [Mój komputer] lub [Eksplorator Windows] i dwukrotnie kliknąć na ikonę „Dysk wymienny”, który reprezentuje kartę pamięci.

3. Skopiować zdjęcia lub pliki wideo z karty pamięci na komputer.

Podłączanie kamery do komputera za pomocą kabla USB

1. Podłączyć kamerę do komputera za pomocą kabla USB. Po włącze-

niu kamery na ekranie pojawi się napis „MSDC”.

2. Otworzyć [Mój komputer] lub [Eksplorator Windows]. W napędzie po-

jawi się „Dysk wymienny”. Kliknąć podwójnie symbol „Dysk wymienny”, aby wyświetlić zawartość dysku. Wszystkie pliki są przechowywane w folderze „DCIM”.

3. Skopiować dane na komputer.60
