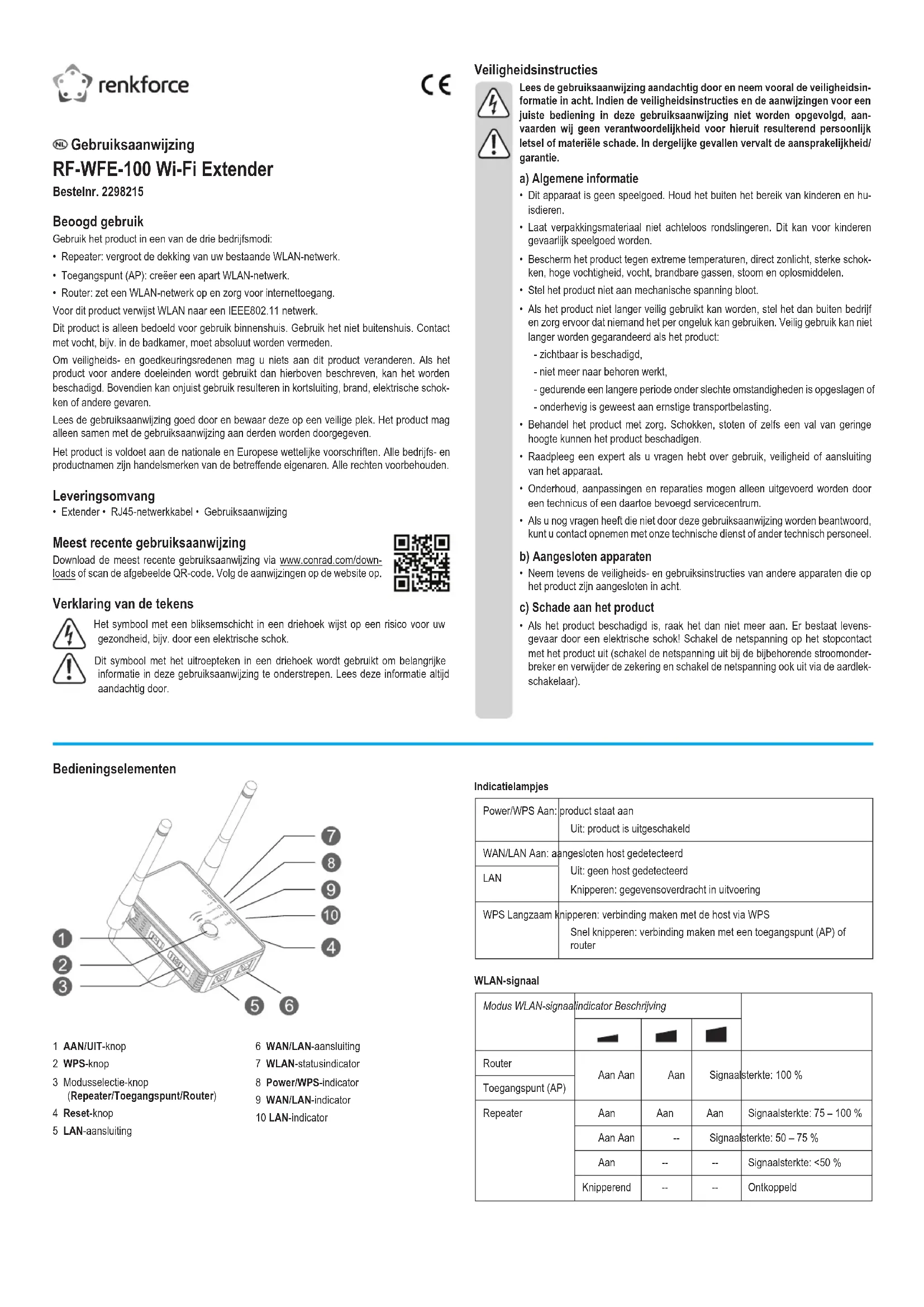

GEBRUIKSAANWIJZING RFWFE100 Renkforce

• Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en hu- isdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schok- ken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.

• Stel het product niet aan mechanische spanning bloot.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - gedurende een langere periode onder slechte omstandigheden is opgeslagen of - onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

• Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden beantwoord, kunt u contact opnemen met onze technische dienst of ander technisch personeel. b) Aangesloten apparaten

• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht. c) Schade aan het product

• Als het product beschadigd is, raak het dan niet meer aan. Er bestaat levens- gevaar door een elektrische schok! Schakel de netspanning op het stopcontact met het product uit (schakel de netspanning uit bij de bijbehorende stroomonder- breker en verwijder de zekering en schakel de netspanning ook uit via de aardlek- schakelaar). Gebruiksaanwijzing RF-WFE-100 Wi-Fi Extender Bestelnr. 2298215 Beoogd gebruik Gebruik het product in een van de drie bedrijfsmodi:

• Repeater: vergroot de dekking van uw bestaande WLAN-netwerk.

• Toegangspunt (AP): creëer een apart WLAN-netwerk.

• Router: zet een WLAN-netwerk op en zorg voor internettoegang. Voor dit product verwijst WLAN naar een IEEE802.11 netwerk. Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden. Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doeleinden wordt gebruikt dan hierboven beschreven, kan het worden beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok- ken of andere gevaren. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven. Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Leveringsomvang

• Extender • RJ45-netwerkkabel • Gebruiksaanwijzing Meest recente gebruiksaanwijzing Download de meest recente gebruiksaanwijzing via www.conrad.com/down- loads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op. Verklaring van de tekens Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok. Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd aandachtig door. Bedieningselementen 1 AAN/UIT-knop 2 WPS-knop 3 Modusselectie-knop (Repeater/Toegangspunt/Router) 4 Reset-knop 5 LAN-aansluiting 6 WAN/LAN-aansluiting 7 WLAN-statusindicator 8 Power/WPS-indicator 9 WAN/LAN-indicator 10 LAN-indicator Indicatielampjes Power/WPS Aan: product staat aan Uit: product is uitgeschakeld WAN/LAN Aan: aangesloten host gedetecteerd Uit: geen host gedetecteerd Knipperen: gegevensoverdracht in uitvoering LAN WPS Langzaam knipperen: verbinding maken met de host via WPS Snel knipperen: verbinding maken met een toegangspunt (AP) of router WLAN-signaal Modus WLAN-signaalindicator Beschrijving Router Aan Aan Aan Signaalsterkte: 100 % Toegangspunt (AP) Repeater Aan Aan Aan Signaalsterkte: 75 – 100 % Aan Aan -- Signaalsterkte: 50 – 75 % Aan -- -- Signaalsterkte: <50 % Knipperend -- -- OntkoppeldAan de slag Leer hoe u het product kunt instellen en inschakelen. Log in op de webinterface en congureer de basisinstellingen: wijzig het standaard login wachtwoord en stel de tijd in. a) Instellen en inschakelen

1. Steek de stekker van het apparaat in het stopcontact.

2. Stel de antennes af zoals in de onderstaande afbeeldingen.

3. Schakel het apparaat in. Schuif de ON/OFF schakelaar naar ON.

• Schuif de ON/OFF-schakelaar naar OFF om uit te schakelen. De Power/WPS-indicator gaat uit. b) Aanmelden bij de webinterface Vereisten:

• Het product is ingeschakeld.

• U heeft een managementapparaat (computer, tabletcomputer) beschikbaar. Standaardparameters Webinterface-adres http://ap.setup Standaard IP-adres 192.168.10.1 Standaard wachtwoord admin Standaard SSID (netwerknaam) Renkforce-2.4G

1. Breng het managementapparaat in de buurt van het product.

2. Verbind het managementapparaat aan op het product:

- Draadloos: verbinding maken met het product SSID (netwerknaam). Maak, tenzij gewi- jzigd, verbinding via de standaard SSID. - Met kabel: gebruik een netwerkkabel en maak verbinding met de LAN-aansluiting.

3. Open de webinterface:

- Open een webbrowser. - Voer http://ap.setup in de adresbalk in en start het zoeken. De interface wordt geladen. Dit neemt enige tijd in beslag. - Als de interface niet wordt geladen, typ dan het IP-adres van het product in de URL-balk en start het zoeken. Gebruik het standaard IP-adres, tenzij het gewijzigd is.

4. Wanneer de interface wordt geladen, selecteert u de

gewenste interfacetaal.

5. Voer het wachtwoord in (tenzij gewijzigd, gebruik het

standaard wachtwoord). Log in.

Het statusdashboard wordt weergegeven. c) Basisinstellingen congureren Vereisten:

• Het product is ingeschakeld.

• U bent ingelogd in de webinterface. Wijzigen van het login wachtwoord

> Login Password. Het wachtwoordmasker wordt weergegeven.

2. Voer het huidige wachtwoord in en denieer een nieuw wachtwoord.

Gebruik een sterk wachtwoord.

3. Klik op Apply (toepassen) om het wachtwoord te wijzigen.

U kunt opnieuw inloggen met het nieuwe wachtwoord na het verversen van het browser- venster. De tijd instellen

> Time Sengs (tijd instellen). Het instellingenvenster wordt geopend.

2. Tijdinstellingen toepassen:

- Selecteer de tijdzone. - Schakel SYNC Time (sync. tijd) in als u de tijd wilt synchroniseren.

3. Klik op Apply (toepassen) om de wijzigingen op te slaan.

Vervolgens Congureer een van de bedrijfsmodi: Repeater / Toegangspunt (AP) / Router. Repeater-modus In de repeater-modus wordt het product verbonden met een router of toegangspunt (AP) en herhaalt het zijn WLAN-signaal om de netwerkdekking uit te breiden. U verbindt netwerkhosts (bijv. computer of smartphone) met het product met behulp van het product SSID (netwerknaam) en het wachtwoord dat op de router of het toegangspunt (AP) is ingesteld. Het product verbinden U kunt het product via WPS of handmatig verbinden met een router of toegangspunt. Na de verbinding zendt het product een nieuwe SSID (netwerknaam) uit (tenzij deze functie is uitgeschakeld). Standaard gebruikt het de bestaande netwerk-SSID en voegt het een achter- voegsel toe in de vorm: SSID_EXT. U kunt uw eigen SSID deniëren. Vereisten:

• Het product is ingeschakeld.

• Het product bevindt zich dicht bij het router/toegangspunt waarmee u verbinding wilt maken. a) Gebruik van WPS WPS (Wi-Fi Protected Setup) moet worden ondersteund en ingeschakeld op de router of het toegangspunt waarmee u verbinding wilt maken. Zorg ervoor dat u weet hoe u WPS op de router/het toegangspunt moet gebruiken. LET OP Het gebruik van WPS (Wi-Fi Protected Setup) kan uw netwerk onder bepaalde omstan- digheden kwetsbaar maken. Vraag bij twijfel een specialist om assistentie. Volg het diagram en maak verbinding:

1. Schakel de WPS-functie in op de router/toegangspunt waarmee u verbinding wilt maken.

2. Schuif de modusschakelaar naar Repeater.

3. Houd de WPS-knop ingedrukt gedurende 6 seconden en laat hem dan los.

(dit duurt enige tijd).

Bij een geslaagde verbinding branden enkele WLAN-indicatorlampjes continu.

Het product SSID wordt gewijzigd in de router/toegangspunt SSID met achtervoegsel.

5. (Optioneel) Verander de SSID (netwerknaam):

- Log in op de webinterface. - Ga naar Wizard . Het instellingenvenster wordt geopend. - In het veld Repeater SSID overschrijft u de SSID met uw eigen SSID. - Klik op Connect (verbinden) om de wijzigingen op te slaan. b) Handmatig verbinding maken

1. Schuif de modusschakelaar naar Repeater.

. Het instellingenvenster wordt geopend.

4. Congureer de verbinding:

- Selecteer het netwerk van de router/toegangspunt of selecteer Manually enter (handmatige invoer) en geef de netwerkgegevens op. - Voer het netwerkwachtwoord van de router/toe- gangspunt in het veld Wi-Fi Password (Wi-Fi wachtwoord) in. - (Optioneel) In het veld Repeater SSID overschrijft u de SSID met uw eigen SSID.

Bij een geslaagde verbinding branden enkele WLAN-indicatorlampjes continu.

De product-SSID wordt gewijzigd in de router/toegangspunt SSID met een achtervoegsel of uw eigen SSID.Het plaatsen van de repeater Vereisten:

• Het product is gecongureerd in de repeater-modus.

• Het product is uitgeschakeld. Zoek een geschikte locatie met een bevredigende signaalontvangst.

1. Gebruik een smartphone of netwerkdetector om een geschikte locatie voor het product te

vinden: - Bepaal in welke richting en in welk gebied u het netwerk wilt uitbreiden. - Bepaal een locatie met een goede tot uitstekende ontvangst. Begin in de buurt van de router/toegangspunt.

2. Steek de stekker van het product in een stopcontact in de buurt van de vastgestelde locatie.

3. Schakel het product in.

4. Controleer de signaalkwaliteit. Raadpleeg het onderstaande schema voor meer informatie.

Een goede ontvangst wordt aangegeven door ten minste twee (2x) WLAN-balkjes.

5. Herpositioneer het product indien nodig.

Hostnetwerk Uitgebreid netwerk Apparaten verbinden Verbind netwerkhosts (bijv. computer of smartphone) met het product voor netwerktoegang. U kunt de hosts draadloos (WPS of handmatig) of met behulp van een netwerkkabel verbinden. Vereisten:

• Het product is ingeschakeld en gecongureerd in de repeater-modus.

• Het product is verbonden met een router/toegangspunt. a) Draadloos: met behulp van WPS LET OP Het gebruik van WPS (Wi-Fi Protected Setup) kan uw netwerk onder bepaalde omstan- digheden kwetsbaar maken. Vraag bij twijfel een specialist om assistentie.

1. Start de WPS-verbinding op het apparaat dat u wilt verbinden:

- Schakel Wi-Fi in en schakel WPS in. - Start de verbinding via WPS (bijvoorbeeld 'WPS Push Button' op Android).

2. Houd op het product de WPS-knop ingedrukt gedurende 2 seconden en laat vervolgens los

Tijdens het maken van de verbinding knippert de Power/WPS-indicator op het product langzaam.

3. Wacht op de bevestiging op het apparaat waarmee u verbinding maakt.

Bij ontvangst wordt het apparaat met het product verbonden. b) Draadloos: handmatig verbinden

1. Maak verbinding met het WLAN-netwerk van het product.

2. Voer het wachtwoord in van de router/toegangspunt waarmee het product is verbonden.

1. Sluit uw apparaat aan op de LAN-poort (max. 100 Mbps) van het product met behulp van

een netwerkkabel. Netwerkstatus bekijken U kunt de netwerkstatistieken bekijken op het statusdashboard.

. Het statusdashboard wordt geopend.

• Klik op Clients om de gedetailleerde clientlijst te bekijken. Verdere conguratie Verdere conguratiemogelijkheden zijn beschikbaar via de webinterface. Verken de Setup en Wi-Fi pagina's. Zorg ervoor dat u begrijpt wat de instellingen doen voordat u ze wijzigt. Sommige zijn bedoeld voor gevorderde gebruikers met specialistische kennis. Toegangspuntmodus (AP) In de toegangspuntmodus (AP-modus) zorgt het product voor een apart WLAN-netwerk. Het product wordt met behulp van een netwerkkabel met een router of toegangspunt ver- bonden. Na de verbinding zendt het product de door de gebruiker gedenieerde SSID (netwerknaam) uit (tenzij deze is uitgeschakeld). U kunt netwerkhosts (bijv. computer, smartphone) verbinden met het WLAN-netwerk van het product. De bandbreedte is beperkt tot 100 Mbps. Conguratie van het product De conguratie kan buiten de bedieningslocatie plaatsvinden. Vereisten:

• Het product is ingeschakeld.

1. Schuif de modusschakelaar naar Toegangspunt.

. Het instellingenvenster wordt geopend.

4. Congureer het draadloze netwerk:

- Voer een netwerk SSID (netwerknaam) in het veld Wi-Fi SSID in. - Selecteer netwerkauthenticatie: Zwakste: OPEN (geen beveiliging, niet aanbevolen!) Sterkste: WPA2-PSK (aanbevolen) Compatibiliteit van het apparaat: Apparaten die u wilt aansluiten moeten de geselect- eerde optie ondersteunen. - Voer een netwerkwachtwoord in het veld Wi-Fi Password in. Gebruik een sterk wachtwoord.

5. Klik op Apply (toepassen) om de wijzigingen op te slaan.

Het product is klaar om te worden aangesloten op een router/toegangspunt. Het product verbinden met een router/toegangspunt Vereisten:

• Het product is ingeschakeld en gecongureerd in de toegangspuntmodus.

1. Sluit de WAN/LAN-poort van het product aan op de router/toegangspunt met behulp van

een netwerkkabel. Netwerkkabel:

• (Aanbevolen) CAT 6 of hoger.

• Maximale lengte 100 m.

Het product is nu klaar om netwerkhosts (bijv. computer, smartphone) te accepteren. Apparaten verbinden Verbind netwerkhosts (bijv. computer of smartphone) met het product voor netwerktoegang. U kunt de hosts draadloos of via een netwerkkabel met elkaar verbinden. Vereisten:

• Het product is ingeschakeld en gecongureerd in de toegangspuntmodus.

• Het product is verbonden met een router/toegangspunt. a) Draadloze verbinding

1. Maak verbinding met het WLAN-netwerk van het product. Gebruik de gecongureerde

SSID (netwerknaam) en het wachtwoord. b) Netwerkkabel

1. Sluit uw apparaat aan op de LAN-poort (max. 100 Mbps) van het product met behulp van

een netwerkkabel. Netwerkstatus bekijken U kunt de netwerkstatistieken bekijken op het statusdashboard.

. Het statusdashboard wordt geopend.

• Klik op Clients om de gedetailleerde clientlijst te bekijken. Verdere conguratie Verdere conguratiemogelijkheden zijn beschikbaar via de webinterface. Verken de Setup en Wi-Fi pagina's. Zorg ervoor dat u begrijpt wat de instellingen doen voordat u ze wijzigt. Sommige zijn bedoeld voor gevorderde gebruikers met specialistische kennis.Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. Copyright 2020 by Conrad Electronic SE. *2298215_v1_1020_02_jh_m_4L_(1) Routermodus In de routerstand biedt het product een WLAN-netwerk en internettoegang. De bandbreedte is beperkt tot 100 Mbps. Conguratie van het product De conguratie kan buiten de bedieningslocatie plaatsvinden. Vereisten:

• Het product is ingeschakeld.

1. Schuif de modusschakelaar naar Router.

. Het instellingenvenster wordt geopend.

4. Congureer de internetverbinding:

- Bepaal of uw verbinding gebruikmaakt van DSL (selecteer PPoE), een statisch IP (se- lecteer Stac IP) of dynamisch IP (selecteer Dynamic IP). Neem contact op met uw internetprovider als dat nodig is. - Voer de vereiste gegevens voor het geselecteerde verbindingstype in.

5. Congureer het draadloze netwerk:

- Voer een netwerk SSID (netwerknaam) in het veld Wi-Fi SSID in. - Selecteer netwerkauthenticatie: Zwakste: OPEN (geen beveiliging, niet aanbevolen!) Sterkste: WPA2-PSK (aanbevolen) Compatibiliteit van het apparaat: Zorg ervoor dat uw apparaten de geselecteerde optie ondersteunen. - Voer een netwerkwachtwoord in het veld Wi-Fi Password in. Gebruik een sterk wachtwoord.

6. Klik op Apply (toepassen) om de wijzigingen op te slaan.

Het product is klaar om te worden aangesloten op het internet. Het product verbinden met het internet

1. Sluit de modemkabel aan op de WAN/LAN-poort van het product.

Bij succesvolle signaaldetectie brandt de WAN/LAN-indicator.

Het product is nu klaar om netwerkhosts (bijv. computer, smartphone) te accepteren. Apparaten verbinden Verbind netwerkhosts (bijv. computer of smartphone) met het product voor netwerktoegang. U kunt de hosts draadloos of via een netwerkkabel met elkaar verbinden. Vereisten:

• Het product is ingeschakeld en gecongureerd in de routerstand.

• Het product is verbonden met het internet. a) Draadloze verbinding

1. Maak verbinding met het WLAN-netwerk van het product. Gebruik de gecongureerde

SSID (netwerknaam) en het wachtwoord. b) Netwerkkabel

1. Sluit uw apparaat aan op de LAN-poort (max. 100 Mbps) van het product met behulp van

een netwerkkabel. Netwerkstatus bekijken U kunt de netwerkstatistieken bekijken op het statusdashboard.

. Het statusdashboard wordt geopend.

• Klik op Clients om de gedetailleerde clientlijst te bekijken. Verdere conguratie Verdere conguratiemogelijkheden zijn beschikbaar via de webinterface. Verken de Setup en Wi-Fi pagina's. Zorg ervoor dat u begrijpt wat de instellingen doen voordat u ze wijzigt. Sommige zijn bedoeld voor gevorderde gebruikers met specialistische kennis. Back-up maken en herstellen van conguraties Sla een back-upbestand op van de huidige conguraties. Herstel de instellingen van een back-upbestand.

1. (Indien uitgeschakeld) schakel het product in.

> Backup/Restore Sengs (Back-up/Herstel instellingen). Het instel- lingenvenster wordt geopend.

4. Volg de instructies voor het maken van back-ups of het terugzetten, afhankelijk van uw

behoeften. Resetten Door het product te resetten worden de standaardinstellingen (inclusief wachtwoorden) her- steld.

1. (Als het product in de routerstand werkt) verbreekt u de verbinding met het internet.

2. (Indien uitgeschakeld) schakel het product in.

3. Gebruik een paperclip en houd de Reset-knop ingedrukt gedurende 3 seconden.

4. Wacht tot het indicatielampje weer gaat branden.

Het product wordt gereset. Onderhoud en reiniging

• Koppel het product voor elke reiniging los van het stroomnet.

• Gebruik in geen enkel geval agressieve schoonmaakmiddelen, ontsmettingsalcohol of an- dere chemische oplossingen omdat deze schade toe kunnen brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.

• Reinig het product met een droog, pluisvrij doekje. Conformiteitsverklaring (DOC) Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtlijn 2014/53/EU. De volledige tekst van de EG-conformiteitsverklaring staat als download via het vol- gende internetadres ter beschikking: www.conrad.com/downloads Voer het bestelnummer in het zoekveld in. Vervolgens kunt u de EG-conformiteits- verklaring downloaden in verschillende talen. Verwijdering Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking afvoeren. Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu. Technische gegevens Bedrijfsspanning ........................... 100 – 240 V/AC, 50/60 Hz, max. 0,3 A LAN ............................................... 1x RJ45 LAN 10/100 Mbps 1x RJ45 WAN/LAN 10/100 Mbps WLAN ........................................... IEEE 802.11b/g/n, 2,4 GHz, max. 300 Mbps; Frequentiebereik ........................... 2,412 – 2,472 GHz (802.11b/g/n) Bereik ........................................... Binnenshuis: max. 100 m / Buiten: max. 300 m Transmissievermogen .................. maximum 20 dB Netwerkbeveiliging ....................... WPA-PSK/WPA2-PSK Bedrijfsmodi .................................. Repeater / Toegangspunt / Router Bedrijfsomstandigheden ............... 0 tot +40 °C, 10 - 90 % RV (niet-condenserend) Opslagcondities ............................ -10 tot +70 °C, 10 - 90 % RV (niet-condenserend) Afmetingen (B x H x D) ................. ca. 81 x 94 x 81 mm Gewicht ......................................... ca. 97 g
