GEBRUIKSAANWIJZING BD 4335 C Classic Ep Kärcher

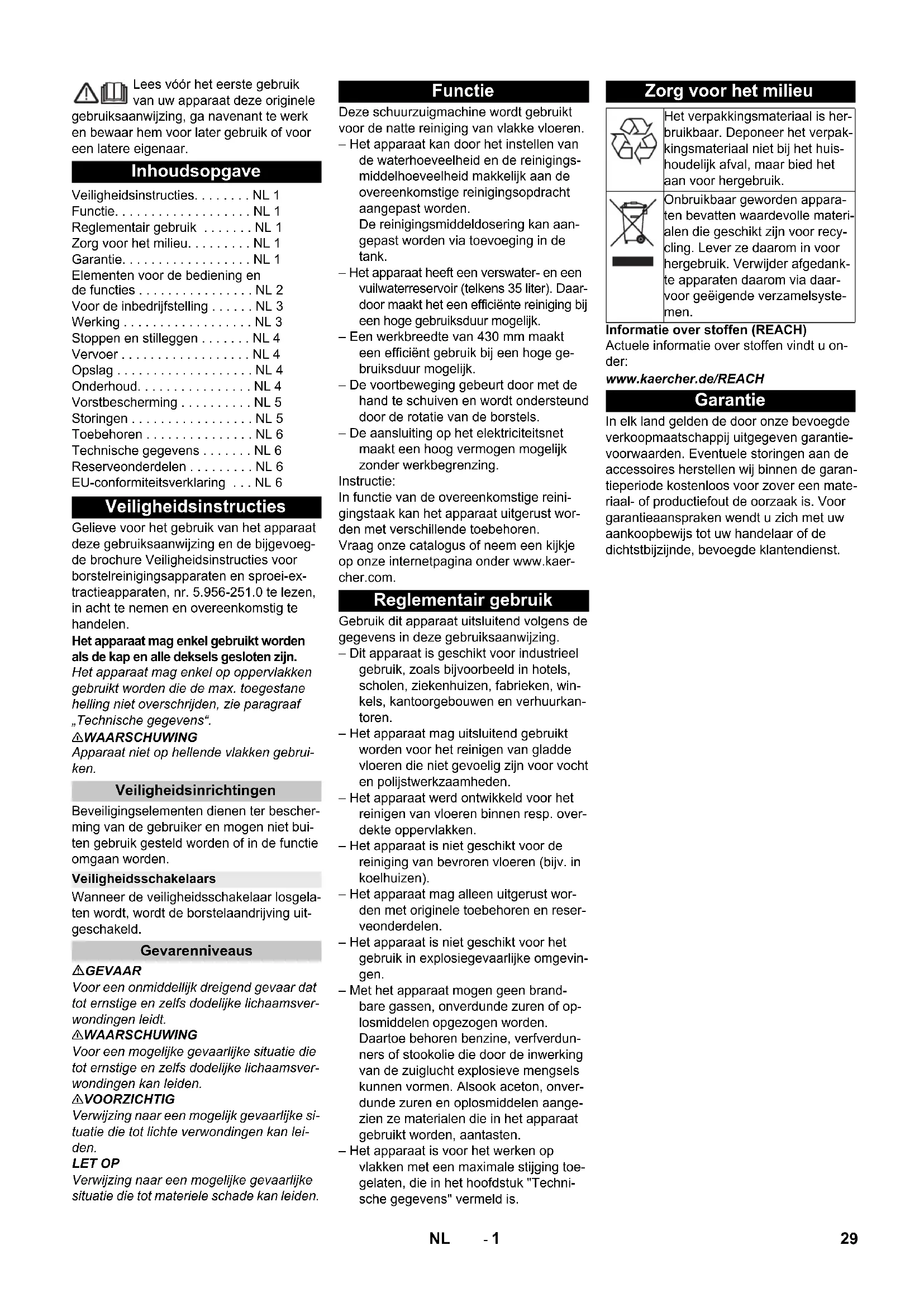

Lees vóór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Veiligheidsinstructies. . . . . . . NL 1

Functie. NL 1

Reglementair gebruik ..... NL 1

Zorg voor het milieu. . . . . . . . NL 1

Garantie. NL 1

Elementen voor de bediening en de functies ....NL 2

Voor de inbedrijfstelling ..... NL 3

Werking NL 3

Stoppen en stilleggen ..... NL 4

Vervoer .... NL 4

Opslag NL 4

Onderhoud.... NL 4

EU-conformiteitsverklaring ... NL 6

Veiligheidsinstructies

Gelieve voor het gebruik van het apparaat deze gebruiksaanwijzing en de bijgevoegde brochure Veiligheidsinstructies voor borstelreinigingsapparaten en sproei-extractieapparaten, nr. 5.956-251.0 te lezen, in acht te nemen en overeenkomstig te handelen.

Het apparaat mag enkel gebruikt worden als de kap en alle deksels gesloten zijn.

Het apparaat mag enkel op oppervlakken gebruikt worden die de max. toegestane helling niet overschrijden, zie paragraaf „Technische gegevens“.

⚠ WAARSCHUWING

Apparaat niet op hellende vlakken gebruiken.

Veiligheidsinrichtingen

Beveiligingselementen dienen ter bescherming van de gebruiker en mogen niet buiten gebruik gesteld worden of in de functie omgaan worden.

Veiligheidsschakelaars

Wanneer de veiligheidsschakelaar losgelaten wordt, wordt de borstelaandrijving uitgeschakeld.

Gevarenniveaus

⚠ GEVAAR

Voor een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Voor een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

Functie

Deze schuurzuigmachine wordt gebruikt voor de natte reiniging van vlakke vloeren.

- Het apparaat kan door het instellen van de waterhoeveelheid en de reinigingsmiddelhoeveelheid makkelijk aan de overeenkomstige reinigingsopdracht aangepast worden.

De reinigingsmiddeldosering kan aan- gepast worden via toevoeging in de tank.

• Het apparaat heeft een verswater- en een vuilwaterreservoir (telkens 35 liter). Daardoor maakt het een efficiënte reiniging bij een hoge gebruiksduur mogelijk.
• Een werkbreedte van 430 mm maakt een efficiënt gebruik bij een hoge gebruiksduur mogelijk.
• De voortbeweging gebeurt door met de hand te schuiven en wordt ondersteund door de rotatie van de borstels.
• De aansluiting op het elektriciteitsnet maakt een hoog vermogen mogelijk zonder werkbegrenzing.

Instructie:

In functie van de overeenkomstige reini- gingstaak kan het apparaat uitgerust wor- den met verschillende toebehoren.

Vraag onze catalogus of neem een kijkje op onze internetpagina onder www.kaercher.com.

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Dit apparaat is geschikt voor industrieel gebruik, zoals bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurkantoren.
• Het apparaat mag uitsluitend gebruikt worden voor het reinigen van gladde vloeren die niet gevoelig zijn voor vocht en polijstwerkzaamheden.
• Het apparaat werd ontwikkeld voor het reinigen van vloeren binnen resp. overdekte oppervlakken.
• Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijv. in koelhuizen).
• Het apparaat mag alleen uitgerust worden met originele toebehoren en reserveonderdelen.
• Het apparaat is niet geschikt voor het gebruik in explosiegevaarlijke omgevingen.
• Met het apparaat mogen geen brandbare gassen, onverdunde zuren of oplosmiddelen opgezogen worden. Daartoe behoren benzine, verfverdunners of stookolie die door de inwerking van de zuiglucht explosieve mengsels kunnen vormen. Alsook aceton, onverdunde zuren en oplosmiddelen aangezien ze materialen die in het apparaat gebruikt worden, aantasten.
• Het apparaat is voor het werken op vlakken met een maximale stijging toegelaten, die in het hoofdstuk "Technische gegevens" vermeld is.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpak- kingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor recycling. Lever ze daarom in voor hergebruik. Verwijder afgedankte apparaten daarom via daarvoor geëigende verzamelsystemen.

Informatie over stoffen (REACH)

Actuele informatie over stoffen vindt u onder:

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Elementen voor de bediening en de functies

1 Pluizenzeef
2 Veiligheidsschakelaar
3 Aftapslang vuil water met doseerinrichting
4 Steunrail voor Homebase
5 Vlotter
6 Schoonwaterreservoir
7 Vergrendeling schoonwaterreservoir
8 Greep
9 Reinigingskop
10 Schijfborstel
11 Vulopening verswaterreservoir
12 Beugel borstelvervanging
13 Vuilwaterreservoir
14 Peilindicatie schoon water
15 Draaiende handgreep voor het schuin zetten van de zuigbalk
16 Hoogteverstelling zuigbalk *
17 Vleugelmoeren voor het bevestigen van de zuigbalk
18 Zuigbalk *

19 Zuigslang
20 Regelknop waterhoeveelheid
21 Stroomkabel met stekker
22 Hendel omlaag zetten zuigbalk
23 Bedieningspaneel
24 Duwbeugel
25 Bergruimte voor reinigingsset "Home-base Box"
26 Deksel reservoir vuil water

* niet in leveringspakket

Kleurmarkering

• Bedieningselementen voor het reini- gingsproces zijn geel.
• Bedieningselementen voor het onderhoud en de service zijn lichtgrijs.

Bedieningspaneel

1 OFF

Apparaat is uitgeschakeld.

2 Normale modus

Vloer met nat reinigen en vuil water opzuigen.

3 Intensieve modus

Vloer nat reinigen en reinigingsmiddel laten inwerken.

4 Zuig-modus

Vuil opzuigen.

5 Programmakeuzeschakelaar

6 Controlelampje spanningsvoorziening Brandt bij een ingestoken stekker en voorhanden netspanning.

Symbolen op het apparaat

	Netstekker
	Vastsjorpunt
	Houder voor zwabber **
	Vulpeil verswaterreservoir 25%
	Beugel borstelvervan-ging
	Hendel omlaag zetten zuigbalk
	Aflaatopening schoon-waterreservoir
	Aftapslang vuil water

**) Optie

Voor de inbedrijfstelling

Afladen

→ Til het apparaat met 2 personen van de pallet en zet het op de grond.

Zuigbalk monteren

→ Zuigbalk zodanig in de ophanging plaatsen dat de vormplaat boven de op-hanging liegt.
→ Vleugelmoeren aanspannen.

→ Zuigslang plaatsen.

Werking

⚠ GEVAAR

Verwondingsgevaar! Bij gevaar de veiligheidsschakelaar/rijhen- del loslaten.

Bedrijfsstoffen vullen

Schoon water

→ Sluiting schoonwatertank openen.
→ Schoon water (max. 60 °C) vullen tot de onderkant van de vulopening.
→ Sluiting schoonwatertank sluiten.

Reinigingsmiddel

⚠ WAARSCHUWING

Beschadigingsgevaar. Gebruik uitsluitend aanbevolen reinigingsmiddelen. Bij gebruik van andere reinigingsmiddelen draagt de exploitant het verhoogde risico wat betreft de bedrijfsveiligheid en het ongevalgevaar. Gebruik enkel reinigingsmiddelen die vrij zijn van oplosmiddelen, zout- en fluorzuut. Veiligheidsinstructies op de reinigingsmiddelen in acht nemen.

Instructie:

Gebruik geen sterk schuimende reinigingsmiddelen.

Aanbevolen reinigingsmiddelen:

Gebruik Reinigings-	middel
Onderhoudsreiniging van alle waterbestendige vloeren	RM 746RM 780
Onderhoudsreiniging van blinkende oppervlakken (bijv. Granit)	RM 755 es
Onderhoudsreiniging en basisreiniging van industriële vloeren	RM 69 ASF
Onderhoudsreiniging en basisreiniging van fijne stenen tegels	RM 753
Onderhoudsreiniging van stenen in de sanitaire sector	RM 751
Reiniging en ontsmetting in de sanitaire sector	RM 732
Reiniging van alle alkalibestendige vloeren (bijv. PVC)	RM 752
Reiniging van linoleumvloeren	RM 754

→ Reinigingsmiddel in het schoonwaterreservoir vullen.

Instructie:

Bij een leeg schoonwaterreservoir werkt de reinigingskop verder zonder vloeistofoevoer.

Waterhoeveelheid instellen

→ A Instellen van waterhoeveelheid in functie van de vervuiling van de vloerbedekking aan de regelknop.

Instructie:

Voer de eerste reinigingspogingen met een kleine waterhoeveelheid uit. Vergroot de waterhoeveelheid stapsgewijs tot het gewenste reinigingsresultaat bereikt is.

Zuigbalk instellen

Schuine stand

Voor de verbetering van het zuigresultaat op stenen ondergronden kan de zuigbalk tot 5° schuine stand verdraaid worden.

→ Vleugelschroeven loszetten.
→ Zuigbalk draaien.

→ Vleugelmoeren aandraaien.

Helling

Bij onvoldoende afzuigresultaat kan de helling van de rechte zuigbalk veranderd worden.

→ Draaiende handgreep voor het schuin zetten van de zuigbalk verzetten.

Hoogte

Met de hoogteverstelling wordt de buiging van de zuiglippen bij contact met de bodem beïnvloed.

→ Verstel de draaikrukken van de hoogteverstelling bij wijze van test tot het beste zuigresultaat bereikt wordt.

Reinigen

LET OP

Beschadigingsgevaar voor vloerbedekking Gebruik het apparaat niet ter plaatse.

→ Einde van het verlengingssnoer als lus in de snoerontlastingshaak hangen.
→ Verbind de netstekker van het apparaat met de verlengkabel.
→ Steek de netstekker van de verlengkabel in een contactdoos.
→ Programmakeuzeschakelaar op het gewenste reinigingsprogramma draaien.
→ Veiligheidsschakelaar bedienen.

Zuigbalk neerlaten

→ Hendel eruit trekken en naar beneden drukken; de zuigbalk gaat naar beneden.

Instructie:

• Om betegelde vloeren te reinigen moet de rechte zuigbalk zodanig ingesteld worden dat niet in een rechte hoek ten opzichte van de voegen wordt gereinigd.
• Ter verbetering van het afzuigresultaat kunnen de schuine stand en de helling van de zuigbalk ingesteld worden (zie „Zuigbalk instellen“).
• Wanneer het vuilwaterreservoir vol is, sluit een vlotter de zuigopening en draait de zuigturbine met een verhoogd toerental. Schakel in dat geval het zui-gen uit en maak het vuilwaterreservoir leeg.

Stoppen en stilleggen

→ Programmakeuzeschakelaar op zuigen zetten.
→ Kort vooruit rijden en restwaterhoeveelheid afzuigen.
→ Zuigbalk omhoog zetten.
→ Programmakeuzeschakelaar op „OFF“ zetten.
→ Trek de stekker uit het stopcontact.

Vuil water aflaten

⚠ WAARSCHUWING

Lokale voorschriften inzake de behandeling van afvalwater in acht nemen.

→ Aftapslang uit de houder nemen en in een geschikt reservoir laten zakken.

→ Doseerapparaat samenduwen of knikken.
→ Deksel van het doseerapparaat openen.
→ Vuilwater aflaten - door samenduwen of knikken de waterhoeveelheid regelen.
→ Vuilwaterreservoir met zuiver water uitspoelen.

Vers water aflaten

→ Schroef de sluiting van het schoonwaterreservoir eraf.

Vervoer

⚠ GEVAAR

Verwondingsgevaar! Het apparaat mag voor laden en lossen enkel gebruikt worden op stijgingen tot een maximumwaarde (zie "Technische gegevens"). Rijd langzaam.

⚠VOORZICHTIG

Verwondings- en beschadigingsgevaar! Neem bij het transport het gewicht van het apparaat in acht.

→ Duw het apparaat aan de duwbeugel naar beneden en verschuif het.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparaat bij opslag.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

⚠ GEVAAR

Verwondingsgevaar! Zet de programma- keuzeschakelaar vóór alle werkzaamhe- den aan het apparaat op „OFF“ en trek de netstekker uit.

→ Vuilwater en resterend schoon water aflaten en verwijderen.

Onderhoudsschema

Na elk bedrijf

LET OP

Beschadigingsgevaar. Spuit het apparaat niet met water schoon en gebruik geen agressieve reinigingsmiddelen.

→ Vuil water aflaten.
→ Vuilwaterreservoir met zuiver water uitspoelen.
→ Apparaat aan de buitenkant met een vochtige, in mild zeepsop gedrenkte doek reinigen.
→ Pluizenzeef controleren, indien nodig reinigen.
→ Zuiglippen en schraaplippen reinigen, op slijtage controleren en indien nodig vervangen.
→ Borstel op slijtage controleren, indien nodig vervangen (zie "Onderhoudswerkzaamheden".

Maandelijks

→ Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.
→ Zeef reinigen.

Jaarlijks

→ Voorgeschreven inspectie door klantendienst laten uitvoeren.

Onderhoudswerkzaamheden

Zeef reinigen

→ Open de afdekking.
→ Deksel rechtsom draaien en verwijderen.
→ De eronder liggende zeef eruit halen en reinigen.
→ Zeef erin plaatsen.
→ Deksel erop zetten en vergrendelen door deze linksom te draaien
→ Afdekking sluiten.

Zuiglippen vervangen of draaien

1 Slijtagemarkering

2 Zuiglip

De zuiglippen moeten verwisseld of gekeerd worden, wanneer ze tot de slijtage-markering versleten zijn.

→ Zuigbalk wegnemen.
→ Stergrepen er uit schroeven.

→ Kunststofonderdelen verwijderen.
→ Zuiglippen verwijderen.
→ Nieuwe of gekeerde zuiglippen inschuiven.
→ Kunststofonderdelen opschuiven.
→ Stergrepen inschroeven en vastdraaien.

Schijfborstel vervangen

→ Duw het apparaat aan de duwbeugel naar beneden zodat de reinigingskop opgetild wordt.
→ Pedaal borstelvervanging over de weerstand naar beneden duwen.

→ Trek het apparaat naar achteren weg zodat de discborstel toegankelijk wordt.
→ Leg een nieuwe discborstel voor het apparaat op de grond.
→ Rijd het apparaat met een opgetilde reinigingskop boven de nieuwe discborstel en laat de reinigingskop zakken. De borstel klikt vast in de aandrijving.

Vuilwaterreservoir wegnemen

→ Vuil water aflaten.

Ter verzekering van een betrouwbare werking van het apparaat kunt u met het bevoegde Kärcher-verkoopkantoor een onderhoudscontract afsluiten.

Vorstbescherming

Bij kans op vorst:

→ De reservoirs voor schoon en vuil water leegmaken.
→ Apparaat in een vorstvrije ruimte plaatsen.

Storingen
GEVAAR den aan het apparaat op „OFF“ en trek de netstekker uit.→Vuilwater en resterend schoon water aflaten en verwijderen.
Storing Oplossing
Apparaat wil niet starten.	Programmakeuzeschakelaar instellen op het gewenste programma.
	Veiligheidsschakelaar bedienen.
	Steek het netsnoer in het stopcontact.Brandt het controlelampje van de spanningsvoorziening?
Onvoldoende waterhoeveelheid	Peil van het schone water controleren, indien nodig reservoir bijvullen.
	Waterhoeveelheid op de regelknop Waterhoeveelheid verhogen.
	Zeef reinigen.
Onvoldoende zuigcapaciteit	Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, indien nodig vervangen.
	Controleer de dichtingen tussen het vuilwaterreservoir en het schoonwaterreservoir op beschadigingen, vervang indien nodig.
	Vuilwaterreservoir is vol, apparaat uitschakelen en vuilwaterreservoir leegmaken
	Pluizenzeef reinigen.
	Zuiglippen aan de zuigbalk reinigen, indien nodig vervangen.
	Controleren of het deksel aan de aftapslang voor het vuile water gesloten is.
	Instelling van de zuigbalk controleren.
	Zuigslang op verstopping controleren, indien nodig reinigen.
	Zuigslang op dichtheid controleren, indien nodig vervangen.
Onvoldoende reini-gingsresultaat	Borstel op slijtage controleren, indien nodig vervangen.
Zuigturbine draait niet rond	Vlotter reinigen.
Borstel draait niet Control	leer of vreemde lichamen de borstel blokkeren en verwijder deze indien nodig.
	Veiligheidsschakelaar loslaten.Kort wachten.Veiligheidsschakelaar bedienen.
Vibraties bij het reinigen	Gebruik eventueel een zachtere borstel.
Bij storingen die met behulp van deze tabel niet opgelost kunnen worden de klantendienst raadplegen.

Toebehoren

Benaming Onderdeel-	nr.	Beschrijving
Schijfborstel, rood (gemiddeld, standaard) 4.905-022.0 Voor gebruik bij alle courante reinigingstaken.
Schijfborstel, natuur (zacht) 4.905-023.0 Van natuurvezels voor het reinigen en polijsten.
Schijfborstel, zwart (hard)	4.905-025.0	Voor sterke verontreiniging en basisreiniging. Enkel voor deli-cate ondergronden.
Schotelvormige schijf voor pads 4.762-533.0 Voor de reiniging met pads	1	Met snelwisselverbinding en cen-terlock.
Pad, wit 6.369-469.0 Voor het polijsten van vloeren.
Pad, rood (middelzacht) 6.369-470.0 Voor de reiniging en het cleanen van alle vloeren
Pad, groen (middelhard) 6.369-472.0 Voor de reiniging van sterk verontreinigde vloeren en basisrei-niging.
Pad, zwart (hard) 6.369-473.0 Voor hardnekkige verontreinigingen en basisreiniging.
Pad, beige (met natuurhaar) 6.371-081.0 Voor het polijsten en opfrissen van harde en elastische onder-gronden.
Zuigbalk, 850 mm, recht 4.777-401.0
Zuigbalk, 850 mm, gebogen	4.777-411.0
Set Homebase Box	4.035-406.0
Houder voor zwabber	9.753-023.0

Technische gegevens

Vermogen
Nominale spanning	V	230
Frequentie	Hz	50
Gemiddeld opgenomen vermogen	W	1400
Nominaal vermogen zuig-turbine	W	550
Nominaal vermogen bor-stelaandrijving	W	850
Zuigen
Zuigcapaciteit, luchthoe-veelheid (max.)	l/s	20
Zuigcapaciteit, onder-druk (max.)	kPa (mbar)	12,0 (120)
Reinigingsborstels
Borsteltoerental	1/min	235
Borsteldiameter	mm	430
Afmetingen en gewichten
Theoretische oppervlak-tecapaciteit	m^2/h	1800
Max. werkbereik helling	%	2
Volume reservoirs schoon/vuil water	l	35/35
max. watertemperatuur	°C	60
Omgevingstemperatuur	°C	5...40
Leeggewicht (transport-gewicht)	kg	56
Totaal gewicht (bedrijfs-klaar)	kg	91
Bepaalde waarden conform EN 60335-2-72
Totale bewegingswaarde	m/s^2	<1,3
Onzekerheid K	m/s^2	0,2
Geluidsdrukniveau L_pA	dB(A)	70
Onzekerheid K_pA	dB(A)	2
Geluidskrachtniveau L_WA + onveiligheid K_WA	dB(A)	86
Uitzondering volgens verordening (EU)2019/1781 bijlage I punt 2 (12): j)

Reserveonderdelen

• Er mogen uitsluitend toebehoren en reserveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werking van het apparaat.
• Een selectie van de meest frequent be- nodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
• Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vloerreiniger

Type: 1.127-xxx

1.515-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste verordeningen

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Toegepaste landelijke normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
