GEBRUIKSAANWIJZING HIXI64700UP BEKO

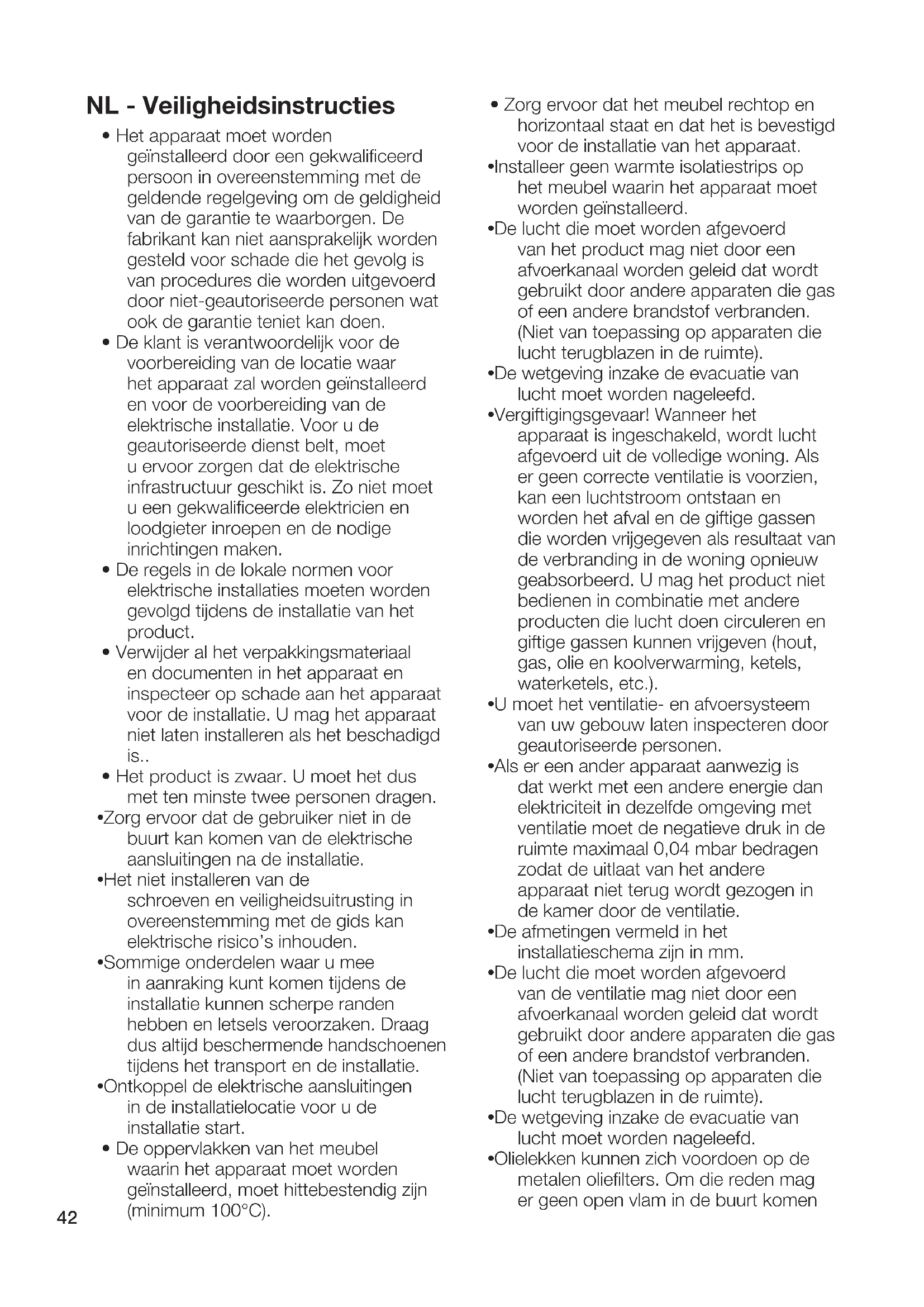

• Het apparaat moet worden geïnstalleerd door een gekwalificeerd persoon in overeenstemming met de geldende regelgeving om de geldigheid van de garantie te waarborgen. De fabrikant kan niet aansprakelijk worden gesteld voor schade die het gevolg is van procedures die worden uitgevoerd door niet-geautoriseerde personen wat ook de garantie teniet kan doen.

• De klant is verantwoordelijk voor de voorbereiding van de locatie waar het apparaat zal worden geïnstalleerd en voor de voorbereiding van de elektrische installatie. Voor u de geautoriseerde dienst belt, moet u ervoor zorgen dat de elektrische infrastructuur geschikt is. Zo niet moet u een gekwalificeerde elektricien en loodgieter inroepen en de nodige inrichtingen maken.

• De regels in de lokale normen voor elektrische installaties moeten worden gevolgd tijdens de installatie van het product.

• Verwijder al het verpakkingsmateriaal en documenten in het apparaat en inspecteer op schade aan het apparaat voor de installatie. U mag het apparaat niet laten installeren als het beschadigd is..

• Het product is zwaar. U moet het dus met ten minste twee personen dragen.

• Zorg ervoor dat de gebruiker niet in de buurt kan komen van de elektrische aansluitingen na de installatie.

• Het niet installeren van de schroeven en veiligheidsuitrusting in overeenstemming met de gids kan elektrische risico’s inhouden.

• Sommige onderdelen waar u mee in aanraking kunt komen tijdens de installatie kunnen scherpe randen hebben en letsels veroorzaken. Draag dus altijd beschermende handschoenen tijdens het transport en de installatie.

• Ontkoppel de elektrische aansluitingen in de installatielocatie voor u de installatie start.

• De oppervlakken van het meubel waarin het apparaat moet worden geïnstalleerd, moet hittebestendig zijn (minimum 100°C).

• Zorg ervoor dat het meubel rechtop en horizontaal staat en dat het is bevestigd voor de installatie van het apparaat.

• Installeer geen warmte isolatiestrips op het meubel waarin het apparaat moet worden geïnstalleerd.

• De lucht die moet worden afgevoerd van het product mag niet door een afvoerkanaal worden geleid dat wordt gebruikt door andere apparaten die gas of een andere brandstof verbranden. (Niet van toepassing op apparaten die lucht terugblazen in de ruimte).

• De wetgeving inzake de evacuatie van lucht moet worden nageleefd.

• Vergiftigingsgevaar! Wanneer het apparaat is ingeschakeld, wordt lucht afgevoerd uit de volledige woning. Als er geen correcte ventilatie is voorzien, kan een luchtstroom ontstaan en worden het afval en de giftige gassen die worden vrijgegeven als resultaat van de verbranding in de woning opnieuw geabsorbeerd. U mag het product niet bedienen in combinatie met andere producten die lucht doen circuleren en giftige gassen kunnen vrijgeven (hout, gas, olie en koolverwarming, ketels, waterketels, etc.).

• U moet het ventilatie- en afvoersysteem van uw gebouw laten inspecteren door geautoriseerde personen.

• Als er een ander apparaat aanwezig is dat werkt met een andere energie dan elektriciteit in dezelfde omgeving met ventilatie moet de negatieve druk in de ruimte maximaal 0,04 mbar bedragen zodat de uitlaat van het andere apparaat niet terug wordt gezogen in de kamer door de ventilatie.

• De afmetingen vermeld in het installatieschema zijn in mm.

• De lucht die moet worden afgevoerd van de ventilatie mag niet door een afvoerkanaal worden geleid dat wordt gebruikt door andere apparaten die gas of een andere brandstof verbranden. (Niet van toepassing op apparaten die lucht terugblazen in de ruimte).

• De wetgeving inzake de evacuatie van lucht moet worden nageleefd.

• Olielekken kunnen zich voordoen op de metalen oliefilters. Om die reden mag er geen open vlam in de buurt komen43 van het product. Bovendien met het product enkel worden geïnstalleerd in de buurt van een verwarmingsapparaat met een vaste brandstof als er een niet- verwijderbaar gesloten deksel aanwezig is om vonken te voorkomen.

• Ons bedrijf is niet verantwoordelijk voor problemen die optreden als resultaat van de niet naleving van de bovenstaande waarschuwingen.

• De producent van het product aanvaardt geen aansprakelijkheid voor defecten veroorzaakt door ventilatiebuizen die worden gebruikt in de installatie.

• De luchtuitlaatbuis die u gebruikt moet zo kort mogelijk zijn, recht en ze moet een brede diameter hebben.

• Lange luchtuitlaatbuizen, meerdere bochten of een kleine diameter verminderen de ventilatieprestatie en veroorzaken meer lawaai.

• De luchtuitlaatbuis moet zijn gemaakt van niet-brandbaar materiaal.

• De luchtuitlaatbuis moet worden geïnstalleerd met een helling an 1 graad om de terugkeer van condensatie te voorkomen. Productafmetingen (Afbeelding 1) Let op de afmetingen van het product. Overweeg de geschiktheid met uw meubel. Uw product is geschikt voor 3 verschillende installatietypes naargelang de geschiktheid van uw meubel. De A-, B- en C-type installaties worden beschreven. A: Installatie zonder interne circulatie-as B: Installatie met interne circulatie-as C: Installatie met externe circulatie A-type installatie (Installatie zonder interne circulatie-as) Voorbereiding van het meubel waarop de installatie wordt uitgevoerd: (Afbeelding A2) Bereid uw meubel voor in overeenstemming met de afmetingen vermeld in afbeelding A2. De afmetingen die moeten worden uitgesneden voor een verzonken installatie worden ook aangegeven in afbeelding A2. Stappen voor de A-type installatie

• Verwijder de tap van het werkblad kunststof beschreven in afbeelding A3, Plaats het in de sleuf op de achterzijde van de brander zoals weergegeven in de afbeelding.

• Verwijder de laden volledig uit uw meubel en plaats uw fornuis terug op zijn plaats op uw meubel. (Afbeelding A4)

• Kleef de werkblad kunststof op de muur door het naar de muur te trekken door de opening die u hebt aangebracht in uw meubel. (Afbeelding A5)

• Plaats uw laden terug op zijn plaats. (Afbeelding A6)

• Verwijder het metalen oliefilter door het omhoog te trekken. (Afbeelding A7)

• Verwijder de vloeistof opvangbak zoals weergegeven in afbeelding A7.

• Plaats twee actieve koolstoffilters rechts en links zoals weergegeven in A8.

• Plaats de vloeistof opvangbak terug zoals weergegeven in toets afbeelding A9. Beëindig de installatie door het metalen oliefilter opnieuw aan te brengen. B-type installatie (Installatie met interne circulatie-as) Voorbereiding van het meubel waarop de installatie wordt uitgevoerd: (Afbeelding B2) Bereid uw meubel voor in overeenstemming met de afmetingen vermeld in afbeelding B2. De afmetingen die moeten worden uitgesneden voor een verzonken installatie worden ook aangegeven in afbeelding B2. U moet de plastic onderdelen van de luchtgeleider beschreven in deze installatie van de geautoriseerde service of geautoriseerde distributeurs. Deze onderdelen worden niet geleverd met uw product. Stappen voor de B-type installatie

• Plaats het ventilatiehoek kunststof beschreven in B3 in de sleuf op de achterzijde van de brander zoals weergegeven in de afbeelding.

• Verwijder de laden volledig uit uw meubel en plaats uw fornuis terug door het op zijn plaats te kantelen op uw meubel. (Afbeelding A4)44

• Bevestig de lange en hoek kunststof van de ventilatie dat de lucht zal geleiden naar de bodem van het meubel en bevestig ze op het hoek kunststof dat u hebt bevestigd op de achterzijde van het fornuis zoals weergegeven in afbeelding B5. Om het te bevestigen op het hoek kunststof moet u de brander achteraan licht optillen. De ventilatie kunststof onderdelen moeten worden gemonteerd zoals weergegeven in afbeelding B6.

• Bevestig de ventilatie uitlaat op de ventilatie kunststof hoek onderaan op uw meubel zoals weergegeven in afbeelding B7.

• Plaats uw laden terug op zijn plaats. (Afbeelding B8)

• Verwijder het metalen oliefilter door het omhoog te trekken. (Afbeelding B9)

• Verwijder de vloeistof opvangbak zoals weergegeven in afbeelding B9.

• Plaats twee actieve koolstoffilters rechts en links zoals weergegeven in afbeelding B10.

• Plaats de vloeistof opvangbak terug zoals weergegeven in afbeelding B11. Beëindig de installatie door het metalen oliefilter opnieuw aan te brengen. C-type installatie (Installatie met externe circulatie) Voorbereiding van het meubel waarop de installatie wordt uitgevoerd: (Afbeelding C2) Bereid uw meubel voor in overeenstemming met de afmetingen vermeld in afbeelding C2. De afmetingen die moeten worden uitgesneden voor een verzonken installatie worden ook aangegeven in afbeelding C2. U moet de plastic onderdelen van de luchtgeleider beschreven in deze installatie van de geautoriseerde service of geautoriseerde distributeurs. Deze onderdelen worden niet geleverd met uw product. Stappen voor het C-type installatie

• Plaats het ventilatiehoek kunststof beschreven in afbeelding C3 in de sleuf op de achterzijde van de brander zoals weergegeven in de afbeelding.

• Verwijder de laden volledig uit uw meubel en plaats uw fornuis terug door het op zijn plaats te kantelen op uw meubel. (Afbeelding C4)

• Bevestig de lange en hoek kunststof van de ventilatie dat de lucht zal geleiden naar de bodem van het meubel en bevestig ze op het hoek kunststof dat u hebt bevestigd op de achterzijde van het fornuis zoals weergegeven in afbeelding C5. Om het te bevestigen op het hoek kunststof moet u de brander achteraan licht optillen. De ventilatie kunststof onderdelen moeten worden gemonteerd zoals weergegeven in afbeelding C5.

• Reik naar uw afvoer met de ventilatieonderdelen in overeenstemming met de locatie.

• Ventilatieonderdelen die u kunt verkrijgen bij een geautoriseerde service of geautoriseerde distributeurs staan vermeld in de tabel op pagina’s 12-

13. De X1-kolom vermeld in de tabel

omvatten de “Naber” bedrijfscodes, de X2-kolom omvat de codes van onze geautoriseerde service. Elektrische aansluiting van het apparaat (afbeelding E)

• Sluit het apparaat aan op een geaard stopcontact/leiding beschermd met een zekering compatibel met de waarden vermeld in de tabel “Technische specificaties”. De aarding moet worden uitgevoerd door een gekwalificeerde elektricien voor het gebruik van het product met of zonder transformator. Ons bedrijf kan niet aansprakelijk worden gesteld voor problemen die ontstaan omdat het product niet is geaard in overeenstemming met de lokale voorschriften.

• Ontkoppel het apparaat van de elektrische aansluiting voor u werkzaamheden uitvoert aan de elektrische installatie. Risico van elektrische schokken.

• Het apparaat mag enkel worden aangesloten op het elektrisch net door een geautoriseerd en gekwalificeerd persoon. De fabrikant kan niet aansprakelijk worden gesteld voor45 eventuele schade die optreedt als resultaat bewerkingen uitgevoerd door niet geautoriseerde personen.

• Het apparaat moet worden geïnstalleerd zodat het volledig kan worden losgekoppeld van het elektrisch net. De loskoppeling moet worden voorzien via een schakelaar die wordt ingebouwd in de vaste elektrische installatie, in overeenstemming met de bouwvoorschriften.

• Het onderste oppervlak van de kookplaat wordt ook heet tijdens het gebruik. De elektrische aansluitingen mogen niet in contact komen met het onderste oppervlak, zo niet kunnen de aansluitingen worden beschadigd.

• U mag de kabels niet over de hete oppervlakken leiden. Zo niet zal de kabelisolatie smelten en brand veroorzaken als resultaat van een kortsluiting van de kookplaat. Als het netsnoer beschadigd is, moet het worden vervangen door een gekwalificeerde elektricien. Zo niet, bestaat het risico van elektrische schokken, kortsluitingen of brandgevaar!

• Tijdens het aanbrengen van de bedrading moet u de nationale/lokale elektrische voorschriften naleven en moet u geschikte stopcontacten/ leidingen en stekkers gebruiken voor de kookplaat. Als de vermogenslimieten van het product het huidige vermogen van de stekker en het stopcontact/de leiding overschrijden, moet het product rechtstreeks worden aangesloten via een vaste elektrische installatie zonder stekker en stopcontact/leiding.

• Zorg ervoor dat het vermogen van de zekering compatibel is met het product.

• De aansluiting moet voldoen aan de nationale voorschriften.

• De gegevens van het elektrisch net moeten overeenstemmen met de gegevens vermeld op het typeplaatje van het product. Het typeplaatje bevindt zich onderaan op de kookplaat.

• Het netsnoer van uw product moet voldoen aan de waarden in het hoofdstuk “Technische specificaties”.

• Als het apparaat rechtstreeks moet worden aangesloten op het elektrisch net. Als het niet mogelijk is alle polen los te koppelen van het elektrisch net moet een lastscheidingseenheid met een contact tussenruimte van ten minste 3 mm (zekeringen, snoer veiligheidsschakelaars, contactpunten) worden aangesloten en alle polen van deze lastscheidingseenheid naast (niet boven) het product zitten in overeenstemming met de IEE richtlijnen. Het niet naleven van deze instructies kan operationele problemen veroorzaken en de garantie teniet doen.

• Een bijkomende bescherming met een aardlekschakelaar is aanbevolen. Als uw apparaat is voorzien van een netsnoer en stekker.

• Voer de elektrische aansluiting van uw apparaat uit door de stekker in een geaard stopcontact te steken. Als uw apparaat is voorzien van een netsnoer maar geen stekker heeft.

• apparaat aan op het elektrisch net zoals hieronder gespecificeerd naargelang het type netsnoer. Het netsnoer van uw apparaat is gespecificeerd in het hoofdstuk “Technische Specificaties” van de handleiding. Als uw netsnoer een 3-geleider type is, voor een 1-fasige aansluiting: - (BRW) Bruin = L (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 5-geleider type is, voor een 1-fasige aansluiting: Voor een enkelfasige aansluiting - (BRW/BLA) Bruin/Zwart = L (Fase) - (BLU/GRE) Blauw/Grijs = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 5-geleider type is, voor een 2-fasige aansluiting: - (BRW) Bruin = L1 (Fase) - (BLA) Zwart = L2 (Fase) - (BLU/GRE) Blauw/Grijs = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding)46 Als uw netsnoer een 4-geleider type is, voor een 2-fasige aansluiting: - (BRW) Bruin = L1 (Fase) - (BLA) Zwart = L2 (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 5-geleider type is, voor een 3-fasige aansluiting: - (BRW) Bruin = L1 (Fase) - (BLA) Zwart = L2 (Fase) - (GRE) Grijs = L3 (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Voor de bescherming van het apparaat tegen brand:

• Zorg ervoor dat de stekker van het product stevig in het stopcontact zit om vonken te voorkomen.

• Gebruik geen beschadigde snoeren of verlengsnoeren.

• Zorg ervoor dat er geen vloeistoffen of vocht aanwezig zijn op de aansluiting waar de stekker wordt aangesloten. Definitieve inspectie

• Schakel de netspanning aan na de installatie.

• Lees de handleiding voor de eerste ingebruikname van het apparaat.

• Zorg ervoor dat elke brander opwarmt en de ventilatie werkt. NO - Sikkerhetsinstruksjoner
