KÄYTTÖOHJE HIXI64700UP BEKO

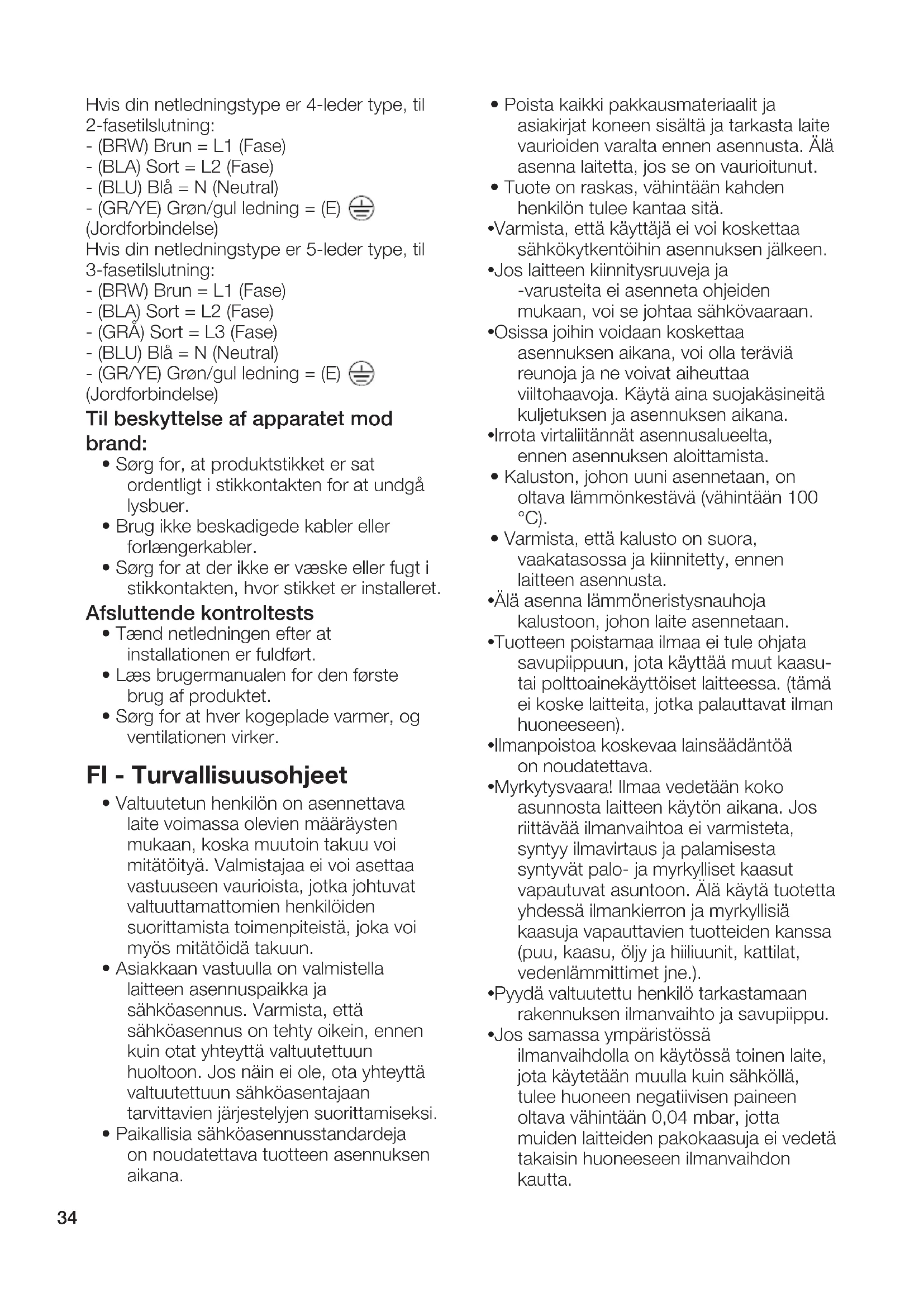

• Valtuutetun henkilön on asennettava laite voimassa olevien määräysten mukaan, koska muutoin takuu voi mitätöityä. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitätöidä takuun.

• Asiakkaan vastuulla on valmistella laitteen asennuspaikka ja sähköasennus. Varmista, että sähköasennus on tehty oikein, ennen kuin otat yhteyttä valtuutettuun huoltoon. Jos näin ei ole, ota yhteyttä valtuutettuun sähköasentajaan tarvittavien järjestelyjen suorittamiseksi.

• Paikallisia sähköasennusstandardeja on noudatettava tuotteen asennuksen aikana.

• Poista kaikki pakkausmateriaalit ja asiakirjat koneen sisältä ja tarkasta laite vaurioiden varalta ennen asennusta. Älä asenna laitetta, jos se on vaurioitunut.

• Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä.

• Varmista, että käyttäjä ei voi koskettaa sähkökytkentöihin asennuksen jälkeen.

• Jos laitteen kiinnitysruuveja ja -varusteita ei asenneta ohjeiden mukaan, voi se johtaa sähkövaaraan.

• Osissa joihin voidaan koskettaa asennuksen aikana, voi olla teräviä reunoja ja ne voivat aiheuttaa viiltohaavoja. Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.

• Irrota virtaliitännät asennusalueelta, ennen asennuksen aloittamista.

• Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100 °C).

• Varmista, että kalusto on suora, vaakatasossa ja kiinnitetty, ennen laitteen asennusta.

• Älä asenna lämmöneristysnauhoja kalustoon, johon laite asennetaan.

• Tuotteen poistamaa ilmaa ei tule ohjata savupiippuun, jota käyttää muut kaasu- tai polttoainekäyttöiset laitteessa. (tämä ei koske laitteita, jotka palauttavat ilman huoneeseen).

• Ilmanpoistoa koskevaa lainsäädäntöä on noudatettava.

• Myrkytysvaara! Ilmaa vedetään koko asunnosta laitteen käytön aikana. Jos riittävää ilmanvaihtoa ei varmisteta, syntyy ilmavirtaus ja palamisesta syntyvät palo- ja myrkylliset kaasut vapautuvat asuntoon. Älä käytä tuotetta yhdessä ilmankierron ja myrkyllisiä kaasuja vapauttavien tuotteiden kanssa (puu, kaasu, öljy ja hiiliuunit, kattilat, vedenlämmittimet jne.).

• Pyydä valtuutettu henkilö tarkastamaan rakennuksen ilmanvaihto ja savupiippu.

• Jos samassa ympäristössä ilmanvaihdolla on käytössä toinen laite, jota käytetään muulla kuin sähköllä, tulee huoneen negatiivisen paineen oltava vähintään 0,04 mbar, jotta muiden laitteiden pakokaasuja ei vedetä takaisin huoneeseen ilmanvaihdon kautta.35

• Asennuskaaviossa esitetyt mitat ovat mm:ssä.

• Tuuletusilmaa ei tule ohjata savupiippuun, jota käyttää muut kaasu- tai polttoainekäyttöiset laitteessa. (tämä ei koske laitteita, jotka palauttavat ilman huoneeseen).

• Ilmanpoistoa koskevaa lainsäädäntöä on noudatettava.

• Öljyjäämiä voi muodostua metallirasvasuodattimiin. Siksi tuotteen lähellä ei saa olla avoliekkejä. Tämän lisäksi tuotteen asennus kiinteitä polttoaineita käyttävien lämmityslaitteiden lähelle on sallittu vain, jos se on varustettu kipinöintiä estävällä kiinteällä, suljetulla kannella.

• Yrityksemme ei ole vastuussa yllä esitettyjen varoitusten laiminlyömisestä johtuvista vaurioista.

• Tuotteen valmistaja ei hyväksy vastuuta asennuksessa käytetyistä ilmanvaihtoputkista johtuvista vioista.

• Kaikkien ilmanpoistoputkien on oltava mahdollisimman lyhyitä, suoria ja niiden halkaisija suuri.

• Pitkät ilmanpoistoputket, useat kulmat tai pieni putken halkaisija rajoittavat ilmanvaihtoa ja lisäävät puhaltimen melua.

• Ilmanpoistoputken on oltava valmistettu palamattomasta materiaalista.

• Ilmanpoistoputki tulee asentaa 1 asteen kaltevuuteen, kondenssiveden paluun estämiseksi. Tuotteen mitat (kuva 1) Huomioi tuotteen mitat. Huomioi sopivuus kalusteisiin. Tuote soveltuu 3 eri asennustyyppiin kalusteiden mukaan. A, B ja C tyypin asennukset on kuvattu erikseen. A : Asennus ilman sisäistä ilmakiertokanavaa B: Asennus sisäisellä ilmakiertokanavalla C: Asennus ulkoisella ilmankierrolla A tyypin asennus (Asennus ilman sisäistä ilmakiertokanavaa) Kalusteen valmistelu, johon asennus tehdään: (Kuva A2) Valmistele kaluste kuvassa A2 esitettyjen mittojen mukaan. Aukon koko pinta- asennukseen on myös esitetty kuvassa A2. A tyypin asennusvaiheet

• Poista teippi kuvassa A3 esitetystä pöytätason muovista ja sijoita se uraan lieden takaosassa, kuvassa esitetyllä tavalla.

• Poista laatikot kokonaan kalusteesta ja aseta liesi paikalleen kalusteeseen. (Kuva A4)

• Kiinnitä pöytätason muovi seinään vetämällä sitä seinää päin kalusteeseen tehdystä aukosta. (Kuva A5)

• Aseta laatikot paikalleen. (Kuva A6)

• Irrota toinen metallirasvasuodatin vetämällä sitä ylöspäin. (Kuva A7)

• Poista nesteenkeräysastia, kuten esitetty kuvassa A7.

• Aseta kaksi aktiivihiilisuodatinta oikealle ja vasemmalle puolelle, kuten esitetty kuvassa A8.

• Asenna nesteenkeräysastia, kuten esitetty kuvassa A9. Lopeta asennus asentamalla metallirasvasuodattimen paikalleen. B tyypin asennus (Asennus sisäisellä ilmakiertokanavalla) Kalusteen valmistelu, johon asennus tehdään: (Kuva B2) Valmistele kaluste kuvassa B2 esitettyjen mittojen mukaan. Aukon koko pinta- asennukseen on myös esitetty kuvassa B2. Tässä luvussa esitetyt ilmanohjaimen muoviosat on hankittava valtuutetusta huollosta tai jälleenmyyjältä. Näitä lisätarvikkeita ei toimiteta laitteen mukana. B tyypin asennusvaiheet

• Aseta kuvassa B3 esitetty ilmanvaihdon kulmamuovi paikalleen lieden takaosassa, kuten kuvassa on esitetty.

• Poista laatikot kokonaan kalusteesta ja aseta liesi paikalleen kalusteeseen kallistamalla sitä. (Kuva A4)

• Kiinnitä pitkä ja kulmamuoviosa, jotka suuntaavat ilman kalusteen pohjaan ja kiinnitä ne kulmamuoviosaan, joka on kiinnitetty lieteen kuvassa B5 esitetyllä tavalla. Kulmamuoviosan kiinnittämiseksi on liettä nostettava hieman takaosasta. Ilmanvaihdon muoviosien on oltava asennettu kuvassa B6 esitetyllä tavalla.36

• Kiinnitä ilmanvaihdon poisto-osa ilmanvaihdon kulmamuoviosaan kalusteen alaosasta, kuten esitetty kuvassa B7.

• Aseta laatikot paikalleen. (Kuva B8)

• Irrota toinen metallirasvasuodatin vetämällä sitä ylöspäin. (Kuva B9)

• Poista nesteenkeräysastia, kuten esitetty kuvassa B9.

• Aseta kaksi aktiivihiilisuodatinta oikealle ja vasemmalle puolelle, kuten esitetty B10.

• Asenna nesteenkeräysastia, kuten esitetty kuvassa B11. Lopeta asennus asentamalla metallirasvasuodattimen paikalleen. C tyypin asennus (Asennus ulkoisella ilmakierrolla) Kalusteen valmistelu, johon asennus tehdään: (Kuva C2) Valmistele kaluste kuvassa C2 esitettyjen mittojen mukaan. Aukon koko pinta- asennukseen on myös esitetty kuvassa C2. Tässä luvussa esitetyt ilmanohjaimen muoviosat on hankittava valtuutetusta huollosta tai jälleenmyyjältä. Näitä lisätarvikkeita ei toimiteta laitteen mukana. C tyypin asennusvaiheet

• Aseta kuvassa C3 esitetty ilmanvaihdon kulmamuovi paikalleen lieden takaosassa, kuten kuvassa on esitetty.

• Poista laatikot kokonaan kalusteesta ja aseta liesi paikalleen kalusteeseen kallistamalla sitä. (Kuva C4)

• Kiinnitä pitkä ja kulmamuoviosa, jotka suuntaavat ilman kalusteen pohjaan ja kiinnitä ne kulmamuoviosaan, joka on kiinnitetty lieteen kuvassa C5 esitetyllä tavalla. Kulmamuoviosan kiinnittämiseksi on liettä nostettava hieman takaosasta. Ilmanvaihdon muoviosien on oltava asennettu kuvassa C5 esitetyllä tavalla.

• Sijoita savupiippuun käyttämällä ilmanvaihdon osia sen sijainnin mukaan.

• Ilmanvaihto-osat, jotka voidaan tilata valtuutetusta huollosta tai jälleenmyyjältä, on esitetty taulukossa sivuilla 12-13. X1-sarake taulukossa sisältää “Naber”-yrityksen koodit, X2- sarake sisältää valtuutetun huoltomme koodit. Laitteen sähkökytkennät (kuva E)

• Liitä laite varokkeella suojattuun maadoitettuun pistorasiaan/linjaan, joka on taulukossa ”tekniset tiedot” esitettyjen arvojen mukainen. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.

• Kytke laite irti virransyötöstä ennen sähköasennustöiden aloittamista. Sähköiskun vaara.

• Laitteen saa liittää virransyöttöön vain valtuutettu ja pätevöitynyt henkilö. Valmistajaa ei voida pitää vastuussa vahingoista, jotka johtuvat valtuuttamattoman henkilön suorittamista toimenpiteistä.

• Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Irtikytkentä on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.

• Keittotason alapinta kuumenee käytön aikana. Sähkökytkennät eivät saa koskettaa takapintaan, koska liitäntä voi vaurioitua.

• Älä vedä liitäntäkaapeleita kuumien pintojen yli. Kaapelin eristys voi sulaa ja johtaa keittotason oikosulkuun. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!

• Johtojen liitännässä on noudatettava kansallisia/paikallisia sähkömääräyksiä ja sopivaa pistorasiaa/linjaa ja pistoketta on käytettävä keittotasolle. Mikäli tuotteen tehorajat ovat pistokkeen ja pistorasian/linjan virransietokyvyn, tuote on liitettävä suoraan kiinteään sähköasennukseen, pistoketta ja pistorasiaa/linjaa käyttämättä.

• Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa.

• Sähköliitännän tulee olla kansallisten asetusten mukainen.

• Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Tyyppikilpi sijaitsee keittolieden pohjassa.37

• Tuotteen virtajohdon on oltava “Tekniset tiedot” taulukossa esitettyjen arvojen mukainen.

• Jos laite on liitettävä suoraan verkkovirtaan: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäyksikkö vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, kosketin) liitettävä ja irtikytkentäyksikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella) IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.

• Lisäsuojausta jäännösvirtakatkaisimella suositellaan. Jos laitteessa on virtajohto ja pistoke:

• Liitä laite virransyöttöön kytkemällä se maadoitettuun pistorasiaan. Jos laitteessa on virtajohto, mutta ei pistoketta:

• Liitä laite virransyöttöön kuten alla on määritetty virtajohtotyypin mukaan. Laitteen virtajohtotyyppi on määritetty käyttöohjeen osassa “Tekniset tiedot”. Jos virtajohtotyyppi on 3-johdintyyppi, 1-vaiheen liitännälle: - (BRW) Ruskea = L (Vaihe) - (BLU) Sininen = N (Neutraali) - (GR/YE) Vihreä/keltainen johto = (E) (Maadoitus) Jos virtajohtotyyppi on 5-johdintyyppi, 1-vaiheen liitännälle: 1-vaiheiselle liitännälle - (BRW/BLA) Ruskea/musta = L (Vaihe) - (BLU/GRE) Sininen/harmaa = N (Neutraali) - (GR/YE) Vihreä/keltainen johto = (E) (Maadoitus) Jos virtajohtotyyppi on 5-johdintyyppi, 2-vaiheen liitännälle: - (BRW) Ruskea = L1 (Vaihe) - (BLA) Musta = L2 (Vaihe) - (BLU/GRE) Sininen/harmaa = N (Neutraali) - (GR/YE) Vihreä/keltainen johto = (E) (Maadoitus) Jos virtajohtotyyppi on 4-johdintyyppi, 2-vaiheen liitännälle: - (BRW) Ruskea = L1 (Vaihe) - (BLA) Musta = L2 (Vaihe) - (BLU) Sininen = N (Neutraali) - (GR/YE) Vihreä/keltainen johto = (E) (Maadoitus) Jos virtajohtotyyppi on 5-johdintyyppi, 3-vaiheen liitännälle: - (BRW) Ruskea = L1 (Vaihe) - (BLA) Musta = L2 (Vaihe) - (GRE) Harmaa = L3 (Vaihe) - (BLU) Sininen = N (Neutraali) - (GR/YE) Vihreä/keltainen johto = (E) (Maadoitus) Laitteen suojaamiseksi tulipalolta:

• Varmista, että laitteen pistoke on kunnolla kiinni pistorasiassa kipinöinnin estämiseksi.

• Älä käytä vaurioituja kaapeleita tai jatkojohtoja.

• Varmista, että pistorasiassa, johon laite liitetään, ei ole nesteitä tai kosteutta. Lopputarkastus

• Kytke virransyöttö päälle asennuksen jälkeen.

• Lue käyttöohje, ennen laitteen ensimmäistä käyttöä.

• Varmista, että jokainen levy kuumenee ja tuuletus toimii. IT- Istruzioni relative alla sicurezza
