BRUKSANVISNING HIXI64700UP BEKO

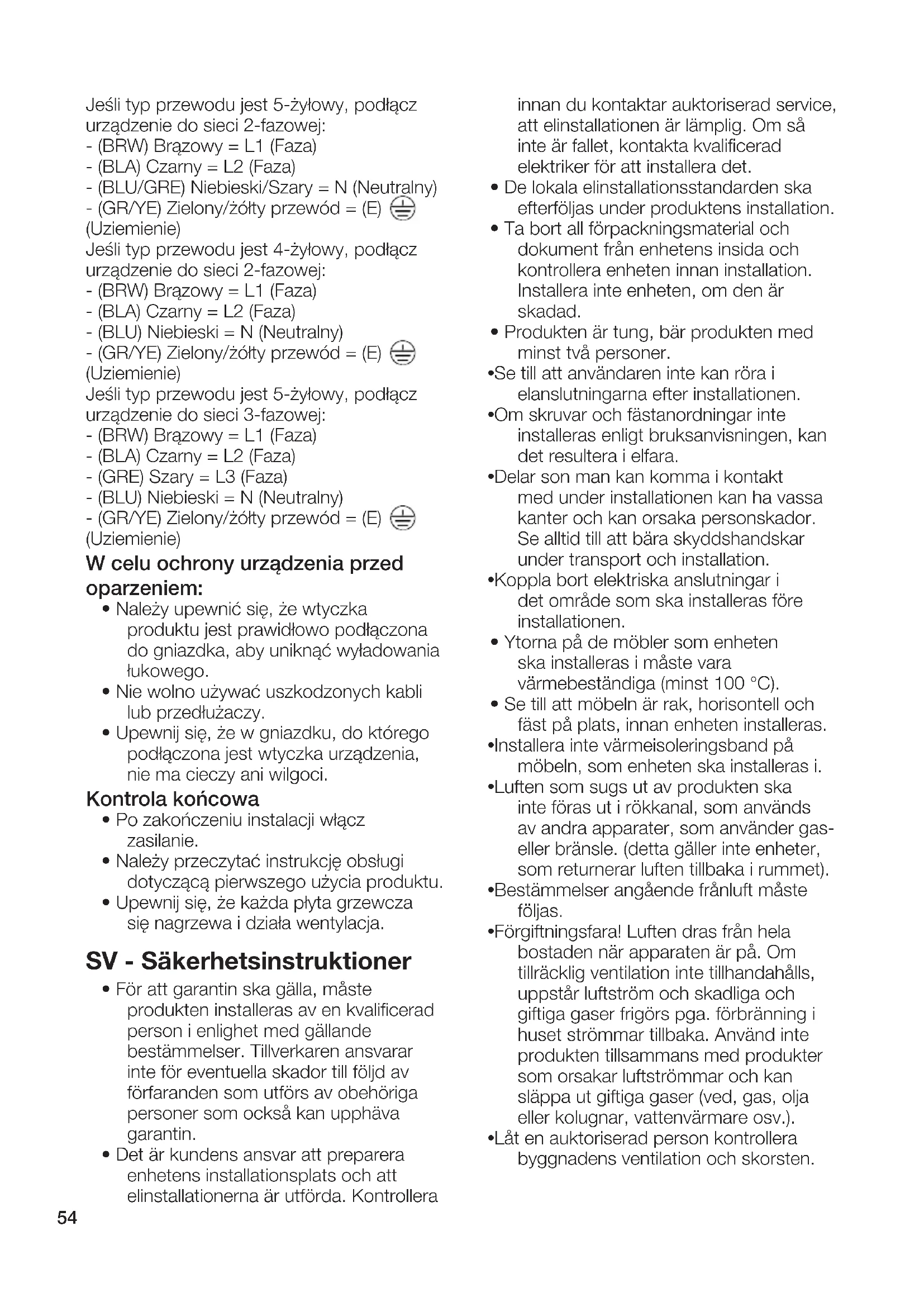

• För att garantin ska gälla, måste produkten installeras av en kvalificerad person i enlighet med gällande bestämmelser. Tillverkaren ansvarar inte för eventuella skador till följd av förfaranden som utförs av obehöriga personer som också kan upphäva garantin.

• Det är kundens ansvar att preparera enhetens installationsplats och att elinstallationerna är utförda. Kontrollera innan du kontaktar auktoriserad service, att elinstallationen är lämplig. Om så inte är fallet, kontakta kvalificerad elektriker för att installera det.

• De lokala elinstallationsstandarden ska efterföljas under produktens installation.

• Ta bort all förpackningsmaterial och dokument från enhetens insida och kontrollera enheten innan installation. Installera inte enheten, om den är skadad.

• Produkten är tung, bär produkten med minst två personer.

• Se till att användaren inte kan röra i elanslutningarna efter installationen.

• Om skruvar och fästanordningar inte installeras enligt bruksanvisningen, kan det resultera i elfara.

• Delar son man kan komma i kontakt med under installationen kan ha vassa kanter och kan orsaka personskador. Se alltid till att bära skyddshandskar under transport och installation.

• Koppla bort elektriska anslutningar i det område som ska installeras före installationen.

• Ytorna på de möbler som enheten ska installeras i måste vara värmebeständiga (minst 100 °C).

• Se till att möbeln är rak, horisontell och fäst på plats, innan enheten installeras.

• Installera inte värmeisoleringsband på möbeln, som enheten ska installeras i.

• Luften som sugs ut av produkten ska inte föras ut i rökkanal, som används av andra apparater, som använder gas- eller bränsle. (detta gäller inte enheter, som returnerar luften tillbaka i rummet).

• Bestämmelser angående frånluft måste följas.

• Förgiftningsfara! Luften dras från hela bostaden när apparaten är på. Om tillräcklig ventilation inte tillhandahålls, uppstår luftström och skadliga och giftiga gaser frigörs pga. förbränning i huset strömmar tillbaka. Använd inte produkten tillsammans med produkter som orsakar luftströmmar och kan släppa ut giftiga gaser (ved, gas, olja eller kolugnar, vattenvärmare osv.).

• Låt en auktoriserad person kontrollera byggnadens ventilation och skorsten.55

• Om en annan apparat fungerar med annan energi än el i samma miljö med ventilation, får det negativa trycket i rummet vara högst 0,04 mbar, så att avgaserna från den andra apparaten inte dras tillbaka i rummet av ventilationen.

• Måtten som anges i installationsdiagrammen är i mm.

• Luften som sugs ut av produkten ska inte föras ut i rökkanal, som används av andra apparater, som använder gas- eller bränsle. (detta gäller inte enheter, som returnerar luften tillbaka i rummet).

• Bestämmelser angående frånluft måste följas.

• Oljeslam kan produceras på metalloljefiltren. Därför ska ingen naken eld vara i närheten av produkten. Utöver detta, är installation av produkten nära värmeapparater som använder fasta bränslen tillåtet, om det finns en fast lock som förhindrar gnistor.

• Företaget kan inte hållas ansvarig för problem som uppstår av att varningarna ovan inte observeras.

• Produktens tillverkare accepterar inte ansvar för fel, som uppstår av att ventilationsrör används i installationen.

• Luftutloppsröret som ska användas ska vara så kort som möjligt, rak och ha stor diameter.

• Långa luftutloppsrör, flera böjar eller liten diameter reducerar ventilationen och ökar fläktens ljud.

• Luftutloppsröret ska vara tillverkat av icke-brännbar material.

• Luftutloppsröret ska installeras med 1 grads lutning för att förhindra retur av kondensvatten. Produktmått (bild 1) Observera produktmåtten. Observera lämplighet med möblerna. Produkten lämpar sig för 3 olika installationstyper, enligt lämplighet med möblerna. A, B och C installationstyperna har beskrivits. A : Installation utan intern cirkulationskanal B: Installation med intern cirkulationskanal C: Installation med extern cirkulation A-typens installation (Installation utan intern cirkulationskanal) Preparation av möblerna där installation sker: (Bild A2) Preparera möblerna enligt måtten i bild A2. Hålets mått för ytinstallation har även visats i bild A2. Installationssteg för A-typ

• Ta bort tejpen diskbänkens plast som beskrivits i bild A3, och placera den i öppningen i hällens baksida, som visats i bilden.

• Ta bort möbelns lådor helt och placera ugnen på plats i möbeln. (Bild A4)

• Fäst diskbänkens plast på väggen genom att dra fen mot väggen genom öppningen som skapats i möbeln. (Bild A5)

• Placera lådorna på plats. (Bild A6)

• Ta bort metalloljefiltret genom att dra den uppåt. (Bild A7)

• Ta bort vätskeuppsamlingskärlet som visats i bild A7.

• Placera två aktivkolfilter till höger och vänster som visats i bilden A8.

• Placera vätskeuppsamlingskärlet på plats som visats i bild A9. Avsluta installationen genom att placera metalloljefiltret på plats. B-typens installation (Installation med intern cirkulationskanal) Preparation av möblerna där installation sker: (Bild B2) Preparera möblerna enligt måtten i bild B2. Hålets mått för ytinstallation har även visats i bild B2. Luftguidens plastdelar måste anskaffas från auktoriserad service eller återförsäljare. Dessa delar ingår inte i din produkt. Installationssteg för B-typ

• Placera ventilationens plasthörn som beskrivits i bild B3 i öppningen i hällens baksida, som visats i bilden.

• Ta bort möbelns lådor helt och placera ugnen på plats i möbeln genom att luta den. (Bild A4)56

• Fäst ventilationens långa och hörnplastdel som riktar luften i bottnet på möbeln och fäst dem i hörnplastdelen som du fäst i ugnens baksida, som visats i bild B5. För att fästa den i hörnplastdelen, måste ugnen lyftas lite från baksidan. Ventilationens plastdelar måste installeras som visats i bild B6.

• Fäst ventilationens utloppsdel i ventilationens hörnplastdel från möbelns botten, som visats i bild B7.

• Placera lådorna på plats. (Bild B8)

• Ta bort metalloljefiltret genom att dra den uppåt. (Bild B9)

• Ta bort vätskeuppsamlingskärlet som visats i bild B9.

• Placera två aktivkolfilter till höger och vänster som visats i bilden B10.

• Placera vätskeuppsamlingskärlet på plats som visats i bild B11. Avsluta installationen genom att placera metalloljefiltret på plats. C-typens installation (Installation med extern cirkulation) Preparation av möblerna där installation sker: (Bild C2) Preparera möblerna enligt måtten i bild C2. Hålets mått för ytinstallation har även visats i bild C2. Luftguidens plastdelar måste anskaffas från auktoriserad service eller återförsäljare. Dessa delar ingår inte i din produkt. Installationssteg för C-typ

• Placera ventilationens plasthörn som beskrivits i bild C3 i öppningen i hällens baksida, som visats i bilden.

• Ta bort möbelns lådor helt och placera ugnen på plats i möbeln genom att luta den. (Bild C4)

• Fäst ventilationens långa och hörnplastdel som riktar luften i bottnet på möbeln och fäst dem i hörnplastdelen som du fäst i ugnens baksida, som visats i bild C5. För att fästa den i hörnplastdelen, måste ugnen lyftas lite från baksidan. Ventilationens plastdelar måste installeras som visats i bild C5.

• Sträck dig in i rökkanalen med ventilationsdelarna enligt dess placering.

• Ventilationsdelarna som kan erhållas från auktoriserad service eller återförsäljare har angetts på sidorna 12-13. X1-kolumnen i tabellen innehåller “Naber”-företagets koder, X2- kolumnen innehåller vår auktoriserade service koder. Enhetens elinstallationer (bild E)

• Anslut enheten i en jordad uttag/ linje, som skyddas med säkring som överensstämmer med värdena i ”Tekniska specifikationer” tabellen. Låt en kvalificerad elektriker göra ordningsinstallationen när du använder produkten med eller utan transformator. Vårt företag ansvarar inte för eventuella problem som uppstår på grund av att produkten inte jordas i enlighet med lokala bestämmelser.

• Koppla ur enheten från elanslutningen, innan arbeten utförs på elinstallationen. Risk för elchock.

• Enheten får endast anslutas till elnätet av en auktoriserad och kvalificerad person. Tillverkaren skall inte hållas ansvarigt för eventuella skador som kan uppstå till följd av att en icke auktoriserad person utfört installationen.

• Apparaten måste installeras så att den kan kopplas bort helt från elnätet. Separationen måste tillhandahållas av en omkopplare inbyggd i den fasta elinstallationen, enligt konstruktionsföreskrifter.

• Hällens nedre yta blir också varm när den används. Elinstallationen får inte röra i nedre ytan, då de kan skadas.

• Led inte anslutningskablarna över heta ytor. Kabelns isolering kan smälta och orsaka brand pga. kortslutning i hällen. Om nätsladden är skadad måste den bytas ut av en behörig elektriker. Annars finns det risk för elektriska stötar, kortslutning eller brand!

• Under koppling av ledningarna ska nationella/lokala elföreskrifter åtföljas och för hällen passande uttag/ linje och elkontakt användas. Om produktens effektgränser är utanför elkontaktens och uttagets/linjens strömavtagningskapacitet, ska57 produkten anslutas direkt genom en fast elinstallation, utan att använda elkontakt, uttag/linje.

• Se till att säkringsklassen är kompatibel med produkten.

• Anslutningen måste följa nationella bestämmelser.

• Uppgifterna om nättillgången måste motsvara de uppgifter som anges på produktens typetikett. Se typetiketten i hällens botten.

• Strömkabeln på din produkt måste uppfylla värdena i kapitlet “Tekniska specifikationer”.

• Om enheten kopplas direkt i elnätet: Om det inte är möjligt att koppla bort alla poler i strömförsörjningen måste en frånkopplingsenhet med minst 3 mm kontaktavstånd (säkringar, ledningssäkerhetsbrytare, kontaktorer) anslutas och alla poler i denna frånkopplingsenhet måste ligga intill (inte ovanför) enheten i enlighet med IEE-direktiven. Underlåtenhet att följa denna instruktion kan orsaka drift problem och ogiltigförklara produkt garantin.

• Ytterligare skydd med en jordfelsbrytare rekommenderas. Om enheten har strömkabel och stickkontakt:

• Utför elinstallationen genom att ansluta enheten i en jordad vägguttag. Om enheten har strömkabel, men inte stickkontakt:

• Anslut enheten i elnätet som beskrivits nedan beroende på strömkabeltypen. Enhetens strömkabeltyp är specificerad i sektionen “Specifikationer” i bruksanvisningen. Om strömkabeln är en 3-ledningstyp, gäller för 1-fasanslutning: - (BRW) Brun = L (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 5-ledningstyp, gäller för 1-fasanslutning: Vid 1-fasanslutning - (BRW/BLA) Brun/Svart = L (Fas) - (BLU/GRE) Blå/Grå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 5-ledningstyp, gäller för 2-fasanslutning: - (BRW) Brun = L1 (Fas) - (BLA) Svart = L2 (Fas) - (BLU/GRE) Blå/Grå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 4-ledningstyp, gäller för 2-fasanslutning: - (BRW) Brun = L1 (Fas) - (BLA) Svart = L2 (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 5-ledningstyp, gäller för 3-fasanslutning: - (BRW) Brun = L1 (Fas) - (BLA) Svart = L2 (Fas) - (GRE) Grå = L3 (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Till skydd av enheten emot brand:

• Se till att produkt kontakten är ordentligt ansluten till uttaget för att undvika ljusbågar.

• Använd inte skadade kablar eller förlängningskablar.

• Kontrollera, att det inte finns vätskor eller fukt på uttaget, där apparaten ansluts. Slutlig inspektion

• Efter installationen, slå på elnätet.

• Läs bruksanvisningen för första användningen av enheten.

• Kontrollera att varje kokplatta värms upp och ventilationen fungerar.
