BRUKSANVISNING HIXI64700UP BEKO

• Fjern skufferne helt fra dine møbler og placer din ovn på dens plads i dine møbler. (Figur A4)32

• Fjern skufferne helt fra dine møbler og placer din ovn på dens plads på dine møbler. (Figur A4)

• Fjern skufferne helt fra dine møbler og placer din ovn på dens plads på dine møbler. (Figur C4)

• Apparatet skal installeres av en kvalifisert person i samsvar med gjeldende forskrifter for å holde garantien gyldig. Produsenten skal ikke holdes ansvarlig for skader som oppstår fra prosedyrer som utføres av uautoriserte personer, som også vil ugyldiggjøre garantien.

• Det er kundens ansvar å forberede stedet der apparatet skal plasseres, og også klargjøre den elektriske installasjonen. Før du ringer det autoriserte serviceverkstedet, må du kontrollere at den elektriske installasjonen er egnet. Hvis det ikke er det, ringer du en kvalifisert elektriker og montør for å få de nødvendige forberedelser gjort.

• Reglene i lokale standarder for elektrisk installasjon skal følges under produktinstallasjonen.

• Fjern alt emballasjemateriale og alle dokumenter inne i apparatet og sjekk om det er skader på apparatet før installasjonen. Ikke installer det hvis apparatet er skadet.

• Produktet er tungt, bær produktet med minst to personer.

• Forsikre deg om at brukeren ikke kan nå de elektriske tilkoblingene etter installasjonen.

• Unnlatelse av å installere skruene og sikringsutstyret i samsvar med veiledningen kan forårsake elektrisk fare.

• Deler som du kan være innen berøringsavstand fra under installasjonen, kan ha skarpe kanter og forårsake kuttskader. Bruk derfor alltid vernehansker under transport og installasjon.

• Koble fra elektriske tilkoblinger i installasjonsområdet før du starter installasjonen.

• Overflatene til møblene som apparatet skal installeres i, skal være varmebestandige (minimum 100 °C).

• Forsikre deg om at møblene er i rett, vannrett posisjon og at de er festet før du installerer apparatet.

• Luften som skal trekkes ut fra ventilatoren bør ikke overføres til en skorstein som brukes av andre apparater som brenner gass eller annet brensel. (gjelder ikke for apparater som slipper luft tilbake i rommet).

• Lovverket vedrørende evakuering av luft skal følges.

• Forgiftningsfare! Mens apparatet er i drift, trekkes luft fra hele huset. Hvis det ikke er tilstrekkelig ventilasjon, oppstår luftstrøm og avfall og giftige gasser som frigjøres som følge av forbrenning i huset, absorberes på nytt. Ikke bruk produktet sammen med produkter som gir luftsirkulasjon og kan avgi giftig gass (ved-, gass-, olje- og kullovner, kjeler, varmtvannsberedere osv.).47

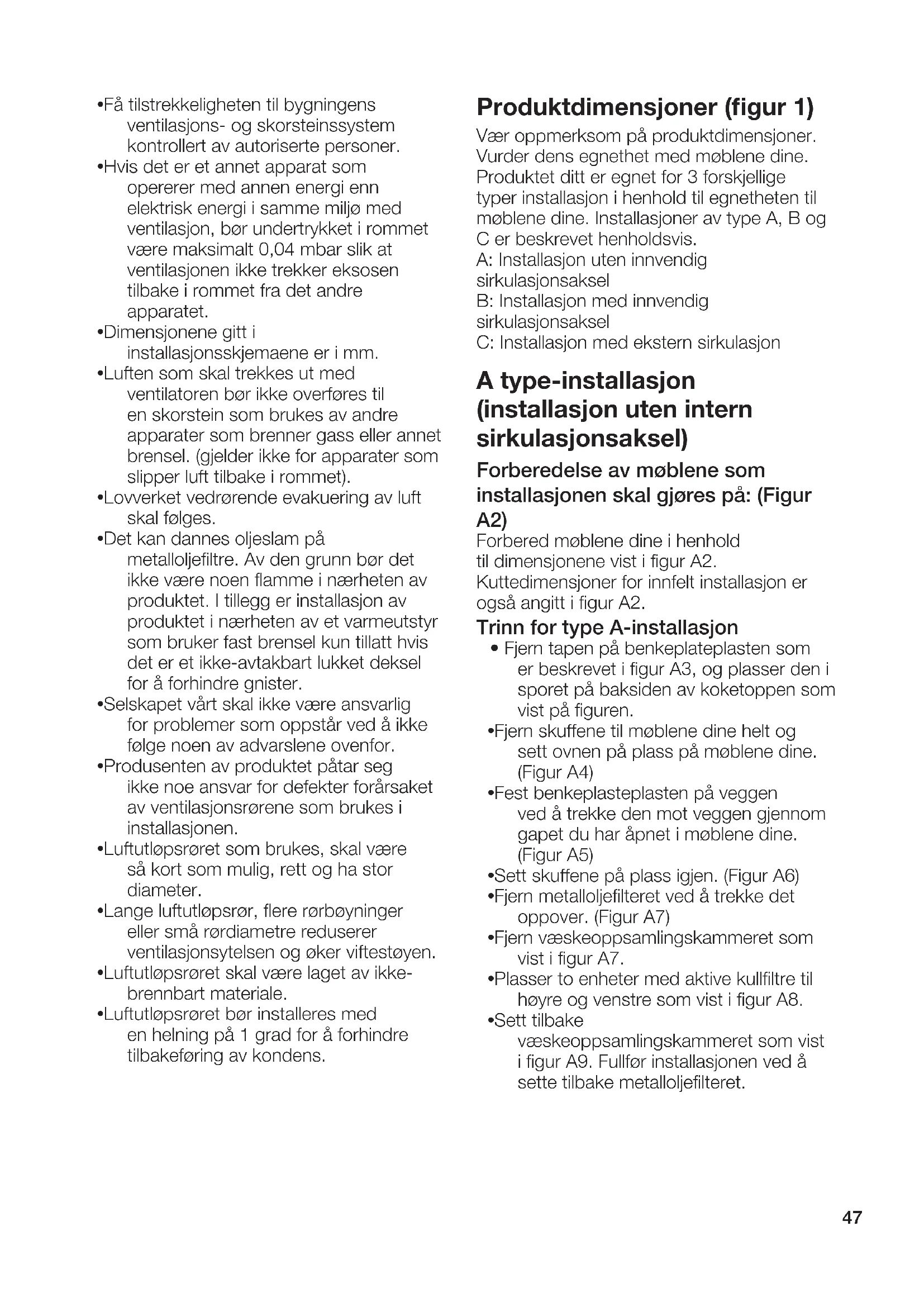

• Få tilstrekkeligheten til bygningens ventilasjons- og skorsteinssystem kontrollert av autoriserte personer.

• Hvis det er et annet apparat som opererer med annen energi enn elektrisk energi i samme miljø med ventilasjon, bør undertrykket i rommet være maksimalt 0,04 mbar slik at ventilasjonen ikke trekker eksosen tilbake i rommet fra det andre apparatet.

• Dimensjonene gitt i installasjonsskjemaene er i mm.

• Luften som skal trekkes ut med ventilatoren bør ikke overføres til en skorstein som brukes av andre apparater som brenner gass eller annet brensel. (gjelder ikke for apparater som slipper luft tilbake i rommet).

• Lovverket vedrørende evakuering av luft skal følges.

• Det kan dannes oljeslam på metalloljefiltre. Av den grunn bør det ikke være noen flamme i nærheten av produktet. I tillegg er installasjon av produktet i nærheten av et varmeutstyr som bruker fast brensel kun tillatt hvis det er et ikke-avtakbart lukket deksel for å forhindre gnister.

• Selskapet vårt skal ikke være ansvarlig for problemer som oppstår ved å ikke følge noen av advarslene ovenfor.

• Produsenten av produktet påtar seg ikke noe ansvar for defekter forårsaket av ventilasjonsrørene som brukes i installasjonen.

• Luftutløpsrøret som brukes, skal være så kort som mulig, rett og ha stor diameter.

• Lange luftutløpsrør, flere rørbøyninger eller små rørdiametre reduserer ventilasjonsytelsen og øker viftestøyen.

• Luftutløpsrøret skal være laget av ikke- brennbart materiale.

• Luftutløpsrøret bør installeres med en helning på 1 grad for å forhindre tilbakeføring av kondens. Produktdimensjoner (gur 1) Vær oppmerksom på produktdimensjoner. Vurder dens egnethet med møblene dine. Produktet ditt er egnet for 3 forskjellige typer installasjon i henhold til egnetheten til møblene dine. Installasjoner av type A, B og C er beskrevet henholdsvis. A: Installasjon uten innvendig sirkulasjonsaksel B: Installasjon med innvendig sirkulasjonsaksel C: Installasjon med ekstern sirkulasjon A type-installasjon (installasjon uten intern sirkulasjonsaksel) Forberedelse av møblene som installasjonen skal gjøres på: (Figur A2) Forbered møblene dine i henhold til dimensjonene vist i figur A2. Kuttedimensjoner for innfelt installasjon er også angitt i figur A2. Trinn for type A-installasjon

• Fjern tapen på benkeplateplasten som er beskrevet i figur A3, og plasser den i sporet på baksiden av koketoppen som vist på figuren.

• Fjern skuffene til møblene dine helt og sett ovnen på plass på møblene dine. (Figur A4)

• Fest benkeplasteplasten på veggen ved å trekke den mot veggen gjennom gapet du har åpnet i møblene dine. (Figur A5)

• Sett skuffene på plass igjen. (Figur A6)

• Fjern metalloljefilteret ved å trekke det oppover. (Figur A7)

• Fjern væskeoppsamlingskammeret som vist i figur A7.

• Plasser to enheter med aktive kullfiltre til høyre og venstre som vist i figur A8.

• Sett tilbake væskeoppsamlingskammeret som vist i figur A9. Fullfør installasjonen ved å sette tilbake metalloljefilteret.48 B type-installasjon (Installasjon med intern sirkulasjonsaksel) Forberedelse av møblene som installasjonen skal gjøres på: (Figur B2) Forbered møblene dine i henhold til dimensjonene presentert i figur B2. Kuttedimensjoner for innfelt montering er også angitt i figur B2. Du må få lastdelene til luftguiden som er beskrevet i denne installasjonen fra det autoriserte serviceverkstedet eller autoriserte forhandlere. Disse delene følger ikke med produktet. Trinn for type B-installasjon

• Plasser ventilasjonshjørneplasten beskrevet i figur B3 i sporet på baksiden av koketoppen som vist på figuren.

• Fjern skuffene til møblene dine helt og plasser ovnen ved å vippe den på plass på møblene. (Figur A4)

• Fest lang- og hjørneplasten av ventilasjon som skal lede luften til bunnen av møblene, og fest dem til hjørneplasten du har festet på baksiden av ovnen som vist i figur B5. For å feste den til hjørneplasten, må du løfte koketoppen litt fra baksiden. Ventilasjonsplastdeler skal ha vært montert som vist i figur B6.

• Fest ventilasjonsutløpbiten til plasten i ventilasjonshjørnet fra bunnen av møblene som vist i figur B7.

• Sett skuffene på plass igjen. (Figur B8)

• Fjern metalloljefilteret ved å trekke det oppover. (Figur B9)

• Fjern væskeoppsamlingskammeret som vist i figur B9.

• Plasser to enheter med aktive kullfiltre til høyre og venstre som vist i figur B10.

• Sett tilbake væskeoppsamlingskammeret som vist i figur B11. Fullfør installasjonen ved å sette tilbake metalloljefilteret. C type-installasjon (installasjon med ekstern sirkulasjon) Forberedelse av møblene som installasjonen skal gjøres på: (Figur C2) Forbered møblene dine i henhold til dimensjonene presentert i figur C2. Kuttedimensjoner for innfelt montering er også angitt i figur C2. Du må få lastdelene til luftguiden som er beskrevet i denne installasjonen fra det autoriserte serviceverkstedet eller autoriserte forhandlere. Disse delene følger ikke med produktet. Trinn for type C-installasjon

• Plasser ventilasjonshjørneplasten beskrevet i figur C3 i sporet på baksiden av koketoppen som vist på figuren.

• Fjern skuffene til møblene dine helt og plasser ovnen ved å vippe den på plass på møblene. (Figur C4)

• Fest lang- og hjørneplasten av ventilasjon som skal lede luften til bunnen av møblene, og fest dem til hjørneplasten du har festet på baksiden av ovnen som vist i figur C5. For å feste den til hjørneplasten, må du løfte koketoppen litt fra baksiden. Ventilasjonsplastdeler skal ha vært montert som vist i figur C5.

• Nå frem til skorsteinen ved hjelp av ventilasjonsdeler som samsvarer med plasseringen.

• Ventilasjonsdeler som du kan få hos autorisert serviceverksted eller autoriserte forhandlere er gitt i tabellen på side 12-13. X1-kolonnen i tabellen inkluderer “Naber”-selskapskoder, X2-kolonnen inkluderer kodene til vårt autoriserte serviceverksted. Elektrisk tilkobling av apparatet (figur

• Koble apparatet fra den elektriske tilkoblingen før du begynner å arbeide med den elektriske installasjonen. Fare for elektrisk støt.

• Apparatet kan bare kobles til strømnettet av en autorisert og kvalifisert person. Produsenten skal ikke holdes ansvarlig for skader som kan oppstå som følge av operasjoner utført av uvedkommende.

• Apparatet må installeres slik at det kan kobles helt fra strømforsyningen. Frakoblingen må skapes med en bryter innebygd i den faste elektriske installasjonen, i henhold til byggeforskrifter.

• Når du utfører kablingsarbeid, må du overholde de nasjonale/lokale elektriske forskriftene og bruke riktig stikkontakt/ ledning og støpsel for komfyren. Hvis produktets strømbegrensninger overskrider strømtilførselen til støpselet og stikkontakten/ledningen, må produktet kobles til fast elektrisk installasjon direkte uten å bruke støpsel og stikkontakt/ledning.

• Forsikre deg om at sikringsvurderingen er kompatibel med produktet.

• Tilkoblingen må være i samsvar med nasjonale forskrifter.

• Data om strømforsyning må samsvare med dataene som er spesifisert på produktets typeeskilt. Du vil kanskje se typemerket nederst på komfyren.

• Strømkabelen til produktet ditt må overholde verdiene i tabellen “Tekniske spesifikasjoner”.

• Hvis apparatet skal kobles direkte til strømforsyningen: Hvis det ikke er mulig å koble fra alle poler i strømforsyningen, skal en frakoblingsenhet med minst 3 mm kontaktklaringer (sikring, linjesikkerhetsbrytere, kontaktor) kobles til, og alle polene på denne frakoblingsenheten skal være tilliggende (ikke over) apparatet i samsvar med IEE-direktiver. Unnlatelse av å følge denne instruksjonen kan føre til driftsproblemer og ugyldiggjøre produktgarantien.

• Koble apparatet til strømnettet som spesifisert nedenfor i henhold til type ledning. Ledningstypen til apparatet er spesifisert i delen “Tekniske spesifikasjoner” i bruksanvisningen. Hvis strømledningen din har tre ledere, for 1-fasetilkobling: - (BRW) Brun = L (fase) - (BLU) Blå = N (nøytral) - (GR/YE) Grønn/gul ledning = (E) (jording) Hvis strømledningen din har fem ledere, for 1-fasetilkobling: For enfasetilkobling - (BRW/BLA) Brun/svart = L (fase) - (BLU/GRE) Blå/grå = N (nøytral) - (GR/YE) Grønn/gul ledning = (E) (jording) Hvis strømledningen din har fem ledere, for 2-fasetilkobling: - (BRW) Brun = L1 (fase) - (BLA) Svart = L2 (fase) - (BLU/GRE) Blå/grå = N (nøytral) - (GR/YE) Grønn/gul ledning = (E) (jording)50 Hvis strømledningen din har fire ledere, for 2-fasetilkobling: - (BRW) Brun = L1 (fase) - (BLA) Svart = L2 (fase) - (BLU) Blå = N (nøytral) - (GR/YE) Grønn/gul ledning = (E) (jording) Hvis strømledningen din har fem ledere, for 3-fasetilkobling: - (BRW) Brun = L1 (fase) - (BLA) Svart = L2 (fase) - (GRE) Grå = L3 (fase) - (BLU) Blå = N (nøytral) - (GR/YE) Grønn/gul ledning = (E) (jording) For å beskytte apparatet mot brenning:

• Forsikre deg om at produktstøpselet er satt ordentlig i stikkontakten for å unngå lysbuedannelse.

• Ikke bruk ødelagte kabler eller skjøteledninger.

• Sørg for at det ikke er væske eller fuktighet på stikkontakten der produktpluggen er koblet til. Siste inspeksjon

• Slå på strømforsyningen etter installasjon.

• Les bruksanvisningen før du bruker apparatet første gang.
