Ürün Tipi	Ankastre Ocak Davlumbazlı
Marka	Beko
Model	HIXI64700UP
Kategori	Ocak
Boyutlar (G x D)	60 x 52 cm (yaklaşık)
Net Ağırlık	Yaklaşık 25 kg
Elektrik Beslemesi	230 V / 50 Hz, konfigürasyona göre tek fazlı veya üç fazlı
Toplam Güç	Yaklaşık 7,2 kW
Göz Sayısı	4 indüksiyon göz
Havalandırma Tipi	Entegre, dışarıya tahliye veya devridaim (karbon filtre)
Güç Seviyeleri	9 seviye + boost
Çalıştırma	Dokunmatik kontrol
Çocuk Kilidi	Kontrol kilidi
Otomatik Kapanma	Evet
Tencere/Tava Algılama	Evet
Temizlik	Kolay temizlenen seramik cam yüzey, yıkanabilir metal filtreler
Karbon Filtre	2 adet aktif karbon filtre (aksesuarlar)
Onarılabilirlik Endeksi	7,0 / 10
Dahil Aksesuarlar	Metal filtreler, sıvı toplama haznesi

Sık sorulan sorular - HIXI64700UP BEKO

Beko HIXI64700UP ocak nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Kesme boyutları ve elektrik bağlantıları için kılavuzun 'Kurulum' bölümüne bakın. Güvenlik talimatlarına uyun.

Bu ocağı davlumbaz olmadan kullanabilir miyim?

Hayır, ocakta havalandırma entegredir. Dışarıya tahliye veya devridaim (karbon filtrelerle) modunda kullanılabilir. A, B veya C kurulum tipleri için kılavuza bakın.

Davlumbaz filtreleri nasıl temizlenir?

Metal filtreler yukarı çekilerek çıkarılır. Bulaşık deterjanıyla veya bulaşık makinesinde yıkayın. Karbon filtreler kullanıma bağlı olarak her 3-6 ayda bir değiştirilmelidir.

Hata ışığı yanarsa ne yapmalıyım?

Kodların anlamı için kılavuza bakın. Sorun devam ederse yetkili servise başvurun. Önce kapların indüksiyona uygun olduğunu ve havalandırmanın tıkalı olmadığını kontrol edin.

Ne tür bir elektrik kablosu gereklidir?

Kablo, güce (7,2 kW) uygun olmalıdır. Kılavuzdaki bağlantı tablosuna bakın: tek fazlı (3 kablo) veya üç fazlı (4 veya 5 kablo). Bir elektrikçi çağırın.

Kesme ölçüleri standart mı?

Evet, ocak 560 x 490 mm (60 cm model) kesim için tasarlanmıştır. Kılavuzdaki (A2, B2, C2 şemaları) tam ölçüleri kontrol edin.

Çocuk kilidi nasıl etkinleştirilir?

Kilit tuşuna 3 saniye basılı tutun. Bir sembol belirir. Devre dışı bırakmak için aynı işlemi tekrarlayın.

Bakır veya cam tencere kullanabilir miyim?

Hayır, yalnızca ferromanyetik tabanlı (paslanmaz çelik, dökme demir, emaye) tencereler indüksiyon için uygundur. Bir mıknatısla test edin.

Yedek parçalar nerede bulunur?

Yetkili Beko servisine başvurun veya havalandırma aksesuarları için kılavuzun 12-13. sayfalarındaki NABER kod listesine bakın.

Havalandırma performansı nasıl iyileştirilir?

Kısa ve düz, yeterli çapta tahliye boruları kullanın. Çok sayıda dirsekten kaçının. Filtreleri düzenli olarak temizleyin.

KULLANIM KILAVUZU HIXI64700UP BEKO

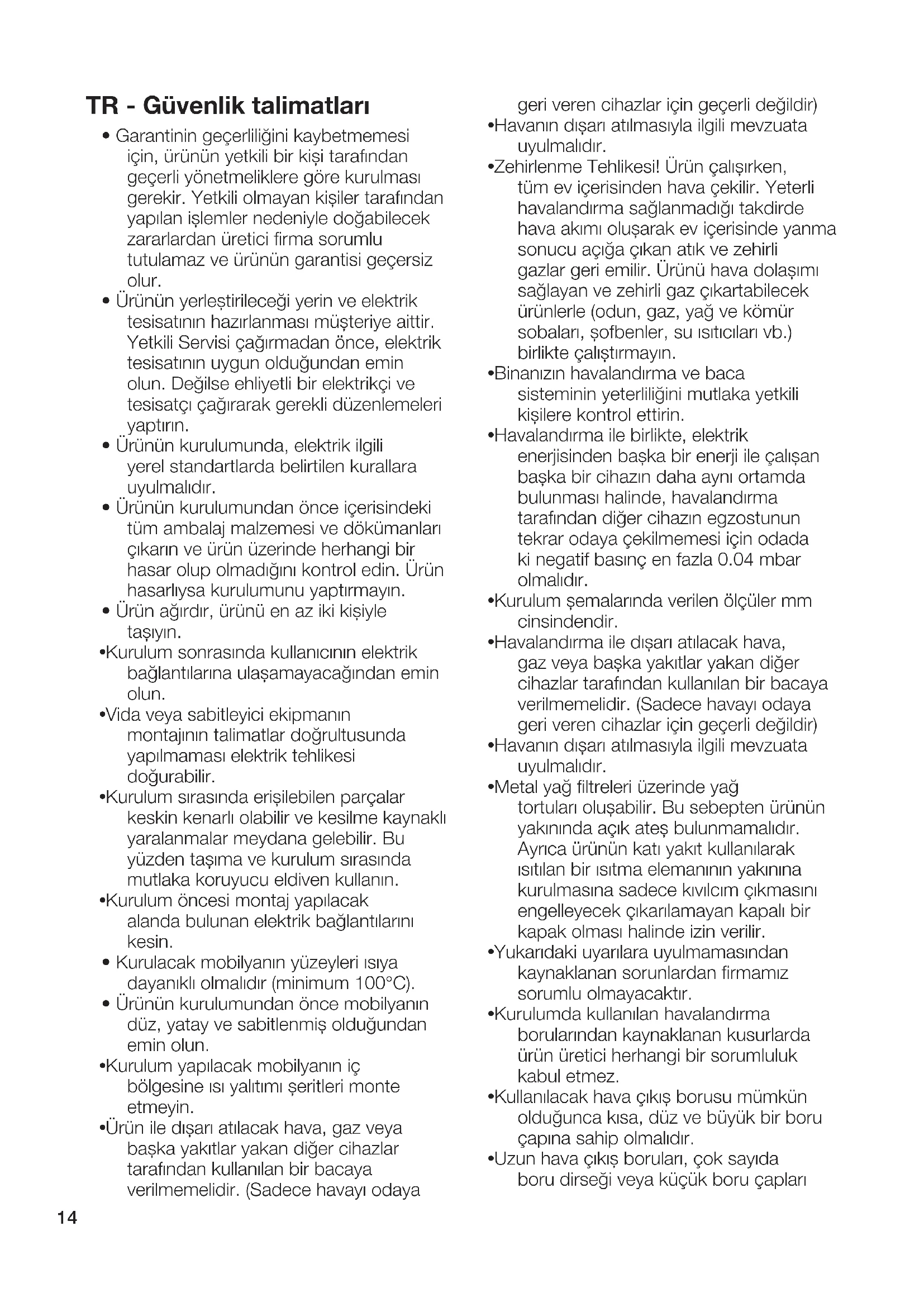

TR - Güvenlik talimatları

• Garantinin geçerliliğini kaybetmemesi için, ürünün yetkili bir kişi tarafından geçerli yönetmeliklere göre kurulması gerekir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz ve ürünün garantisi geçersiz olur.
• Ürünün yerleştirileceği yerin ve elektrik tesisatının hazırlanması müşteriye aittir. Yetkili Servisi çağırmadan önce, elektrik tesisatının uygun olduğundan emin olun. Değilse ehliyetli bir elektrikçi ve tesisatçı çağırarak gerekli düzenlemeleri yaptırın.
• Ürünün kurulumunda, elektrik ilgili yerel standartlarda belirtilen kurallara uyulmalıdır.
• Ürünün kurulumundan önce içerisindeki tüm ambalaj malzemesi ve dökümanları çıkarın ve ürün üzerinde herhangi bir hasar olup olmadığını kontrol edin. Ürün hasarlıysa kurulumunu yaptırmayın.
• Ürün ağırdır, ürünü en az iki kişyle taşıyın.
• Kurulum sonrasında kullanıcıının elektrik bağlantılarına ulaşamayacağını emin olun.
• Vida veya sabitleyici ekipmanın montajının talimatlar doğrultusunda yapılmaması elektrik tehlikesi doğurabilir.
• Kurulum sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalar meydana gelebilir. Bu yüzden taşıma ve kurulum sırasında mutlaka koruyucu eldiven kullanın.
• Kurulum öncesi montaj yapılacak alanda bulunan elektrik bağlantılarını kesin.
• Kurulacak mobilyanın yüzeyleri ısıya dayanıklı olmalıdır (minimum 100°C).
• Ürünün kurulumundan önce mobilyanın düz, yatay ve sabitlenmiş olduğundan emin olun.
• Kurulum yapılacak mobilyanın iç bölgesine ısı yalıtımı şeritleri monte etmeyin.
• Ürün ile dışarı atılacak hava, gaz veya başka yakıtlar yakan diğer cihazlar tarafından kullanılan bir bacaya verilmemelidir. (Sadece havayı odaya

geri veren cihazlar için geçerli değildir)

•Havanın dışarı atılmasıyla ilgili mevzuata uyulmalıdır.
- Zehirlenme Tehlikesi! Ürün çalışırken, tüm ev içerisinde hava çekilir. Yeterli havalandırma sağlanmadığı takdirde hava akımı oluşarak ev içerisinde yanma sonucu açığa çıkan atık ve zehirli gazlar geri emilir. Ürünü hava dolaşımı sağlayan ve zehirli gaz çıkartabilecek ürünlerle (odun, gaz, yağ ve kömür sobaları, şofbenler, su ıstıcıları vb.) birlikte çalıştırmayın.
- Binanızın havalandırma ve baca sisteminin yeterliliğini mutlaka yetkili kişilere kontrol ettirin.
•Havalandırma ile birlikte, elektrik enerjisinden başka bir enerji ile çalışan başka bir cihazın daha aynı ortamda bulunması halinde, havalandırma tarafından diğer cihazın egzostunun tekrar odaya çekilmemesi için odada ki negatif basınç en fazla 0.04 mbar olmalıdır.
- Kurulum şemalarında verilen ölçüler mm cinsindendir.
•Havalandırma ile dışarı atılacak hava, gaz veya başka yakıtlar yakan diğer cihazlar tarafından kullanılan bir bacaya verilmemelidir. (Sadece havayı odaya geri veren cihazlar için geçerli değildir)
•Havanın dışarı atılmasıyla ilgili mevzuata uyulmalıdır.
- Metal yağ filtreleri üzerinde yağ tortuları oluşabilir. Bu sebepten ürünün yakınında açık ateş bulunmamalıdır. Ayrıca ürünün katı yakıt kullanılarak ısıtılan bir ısıtma elemanının yakınına kurulmasına sadece kıvılcım çıkmasını engelleyecek çıkarılamayan kapalı bir kapak olması halinde izin verilir.
- Yukarıdaki uyarılara uyulmamasından kaynaklanan sorunlardan firmamız sorumlu olmayacaktır.
- Kurulumda kullanılan havalandırma borularından kaynaklanan kusurlarda ürün üretici herhangi bir sorumluluk kabul etmez.
- Kullanılacak hava çıkış borusu mümkün olduğunca kısa, düz ve büyük bir boru çapına sahip olmalıdır.
- Uzun hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları

havalndırma performansını düşürür ve fanın sesini arttırır.

•Hava çıkış borusu yanmayan malzemeden üretilmiş olmalıdır.

- Yoğuşmanın geri dönüşünü engellemek için hava çıkış borusu 1 derece eğimle kurulmalıdır.

Ürün boyutları (Resim 1)

Ürün boyutlarına dikkat edin. Mobilyanıza uygunluğunu kontrol edin. Ürününüz mobilyanızın uygunluğuna göre 3 farklı tipte kuruluma uygundur. Sırasıyla A,B ve C tip kurulumlar sırasıyla anlatılmaktadır.

A : İç dolaşım bacasız kurulum

B : İç dolaşım bacalı kurulum

C : Dış dolaşımlı kurulum

A tipi kurulum (İç dolaşım bacasız kurulum)

Kurulum yapılacak mobilyanın hazırlanması: (Resim A2)

Resim A2 de verilen ölçülere göre mobilyanızı hazırlayın. Hemyüz (Flush-fit) kurulum için kesim ölçüleri yine A2 resminde belirtilmiştir.

A tipi kurulum adımları

- Resim A3 de belirtilen tezgah ara plastiği üzerinde bulunan bantı çıkarın ve ocağın arkasında bulunan yuvasına resimde görüldüğü gibi yerleştirin.

- Mobilyanızın çekmecelerini tamamen çıkarın ve ocağınızı mobilyanızdaki yuvasına yerleştirin.(Resim A4)

- Tezgah ara plastiğini mobilyanızda açtığınız boşluktan duvara doğru çekerek duvara yapıştırın. (Resim A5)

- Çekmecelerinizi yerine tekrar yerleştirin. (Resim A6)

- Metal yağ filtresi yukarı yönde çekerek çıkarın. (Resim A7)

- Sıvı toplama haznesini resim A7'de gösterildiği gibi çıkarın.

- 2 adet aktif karbon filtreyi resim A8'de gösterildiği gibi sağ ve sola yerleştirin.

- Sıvı toplama haznesini resim A9'da gösterildiği gibi yerine tekrar yerleştirin. Metal yağ filtresini tekrar yerine yerleştirerek kurulumu tamamlayın.

B tipi kurulum (İç dolaşım bacalı kurulum)

Kurulum yapılacak mobilyanın hazırlanması: (Resim B2)

Resim B2 de verilen ölçülere göre mobilyanızı hazırlayın. Hemyüz (Flush-fit) kurulum için kesim ölçüleri yine B2 resminde belirtilmiştir. Bu kurulumda anlatılan hava yönlendirme plastik parçalarını yetkili servis veya yetkili satıcılardan temin etmeniz gereklidir. Bu parçalar ürünle birlikte verilmemektedir.

B tipi kurulum adımları

- Resim B3 de belirtilen havalandırma köşe plastiğini ocağın arkasında bulunan yuvasına resimde görüldüğü gibi yerleştirin.

- Mobilyanızın çekmecelerini tamamen çıkarın ve ocağınızı eğerek mobilyanızdaki yuvasına yerleştirin. (Resim B4)

- Resim B5'de gösterildiği gibi havayı mobilyanın aşağısına yönledirecek olan havalandırma uzun ve köşe plastiklerini birbirine takın ve ocağın arkasına takmış olduğunu köşe plastiğine takın. Köşe plastiğine takabilmek için ocağı arka tarafından bir miktar kaldırmanız gerekir. havalındırma plastik parçaları resim B6' da görüldüğü gibi monte edilmiş olmalıdır.

- Havalandırma çıkış parçasını resim B7'de gösterildiği gibi mobilyanızın altından halandırma köşe plastiğine takın.

- Çekmecelerinizi yerine tekrar yerleştirin. (Resim B8)

- Metal yağ filtresi yukarı yönde çekerek çıkarın. (Resim B9)

- Sıvı toplama haznesini resim B9'da gösterildiği gibi çıkarın.

- 2 adet aktif karbon filtreyi resim B10'da gösterildiği gibi sağ ve sola yerleştirin.

- Sıvı toplama haznesini resim B11'de gösterildiği gibi yerine tekrar yerleştirin. Metal yağ filtresini tekrar yerine yerleştirerek kurulumu tamamlayın.

C tipi kurulum (Dış dolaşımlı kurulum)

Kurulum yapılacak mobilyanın hazırlanması: (Resim C2)

Resim C2 de verilen ölçülere göre mobilyanızı hazırlayın. Hemyüz (Flush-fit) kurulum için kesim ölçüleri yine C2 resminde belirtilmiştir. Bu kurulumda anlatılan hava yönlendirme plastik parçalarını yetkili servis veya yetkili satıcılardan temin etmeniz gereklidir. Bu parçalar ürünle birlikte verilmemektedir.

C tipi kurulum adımları

- Resim C3 de belirtilen havalandırma köşe plastiğini ocağın arkasında bulunan yuvasına resimde görüldüğü gibi yerleştirin.

- Mobilyanızın çekmecelerini tamamen çıkarın ve ocağınızı eğerek mobilyanızdaki yuvasına yerleştirin. (Resim C4)

- Resim C5'de gösterildiği gibi havayı mobilyanın aşağısına yönledirecek olan havalandırma uzun ve köşe plastiklerini birbirine takın ve ocağın arkasına takmış olduğunu köşe plastiğine takın. Köşe plastiğine takabilmek için ocağı arka tarafından bir miktar kaldırmanız gerekir. havalındırma plastik parçaları resim C5' da görüldüğü gibi monte edilmiş olmalıdır.

- Bacanızın yerine göre ek havalandırma parçaları kullanarak bacaya ulaşın.

- Yetkili servis veya yetkili satıcılardan temin edebileceğiniz havalandırma parçaları sayfa 12-13 de tablo olarak verilmiştir. Tabloda verilen X1 kolonunda "Naber" firması kodları, X2 kolonunda yetkili servisimizin kodları yer almaktadır.

Ürünün elektrik bağlantısının yapılması (Resim E)

- Ürünü, “Teknik özellikler” tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir prize/hatta bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.

- Elektrik tesisatı üzerinde herhangi bir çalışmaya başlamadan önce ürünün

elektrik bağlantısını kesin.Elektrik çarpması tehlikesi vardır.

- Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve ehliyetli bir kişi tarafından yapılabilir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

- Ürün, şebeke bağlantısı tamamen kesilebilecek bir şekilde monte edilmelidir. Ayırma işlemi, inşaat yönetmelikleri uyarınca bir şalterle veya sabit elektrik tesisatına bağlanmış entegre bir sigortayla gerçekleştirilmelidir.

- Ocak çalışırken alt yüzeyi de ısınır. Elektrik bağlantıları alt yüzeye temas etmemelidir, bağlantılar zarar görebilir.

- Bağlantı kablolarını sıcak yüzeylerin üzerinden geçirmeyin. Kablonun erimesi sonucunda ocağın kısa devre yapmasına ve yangın çıkmasına neden olabilirsiniz. Elektrik kablosu hasar görürse, ehliyetli bir elektrikçi tarafından değiştirilmelidir. Aksi takdirde elektrik çarpması, kısa devre veya yangın tehlikesi vardır!

- Kablolama yaparken ulusal/yerel elektrik düzenlemelerine uymalı ve ocağa uygun priz çıkışı/hat ve fiş kullanmalısınız. Ürünün güç sınırlarının, fiş ve priz çıkışının/hattın akım taşıma kapasitesini aşması durumunda, ürünü fiş ve priz çıkışı/hat kullanmadan direkt olarak sabit elektrik tesisatına bağlamalısınız.

- Sigorta akımının ürün akımıyla uyumlu olduğundan emin olun.

- Bağlantı ulusal yönetmeliklerle uyumlu olmalıdır.

- Şebeke besleme verileri ürünün tip etiketinde belirtilen verilerle aynı olmalıdır. Ocağın alt kısmında tip etiketini görebilirsiniz.

- Ürünün bağlantı kablosu “Teknik özellikler” bölümünde belirtilen değerlerle uyumlu olmalıdır.

- Ürün direk şebekeye bağlanacak ise: Şebeke beslemesinde tüm kutupların ayrılması mümkün değilse, en az 3 mm kontak mesafesine sahip bir ayırma ünitesi (sigorta, hat emniyet şalteri, kontaktör) bağlanmalı ve bu ayırma ünitesinin tüm kutupları IEE yönergelerine göre ürüne bitişik olmalıdır

(üzerinde olmamalıdır). Bu talimata uyulmaması, ürünün çalışmasıyla ilgili sorunlara ve garantisinin geçersiz hale gelmesine neden olabilir.

- Kaçak akım devre kesicisi ile ilave koruma sağlanması tavsiye edilir.

Ürününüz kablolu ve fişli ise:

- Ürününüzün fişini topraklı bir prize takarak elektrik bağlantısını yapın.

Ürününüz kablolu ve fişsiz ise:

- Ürününüzün kablosunun tipine göre aşağıda belirtildiği gibi şebekeye bağlayın. Ürününüzdeki kablo tipi kullanma kılavuzunun “Teknik özellikler” bölümünde belirtilmektedir.

Kablonuzun tipi 3 iletkenli ise 1 fazlı bağlantı için:

- (GR/YE) Yeşil/sarı kablo = (E)

(Topraklama)

Kablonuzun tipi 5 iletkenli ise 1 fazlı bağlantı için:

Tek faz bağlantı için

- (GR/YE) Yeşil/sarı kablo = (E)

(Topraklama)

Kablonuzun tipi 5 iletkenli ise 2 fazlı bağlantı için:

- (GR/YE) Yeşil/sarı kablo = (E)

(Topraklama)

Kablonuzun tipi 4 iletkenli ise 2 fazlı bağlantı için:

- (GR/YE) Yeşil/sarı kablo = (E) ⏻ (Topraklama)

Kablonuzun tipi 5 iletkenli ise 3 fazlı bağlantı için:

- (GR/YE) Yeşil/sarı kablo = (E)

(Topraklama)

Ürünün yanma güvenilirliği için;

• Ark oluşturmaması için, ürün fişinin prize iyice sabitlendiğinden emin olun.
• Orijinal kablo dışında kesik veya hasarlı kablo veya ara kablo kullanmayın.
• Ürün fişinin takıldığı prizde sıvı veya nem olmamasına dikkat edin.

Son kontrol

• Kurulum tamamlandıktan sonra, şebeke elektriğini açın.
• Ürünün ilk kullanımı için kullanma kılavuzunu okuyun.
• Her bir pişirme gözünün ısıtma yaptığından ve halavandırmanın çalıştiğından emin olunmalıdır.
