GEBRUIKSAANWIJZING RC1570 ROTEL

Gebruikershandleiding

USB-ingang op het voorpaneel

Bij het maken van de verbindingen:

Zorg dat niet alleen de RC-1570, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
Zorg dat niet alleen de RC-1570, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

√ de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.

Note importanti

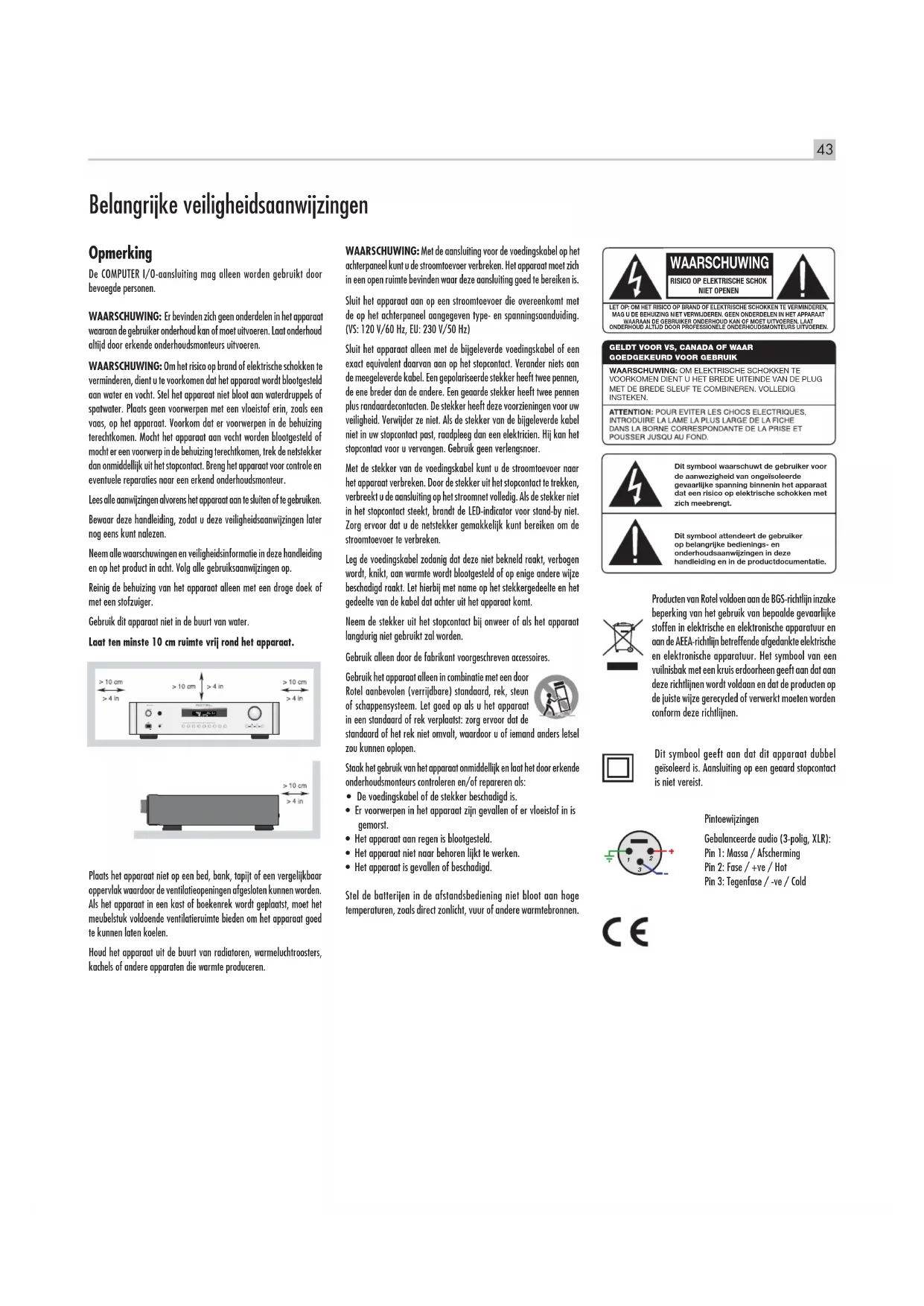

Belangrijke veiligheidsaanwijzingen

Opmerking

De COMPUTER I/O-aansluiting mag alleen worden gebruikt door bevoegde personen.

WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door erkende onderhoudsmonteurs uitvoeren.

WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur.

Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gebruiken.

Bewaar deze handleiding, zodat u deze veiligheidsaanwijzingen later nog eens kunt nalezen.

Neem alle waarschuwingen en veiligheidsinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op.

Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger.

Gebruik dit apparaat niet in de buurt van water.

Laat ten minste 10 cm ruimte vrij rond het apparaat.

Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen.

Houd het apparaat uit de buurt van radiatoren, warmeluchtroosters, kachels of andere apparaten die warmte produceren.

WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.

Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230 V/50 Hz)

Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van de bijgeleverde kabel niet in uw stopcontact past, raadpleeg dan een elektricien. Hij kan het stopcontact voor u vervangen. Gebruik geen verlengsnoer.

Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Als de stekker niet in het stopcontact steekt, brandt de LED-indicator voor stand-by niet. Zorg ervoor dat u de netstekker gemakkelijk kunt bereiken om de stroomtoevoer te verbreken.

Leg de voedingskabel zodanig dat deze niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van de kabel dat achter uit het apparaat komt.

Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden.

Gebruik alleen door de fabrikant voorgeschreven accessoires.

Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdbare) standaard, rek, steun of schappensysteem. Let goed op als u het apparaat in een standaard of rek verplaatst: zorg ervoor dat de

standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen.

Staak het gebruik van het apparaat onmiddellijk en laat het door erkende onderhoudsmonteurs controleren en/of repareren als:

• De voedingskabel of de stekker beschadigd is.
• Er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst.
• Het apparaat aan regen is blootgesteld.
• Het apparaat niet naar behoren lijkt te werken.
• Het apparaat is gevallen of beschadigd.

Stel de batterijen in de afstandsbediening niet bloot aan hoge temperaturen, zoals direct zonlicht, vuur of andere warmtebronnen.

WAARSCHUWING

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

LET OP: OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN. GEEN ONDERDELEN IN HET APPARAAT WAARAAN DE GEBRIUKER ONDERHOUD KAN OF MOET UITVOEREN. LAAT ONDERHOUD ALTIJD DOOR PROFESSIONELE ONDERHOUDSMONTEURS UITVOEREN.

GELDT VOOR VS, CANADA OF WAAR GOEDGEKEURD VOOR GEBRUIK

WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN DIENT U HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN. VOLLEDIG INSTEKEN.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Dit symbool waarschuwt de gebruiker voor de aanwezigheld van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.

Dlt symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.

Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen.

Dit symbool geeft aan dat dit apparaat dubbel geïsoleerd is. Aansluiting op een geaard stopcontact is niet vereist.

Pintoewijzingen

Gebalanceerde audio (3-polig, XLR):

Pin 1: Massa / Afscherming

Pin 2: Fase / +ve / Hot

Pin 3: Tegenfase / -ve / Cold

Inhoud

Afbeelding 1: Bedieningselementen en aansluitingen 3

Afbeelding 2: Afstandsbediening RR-AX92 3

Afbeelding 3: Analoge ingangen en uitgangen 4

Afbeelding 4: Gebalanceerde ingangen (XLR) en uitgangen 5

Afbeelding 5: Digitale ingangen en 12V-triggeruitgang 6

Afbeelding 6: USB-ingang op het voorpaneel 7

Héél belangrijk 8

Belangrijke veiligheidsaanwijzingen. 43

Over Rotel....44

Aan de slag 44

Enkele voorzorgsmaatregelen 45

Plaatsing 45

Kabels 45

De afstandsbediening RR-AX92 45

Code afstandsbediening tweede versterker 45

Batterijen voor de afstandsbediening 45

Aansluiting op het lichtnet en bediening....45

AC-voedingsingang 19 45

AAN/UIT-knop en AAN/UIT-indicator 1 46

12V-triggeruitgang 11 46

Ingangssignaalaansluitingen 9 13 14 17 46

Phono-ingang 13 en massaverbinding (GND) 9 46

Lijningangen 14 46

Gebalanceerde ingangen (XLR) 17 46

Digitale ingangen 18 46

Uitgangen 15 16 46

Voorversterkeruitgang 15 46

Gebalanceerde voorversterkeruitgang (XLR) 15 47

Hoofdtelefoonuitgang 5 47

Afstandsbedieningssensor 2 47

Display 3 47

USB-ingang op het voorpaneel 5 47

Bluetooth-verbinding 47

Geluidsregelaars 47

Volume-regeling 48 47

Balansregeling B C 47

Toonregelingsbypass ☐ K 47

Lage- en hogetonenregelingen 47

Functieregeling 7 J 48

Dimregeling....48

Dimmer voor beeldscherm 48

Rotel-Link 10 48

Aansluiting voor een externe afstandsbediening 11....48

De AAN/UIT-indicator brandt niet 50

De zekering vervangen 50

Geen geluid 50

Kan geen aansluiting maken via Bluetooth 50

Afspeelbaar geluidsformaat 50

Specifications 51

Over Rotel

Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.

Rotel is opgericht door een familie met een passie voor muziek die hifiapparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel.

De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd.

Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten.

Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efficiency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.

Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.

Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben.

Aan de slag

U hebt de stereo-regelversterker RC-1570 van Rotel aangeschaft. Dank u wel daarvoor. Als u dit product van Rotel combineert met een hoogwaardig audiosysteem bent u verzekerd van jarenlang muziekplezier.

De RC-1570 is een hoogwaardige component met uitgebreide functies. Alle aspecten van het ontwerp zijn ervoor geoptimaliseerd om het volledige dynamische bereik en de subtiele nuances van uw muziek te behouden. De RC-1570 heeft een sterk gereguleerde voeding met een speciaal door Rotel ontworpen ringkerntransformator en maatwerkcondensatoren. Deze voeding met lage impedantie heeft voldoende voedingsreserves, waardoor de RC-1570 met het grootste gemak zelfs de meest veeleisende audiosignalen kan reproduceren. Dit type ontwerp is kostbaarder in productie, maar levert een beter muzikaal resultaat op.

De printplaten zijn symmetrisch opgebouwd om de timing van de muziek nauwkeurig te kunnen behouden en getrouw te kunnen weergeven. Voor de schakelingen van de RC-1570 zijn metaalfilmweerstanden en condensatoren van polystyreen of polypropyleen in de belangrijke signaalpaden gebruikt. Alle aspecten van dit ontwerp zijn met zorg bestudeerd om de meest waarheidsgetrouwe muziekweergave mogelijk te maken.

De belangrijkste functies van de RC-1570 zijn gemakkelijk te installeren en te gebruiken. Als u ervaring hebt met andere stereosystemen, zult u in principe niets vreemds tegenkomen. U hoeft alleen de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave.

Enkele voorzorgsmaatregelen

WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes zijn die contact kunnen maken met de andere luidsprekerkabels of met het chassis van de versterker.

Lees deze handleiding zorgvuldig. U vindt hierin niet alleen basisinstructies voor het installeren en het gebruiken van deze cd-speler, maar ook waardevolle informatie over verschillende systeemconfiguraties voor de RC-1570 en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw officiële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht.

Bewaar de doos waarin de RC-1570 afgeleverd is, evenals alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de RC-1570 niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden.

Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie.

Plaatsing

Zoals alle audiocomponenten die lage signalen verwerken, kan ook de RC-1570 door de omgeving beïnvloed worden. Plaats de RC-1570 niet boven op andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis.

Wij adviseren u de RC-1570 in speciaal meubilair voor audiocomponenten te plaatsen. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kunnen aantasten te verminderen of te onderdrukken. Vraag uw officiële Rotel-verkoper om advies over het juiste meubilair en over de juiste installatie van audiocomponenten.

De RC-1570 wordt met een afstandsbediening RR-AX92 geleverd en moet dusdanig worden opgesteld dat het infraroodsignaal van de afstandsbediening de sensor voor de afstandsbediening op het voorpaneel kan bereiken.

Kabels

Houd voldoende afstand tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedingskabels of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeem aantast. Mocht u vragen hebben, vraag dan uw officiële Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeem.

De afstandsbediening RR-AX92

Sommige functies kunnen zowel worden bediend vanaf het voorpaneel als met de bijgeleverde afstandsbediening RR-AX92. Bij de beschrijving van de desbetreffende functies verwijzen cijfers in een vierkant kader naar het voorpaneel van het apparaat en letters met een cirkel eromheen naar de afstandsbediening.

Code afstandsbediening tweede versterker

De standaard ingestelde code is 1 Indien de afstandsbediening conflicten veroorzaakt met andere versterkers van Rotel, kunt u de code met de volgende stappen in 2 veranderen.

1. Druk op de afstandsbediening Tuner Ⓙ en 2 Ⓔ tegelijk in om de afstandsbediening zo in te stellen dat audiocode 2 wordt verzonden.
2. Richt de afstandsbediening op de versterker en houd 2 G 8 seconden ingedrukt. De versterker geeft dan "Audio Custom Code 1 -> 2" aan.
3. Herhaal de bovenstaande procedure, maar druk op "1" in plaats van "2" om de code terug te veranderen naar Code 1.

OPMERKING: Met de afstandsbediening kunnen de basisfuncties van tuners en cd-spelers van Rotel worden bediend. Met de afstandsbedieningstoetsen met de vermelding GHMN kunt u ook de cd- en tunerfuncties in uw systeem bedienen. De afstandsbediening werkt alleen naar behoren als de cd-speler en/of tuner dezelfde code, 1 of 2, gebruiken. Neem voor aanvullende informatie contact op met uw officiële Rotel-verkoper.

Batterijen voor de afstandsbediening

Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde UM-4/AAA-batterijen plaatsen. Verwijder daarvoor het klepje aan de achterkant van de RR-AX92. Plaats de batterijen in het compartiment zoals op de afbeelding wordt getoond. Controleer of de afstandsbediening goed werkt en plaats het klepje weer terug. Als de batterijen bijna leeg zijn, kan de RC-1570 niet altijd meer goed met de afstandsbediening bediend worden. Vervang de batterijen dan.

Aansluiting op het lichtnet en bediening

AC-voedingsingang 19

In de fabriek is de RC-1570 geconfigureerd voor de specifieke netspanning in het land van aankoop, d.w.z. 120 of 230 V AC en een lijnfrequentie van 50 Hz of 60 Hz. De AC-lijnconfiguratie is aangegeven op een plaatje op het achterpaneel.

OPMERKING: Als u uw apparaat naar een ander land verhuist, dient u het mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie niet zelf uit te voeren. Door de behuizing van het apparaat te openen, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.

OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel.

De RC-1570 moet rechtstreeks op een wandcontactdoos worden aangesloten. Gebruik geen verlengsnoer. U kunt eventueel gebruikmaken van een speciale meervoudige stekkerdoos als de specificaties van de stekkerdoos (en het stopcontact waarop deze wordt aangesloten) afdoende zijn voor de stroom die gevraagd wordt door de RC-1570 en alle erop aangesloten componenten.

Als u langdurig van huis bent, bijvoorbeeld als u op vakantie gaat, is het verstandig de netstekker van de RC-1570 (evenals die van andere audio- en videocomponenten) uit het stopcontact te nemen.

AAN/UIT-knop en AAN/UIT-indicator 1

Druk op de AAN/UIT-knop op het voorpaneel om het apparaat in te schakelen. Het lampje van de AAN/UIT-indicator gaat branden als het apparaat is ingeschakeld. Druk nogmaals op de AAN/UIT-knop om het apparaat uit te schakelen.

Als de AAN/UIT-knop is ingedrukt (in de stand 'aan'), kunt u met de toetsen ON en OFF op de afstandsbediening de RC-1570 in- en uitschakelen. In de stand-by-modus blijft de AAN/UIT-led verlicht, maar het display wordt uitgeschakeld.

OPMERKING: Breng de zelfklevende ring aan over het licht rondom de AAN/UIT-knop als u het blauwe licht te fel vindt.

12V-triggeruitgang 11

Bepaalde audiocomponenten kunnen automatisch worden ingeschakeld met een 12V-'inschakelsignaal'. De twee 12V-triggeruitgangen van de RC-1570 leveren dit signaal. Daarvoor moet u geschikte componenten met een kabel met een conventionele 3,5 mm mini-monoplug op de RC-1570 aansluiten. Als de RC-1570 in de standby-modus staat, wordt het inschakelsignaal gedeactiveerd en worden de componenten die hierdoor worden aangestuurd uitgeschakeld.

OPMERKING: Als u andere apparaten met een Rotel Link hebt aangesloten, schakel deze apparaten dan met behulp van de Rotel Link-verbinding in en uit. Sluit de Rotel Link- en 12V-triggerkabels nooit tegelijk aan. De in- en uitschakelfuncties van de 12V-triggerkabels gaan dan namelijk voor op de Rotel Link-functies.

Ingangssignaalaansluitingen 9 13 14 17

Zie afbeelding 3

OPMERKING: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen, is het beter het systeem uit te schakelen alvorens iets aan te sluiten.

Phono-ingang 13 en massaverbinding (GND) 9

Zie afbeelding 3

Sluit de kabel van de platenspeler op de linker en rechter Phono-ingangen aan. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem links van de Phono-ingangen. Dit helpt brommen en ruis te voorkomen.

Lijningangen 14

Zie afbeelding 3

De ingangen CD, Tuner en Aux op de versterker zijn analoge 'lijningangen'. Op deze ingangen kunt u componenten als een cd-speler of een andere audiobron met een analoge audio-uitgang aansluiten.

De linker- en rechterkanalen zijn duidelijk aangeduid en moeten worden aangesloten op de desbetreffende kanalen van de broncomponent. De stekkers voor links zijn wit, die voor rechts zijn rood. Sluit signaalbroncomponenten met hoogwaardige RCA-kabels op de RC-1570 aan. Vraag uw officiële Rotel-verkoper om advies over kabels.

Gebalanceerde ingangen (XLR) 17

Zie afbeelding 4

Er zijn twee gebalanceerde XLR-ingangen beschikbaar voor audiosignalen van de cd-speler, Bluray-speler of andere broncomponenten met XLR-uitgangen.

OPMERKING: Kies slechts één methode voor de analoge verbinding tussen een broncomponent en de RC-1570. Sluit nooit zowel de RCA-als de XLR-uitgangen van een broncomponent tegelijkertijd op de RC-1570 aan.

Digitale ingangen 18

Zie afbeelding 5

Er zijn twee sets digitale ingangen beschikbaar. Deze zijn aangeduid als COAXIAL 1 en 2 en OPTICAL 1 en 2. Sluit de COAXIALE of OPTISCHE PCM-uitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de RC-1570 afgespeeld. Het apparaat kan PCM-signalen tot max. 24 bits, 192 kHz, decoderen.

Uitgangen 15 16

Voorversterkeruitgang 15

Zie afbeelding 3

De RCA-uitgangen van de RC-1570 zijn compatibel met de meeste vermogensversterkers. Gebruik ook hier hoogwaardige audiokabels. Verbind de linker- en rechterkanaaluitgangen van de RC-1570 met de bijbehorende ingangen op de voorversterker of een andere component.

OPMERKING: De RC-1570 heeft twee sets RCA-uitgangen. De tweede set uitgangen kan worden gebruikt om in een maatwerksysteem-configuratie een tweede vermogensversterker aan te sturen of een signaal naar een speciale signaalprocessor te sturen.

Gebalanceerde voorversterkeruitgang (XLR) 15

Zie afbeelding 4

Twee gebalanceerde XLR-uitgangen leveren een analoog uitgangssignaal vanaf de RC-1570 naar een vermogensversterker met gebalanceerde XLR-ingangen.

OPMERKING: Sluit de RCA- en XLR-uitgangen niet tegelijk op dezelfde versterker aan.

Hoofdtelefoonuitgang 6

Op de hoofdtelefoonuitgang kunt u een hoofdtelefoon aansluiten. Op deze uitgang past een standaard 3,5 mm (1/8") mini-stereohoofdtelefoonplug. Als u een hoofdtelefoon aansluit, wordt het signaal naar de voorversterkeruitgangen niet automatisch verbroken. In de meeste gevallen moet u de vermogensversterker uitschakelen om via de hoofdtelefoon te luisteren.

OPMERKING: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons sterk kan verschillen, adviseren wij u het geluidsvolume altijd te verlagen alvorens een hoofdtelefoon aan te sluiten of te verwijderen.

Afstandsbedieningssensor z

Dit sensorvenster ontvangt infraroodcommando's van de afstandsbediening. Blokkeer deze sensor niet.

Display 3

Op het display op het voorpaneel zijn de gekozen bron, het volumeniveau en de tooninstellingen te zien.

USB-ingang op het voorpaneel 5

Zie afbeelding 6

Op de USB-ingang op het voorpaneel kan een iPod, iPhone, USB-flashgeheugen of de bijgeleverde Bluetooth-dongle worden aangesloten om draadloos muziek te kunnen streamen. U hoeft een iPod of iPhone alleen maar op de USB-ingang op het voorpaneel aan te sluiten en de USB-functie te kiezen met de bronkeuzeschakelaar. De iPod en iPhone blijven actief, waardoor u audio kunt zoeken en afspelen.

Bluetooth-verbinding

Steek de meegeleverde Bluetooth-dongle in de USB-ingang op het voorpaneel van de RC-1570 om via Bluetooth draadloos muziek vanaf uw apparaat (bijv. uw mobiele telefoon) te streamen. Zoek op uw mobiele apparaat naar 'Rotel Bluetooth' en maak hiermee verbinding. Normaal gesproken wordt er automatisch verbinding gemaakt, maar mocht er om een wachtwoord gevraagd worden, voer dan '0000' in op uw apparaat.

OPMERKING: Niet alle Bluetooth-dongles zullen werken met de RC-1570. Gebruik de bijgeleverde dongle.

Geluidsregelaars

Volume-regeling 4 B

Draai de knop rechtsom (met de klok mee) om het geluid harder weer te geven of linksom (tegen de klok in) om het geluid zachter weer te geven. Druk op de afstandsbediening op de toets voor volume + of - om het geluid harder of zachter weer te geven. Met de toets MUTE B kunt u de geluidsweergave helemaal uitschakelen.

Balansregeling ☐

Met de balansregeling kunt u de balans tussen het linker- en rechtergeluidskanaal regelen. De fabrieksinstelling is 'in het midden' of '0'. U kunt de balans vanaf het voorpaneel wijzigen door op de toets MENU ⑧ te drukken totdat in het display op het voorpaneel de modus BALANCE SETTING verschijnt. Druk vervolgens op de toets – of + op het voorpaneel om de balans meer naar LINKS of naar RECHTS in te stellen. De waarde kan uiteenlopen van L15 tot R15.

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

Als u de balansinstelling tijdelijk wilt wijzigen zonder deze na uitschakeling op te slaan, drukt u op de afstandsbediening op de toets BAL Ⓔ om het menu BALANCE SETTING te selecteren en vervolgens op het pijltje naar links of rechts Ⓔ om de balansinstelling aan te passen. Druk als u klaar bent op de toets EXIT Ⓕ om dit menu te verlaten.

Toonregelingsbypass B K

Voor een zo zuiver mogelijk geluid worden in de fabrieksinstelling de circuits voor lage- en hogetonenregeling (toonregelingen) ongebruikt gelaten. Op het display aan de voorkant van de versterker wordt TONE BYPASS getoond. U kunt de toonregeling op het voorpaneel inschakelen door op de toets MENU te drukken tot de bypassregeling wordt aangegeven. Schakel de bypassfunctie vervolgens met de toetsen – of + op het voorpaneel in of uit.

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.

Om de Toonregelingsbypass tijdelijk te wijzigen, drukt u op de toets BYPASS op de afstandsbediening om de Bypass-modus in en uit te schakelen.

Lage- en hogetonenregelingen ☐

U kunt de lage- of hogetonenregeling vanaf het voorpaneel instellen door op de toets MENU ☐ te drukken tot het desbetreffende instelmenu (Bass of Treble Setting) verschijnt. Pas de waarde vervolgens met de toets – of + op het voorpaneel aan. De waarden voor de lage en hoge tonen lopen uiteen van -10 tot +10.

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

Druk op de afstandsbediening op de toets Bass of Treble Ⓔ, en pas de waarde vervolgens aan met de toets met het pijltje naar links of rechts Ⓔ op de afstandsbediening.

Een goed ingesteld hoogwaardig audiosysteem levert het meest natuurlijke geluid op als er zo weinig mogelijk aan toonregeling wordt ingesteld. Gebruik deze regelingen daarom met mate. Wees met name voorzichtig als u deze regelingen hoger instelt, omdat daardoor ook het uitgangsvermogen in het lage- of hogetonenbereik toeneemt, waardoor de versterker en luidsprekers zwaarder belast zullen worden.

OPMERKING: Door de lage- of hogetonenregelingen anders in te stellen, wordt de toonregeling niet automatisch ingeschakeld. Raadpleeg voor het inschakelen van de toonregeling het voorgaande hoofdstuk over Toonregelingsbypass.

OPMERKING: De instellingen voor de toonregelingsbypass, lage tonen, hoge tonen en balans worden alleen vanuit het menu vast opgeslagen. Aanpassingen die met de toetsen ⒺK worden gedaan, zijn slechts tijdelijk en worden niet opgeslagen als het apparaat wordt uitgeschakeld.

Functieregeling 7 J

Met de functieregeling wordt de signaalbron gekozen. Druk op de desbetreffende toets op het voorpaneel of de afstandsbediening om de bron te selecteren waarnaar u wilt luisteren.

OPMERKING: Met de toetsen Aux, Opt en Coax op het voorpaneel kunt u tussen ingang 1 en ingang 2 schakelen.

Dimregeling

Dimmer voor beeldscherm B L

U kunt de helderheid van het display op het voorpaneel wijzigen door op de toets MENU □ te drukken om tussen de verschillende display-instellingen te schakelen. Druk vervolgens op de toets – of + op het voorpaneel om de helderheid van het display te wijzigen.

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.

U kunt de helderheid van het display tijdelijk wijzigen met de toets DIM op de afstandsbediening.

OPMERKING: De instelling voor de dimmer wordt alleen vanuit het menu vast opgeslagen. Aanpassing die met de toetsen Ⓛ wordt gedaan, is slechts tijdelijk en wordt niet opgeslagen als het apparaat wordt uitgeschakeld.

Rotel-Link 10

Deze 3,5 mm stereo mini-jack (met de aanduiding ROTEL LINK IN) kan als optie worden aangesloten op andere Rotel-producten met netwerkfunctionaliteit met een ROTEL LINK OUT-aansluiting. Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel Remote App (deze is te downloaden in de iTunes®-store).

Aansluiting voor een externe afstandsbediening 11

Deze mini-jack van 3,5 mm ontvangt commandocodes van standaard universele infraroodontvangers via een bedrade verbinding. Deze functie kan handig zijn als de cd-speler in een kast staat en de sensor op het voorpaneel geblokkeerd wordt. Neem contact op met uw officiële Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past.

Voor integratie in computerbesturingssystemen kan de RC-1570 via RS232 worden bestuurd. Op de COMPUTER I/O-ingang past een standaard rechte DB-9 mannetje/vrouwtje-kabel.

Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RC-1570 contact op met uw officiële Rotel-verkoper.

PC-USB-ingang 18

Zie afbeelding 5

Sluit deze ingang met de meegeleverde USB-kabel aan op de PC-USB-aansluiting van uw computer.

De RC-1570 ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geïnstalleerd te worden. Het afspelen van audio met een bemonsteringsfrequentie tot 96 kHz wordt ondersteund. De fabrieksinstelling is USB-audioklasse 1.0.

Om audio te kunnen afspelen met USB-audioklasse 2.0 en bemonsteringsfrequencies tot 192 kHz moet u de Windows-driver op de CD die bij de RC-1570 wordt geleverd installeren. Ook moet u de RC-1570 als volgt omschakelen naar afspelen met USB-audioklasse 2.0:

- Druk MENU op het voorpaneel een aantal malen in, totdat 'PC-USB AUDIO CLASS' op het display verschijnt.

- Selecteer '2.0' met de '-' toets en druk op 'ENTER'.

- Schakel de RC-1570 en uw PC uit en weer in nadat u de USB-audiomodus heeft veranderd. Zo weet u zeker dat beide apparaten goed zijn geconfigureerd.

Veel geluidsweergavetoepassingen ondersteunen de bemonsteringsfrequentie van 192 kHz niet. Controleer of uw audiospeler 192 kHz ondersteunt en of u geluidsbestanden van 192 kHz hebt voor een goede weergave bij deze bemonsteringsfrequentie. Het kan ook nodig zijn om de audio-driver op uw PC zo te configureren dat dit 192 kHz produceert, anders kan uw computer overschakelen op een lagere bemonsteringsfrequentie. Raadpleeg de documentatie van uw audiospeler of besturingssysteem voor meer informatie.

OPMERKING: Voor USB-audioklasse 2.0 moet de Windows-PC-driver op de CD-ROM die bij de RC-1570 wordt geleverd worden geïnstalleerd.

OPMERKING: Op MAC-computers is geen driver nodig om PC-USB 1.0 of 2.0 te ondersteunen.

OPMERKING: Na het installeren van het stuurprogramma, kan het nodig zijn het ROTEL audiostuurprogramma te kiezen uit de audio-/luidsprekerinstellingen op uw computer.

Instellingenmenu

U kunt het Instellingenmenu oproepen met de toets MENU op het voorpaneel van de versterker of met de toets MENU op de afstandsbediening. U kunt de waarde van de geselecteerde optie veranderen met de toetsen +/- op het voorpaneel of met de toetsen met het pijltje naar links of rechts op de afstandsbediening. U kunt de verschillende submenu's doorlopen met de toets MENU op het voorpaneel of met de toets MENU op de afstandsbediening.

- Tone Control (Toonregeling): U kunt de instellingen voor toonregelingsbypass aan/vit, lage tonen en hoge tonen (TONE BYPASS ON/OFF, BASS, TREBLE) aanpassen. Druk op de toets ENTER op het voorpaneel of druk op ENT op de afstandsbediening om tussen de verschillende instelopties voor de toonregeling te schakelen. (Ga voor meer informatie over toonregeling naar de hoofdstukken over Toonregelingsbypass, Lagetonen- en Hogetonenregeling.)

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

- BALANCE: Balans links/rechts aanpassen. (Ga voor meer informatie naar het hoofdstuk over de Balansregeling.)

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, wordt deze instellingen vast in het geheugen opgeslagen.

• DIMMER: Dimt de helderheid van het display.

OPMERKING: Ook als de RC-1570 wordt uitgeschakeld, wordt deze instellingen vast in het geheugen opgeslagen.

- ROTEL LINK RCD: Hiermee wordt geselecteerd hoe de cd-speler wordt aangesloten op de versterker. De mogelijke instellingen zijn CD (analoog), COAX1 of COAX2. CD is de fabrieksinstelling.

- POWER ON MAX VOLUME: Hiermee wordt het maximumvolume ingesteld als het apparaat ingeschakeld is. De fabrieksinstelling is '45'.

OPMERKING: De instellingen voor Power On Max Volume zijn niet van toepassing op bronnen die zijn geconfigureerd met Fixed Gain (vaste versterking).

- AUTO POWER OFF: De RC-1570 kan zichzelf automatisch uitschakelen als er gedurende een bepaalde periode geen activiteit is geweest. Indien er geen veranderingen worden aangebracht in de versterker binnen de voor het 'Automatisch uitschakelen' ingestelde tijd, schakelt de versterker automatisch naar stand-by. De timer voor automatische uitschakeling wordt opnieuw gestart als er een wijziging wordt aangebracht in het volume, de bron of het afspelen De standaardinstelling voor automatische uitschakeling is DISABLE (uit). De toegestane instellingen zijn DISABLE, 1 uur, 2 uur, 5 uur, 12 uur.

- FIXED GAIN: Hiermee wordt een vast volume ingesteld voor een bepaalde ingang. U kunt deze functie inschakelen door met de toetsen +/- het gewenste vaste volume te selecteren voor Aux 1, Coax 1, Coax 2, Optical 1, Optical 2, PC-USB of Bluetooth. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geselecteerd wordt, wordt de geluidssterkte onmiddellijk op het opgegeven niveau ingesteld.

Geldige instellingen zijn onder andere: VARIABLE, FIXED 1-95, FIXED MAX.

OPMERKING: De volumeregelknop op het voorpaneel en de toetsen Volume +/- op de afstandsbediening worden uitgeschakeld als gebruikgemaakt wordt van de functie voor het vaste volume. U kunt deze functie uitschakelen door het niveau van het vaste volume (Fixed Volume) op 'Variable' in te stellen.

- AUX1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

• COAX1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

• COAX2 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

- OPT1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

- OPT2 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

- PC-USB VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

- BLUETOOTH VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.

- PC-USB AUDIO CLASS: De ondersteunde PC-USB-audioklasse van het aangesloten apparaat veranderen.

OPMERKING: Sommige op de PC-USB aangesloten computers ondersteunen USB-audioklasse 2.0 en 24/192 audioweergave niet. Zo nodig kan de PC-USB voor USB-audioklasse 1.0 worden geconfigureerd. Raadpleeg het besturingssysteem van uw computer voor nadere informatie.

- SOFTWARE VERSION: Hiermee wordt aangegeven welke softwareversie momenteel in de versterker is geladen.

- FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellingen van het apparaat hersteld. Druk op de toets + op het voorpaneel of op de toets met het pijltje naar rechts op de afstandsbediening om (JA) te selecteren en druk vervolgens op de toets 'ENTER' op het voorpaneel of op 'ENT' op de afstandsbediening.

OPMERKING: Alle eerder geconfigureerde opties worden gewist en de standaard fabrieksinstellingen worden hersteld.

Problemen oplossen

De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de RC-1570 geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:

De AAN/UIT-indicator brandt niet

De AAN/UIT-indicator rond de AAN/UIT-knop en de basiselementen in het display moeten branden als de stekker van de RC-1570 in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan deze voorwaarden voldaan is en deze elementen toch niet branden, controleer dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werkt. Het kan bijvoorbeeld zijn dat het stopcontact met een schakelaar geregeld wordt en dat deze schakelaar uitgeschakeld is.

De zekering vervangen

Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT-indicator nog steeds niet verlicht wordt als de stekker van de RC-1570 in het stopcontact wordt gestoken, is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen.

Geen geluid

Controleer of de signaalbron goed werkt. Controleer of de kabels van de signaalbron naar de ingangen op de RC-1570 goed zijn aangesloten. Controleer alle bedrading tussen de RC-1570 en de vermogensversterker en de luidsprekers.

Kan geen aansluiting maken via Bluetooth

Als u geen verbinding kunt maken tussen uw Bluetooth-apparaat en de RC-1570, wis dan de informatie van de vorige aansluiting uit het geheugen van de RC-1570 en uw Bluetooth-apparaat. Op Bluetooth-apparaten wordt dit vaak aangegeven als "Forget this Device" (Dit apparaat vergeten). Houd op de afstandsbediening van de RC-1570 de toets STOP M 5 seconden ingedrukt, totdat op het display op het voorpaneel "Reset BT DB List?" verschijnt en laat de knop dan los. Selecteer en druk op "ENT". Probeer nu opnieuw verbinding te maken.

Afspeelbaar geluidsformaat

USB Apple (iPhone, iPod, iPad)

Formaat Opmerkingen
Alle ondersteunde bestanden die op een Apple-apparaat worden geladen.	Telefoon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat.

USB Bluetooth

Formaat Opmerkingen
Alle formaten die ondersteund worden door het verzendende apparaat.	Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat.

USB-flashdrive

Formaat Opmerkingen
MP3	Maximaal 48K 16 Bit
WMA
WAV
OGG Vorbis

PC-USB

Formaat Opmerkingen
Formaat bepaald door de door u gebruikte mediaspeler-/ serversoftware.	Alle formaten ondersteund door de PC-software 44,1K, 48K, 88,2K, 96K, 176,4K, 192K 16 bits, 24 bits

Coax/Optisch

Formaat Opmerkingen
SPDIF LPCM	44,1K, 48k, 88,2K, 96K, 176,4K, 192K 16 bits, 24 bits

Specifications

Totale harmonische vervorming (20 Hz - 20k Hz) < 0,004%

Intermodulatievervorming (60 Hz : 7k Hz, 4:1) < 0,004% bij 1V uitgang

Gevoeligheid / Impedantie van ingangen

Phono-ingang (MM) 2,5 mV / 47k ohm

Ingangen voor lijnspanning (RCA) 150 mV / 24k ohm

Ingangen voor lijnspanning (XLR) 300 mV / 100k ohm

Overbelasting ingangen

Phono-ingang 65 mV

Ingangen voor lijnspanning 4,3 V

Uitgangsniveau / Impedantie

Uitgang (RCA) 1 V / 100 ohm

Uitgang (XLR) 2 V / 100 ohm

Frequentiebereik

Phono-ingang 20 Hz - 20k Hz, 0 ± 0,3 dB

Ingangen voor lijnspanning 4 Hz - 100k Hz, 0 ± 0,3 dB

Toonregelingen

Lage tonen ±10 dB bij 100 Hz

Hoge tonen ± 10 dB bij 10k Hz

Signaal-ruisverhouding (IHF "a" gewogen)

Phono-ingang 80 dB

Ingangen voor lijnspanning 110 dB

Digital gedeelte

Frequentierespons 10 Hz - 95k Hz (± 3,0 dB, Max)

Signaal-ruisverhouding (IHF "A" gewogen) 100 dB

Gevoeligheid / impedantie ingang 0 dBf / 75 ohm

Digitale USB-/iPod-signalen

WAV, MP3, WMA

(tot 48k Hz 16 bits)

SPDIF LPCM

(tot 192k Hz 24 bits)

USB-audioklasse 1

(tot 96k Hz 24 bits)

USB-audioklasse 2

(tot 192k Hz 24 bits)*

*Vereist het installeren

van een driver

Algemeen

Elektrische aansluiting

VS: 120 V, 60 Hz

EG: 230 V, 50 Hz

Energieverbruik 25 watt

Stroomverbruik stand-by

BTU (bij 13,5 W) 46 BTU/h

Afmetingen (B x H x D) 431 x 99 x 320 mm

Hoogte voorpaneel 2U (88,1 mm)

Gewicht (netto) 7kg

Alle specificaties zijn correct bij het ter perse gaan.

Rotel behoudt zich het recht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.

Rotel en het Rotel Hi-Fi-logo zijn gedeponeerde handelsmerken van The Rotel Co., Ltd, Tokio, Japan.
