BRUKSANVISNING RC1570 ROTEL

Stereokontrollförstärkare

Tänk på följande när du gör anslutningar:

√ Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter, inklusive högtalare.
√ Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.

Vi rekommenderar också att du

√ Vrider ner volymen på förstärkaren helt och hållet innan förstärkaren stängs av eller sätts på.

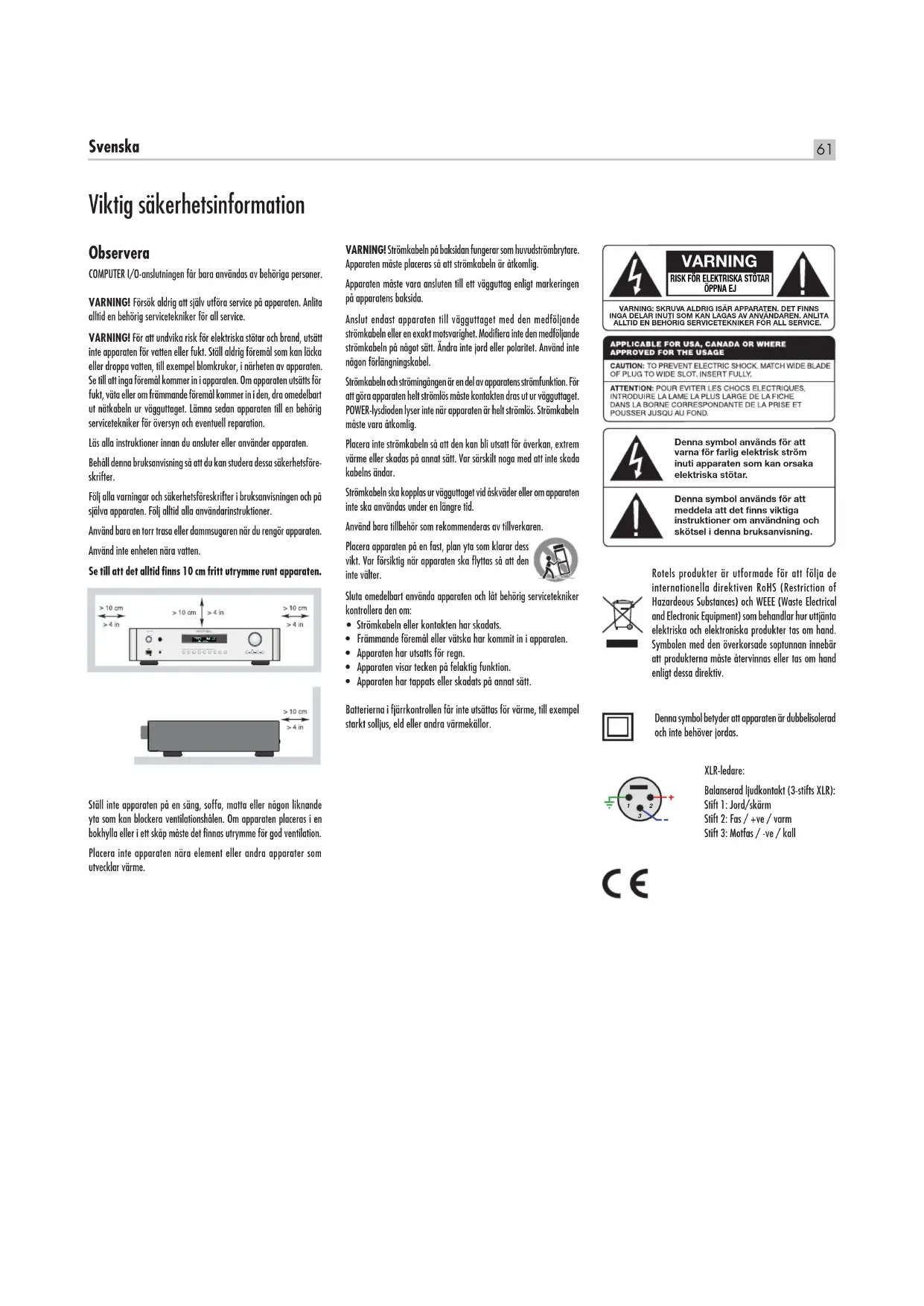

Viktig säkerhetsinformation

Observera

COMPUTER I/O-anslutningen får bara användas av behöriga personer.

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremäl som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremäl kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremäl kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner.

Använd bara en torr trasa eller dammsugaren när du rengör apparaten.

Använd inte enheten nära vatten.

Se till att det alltid finns 10 cm fritt utrymme runt apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skäp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

VARNING! Strömkabeln på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras så att strömkabeln är åtkomlig.

Apparaten mäste vara ansluten till ett vägguttag enligt markeringen på apparatens baksida.

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Ändra inte jord eller polaritet. Använd inte någon förlängningskabel.

Strömkabeln och strömingången är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget. POWER-lysdioden lyser inte när apparaten är helt strömlös. Strömkabeln måste vara åtkomlig.

Placera inte strömkabeln sä att den kan bli utsatt för överkan, extrem värme eller skadas på annat sätt. Var särskilt noga med att inte skada kabelns ändar.

Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas under en längre tid.

Använd bara tillbehör som rekommenderas av tillverkaren.

Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter.

Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om:

• Strömkabeln eller kontakten har skadats.
• Främmande föremäl eller vätska har kommit in i apparaten.
• Apparaten har utsatts för regn.
• Apparaten visar tecken på felaktig funktion.
• Apparaten har tappats eller skadats på annat sätt.

Batterierna i fjärrkontrollen får inte utsättas för värme, till exempel starkt solljus, eld eller andra värmekällor.

WARNING RISK FÜR ELEKTRISKA STÖTAR OPPNA EJ

VARNING: SKRUVA ALDRIG ISÄR APPARATEN. DET FINNS INGA DELAR INUTI SOM KAN LAGAS AV ANVÄNDAREN. ANLITA ALLTID EN BEHORIG SERVICETEKNIKER FOR ALL SERVICE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv.

Denna symbol betyder att apparaten är dubbelisolerad och inte behöver jordas.

XLR-ledare:

Balanserad ljudkontakt (3-stifts XLR):

Stift 1: Jord/skärm

Stift 2: Fas / +ve / varm

Stift 3: Motfas / -ve / kall

Innehåll

Figur 1: Kontroller och anslutningar 3

Figur 2: RR-AX92 fjärrkontroll 3

Figur 3: Anslutningar för analoga in- och utgångar 4

Figur 4: Balanserade in- och utgångar (XLR) 5

Figur 5: Anslutningar för digitala ingångar och 12-volts styrsignaler 6

Figur 6: USB-port på fronten 7

Viktigt 8

Viktig säkerhetsinformation 61

Om Rotel 62

Introduktion....62

Att tänka på 63

Placering 63

Kablar 63

Fjärrkontroll RR-AX92....63

Byta fjärrkontrollkod 63

Fjärrkontrollens batterier 63

Ström och strömfunktioner 63

Strömingång 19 63

Strömbrytare och strömindikator 63

12-volts styrsignaler 64

Anslutningar för insignaler 9 13 14 17 ......64

Skivspelare 13 och Jord 9 64

Ljudingångar 64

Balanserade ingångar (XLR) 17 64

Digitala ingångar 18 64

Anslutningar för utsignaler 755 765....64

Förstegsutgångar 15 64

Balanserade utgångar (XLR) 16 64

Hörlursuttag 5 64

IR-sensor z 64

Display 3 64

USB-port 5 65

Bluetooth-anslutning 65

Ljudkontroller 65

Volymkontroll 4 B 65

Balanskontroll B C 65

Förbikoppling av tonkontroller 65

Bas och diskant 65

Ingångsväljare 7 65

Dimmer Kontroll....65

Dämpning av displayen B L 65

Rotel Link 10 65

EXT REM IN-ingång 65

COMPUTER I/O-kontakt 12 66

PC-USB-port 18 66

Inställningar 66

Felsökning 67

Strömindikatorn (POWER) lyser inte 67

Säkring 67

Inget ljud hörs 67

Kan inte ansluta via Bluetooth 67

Kompatibla ljudformat 67

Specifikationer 68

Om Rotel

Vår historia började för mer än 50 år sedan. Under alla år som gått sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du!

Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har.

Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker.

Vi bryr oss alla om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö.

På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt RoHS-lödtenn, och våra Class D-förstärkare (ej digitala) är upp till fem gånger mer effektiva än våra äldre modeller samtidigt som de är kraftfulla och har höga prestanda. Dessa produkter utvecklar lite värme, slösar minimalt med energi, är bra för miljön – och låter bättre.

Slutligen är denna manual tryckt på återvunnet papper.

Även om detta är små, första steg så är de viktiga. Och vi fortsätter att eftersträva nya metoder och material som kan ge en renare och grönare tillverkning.

Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje.

Introduktion

Tack för att du har köpt kontrollförstärkaren Rotel RC-1570. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning.

RC-1570 är en förförstärkare med många funktioner och höga prestanda. Den har utformats och optimerats för att kunna återge musikens hela dynamiska omfång och alla dess små nyanser. RC-1570 har en kraftfull strömförsörjning med en ringkärnetransformator och specialutformade "slitfoil"-kondensatorer som utvecklats av Rotel. Denna strömförsörjning har låg impedans och stora kraftresurser, vilket innebär att RC-1570 kan återge även krävande ljudsignaler med lätthet. Att utforma en förstärkare med en sådan konstruktion är kostsamt, men innebär att musiken låter bättre.

Kretskorten är försedda med SCT-teknik (Symmetrical Circuit Traces) som garanterar att musikens timing bibehålls och återskapas på ett korrekt sätt. Alla viktiga signalvägar i RC-1570 har kretsar som har metallfilmsresistorer och polystyren- eller polypropylen-kondensatorer. Hela konstruktionen är noggrant utformad för att återge musiken på ett så naturtroget sätt som möjligt.

RC-1570:s viktigaste funktioner är enkla och lättbegripliga. Om du är van vid stereoanläggningar bör du inte ha några problem. Koppla bara in resten av anläggningen och njut av musiken.

Att tänka på

Varning: För att undvika att skada din anläggning bör du stänga av ALLA komponenter innan du kopplar in högtalare eller andra komponenter. Sätt inte på komponenterna förrän du är säker på att alla anslutningar är gjorda på ett korrekt och säkert sätt. Var extra noga med högtalarkablarna. Det får inte finnas några lösa kabeltrådar som kan komma i kontakt med andra kablar eller förstärkarens hölje.

Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder RC-1570 i din anläggning, samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.

Spara kartongen och allt packmaterial till RC-1570 så att du kan använda detta vid ett senare tillfälle. Att skicka eller flytta förstärkaren i en annan förpackning kan skada den allvarligt.

Fyll i och skicka in registreringsbeviset om det ingår ett sådant. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice.

Placering

Precis som alla elektriska komponenter som hanterar lågnivåsignaler påverkas RC-1570 av sin omgivning. Undvik att ställa den ovanpå en slutsteg, eftersom det kan påverka ljudsignalen och orsaka störningar.

Vi rekommenderar att du placerar RC-1570 i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen eller med att välja hifi-möbel.

Till RC-1570 ingår fjärrkontrollen RR-AX92 och förstärkaren måste placeras så att infraröda signaler från fjärrkontrollen kan nå sensorn på fronten.

Kablar

Se till att strömkablar, högtalarkablar, digitalkablar och vanliga signalkablar inte ligger i närheten av varandra. Det minimerar risken för att signalkablarna påverkas av störningar eller förvrängningar från andra kablar. Om du använder avskärmade kablar av hög kvalitet så förhindrar du också att ljudkvaliteten störs av andra komponenter. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare.

Fjärrkontroll RR-AX92

Vissa funktioner kan skötas med antingen kontrollerna på fronten eller på fjärrkontrollen RR-AX92. I bruksanvisningen anger ett nummer i en ruta att funktionen finns på förstärkaren och en bokstav i en cirkel att den finns på fjärrkontrollen.

Byta fjärrkontrollkod

Som standard är förstärkaren inställd på fjärrkontrollkod 1. Om du upptäcker att fjärrkontrollen stör andra Rotel-enheter kan du byta till fjärrkontrollkod 2 genom att göra enligt följande:

1. Tryck på Tuner Ⓙ och 2 Ⓔ samtidigt för att ställa in fjärrkontrollen så att den använder Audio-fjärrkontrollkod 2.
2. Peka fjärrkontrollen mot enheten och tryck på knappen 2 Ⓖ under 8 sekunder. Displayen kommer nu att visa "Audio Custom Code 1 -> 2".
3. Upprepa proceduren ovan och tryck på knappen 1 istället för 2 om du vill att enheten ska byta tillbaka till fjärrkontrollkod 1.

OBS! Fjärrkontrollen kan styra vissa grundläggande funktioner på CD-spelare och radioapparater från Rotel. Fjärrkontrollens knappar GHMN styr CD- och radiofunktioner i din anläggning. Se till att både fjärrkontrollen och radioapparaten eller CD-spelaren använder samma fjärrkontrollskoder, alltså antingen kod 1 eller 2.

Fjärrkontrollens batterier

Två AAA-batterier (ingår) måste installeras innan fjärrkontrollen kan användas. Ta bort locket på baksidan av RR-AX92. Lägg i batterierna enligt märkningen under luckan. Kontrollera att fjärrkontrollen fungerar och sätt sedan tillbaka locket. När batterierna håller på att ta slut styr inte fjärrkontrollen RC-1570 som den ska. Byt ut batterierna så fungerar allting igen.

Ström och strömfunktioner

Strömingång 19

Din RC-1570 är fabriksinställd för spänningen som gäller i det land där du köpte den (Europa 230 V/50 Hz och USA 120 V/60 Hz). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida.

OBS! Om du flyttar din RC-1570 till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RC-1570 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information.

OBS! Vissa produkter är avsedda för flera olika länder och säljs därför med fler än en nätkabel. Använd endast den som passar vägguttagen i ditt land.

RC-1570 ska kopplas direkt i vägguttaget. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar att lämna den ström som förstärkaren (och övriga komponenter) behöver.

Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgård att dra ut strömkabeln till förstärkaren (och övriga stereokomponenter) ur vägguttaget.

Strömbrytare och strömindikator 1

Slå på enheten genom att trycka på strömbrytaren på fronten. Ringen runt brytaren börjar då lysa, vilket talar om att enheten är påslagen. Tryck på strömbrytaren en gång till för att försätta enheten i standby-läge.

När strömbrytaren på fronten är i läge ON kan RC-1570 växla mellan normalt läge och standby-läge med hjälp av fjärrkontrollens ON- och OFF-knappar. I standby-läge är strömbrytarens lysdiod fortfarande tänd, men displayen är släckt.

OBS! Om du tycker att ljuset från strömbrytaren är för starkt kan du täcka över det med den självhäftande ringen.

12-volts styrsignaler 11

En del ljudkomponenter kan stängas av och sättas på automatiskt om de tar emot en 12-volts "trigger-signal". 12V TRIG OUT-utgången på RC-1570 lämnar en sådan signal. Kompatibla komponenter ansluts till förstärkaren med en vanlig 3,5-millimeters minijack-kabel. När RC-1570 försätts i standby-läge avbryts styrsignalen och de anslutna komponenterna stängs också av.

OBS! Om du använder andra enheter i serien som har Rotel Link bör du använda den anslutningen för att sätta på och stänga av dem. Anslut inte både Rotel Link och 12-volts styrsignaler. Styrsignalernas av/påfunktion förhindrar Rotel Link-funktionerna.

Anslutningar för insignaler 9 13 14 17

Se figur 3

OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till att anläggningen är avstängd när du gör alla anslutningar.

Skivspelare 13 och Jord 9

Se figur 3

Koppla in signalkabeln från skivspelaren till höger respektive vänster PHONO-ingång. Om skivspelaren har en jordkabel så fäster du denna i jordkontakten (GND) till vänster. Det förhindrar att ljudsignalen påverkas av brummande oljud och störningar.

Ljudingångar 14

Se figur 3

CD-, TUNER- och AUX-ingångarna är analoga linjeingångar. De används för att koppla in komponenter som CD-spelare och andra signalkällor som lämnar analoga ljudsignaler.

Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas till motsvarande utgångar på signalkällorna. Kontakterna för vänster kanal är vita och höger kanal är röda. Du bör använda signalkablar av hög kvalitet när du ansluter signalkällor till RC-1570. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare.

Balanserade ingångar (XLR) 17

Se figur 4

Ett par balanserade XLR-ingångar tar emot analoga ljudsignaler från CDspelare, Blu-ray-spelare och andra signalkällor som har XLR-utgångar.

OBS! Välj antingen obalanserade eller balanserade utgångar på signalkällan som ansluts till RC-1570. Koppla inte in både RCA- och XLR-utgångarna på en och samma enhet till RC-1570.

Digitala ingångar 18

Se figur 5

Det finns två uppsättningar digitalingångar, märkta COAXIAL 1 och 2 samt OPTICAL 1 och 2. Anslut någon av dessa till en koaxial eller optisk utgång på signalkällan. De digitala signalerna avkodas och spelas sedan upp av förstärkaren. RC-1570 kan avkoda PCM-signaler med upp till 24 bit/192 kHz-upplösning.

Anslutningar för utsignaler 15 16

Förstegsutgångar 15

Se figur 3

RC-1570 har förstegsutgångar som kan användas med de flesta effektförstärkare. Använd signalkablar av hög kvalitet och anslut höger och vänster utgång till motsvarande ingångar på effektförstärkaren.

OBS! Det finns två uppsättningar utgångar på baksidan av RC-1570. Den andra uppsättningen kan användas för att driva ytterligare ett slutsteg eller för att lämna en signal till en signalprocessor.

Balanserade utgångar (XLR) 15

Se figur 4

Ett par balanserade XLR-utgångar lämnar analoga utsignaler från RC-1570 till ett slutsteg som har XLR-ingångar.

OBS! Koppla inte in både RCA- och XLR-utgångarna till samma slutsteg samtidigt.

Hörlursuttag 6

Med hjälp av hörlursuttaget kan du lyssna på musik när som helst utan att störa någon. Uttaget är anpassat för hörlurar med 3,5-millimeters minijack-kontakt. När du kopplar in hörlurarna stängs inte signalen till förstegsutgången av. I de flesta fall bör du stänga av slutsteget när du lyssnar i hörlurar.

OBS! På grund av att högtalare och hörlurar kan ha varierande känslighet bör du alltid sänka volymen innan du kopplar in eller ur hörlurarna.

IR-sensor z

Den infraröda sensorn tar emot signaler från fjärrkontrollen. Täck inte över den.

Display 3

Teckenfönstret på fronten visar vilken signalkälla som är vald samt volym- och toninställningar.

USB-port 5

Se figur 6

USB-porten på fronten används för att ansluta en iPod, en iPhone, ett USB-minne eller en Bluetooth-dongel (ingår) för trådlös streaming. Om du vill lyssna på en iPod eller iPhone kopplar du helt enkelt in den i USB-porten och väljer USB som signalkälla. iPoden eller iPhonen förblir aktiv så att du kan styra musiken på den.

Bluetooth-anslutning

Stoppa i Bluetooth-dongeln som ingår i USB-porten på fronten så kan du streama musik via Bluetooth från bärbara enheter (mobiltelefoner) trädlöst direkt till förstärkaren. Leta efter "Rotel Bluetooth" i den bärbara enhetens menyer och anslut sedan. Sammankopplingen sker oftast automatiskt men om du måste ange ett lösenord anger du "0000".

OBS! Alla Bluetooth-donglar fungerar inte med RC-1570. Använd den som ingår.

Ljudkontroller

Volymkontroll 4 B

Vrid volymkontrollen medsols för att höja volymen och motsols för att sänka den. Du kan också använda volymknapparna (+ och −) på fjärrkontrollen. Tryck på MUTE-knappen Ⓑ för att dämpa ljudet helt.

Balanskontroll

Balanskontrollen (BALANCE) justerar balansen mellan höger och vänster högtalare. Standardvärdet är mittenläget "0". Ändra balansen från fronten genom att trycka på MENU-knappen 📄 tills BALANCE SETTING visas i displayen. Tryck sedan på plus- och minus-knapparna på fronten för att ändra värdet från vänster (LEFT) till höger (RIGHT). Värdet kan ändras från L15 till R15.

OBS! Denna inställning är permanent, även om du stänger av RC-1570.

Om du vill göra tillfälliga inställningar som inte sparas när du stänger av RC-1570 använder du BAL-knappen Ⓖ på fjärrkontrollen för att komma till BALANCE SETTING-menyn och trycker sedan på höger- och vänster-knapparna Ⓔ för att ändra värdet. Tryck på EXIT-knappen Ⓕ för att lämna menyn.

Förbikoppling av tonkontroller B K

Tonkontrollerna som justerar bas- och diskantnivån är förbikopplade som standard för att garantera att ljudet är så rent som möjligt. Displayen visar "TONE BYPASS". Du kan aktivera tonkontrollerna genom att trycka på MENU-knappen [8] tills du kommer till BYPASS-läget och sedan ändra med plus- och minus-knapparna på fronten.

OBS! Denna inställning är permanent, även om du stänger av RC-1570.

Om du tillfälligt vill ändra tonkontrollerna trycker du på BYPASS-knappen K på fjärrkontrollen och växlar mellan på- och av-läge.

Bas och diskant B C

Om du vill justera bas och diskant från fronten trycker du på MENU-knappen för att bläddra fram till BASS- eller TREBLE-menyerna Bass Setting eller Treble Setting. Därefter använder du plus- och minus-knapparna på fronten för att justera värdet. Bas- och diskantvärdena kan justeras från -10 till +10.

OBS! Dessa inställningar är permanenta, även om du stänger av RC-1570.

Om du vill göra tillfälliga inställningar av bas- och diskantinställningarna från fjärrkontrollen använder du knapparna BASS och TREBLE Ⓖ och ändrar sedan värdet med höger- och vänster-knapparna Ⓔ.

En korrekt inställd anläggning av hög kvalitet läter bäst med små eller inga justeringar av bas- och diskantnivån. Använd därför tonkontrollerna sparsamt. Var särskilt försiktig med att höja nivåerna kraftigt, eftersom det ökar effekten i bas- eller diskantregistret och leder till större påfrestningar för förstärkaren och högtalarna.

OBS! Tonkontrollerna aktiveras inte automatiskt bara för att du ändrar värdena för bas- och diskant. Läs avsnittet "Förbikoppling av tonkontroller" om du vill aktivera tonkontrollerna.

OBS! Balans-, förbikopplings- och tonkontrolls inställningarna är bara permanenta om de görs från menyn. Inställningar som görs med knapparna C K är tillfälliga och sparas inte när RC-1570 stängs av.

Ingångsväljare 7

Ingångsväljaren väljer den ingång du vill använda som signalkälla. Använd knapparna på fronten eller fjärrkontrollen för att välja den ljudkälla du vill lyssna på.

OBS! Om du trycker på AUX-, OPT- och COAX-knapparna på fronten så växlar RC-1570 mellan ingång 1 och 2.

Dimmer kontroll

Dämpning av displayen ☐

Om du vill ändra displayens ljusstyrka trycker du på MENU-knappen [6] på fronten att bläddra fram till Display Settings. Därefter använder du plus- och minus-knapparna för att justera värdet.

OBS! Denna inställning är permanent, även om du stänger av RC-1570.

Ändra displayens ljusstyrka tillfälligt med DIM-knappen L på fjärrkontrollen.

OBS! Dimmer inställning är bara permanenta om den görs från menyn. Den inställning som görs med knapp ⚠ är tillfällig och sparas inte när RC-1570 stängs av.

Rotel Link 10

Denna 3,5-millimeters minijack-kontakt kan anslutas till Rotels nätverkskompatibla produkter som har motsvarande Rotel Link-utgång. Funktionen innebär att Rotel-produkterna kan kommunicera med varandra och styras från Rotel Remote-appen (som kan laddas ner från iTunes® Store).

EXT REM IN-ingång 11

Denna 3,5-millimeters minijack-kontakt tar emot IR-kommandon från en infraröd mottagare. Funktionen kan vara praktisk om förstärkaren står i ett skåp eller på ett sådant sätt att IR-sensorn på fronten blockeras och inte kan nås av fjärkontrollens signaler. Kontakta din auktoriserade Rotel-återförsäljare

om du vill ha mer information om IR-mottagare eller kablar och kontakter som passar denna ingång.

COMPUTER I/O-kontakt 12

RC-1570 kan styras via RS232 och integreras i automatiska ljudsystem. COMPUTER I/O-ingången är gjord för att ta emot en standardiserad DB-9-kontakt (hane).

Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om anslutningar, programvara och styrkoder för datorstyrda system.

PC-USB-port 18

Se figur 5

Koppla in USB-kabeln som ingår mellan denna utgång och en USB-port på din dator.

RC-1570 stöder både USB Audio Class 1.0 och USB Audio Class 2.0. Windows-datorer behöver inte installera någon drivrutin för USB Audio Class 1.0 och stöder avspelning av ljudfiler med samplingsfrekvenser upp till 96 kHz. Standardinställningen är USB Audio Class 1.0.

För att kunna utnyttja USB Audio Class 2.0 som stöder avspelning av ljudfiler med samplingsfrekvenser upp till 192 kHz måste du installera Windowsdrivrutinen som finns på CD-skivan som ingår. Du måste också ändra så att RC-1570 använder sig av USB Audio Class 2.0-avspelning genom att göra följande:

• Tryck på MENU-knappen på fronten tills "PC-USB AUDIO CLASS" visas i displayen.
• Välj "2.0" och tryck sedan på ENTER.
• Starta om RC-1570 och datorn för att vara säker på att båda enheterna är rätt inställda.

Många avspelningsprogram stöder inte samplingsfrekvensen 192 kHz. Kontrollera att din ljudkälla stöder 192 kHz och att du har 192 kHz-filer för att vara säker på att samplingsfrekvensen används. Det kan också hända att du måste konfigurera din PC:s ljudenhet för att den ska lämna 192 Hz-signal, annars kan den omvandla ljudet till en lägre samplingshastighet. Läs mer om detta i instruktionerna till din ljudspelare eller ditt operativsystem.

OBS! USB Audio Class 2.0-drivrutinen för PC-datorer ligger på CD-ROMskivan som ingår till RC-1570.

OBS! Mac-datorer behöver ingen drivrutin för att stödja USB Audio Class 2.0.

OBS! När du har installerat drivrutinen måste du kanske välja Roteldrivrutinen i datorns ljud-/högtalarinställning.

Inställningar

Du öppnar inställningsmenyn från fronten genom att trycka på MENU-knappen a på fronten eller MENU-knappen D på fjärrkontrollen. Tryck sedan på plus- och minus-knapparna på fronten eller på höger- och vänster-knappen E på fjärrkontrollen för att ändra värdet på valt alternativ. Stega genom undermenyerna med MENU-knappen a på fronten eller MENU-knappen D på fjärrkontrollen.

- Tone Control-menyn: TONE BYPASS ON/OFF och BASS- och TREBLE kan ändras till valda niväer. Tryck på ENTER-knappen eller ENT-knappen på fjärrkontrollen för att växla mellan olika inställningar. (Läs mer om tonkontroller i avsnitten Förbikoppling av tonkontroller och Bas och diskant.)

OBS! Dessa inställningar lagras permanent och finns kvar även om RC-1570 stängs av.

- BALANCE-menyn: Ändrar höger/vänster-balansen. (Läs mer i avsnittet Balans.)

OBS! Denna inställning lagras permanent och finns kvar även om RC-1570 stängs av.

• DIMMER-menyn: Dimmar displayen.

OBS! Denna inställning lagras permanent och finns kvar även om RC-1570 stängs av.

- ROTEL LINK RCD: Anger hur CD-spelaren är ansluten till förstärkaren: CD (analog-ingången), COAX1 (coaxial 1-ingången) eller COAX2 (coaxial 2-ingången). Standardvärdet är CD.

- POWER ON MAX VOLUME: Här anger du vilken maximal volyminställning förstärkaren ska ha när du sätter på den. Standardvärdet är 45.

OBS! Power On Max Volume-inställningen gäller inte ingångar som är inställda med Fixed Gain.

- AUTO POWER OFF: Förstärkaren kan ställas in så att den stängs av automatiskt om den inte används under en viss tid. Om inga inställningar ändras inom den valda tiden försätts förstärkaren automatiskt i standbyläge. Timern nollställs om volymen, insignal eller avspelning ändras. Standardinställningen är DISABLE (ej aktiverad).

Tillätna inställningar är DISABLE, 1 TIMME, 2 TIMMAR, 5 TIMMAR och 12 TIMMAR.

- Fixed Gain: Anger en fast volymnivå för en viss ingång. Aktivera denna funktion genom att trycka på plus- och minus-knapparna och ställ in en fast volym för ingångarna Aux 1, Coax 1, Coax 2, Optical 1, Optical 2, PC-USB eller BLUETOOTH. När funktionen är aktiverad ställs volymen in automatiskt på detta värde när signalkällan väljs.

Giltiga inställningar: VARIABLE 1, FIXED 1-95, FIXED MAX.

OBS! Volymratten på fronten och VOLUME +/-knapparna på fjärrkontrollen fungerar inte när volymen är fast. Funktionen stängs av genom att ställa in Fixed Volume-värdet till "Variable".

• AUX1 VOL: VARIABLE (avstängd) är standardvärdet.
  • COAX1 VOL: VARIABLE (avstängd) är standardvärdet.
  • COAX2 VOL: VARIABLE (avstängd) är standardvärdet.
• OPT1 VOL: VARIABLE (avstängd) är standardvärdet.
• OPT2 VOL: VARIABLE (avstängd) är standardvärdet.
• PC-USB VOL: VARIABLE (avstängd) är standardvärdet.
• BLUETOOTH VOL: VARIABLE (avstängd) är standardvärdet.

- PC-USB AUDIO CLASS: Ändra stödet för den anslutna källans PC-USB-ljudklass.

OBS! Vissa datorer som ansluts till PC-USB stöder inte Audio Class 2.0 och kan inte spela upp 24/192-ljud. Om det behövs kan PC-USB konfigureras för USB Audio Class 1.0 i stället. Läs mer om detta i beskrivningen av din dator.

• SOFTWARE VERSION: Visar vilken programvaruversion som är inläst i förstärkaren.
• FACTORY DEFAULT: Här kan du återställa enheten till det tillständ den ursprungligen hade när den lämnade fabriken. Tryck på plus-knappen på fronten eller höger-knappen på fjärrkontrollen för att välja YES-alternativet. Tryck sedan på ENTER-knappen på fronten eller ENT-knappen på fjärrkontrollen.

OBS! Om du gör en fabriksåterställning försvinner alla inställningar du gjort.

Felsökning

De flesta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RC-1570 så kommer här ett par förslag på vad du kan göra:

Strömindikatorn (POWER) lyser inte

Ringen runt strömbrytaren och vissa grundfunktioner i displayen ska alltid lysa när RC-1570 är ansluten till ett vägguttag och strömbrytaren är intryckt. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning.

Säkring

Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men POWER-lysdioden inte tänds när RC-1570 ansluts och strömbrytaren trycks in, kan det bero på att förstärkarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotelåterförsäljare och ber dem hjälpa dig att byta ut den.

Inget ljud hörs

Kontrollera signalkällan och försäkra dig om att den fungerar som den ska. Se till att kablarna från signalkällan till RC-1570 är anslutna på rätt sätt. Kontrollera också att alla kablar mellan RC-1570 och slutsteget, samt till högtalarna, är rätt anslutna.

Kan inte ansluta via Bluetooth

Om det inte går att para ihop din Bluetooth-enhet med RC-1570 raderar du minnet från den föregående anslutningen på RC-1570 och på din enhet. På enheten visas detta ofta som "Forget this device". På RC-1570 håller du inne STOP-knappen 📂 på fjärrkontrollen i 5 sekunder tills displayen visar "Reset BT DB List?" och släpper sedan knappen. Välj "Yes" och tryck på ENT. Försök sedan göra anslutningen en gång till.

Kompatibla ljudformat

USB Apple (iPhone, iPod, iPad)

Format Information
Alla filer på Apple-enheten.	Telefonen kan konvertera ljudformat beroende på vilket format som spelas. Gäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan.

USB Bluetooth

Format Information
Alla format som stöds av signalkällan	Gäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan.

USB-minnen

Format Information
MP3	Max 16 bit/48 kHz
WMA
WAV
OGG Vorbis

PC-USB

Format Information
Format avgörs av mediespelaren/programvaran	Alla format som stöds av programvaran: 44,1; 48; 88,2; 96; 176,4; 192 kHz/16 och 24 bit

Koaxial och optisk

Format Information

SPDIF LPCM 44,1; 48; 88,2; 96; 176,4; 192 kHz/16 och 24 bit

Specifikationer

Total harmonisk förväängning (20 - 20 000 Hz) < 0,004 %

Intermodulationsförvrängning

(60 Hz : 7k Hz, 4:1) < 0,004 %, med 1 V utsignal

Ingångskänslighet/-impedans

Phono-ingång (MM) 2,5 mV/47 kohm

Linjeingång (RCA) 150 mV/24 kohm

Linjeingång (XLR) 300 mV/100 kohm

Överbelastning

Phono-ingang 65 mV

Linjeingang 4,3 V

Utnivá/impedans

RCA 1 V/100 ohm

XLR 2 V/100 ohm

Frekvensomfäng

Phono-ingang 20 - 20 000 Hz (+/- 0,3 dB)

Linjeingång 4 - 100 000 Hz (+/- 0,3 dB)

Tonkontroller

Bas +/- 10 dB vid 100 Hz

Diskant +/- 10 dB vid 10k Hz

Signal/brusförhållande (IHF A)

Phono-ingång 80 dB

Linjeingång 110 dB

Digitaldel

Frekvensrespons 10 -95 000 Hz (+/- 3 dB, max)

Signal/brusförhållande (IHF A) 100 dB

Ingångskänslighet/-impedans

0 dBfs/75 ohm

Digitala signaler, USB/iPod

WAV, MP3, WMA

(upp till 16 bit/48 kHz)

Digitala signaler, Koaxial/optisk

S/PDIF LPCM

(upp till 24 bit/192 kHz)

Strömförbrukning, standby-läge < 0,5 watt

BTU (vid 13.5 watt) 46 BTU/h

Matt (B × H × D) 431 × 99 × 320 mm

Fronthöjd 88.1mm

Vikt (netto) 7 kg

Alla specifikationer är korrekta vid tryckningen.

Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden.

Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.

"Made for iPod" och "Made for iPhone" innebär att en produkt har utformats särskilt för att kunna anslutas till iPod eller iPhone, samtidigt som utvecklaren bekräftat att de uppfyller Apples prestandastandarder. Apple ansvarar ej för den här enhetens funktioner eller att den uppfyller gällande förordningar och säkerhetsbestämmelser. Observera att trådlösa prestanda kan påverkas om den här enheten används med en iPod eller iPhone.

iPhone, iPod, iPod classic, iPod nano och iPod touch är varumärken som tillhör Apple Inc., och är registrerade i USA och andra länder.

Made for

iPod

iPhone
