MANUAL DE USUARIO RC1570 ROTEL

Preamplificador Estereofónico

Stereo-regelversterker

Manual de Instrucciones

Cuando realice las conexiones, asegúrese de que:

√ Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
√ Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.

También le recomendamos que:

√ Reduzca el nivel de volumen de su amplificador a cero antes de activarlo o desactivarlo.

Héél belangrijk:

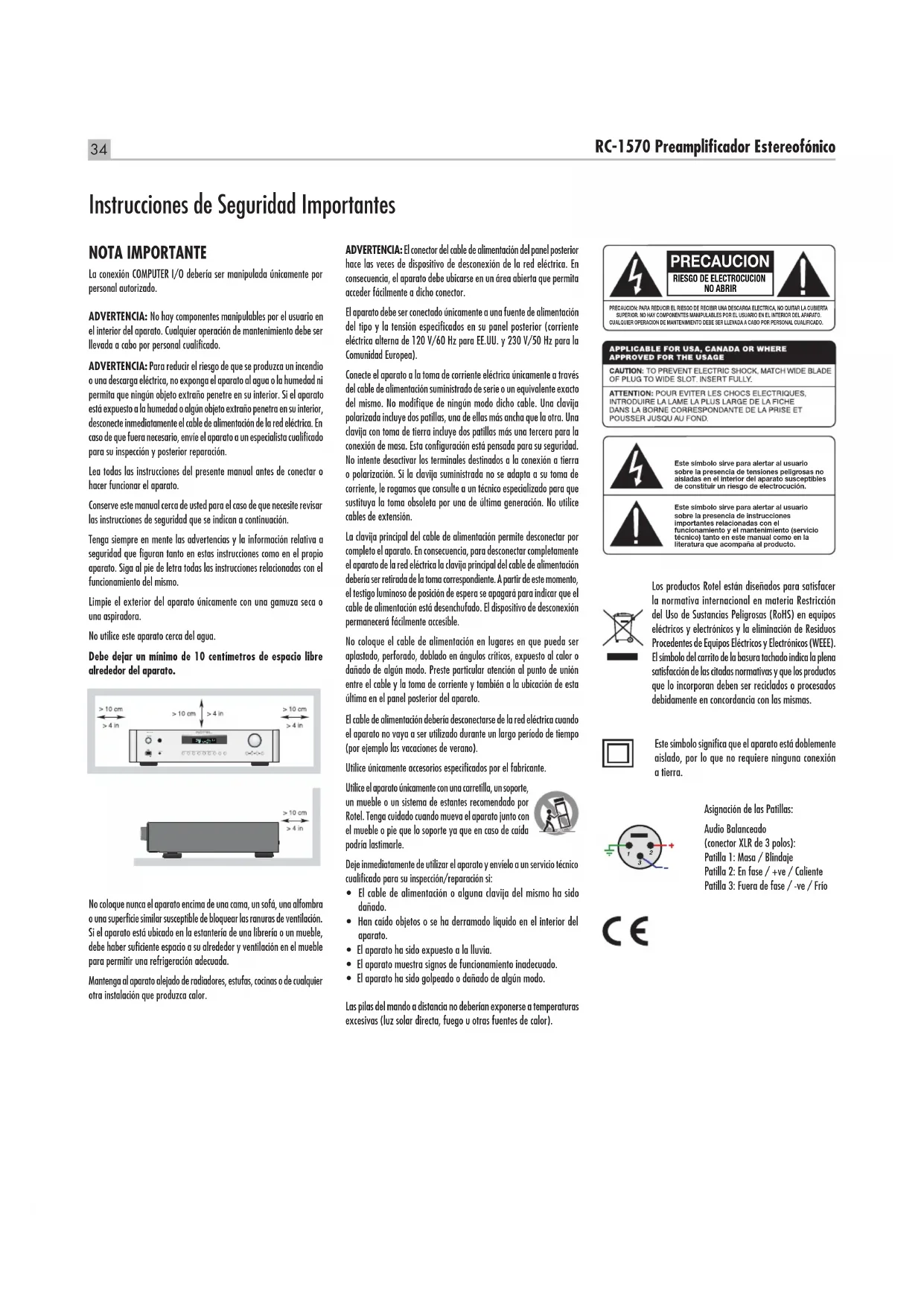

Instrucciones de Seguridad Importantes

NOTA IMPORTANTE

La conexión COMPUTER I/O debería ser manipulada únicamente por personal autorizado.

ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado.

ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, no exponga el aparato al agua o la humedad ni permita que ningún objeto extraño penetre en su interior. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envie el aparato a un especialista cualificado para su inspección y posterior reparación.

Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato.

Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación.

Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo.

Limpie el exterior del aparato únicamente con una gamuza seca o una aspiradora.

No utilice este aparato cerca del agua.

Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato.

No coloque nunca el aparato encima de una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada.

Mantenga al aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor.

ADVERTENCIA: El conector del cable de alimentación del panel posterior hace las veces de dispositivo de desconexión de la red eléctrica. En consecuencia, el aparato debe ubicarse en un área abierta que permita acceder fácilmente a dicho conector.

El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior (corriente eléctrica alterna de 120 V/60 Hz para EE.UU. y 230 V/50 Hz para la Comunidad Europea).

Conecte el aparato a la toma de corriente eléctrica únicamente a través del cable de alimentación suministrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. Una clavija polarizada incluye dos patillas, una de ellas más ancha que la otra. Una clavija con toma de tierra incluye dos patillas más una tercera para la conexión de masa. Esta configuración está pensada para su seguridad. No intente desactivar los terminales destinados a la conexión a tierra o polarización. Si la clavija suministrada no se adapta a su toma de corriente, le rogamos que consulte a un técnico especializado para que sustituya la toma absoleta por una de última generación. No utilice cables de extensión.

La clavija principal del cable de alimentación permite desconectar por completo el aparato. En consecuencia, para desconectar completamente el aparato de la red eléctrica la clavija principal del cable de alimentación debería ser retirada de la toma correspondiente. A partir de este momento, el testigo luminoso de posición de espera se apagará para indicar que el cable de alimentación está desenchufado. El dispositivo de desconexión permanecerá fácilmente accesible.

No coloque el cable de alimentación en lugares en que pueda ser aplastado, perforado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última en el panel posterior del aparato.

El cable de alimentación debería desconectarse de la red eléctrica cuando el aparato no vaya a ser utilizado durante un largo período de tiempo (por ejemplo las vacaciones de verano).

Utilice únicamente accesorios especificados por el fabricante.

Utilice el aparato únicamente con una carretilla, un soporte, un mueble o un sistema de estantes recomendado por Rotel. Tenga cuidado cuando mueva el aparato junto con el mueble o pie que lo soporte ya que en caso de caída podría lastimarle.

Deje inmediatamente de utilizar el aparato y envíelo a un servicio técnico cualificado para su inspección/reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido dañado.
• Han caído objetos o se ha derramado líquido en el interior del aparato.
• El aparato ha sido expuesto a la lluvia.
• El aparato muestra signos de funcionamiento inadecuado.
• El aparato ha sido golpeado o dañado de algún modo.

Las pilas del mando a distancia no deberían exponerse a temperaturas excesivas (luz solar directa, fuego u otras fuentes de calor).

PRECAUCION: PARA REDUCIR EL RIESGO DE RECIBIR UNA DESCARGA ELECTRICA, NO QUITAR LA CUBIERTA SUPERIOR. NO HAY COMPONENTES MANIPULABLES POR EL USUARIO EN EL INTERIOR DEL APARUTO. CUALQUIER OPERACION DE MANTENIMIENTO DEBE SER LLEVADA A CABO POR PERSONAL CUALIFICADO.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Este símbolo sirve para alertar al usuario sobre la presencia de tensiones pellgrosas no aisladas en el interior del aparato susceptibles de constituir un riesgo de electrocución.

Este símbolo sirve para alertar al usuario sobre la presencia de instrucciones importantes relacionadas con el funcionamiento y el mantenimiento (servicio técnico) tanto en este manual como en la literatura que acompaña al producto.

Los productos Rotel están diseñados para satisfacer la normativa internacional en materia Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Residuos Procedentes de Equipos Eléctricos y Electrónicos (WEEE). El símbolo del carrito de la basura tochado indica la plena satisfacción de las citadas normativas y que los productos que lo incorporan deben ser reciclados o procesados debidamente en concordancia con las mismas.

Este símbolo significa que el aparato está doblemente aislado, por lo que no requiere ninguna conexión a tierra.

Asignación de las Patillas:

Audio Balanceado

(conector XLR de 3 polos):

Patilla 1: Masa / Blindaje

Patilla 2: En fase / +ve / Caliente

Patilla 3: Fuera de fase / -ve / Frío

Contenido

Figura 1: Controles y Conexiones 3

Figura 2: Mando a Distancia RR-AX92 3

Figura 3: Entradas y Salidas Analógicas 4

Figura 4: Entradas y Salidas Balanceadas (XLR) 5

Figura 5: Entradas Digitales y Salida para Señal de Disparo de 12V 6

Figura 6: Entrada USB Frontal 7

Notas Importantes 8

Instrucciones de Seguridad Importantes....34

Acerca de Rotel 35

Para Empezar 35

Algunas Precauciones 36

Colocación 36

Cables 36

Mando a Distancia RR-AX92....36

Segundo Código de Control Remoto del Amplificador 36

Pilas del Mando a Distancia 36

Alimentación y Control 37

Entrada de Corriente Eléctrica Alterna 19 37

Botón e Indicador Luminoso de Puesta en Marcha 1 37

Toma para Señal de Disparo de 12 V 11 37

Conexiones de Entrada 9 13 14 17 37

Entrada de Fono 13 y Conexión a Masa (GND) 9 37

Entradas de Línea 14 37

Entradas Balanceadas (XLR) 17 37

Entradas Digitales 18 38

Conexiones de Salida 15 16 38

Salidas de Previo 15 38

Salidas de Previo Balanceadas (XLR) 16 38

Salida de Auriculares 38

Sensor de Control Remoto 2 38

Visualizador de Funciones 3 38

Entrada USB Frontal 5 38

Desactivación de los Controles de Tono ☐ K 38

Controles de Graves y Agudos 39

Control Function 7 39

Control Dim 39

Visualizar Dimmer 39

Rotel Link 10 39

Toma EXT REM IN 11 39

Problemas y Posibles Soluciones 41

El Indicador Luminoso de Puesta en Marcha No Se Activa 41

Sustitución del Fusible 41

No Hay Sonido 41

No Se Puede Establecer Conexión Vía Bluetooth 41

Formatos de Audio Compatibles 41

Características Técnicas 42

Acerca de Rotel

Nuestra historia empezó hace más 50 años. A lo largo de todas estas décadas, hemos recibido cientos de premios por nuestros productos y satisfecho centenares de miles de clientes que se toman muy en serio, al igual que usted, sus momentos de ocio.

Rotel fue fundada por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuáles sean sus posibilidades económicas- es compartido por todos sus empleados.

Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores de alimentación toroidales son construidos en la propia factoría de Rotel.

Todos nosotros nos preocupamos por nuestro entorno. Y a medida que se producen y posteriormente desechan más y más aparatos electrónicos, para un fabricante resulta especialmente importante hacer todo lo que le sea posible para poner a punto productos que tengan un impacto negativo mínimo en los vertederos y las capas freáticas.

En Rotel estamos orgullosos de contribuir con nuestra parte. Hemos reducido el contenido en plomo de nuestros componentes electrónicos utilizando una soldadura RoHS especial. Nuestros ingenieros se esfuerzan continuamente por mejorar la eficiencia de las fuentes de alimentación sin comprometer la calidad. Así, en el modo de espera — “standby” - los productos Rotel utilizan una cantidad de energía mínima con el fin de satisfacer las exigencias globales en materia de Consumo de Energía en Standby.

La factoría de Rotel también aporta su granito de arena para cuidar el medio ambiente mediante la aplicación de mejoras constantes en los métodos de ensamblaje de los productos con el fin de conseguir unos procesos de fabricación más limpios y "verdes".

Le agradecemos que haya adquirido este producto. Estamos seguros de que le proporcionará largos años de disfrute en la escucha de sus grabaciones musicales favoritas.

Para Empezar

Gracias por haber adquirido el Preamplificador Estereofónico Rotel RC-1570. Utilizado en un sistema de reproducción musical de alta calidad, le permitirá disfrutar durante muchos años de sus grabaciones favoritas.

El RC-1570 es un preamplificador de altas prestaciones extremadamente completo. Todos los aspectos de su diseño han sido optimizados para preservar íntegramente la gama dinámica y las sutilezas de su música predilecta. El RC-1570 está equipado con una fuente de alimentación altamente regulada que incluye condensadores de láminas finas hechos a medida y un transformador de alimentación diseñado y construido a

medida por Rotel. Esta fuente de alimentación de baja impedancia posee una generosa reserva de energía que permite al RC-1570 reproducir con facilidad las más exigentes señales de audio. Un diseño de este tipo resulta más costoso de fabricar pero es sustancialmente mejor para la música.

Las placas de circuito impreso (PCB) del RC-1570 han sido diseñadas con Pistas Circuitales Simétricas, una solución que permite preservar y reproducir fielmente las precisas relaciones temporales de la música. La circuitería del RC-1570 contiene resistencias de película metálica y condensadores de polipropileno o poliestireno en los trayectos de señal más importantes. Todos los aspectos de este diseño han sido examinados cuidadosamente teniendo como objetivo final la fiel reproducción de la música.

El RC-1570 es un aparato que resulta muy fácil de instalar y utilizar. Si usted ya está experimentado en el manejo de componentes de audio estereofónicos, en principio no debería encontrar nada que le resultara especialmente complicado. Basta con que lo conecte al resto de componentes de su equipo y disfrute con su música preferida.

Algunas Precauciones

ADVERTENCIA: Para evitar que se produzcan daños potenciales en su equipo, le rogamos que desconecte TODOS los componentes de su equipo cuando vaya a conectar o desconectar las cajas acústicas o uno cualquiera de los mismos. No vuelva a poner en marcha los componentes del equipo hasta que esté seguro de que todas las conexiones son correctas y seguras. Preste una atención especial a los conductores de los cables de conexión a cajas acústicas. No debería haber ningún conductor suelto susceptible de contactar con otros cables de conexión a cajas ni con el chasis del preamplificador.

Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto del RC-1570, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor autorizado de productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos.

Guarde el embalaje del RC-1570 y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte del RC-1570 en condiciones diferentes de las originales puede dañar seriamente el aparato.

Rellene y envíe –en caso de que esté incluida en la caja del embalaje- la tarjeta de garantía suministrada junto con el amplificador. Asegúrese de mantener en su poder la factura de compra puesto que constituye el mejor recordatorio de la fecha de compra, dato este último esencial en caso de que necesitara asistencia técnica durante el período de garantía.

Colocación

Al igual que todos los componentes de audio que manejan señales de bajo nivel, el RC-1570 puede verse afectado por su entorno. No coloque nunca el RC-1570 encima de una etapa de potencia o de cualquier otro dispositivo que incluya un transformador de alimentación de grandes dimensiones; de este modo minimizará la posibilidad de que se produzcan zumbidos o interferencias electromagnéticas.

Le recomendamos que instale el RC-1570 en muebles diseñados específicamente para albergar componentes de audio. Dichos muebles están concebidos para reducir o suprimir vibraciones que pueden afectar negativamente a la calidad del sonido. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje acerca de los muebles más adecuados para su equipo y sobre la adecuada instalación en los mismos de sus componentes de audio.

El RC-1570 se suministra de serie con un mando a distancia RR-AX92. A fin de que aproveche plenamente las posibilidades que le ofrece dicho mando, le recomendamos que coloque el RC-1570 en lugares desde los que usted pueda ver el Sensor de Control Remoto que figura en su panel frontal.

Cables

Asegúrese de mantener alejados entre sí los cables de alimentación, digitales y de modulación de su equipo. De este modo se minimizarán las posibilidades de que la señal de audio se vea afectada por ruido o interferencias procedentes de los cables digitales o de alimentación. El uso exclusivo de cables apantallados de alta calidad también contribuirá a prevenir la entrada de ruido o interferencias susceptibles de degradar la calidad sonora de su equipo. Si tiene alguna consulta que realizar al respecto, le recomendamos que visite a su distribuidor autorizado de productos Rotel para que le aconseje los cables más adecuados para su sistema.

Mando a Distancia RR-AX92

Algunas funciones pueden ser activadas tanto desde el panel frontal como desde el mando a distancia suministrado de serie (el RR-AX92). Cuando se hace referencia a estas operaciones, un recuadro con números en su interior hace referencia al aparato principal mientras las letras encerradas en círculos se refieren al mando a distancia.

Segundo Código de Control Remoto del Amplificador

El ajuste de fábrica es código de control remoto 1. Si se diera el caso de que el mando a distancia entrara en conflicto con otros amplificadores Rotel, usted puede cambiar al código de control remoto 2 con los siguientes pasos.

1. Pulse simultáneamente los botones Tuner Ⓙ y 2 Ⓔ del mando a distancia para que este último envíe el Código de Audio 2.
2. Apunte el mando a distancia hacia el aparato y pulse la tecla 2 durante 8 segundos. El aparato mostrará "Audio Custom Code 1 -> 2".
3. Para volver al código de control remoto 1, repita el procedimiento anterior y pulse la tecla "1" en vez de "2".

NOTA: El mando a distancia puede ser utilizado para manejar las funciones básicas de los sintonizadores y reproductores de CD de Rotel. Las teclas del mando a distancia designadas por GHMN pueden ser utilizadas para gestionar funciones relacionadas con el lector de CD y el Sintonizador ("Tuner") de su sistema. Para que el mando a distancia funcione correctamente, asegúrese de que tanto el mando a distancia como el lector de CD o el Sintonizador estén englobados en el mismo código de control remoto, (1 ó 2). Para más información, le rogamos que contacte con su detallista Rotel autorizado.

Pilas del Mando a Distancia

Antes de utilizar el mando a distancia deben colocarse en el mismo dos pilas de tipo UM-4/AAA (suministradas con el RC-1570). Para instalar las pilas, retire en primer lugar la cubierta que figura en la parte posterior del RR-AX92. Coloque las pilas respetando las indicaciones de polaridad que se ilustran en el propio compartimento portabaterías. Verifique que el mando a distancia funcione correctamente y a continuación vuelva a

colocar en su lugar la tapa del compartimento portabaterías. Cuando las pilas empiecen a agotarse, el mando a distancia dejará de funcionar correctamente. Bastará con que sustituya las pilas (todas) por otras nuevas para eliminar el problema.

Alimentación y Control

Entrada de Corriente Eléctrica Alterna 19

Su RC-1570 está configurado en fábrica para que trabaje con la tensión de red correcta que corresponda al país en que haya sido comprado (120 voltios de corriente alterna/60 Hz para Estados Unidos y 230 voltios de corriente alterna/50 Hz para la Comunidad Europea). Dicha configuración está indicada en un receso situado en el panel posterior del aparato.

NOTA: En caso de que tuviese que desplazar su RC-1570 a otro país, es posible reconfigurarlo para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior del RC-1570 le expone a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel.

NOTA: Algunos productos están destinados a ser vendidos en más de un país, y en consecuencia se suministran de serie con más de un cable de alimentación. Le rogamos que utilice únicamente el cable de alimentación correspondiente a su país/región.

Su RC-1570 debería ser conectado directamente a una toma de corriente alterna polarizada de 2 clavijas. Evite utilizar ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad siempre y cuando esté (y también, por supuesto, la toma de corriente ubicada en la pared de su casa) preparada para manejar la corriente exigida por todos los componentes conectados a la misma.

Si va a estar fuera de su casa durante un largo período de tiempo (por ejemplo un mes), le recomendamos, como precaución básica, que desconecte su preamplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica mientras esté ausente.

Botón e Indicador Luminoso de Puesta en Marcha 1

Pulse el botón POWER del panel frontal para poner en marcha el RC-1570. El Indicador Luminoso POWER se activará para confirmarlo. Pulse de nuevo el botón POWER para desactivar el aparato.

Cuando el conmutador de puesta en marcha está en la posición ON, pueden utilizarse los botones ON y OFF del mando a distancia para activar/ desactivar el RC-1570. En el modo de Espera ("Standby"), el indicador luminoso de puesta en marcha permanece activado pero el visualizador de funciones se desactiva.

NOTA: En el caso de que la luz azul que rodea el conmutador de puesta en marcha sea excesivamente brillante, le recomendamos que coloque a su alrededor al anillo autoadhesivo suministrado de serie para tal efecto.

Toma para Señal de Disparo de 12 V

Algunos componentes de audio pueden conectarse automáticamente cuando reciben una señal de activación de 12 V. Las dos salidas para Señal de Disparo ("Trigger") del RC-1570 suministran dicha señal. Conecte componentes compatibles al RC-1570 con un cable terminado con una

mini-clavija monofónica convencional de 3'5 mm. Cuando el RC-1570 está en el modo de espera ("standby"), la señal de disparo se interrumpe, por lo que los componentes conectados por el mismo son desactivados.

NOTA: Si en su equipo hay otros modelos de Rotel equipados con el Rotel Link, le rogamos que utilice dicho enlace para activarlos o desactivarlos. No conecte simultáneamente el Rotel Link y cables para señal de disparo de 12 V, ya que las funciones de puesta en marcha/desconexión de dicha señal anularán las del Rotel Link.

Conexiones de Entrada 9 13 14 17

Ver Figura 3

NOTA: Para evitar la presencia de ruidos potencialmente nocivos, asegúrese de que el sistema esté completamente desconectado cuando usted esté realizando cualquier tipo de conexión de señal.

Entrada de Fono 13 y Conexión a Masa (GND) 9

Ver Figura 3

Conecte el cable procedente del giradiscos a las correspondientes entradas de fono izquierda y derecha. Si el giradiscos incluye un cable de "masa", conéctelo al terminal con fijación por tornillo específicamente pensado para el mismo situado a la izquierda de las entradas de Fono. Esto le ayudará a prevenir zumbidos y ruidos.

Entradas de Línea 14

Ver Figura 3

Las tomas CD, Tuner y Aux del preamplificador son las entradas analógicas "de nivel de línea" del mismo. Estas entradas sirven para conectar componentes tales como reproductores de CD u otros dispositivos de reproducción sonora equipados con una salida de audio analógica.

Los canales Izquierdo ("Left") y Derecho ("Right") están claramente identificados y deberían ser conectados a los terminales pertinentes de las fuentes correspondientes. Los conectores RCA correspondientes al canal Izquierdo son de color blanco, mientras que los del canal Derecho son de color rojo. Utilice cables de alta calidad equipados con conectores RCA para la conexión de cualquier fuente al RC-1570. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje sobre los cables a utilizar.

Entradas Balanceadas (XLR) 17

Ver Figura 4

Un par de entradas balanceadas equipadas con conectores XLR aceptarán señales de audio procedentes de un reproductor de CD, de Blu-ray Disc o cualquier otra fuente con salidas XLR.

NOTA: Para la conexión analógica de una determinada fuente al RC-1570 debería elegir un único método. Por lo tanto, no conecte simultáneamente las salidas RCA y XLR de dicha fuente al RC-1570.

Entradas Digitales 18

Ver Figura 5

Se dispone de dos juegos de entradas digitales designados por COAX 1 y 2 y OPT 1 y 2. Conecte las salidas COAXIAL u OPTICAL PCM de su fuente a dichas tomas. Las señales digitales serán descodificadas y reproducidas por el preamplificador. El aparato es capaz de descodificar señales digitales de hasta 24 bits/192 kHz.

Conexiones de Salida 15 16

Salidas de Previo 15

Ver Figura 3

Los conectores de salida de tipo RCA del RC-1570 son compatibles con la mayoría de etapas de potencia disponibles en el mercado. Como siempre, le recomendamos que utilice cables de alta calidad y se asegure de conectar las salidas correspondientes a los canales Izquierdo y Derecho del RC-1570 a los canales correctos de la etapa de potencia.

NOTA: En el RC-1570 hay dos pares de salidas RCA. El segundo de ellos puede ser utilizado en configuraciones personalizadas para atacar una segunda etapa de potencia o enviar una señal de audio a un procesador de señal especial.

Salidas de Previo Balanceadas (XLR) 16

Ver Figura 4

Un par de salidas balanceadas equipadas con conectores XLR enviarán una señal analógica desde el RC-1570 a una etapa de potencia equipada con conectores de entrada XLR.

NOTA: No conecte nunca simultáneamente las salidas RCA y XLR al mismo amplificador.

Salida de Auriculares 6

La salida de auriculares le permite conectar unos auriculares para escuchar música en la intimidad. Esta salida acepta miniclavijas estereofónicas estándar de 1/8". La conexión de unos auriculares no interrumpe la señal enviada a las cajas acústicas. En la mayoría de casos, cuando escuche música con auriculares deberá desactivar la etapa de potencia.

NOTA: Puesto que la sensibilidad de cajas acústicas y auriculares puede variar ampliamente, antes de conectar o desconectar los auriculares reduzca siempre el nivel de volumen.

Sensor de Control Remoto z

Esta ventana del sensor de control remoto recibe órdenes de control por rayos infrarrojos (IR) procedentes del mando a distancia. Le rogamos que no bloquee este sensor.

Visualizador de Funciones 3

El visualizador de funciones del panel frontal muestra la fuente seleccionada, así como los ajustes correspondientes a los controles de volumen y de tono.

Entrada USB Frontal 5

Ver Figura 6

La entrada USB frontal puede conectarse a un iPod, a un iPhone, a una memoria flash USB o a un módulo ("mochila") Bluetooth (suministrado de serie) para "streaming" inalámbrico. Con un iPod o iPhone, basta con conectar el dispositivo en la toma USB frontal del RC-1570 y seleccionar la función USB en el selector de fuentes. El iPod o iPhone permanecerá activado, permitiendo las funciones de reproducción y búsqueda.

Conexión Bluetooth

Para "streaming" inalámbrico vía Bluetooth desde su dispositivo (por ejemplo un teléfono móvil) hasta el RC-1570, inserte el módulo ("mochila") Bluetooth suministrado de serie con el aparato. Desde su dispositivo móvil, busque "Rotel Bluetooth" y conéctelo. Por lo general, la conexión es automática, aunque si se le solicitara una contraseña le rogamos que pulse "0000" en su dispositivo.

NOTA: No todos los módulos Bluetooth funcionarán con el RC-1570, por lo que le rogamos que utilice el suministrado de serie con el aparato.

Controles de Audio

Control de Volumen 4 B

Gire el control en sentido horario para aumentar el nivel de volumen o en sentido antihorario para reducirlo. De modo alternativo, pulse la tecla volumen + o - del mando a distancia para aumentar o disminuir el nivel de volumen. Para silenciar el volumen por completo, pulse la tecla MUTE B.

Control de BALANCE ☐

El control Balance ajusta el balance izquierda-derecha del sonido reproducido. El ajuste del mismo por defecto es la posición central o "0". Para cambiar el balance desde el panel frontal, pulse la tecla MENU hasta que el visualizador de funciones se sitúe en el modo de AJUSTE DEL BALANCE ("BALANCE SETTING"). A continuación pulse la tecla + o - del panel frontal para desplazar el valor hacia la IZQUIERDA ("LEFT") o hacia la DERECHA ("RIGHT"). El valor puede cambiar desde L15 hasta R15.

NOTA: Este ajuste se guarda de modo permanente incluso después de desactivar el RC-1570.

Para realizar ajustes temporales que no se guardarán cuando el aparato se desactive, pulse, en el mando a distancia, la tecla BAL C para acceder al menú AJUSTE DEL BALANCE ("BALANCE SETTING") y a continuación pulse la teclas IZQUIERDA ("LEFT") o DERECHA ("RIGHT") E para ajustar. Cuando haya terminado, pulse la tecla EXIT F para salir del menú.

Desactivación de los Controles de Tono ☐K

Los circuitos responsables del control de Graves ("Bass") y Agudos ("Treble"), es decir del Control de Tono ("Tone Control") son evitados ("bypassed") en el ajuste de fábrica con el fin de asegurar que el sonido sea lo más puro posible. El visualizador de funciones del panel frontal mostrará TONE BYPASS. Para activar el control de tono desde el panel frontal, pulse la

tecla MENU □ para acceder al control Bypass y a continuación pulse la tecla - o + del panel frontal para activarlo o desactivarlo.

NOTA: Este ajuste se guarda de modo permanente incluso después de desactivar el RC-1570.

Para realizar ajustes temporales en la Desactivación de los Controles de Tono, pulse la tecla BYPASS K del mando a distancia para activar o desactivar dicho modo.

Controles de Graves y Agudos ☐

Ajuste los niveles de Graves ("Bass") o Agudos ("Treble") desde el panel frontal pulsando la tecla MENU para acceder al menú de ajuste de Graves o Agudos. A continuación pulse + o - del panel frontal para ajustar el valor correspondiente. El rango de ajuste del nivel de Graves y Agudos abarca desde -10 hasta +10.

NOTA: Estos ajustes se guardan de modo permanente incluso después de desactivar el RC-1570.

Para realizar ajustes temporales en los controles de Graves y Agudos, pulse, en el mando a distancia, la tecla Bass o Treble C y a continuación pulse las teclas IZQUIERDA ("LEFT") / DERECHA ("RIGHT") E para ajustar el valor.

Un sistema de audio de altas prestaciones correctamente ajustado proporciona el sonido más natural con muy pocos o ningún ajuste de los controles de tono. Utilice dichos controles sólo cuando sea necesario. Sea especialmente cuidadoso cuando eleve los niveles correspondientes ya que esto incrementa la potencia de la gama de graves o agudos y por tanto la carga en el amplificador y las cajas acústicas.

NOTA: El ajuste de los controles de Graves y Agudos no activa automáticamente el control de tono. Para activar el control de tono, consulte la sección Desactivación de los Controles de Tono.

NOTA: Los ajustes TONE BYPASS, BASS, TREBLE y BALANCE sólo se guardan de manera permanente estando en el interior del Menú. Los ajustes realizados con los botones C K sólo son temporales y por lo tanto no se guardan cuando el aparato es desactivado.

Control Function 7

El control Function selecciona la fuente de entrada. Tanto desde el panel frontal como desde al mando a distancia, pulse la correspondiente fuente de entrada para seleccionar la fuente que desee escuchar.

NOTA: La pulsación de las teclas Aux, Opt y Coax del panel frontal permitirá conmutar entre Input 1 e Input 2.

Control Dim

Visualizar Dimmer

Para cambiar el brillo del visualizador de funciones, pulse el botón MENU □ para cambiar a Ajustes del Visualizador ("Display Settings"). A continuación pulse las teclas + o - del panel frontal para cambiar el brillodel visualizador de funciones.

NOTA: Este ajuste es guardado de manera permanente incluso después de desactivar el RC-1570.

Para cambiar temporalmente el brillo del visualizador de funciones, pulse la tecla DIM ① del mando a distancia.

NOTA: El ajuste Dim sólo es guardado de manera permanente estando en el interior del Menú. El ajuste realizado con los boton Ⓛ sólo es temporal y por lo tanto no se guarda cuando el aparato es desactivado.

Rotel Link 10

Esta toma estereofónica para mini-clavija de 3'5 mm (designada por ROTEL LINK IN) puede unir opcionalmente el RC-1570 a componentes Rotel compatibles para conexión en red equipados con tomas ROTEL LINK OUT. Esto permite a los productos Rotel conectados comunicarse entre sí y ser controlados por la Rotel Remote App (disponible para su descarga en la iTunes® Store).

Toma EXT REM IN ☐

Esta toma para mini-clavija de 3'5 mm recibe por cable códigos de control procedentes de una extensa gama de receptores de infrarrojos estándar disponibles en el mercado. Esta función podría ser útil cuando el aparato esté instalado en un mueble y el sensor del panel frontal esté bloqueado. Para más información sobre estos repetidores externos y sobre cómo cablear un conector para que se adapte al receptáculo de la citada mini-toma, le rogamos que consulte a su detallista Rotel autorizado.

El RC-1570 puede ser controlado vía RS232 para su integración en sistemas de domótica. La entrada COMPUTER I/O acepta un cable DB-9 Macho-Hembra estándar.

Para más información sobre las conexiones, el software y los códigos de funcionamiento para controlar el RC-1570 desde un ordenador, le rogamos que contacte con su detallista Rotel autorizado.

Entrada USB para PC 18

Ver Figura 5

Conecte esta entrada a la toma PC-USB de su ordenador utilizando el cable USB suministrado de serie.

El RC-1570 es compatible con los modos Audio Class 1.0 y Audio Class 2.0 del formato USB. Los ordenadores equipados con Windows no requieren la instalación de un "driver" para el formato Audio Class 1.0, a la vez que pueden reproducir señales de audio con frecuencia de muestreo máxima de 96 kHz. El Ajuste de Fábrica del aparato es USB Audio Class 1.0.

Para explotar plenamente el potencial del formato USB Audio Class 2.0 en la reproducción de archivos digitales muestreados a 192 kHz, necesitará instalar el "driver" Windows que figura en el CD suministrado de serie con el RC-1570. También necesitará conmutar el RC-1570 al modo de reproducción USB Audio Class 2.0 a través del siguiente procedimiento:

• Pulse MENU en el panel frontal hasta que aparezca "PC-USB AUDIO CLASS" en el visualizador de funciones.
• Seleccione "2.0" utilizando la tecla "-" y a continuación pulse "ENTER".
• Antes de cambiar modo de Audio USB, apague y vuelva a poner en marcha tanto el RC-1570 como su PC para asegurarse de que ambos aparados están configurados correctamente.

Muchas aplicaciones de reproducción de audio no soportan la frecuencia de muestreo de 192 kHz. Por lo tanto, para reproducir adecuadamente señales de audio muestreadas a 192 kHz, confirme previamente que su reproductor de audio soporta dichas señales y que usted dispone de contenidos muestreados a la citada frecuencia. Asimismo, es posible que usted tenga que configurar el "driver" de audio de su PC para que este último pueda trabajar con señales de 192 kHz o deba remuestrearlas a una frecuencia de muestreo inferior ("down sample"). Para más detalles al respecto, le rogamos que consulte el manual de instrucciones de su reproductor de audio y/o se informe sobre las características del sistema operativo de su ordenador.

NOTA: La compatibilidad con el formato USB Audio Class 2.0 requiere la instalación del "driver" para PC Windows que figura en el CD-ROM suministrado de serie con el RC-1570.

NOTA: Los ordenadores Mac no requieren la instalación de ningún "driver" para soportar los modos USB Audio Class 1.0 y USB Audio Class 2.0.

NOTA: Una vez que el "driver" haya sido instalado con éxito, es posible que necesite seleccionar el "driver" de audio ROTEL en configuración de audio/cajas acústicas de su ordenador.

Menú de Ajustes ("Settings")

Usted puede acceder al menú de ajustes desde el panel frontal pulsando el botón MENU ☐ o la tecla MENU ☑ del mando a distancia. Puede cambiar el valor de la opción seleccionada pulsando la tecla +/- del panel frontal o la tecla IZQUIERDA ("LEFT")/ DERECHA ("RIGHT") ☑ del mando a distancia. Salte a través de los diversos submenús disponibles pulsando el botón MENU ☐ del panel frontal o la tecla MENU ☑ del mando a distancia.

- Control de Tono: Tanto la ACTIVACIÓN/DESACTIVACIÓN DE LOS CONTROLES DE TONO ("TONE BYPASS ON/OFF") como los niveles de GRAVES y AGUDOS pueden ajustarse a los valores deseados por el usuario. Para conmutar entre las opciones de configuración del control de tono, pulse el botón ENTER del panel frontal o la tecla ENT del mando a distancia (Para más información sobre el Control de Tono, consulte las secciones Desactivación de los Controles de Tono y Controles de Graves y Agudos).

NOTA: Estos ajustes se aguardan permanentemente incluso después de desactivar el RC-1570.

- BALANCE: Cambia el balance izquierda/derecha (Para más información, consulte la sección Control de Balance).

NOTA: Este ajuste es guardado permanentemente incluso después de desactivar el RC-1570.

- DIMMER ("ATENUADOR"): Atenúa el brillo del visualizador.

NOTA: Este ajuste es guardado permanentemente incluso después de desactivar el RC-1570.

- ROTEL LINK RCD: Selecciona cómo el reproductor de CD es conectado al preamplificador, léase vía CD (analógica), COAX1 o COAX2 (coaxial 2). El ajuste por defecto es CD.

- POWER ON MAX VOLUME: Establece el nivel de volumen máximo cuando el aparato es puesto en marcha ("ON"). El ajuste por defecto es "45".

NOTA: Los ajustes "Power On Max Volume" no se aplicarán a fuentes configuradas con Ganancia Fija ("Fixed Gain").

- AUTO POWER OFF/"Desactivación Automática": El RC-1570 puede configurarse para que se apague automáticamente si no es utilizado durante un período de tiempo determinado. En consecuencia, si no se realizan cambios dentro del intervalo de tiempo especificado en el temporizador "Auto Power Off", el aparato se situará automáticamente en el MODO DE ESPERA ("STANDBY"). El temporizador "Auto Power Off" se reiniciará si se realizan cambios en los controles de volumen, fuente o reproducción. El ajuste por defecto para "Auto Power Off" es DISABLE ("DESACTIVADO").

Los ajustes disponibles son DISABLE, 1 HORA, 2 HORAS, 5 HORAS y 12 HORAS.

- FIXED GAIN ("Ganancia Fija"): Establece un Nivel de Volumen Fijo para una entrada concreta. Para activar esta función, pulse las teclas +/- con el fin de seleccionar el nivel de volumen fijo correspondiente a Aux 1, Coax /la 1, COAX 2, Optical 1, Optical 2, PC-USB o Bluetooth. Cuando la función ha sido activada y la entrada con el Nivel de Volumen Fijo seleccionada, el nivel de volumen se ajustará inmediatamente al valor especificado.

Los ajustes válidos son los siguientes: VARIABLE, FIXED 1-95 y FIXED MAX.

NOTA: Cuando el nivel de volumen es fijado, tanto el control Volume del panel frontal como las teclas Volume +/- del mando a distancia por infrarrojos son desactivados. Para desactivar esta función, sitúe el Nivel de Volumen Fijo en "Variable".

• AUX1 VOL: El ajuste por defecto es VARIABLE (desactivado).
• COAX1 VOL: El ajuste por defecto es VARIABLE (desactivado).
  • COAX2 VOL: El ajuste por defecto es VARIABLE (desactivado).
• OPT1 VOL: El ajuste por defecto es VARIABLE (desactivado).
• OPT2 VOL: El ajuste por defecto es VARIABLE (desactivado).
• PC-USB VOL: El ajuste por defecto es VARIABLE (desactivado).
• BLUETOOTH VOL: El ajuste por defecto es VARIABLE (desactivado).
• PC-USB AUDIO CLASS: Cambia el tipo de formato PC-USB Audio Class del dispositivo conectado.

NOTA: Algunos ordenadores conectados a la toma PC-USB no soportan el formato USB Audio Class 2.0 y por lo tanto no pueden reproducir archivos de audio de 24 bits/192 kHz. En caso de que sea necesario, la toma PC-USB puede ser configurada para USB Audio Class 1.0. Para más detalles, consulte el sistema operativo de su ordenador.

• SOFTWARE VERSION: Muestra la versión actual del software de gestión ("firmware") cargada en el preamplificador.
• FACTORY DEFAULT ("REINICIALIZACIÓN A LOS AJUSTES POR DEFECTO"): Restablece los ajustes que había en el aparato cuando salió de fábrica. Pulse la tecla + del panel frontal o la tecla Right ("Derecha") del mando a distancia para seleccionar y a continuación pulse el botón "ENTER" del panel frontal o la tecla "ENT" del mando a distancia.

NOTA: Todas las opciones previamente configuradas serán borradas y reinicializadas a su valor establecido en fábrica (valor por defecto).

Problemas y Posibles Soluciones

La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que usted se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo el RC-1570, considere las sugerencias que le damos para las siguientes condiciones:

El Indicador Luminoso de Puesta en Marcha No Se Activa

El indicador luminoso de puesta en marcha debería activarse en el momento de conectar el RC-1570 a una toma de corriente eléctrica alterna y pulsar el botón POWER. En caso de que no se active, compruebe dicha toma con otro dispositivo eléctrico, como por ejemplo una bombilla, y asegúrese de que la misma no esté controlada por un conmutador situado en su posición Off.

Sustitución del Fusible

En el caso de que otro dispositivo eléctrico conectado a la toma anterior funcione correctamente y el indicador luminoso de puesta en marcha del RC-1570 siga sin activarse cuando este último esté conectado a dicha toma, significa que es muy posible que el fusible de protección interno del aparato se haya fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor autorizado de productos Rotel para que le proporcione uno nuevo y se lo instale adecuadamente.

No Hay Sonido

Compruebe la fuente de señal para asegurarse de que esté funcionando correctamente. Asegúrese de que los cables que van desde la fuente de señal a las entradas del RC-1570 estén conectados adecuadamente. Compruebe el cableado entre el RC-1570 y la etapa de potencia y entre ésta y las cajas acústicas.

No Se Puede Establecer Conexión Vía Bluetooth

Si usted no puede conectar su dispositivo compatible Bluetooth al RC-1570, borre la memoria de cualquier conexión previa al RC-1570y a su dispositivo. Por regla general, tal situación se designa por "Forget this Device" ("Olvidar este Dispositivo") en su dispositivo. PULSE y MANTENGA PULSADO, en el mando a distancia del RC-1570, el botón STOP durante 5 segundos hasta que el visualizador de funciones del panel frontal muestre "Reset BT DB List?" y a continuación suelte dicho botón. Seleccione y pulse "ENT". A continuación, intente realizar de nuevo la conexión.

Formatos de Audio Compatibles

USB Apple (iPhone, iPod, iPad)

Formato Notas
Es posible que cualquier archivo compatible cargado en un dispositivo	Apple se remuestree en función del formato almacenado. Es posible que se excluyan "Apps" diseñadas para reproducir formatos originalmente no soportados por el dispositivo emisor.

USB Bluetooth

Formato Notas
Cualquier formato soportado por el dispositivo emisor.	Es posible que se excluyan "Apps" diseñadas para reproducir formatos originalmente no soportados por el dispositivo emisor.

Memoria Flash USB

Formato Notas
MP3	Máximo de 16 bits/48 kHz
WMA
WAV
OGG Vorbis

PC-USB

Formato Notas
Formato determinado por el software del Reproductor Multimedia ("Media Player")/Servidor utilizado.	Cualquier formato soportado por el software del PC: 44'1 kHz, 48 kHz, 88'2 kHz, 96 kHz, 176'4 kHz o 192 kHz.Cuantificación entre 16 y 24 bits.

Coaxial/Óptica

Formato Notas
S/PDIF PCM Lineal (LPCM)	44'1 kHz, 48 kHz, 88'2 kHz, 96 kHz, 176'4 kHz o 192 kHz.Cuantificación entre 16 y 24 bits.

Características Técnicas

Distorsión Armónica Total (20 - 20.000 Hz) < 0'004%

Distorsión por Intermodulación < 0'004% con una salida de 1V (60 Hz : 7k Hz, 4:1)

Sensibilidad/Impedancia de Entrada

Entrada de Fono (MM) 2'5 mV/47k ohmios Entradas de Línea (RCA) 150 mV/24k ohmios Entradas de Línea (XLR) 300 mV/100k ohmios

Nivel de Saturación

Entrada de Fono 65 mV Entradas de Línea 4'3 V

Nivel/Impedancia de Salida

Salidas RCA 1 V/100 ohmios Salidas XLR 2 V/100 ohmios

Respuesta en Frecuencia

Entradas de Línea 4 - 100.000 Hz, +/- 0'3 dB Entrada de Fono 20 - 20.000 Hz, +/- 0'3 dB

Rango de Actuación de los Controles de Tono

Graves +/-10 dB a 100 Hz Agudos +/-10 dB a 10 kHz

Relación Señal/Ruido (norma IHF/ponderación A) Entrada de Fono 80 dB Entradas de Línea 110 dB

Sección Digital

Respuesto en Frecuencia	10 - 95.000 Hz (+/- 3 dB, Max)
Relación Señol/Ruido (norma IHF/ponderación A)	100 dB

Sensibilidad/Impedancia de Entrada	0 dBfs/75 ohmios
Señales Digitales USB/iPod	WAV, MP3 y WMA(hasta 16 bits/48k Hz)
Señales Digitales Coaxiales/Ópticas	PCM Lineal S/PDIF

PC-USB

(hasta 24 bits/192k Hz)USB Audio Class 1.0(hasta 24 bits/96 kHz)USB Audio Class 2.0(hasta 24 bits/192k Hz)*Se requiere la instalacióde un "driver" específico

General

Alimentación
Versión para EE.UU.	120 voltios/60 Hz
Versión para Europa	230 voltios/50 Hz
Consumo	25 vatios
BTU ( a 13.5 vatios)	47 BTU/h
Dimensiones (An x Al x P)	431 x 99 x 320 mm
Altura del Panel Frontal	2U (88'1 mm)
Peso Neto	7 kg

Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo.

Rotel y el logotipo Rotel HiFi son marcas registradas de The Rotel Co. Ltd., Tokio, Japón.

"Made for iPod" y "Made for iPhone" significa que un determinado accesorio electrónico ha sido específicamente diseñado para conectarse a, respectivamente, un iPod o un iPhone y ha sido homologado por su desarrollador para que satisfaga los estándares de prestaciones establecidos por Apple. Apple no es responsable del funcionamiento de este dispositivo ni de su compatibilidad con las normas de seguridad y regulaciones existentes. Asimismo, tenga en cuenta que el uso de este accesorio con un iPod o un iPhone puede afectar las prestaciones del mismo cuando se trabaja con conexión inalámbrica.

iPhone, iPod, iPod classic, iPod nano e iPod touch son marcas comerciales de Apple Inc. registradas en EE.UU. y otros países.

Made for
