MANUALE UTENTE RC1570 ROTEL

Preamplificatore Stereo

Manuale di istruzioni

Instruktionsbok

Ingresso USB frontale

USB-port på fronten

Quando effettuate i collegamenti assicuratevi di:

√ Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
√ Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccomandiamo inoltre di:

√ Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

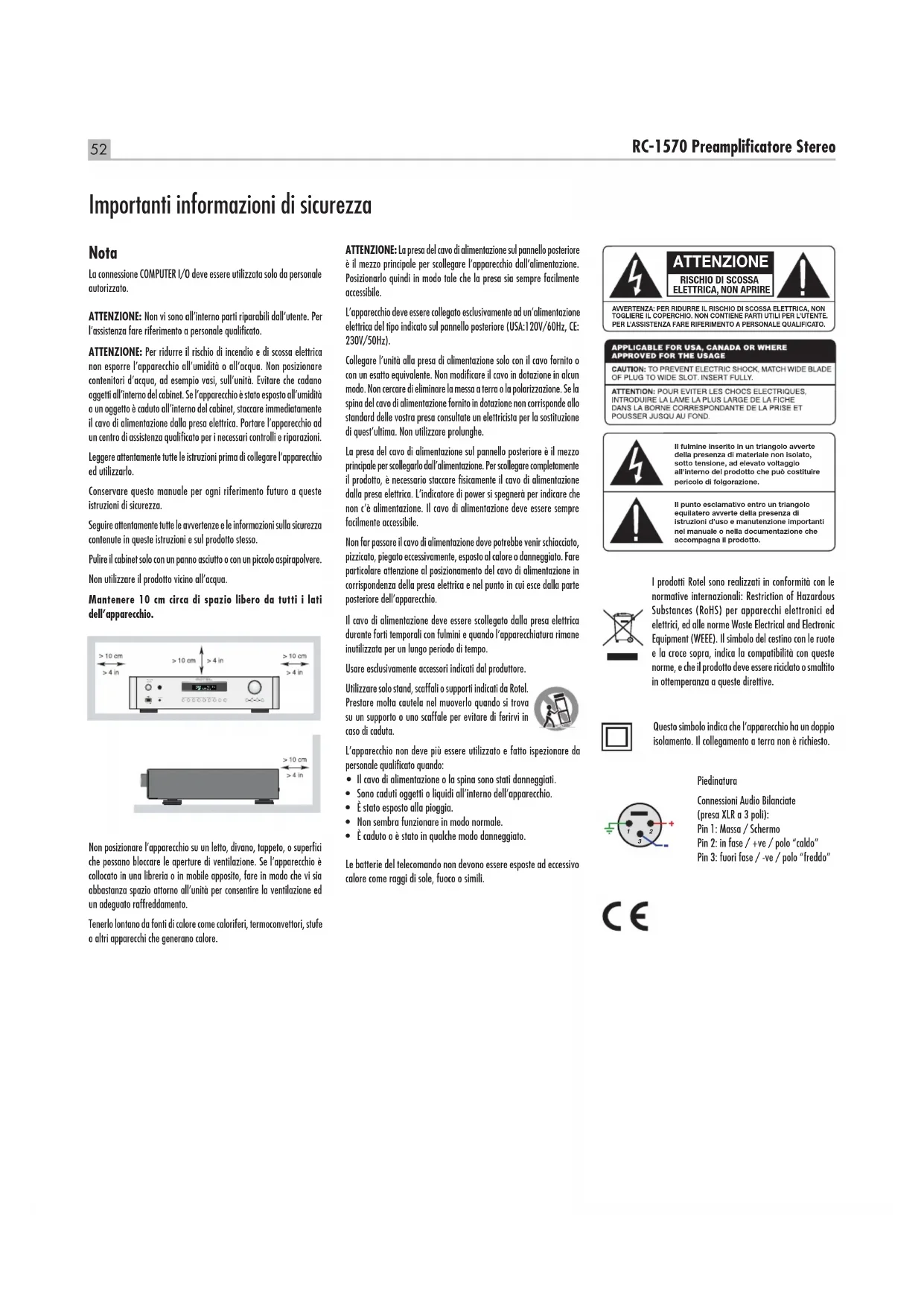

Importanti informazioni di sicurezza

Nota

La connessione COMPUTER I/O deve essere utilizzata solo da personale autorizzato.

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparecchio all'umidità o all'acqua. Non posizionare contenitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio ed utilizzarlo.

Conservare questo manuale per ogni riferimento futuro a queste istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute in queste istruzioni e sul prodotto stesso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non utilizzare il prodotto vicino all'acqua.

Mantenere 10 cm circa di spazio libero da tutti i lati dell'apparecchio.

Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apparecchio dall'alimentazione. Posizionarlo quindi in modo tale che la presa sia sempre facilmente accessibile.

L'apparecchio deve essere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriore (USA:120V/60Hz, CE:230V/50Hz).

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest'ultima. Non utilizzare prolunghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica. L'indicatore di power si spegnerà per indicare che non c'è alimentazione. Il cavo di alimentazione deve essere sempre facilmente accessibile.

Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell'apparecchio.

Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

Usare esclusivamente accessori indicati dal produttore.

Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.

L'apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti o liquidi all'interno dell'apparecchio.
• È stato esposto alla pioggia.
  • Non sembra funzionare in modo normale.
• È caduto o è stato in qualche modo danneggiato.

Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simili.

ATTENZIONE RISCHIO DI SCOSSA ELETTRICA, NON APRIRE

AWERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Il fulmine inserito in un triangolo avverte della presenza di materiale non Isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituite pericolo di folgorazione. Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

Questo simbolo indica che l'apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto.

Piedinatura

Connessioni Audio Bilanciate

(presa XLR a 3 poli):

Pin 1: Massa / Schermo

Pin 2: in fase / +ve / polo "caldo"

Pin 3: fuori fase / -ve / polo "freddo"

Sommario

Figura 1: Controlli e connessioni 3

Figura 2: Telecomando RR-AX92 3

Figura 3: Collegamenti ingressi ed uscite analogici 4

Figura 4: Ingressi ed uscite analogici bilanciati (XLR) 5

Figura 5: Collegamenti ingressi digitali e segnali Trigger 12 V 6

Figura 6: Ingresso USB frontale 7

Note importanti 8

Importanti informazioni di sicurezza 52

Alcune informazioni su Rotel....53

Per Cominciare....53

Alcune precauzioni 54

Posizionamento 54

Cavi di collegamento 54

Telecomando RR-AX92....54

Codice secondario telecomando amplificatori 54

Batterie del telecomando 54

Alimentazione AC e comandi 54

Ingresso alimentazione 19 54

Interruttore ed indicatore d'accensione 55

Uscite segnali trigger 12 V 55

Collegamento segnali d'ingresso 9 13 14 17 ....55

Ingresso Phono 13 e collegamento massa (GND) 9 55

Ingressi Linea 14 55

Ingresso Linea bilanciato (XLR)

Ingressi digitali 10 ....55

Collegamento uscite 15 16 ....55

Uscite preamplificate 15 55

Uscita preamplificata bilanciata (XLR) 16 56

Uscita cuffia 55

Sensore telecomando 2 56

Display 3 56

Ingresso USB frontale 5 56

Connessione Bluetooth 56

Controlli audio 56

Volume 4 B 56

Bilanciamento 56

Esclusione controlli di tono a K 56

Controlli di tono bassi ed alti B C 56

Tasti selezione ingressi 7 J 57

Controllo Dimmer 57

Luminosità display 57

Rotel Link 10 57

Ingresso EXT REMOTE 57

Connettore Computer I/O 12 57

Ingresso PC-USB 18 57

Menù impostazioni....58

Risoluzione dei problemi 59

L'indicatore di accensione non si illumina 59

Sostituzione del fusibile 59

Nessun suono 59

Impossibile connettersi tramite Bluetooth 59

Formati audio riproducibili 59

Caratteristiche tecniche 60

Alcune informazioni su Rotel

La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come voi!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è affievolita e l'obbiettivo di realizzare apparecchi di straordinario valore per veri audiofili, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando ogni nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché essi abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo negli apparecchi rispettando la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l'efficienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard di consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente attraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettosi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione.

Per Cominciare

Grazie per aver acquistato il preamplificatore stereo Rotel RC-1570. Utilizzato in un sistema di riproduzione audio di qualità vi garantirà numerosi anni di gradevole intrattenimento.

Questo preamplificatore è un componente di alte prestazioni dotato di innumerevoli funzioni. Ogni aspetto del suo progetto è stato ottimizzato per conservare intatta la dinamica ed ogni più piccolo dettaglio della musica. La sezione di alimentazione, totalmente stabilizzata, si avvale di un generoso trasformatore toroidale progettato e costruito da Rotel stessa e da speciali condensatori di filtro con tecnologia slit foil. La bassa impedenza d'uscita dell'alimentazione garantisce un'ampia riserva di energia all'erogazione di energia per poter riprodurre con facilità anche i passaggi musicali più impegnativi. Benché più costoso, un accurato progetto della sezione di alimentazione apporta indubbi vantaggi alla qualità della riproduzione.

I circuiti stampati che ospitano le circuitazioni sono disegnati seguendo una particolare concezione simmetrica delle piste così da assicurare una perfetta corrispondenza tra i due canali. La componentistica prevede resistenze a strato metallico e condensatori in polistirolo o polipropilene nei punti più critici per assicurare la massima qualità. Tutti gli aspetti del progetto sono stati accuratamente valutati per assicurare la più fedele riproduzione possibile.

L'installazione e l'utilizzo dell'RC-1570 non potrebbero essere più semplici. Se si ha dimestichezza con questo genere di apparecchi, non rimane che collegarlo all'impianto ed iniziare ad apprezzarne le qualità.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato con attenzione i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un altro cavo, il connettore adiacente o il mobile dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'installazione e d'uso, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremmo lieti di rispondere ai vostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiasi altro contenitore che non sia l'imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia.

Se presente nell'imballo, compilare e spedire il certificato di garanzia. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che trattano segnali di bassa intensità, anche l'RC-1570 può venir influenzato da ciò che lo circonda. A questo proposito si eviti di posizionarlo sopra altri apparecchi ed assicurarsi che i cavi di collegamento audio non vengano a trovarsi in prossimità dei cavi di alimentazione elettrica per minimizzare il rischio di ronzii o rumori indesiderati.

Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o sopprimere le vibrazioni indotte dall'esterno che possono influenzare la qualità del suono. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installazione dei componenti dell'impianto.

L'RC-1570 viene fornito con un telecomando RR-AX92 in dotazione e deve essere posizionato in modo tale che i segnali ad infrarossi emessi da quest'ultimo possano essere ricevuti dal sensore ^2 posto sul pannello frontale.

Cavi di collegamento

Assicurarsi di mantenere i cavi di alimentazione elettrica, quelli di segnale digitale ed i nomali cavi di segnale audio ben distinti e lontani tra loro per minimizzare il rischio che questi ultimi possano venir influenzati da campi magnetici e captare rumore. Utilizzare per i collegamenti audio solo cavi schermati specifici e di buona qualità. Per consigli sulla scelta dei cavi più adatti al vostro impianto, rivolgersi al proprio rivenditore Rotel.

Telecomando RR-AX92

L'RC-1570 può essere comandato sia con le manopole ed i pulsanti presenti sul pannello frontale, sia tramite i tasti del telecomando RRAX92 in dotazione. In queste istruzioni, a fianco della descrizione delle funzioni, appare un numero racchiuso in un riquadro riferito al comando sul frontale ed una lettera in un cerchio grigio riferita al corrispondente tasto sul telecomando.

Codice secondario telecomando amplificatori

L'amplificatore è impostato in fabbrica per funzionare con codice telecomando 1. Se si riscontra che il suo telecomando sia in conflitto con altri prodotti

Rotel, è possibile impostare il codice secondario "remote code 2" seguendo i seguenti passaggi:

1. Premere contemporaneamente i tasti Tuner Ⓙ e 2 Ⓐ per predisporre il telecomando all'invio del set di comandi Audio Code 2.
2. Indirizzando il telecomando verso apparecchio, premere il tasto 2 G mantenendolo premuto per 8 secondi. Sul display apparirà "Audio Custom code 1 -> 2".
3. Per tornare al codice 1 ripetere la procedura sopra descritta e premere il tasto 1 invece di 2.

NOTA: Il telecomando può essere utilizzato anche per controllare le principali funzioni di sintonizzatori e lettori cd Rotel tramite i tasti identificati dalle lettere GHMN. Per utilizzare il telecomando con altri apparecchi, è necessario che siano tutti (telecomando ed apparecchi) impostati sullo stesso codice (Code 1 o 2). Per maggiori informazioni contattare il vostro rivenditore autorizzato Rotel.

Batterie del telecomando

Prima di utilizzare il telecomando, è necessario inserire le due batterie AAA/UM4 (ministilo) fornite. Rimuovere il coperchio del vano batterie sul retro del telecomando e posizionare la batterie rispettando la polarità (+ e -) indicata con un disegno sul fondo del vano. Controllare il funzionamento del telecomando e quindi riposizionare il coperchio. Se col passare del tempo si dovesse notare una diminuzione della portata del telecomando, ciò è dovuto al progressivo esaurimento delle batterie. In questo caso sostituirle entrambe con altre nuove per risolvere il problema.

Alimentazione AC e comandi

Ingresso alimentazione 19

L'RC-1570 è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui viene acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente l'RC-1570. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno del preamplificatore sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese.

La spina del cavo di alimentazione dell'RC-1570 deve essere inserita in una presa elettrica a 2 poli a muro senza utilizzare prolunghe. In alternativa può essere impiegata una presa multipla (comunemente chiamata 'ciabatta') in grado di sopportare le correnti di tutti gli apparecchi collegati.

Se si prevede di non utilizzare l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare dalla presa elettrica il cavo di alimentazione del preamplificatore e degli altri componenti dell'impianto.

Interruttore ed indicatore d'accensione □

Premere il pulsante d'accensione sul frontale per attivare l'amplificatore. L'indicatore attorno ad esso di illumina quando l'apparecchio è acceso. Ripremere il pulsante per spegnere l'amplificatore.

Quando l'interruttore di accensione dell'amplificatore si trova in posizione "ON" (premuto) è possibile disattivarlo mettendolo in standby e riattivarlo tramite i tasti OFF ed ON A del telecomando. In standby l'indicatore di accensione rimane acceso mentre il display si oscura.

NOTA: Se si ritiene che la luminosità dell'indicatore sia eccessiva, posizionare l'adesivo fornito attorno all'interruttore d'accensione.

Uscite segnali trigger 12 V

Alcuni componenti audio possono essere attivati quando ricevono una tensione ad un loro specifico ingresso. Le due uscite Trigger 12V sul retro dell'RC-1570 forniscono questa tensione accendendo l'amplificatore. Collegare queste uscite ai corrispondenti ingressi degli altri componenti con un cavo a due poli terminato con connettori mini-jack mono da 3,5 mm. Spegnendo il preamplificatore la tensione viene a mancare e contemporaneamente gli apparecchi collegati si disattivano.

NOTA: Se nell'impianto sono presenti altri componenti dotati di Rotel Link, utilizzare questo bus di comunicazione per accendere/spegnere contemporaneamente gli apparecchi. Non collegare i cavi alle prese Trigger 12 V in quanto questi ultimi segnali hanno la precedenza sui comandi Rotel Link.

Collegamento segnali d'ingresso 9 13 14 17

Vedi Figura 3

NOTA: Per prevenire rumori anche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell'impianto siano spenti prima di effettuare ogni tipo di collegamento.

Ingresso Phono 13 e collegamento massa (GND) 9

Vedi Figura 3

Collegare i cavi audio provenienti dal giradischi alle prese denominate PHONO prestando attenzione a non invertire i canali sinistro e destro. Se il giradischi è dotato di un terzo conduttore di massa, per minimizzare il ronzio collegare quest'ultimo al terminale GND a fianco delle prese di segnale.

Ingressi Linea 14

Vedi Figura 3

Gli ingressi denominati CD, TUNER ed AUX 1-2 dell'RC-1570 sono tutti "ingressi linea" con caratteristiche equivalenti. A queste prese possono quindi essere collegati non solo lettori cd o sintonizzatori, ma anche ogni altro tipo di dispositivo audio analogico con uscita ad alto livello o linea.

Eseguendo i collegamenti dei segnali provenienti dalle sorgenti è necessario rispettare la distinzione tra i canali sinistro e destro. A questo scopo le prese sul retro dell'amplificatore sono identificate da colori diversi: bianco per il canale sinistro (left) e rosso per quello destro (right). Utilizzare unicamente cavi schermati audio di buona qualità. Il rivenditore Rotel potrà consigliare i cavi più adatti alle caratteristiche dell'impianto.

Ingresso Linea bilanciato (XLR) 17

Vedi Figura 4

In aggiunta agli ingressi linea con prese RCA, l'RC-1570 ne possiede anche uno di tipo bilanciato con prese XLR per il collegamento di sorgenti come lettori CD, Blu-ray, etc. dotati di analoghe uscite.

NOTA: Per il collegamento di una sorgente al preamplificatore utilizzare solo un tipo di ingresso (RCA o XLR) alla volta e mai entrambi contemporaneamente.

Ingressi digitali 18

Vedi Figura 5

L'RC-1570 può convertire e riprodurre segnali digitali audio PCM fino a 24 bit, 192 kHz provenienti da altre sorgenti digitali. Nell'area Digital Input sul pannello posteriore sono presenti due differenti coppie di prese, indicate con COAXIAL 1 e 2 ed OPTICAL 1 e 2. Collegare l'uscita elettrica (coax) oppure ottica della sorgente ad uno dei corrispondenti ingressi con un idoneo cavo.

Collegamento uscite 15 16

Uscite preamplificate 15

Vedi Figura 3

L'RC-1570 è dotato di uscite con prese RCA adatte alla quasi totalità degli amplificatori finali. Come sempre, utilizzare cavi schermati audio di alta qualità e prestare attenzione a collegare le sue uscite ai corrispondenti ingressi dell'amplificatore o di altri componenti senza invertire i canali sinistro (left) e destro (right).

NOTA: L'RC-1570 possiede due coppie di prese RCA d'uscita. La seconda coppia può venir utilizzata in configurazioni particolari dell'impianto per collegare un secondo amplificatore finale oppure un processore di segnale.

Uscita preamplificata bilanciata (XLR) 16

Vedi Figura 4

In aggiunta alle uscite con prese RCA, l'RC-1570 ne possiede anche una di tipo bilanciato con prese XLR per il collegamento di amplificatori dotati di analoghi ingressi.

NOTA: Utilizzare solo un tipo di uscita (RCA o XLR) alla volta e mai entrambe contemporaneamente.

Uscita cuffia 6

La presa dell'uscita cuffia accetta spinotti mini-jack stereo da 3,5 mm. Inserendo lo spinotto non si disattivano le uscite per l'amplificatore/i e quindi i diffusori. Per fare questo nella maggior parte dei casi è sufficiente spegnere l'amplificatore/i per proseguire l'ascolto con la sola cuffia.

NOTA: Poiché l'efficienza di diffusori e cuffie può essere molto diversa, ridurre sempre il volume ruotando la manopola in senso antiorario prima di collegare o scollegare le cuffie.

Sensore telecomando z

Il sensore è collocato dietro la finestrella tonda situata alla destra dell'interruttore d'accensione. Si raccomanda di non oscurarlo impedendo il rilevamento dei segnali ad infrarossi emessi dal telecomando.

Display 3

Il display al centro del pannello frontale fornisce informazioni sull'ingresso selezionato, sul livello del volume e sulle regolazioni dei controlli di tono.

Ingresso USB frontale 5

Vedi Figura 6

Alla presa USB sul pannello frontale possono essere collegati dispositivi multimediali come iPod, iPhone, memorie USB, oppure un adattatore Bluetooth (fornito in dotazione) per la riproduzione senza fili in streaming di file musicali provenienti da altri apparecchi dotati di analoga tecnologia. Con iPod, iPhone, è sufficiente collegare il dispositivo alla porta USB frontale tramite il loro cavo e selezionare il corrispondente ingresso USB. Per la ricerca e la selezione dei brani utilizzare i comandi del dispositivo collegato.

Connessione Bluetooth

Inserire l'adattatore Bluetooth fornito nella presa USB frontale. Attivare la trasmissione Bluetooth sul dispositivo che si intende connettere, attendere la rilevazione dei segnali Bluetooth quindi selezionare "Rotel Bluetooth". La connessione è di norma automatica, ma nel caso venisse richiesta una password, digitare "0000" e confermare.

NOTA: Non tutti gli adattatori Bluetooth funzionano con l'RC-1570. Si prega pertanto di utilizzare solo quello fornito in dotazione.

Controlli audio

Volume 4 B

La manopola del volume determina il livello d'ascolto. Ruotandola verso destra il livello aumenta, verso sinistra diminuisce. Da telecomando il volume si regola agendo sui tasti VOLUME + e – per, rispettivamente, aumentare o diminuire il livello Per azzerare completamente il volume premere il tasto MUTE B.

Bilanciamento ☐

Tramite il bilanciamento è possibile ritoccare l'emissione dei canali sinistro e destro. In condizioni normali dovrebbe essere lasciato su "0" (impostazione di fabbrica), tuttavia, nel caso di lievi differenze tra i canali dovuti alla sorgente oppure se la posizione d'ascolto non è perfettamente equidistante dai diffusori, può essere utile correggere il bilanciamento premendo il tasto MENU ☐ sul pannello frontale fino a far apparire BALANCE SETTING sul display e successivamente i tasti - e + ☐. Il campo di regolazione spazia da L15 a R15.

NOTA: Questo regolazio ha effetto permanente: viene infatti memorizzate spegnendo il preamplificatore.

Per effettuare variazioni temporanee (non memorizzate all'atto dello spegnimento del preamplificatore) premere il tasto BAL C sul telecomando per visualizzare BALANCE SETTING e quindi premere i tasti con le frecce verso sinistra e destra E per modificare il bilanciamento. Al termine premere il tasto EXIT F.

Esclusione controlli di tono B K

L'impostazione di fabbrica prevede che i circuiti dei controlli di tono del preamplificatore siano esclusi dal percorso del segnale per la massima purezza del suono, come evidenziato dalla scritta TONE BYPASS sul display. Per attivare i controlli (OFF), premere il tasto MENU sul pannello frontale fino a far apparire TONE BYPASS e successivamente il tasto - sul pannello frontale. Per disattivarli (ON) premere invece il tasto +.

NOTA: Questo regolazio ha effetto permanente: viene infatti memorizzate spegnendo il preamplificatore.

Per effettuare una variazione temporanea (non memorizzata all'atto dello spegnimento del preamplificatore) premere il tasto BYPASS K sul telecomando per passare da OFF (controlli di tono attivati) a ON (controlli disattivati) e viceversa.

Controlli di tono bassi ed alti ☐

Per regolare i controlli di tono premere il tasto MENU sul pannello frontale fino a visualizzare sul display BASS SETTING per i bassi o TREBLE SETTING per gli alti. Successivamente agire sui i tasti – e + sul pannello frontale per attenuare o esaltare la gamma di frequenze. Il campo d'intervento per entrambi i controlli si estende da -10 a +10.

NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo il preamplificatore.

Per effettuare una variazione temporanea (non memorizzata all'atto dello spegnimento del preamplificatore) dal telecomando premere i tasti BASS o TREBLE C e quindi i tasti con le frecce verso sinistra e destra E per la regolazione.

Un sistema hi-fi perfettamente ottimizzato dovrebbe essere in grado di riprodurre un suono naturale senza intervenire sui controlli di tono che vanno utilizzati solo per correggere lievi sbilanciamenti di tonalità dovuti alle differenti registrazioni. Un eccessivo intervento in esaltazione delle frequenze basse e/o alte può risultare pericoloso per il corretto funzionamento sia dell'amplificatore, sia dei diffusori, richiedendo notevoli erogazioni di potenza che da un lato possono sovraccaricare il primo e dall'altro sollecitare oltre modo i secondi.

NOTA: Regolando bassi ed acuti non si attivano automaticamente i controlli di tono. Per attivarli, fare riferimento a quanto descritto alla voce precedente "Esclusione controlli di tono".

NOTA: Le regolazioni relative a Esclusione toni, Bassi, Alti e Bilanciamento vengono memorizzate in modo permanente solo agendo attraverso i menù del display, mentre hanno valore temporaneo, si perdono cioè spegnendo l'apparecchio, quando effettuate tramite i tasti C K del telecomando.

Tasti selezione ingressi 7 J

Per la selezione dell'ingresso della sorgente che si desidera riprodurre premere il corrispondente tasto sul pannello frontale 7 oppure sul telecomando 1.

NOTA: Premendo ripetutamente i tasti AUX, OPT e COAX sul pannello frontale si seleziona alternativamente il corrispondente ingresso 1 e 2.

Controllo Dimmer

Luminosità display ☐

Per regolare la luminosità del display premere il tasto MENU ☐ sul pannello frontale fino a visualizzare sul display DISPLAY SETTING. Successivamente agire sui i tasti – e + per attenuare o aumentare la luminosità.

NOTA: Questo regolazio ha effetto permanente: viene infatti memorizzate spegnendo il preamplificatore.

Per modificare temporaneamente la luminosità del display, premere il tasto DIM ⊥ sul telecomando.

NOTA: Le regolazio relative a Luminosità display viene memorizzate in modo permanente solo agendo attraverso i menù del display, mentre hanno valore temporaneo, si perdono cioè spegnendo l'apparecchio, quando effettuate tramite i tasto 🚗 del telecomando.

Rotel Link 10

La presa mini-jack mono 3,5 mm denominata ROTEL LINK IN offre la possibilità di ricevere codici di comando da altri apparecchi Rotel dotati dello stesso bus di comunicazione e contraddistinti dalla presenza di una presa ROTEL LINK OUT. Tramite questo sistema è possibile inoltre sfruttare l'applicazione Rotel Remote per iPad ed iPhone (disponibile per il download sull'iTunes® Store) e comandare l'intero sistema audio.

Ingresso EXT REMOTE 11

Questa presa mini-jack mono 3,5mm può ricevere codici di controllo da ricevitori a raggi infrarossi standard nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul pannello frontale dell'apparecchio. Consultare il vostro rivenditore autorizzato Rotel per informazioni sui ricevitori esterni IR e sui cavi con terminali mini-jack 3,5mm necessari per il collegamento.

Connettore Computer I/O 12

L'RC-1570 può essere gestito da un computer tramite una porta RS232 ed un software di controllo audio di terze parti per integrare l'apparecchio in un sistema di automazione. La connessione tra la presa COMPUTER I/O sul retro ed il computer richiede un cavo seriale con connettori DB-9 maschio-femmina.

Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer dell'RC-1570, contattare il rivenditore autorizzato Rotel.

Ingresso PC-USB 18

Vedi Figura 5

Collegare tramite il cavo fornito questo ingresso ad una presa USB del vostro computer.

L'RC-1570 supporta sia lo standard USB Audio Class 1.0 che il successivo USB Audio Class 2.0. I computer con sistema operativo Windows supportano lo USB Audio Class 1.0 e non richiedono l'installazione di alcun driver per riprodurre file audio fino a 24 bit/96 kHz. Il convertitore è predisposto in fabbrica per la modalità USB Audio Class 1.0.

Per trarre vantaggio dalle risoluzioni maggiori (fino a 24 bit/192 kHz) è necessario invece installare un driver per lo standard USB Audio Class 2.0 contenuto nel CD Rotel Driver Installation fornito assieme all'RC-1570 e predisporre quest'ultimo per la modalità di riproduzione USB Audio Class 2.0 seguendo la procedura sotto descritta:

• Premere il tasto "MENU" sul frontale del l'apparecchio fino a quando non appare sul display "PC-USB AUDIO CLASS".
• Selezionare "2.0" utilizzando il tasto "-" a fianco, quindi premere "ENTER".
• Una volta modificata la modalità USB Audio spegnere e riaccendere il convertitore e riavviare il computer per assicurarsi che risultino entrambi correttamente configurati.

Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 192 kHz. Se intendete riprodurre file con frequenza superiore a 96 kHz e fino a 192 kHz, verificate che il software utilizzato lo permetta. Inoltre potrebbe rendersi necessario configurare i driver audio del vostro computer per consentire l'uscita a 192 kHz, oppure elaborare i file per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure al sistema operativo in uso.

NOTA: Per riprodurre file audio fino a 24 bit/96 kHz con PC dotati di sistema operativo Windows è necessario installare un apposito driver per lo standard USB Audio Class 2.0 contenuto nel CD Rotel Driver Installation fornito assieme all'RC-1570.

NOTA: I computer MAC non richiedono invece l'installazione di alcun driver aggiuntivo in quanto i loro sistemi operativi supportano entrambi gli standard USB Audio Class 1.0 e 2.0.

NOTA: A seguito dell'installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relativa ai dispositivi sonori, accessibile, per i sistemi Windows, dal Pannello di controllo e per Mac OS dalle Preferenze di sistema.

Menù impostazioni

I menù di impostazione del preamplificatore consentono svariate regolazioni. Per accedervi, premere il tasto MENU ☑ sul pannello frontale oppure MENU ☑ sul telecomando. Per modificare l'impostazione della voce selezionata utilizzare i tasti + o - sul frontale oppure quelli con le frecce verso sinistra e destra ☑ sul telecomando. Per passare invece da un menù all'altro, premere in successione il tasto MENU ☑ sul frontale oppure ☑ sul telecomando.

- Tone Control: Attiva (TONE BYPASS OFF) o disattiva (TONE BYPASS ON) i controlli di tono e consente la regolazione dei livelli delle frequenze basse (BASS) o acute (TREBLE). Premere il tasto ENTER sul pannello frontale oppure ENT sul telecomando per passare da un'opzione all'altra (Per maggiori informazioni si vedano i paragrafi "Esclusione controlli di tono" e "Controlli di tono bassi ed alti").

NOTA: Queste regolazioni vengono memorizzate in modo permanente anche dopo aver spento il preamplificatore.

- BALANCE: Modifica il bilanciamento tra i canali sinistro e destro (Per maggiori informazioni si veda il paragrafo "Bilanciamento").

NOTA: Questo regolazio viene memorizzate in modo permanente anche dopo aver spento il preamplificatore.

- DIMMER: Controlla la luminosità del display frontale.

NOTA: Questo regolazio viene memorizzate in modo permanente anche dopo aver spento il preamplificatore.

- ROTEL LINK RCD: Seleziona il tipo d'ingresso da associare al tasto CD del selettore ingressi. Le opzioni sono CD (ingresso analogico), COAX1 (digitale elettrico/coassiale 1) e COAX2 (digitale elettrico/coassiale 2). L'impostazione predefinita è CD.

- POWER ON MAX VOLUME: Consente di predefinire il massimo livello di volume del preamplificatore all'atto dell'accensione. L'impostazione predefinita è 45.

NOTA: La funzione Power On Max relativa alla limitazione del volume all'atto del'accensione dell'apparecchio non si applica agli ingressi configurati con un livello di volume fisso. (Si veda in proposito la voce seguente Fixed Gain.)

- AUTO POWER OFF: L'RC-1570 può essere configurato in modo da spegnersi automaticamente dopo un certo periodo di non utilizzo. Se entro un determinato intervallo di tempo definito dall'utente l'apparecchio non riceve alcun comando, esso si spegne ponendosi in STANDBY, salvo riattivarsi intervenendo per modificare il volume o selezionando un differente ingresso. L'impostazione predefinita prevede questa funzione disattivata (DISABLE).

Le altre opzioni consentono di fissare l'intervallo di tempo di inattività in: 1 ORA, 2 ORE, 5 ORE E 12 ORE.

- FIXED GAIN: Configura un determinato livello di volume fisso per l'ingresso specificato. Per attivare la funzione premere i tasti + o - ☐ sul frontale impostando così anche il valore fisso desiderato per gli ingressi AUX 1, COAX 1, COAX 2, OPTICAL 1, OPTICAL 2, PC-USB o BLUETOOTH. Una volta attivata la funzione, selezionando l'ingresso per il quale è stato impostato un valore fisso, il volume si porta immediatamente a quel livello.

Le impostazioni previste sono Variable (livello fisso disattivato), Fixed da 1 a 95 e Fixed Max.

NOTA: Sia la manopola del volume sul pannello frontale, sia i tasti di regolazione volume sul telecomando vengono disabilitati selezionando un ingresso per il quale è stato impostato un livello di guadagno fisso. Per disabilitare la funzione, riportare l'impostazione a "Variable".

• AUX1 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• COAX1 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• COAX2 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• OPT1 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• OPT2 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• PC-USB VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• BLUETOOTH VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• PC-USB AUDIO CLASS: Modifica la classe audio supportata del dispositivo USB collegato alla presa PC-USB posteriore.

NOTA: Alcuni computer non supportano il protocollo USB Audio Class 2.0 e la riproduzione audio di materiale 24 bit/192 kHz. Se necessario la porta PC-USB può essere configurata come USB Audio Class 1.0. Fare riferimento alle istruzioni del sistema operativo in uso sul vostro computer.

- SOFTWARE VERSION: Visualizza la versione corrente del software in uso nel preamplificatore.

- FACTORY DEFAULT: Tramite questa voce è possibile ripristinare le impostazioni di fabbrica. Per effettuare il ripristino, premere il tasto + sul pannello frontale oppure il tasto con la freccia verso destra sul telecomando per selezionare . In seguito premere ENTER sul pannello frontale o ENT sul telecomando.

NOTA: Tutte le regolazioni memorizzate in precedenza andranno perse ed il preamplificatore ritorna alle condizioni iniziali.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati:

L'indicatore di accensione non si illumina

L'indicatore attorno al tasto di accensione che segnala l'attivazione del preamplificatore ed il display dovrebbero illuminarsi quando l'apparecchio viene collegato alla rete elettrica ed acceso. Se non ciò non accade controllare la presa di alimentazione con un altro dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interruttore disattivato.

Sostituzione del fusibile

Se un altro dispositivo elettrico collegato alla stessa presa di alimentazione funziona regolarmente mentre l'indicatore ed il display non si illuminano dopo aver acceso il preamplificatore, con ogni probabilità il fusibile di protezione interno è interrotto. Si raccomanda di portare l'apparecchio presso un centro assistenza Rotel e non tentare di sostituirlo da soli.

Nessun suono

Controllare se l'apparecchio che fornisce segnale all'ingresso del preamplificatore funziona correttamente. Assicurarsi che i collegamenti del segnale siano corretti. Verificare che l'ingresso al quale viene fatto pervenire il segnale sia effettivamente selezionato. Esaminare i collegamenti tra l'RC-1570 e l'amplificatore e da quest'ultimo verso i diffusori.

Impossibile connettersi tramite Bluetooth

Se non è possibile connettere un dispositivo con funzionalità Bluetooth all'RC-1570, cancellare le tracce del tentativo di connessione precedente sul preamplificatore e sul dispositivo. Su quest'ultimo la possibilità di cancellare la connessione viene spesso indicata con "Ignora questo dispositivo". Sul preamplificatore, premere e mantenere premuto per 5 secondi il tasto STOP M sul telecomando fino a quando non appare sul il display "Reset BT DB List?" (Annullare l'elenco dei dispositivi bluetooth?), quindi rilasciare il tasto. Selezionare e premere "ENT" E. A questo punto è possibile riprovare a stabilire la connessione.

Formati audio riproducibili

USB Apple (iPhone, iPod, iPad)

Formato Note
Qualsiasi file supportato caricato nel dispositivo Apple.	L’iPhone può ricampionare i file in funzione del loro formato. Alcune applicazioni di riproduzione possono non funzionare.

USB Bluetooth

Formato Note
Qualsiasi formato supportato dal dispositivo che invia il segnale.	Alcune applicazioni di riproduzione concepite per trattare formati non originariamente supportati dal dispositivo che invia il segnale possono non funzionare.

Dispositivi di memoria USB

Formato Note
MP3	48 kHz 16 bit max
WMA
WAV
OGG Vorbis

Ingresso PC-USB

Formato Note
Formato determinato dal software Media Player / Server utilizzato.	Qualsiasi formato supportato dal software del PC: 44.1 K, 48 K, 88.2 K, 96 K, 176.4 K, 16 bit, 24 bit

Ingresso Elettrico coassiale/Ottico

Formato Note
SPDIF LPCM 44.1 K, 48	K, 88.2 K, 96 K, 176.4 K, 16 bit, 24 bit

Caratteristiche tecniche

Distorsione armonica totale (20 Hz - 20k Hz) < 0,004%

Distorsione d'intermodulazione < 0,004% a 1 V d'uscita

(60 Hz : 7 kHz, 4:1)

Livello d'ingresso / Impedenza

Ingresso phono (MM) 2,5 mV / 47 kohm

Ingressi linea (RCA) 150 mV / 24 kohm

Ingressi linea (XLR) 300 mV / 100 kohm

Livello sovraccarico ingressi

Ingresso phono 65 mV

Ingressi linea 4,3 V

Livello d'uscita / Impedenza

Uscite (RCA) 1 V / 100 ohm

Uscite (XLR) 2 V / 100 ohm

Risposta in frequenza:

Ingresso phono 20 Hz - 20 kHz, ± 0,3 dB

Ingressi linea 4 Hz - 100 kHz, ± 0,3 dB

Controlli di tono

Bassi ±10 dB a 100 Hz

Rapporto segnale/rumore (pesato "A" IHF)

Ingresso phono 80 dB

Ingressi linea 110 dB

Sezione digitale

Risposta in frequenza 10 Hz - 95k Hz, ± 3 dB, max

Rapporto segnale/rumore (pesato "A" IHF) 100 dB

Sensibilità d'ingresso/Impedenza 0 dBfs/75 ohm

Segnali digitali decodificabili – ingr. USB frontale WAV, MP3, WMA

(fino a 16 bit/48 kHz)

Segnali digitali decodificabili – ingr. elettrico/ottico SPDIF LPCM

(fino a 24 bit/192 kHz)

Segnali digitali decodificabili – ingr. PC-USB USB Audio Class 1

*È richiesta l'installazione di un

driver

Sezione Generale

Alimentazione

USA: 120 Volt, 60 Hz

CE: 230 Volt, 50 Hz

Assorbimento 25 watt

Assorbimento in standby < 0,5 watt

BTU (alla 13.5 watt) 46 BTU/h

Dimensioni (L x A x P) 431 x 99 x 320 mm

Altezza pannello frontale 88,1 mm, 2U rack

Peso (netto) 7 kg

"Made for iPod" e "Made for iPhone" significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai suoi sviluppatori conforme agli standard Apple. Apple non è responsabile del funzionamento di questo accessorio, né della sua conformità alle regolamentazioni di sicurezza. Si consideri che l'utilizzo di tali accessori con l'iPod o l'iPhone può interferire con il corretto funzionamento dei sistemi di trasmissione senza fili.

iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi.

Made for

iPod

iPhone

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.
