GEBRUIKSAANWIJZING HDW3618DNPB HAIER
Benodigde ruimte....127
GEBRUIK....128
Gebruik 128
Aangepaste temperatuur....129
Superkoelfunctie .... 129
Supervriesfunctie .... 130
Eco-modus 130
Vakantiefunctie 131
Ontdooien....131
Demo-modus....131
Foutcodes 131
GEBRUIK WIFI 132
Stap 1 132
Stap 2 ....132
Stap 3 ....132
Gebruik wifi 133
OMKEERBAARHEID VAN DE DEUR....134

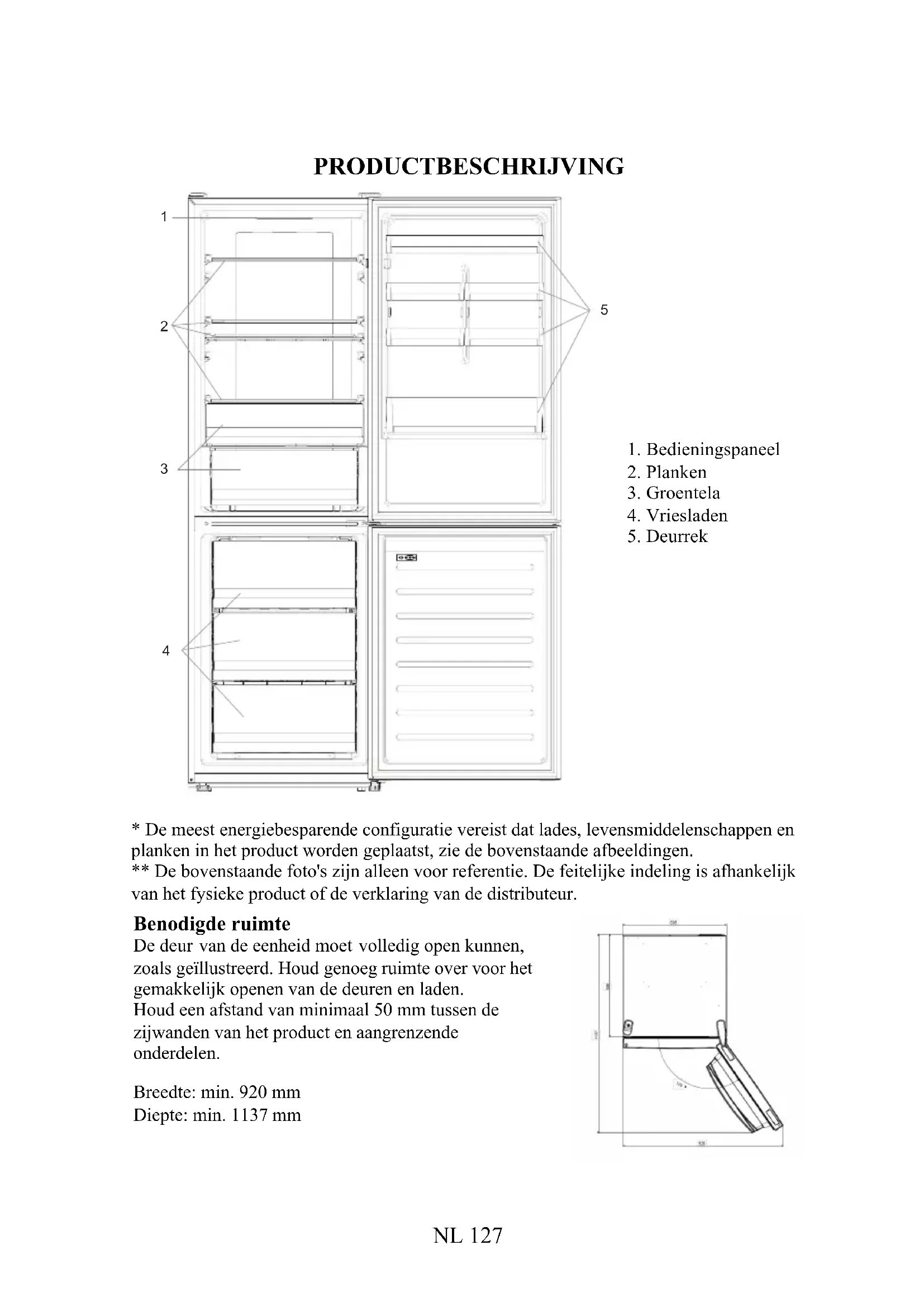

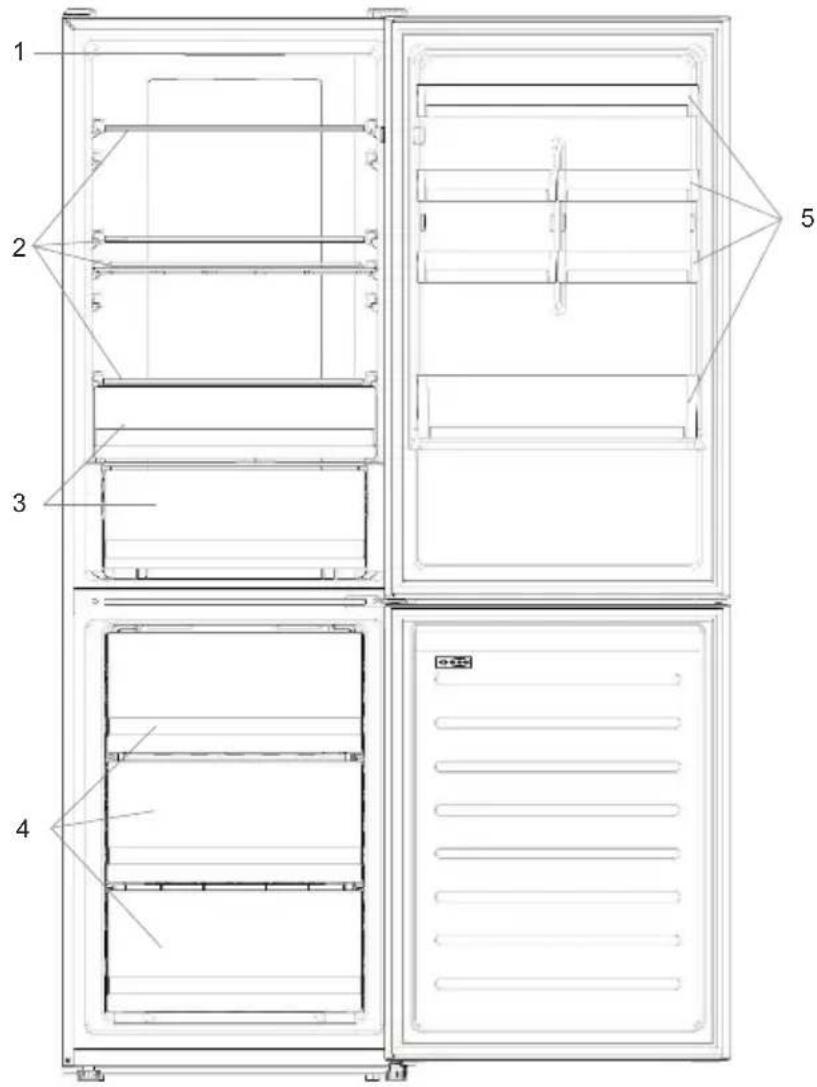

PRODUCTBESCHRIJVING
2
3
4
5
- Bedieningspaneel
- Planken
- Groentela
- Vriesladen
- Deurrek
* De meest energiebesparende configuratie vereist dat lades, levensmiddelenschappen en planken in het product worden geplaatst, zie de bovenstaande afbeeldingen.
** De bovenstaande foto's zijn alleen voor referentie. De feitelijke indeling is afhankelijk van het fysieke product of de verklaring van de distributeur.
Benodigde ruimte
De deur van de eenheid moet volledig open kunnen, zoals geïllustreerd. Houd genoeg ruimte over voor het gemakkelijk openen van de deuren en laden. Houd een afstand van minimaal 50 mm tussen de zijwanden van het product en aangrenzende onderdelen.
Breedte: min. 920 mm
Diepte: min. 1137 mm
10
50
40
GEBRUIK

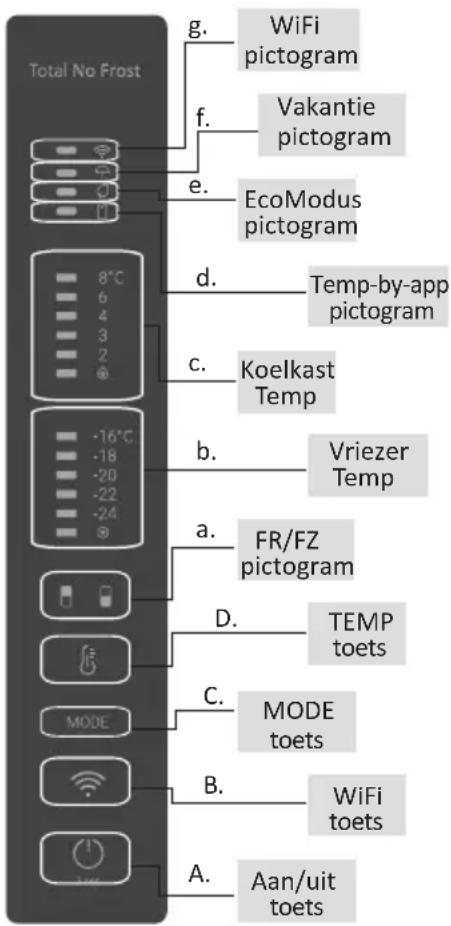

g.
WiFi pictogram
f.
Vakantie pictogram
e.
EcoModus pictogram
d.
Temp-by-app pictogram
c.
Koelkast Temp
b.
Vriezer Temp
a.
FR/FZ pictogram
D.
TEMP toets
C.
MODE toets
B.
WiFi toets
A.
Aan/uit toets
A. Aan/uit-toets, gebruikt om het apparaat aan/uit te zetten.
B. Wifitoets, gebruikt om de wifi in/uit te schakelen
C. Mode-toets, gebruikt om de gewenste functie te selecteren
de koelkast- enD. TEMP-toets,
vriezertemperatuur te selecteren
a. Pictogram voor koelkast-/vriezergedeelte, geeft aan welke ruimte van het apparaat is geselecteerd
b. Temperatuurniveaus van de vriezer, geven aan wat de geselecteerde temperatuur is
c. Temperatuurniveaus van de koelkast, geven aan wat de geselecteerd temperatuur is
d. Pictogram aangepaste temperatuur, geeft aan of de temperatuur vanuit de app is geselecteerd
e. Eco-moduspictogram, geeft aan of de Eco-modus geactiveerd is
f. Vakantiefunctiepictogram, geeft aan of de vakantiefunctie geactiveerd is
g. Wifipictogram, geeft aan of de wifi werkt en het apparaat verbonden is
Gebruik
- Steek de stekker van het apparaat in het stopcontact, waarna het automatisch aan gaat. De temperatuur wordt automatisch ingesteld op 4°C in de koelkast en -18°C in de vriczer.
- Druk 5 seconden lang op de toets TEMP om de temperatuur te veranderen. Er klinkt een hoorbaar signaal en het pictogram van het geselecteerde compartiment (koelkast of vriezer) en alle temperatuurlampjes van het betreffende compartiment gaan 2 sec. aan. Na 2 sec. is de selectie van het compartiment bevestigd. Druk als het pictogram van het gekozen compartiment brandt op de TEMP-toets om de temperatuur te veranderen. Wanneer de instelling toeneemt, gaat het bijbehorende ledlampje branden. Elke keer als de TEMP-toets wordt ingedrukt en de temperatuur wordt veranderd klinkt een hoorbaar signaal. Na 5 seconden is de selectie bevestigd. Na 30 sec. zonder enige handeling gaat het pictogram voor koelkast-/vriezergedeelte uit, terwijl de ledlampjes van de
geselecteerde temperaturen blijven branden. Wanneer de TEMP-toets opnieuw wordt aangeraakt, gaat het pictogram van de laatste geselecteerd (koelkast of vriezer) aan.
- Bij stroomuitval wordt het laatst ingestelde koelniveau hersteld.
- Om de standaardinstelling te herstellen, drukt u lang op de Temp-toets en tikt u 5 keer op de aan/uit-toets (in 5 seconden).
- Bij normale bedrijfsomstandigheden (in het voorjaar en de herfst) wordt aanbevolen de temperatuur in te stellen op 4°C. In de zomer, wanneer de omgevingstemperatuur hoog is, wordt aanbevolen de temperatuur in te stellen op 6\~8°C om de koelkast- en de vriezertemperatuur te garanderen en de continue productieve tijd van de koelkast te verlagen. In de winter, wanneer de omgevingstemperatuur laag is, wordt aanbevolen de temperatuur in te stellen op 3\~4°C om frequent starten/stoppen van de koelkast te voorkomen.
Aangepaste temperatuur
Vanuit de app is het mogelijk om de temperatuur voor zowel koelkast als de vriezer aan te passen. De temperatuur kan worden ingesteld met een gevoeligheid van 1°C. Het is mogelijk een temperatuur van 2°C tot 8°C in de koelkast en van -16°C tot -24°C in de vriezer te selecteren.
Wanneer de temperatuur vanuit de app wordt geselecteerd, licht het pictogram voor aangepaste temperatuur op, terwijl alle temperatuurlampjes van het betreffende compartiment worden uitgeschakeld (d.w.z. als de temperatuur van de koelkast wordt geselecteerd vanuit de app, gaan de lampjes van 2°C tot 8°C uit. Als de vriezertemperatuur vanuit de app wordt geselecteerd, gaan de lampjes van -16°C tot -24°C uit).
Als slechts één gebied (vriezer of koelkast) de aangepaste temperatuur heeft, verandert de temperatuurselectie van het andere gebied niet en blijft het ledlampje van de geselecteerde temperatuur in dat gebied aan. Elke keer als de temperatuur wordt veranderd, klinkt er een hoorbaar signaal.
Superkoelfunctie
Het is aan te raden om de superkoelfunctie in te schakelen als een grote hoeveelheid voedsel moet worden opgeslagen (bijvoorbeeld na de aankoop). De superkoelfunctie versnelt het koelen van vers voedsel en beschermt de reeds opgeslagen goederen tegen ongewenste opwarming. Wanneer de functie wordt geactiveerd, wordt de temperatuur van de koelkast automatisch ingesteld op 2°C.
De superkoelfunctie gebruiken:
- De functie kan worden uitgezet door lang op de TEMP-toets te drukken om het koelkastcompartiment te selecteren en vervolgens snel op de TEMP-toets te drukken totdat het lampje van het pictogram voor superkoelen aan gaat. De functie kan ook worden ingeschakeld vanuit de app. Wanneer de functie is geactiveerd, is het ledlampje voor superkoelen altijd AAN.
- Druk op de toets TEMP om de superkoelfunctie te verlaten of schakel hem uit van de app.
- De superkoelfunctie stopt automatisch wanneer de functie langer dan 30 uur aan heeft gestaan.
- Wanneer het superkoelen stopt, gaat het pictogram op het bedieningspaneel uit en wordt het eerder ingestelde koelniveau hersteld.
Opmerking: De superkoel- en supervriesfunctie kunnen niet gelijktijdig worden geactiveerd.
Supervriesfunctie
De supervriesfunctie versnelt het invriezen van vers voedsel en beschermt de reeds opgeslagen producten tegen ongewenste opwarming. Als een grote hoeveelheid voedsel moet worden ingevroren, wordt aanbevolen de supervriesfunctie 24 uur vóór gebruik in te stellen. Wanneer de functie wordt geactiveerd, wordt de temperatuur automatisch ingesteld op -24 °C.
De supervriesfunctie gebruiken:
- De functie kan worden gestart door lang op de TEMP-toets te drukken om het vriezercompartiment te selecteren en vervolgens snel op de TEMP-toets te drukken totdat het lampje van het pictogram voor supervriezen aan gaat. De functie kan ook worden ingeschakeld vanuit de app. Wanneer de functie is geactiveerd, is het ledlampje voor supervriezen altijd AAN.
- Druk op de toets TEMP om de supervriesfunctie te verlaten of schakel hem uit van de app.
- De supervriesfunctie stopt automatisch wanneer de functie meer dan 50 uur aan heeft gestaan.
- Wanneer het supervriezen stopt, gaat het pictogram op het bedieningspaneel uit en wordt het eerder ingestelde vriesniveau hersteld.
Opmerking: De superkoel- en supervriesfunctie kunnen niet gelijktijdig worden geactiveerd.
Eco-modus
De Eco-modus kan worden geactiveerd om de prestaties van het apparaat te optimaliseren en tegelijkertijd voedsel het best te bewaren. De Eco-modus stelt de temperatuur automatisch in op 5°C in de koelkast en op -18°C in de vriezer.
De Eco-modus gebruiken:
- De functie kan vanaf het bedieningspaneel worden geactiveerd door op de 'mode'-toets te drukken totdat het pictogram van de Eco-modus aan gaat (een hoorbaar signaal bevestigt de keuze), of door de functie vanuit de app te selecteren. Wanneer de functie wordt geactiveerd, is het pictogram voor Eco-modus altijd AAN.
- Als u de Eco-modus wilt verlaten, schakelt u hem uit vanuit de app of kiest u een andere functie vanaf het bedieningspaneel.
- Wanneer de Eco-modus stopt, gaat het pictogram op het bedieningspaneel uit en worden de eerder ingestelde koelniveaus hersteld.
Vakantiefunctie
De vakantiefunctie kan worden gebruikt om het energieverbruik van het apparaat te verminderen, als het niet regelmatig wordt gebruikt. Wanneer de functie aan is, zijn de ledlampjes uit (zelfs als de deur open is) en gaat de koelkast uit, terwijl de vriezer normaal blijft werken.
De vakantiefunctie gebruiken:
- De functie kan vanaf het bedieningspaneel worden geactiveerd door op de 'mode'-toets te drukken totdat het pictogram van de vakantiemodus aan gaat (een hoorbaar signaal bevestigt de keuze), of door de functie vanuit de app te selecteren. Wanneer de functie wordt geactiveerd, is het vakantiepictogram altijd AAN.
- Als u de vakantiefunctie wilt verlaten, schakelt u hem uit vanuit de app of kiest u een andere functie vanaf het bedieningspaneel.
- Wanneer de vakantiefunctie stopt, gaat het pictogram op het bedieningspaneel uit en worden de eerder ingestelde koelniveaus hersteld.
Ontdooien
Het ontdooien van de koelkast en vriesladen gebeurt automatisch; er is geen handmatige actie nodig.
HCS
Als u naar de Demo-modus wilt gaan, met het ontgrendelde display, dan houdt u de SET-toets ingedrukt en drukt u binnen 5 seconden 5 keer op de wifitoets. Voer dezelfde handeling uit of zet de koelkast uit om de Demo-modus te verlaten.
Foutcodes
- Communicatiefout
De lampjes [-16°C;-18°C;-20°C;-22°C;-24°C] in de vriezer gaan opeenvolgend aan; dit betekent dat er een communicatiefout is geweest tussen het hoofdbedieningspaneel en het displaypaneel. Neem contact op met de technische dienst om het probleem op te lossen.
- Ventilator
De lampjes [-16°C;-20°C;-22°C; 24 °C] in de vriezer knipperen gelijktijdig als de ventilator niet goed werkt. Neem contact op met de technische dienst om het probleem op te lossen.
GEBRUIK WIFI

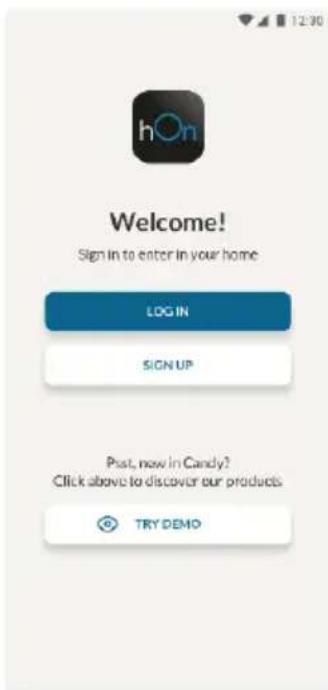

Stap 1
• Download de hOn-app in de stores
- Maak een account aan in de hOn-app of log in als u al een account heeft
• Volg de koppelingsinstructies in de hOn-app
Gebruik wifi
Als de wifi nog niet is geconfigureerd wanneer de koelkast aan gaat, gaat deze automatisch naar de configuratiemodus en houdt deze status 30 minuten aan. Het wifipictogram knippert en de productregistratie kan beginnen.
- Volg de instructies in de app om de wifi te configureren (zie hierboven).
- Zodra de wifi is ingesteld en de verbinding tot stand is gebracht, gaat het wifipictogram aan en blijft branden.
- Na 30 minuten zonder enige handeling verlaat de wifi automatisch de configuratiemodus.
- Als de wifi al is geconfigureerd, zal automatisch opnieuw verbinding worden gemaakt volgens de configuratie-informatie.
Om de wifi opnieuw in te stellen, drukt u 2 sec. op de wifitoets en de SET-toets.
Druk 3 sec. op de wifitoets om de wifi uit te schakelen.
Het type radioapparatuur voldoet aan de richtlijn 2014/53/EU.

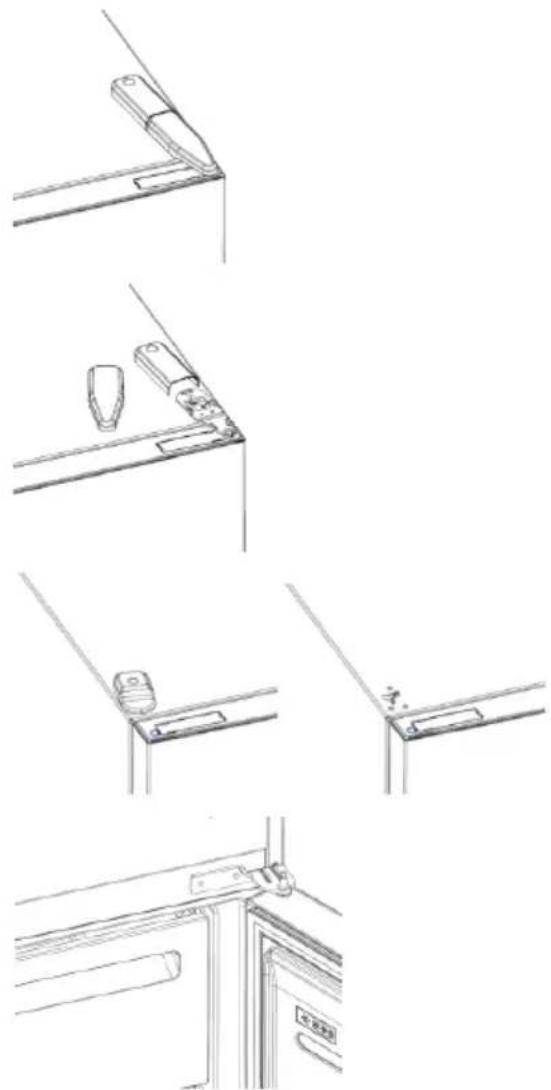

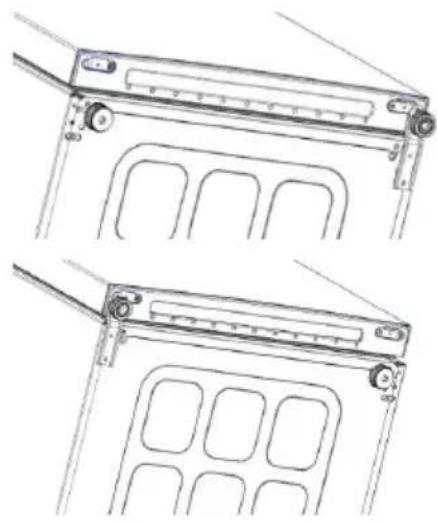

OMKEERBAARHEID VAN DE DEUR
Benodigde gereedschappen: Elektrische schroevendraaier
- Verwijder de afdekking van het bovenste scharnier
- Schroef het bovenste scharnier los
- Verwijder de afdekking van het bovenste scharnier (links)
- Verwijder het middelste scharnier
- Verwijder het onderste scharnier
- Monteer de voet van het scharnier
- Monteer het middelste scharnier
- Monteer het plaatje van het bovenste scharnier
- Monteer de afdekking van het bovenste scharnier
Wanneer een bepaald vochniveau is bereikt, gaan de HCS-filtervezels open, waardoor het vocht afneemt en vervolgens weer sluit.
Demo-modus
