MANUALE UTENTE HDW3618DNPB HAIER
DESCRIZIONE DEL PRODOTTO....117
Requisiti di spazio....117
UTILIZZO....118
Utilizzo....118
Temperatura personalizzata ....119
Funzione Super Cool....119
Funzione Super Freeze....120
Modalità Eco ....120
Funzione Holiday 120
Sbrinamento 121
Modalità demo 121
Codici di errore 121
USO DELLA FUNZIONE WiFi 122
Fase 1 122
Fase 2....122
Fase 3 122
Uso della funzione WiFi 123
REVERSIBILITÀ DELLO SPORTELLO....124

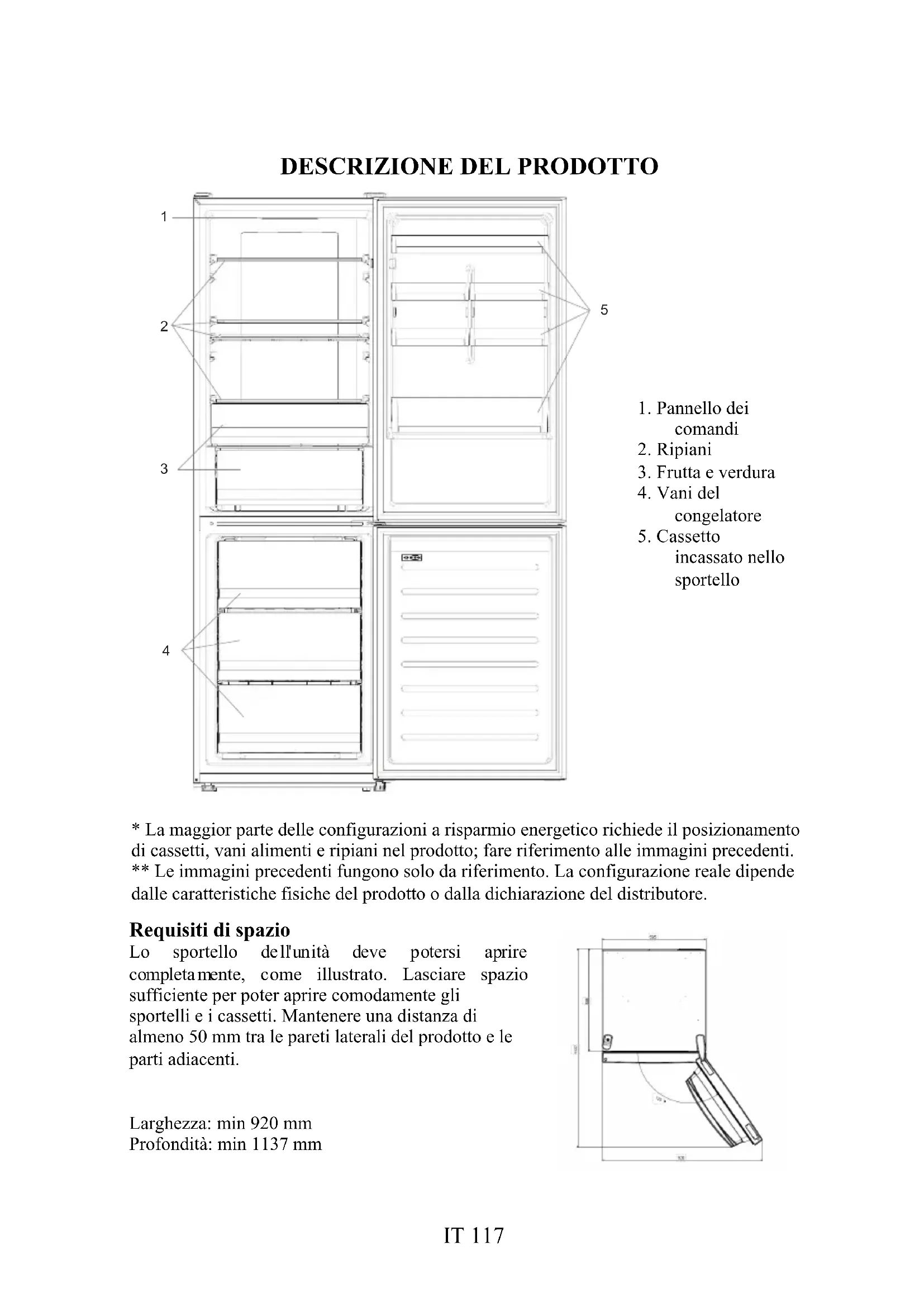

DESCRIZIONE DEL PRODOTTO
- Pannello dei comandi
- Ripiani
- Frutta e verdura
- Vani del congelatore
- Cassetto incassato nello sportello
* La maggior parte delle configurazioni a risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti. ** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o dalla dichiarazione del distributore.
Requisiti di spazio
Lo sportello dell'unità deve potersi aprire completamente, come illustrato. Lasciare spazio sufficiente per poter aprire comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50 mm tra le pareti laterali del prodotto e le parti adiacenti.
Larghezza: min 920 mm
Profondità: min 1137 mm
UTILIZZO
A. Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico B. Tasto WiFi: per attivare o disattivare la funzione WiFi C. Tasto Mode: per selezionare la funzione desiderata D. Tasto della temperatura: per selezionare la temperatura del frigorifero e del congelatore
a. Icona dell'area frigorifero/congelatore: indica quale vano dell'elettrodomestico è selezionato. b. Livelli di temperatura del congelatore: indicano la temperatura selezionata nel congelatore. c. Livelli di temperatura del frigorifero: indicano la temperatura selezionata nel frigorifero. d. Icona della temperatura personalizzata: indica se la temperatura è stata selezionata dall'app. e. Icona della modalità Eco: indica se è attivata la modalità Eco. f. Icona della funzione Holiday: indica se è attivata la funzione Holiday. g. Icona WiFi: indica se la funzione WiFi è attivata e se l'elettrodomestico è collegato.
Utilizzo
- Inserendo la spina, l'elettrodomestico si accende automaticamente. La temperatura viene impostata automaticamente a 4 °C nel frigorifero e a -18 °C nel congelatore.
- Per modificare la temperatura, tenere premuto il tasto della temperatura per 5 secondi; viene emesso un segnale acustico e l'icona del vano selezionato (frigorifero o congelatore) e tutti i LED della temperatura del vano corrispondente si accendono per 2 secondi; dopo 2 secondi, la selezione del vano è confermata. Con l'icona del vano selezionato accesa, premere rapidamente il tasto della temperatura per modificare la temperatura. Quando l'impostazione aumenta, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto della temperatura e si modifica la temperatura, viene emesso un segnale acustico; dopo 5 secondi, la selezione è confermata. Se non si effettuano altre operazioni per 30 secondi, l'area dell'icona del frigorifero o del congelatore si spegne, mentre i LED
delle temperature selezionate rimangono accesi. Premendo nuovamente il tasto della temperatura, si accende l'icona dell'ultimo vano selezionato (frigorifero o congelatore).
- In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.
- Per ripristinare l'impostazione predefinita, premere a lungo il tasto della temperatura e fare clic sul pulsante di accensione/spegnimento 5 volte (entro 5 secondi).
- In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4 °C. In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6~8 °C, in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 3~4 °C per evitare che il frigorifero si avvii e si arresti frequentemente.
Temperatura personalizzata
Dall'app è possibile personalizzare sia la temperatura del vano frigorifero che quella del vano congelatore. La temperatura può essere impostata con una sensibilità di 1 °C. È possibile selezionare una temperatura da 2 °C a 8 °C nel frigorifero, e da -16 °C a -24 °C nel congelatore.
Quando la temperatura viene selezionata dall'app, si accende l'icona della temperatura personalizzata e tutte le spie a LED della temperatura del vano interessato si spengono (ad esempio, se la temperatura del frigorifero viene selezionata dall'app, i LED da 2 °C a 8 °C si spengono; se la temperatura del congelatore viene selezionata dall'app, i LED da -16 °C a -24 °C si spengono).
Se viene personalizzata la temperatura in una sola area (congelatore o frigorifero), la selezione della temperatura dell'altra area non viene modificata e la spia a LED della temperatura selezionata di tale area rimane accesa. Ogni volta che si modifica la temperatura, viene emesso un segnale acustico.
Funzione Super Cool
È preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelera il raffreddamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Quando la funzione è attivata, la temperatura del frigorifero viene impostata automaticamente a 2 °C.
Utilizzo della funzione Super Cool:
- La funzione può essere attivata tenendo premuto a lungo il tasto della temperatura per selezionare il vano frigorifero, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Cool; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Cool è sempre acceso.
- Per uscire dalla funzione Super Cool, premere il tasto della temperatura o disattivare la funzione dall'app.
- La funzione Super Cool si disattiva automaticamente dopo 30 ore.
- Quando la funzione Super Cool si disattiva, l'icona del pannello di controllo si
spegne e viene ripristinato il livello di raffreddamento impostato precedentemente.
Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente.
Funzione Super Freeze
La funzione di congelamento rapido accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile attivare la funzione Super Freeze 24 ore prima dell'uso. Quando la funzione è attivata, la temperatura viene impostata automaticamente a -24 °C.
Utilizzo della funzione Super Freeze:
- La funzione può essere attivata premendo a lungo il tasto della temperatura per selezionare il vano congelatore, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Freeze; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Freeze è sempre acceso.
- Per uscire dalla funzione Super Freeze, premere il tasto della temperatura o disattivare la funzione dall'app.
- La funzione Super Freeze si disattiva automaticamente dopo 50 ore.
- Quando la funzione Super Freeze si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di congelamento impostato precedentemente.
Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente.
Modalità Eco
È possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. La modalità Eco imposta automaticamente la temperatura a 5 °C nel frigorifero e a -18 °C nel congelatore. Utilizzo della modalità Eco:
- La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona della modalità Eco (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona della modalità Eco è sempre accesa.
- Per uscire dalla modalità Eco, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
- Quando la modalità Eco si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.
Funzione Holiday
La funzione Holiday può essere utilizzata per ridurre il consumo energetico dell'elettrodomestico quando non viene utilizzato regolarmente. Quando si attiva la funzione, le spie a LED si spengono (anche se viene aperto lo sportello), il frigorifero si spegne e il congelatore continua a funzionare normalmente.
Utilizzo della funzione Holiday:
- La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona Holiday (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona Holiday è sempre accesa.
- Per uscire dalla funzione Holiday, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
- Quando la funzione Holiday si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.
Sbrinamento
Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.
HCS
Quando viene raggiunto un determinato livello di umidità, le fibre del filtro HCS si aprono facendo diminuire l'umidità, per poi richiudersi.
Modalità demo
Per entrare nella modalità demo, con il display sbloccato, tenere premuto il tasto SET e premere il tasto WiFi 5 volte entro 5 secondi. Per uscire dalla modalità demo, effettuare la stessa operazione o spegnere il frigorifero.
Codici di errore
- Errore di comunicazione
Se le spie [-16°C; -18°C; -20°C; -22°C; -24°C] del congelatore si accendono in sequenza, si è verificato un errore di comunicazione tra la scheda di controllo principale e la scheda del display. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica
- Ventola
Le spie [-16°C; -20°C; -22°C; -24°C] del congelatore lampeggiano simultaneamente se la ventola non funziona correttamente. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica
USO DELLA FUNZIONE WiFi
Fase 1
• Scaricare l'applicazione hOn
- Creare un account nell'app hOn o accedere se esiste già un account
• Per l'accoppiamento, seguire le istruzioni dell'app hOn
Uso della funzione WiFi
Se la funzione WiFi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in questo stato per 30 minuti. L'icona WiFi lampeggia e l'arruolamento del prodotto può cominciare.
- Seguire le istruzioni dell'app per configurare la funzione WiFi (v. sopra).
- Una volta configurata la funzione WiFi e stabilita la connessione, l'icona WiFi rimane sempre accesa.
- Dopo 30 minuti senza effettuare alcuna operazione, la modalità di configurazione WiFi si disattiva automaticamente.
- Se la funzione WiFi è già stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.
Per resettare la funzione WiFi, premere il tasto WiFi e il tasto SET per 2 secondi. Per disattivare la funzione WiFi, premere il tasto WiFi per 3 secondi.
Modulo radio - Dati tecnici
| Tasso di frequenza (OFR) | 2400 MHz-2843.5 MHz |
| Frequenze dei canali | 2412...2472 MHz(dimensione passo 5 MHz) |
| Massima potenza(EIRP) | 100 mW |
Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.
REVERSIBILITÀ DELLO SPORTELLO
Utensili necessari: Avvitatore elettrico
- Togliere il coperchio della cerniera superiore
- Svitare la cerniera superiore
- Rimuovere il coperchio della cerniera superiore (sinistra)
- Rimuovere la cerniera centrale
- Rimuovere la cerniera inferiore
- Montare il piedino della cerniera
- Montare la cerniera centrale
- Montare la piastra della cerniera superiore
- Montare il coperchio della cerniera superiore
