HASZNÁLATI ÚTMUTATÓ HDW3618DNPB HAIER
Egyéni hömérséklet....109
Wi-Fi használata 113
AJTÓ NYITÁSÁNAK VÁLTÁSA....114

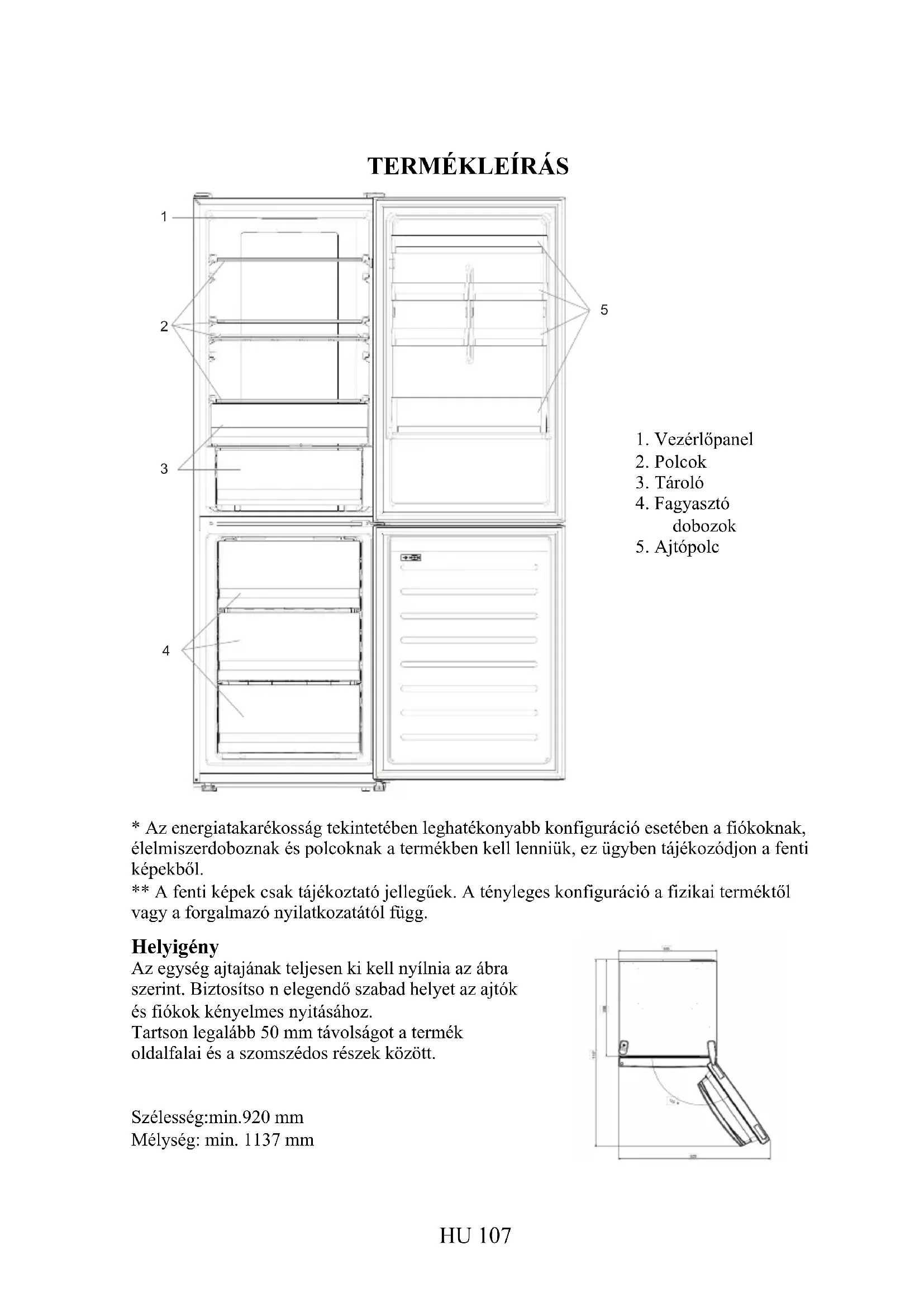

TERMÉKLEÍRÁS
2
3
4
5
- Vezérlőpanel
- Polcok
- Tároló
- Fagyasztó
dobozok
- Ajtópolc
* Az energiatakarékosság tekintetében leghatékonyabb konfiguráció esetében a fiókoknak, élelmiszerdoboznak és polcoknak a termékben kell lenniük, ez ügyben tájékozódjon a fenti képekböl.
** A fenti képek csak tájékoztató jellegűek. A tényleges konfiguráció a fizikai terméktől vagy a forgalmazó nyilatkozatától függ.
Helyigény
Az egység ajtajának teljesen ki kell nyílnia az ábra szerint. Biztosítso n elegendő szabad helyet az ajtók és fiókok kényelmes nyitásához.
Tartson legalább 50 mm távolságot a termék oldalfalai és a szomszédos részek között.
Szélesség:min.920 mm
Mélység: min. 1137 mm
A. BE/KI gomb, amely a készülék be- és kikapcsolására szolgál
B. Wi-Fi gomb, amely a Wi-Fi funkció be- és kikapcsolására szolgál
C. Mode gomb, amely a kívánt funkció kiválasztására szolgál
D. HÖM gomb, amely a hütöszekrény és fagyasztó hömérsékletének kiválasztására szolgál
a. Hütőszekrény/fagyasztó terület ikon, amely megmutatja, hogy a készülék melyik rekeszét választotta ki
b. Fagyasztó hömérsékleti szintek, amelyek visszajelzéssel szolgálnak a fagyasztó esetében kiválasztott hömérsékletről
c. Hütőszekrény hömérsékleti szintek, amelyek visszajelzéssel szolgálnak a kiválasztott hömérsékletröl
d. Egyéni hömérséklet ikon, amely megmutatja, hogy hömérsékletet az alkalmazás választotta-e ki
e. Eco mód ikon, amely visszajelzéssel szolgál ar vonatkozóan, hogy bekapcsolta-e az eco módot
f. Nyaralás funkció ikon, amely visszajelzéssel szolgál ar vonatkozóan, hogy bekapcsolta-e a nyaralás módot
g. Wi-Fi ikon, amely visszajelzéssel szolgál a Wi-működéséről és a készülék csatlakoztatott állapotáról
Használat
- Csatlakoztassa a készüléket, amely ekkor automatikusan bekapcsol. A hömérséklet gyárilag automatikusan 4 °C-ra van beállítva a hütöben és -18 °C-ra a fagyasztóban.
- A hömérséklet módosításához tartsa lenyomva 5 másodpercig a HÖM gombot, egy hangjelzés hallható ekkor, és a kiválasztott rekesz (hűtőszekrény vagy fagyasztó), illetve a megfelelő rekesz hömérséklet-jelző LED-jei bekapcsolnak 2 másodpercre, majd 2 másodpercet követően a rekesz kiválasztását megerősíti a készülék. Ha a kiválasztott rekesz ikonja világít, gyorsan nyomja meg a HÖM gombot a hömérséklet módosításához. Ahogy emelkedik a beállítás értéke, a megfelelő LED-jelzőfény bekapcsol. A HÖM gomb megnyomásakor és a hömérséklet változásakor hangjelzés hallható, 5 másodpercet követően a kiválasztást megerősíti a készülék.
Ha 30 másodpercig nem nyom meg semmilyen gombot, a hütőszekrény/fagyasztó ikon kikapcsol, míg a kiválasztott hömérsékletek LED-jei továbbra is világítanak. Amikor ismét megnyomja a HÖM gombot, a legutóbb kiválasztott rekesz (hütőszekrény vagy fagyasztó) ikonja világítani kezd.
- Áramkimaradás esetén a készülék az utolsó beállított hütési szintet állítja vissza.
- Az alapértelmezett beállítás visszaállításához tartsa lenyomva a Hőm gombot, és kattintson a BE/KI gombra 5 alkalommal (5 másodperc alatt)
- Normál üzemi körülmények között (tavasszal és összel) ajánlott a hömérsékletet 4 °C-ra állítani. Nyáron vagy magas környezeti hömérséklet esetén ajánlott a hömérsékletet 6-8 °C-ra beállítani, hogy a hütőszekrény és a fagyasztó hömérséklete megfelelő legyen, miközben csökken a hütőszekrény folyamatos üzemideje; télen alacsony környezeti hömérséklet esetén ajánlott a hömérsékletet 3-4 °C-ra állítani, hogy elkerülje a hütőszekrény gyakori beindítását/leállítását.
Egyéni hömérséklet
Az alkalmazásból beállíthat egyéni hőmérsékletet úgy a hűtőszekrényben, mint a fagyasztóban. A hőmérséklet 1 °C-os pontossággal állítható be. A hűtőszekrény esetében 2 °C és 8 °C között választhat, míg a fagyasztó esetében -16 °C és -24 °C között.
Amikor a hömérsékletet az alkalmazás választja ki, az egyéni hömérséklet ikon bekapcsol, miközben az összes LED jelzőfény az érintett rekesz esetében kikapcsol (vagyis ha a hütőszekrény hömérsékletét választja ki az alkalmazás, a 2 °C és 8 °C közötti hömérsékleteket jelző LED-ek kapcsolnak ki. Ha a fagyasztó hömérsékletét választja ki az alkalmazás, a 16 °C és -24 °C közötti hömérsékleteket jelző LED-ek kapcsolnak ki.)
Ha csak egy rekesz (fagyasztó vagy hütőszekrény) esetében állítja be az egyéni hőmérsékletet, a másik rekesz hőmérséklete nem módosul, és a kiválasztott hőmérsékletet jelző LED az adott rekesznél bekapcsolva marad. A hőmérséklet minden egyes módosításáról a készülék hangjelzéssel tájékoztat.
Super Cool funkció
Javasoljuk, hogy kapcsolja be a Super Cool funkciót, ha nagy mennyiségű élelmiszert kell tárolni (például vásárlás után). A Super Cool funkció felgyorsítja a friss élelmiszerek hütését, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha a funkció be van kapcsolva, a hütőszekrény hőmérséklete automatikusan 2 °C-ra módosul.
A Super Cool funkció használata:
- A funkció a HÖM lenyomva tartásával kapcsolható be, így kiválaszthatja a hütőszekrényt, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Cool ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Cool LED folyamatosan világít.
- A Super Cool funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
- A Super Cool funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja a 30 órát.
- Amikor a Super Cool funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szintet.
Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre
A szuperfagyasztás funkció felgyorsítja a friss élelmiszerek lefagyasztását, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha nagy mennyiségű élelmiszert kell fagyasztani, ajánlott a Super Freeze funkciót 24 órával korábban bekapcsolni, mielőtt behelyezné az élelmiszert. Ha a funkció be van kapcsolva, a hőmérséklete automatikusan - 24 °C-ra módosul.
A Super Freeze funkció használata:
- A funkció a HÖM lenyomva tartásával engedélyezhető, így kiválaszthatja a fagyasztót, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Freeze ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Freeze LED folyamatosan világít.
- A Super Freeze funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
- A Super Freeze funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja az 50 órát.
- Amikor a Super Freeze funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott fagyasztási szintet.
Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre
Eco mód
Az Eco mód aktiválásával optimalizálhatja a készülék teljesítményét, miközben a készülék optimális körülményeket biztosít az élelmiszer tárolásához. Az Eco mód automatikusan 5 °C-ra állítja be a hőmérsékletet a hűtőszekrényben, a fagyasztóban pedig -18 °C-ra Az Eco mód használata:
- A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg az Eco mód ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően az Eco mód ikon folyamatosan világít.
- Az Eco mód kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlópultról.
- Amikor az Eco mód kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.
Nyaralás funkció
A Nyaralás funkció a készülék energiafogyasztásának csökkentésére szolgál, amikor a készüléket nem használják a megszokott módon. A funkció engedélyezését követően a LED-es jelzőfények kikapcsolnak (még akkor is, ha az ajtó nyitva van), valamint a hütőszekrény kikapcsol, azonban a fagyasztó továbbra is üzemszerűen működik.
A Nyaralás funkció használata:
- A funkció bekapcsolható a vezérlópultról a „Mode” gomb megnyomásával, amíg a Nyaralás ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően a Nyaralás ikon folyamatosan világít.
- A Nyaralás funkció kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlópultról.
- Amikor a Nyaralás funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.
Leolvasztás
A hütöszekrény és a fagyasztórekeszek kiolvasztása automatikusan történik: nincs szükség felhasználói beavatkozásra.
HCS
Egy bizonyos nedvességszint elérésekor a HCS szürőszálak kinyílnak, ami a nedvesség csökkenését okozza, majd ismét bezáródnak.
Demo mód
A demo mód bekapcsolásához, feloldott kijelző mellett tartsa lenyomva a SET gombot, és nyomja le a WiFi gombot 5 alkalommal 5 másodpercen belül. A demo mód elhagyásához hajtsa végre ugyanazt a műveletet, vagy kapcsolja ki a hütőberendezést.
Hibakódok
• Kommunikációs hiba
[-16°C;-18°C;-20°C;-22°C;-24°C] a fagyasztó fényei egymás után bekapcsolnak, ami azt jelenti, hogy kommunikációs hiba történt a fő vezérlőtábla és a kijelzőlap között. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.
- Ventilátor
[-16°C;-20°C;-22°C;-24°C] a fagyasztó fényei egyszerre villognak, ha a ventilátor nem működik megfelelően. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.
WI-FI HASZNÁLATA
1. lépés
- Töltse le a hOn alkalmazást a megfelelő áruházból
- Hozza létre fiókját a hOn alkalmazásban, vagy jelentkezzen be, ha már van fiókja
- Kövesse a hOn alkalmazás párosításra vonatkozó utasításait
Wi-Fi használata
Ha a Wi-Fi módot még nem konfigurálta, amikor a hütőszekrény bekapcsol, a készülék automatikusan konfigurációs módba vált, és ebben az állapotban marad 30 percig. A Wi-Fi ikon villog, és kezdheti a termék regisztrálását.
- A Wi-Fi funkció konfigurálásához kövesse az alkalmazás utasításait (lásd fent)
- A Wi-Fi konfigurálása és a kapcsolat létrehozása után a Wi-Fi ikon bekapcsol és folyamatosan világít.
- Ha nem hajt végre semmilyen müveletet 30 percig, a Wi-Fi funkció automatikusan kilép a konfigurációs módból
- Ha a Wi-Fi funkciót már konfigurálta, ez automatikusan újracsatlakozik a konfigurációs adatoknak megfelelően.
A Wi-Fi alaphelyzetbe állításához nyomja meg és tartsa lenyomva a Wi-Fi billentyűt és a SET billentyűt 2 másodpercig.
A Wi-Fi funkció kikapcsolásához tartsa lenyomva a Wi-Fi gombot 3 másodpercig.
Rádiómodul - Műszaki adatok
| Frekvencia rátá (OFR) | 2400 MHz-2843.5 MHz |
| Csatorna frekvenciák | 2412...2472 MHz(lépés mérete 5 MHz) |
| Maximális teljesítmény(EIRP) | 100 mW |
A rádióberendezés típusa megfelel az irányelvnek 2014/53/EU.
AJTÓ NYITÁSÁNAK VÁLTÁSA
Szükséges szerszámok: Elektromos csavarhúzó
- Távolítsa el a felső zsanér burkolatát
- Csavarja ki a felső zsanért
- Távolítsa el a felső zsanér burkolatát (bal)
- Távolítsa el a középső zsanért
- Távolítsa el az alsó zsanért
- Szerelje fel a zsanér talprészét
- Szerelje fel a középső zsanért
- Szerelje fel a felső zsanérlemezt
- Szerelje fel a felső zsanér burkolatát
