MANUAL DE USUARIO HDW3618DNPB HAIER
DESCRIPCIÓN DEL PRODUCTO......67
Requisitos de espacio....67
USO 68
Uso 68
Temperatura personalizada ....69
Función Súper Fresco....69
Función Súper Congelación....70
Modo Eco 70
Función Vacaciones 70
Descongelación 71
Modo Demo 71
Códigos de error....71
USO DEL WI-FI 72
Paso 1 72
Paso 2 72
Paso 3 72
Uso del Wi-Fi....73
REVERSIBILIDAD DE LA PUERTA....74

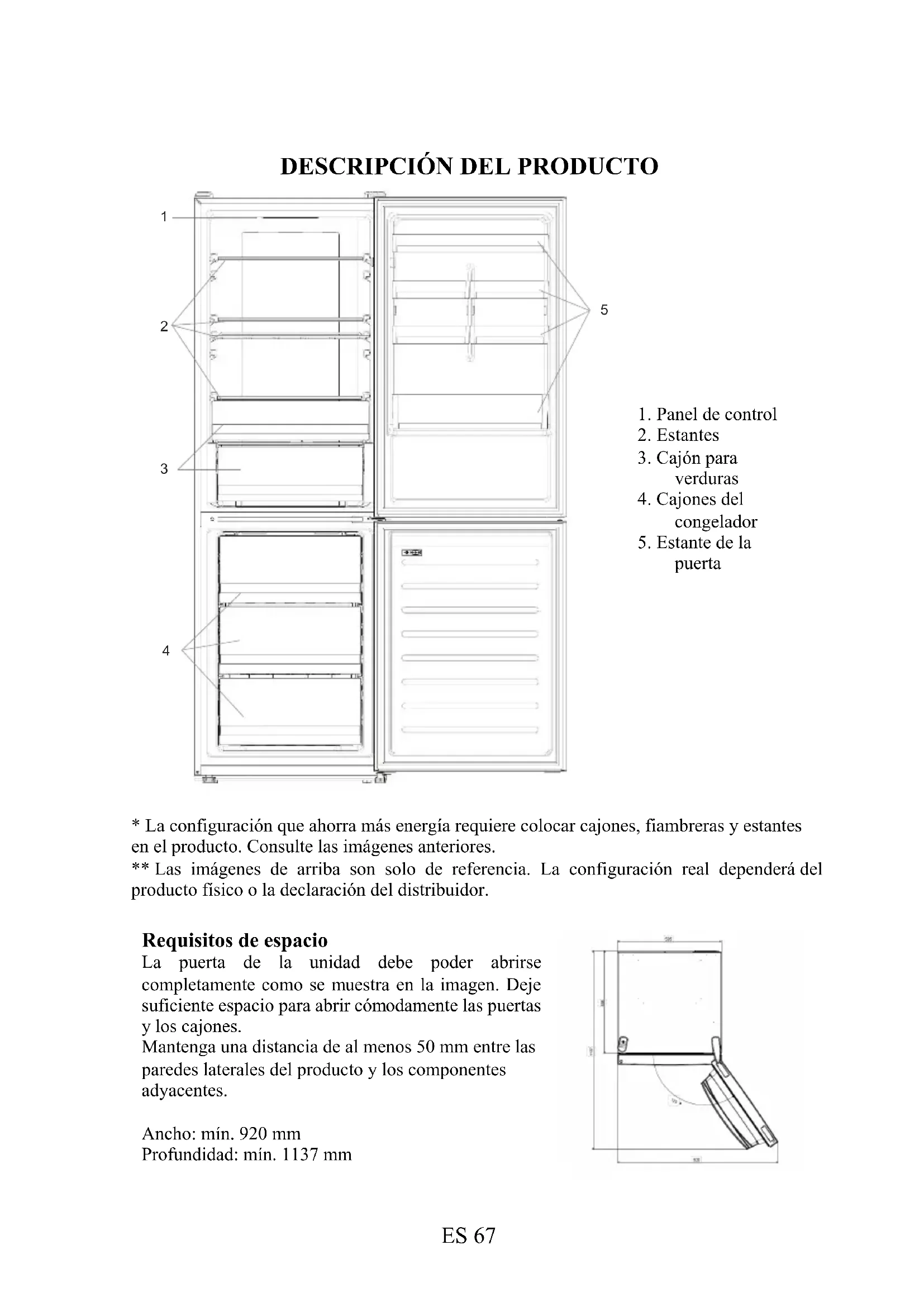

DESCRIPCIÓN DEL PRODUCTO
2
3
4
5
- Panel de control
- Estantes
- Cajón para verduras
- Cajones del
congelador
- Estante de la
puerta
* La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el producto. Consulte las imágenes anteriores.
** Las imágenes de arriba son solo de referencia. La configuración real dependerá del producto físico o la declaración del distribuidor.
Requisitos de espacio
La puerta de la unidad debe poder abrirse completamente como se muestra en la imagen. Deje suficiente espacio para abrir cómodamente las puertas y los cajones.
Mantenga una distancia de al menos 50 mm entre las paredes laterales del producto y los componentes adyacentes.
Ancho: mín. 920 mm
Profundidad: mín. 1137 mm
30
φ
40°
50°
USO
g.
WiFi
icono
f.
Icono de
vacaciones
e.
Icono
Modo Eco
d.
Temp-by-app
icono
c.
Temp
refrigerador
b.
Temp
congelador
a.
FR/FZ
icono
D.
TEMP
Tecla
C.
MODE
Tecla
B.
WiFi
Tecla
A.
ON/OFF
Tecla
A. Tecla de ENCENDIDO/APAGADO, sirve para encender y apagar el electrodoméstico.
B. Tecla Wi-Fi, sirve para activar/desactivar el Wi-Fi.
C. Tecla Mode, sirve para seleccionar la función deseada.
D. Tecla TEMP, sirve para seleccionar la temperatura del frigorífico y el congelador.
a. Icono de la zona de frigorífico / congelador, que indica qué compartimento del aparato está seleccionado.
b. Niveles de temperatura del congelador, que indica la temperatura seleccionada en el congelador.
c. Niveles de temperatura del frigorífico, indicando la temperatura seleccionada en el frigorífico.
d. Icono de temperatura personalizado, que indica si la temperatura ha sido seleccionada mediante la aplicación.
e. Icono del modo Eco, que indica si el modo eco está activado.
f. Icono de la función de vacaciones, que indica si la función de vacaciones está activada.
g. Icono Wi-Fi, que indica si el Wi-Fi está habilitado y el electrodoméstico está conectado.
Uso
- Enchufe el electrodoméstico, se encenderá automáticamente. La temperatura se ajustará automáticamente a 4 °C en el frigorífico y a -18 °C en el congelador.
- Para cambiar la temperatura, mantenga pulsada la tecla TEMP durante 5 segundos hasta que se emita una señal acústica y el icono del compartimento seleccionado (frigorífico o congelador), así como todos los LEDs de temperatura del compartimento correspondiente se enciendan durante 2s, después de 2s se confirma la selección del compartimento correspondiente. Con el icono del compartimento encendido, pulse rápidamente la tecla TEMP para cambiar la temperatura. Cuando aumente el ajuste, se encenderá el LED correspondiente. Cada vez que se pulsa la tecla TEMP y se modifica la temperatura, se emite una señal acústica y después de 5 segundos se confirma la selección. Después de 30 segundos sin realizar ninguna operación, se apaga el icono de la zona de frigorífico/congelador, mientras que los LEDs de las temperaturas seleccionadas permanecen encendidos. Si volvemos a tocar la tecla TEMP, se enciende el icono de la última zona
seleccionada (frigorífico o congelador).
- En caso de interrupción de la energía, se restablecerá el último nivel de refrigeración.
- Para restablecer el ajuste por defecto, mantenga pulsada la tecla Temp y haga clic en el botón ENCENDIDO/APAGADO 5 veces (en 5 segundos).
- Bajo condiciones de funcionamiento normales (en primavera y otoño), se recomienda ajustar la temperatura a 4 °C. En verano o cuando la temperatura ambiente es alta, se recomienda ajustar la temperatura a 6\~8 °C, a fin de garantizar la temperatura del frigorífico y del congelador y reducir el tiempo de funcionamiento continuo del frigorífico. En invierno o cuando la temperatura ambiente es baja, se recomienda ajustar la temperatura a 3\~4 °C para evitar arranques y paradas frecuentes del frigorífico.
Temperatura personalizada
Desde la aplicación es posible personalizar la temperatura tanto del frigorífico como del congelador. La temperatura se puede ajustar con una sensibilidad de 1 °C. Es posible seleccionar una temperatura de entre 2 °C y 8 °C en el frigorífico, y de entre -16 °C y -24 °C en el congelador.
Si la temperatura ha sido seleccionada a través de la aplicación, se enciende el icono de la temperatura personalizada, mientras que se apagan todos los LEDs de temperatura del compartimento afectado (por ejemplo, si se selecciona la temperatura del frigorífico desde la aplicación, están apagados los LEDs de 2 °C a 8 °C. Si se selecciona la temperatura del congelador desde la aplicación, se apagarán los LEDs de -16 °C a -24 °C).
Si sólo una de las zonas (congelador o frigorífico) tiene la temperatura personalizada, la selección de temperatura de la otra zona no se modifica y el LED de la temperatura seleccionada de esa zona permanece encendido. Cada vez que se cambia la temperatura se emite una señal acústica.
Función Súper Fresco
Se recomienda activar la función Súper Fresco si se debe guardar una gran cantidad de alimentos (por ejemplo, después de la compra). La función Súper Fresco acelera el enfriamiento de los alimentos frescos y protege las mercancías almacenadas de un calentamiento indeseado. Cuando la función está activada, la temperatura del frigorífico se ajusta automáticamente a 2 °C.
Cómo utilizar la función Súper Fresco:
- La función puede activarse manteniendo pulsada la tecla TEMP para seleccionar el compartimento del frigorífico y, a continuación, pulsando rápidamente la tecla TEMP hasta que se encienda el led del icono Súper Fresco, o bien puede activarse también desde la aplicación. Cuando la función está activada, el LED Súper Fresco se queda encendido.
- Para salir de la función Súper Fresco, pulse la tecla TEMP o apáguela desde la aplicación.
- La función Súper Fresco finaliza automáticamente si la función ha permanecido más de 30 horas en funcionamiento.
- Cuando finaliza la función Súper Fresco, se apaga el icono del panel de control y se restablece el nivel de refrigeración previamente ajustado.
Nota: La función Súper Fresco y Súper Congelación no pueden activarse simultáneamente.
Función Súper Congelación
La función de súper congelación acelera el enfriamiento de los alimentos frescos y protege los productos almacenadas de un calentamiento indeseado. Si se debe congelar una gran cantidad de alimentos, se recomienda activar la función Súper Congelación 24 horas antes de su uso. Cuando la función está activada, la temperatura se ajusta automáticamente a -24 °C.
Cómo utilizar la función Súper Congelación:
- la función puede activarse manteniendo pulsada la tecla TEMP para seleccionar el compartimento del congelador, y luego rápidamente pulsando la tecla TEMP hasta que se encienda el icono Súper Congelación, o bien puede activarse también desde la aplicación. Cuando la función está activada, el LED Súper Congelación se queda encendido.
- Para salir de la función Súper Congelación, pulse la tecla TEMP o apáguela desde la aplicación.
- La función Súper Congelación finaliza automáticamente cuando la función se ha ejecutado durante más de 50 horas.
- Cuando finalice la función Súper Congelación, se apaga el icono del panel de control y se restablece el nivel de refrigeración previamente ajustado.
Nota: La función Súper Fresco y Súper Congelación no pueden activarse simultáneamente.
Modo Eco
El modo Eco puede activarse para optimizar el rendimiento del aparato, obteniendo al mismo tiempo la mejor conservación de los alimentos. El modo Eco ajustará automáticamente la temperatura a 5 °C en la nevera y a -18 °C en el congelador.
Cómo utilizar el modo Eco:
- La función se puede activar desde el panel de control pulsando la tecla "mode" hasta que se encienda el icono del modo Eco (una señal acústica confirma la selección), o también seleccionando la función desde la aplicación. Cuando la función está activada, el icono del modo Eco se queda encendido.
- Para salir del modo Eco, puede apagarlo desde la aplicación o elegir otra función desde el panel de control.
- Cuando finaliza el modo Eco, se apaga el icono del panel de control y se restablecen los niveles de refrigeración previamente ajustados.
Función Vacaciones
La función de vacaciones puede utilizarse para reducir el consumo de energía del electrodoméstico, si éste no se utiliza con regularidad. Cuando la función está activada, las luces LED estarán apagadas (incluso si la puerta está abierta) y el frigorífico estará apagado, mientras que el congelador seguirá funcionando normalmente.
Cómo utilizar la función Vacaciones:
- La función se puede activar desde el panel de control pulsando la tecla "mode" hasta que se encienda el icono de vacaciones (una señal acústica confirma la selección), o también seleccionando la función desde la aplicación. Cuando la función está activada, el icono de vacaciones se mantiene siempre encendido.
- Para salir de la función Vacaciones, puede apagarla desde la aplicación o elegir otra función desde el panel de control.
- Cuando finaliza la función Vacaciones, se apaga el icono del panel de control y se restablecen los niveles de refrigeración previamente ajustados.
Descongelación
La descongelación de los compartimentos frigorífico y congelador se realiza
automáticamente: no se requiere ninguna operación manual.
HCS
Cuando se alcanza un cierto nivel de humedad, las fibras del filtro HCS se abren causando que la humedad disminuya y luego se cierren de nuevo.
Modo Demo
Para entrar en el modo de demostración, con la pantalla desbloqueada, mantenga pulsada
la tecla SET y pulse la tecla Wi-Fi 5 veces en 5 segundos. Para salir del modo de
demostración, realice la misma operación o apague el frigorífico.
Códigos de error
- Error de comunicación
Si se encienden secuencialmente los LEDs de [-16 °C;-18 °C;-20°C;-22 °C;-24 °C] en el congelador, significa que se ha producido un error de comunicación entre la placa de control principal y la placa de la pantalla. Póngase en contacto con el servicio de asistencia técnica para que le ayuden a resolver el problema
- Ventilador
Los LEDs [-16 °C;-20 °C;-22 °C;-24 °C] del congelador parpadean simultáneamente si el ventilador no funciona correctamente. Póngase en contacto con el servicio de asistencia técnica para que le ayuden a resolver el problema
USO DEL WI-FI
Paso 1
- Descargue la aplicación hOn de la tienda de aplicaciones.
- Cree su cuenta en la aplicación hOn o inicie sesión si ya tiene una.
- Siga las instrucciones de emparejamiento en la aplicación hOn.
Uso del Wi-Fi
Si aún no se ha configurado el Wi-Fi, al encender el frigorífico, éste entrará automáticamente en el modo de configuración y mantendrá este estado durante 30 minutos. El icono Wi-Fi parpadea y puede iniciarse el registro del producto.
- Siga las instrucciones de la aplicación para configurar el Wi-Fi (véase más arriba).
- Una vez que se ha configurado el Wi-Fi y se ha establecido la conexión, el icono Wi-Fi se mantiene encendido con una luz fija.
- Después de 30 minutos sin realizar ninguna operación, se saldrá automáticamente del modo de configuración Wi-Fi.
- Si el Wi-Fi ya ha sido configurado, se reconectará automáticamente de acuerdo con la información de configuración.
Para restablecer el Wi-Fi, pulse la tecla Wi-Fi y la tecla SET durante 2 segundos.
Para apagar el Wi-Fi, pulse la tecla Wi-Fi durante 3 segundos.
Módulo de radio - Datos técnicos
| Frecuencia / Proporción (OFR) | 2400 MHz-2843.5 MHz |
| Frecuencias de canal | 2412...2472 MHz(Numero de pie 5 MHz) |
| Poder maximo(EIRP) | 100 mW |
El tipo de equipo de radio cumple con la Directiva 2014/53/EU.
REVERSIBILIDAD DE LA PUERTA
Herramientas necesarias: Destornillador eléctrico
- Retire la tapa de la bisagra superior.
- Desenrosque la bisagra superior.
- Retire la tapa de la bisagra superior (izquierda).
- Retire la bisagra central.
- Retire la bisagra inferior.
- Monte el pie de la bisagra.
- Monte la bisagra central.
- Monte la placa de la bisagra superior.
- Monte la tapa de la bisagra superior.
