748850 - Elektrische lier SILVERLINE - Gratis gebruiksaanwijzing en handleiding

Merk	Silverline
Model	748850
Producttype	Elektrische lier voor het vrijmaken van voertuigen
Voedingsspanning	12 V gelijkstroom
Motorvermogen	1,1 pk (12 V)
Maximale ingangsstroom	120 A
Maximale trekkracht (1e laag)	900 kg (2000 lb)
Trekkracht (4e laag)	531 kg (1169 lb)
Kabeldiameter	4,8 mm
Breekkracht kabel	> 1870 N/mm²
Totale kabellengte	11 m (36 ft) in 4 lagen
Haakopening	18 mm
Vrije spoel	Geactiveerd door koppelingshendel
Beveiligingsinrichting	Stroomonderbreker
Lengte meegeleverde voedingskabels	1,6 m
Afmetingen (L x B x H)	300 x 110 x 109 mm
Gewicht	6,8 kg
Beoogd gebruik	Vrijmaken van voertuigen, laden/lossen van boten op aanhangwagens
Hoofdfuncties	Afstandsbediening met knoppen voor oprollen/afrollen, handmatige koppeling, multidirectionele kabelgeleider met rollen
Vereiste veiligheidsuitrusting	Veiligheidsbril, handschoenen, gehoorbescherming, nauwsluitende kleding
Onderhoud	Regelmatig smeren van bewegende delen en de kabel, inspectie voor elk gebruik
Reiniging	Vochtige doek en milde reiniger; geen oplosmiddelen gebruiken
Garantie	3 jaar (online registratie binnen 30 dagen)
Reserveonderdelen en repareerbaarheid	Reparatie door erkend Silverline-servicecentrum; onderdelen beschikbaar op toolsparesonline.com

Veelgestelde vragen - 748850 SILVERLINE

Wat is de maximale trekkracht van deze lier?

De maximale capaciteit is 900 kg (2000 lb) op de eerste laag kabel. Deze capaciteit neemt af naarmate de kabel over meerdere lagen wordt gewikkeld (bijv.: 531 kg op de 4e laag).

Hoe installeer ik de lier op mijn voertuig?

Monteer de beugel op de lierbevestiging, bevestig vervolgens de hele set op een daarvoor bestemd montagepunt van het voertuig (chassis) met de meegeleverde bouten. Monteer nooit op de bumper of carrosserie.

Kan de lier worden gebruikt om een last verticaal te hijsen?

Nee, deze lier is uitsluitend ontworpen voor horizontale bewegingen. Gebruik hem niet om voorwerpen of personen te hijsen.

Hoe sluit ik de lier aan op de accu van het voertuig?

Koppel eerst de accu los. Sluit de positieve en negatieve kabels aan op de overeenkomstige aansluitingen van de lier, vervolgens op de accuklemmen. Laat de motor draaien tijdens gebruik om overmatige ontlading te voorkomen.

Wat te doen als de kabel in de verkeerde richting oprolt?

Controleer of de kabel in de juiste richting op de trommel is geïnstalleerd (moet van onderen in/uit gaan) en of de liermontage correct op de beugel is gemonteerd. Indien nodig demonteren en opnieuw installeren.

Hoe onderhoud ik de kabel van de lier?

Inspecteer de kabel voor elk gebruik op vervorming, rafels of corrosie. Smeer hem regelmatig en vervang hem als draden gebroken zijn of de kabel vervormd is.

Kan ik de lier in de regen gebruiken?

Nee, de lier mag niet worden blootgesteld aan regen of vocht. Dit kan een elektrische schok veroorzaken of het apparaat beschadigen.

Hoe de kabel correct oprollen?

Gebruik de afstandsbediening om langzaam op te rollen, terwijl u de kabel met de hand (met handschoenen) begeleidt voor een gelijkmatige en overlappende winding. Vermijd dat de kabel zich ophoopt nabij de trommel.

Wat te doen bij oververhitting van de motor?

Stop onmiddellijk met gebruik en laat de lier afkoelen. Controleer of de belasting de nominale capaciteit niet overschrijdt en of de accu voldoende is opgeladen. De ingebouwde stroomonderbreker kan de voeding uitschakelen bij overbelasting.

Heeft de lier garantie?

Ja, Silverline biedt 3 jaar garantie op voorwaarde dat het product binnen 30 dagen na aankoop wordt geregistreerd op silverlinetools.com. Bewaar uw factuur als aankoopbewijs.

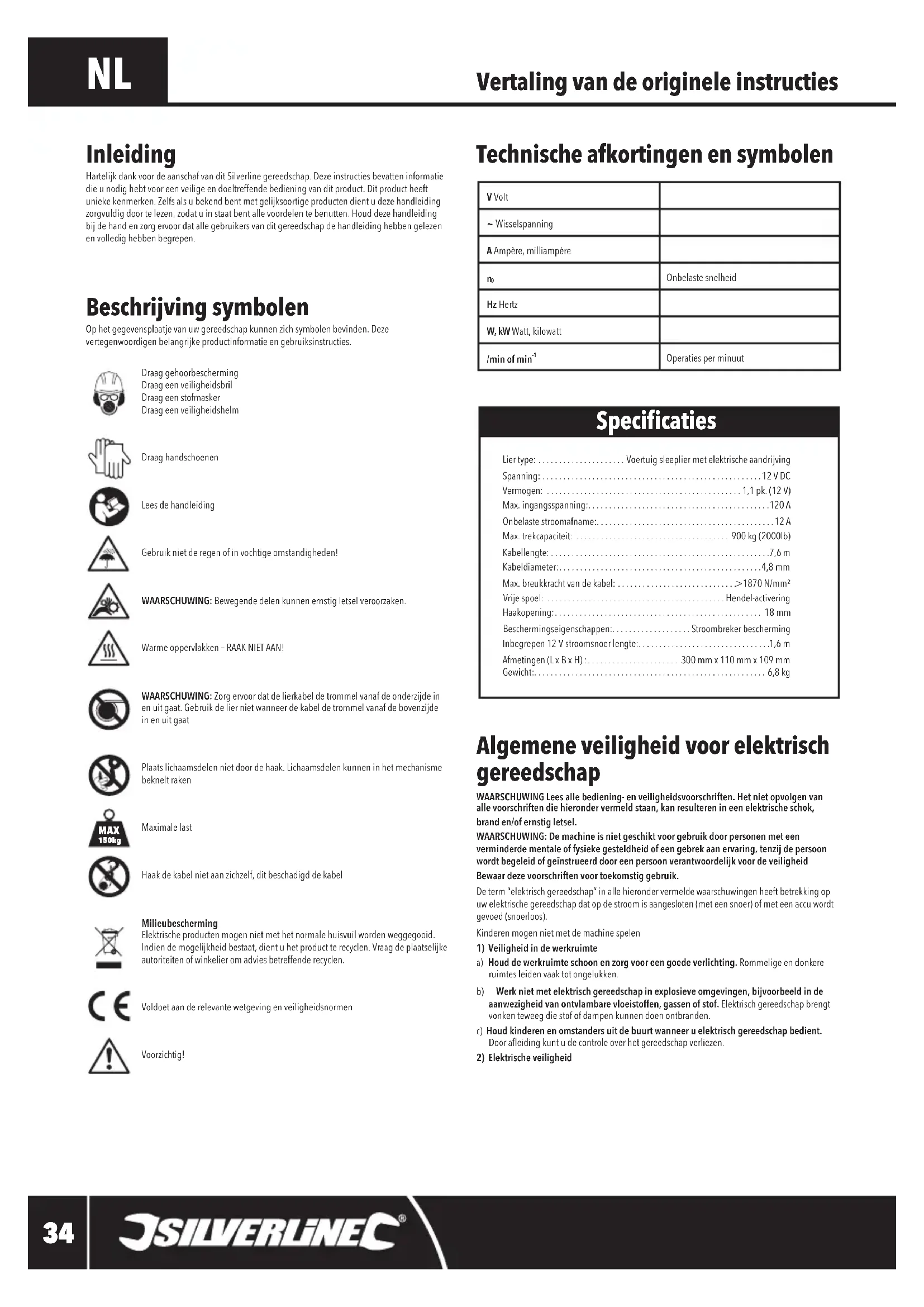

GEBRUIKSAANWIJZING 748850 SILVERLINE

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik niet de regen of in vochtige omstandigheden!

WAARSCHUWING: Bewegende delen kunnen ernstig letsel veroorzaken.

WAARSCHUWING: Zorg ervoor dat de lierkabel de trommel vanaf de onderzijde in en uit gaat. Gebruik de lier niet wanneer de kabel de trommel vanaf de bovenzijde in en uit gaat

Plaats lichaamsdelen niet door de haak. Lichaamsdelen kunnen in het mechanisme beknelt raken

Maximale last

Haak de kabel niet aan zichzelf, dit beschadigd de kabel

Milieubescherming

Elektrische producten mogen niet met het normale huisvuil worden weggegooid. Indien de mogelijkheid bestaat, dient u het product te recyclen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Voldoet aan de relevante wetgeving en veiligheidsnormen

Voorzichtig!

Technische afkortingen en symbolen

V Volt
~ Wisselspanning
A Ampère, milliampère
n_0	Onbelaste snelheid
Hz Hertz
W, kW Watt, kilowatt
/min of min ^-1	Operaties per minuut

Specificaties

Lier type: Voertuig sleeplier met elektrische aandrijving

Spanning: 12 V DC

Vermogen: 1,1 pk. (12 V)

Max. ingangsspanning:....120 A

Onbelaste stroomafname: 12 A

Max. trekcapaciteit: 900 kg (2000lb)

Kabellengte: 7,6 m

Kabeldiameter: 4.8 mm

Max. breukkracht van de kabel: >1870 N/mm²

Vrije spoel: Hendel-activering

Haakopening: 18 mm

Beschermingseigenschappen:.... Stroombreker bescherming

Inbegrepen 12 V stroomsnoer lengte:....1,6 m

Afmetingen (L x B x H): 300 mm x 110 mm x 109 mm

Gewicht: 6,8 kg

Algemene veiligheid voor elektrisch gereedschap

WAARSCHUWING Lees alle bediening- en veiligheidsvoorschriften. Het niet opvolgen van alle voorschriften die hieronder vermeld staan, kan resulteren in een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke gesteldheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid

Bewaar deze voorschriften voor toekomstig gebruik.

De term "elektrisch gereedschap" in alle hieronder vermelde waarschuwingen heeft betrekking op uw elektrische gereedschap dat op de stroom is aangesloten (met een snoer) of met een accu wordt gevoed (snoerloos).

Kinderen mogen niet met de machine spelen

1) Veiligheid in de werkruimte
a) Houd de werkruimte schoon en zorg voor een goede verlichting. Rommelige en donkere ruimtes leiden vaak tot ongelukken.
b) Werk niet met elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap brengt vonken teweeg die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt wanneer u elektrisch gereedschap bedient. Door afleiding kunt u de controle over het gereedschap verliezen.
2) Elektrische veiligheid

a) De stekkers van het elektrische gereedschap moeten passen bij het stopcontact. Pas de stekker niet aan. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Het gebruik van ongewijzigde stekkers en passende stopcontacten vermindert het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals pijpen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden. Wanneer elektrisch gereedschap nat wordt, neemt het risico op een elektrische schok toe.
d) Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Een beschadigde of in de knoop geraakte snoer verhoogt het risico op een elektrische schok toe.
e) Wanneer u elektrisch gereedschap buiten gebruikt, maak dan gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis om het risico op een elektrische schok te verminderen.
f) Indien het onvermijdelijk is elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruik dan een energiebron met een aardlekschakelaar (Residual Currency Device). Het gebruik van een RCD vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf alert en gebruik uw gezonde verstand wanneer u elektrisch gereedschap bedient. Gebruik het elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed bent van drugs, alcohol of medicijnen. Onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig letsel.
b) Maak gebruik van persoonlijke bescherming. Draag altijd een veiligheidsbril. Passende bescherming voor de omstandigheden, zoals een stofmasker, niet-slippende veiligheidsschoenen een helm of gehoorbescherming, vermindert het risico op persoonlijk letsel.
c) Zorg ervoor dat het apparaat niet per ongeluk wordt gestart. Controleer of de schakelaar in de 'uit' stand staat voordat u de stekker in het stopcontact steekt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aansluiten op de stroom van elektrisch gereedschap met de schakelaar ingeschakeld kan tot ongelukken leiden.
d) Verwijder alle stel- of moersleutels voordat u het elektrische gereedschap inschakelt. Een moer- of stelsleutel die zich op een draaiend onderdeel van het elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik niet te ver. Blijf altijd stevig en in balans staan. Zo houdt u meer controle over het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en los hangende haren kunnen vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en stofverzameling worden meegeleverd, sluit deze dan aan en gebruik deze op de juiste wijze. Het gebruik van deze onderdelen kan het risico op stof gerelateerde ongelukken verminderen.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer elektrisch gereedschap niet. Gebruik elektrisch gereedschap dat geschikt is voor het werk dat u wilt uitvoeren. Geschikt elektrisch gereedschap werkt beter en veiliger op een passende snelheid.
b) Gebruik het elektrische gereedschap niet als de schakelaar van het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet bediend kan worden met de schakelaar is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact voordat u instellingen aanpast, toebehoren verwisselt of het elektrische gereedschap opbergt. Dergelijke voorzorgsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat mensen die niet bekend zijn met het elektrische gereedschap of met deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van onervaren gebruikers.
c) Onderhoud uw elektrisch gereedschap. Controleer op foutieve uitlijning of het vastslaan van bewegende delen, gebroken onderdelen en elke andere afwijking die de werking van het elektrische gereedschap zou kunnen beïnvloeden. Indien het elektrische gereedschap beschadigd is, moet u het laten repareren voordat u het weer gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe messen slaan minder snel vast en zijn gemakkelijker te bedienen.
g) Gebruik het elektrische gereedschap, de accessoires en onderdelen, etc. volgens deze instructies en volgens bestemming voor het specifieke type elektrisch gereedschap, en houd daarbij rekening met de werkomstandigheden en het uit te voeren werk. Gebruik van elektrisch gereedschap voor werkzaamheden die verschillen van die waarvoor het apparaat bestemd is, kan leiden tot gevaarlijke situaties.

5) Accu machine gebruik en onderhoud

a) Laad de accu enkel met de door de fabrikant gespecificeerde accu op. Het gebruik van een accu, geschikt voor één accusoort, voor een andere accusoort resulteert mogelijk in brand

b) Gebruik accu machines enkel met specifiek bedoelde accu's. Het gebruik van andere accu's resulteert mogelijk in persoonlijk letsel en brand

c) Wanneer een accu niet gebruik is, houdt u deze uit de buurt van metalen voorwerpen als paperclips, munten, spijkers, schroeven, etc. Het kortsluiten van een accu resulteert mogelijk in brand
d) Misbruik van de accu resulteert mogelijk in vloeistof uitstoot. Voorkom contact. Spoel, wanneer contact plaatsgevonden heeft, onmiddellijk met water. Wanneer de vloeistof in uw ogen terecht komt zoekt u onmiddellijk medische hulp. Accuvloeistoffen veroorzaken mogelijk irritatie en brandend gevoel
a) Laat uw elektrische gereedschap onderhouden door een gekwalificeerde vakman en gebruik alleen identieke vervangstukken. Zo bent u er zeker van dat de veiligheid van het elektrische gereedschap gewaarborgd blijft.

6) Onderhoud

Elektrische voertuig treklier veiligheid

WAARSCHUWING: Gebruik de lier niet voor het trekken van vaste of belemmerde ladingen

a) De lier dient enkel door getrainde personen gebruikt te worden. Gebruik de lier niet wanneer u niet bekend bent met de juiste gebruikswijze en eigenschappen. Lees de volledige handleiding door voordat u de lier gebruikt

b) Gebruik de handleiding als referentie. Gebruik de lier niet voor doeleinden die niet beschreven zijn in deze handleiding

c) Zorg ervoor dat de kabel juist op- en afgerold wordt. Zorg ervoor dat de kabel op uniforme wijze opgerold wordt. Wanneer de kabel onjuist opgerold wordt, rolt u de kabel af en begint u opnieuw
d) Zorg ervoor dat de kabel strak gespannen is voordat u de last verplaatst. De last dient niet te bewegen voordat de kabel juist gespannen is. Wanneer de last beweegt met een losse kabel komt de treklier onder onnodige spanning te staan, wat de gebruiker en omstanders in gevaar brengt
e) Gebruik de treklier niet met lasten die de maximale capaciteit van de lier overschrijden. Verwijs naar de specificaties voor de specifieke lastcapaciteit

f) Gebruik de treklier niet voor korte inspanningen, kort achter elkaar. Dit kan de motor erg snel overbelasten wat mogelijk resulteert in persoonlijk letsel voor de gebruiker en omstanders

g) Gebruik de treklier nooit als rateltakel of voor het slepen van een ander voertuig. Langdurige lasten veroorzaken beschadiging aan de interne onderdelen

h) Gebruik de treklier niet voor het trekken/verplaatsen van personen of dieren. Het bevestigen van personen/dieren op de treklier kan resulteren in ernstig letsel

i) Bevestig voorwerpen nooit verticaal. De treklier is enkel geschikt voor het verplaatsen van horizontale ladingen

j) Niet-goedgekeurde accessoires dienen niet gemodificeerd of op de treklier aangesloten te worden. Het aanpassen van de treklier door middel van het bevestigen van ongeschikte accessoires is uiterst gevaarlijk

k) De treklier dient goed onderhouden te worden. Check voor elk gebruik op schade en slijtage. Omdat de treklier onder zware lasten komt te staan is regelmatig checken erg belangrijk

1) De kabel dient niet belast te worden wanneer deze volledig uitgerold is. Zorg ervoor dat de kabel minimaal 4 keer om de spoel gewikkeld is
m) Ga tijdens het gebruik de van de treklier niet tussen de lier en de last staan. Houd uzelf en omstanders tijdens gebruik uit de lijn van de kabel
n) Beveilig de last na gebruik van de treklier. De treklier is niet voorzien van een vergrendelmechanisme en is niet ontworpen voor het dragen van lasten voor lange periodes
o) Bij het laden van een boot op een boottrailer zonder rollers, zorgt u ervoor dat de trailer volledig onder water staat. Probeer boten niet op trailers te trekker wanneer de trailer uit het water staat

p) Beveilig het voertuig waarop de treklier bevestigd is met gebruik van wielkeggen. Vertrouw niet enkel op de handrem

q) Bewegende onderdelen dienen goed gesmeerd te worden. Maak de liersamenstelling regelmatig schoon en smeer deze; Onderdelen als de kabel, de haak, de lagers en de versnellingsbak dienen te alle tijde gesmeerd te zijn

r) Wanneer u de takel permanent op de accu van een voertuig aangesloten houdt, loopt de accu mogelijk volledig leeg. Zonder het gebruik van een ingebouwde schakeldoos trekt de takel constant stroom van de voertuigaccu. Om de constante stroomvraag van de takel te stoppen, installeert u een elektrische relais of ontkoppeld u de takel van de accu wanneer de takel niet gebruikt wordt en geeft u de accu genoeg tijd om op te laden

Let op: Wanneer u de takel automatisch in en uit wilt laten schakelen wanneer de motor in- en uitgeschakeld wordt, gebruikt u een relais met zekering zodat een stroomkring met lage stroomsterkte een hoge stroomsterkte aansluiting die direct aangesloten is op de accu in en uit kan schakelen

Onderdelenlijst

1. Negatieve accuaansluiting
2. Positieve accuaansluiting
3. Handcontroller
4. Intrekknop
5. Verlengknop
6. Positief contact
7. Negatief contact
8. Miersamenstelling
9. aak
10. Haakopening
11. Frommel
12. Koppeling hendel
13. Kabel
14. Beugel montagevoe
15. Liersamenstelling montagegat
16. Voertuig montagegat
17. Montagebeugel
18. Rolgeleider montagepunt
19. Rolgeleider
20. Positieve aansluiting
21. Negatieve aansluiting

Gebruiksdoel

Op voertuig te monteren elektrische treklier voor middelzware doeleinden. Aangedreven door een 12 V DC stroombron als die in een moderne auto. Geschikt voor het ophalen van kleine auto's boten en quads

Let op: De treklier dient enkel gebruikt te worden voor het trekken van voertuigen en het ophalen of verlagen van boten van trailers

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

WAARSCHUWING: Bij het gebruik van de treklier is het dragen van beschermende handschoenen aanbevolen. Zo voorkomt u snede in de handen en ander persoonlijk letsel

WAARSCHUWING: Zorg ervoor dat de eenheid ontkoppeld is van de stroombron voordat u accessoires wisselt of enige aanpassingen maakt

Rolgeleider samenstelling

1. Lijn de montagegaten op de rolgeleider (19) uit met de gaten in het rolgeleider montagepunt (18) op de montagebeugel (17)
2. Plaats twee 13 mm bouten vanaf de binnenzijde in de montagebeugel (Afbeelding A) en draai deze met gebruik van de inbegrepen Nyloc moeren vast

Het gebruik van de koppeling

WAARSCHUWING: Gebruik de koppeling niet wanneer de kabel (13) belast wordt

• De koppeling laat de kabel vrijlopen voor een handmatige verstelling van de kabel
• Ontschakel de koppeling door de koppeling hendel (12) in de hoogste positie te plaatsen
• Schakel de koppeling in door de hendel te verlagen zodat deze evenwijdig aan de zitting valt

Beugelsamenstelling

1. Plaats de montagebeugel (17) en rolgeleider (19) op een stevig, vlak oppervlak
2. Plaats de liersamenstelling (8) achter de beugelsamenstelling, met de beugel montagevoet (14) naar beneden wijzend (Afbeelding B), ter voorbereiding van het voeren van de kabel (13) door de rolgeleider (19)
3. Ontschakel de koppeling door de koppeling hendel (12) in de hoogste positie te plaatsen. Trek de kabel volledig uit en plaats de hendel terug in de laagste positie
4. Verwijder de kabel uit de trommel (11) door de inbusschroeven met gebruik van een 2,5 mm inbussleutel (niet inbegrepen) los te draaien
5. Leg de kabel op een veilige plek weg
6. Plaats de liersamenstelling op de montagebeugel en lijn de beugel montagevoeten uit met de vier montagegaten (15) in de montagebeugel
7. Plaats de moeren (inbegrepen) in de gleuven van de beugel montagevoeten (Afbeelding C) en vergrendel de montagebeugel op de liersamenstelling met behulp van de conische inbusbouten (draai vast tot 15-20 Nm)
8. Voed de kabel door de rolgeleider en bevestig het uiteinde van de trommel
   Let op: De kabel dient vanaf de onderzijde van de trommel ingetrokken te worden (Fig. 1)

Voertuig montage

WAARSCHUWING: Bij het gebruik van de treklier wordt de structuur van het voertuig belast. Monteer de treklier op een stevig/versterkt deel van de constructie, als het frame of special takelpunt. Zo voorkomt u mogelijke beschadiging en gebruikers letsel

Voertuigen met een treklier montagepunt:

• Stel het montagepunt vast met behulp van de voertuighandleiding
• Centraliseer en lijn de treklier en de beugelsamenstelling met de montagebeugel op het voertuig
• Monteer de treklier op het voertuig met de voertuig montagegaten (16) en de inbegrepen 13 mm bouten en nyloc moeren

Voertuigen zonder een treklier montagepunt:

- Wanneer uw voertuig niet voorzien is van een montagepunt, maakt u gebruik van een steunbeugel

- Bij het vaststellen waar de treklier gemonteerd gaat worden dient u de stevigheid van het montagegebied in acht te nemen

WAARSCHUWING: Monteer de treklier niet op bumpers, panelen en andere onderdelen die niet geschikt zijn voor het dragen van zware lasten

Het aansluiten op een stroombron

WAARSCHUWING: Ontkoppel de voertuigaccu voordat u aanpassingen maakt aan de aansluitingen. Wanneer u dit niet doet resulteert overmatig vonken mogelijk in ernstig persoonlijk letsel en kortsluiting in dichtstbijzijnde elektrische aansluitingen

WAARSCHUWING: Bij het werken in de buurt van of bij het verplaatsen van loodzuuraccu's dienen geschikte spatbestendige beschermende handschoenen gedragen te worden

Let op: Wanneer de inbegrepen 12 V kabels met langere kabels vervangen worden, dienen de nieuwe kabels geschikt zijn voor de aanhoudende stroomvraag (Zie "Specificaties"). Zorg ervoor dat de kabelisolatie geschikt is voor de omstandigheden waarin de kabels gebruikt gaan worden.

1. Plan de weg van de kabels van de treklier naar de accu. Zorg ervoor dat de kabels uit de buurt zijn van onderdelen die kunnen zorgen voor potentiele schade

Let op: De kabels dienen uit de buurt te zijn van onderdelen als de uitlaat, motorblok, brandstofleidingen, remleidingen en bewegende veringonderdelen, met een minimale bloutstelling aan buitenelementen

1. Sluit de negatieve aansluiting (21) op het negatieve contact (7) aan, gevolgd door de positieve aansluiting (20) op het positieve contact (6) door de moeren op de contacten te verwijderen, de aansluitingen te bevestigen en de moeren vast te draaien

Let op: Beide aansluitingen zijn voorzien van rubberen schoenen die de aansluitingen beschermen. Trek de schoenen terug om de aansluitingen te bevestigen en duw de schoenen terug wanneer de aansluitingen bevestigd zijn

1. Ontkoppel de negatieve accuklem, gevolgd door positieve accuklem op het voertuig
2. Sluit de negatieve en positieve accuaansluitingen (1 + 2) op de accuklemmen van het voertuig aan
3. Bevestig de negatieve accuklem, gevolgd door de positieve accuklem
4. Wanneer de treklier op de stroombron aangesloten wordt, is deze onmiddellijk te gebruik

Gebruik

WAARSCHUWING: Bij het gebruik van de treklier is het dragen van de geschikte beschermende uitrusting, waaronder een stofmasker en beschermende handschoenen aanbevolen

WAARSCHUWING: Dankzij de stroomvraag raakt de accu erg snel leeg. Het is aanbevolen de motor van het voertuig te laten draaien wanneer de treklier gebruikt wordt

WAARSCHUWING: Gebruik de treklier niet voor het trekken van vaste of gehinderde lasten WAARSCHUWING: Controleer de staat van de kabel (13) regelmatig. Zelfs kleine oneffenheden in de kabel kunnen de draagcapaciteit van de kabel aanzienlijk verlagen

Laadcapaciteit

WAARSCHUWING: De laadcapaciteit van de treklier (zie: 'Specificaties') mag niet overschreden worden. Plotse lasten en hellingen overschrijden de laadcapaciteit mogelijk

WAARSCHUWING: Lasten mogen niet verplaatst worden wanneer de kabel (13) volledig afgerold is. Minimaal één laag kabel dient over de volledige trommel (11) gerold te zijn. De laatste kabel laag is voorzien van een rode kleur en dient niet afgerold te worden bij het gebruik van de treklier

- De trekcapaciteit is vastgesteld door de hoeveelheid kabel op de trommel. In onderstaande tabel vindt u de maximale trekcapaciteit bij verschillende lengtes:

Lagen Trekcapaciteit: lbs / kg		Totale kabellengte op de trommel: ft / m
	2000 / 900 6,56 / 2
	1617 / 735 14,76 / 4,5
	1357 / 617 24,6 / 7,5
	1169 / 531 36 / 11

Het gebruik van de treklier

WAARSCHUWING: Bij het hanteren van de treklier is het dragen van geschikte beschermende handschoenen aanbevolen, om sneden en ander letsel te voorkomen

WAARSCHUWING: Gebruik de treklier niet als lift en voor het langdurig trekken van andere voertuigen. Langdurige lasten beschadigen de interne onderdelen

WAARSCHUWING: Controleer de kabel (13) voor elk gebruik op beschadiging en slijtage. Gebruik de treklier niet wanneer de kabel beschadigd is

Let op: Wanneer de takel niet in gebruik is ontkoppeld u deze van de accu. De treklier trekt constant stroom van de accu. Zie 'specificaties' voor het stroomgebruik zonder last. De treklier trekt de accu mogelijk volledig leeg wanneer deze niet ontkoppeld wordt, zelfs wanneer de takel niet belast wordt

1. Lijn het voertuig met de treklier in een rechte lijn uit met het te trekken voertuig Let op: Wanneer de voertuigen niet in een rechte lijn uit te lijnen zijn, verwijst u naar 'Gehoekt trekken'

2. Zorg ervoor dat het te trekken voertuig in zijn vrij staat met de handrem ingeschakeld Let op: Wanneer het voertuig met de treklier tijdens gebruik stil dient blijven te staan: Plaats wielkeggen voor de wielen om beweging van het voertuig te voorkomen

3. Ontschakel de koppeling hendel (12) rol de kabel (13) in de richting van de last uit

WAARSCHUWING: Trek geen lasten met de kabel volledig uitgerold. Minimaal een laag kabel dient over de volledige trommel (11) gerold te zijn. De laatste kabel laag is voorzien van een rode kleur en dient niet afgerold te worden bij het gebruik van de treklier

1. Bevestig de haak (9) juist op de last, waarbij de opening (10) volledig gesloten is

2. Houdt de intrekknop (4) ingedrukt om de last op te halen

Let op: Plaats een zwaar kleed halverwege over de kabel wanneer deze is gespannen. Zo voorkomt u wilde bewegingen van de kabel wanneer deze breekt of wanneer de haak van de last losschiet

1. Controleer of de last stevig in positie staat en plaats wielkeggen of vergrendelbanden om te zorgen dat de last in positie blijft wanneer de haak ontkoppeld wordt

2. Wanneer de last in de juiste positie staat, verlengt u de kabel iets zodat de haak gemakkelijk ontkoppeld kan worden

- Zorg ervoor dat de kabel bij het oprollen netjes om de trommel rolt en zorg ervoor dat de kabel wanneer mogelijk in een recht lijn opgerold wordt. Zo voorkomt u kabelbeschadiging

- De rolgeleider (19) accepteert oprolhoeken tot 45° in beide richtingen op de horizontale as (Fig. II). Hoeken van 15° zijn acceptabel op de verticale as (Fig. III)

Gehoekt trekken

• Gehoekt trekken is een manier die gebruikt wordt wanneer een rechte oprollijn belemmerd wordt
• Selecteer een geschikt punt wat gebruikt kan worden als hoekpunt (Fig. IV)
  Let op: Twee directe lijnen dienen gecreëerd te worden: Treklier voertuig tot scharnierblok (niet inbegrepen) en scharnierblok naar last (Zie Fig. IV)
• Gebruik een trekband (niet inbegrepen) om het object wat gebruikt wordt als hoekpunt te beschermen. Wikkel de band rondt het object en bevestig een scharnierblok voor het voorzien van de kabelroute
• Plaats het voertuig in zijn vrij en schakel de handrem in
• Ontschakel de koppeling hendel (12) rol de kabel (13) af door het scharnierblok
• Volg stappen 4-6 van 'Het gebruik van de treklier'

Dubbele lijn trekken

• Bij het dubbelen van de kabel (13) voor het trekken van de last (Fig. V), wordt de last op de treklier verminderd waardoor deze voor langere tijd gebruikt kan worden
• Stel een sterk punt op de last vast waar de kabel doorheen gevoerd kan worden. Het is mogelijk vereist een scharnierblok en trekband te gebruiken
• Met de kabel door het punt gevoed, richt u de kabel terug naar het voertuig
• Bevestig de kabel op een geschikt ankerpunt

Let op: Het is aanbevolen gebruik te maken van een ankerpunt in plaats van een lierpunt, als een grote bom of steen

1. Volg stappen 4-6 van 'Het gebruik van de treklier'

Accessoires

- Verschillende accessoires en verbruiksmiddelen, waaronder inklapbare wielkeggen (525748) en werkhandschoenen (633501), zijn verkrijgbaar bij uw Silverline handelaar. Reserve onderdelen zijn verkrijgbaar op toolsparesonline.com

Onderhoud

WAARSCHUWING: Ontkoppel de machine van de stroombron voordat u de machine schoonmaakt of enig onderhoud uitvoert

Algemene inspectie

• Controleer de staat van de treklier voor elk gebruik. Check voor schade, slijtage en roest. Gebruik de treklier niet wanneer enige onderdelen beschadigd zijn. Reparaties dienen uitgevoerd te worden door een geautoriseerd service center
• Controleer regelmatig of alle bevestigingsmiddelen nog goed vast zitten. Door vibratie kunnen ze na enige tijd los gaan zitten
• Inspecteer het stroomsnoer voor elk gebruik op slijtage en beschadiging. Reparaties dienen uitgevoerd worden bij een geautoriseerd Silverline service center. Dit geld tevens voor verlengsnoeren, gebruikt met de machine

Kabel inspectie

WAARSCHUWING: Controleer de kabel (13) voor elk gebruik. Kleine imperfecties kunnen de stabiliteit van de last tijdens gebruik van de lier beïnvloeden

• De kabel kan niet perfect recht getrokken worden en bevat kleine imperfecties over de lengte. De kabel is geknikt en kan niet meer veilig gebruikt worden. Vervang de kabel
• Wanneer de kabel niet glad is en deeltjes van de kabel rafelen, dient de kabel vervangen te worden
• Smeer de kabel regelmatig om roestvorming en overmatige slijtage door externe elementen te voorkomen
• De haak (9) en het deel van de kabel rondom de haak dienen extra goed geïnspecteerd te worden. Zorg ervoor dat het haakopening (10) mechanisme juist functioneert

Kabel vervanging

1. Ontschakel de koppeling door de hendel (12) in de verhoogde positie te plaatsen. Trek de kabel volledig uit en plaats de koppeling hendel terug naar beneden
2. Verwijder de kabel van de trommel (11) door de inbusschroeven met gebruik van een 2,5 mm inbussleutel (niet inbegrepen) los te draaien
3. Voed de nieuwe kabel door de rolgeleider (19) en bevestig het uiteinde op de trommel (11)

Let op: De kabel dient vanaf de onderzijde van de trommel opgerold te worden (Fig. I)

Schoonmaak

• Houd uw machine te allen tijde schoon. Vuil en stof doen de interne onderdelen snel slijten, wat de levensduur aanzienlijk vermindert. Maak de machine met een zachte borstel of droge doek schoon. Gebruik wanneer mogelijk zuivere, droge perslucht om door de luchtgaten te blazen
• Maak de behuizing met een vochtige doek en een licht schoonmaakmiddel schoon. Gebruik geen alcohol, benzine of hardnekkig schoonmaakmiddel
• Gebruik geen bijtende stoffen voor het schoonmaken van plastic onderdelen

Smeren

- Smeer alle bewegende onderdelen regelmatig met een geschikt smeermiddel

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

Bij de verwijdering van elektrische machines neemt u de nationale voorschriften in acht.

• Elektrische en elektronische apparaten en accu's mogen niet met uw huishoudelijk afval worden weggegooid
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van elektrisch gereedschap

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
De machine werkt niet wanneer de handcontroller (3) gebruikt wordt	Geen stroom Controleer de stroombron
	Defecte handcontroller	Laat de handcontroller bij een geautoriseerd service center vervangen
De kabel rolt in de foute richting in/uit	De kabel is onjuist op de trommel (11) gemonteerd Monteer de kabel opnieuw op de trommel
	De liersamenstelling (8) is onjuist op de montagebeugel (17) gemonteerd	Monteer de samenstelling opnieuw op de beugel
De motor heeft niet genoeg vermogen/werkt erg langzaam	Zwakke accu Laad de accu volledig op
	Zwakke stroomtoevoer dankzij losse aansluitingen of roestige aansluitingen	Controleer alle aansluitingen en contacten. Vervang wanneer vereist
	Onjuiste stroomkabels Maak enkel gebruik van de juiste stroomkabels
De motor werkt maar de kabel rolt niet in/uit	De koppeling is ontkoppeld	Verwijs naar de juiste koppeling werking in deze handleiding
De kabel (13) kan niet recht op de trommel gerold worden	De kabel is gekinkt	De kabel kan niet veilig gebruikt worden. Vervang de kabel
De kabel is rafelig De kabel heeft externe schade opgelopen	De kabel dient vervangen te worden

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geinstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Wprowadzenie

NL 3 jaar garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
