Productsoort	Draagbare opvouwbare gasbarbecue
Merk	Burnhard
Model	Jones
Afmetingen (L/H/D)	43.3 × 36.6 × 20.7 cm
Gewicht	ongeveer 5.7 kg
Totaal vermogen	6.4 kW
Vermogen per brander	3.2 kW
Aantal branders	2
Materiaal branders	Roestvrij staal
Materiaal kookroosters	Roestvrij staal
Gastype	Butaan/propaan mengsel
Geschikte gaspatroon	EN417 schroefpatroon, draad 7/16-28 UNEF, max 550 g
Gasmondstuk	0.3 mm
Gasverbruik butaan per brander	466 g/h
Gasverbruik propaan per brander	457 g/h
Kookoppervlak	2 roestvrijstalen roosters
Inbegrepen accessoires	Slang met regelaar, vetopvangbak, multifunctioneel gereedschap, transporttas, kleine tas voor branders en slangen
Belangrijkste functies	Opvouwbare en draagbare gasbarbecue, handmatige ontsteking, 2 onafhankelijke branders, optioneel deksel (model 945090)
Onderhoud en reiniging	Vaatreinigen voor bak, roosters, diffusors en deksel; branders reinigen met een koperen borstel; mondstukken ontstoppen met een naald
Veiligheid	Dichtheidstest verplicht voor elk gebruik; niet binnenshuis gebruiken; minimale afstand van 50 cm aan de zijkanten en achterkant tot objecten
Onderdelen en repareerbaarheid	Klantenservice beschikbaar (gratis hotline Duitsland/Oostenrijk: 0800 270 70 27), vervang de regelaar en slang elke 10 jaar
Algemene informatie	Wettelijke garantie van 2 jaar; niet binnenshuis of in een voertuig gebruiken; vorstvrij en buiten bereik van kinderen opslaan

Veelgestelde vragen - Jones Burnhard

Hoe monteer ik de Jones Burnhard barbecue?

De montage is eenvoudig: draai de barbecue om zodat hij uitklapt, plaats de vetopvangbak, plaats de vlamdiffusors en branderbuizen, en installeer vervolgens de kookroosters. Draag beschermende handschoenen om snijwonden te voorkomen.

Welk type gas moet ik gebruiken?

Gebruik een butaan/propaan mengsel in een EN417 schroefpatroon, draad 7/16-28 UNEF, maximaal 550 g. Gebruik bij temperaturen onder 10 °C wintergas (Winter gas of Power gas).

Hoe sluit ik de gaspatroon aan?

Draai de gasklep met de hand op de patroon door tegen de klok in te draaien. Zorg dat de afdichtring op zijn plaats zit. Voer altijd een dichtheidstest uit met zeepsop voor gebruik.

Hoe steek ik de barbecue aan?

Open het deksel (indien aanwezig), draai de gasklep op 'OFF', sluit de patroon aan, en open vervolgens de patroonklep. Gebruik een lange aansteker of lucifer om het gas aan te steken via de ontstekingsopening. Buig nooit over de barbecue.

Wat moet ik doen als de brander niet aangaat?

Controleer of de patroon niet leeg is, reinig de brander en de Venturi-buis met een naald of pijpenrager. Als de gaslucht aanhoudt, sluit dan het gas, wacht 5 minuten en probeer opnieuw. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe maak ik de barbecue schoon na gebruik?

Laat hem 15-30 minuten op 'HI' opwarmen om resten te verbranden, reinig vervolgens de roosters met een roestvrijstalen borstel. De bak, roosters, diffusors en het deksel kunnen in de vaatwasser. Reinig de tas met een vochtige doek.

Kan ik de barbecue binnenshuis gebruiken?

Nee, deze gasbarbecue is alleen ontworpen voor buitengebruik. Gebruik hem nooit in een garage, gebouw of afgesloten ruimte vanwege brand- en verstikkingsgevaar.

Hoe berg ik de barbecue op?

Laat hem volledig afkoelen, sluit de patroonklep en verwijder de patroon. Demonteer de barbecue in omgekeerde volgorde van de montage. Berg hem op in de meegeleverde transporttas, op een droge en vorstvrije plaats.

Wat zijn de veiligheidsafstanden?

Plaats de barbecue op een vlakke, hittebestendige ondergrond. Houd een minimale afstand van 50 cm aan de achterkant en zijkanten tot objecten (muren, planten, enz.).

Waar kan ik reserveonderdelen of after-sales service vinden?

Neem contact op met de klantenservice van Burnhard via e-mail ([e-mail]) of telefoon (0800 270 70 27 voor Duitsland en Oostenrijk). De regelaar en slang moeten na 10 jaar worden vervangen.

GEBRUIKSAANWIJZING Jones Burnhard

Veiligheidsinstructies 4

Leveringsomvang/Onderdelenbeschrijving 8

Gasbarbecue In Elkaar Zetten 10

Haal De Barbecue Na Gebruik Uit Elkaar 14

De Opvouwbare Barbecue Demonteren 16

Sluit Het Gaspatroon Aan 19

Gasbarbecue Gebruiken 21

Gasbarbecue Schoonmaken 22

Regelmatig Onderhoud 22

Storingen Oplossen 23

Gasbarbecue Bewaren 23

Klantenservice 24

Verwijdering/Milieu 24

Conformiteitsverklaring 24

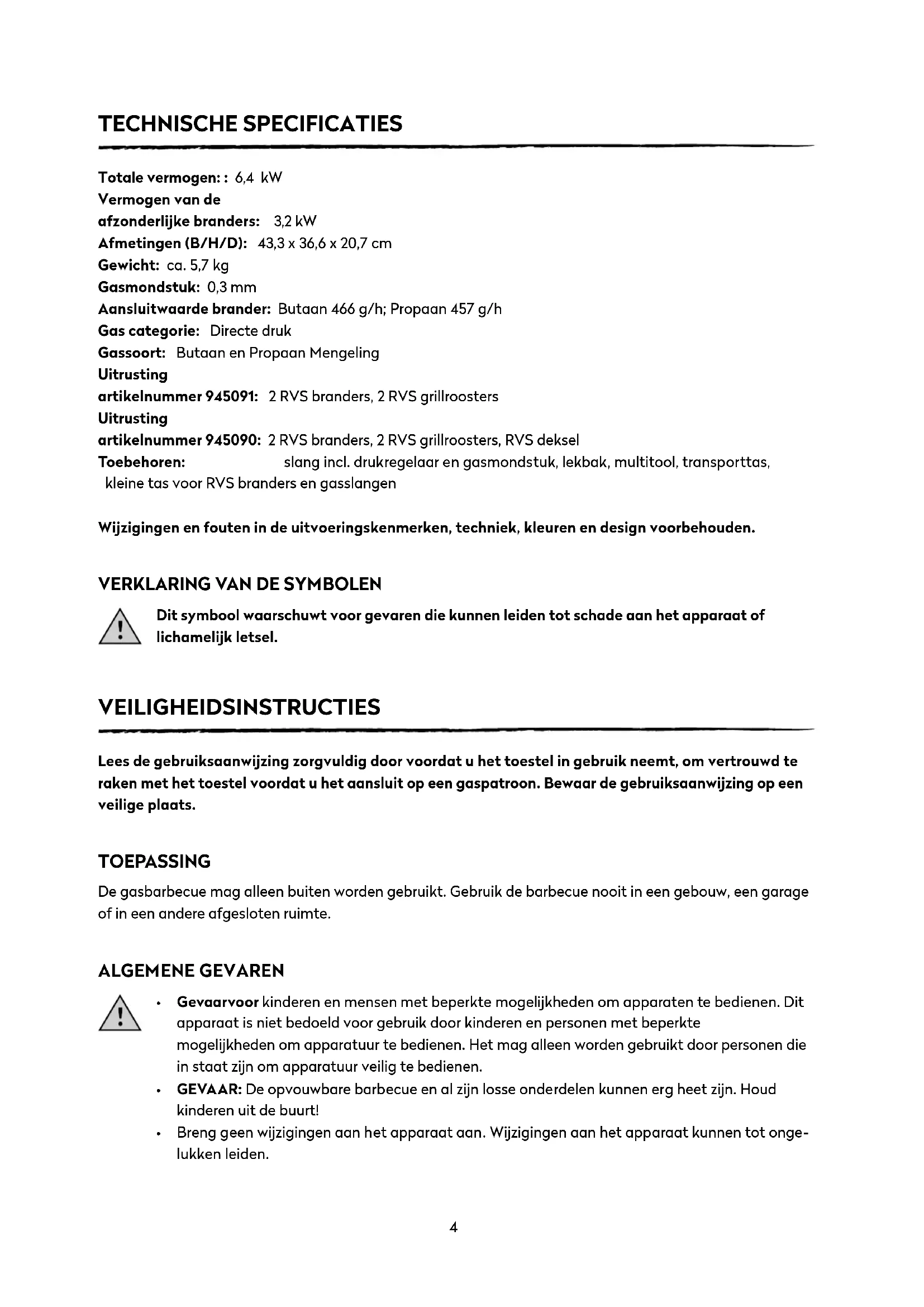

CONTENUTO IT

afzonderlijke branders: 3,2 kW

Afmetingen (B/H/D): 43,3 x 36,6 x 20,7 cm

Gewicht: ca. 5,7 kg

Gasmondstuk: 0,3 mm

Aansluitwaarde brander: Butaan 466 g/h; Propaan 457 g/h

Gas categorie: Directe druk

Gassoort: Butaan en Propaan Mengeling

Uitrusting

artikelnummer 945091: 2 RVS branders, 2 RVS grillroosters

Uitrusting

artikelnummer 945090: 2 RVS branders, 2 RVS grillroosters, RVS deksel

Toebehoren: slang incl. drukregelaar en gasmondstuk, lekbak, multitool, transporttas, kleine tas voor RVS branders en gasslangen

Wijzigingen en fouten in de uitvoeringskenmerken, techniek, kleuren en design voorbehouden.

VERKLARING VAN DE SYMBOLEN

Dit symbool waarschuwt voor gevaren die kunnen leiden tot schade aan het apparaat of lichamelijk letsel.

VEILIGHEIDSINSTRUCTIES

Lees de gebruiksaanwijzing zorgvuldig door voordat u het toestel in gebruik neemt, om vertrouwd te raken met het toestel voordat u het aansluit op een gaspatroon. Bewaar de gebruiksaanwijzing op een veilige plaats.

TOEPASSING

De gasbarbecue mag alleen buiten worden gebruikt. Gebruik de barbecue nooit in een gebouw, een garage of in een andere afgesloten ruimte.

ALGEMENE GEVAREN

- Gevaarvoor kinderen en mensen met beperkte mogelijkheden om apparaten te bedienen. Dit apparaat is niet bedoeld voor gebruik door kinderen en personen met beperkte mogelijkheden om apparatuur te bedienen. Het mag alleen worden gebruikt door personen die in staat zijn om apparatuur veilig te bedienen.

- GEVAAR: De opvouwbare barbecue en al zijn losse onderdelen kunnen erg heet zijn. Houd kinderen uit de buurt!

- Breng geen wijzigingen aan het apparaat aan. Wijzigingen aan het apparaat kunnen tot ongelukken leiden.

APPARAAT UITPAKKEN

Gevaar voor kinderen. Levensgevaar door verstikking / inslikken. Houd het verpakkingsmateriaal uit de buurt van kinderen. Gooi het onmiddellijk weg. Bewaar kleine onderdelen buiten het bereik van kinderen.

Brand- en explosiegevaar

• Deze gasbarbecue mag alleen met een drukregelaar worden gebruikt. De meegeleverde drukregelaar is in de fabriek correct afgesteld voor gebruik met vloeibaar gas.
• Gebruik alleen in de handel verkrijgbaar propaan/butaangasmengsel in EN417-gaspatroon. Gebruik alleen goedgekeurde inschroefpatronen tot een maximum van 550g gasvulling. Het schroefgaspatroon moet een passende schroefdraad hebben voor jouw gasregelaar (7/16 x 28 UNEF schroefdraad). Het is gevaarlijk om andere soorten gaspatronen aan te sluiten.
• De gasslang moet eventueel worden vervangen als hiervoor nationale voorschriften bestaan.
• Zorg ervoor dat er geen ontstekingsbron, open vuur of iets dergelijks in de buurt is wanneer je het gaspatroon vervangt.
• Het apparaat moet worden aangesloten zoals beschreven in deze handleiding. Zorg ervoor dat de gasslang niet geknikt is of de behuizing raakt.

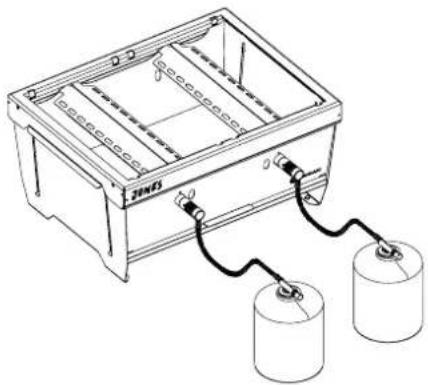

• Voer de lektestprocedure uit die wordt beschreven in deze gebruiksaanwijzing (te vinden onder GASPATROON AANSLUITEN) voordat je de barbecue gebruikt. Controleer altijd of alle aansluiting goed dicht zijn.
• Ontsnappend gas is moeilijk te voorspellen en kan plotseling exploderen en/of brand veroorzaken. Jij en anderen kunnen ernstig gewond raken of gedood worden.
• Gasflessen niet doorboren of verbranden.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Brand- en explosiegevaar

• Gebruik de gasgrill uitsluitend in de open lucht. Plaats de gasgrill uit de wind.
• Bescherm de barbecue tegen vocht, spatwater etc. en houd hem uit de buurt van brandbare materialen.
• Plaats de gasgrill op een vlakke, stevige en vuurvaste ondergrond.
• Bescherm het gaspatroon tegen sterk zonlicht.
• Controleer de slang en drukregelaar voor elk gebruik op scheuren en beschadigingen. Gebruik de gasbarbecue niet als de drukregelaar, slang of wanneer het gaspatroon defect is of lekt.
• Controleer de branders voor elk gebruik op vuil en verwijder ze voordat je de gasbarbecue gebruikt.
• Om te voorkomen dat er per ongeluk gas ontsnapt, mag de gasklep alleen worden geopend als de gasbarbecue in gebruik is. Draai de klep onmiddellijk weer open wanneer je de gasbarbecue uitschakelt.
• Zorg ervoor dat de ventilatieopeningen van de behuizing in geen geval worden afgedekt.
• Bekleed de ovenruimte nooit met aluminiumfolie.
• Bij het aansteken van de barbecue moet het deksel altijd open staan.
• Houd het apparaat tijdens het gebruik uit de buurt van brandbare materialen.

• Rook niet als je bezig bent met de gasinstallatie. Plaats de gasfles niet in de buurt van open vuur.

• Verplaats het apparaat niet tijdens het gebruik. Alvorens de standplaats te veranderen, moet de barbecue worden uitgeschakeld, de gasslangkraan worden gesloten en het gaspatroon worden verwijderd.

• De oppervlakken van de gasbarbecue worden tijdens het gebruik erg heet. Waarschuw omstanders en houd kinderen uit de buurt van de barbecue.
• Draag altijd beschermende handschoenen wanneer de gasbarbecue in gebruik is en de temperatuur van de hete onderdelen de omgevingstemperatuur met 50 °C overschrijdt.
• Laat de gasbarbecue nooit onbeheerd achter als deze in gebruik is of aan het afkoelen is.
• Plaats nooit brandbare onderdelen op de opvouwbare barbecue terwijl deze in gebruik is of aan het afkoelen is.
• Sluit bij een storing of als er gas vrijkomt direct de kranen op de gasslang.
• Bouw de gasbarbecue niet in een andere constructie in. Een brand of explosie kan het gevolg zijn, wat kan leiden tot ernstige verwondingen en de dood, evenals uitgebreide materiële schade.
• De opvouwbare barbecue Jones is niet goedgekeurd voor commercieel gebruik.
• De opvouwbare barbecue Jones is niet bedoeld voor montage in of op caravans en/of boten.
• Gebruik de opvouwbare barbecue Jones niet in de kofferbak van een voertuig of in een stationwagen, minibusje, minibus, SUV of aanhanger. Gebruik het rooster niet als het beschadigde of versleten afdichtingen heeft. Gebruik de grill niet als deze lekt, beschadigd is of een defect vertoont.

Brand- en explosiegevaar

• Reparaties en onderhoud aan de gasinstallatie mogen uitsluitend worden uitgevoerd door een geautoriseerde vakman. Verander zelf niets aan de gasgrill of aan de drukregelaar.
• Verbreed het ventiel of de branderpijp en de openingen daarna niet.
• Vervang de drukregelaar en de slang uiterlijk na 10 jaar, ook als er geen uitwendige schade zichtbaar is. Let er goed op dat de drukregelaar is toegestaan voor het gas dat je wilt gebruiken en dat deze op de juiste uitgangsdruk is ingesteld (zie TECHNISCHE GEGEVENS). Een nieuwe gasslang mag niet langer zijn dan 1,5 meter.

- Sluit de gastoevoer, doof alle open vlammen - ook sigaretten - en open het deksel als die voorhanden is.

- Als de gasgeur aanhoudt, houd dan afstand van het apparaat en informeer omstanders.

- Breng het toestel onmiddellijk naar buiten, naar een goed geventileerde plaats zonder open vuur, waar het lek kan worden onderzocht en het probleem kan worden verholpen. Voer de gaslektest alleen buiten uit. Gebruik nooit een vlam om gaslekken te controleren. Gebruik alleen zeepwater zoals beschreven in de gebruiksaanwijzing.

• Draag geen losse kleding tijdens gebruik of montage.
• Leun bij het aansteken nooit over de gasbarbecue.
• Houd altijd een emmer zand bij de hand of gebruik een brandblusser die geschikt is voor vetbranden. Lees hier meer over in speciaalzaken.

• Breng eerste alle personen in veiligheid! Draai indien mogelijk het ventiel van de gasslang dicht. Let daarbij goed op je eigen veiligheid. Het is mogelijk dat het gasmengsel spontaan op een explosieve manier opnieuw vlam vat.

• Bij brand moet de met gas gevulde gasfles uit de brandgevaarlijke zone worden gehaald. Als dit niet mogelijk is, moeten de gasflessen onder druk worden beschermd tegen oververhitting door ze vanuit een beschermde positie met water of een ander geschikt middel te besproeien.

• Als er vetbrand uitbreekt, probeer dan de branders uit te schakelen. Sluit indien aanwezig het deksel tot het vuur uit is of laat de barbecue uitbranden. Verplaats de barbecue in geen geval!
• Let op: Probeer nooit een olie- of vetbrand met water te blussen.
• Houd afstand van de brandhaard en waarschuw onmiddellijk de brandweer.

• Hoge concentraties kunnen leiden tot verstikking. Mogelijke symptomen zijn onder meer verlies van mobiliteit en bewustzijnsverlies. Het slachtoffer merkt niet dat hij/zij stikt. Bij lage concentraties kunnen duizeligheid, hoofdpijn, misselijkheid of coördinatiestoringen optreden.
• Zorg dat het slachtoffer frisse lucht krijgt. Waarschuw een arts of een ambulance. Bij een ademstilstand het slachtoffer kunstmatig beademen.

TRANSPORTINSTRUCTIES

Brand- en explosiegevaar

• Transporteer het gaspatroon indien mogelijk niet in voertuigen waarvan de laadruimte niet gescheiden is van de bestuurderscabine. De bestuurder moet op de hoogte zijn van de gevaren m.b.t. de lading en moet weten wat er bij een ongeval moet gebeuren.
• Transporteer het gaspatroon zodanig dat deze niet beschadigd en beveiligd is tegen omvallen en wegglijden.

INSTRUCTIES VOOR DE OPSLAG

Brand- en explosiegevaar

• Houd het gaspatroon buiten het bereik van kinderen.
• Houd het gaspatroon uit de buurt van oxiderende gassen en andere brandbare stoffen.
• Ontsnappend vloeibaar gas is zwaarder dan lucht en zakt naar de bodem. Bewaar het gaspatroon niet in huis, onder het maaiveld (bijv. in de kelder, ondergrondse parkeergarage, etc.) of op ongeventileerde plaatsen waar ontsnappend gas zich kan verzamelen.
• Bescherm het gaspatroon tegen direct zonlicht en andere warmtebronnen. Bewaar het gaspatroon beneden 50 °C in een goed geventileerde, schaduwrijke plaats en beschermd tegen de elementen.
• Bewaar het gaspatroon rechtop en beveiligd tegen omvallen.
• Bewaar geen reserve/extra of niet-aangesloten gaspatronen onder of in de buurt van gasbarbecues.
• De bewaarvoorschriften gelden ook voor lege gaspatronen. In lege gasflessen blijft namelijk altijd nog een beetje vloeibaar gas achter.
• Gebruik geen gedeukt of roestig gaspatroon, of een patroon met een beschadigd ventiel

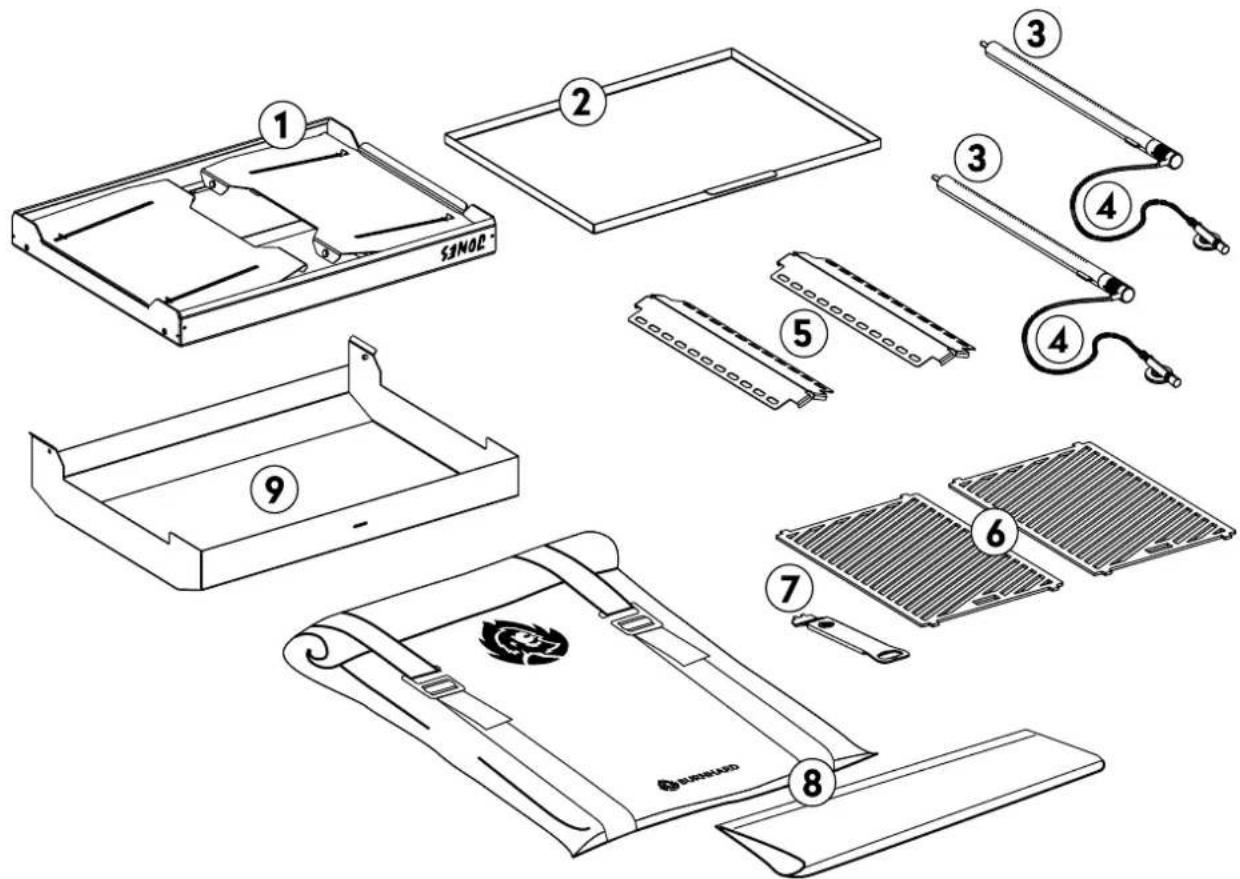

DE OPVOUWBARE BARBECUE

1 2 3 4 5 6 7 8 9 SINOR

Ref. Hoeveelheid Beschrijving

11 Rek van de opvouwbare barbecue
21 Vetopvangbak
32 Branderbuis
4 2 Gasslang met ventiel en spuitmond
5 2 Vlamverdeler
6 2 Grillroosters
71 Multitool
81 Opbergtas
91 Deksel (optioneel verkrijgbaar)

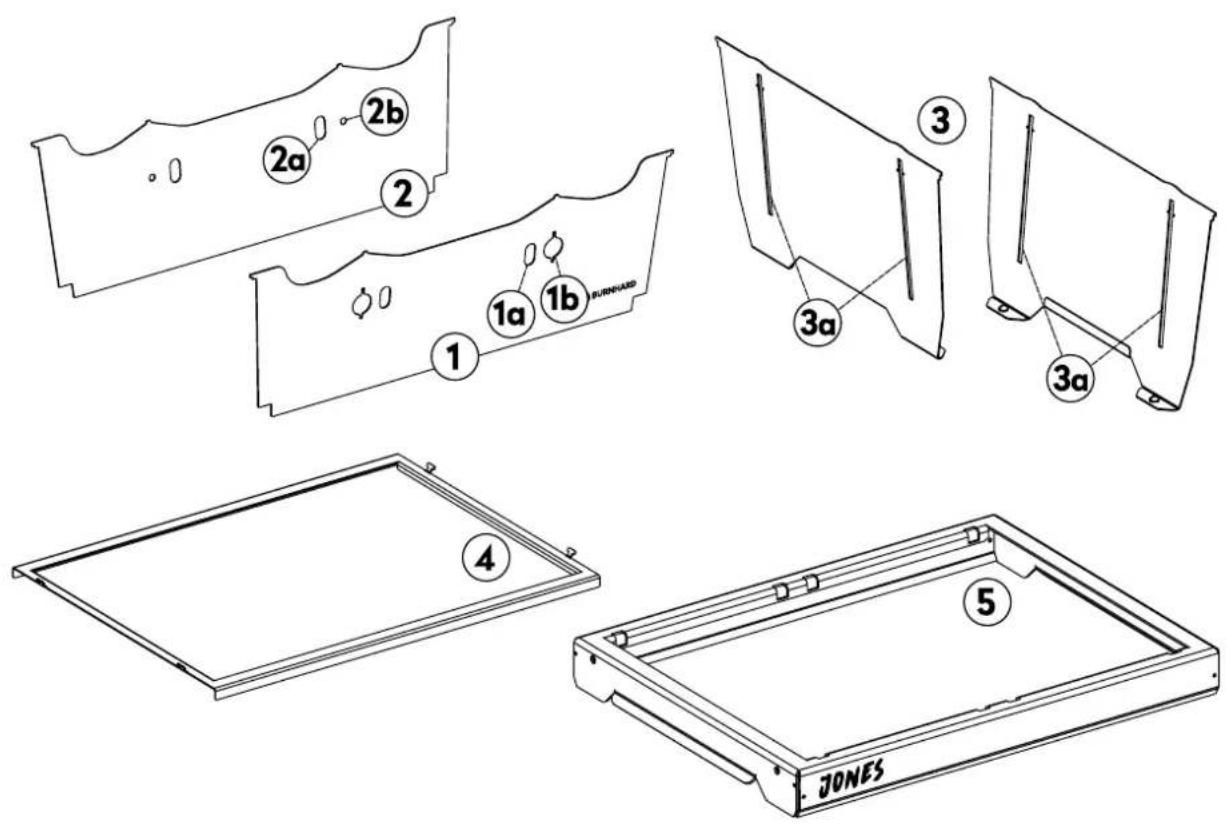

DETAIL VAN HET REK VAN DE OPVOUWBARE BARBECUE

Ref. Hoeveelheid Beschrijving

11 Voorpaneel

1a 1 Ontstekings- en vlamcontrolegat

1b 1 Opening voor branderbuis

21 Achterpaneel

2a 1 Vlamcontrolegat

2b 1 Opening voor branderbuispen

3 2 Zijwanden

3a 1 Geleider voor T-sliders

41 Frame voor lekbak met T-sliders

51 Frame van de opvouwbare barbecue

Verwondingsgevaar

GEVAAR: De gasgrill heeft een aantal scherpe randen. Draag veiligheidshandschoenen tijdens de montage om snijwonden te voorkomen.

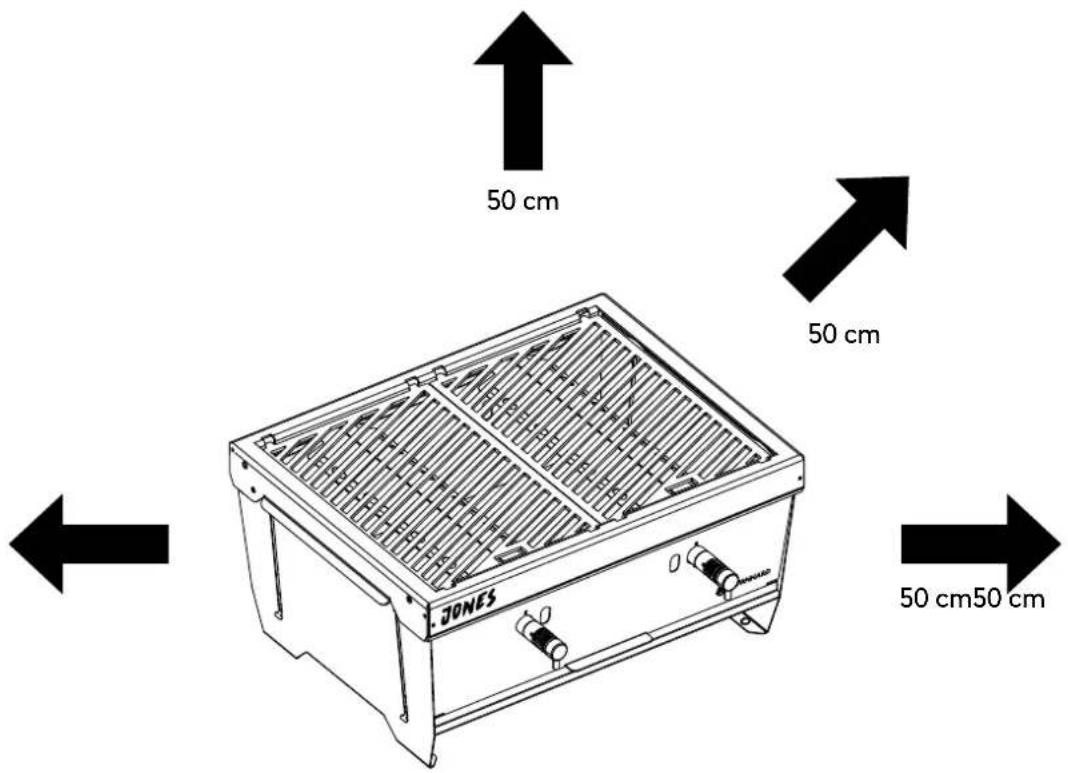

GEVAAR: de barbecue straalt warmte uit. Plaats de barbecue nooit direct tegen glazen wanden, muren, planten enz. Zorg ervoor dat de beoogde afstand tot de grond wordt aangehouden. De minimale afstand tot objecten bedraagt:

Naar achteren: 50 cm

aan de zijkant: 50 cm

Verwijder al het verpakkingsmateriaal voordat je met de montage begint.

50 cm 50 cm 50 cm50 cm JONES

DE BARBECUE IN ELKAAR ZETTEN

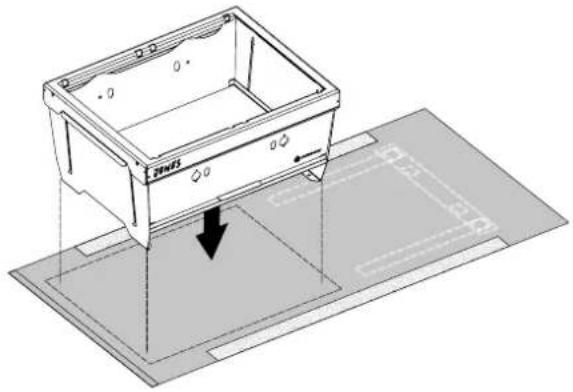

1. Gebruik een vuurvaste, harde en krasvaste ondergrond of gebruik bijvoorbeeld de meegeleverde tas. Plaats de grill als volgt:

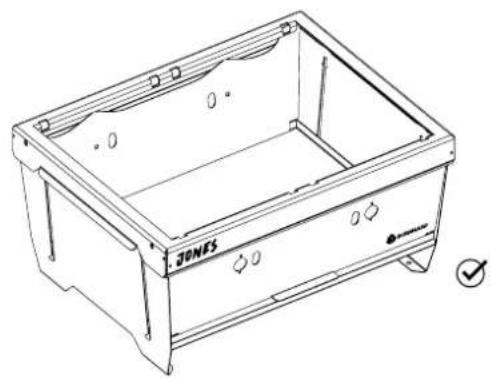

2. Pak de barbecue met beide handen vast en draai hem met een lichte zwaabeweging om zodat de wanden van de barbecuekamer omlaag klappen. De barbecue moet vanzelf openklappen. Zo niet, dan kun je helpen met een beetje schudden.
3. Plaats de barbecue op een vuurvaste ondergrond. Richt de barbecue zo dat de voorkant met de branderopeningen naar je toe is gericht.
4. Neem de lekbalk. Neem de gevaren- en aansluitinstructies in acht voordat je de barbecue monteert.
5. Draai de lekbak om zodat het handvat naar boven wijst.

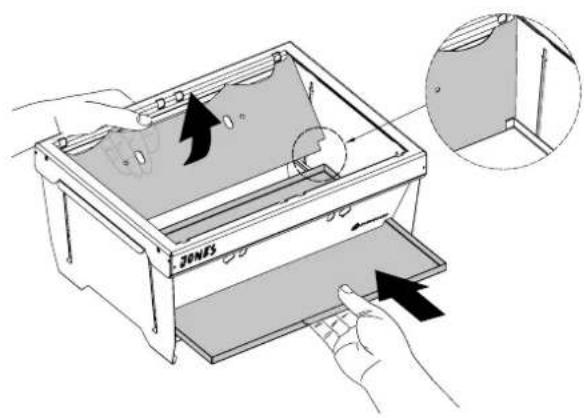

6. Klap het achterpaneel in de barbecue en plaats de lekbak.

1. Reik rond de barbecue om het voorpaneel in de barbecue te vouwen. De achter- en voorpanelen moeten in de lekbak reiken.
2. Laat het achterpaneel los en schuif de lekbak helemaal in de grill.
3. Plaats de vlamverdeler schuin over de middenuitsparing op de daarvoor bestemde plaats (zie afbeelding).
4. Schroef het gasmondstuk met de klok mee op de branderbuis met de hand.
5. Steek een branderbuis door de daarvoor bestemde opening in het voorpaneel zodat de gasslang aan de buitenkant en naar je toe gericht is. Steek de branderbuis er recht in en zorg ervoor dat de vin naar boven wijst.

JONES

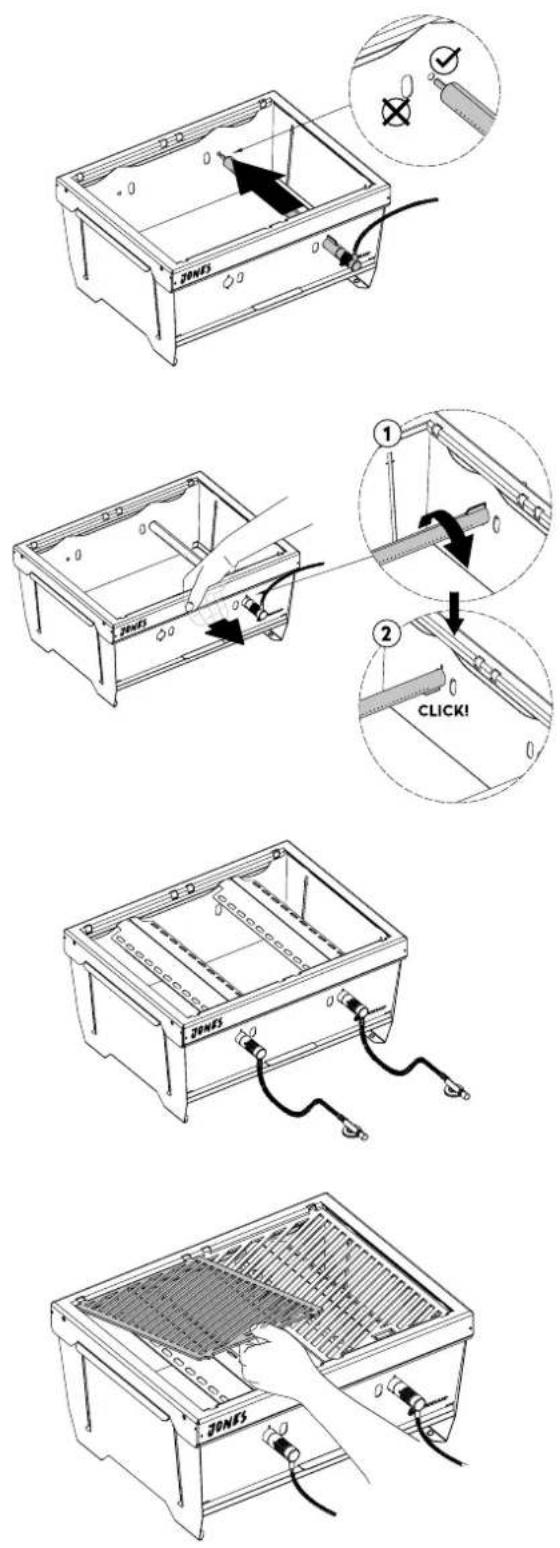

1. Steek de pen van de branderbuis in de daarvoor bestemde kleinere uitsparing in het achterpaneel.
2. Duw het voorpaneel iets naar buiten. Draai de branderbuis 180 °C tegen de klok in totdat je deze op zijn plaats hoort klikken. De slangaansluiting van de regelaar moet naar beneden wijzen.
3. De barbecue moet nu stabiel zijn.
4. Neem de grillroosters en plaats ze in de daarvoor bestemde sleuven met de opening naar je toe gericht.

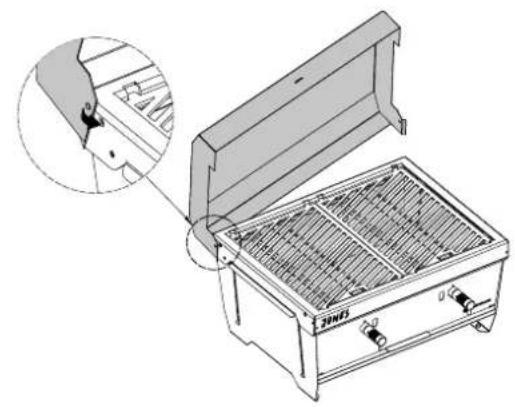

1. Stel je barbecue in zoals eerder beschreven.

2. Plaats het deksel door eerst een pin van het deksel in de daarvoor bestemde uitsparing aan de buitenkant van de barbecue te steken.

3. Laat het deksel vervolgens iets zakken om de tweede pin op het deksel in de andere daarvoor bestemde gleuf aan de buitenkant van de barbecues te steken. Gebruik hiervoor het lipje op het deksel zoals afgebeeld.

1. Laat de barbecue volledig afkoelen voordat je deze uit elkaar haalt.
2. Sluit de gastoevoer af en koppel de gaspatronen los van het apparaat.

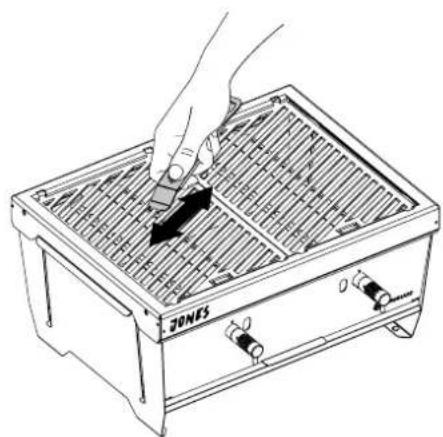

3. Ingebrande resten verwijder je grofweg van de grillroosters met de multitool.
4. Je kunt je barbecue schoonmaken als hij afgekoeld is of in de tas doen en hem thuis schoonmaken. Je veegt het dekzeil eenvoudig af met water en afwasmiddel en laat het daarna drogen.

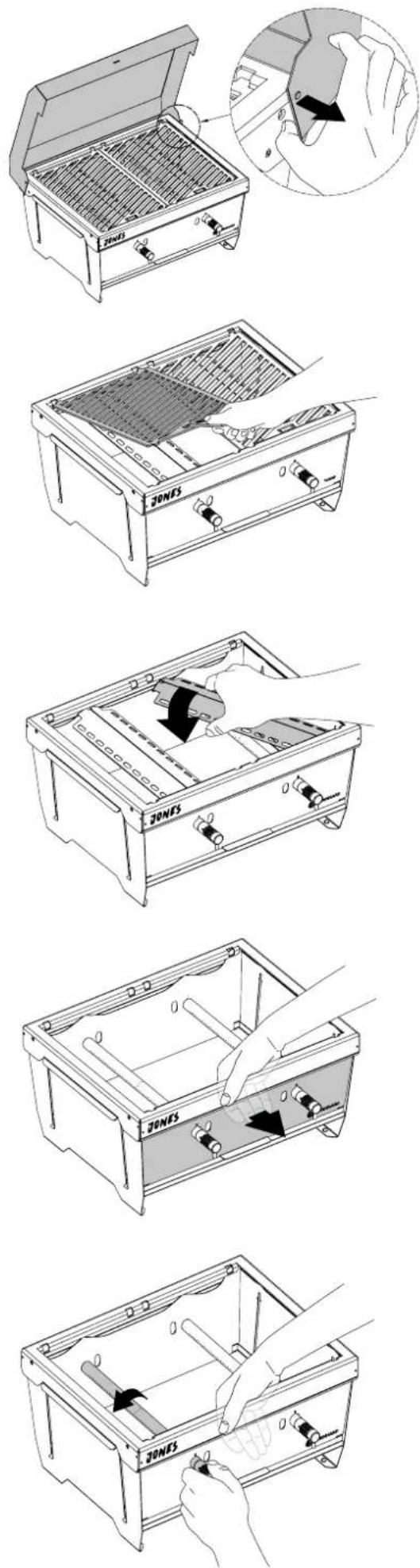

1. Optioneel: verwijder de deksel. Trek hiervoor een deksellipje opzij om de pin uit de opening te halen en til de deksel eraf.

2. Verwijder de grillroosters.

3. Verwijder de vlamverdelers door op te tillen, licht te draaien en ze te verwijderen.

4. Verwijder de branderbuizen: pak met je linkerhand het uiteinde van de brander vast dat uit de barbecue steekt. Duw het voorpaneel met je rechterhand naar buiten.

5. Draai nu met één hand de branderbuis van buitenaf zonder kracht met de klok mee tot de vin naar boven wijst en de buis eruit kan worden getrokken.

Zorg ervoor dat je de branderbuis recht naar buiten trekt. Herhaal de stappen met de tweede branderbuis.

1. Schroef het gasventiel los van de branderbuis. Bescherm de branderbuis, gasslang en gasventielen tegen vuil. Gebruik hiervoor het meegeleverde tasje.

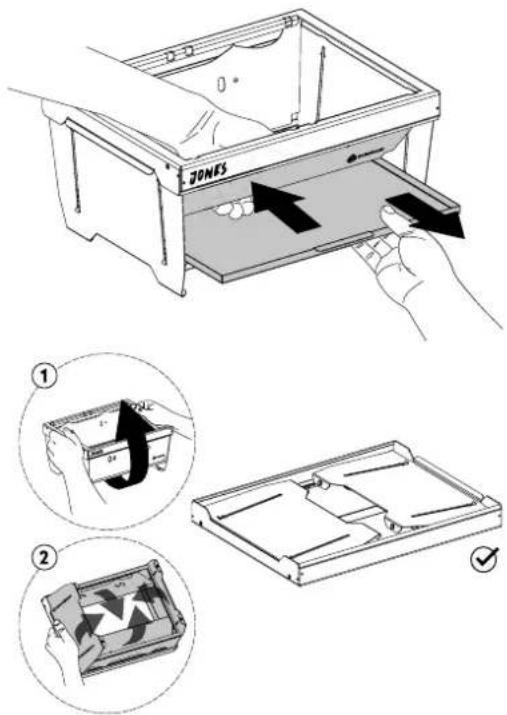

2. Verwijder de lekbak door de achterplaat in de grillruimte te duwen. Trek de lekbak voorzichtig naar je toe totdat deze eruit is.

TIP: verwijder het vet met keukenpapier en deponeer het bij het huisvuil.

1. Om de barbecue op te vouwen, pak je deze met beide handen vast en draai je hem om met een draaiende beweging. De barbecue moet soepel vouwen. Als de barbecue klemt, kun je hem lichtjes schudden. Gebruik geen geweld.

TIP: plaats de lekbak op het ingeklapte rooster. Plaats de grillroosters en vlamverspreiders op de lekbak.

1. Berg de opgevouwen barbecue en accessoires op in de transporttas.

JONES ① ②

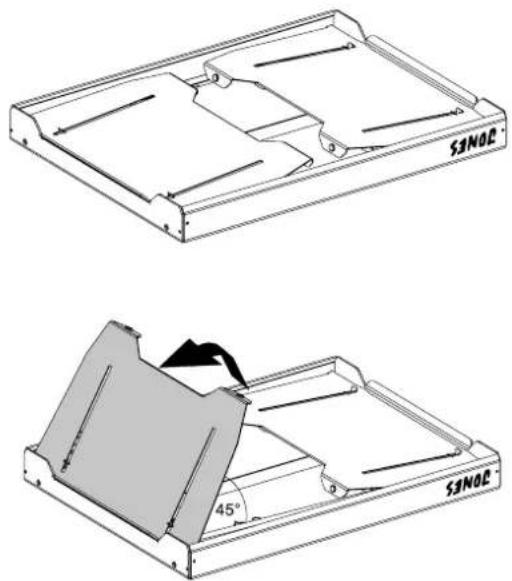

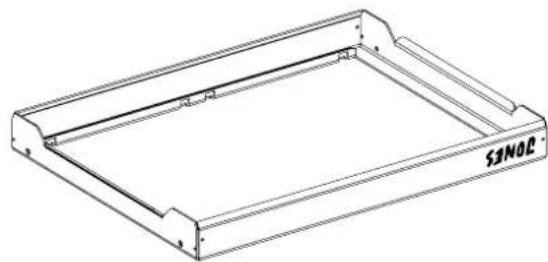

DE OPVOUWBARE BARBECUE DEMONTEREN

TIP: plaats de barbecue op een antislip oppervlak voor volledige demontage en montage.

1. Leg de barbecue voor je neer, de barbecue met de onderkant naar boven.

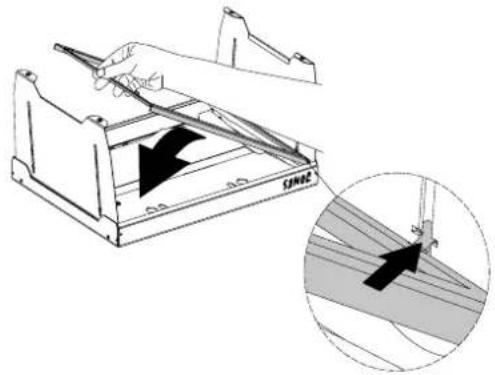

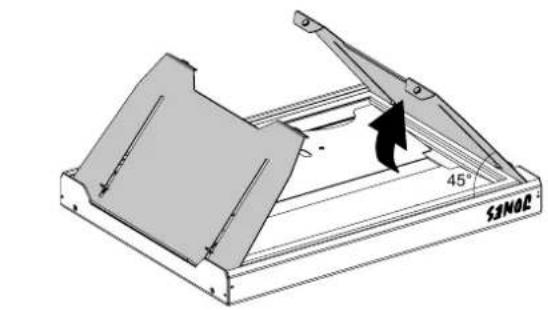

2. Verwijder het frame voor de lekbak: til een zijwand ca. 45° omhoog en houd deze vast.

1. Draai vervolgens langzaam het tegenoverlig-gendezijpaneel vast.

Het frame kan nu vanzelf uit de geleider in het zijpaneel vallen. Je hebt misschien wat extra hulp nodig, maar gebruik geen geweld.

1. Zet nu de eerste zijwand helemaal op.

2. Als het frame aan één kant is losgemaakt, kun je deze het onder een kleine hoek uit de resterende geleiding van het eerste zijpaneel heffen.

3. Verwijder de zijpanelen: Draai hiervoor de barbecue zodat het zijpaneel dat je wilt verwijderen naar je toe gericht is.

4. Pak het zijpaneel met beide handen vast en druk het voorzichtig met je duimen naar binnen.

5. Nu kun je een zijpin uit de daarvoor bestemde opening trekken en de zijwand volledig verwijderen. Herhaal het proces met het resterende zijpaneel, voorpaneel en achterpaneel.

6. Je kunt de afzonderlijke onderdelen in de vaatwasser reinigen.

TIP: plaats de barbecue op een antislip oppervlak voor volledige demontage en montage.

1. Leg het grillframe voor je neer, met de onderkant naar boven.
2. Neem het voorpaneel en plaats een zijpin in de daarvoor bestemde opening.
3. Buig het voorpaneel lichtjes om ook de andere zijpen vast te zetten. Vouw nu het voorpaneel in de grillruimte.
4. Ga op dezelfde manier te werk met het achterpaneel.
5. Gebruik ook de zijwanden volgens dit principe. Om dit te doen, plaats je eerst de zijwand onder een kleine hoek in het grillframe. Zorg er bij de zijwanden voor dat de voeten naar binnen wijzen.
6. Lijn nu de barbecue uit met één lange zijde naar je toe.
7. Zet beide zijwanden op. Draai het frame van de lekbak zodat de T-sliders naar boven wijzen.

1. Plaats het frame in de daarvoor bestemde geleider op een zijwand.

2. Zet het frame neer.

3. Vouw het aangesloten zijpaneel in.

4. Til de vrije framezijde iets op en kantel het staande zijpaneel zodat de T-slider en het zijpaneel in elkaar kunnen worden geklikt.

Brand- en explosiegevaar

- De volgende onderdelen worden meegeleverd. Ze voldoen aan de norm die van toepassing is in het land waar de barbecue wordt geleverd:

• Gasslang met ventiel en spuitmond

1. LET OP: controleer voor montage of de gaskranen volledig gesloten zijn!

1. Plaats de gasklep recht op het gaspatroon en draai tegen de klok in. Draai het gasventiel handvast. Het patroonventiel en de gasleiding kunnen door overmatige kracht beschadigd raken! Zorg ervoor dat de afdichtring intact is en goed op zijn plaats zit.

2. Plaats de aangesloten gaspatronen voorzichtig en met voldoende afstand links en rechts van de grill.

HET GASPATROON VERWIJDEREN

1. Zorg ervoor dat de barbecue uit staat en het gasventiel dicht is.

2. Schroef het patroon met de klok mee los.

- Verwijder het gaspatroon nooit tijdens het gebruik!

- Gebruik winter- of stroomgas bij temperaturen onder 10 °C. Wintergas kan bij lage temperaturen beter stromen door het gasmengsel en de structurele aanpassingen aan het patroon.

LEKTEST

- Spuit alle afdichtingspunten in met in de handel verkrijgbare lekdetectiespray of borstel ze af met een sopje (verhouding: 1 deel zeep op 3 delen water). Gebruik nooit een open vlam om te controleren op een gaslek!

- Open de klep op de gasslang. Op plekken waar een lek is, zijn luchtbellen te zien.

- Sluit het ventiel van het gaspatroon weer.

- Draai beide uiteinden van de fittingen weer met de hand vast en herhaal de lektest. Als er nog steeds bubbeltjes omhoog komen, sluit dan het gasventiel en neem contact op met de klantenservice.

Herhaal de test telkens als het patroon verwisseld wordt.

WAARSCHUWING: controleer voor elk gebruik de gasfittingen op breuken, scheuren of slijtage. Indien je een van deze gebreken aantreft, gebruik de barbecue dan niet totdat het mankement is verholpen.

Zorg er bij het verwisselen of losschroeven van het gaspatroon voor dat er geen vuurbronnen zoals kaarsen, elektrische apparaten of sigaretten binnen bereik zijn. Het gaspatroon mag alleen worden vervangen op een goed geventileerde plaats, bij voorkeur buiten.

Voordat je voor de eerste keer op de gasbarbecue grilt, moet je zeker de buitenste delen van de barbecue afnemen met een vochtige doek. Op deze manier voorkom je dat eventuele productieresten kunnen inbranden. Maak de grillroosters schoon voordat je ze voor de eerste keer gebruikt. Maak ook de deksel schoon als je die aanwezig is

De kleur van de gasbarbecue verandert bij blootstelling aan hitte.

1. Zorg ervoor dat alle branders gedoofd zijn voordat u de gaspatroon losdraait.
2. Controleer alle afdichtingen voordat u een nieuwe gaspatroon aanbrengt.
3. Vervang de gaspatroon buiten en uit de buurt van mensen.

Voor gebruik heb je geschikte gaspatronen (EN417), een lange aansteker of lange lucifers en de multitool nodig. Met de multitool verplaats je de grillroosters, maak je de grillroosters grof schoon en open en sluit je eventueel de deksel. Deze dient ook als flesopener.

LET OP: Buig nooit over de geopende barbecue bij het aansteken!

1. Open indien nodig de deksel van de barbecue.
2. Draai de klep op de gasslang met de klok mee naar de "UIT"-stand.
3. Sluit het gasventiel aan op het gaspatroon.
4. Open de klep op het gaspatroon en controleer met lekdetectiespray of zeepsop op lekkage tussen het gasventiel en het gaspatroon.
5. Je kunt de branders onafhankelijk van elkaar aansteken.
6. Na enkele seconden kun je met een aansteker of lucifer het gas in de branderbuis ontsteken via het ontstekings- en vlamcontrolegat. Houd het gezicht en lichaam 30 cm verwijderd van het ontstekingsgat.
7. Controleer of het gas is ontstoken. Je moet een vlam kunnen zien door de grillroosters.
8. Waarschuwing: Als de brander na meerdere pogingen niet ontsteekt, draai dan het gasventiel met de klok mee naar de stand "UIT". Wacht 5 minuten en begin opnieuw bij stap 4.
9. Wanneer je een brander hebt aangestoken, herhaal dan stap 6 en 7 met de andere stelknop om ook de tweede brander te ontsteken.
10. Regel de warmte door het gasventiel naar een willekeurige stand tussen de hoogste en laagste stand te draaien.
11. Voor het verwijderen van de grillroosters gebruik je de multitool. Haal de grillroosters pas van de barbecue als deze afgekoeld zijn!
12. Optioneel: je kunt de multitool gebruiken om de deksel te openen en te sluiten.

LET OP: De deksel en de ontsnappende lucht bij het openen kunnen zeer heet zijn en brandwonden veroorzaken.

1. Om de barbecue uit te zetten, sluit je het ventiel op de gasslang.
2. Verwijder het gaspatroon.

REINIGING NA ELK GEBRUIK

Sluit de deksel en zet alle branders op hoog. Laat de barbecue 15-30 minuten uitbranden tot er geen rook meer van de barbecue opstijgt. Draai het gaspatroonventiel dicht en schakel alle branders uit. Open de barbecue en schrob het rooster schoon met een roestvrijstalen borstel.

Brand- en explosiegevaar

1. Verwijder het gaspatroon en laat de barbecue volledig afkoelen.
2. Als de barbecue volledig is afgekoeld, leeg en reinig je de lekbak.
3. De lekbak, grillroosters en vlamverdelers reinig je in de vaatwasser. Je kunt de deksel ook in de vaatwasser reinigen. Je kunt de branderpijp borstelen met een koperen borstel. Je kunt de transporttas reinigen met een vochtige doek en een mild schoonmaakmiddel.
4. Als in uitzonderlijke gevallen een spuitmond verstopt is, maak deze dan schoon met een spuitmondnaald.
5. Als in uitzonderlijke gevallen de venturibuis (gas-mengbuis) verstopt is, moet deze worden gereinigd met een naald of een pijpreiniger.
6. Je kunt de rest van de barbecue uitklappen voor een snelle reiniging en deze reinigen met afwasmiddel of een geschikte grillreiniger.
7. Zorg ervoor dat alle onderdelen droog zijn voordat je de barbecue en accessoires weer opbergt. Gebruik voor de nabehandeling geschikte roestvrijstalen onderhoudsproducten.

GRONDIGE REINIGING

Je kunt de barbecue volledig demonteren voor een grondige reiniging. Ga hiervoor te werk zoals beschreven in het hoofdstuk DE OPVOUWBARE BARBECUE DEMONTEREN. Behalve de branderbuis en gasslang, reinig je alle losse onderdelen in de vaatwasser.

REGELMATIG ONDERHOUD

Na het barbecueën moet je de barbecue direct klaarmaken voor het volgende gebruik.

De barbecue moet regelmatig worden schoongemaakt. Na elke barbecue moet de lekbak worden geleegd en de lekbak en de grillroosters moeten worden schoongemaakt.

Probleem Mogelijke oorzaak Oplossing
Het op- of uitvouwen van de opvouwbare barbecue lukt niet.	Afzonderlijke onderdelen zijn gekanteld of vervormd.	Schud de barbecue enzigzins, gebruik geen geweld! Controleer afzonderlijke onderdelen op vervorming.
Branderbuizen draaien niet of schroeven niet vast.		Duw het voorpaneel van binnenuit naar buiten om de branderpijp meer ruimte te geven. Controleer hoe de vlamverspreider vastzit.
De brander heeft een gele of oranje vlam. Het ruikt naar gas.	Er zitten vreemde voorwerpen in de branderbuis. De branderbuis is vuil.	Maak de brander schoon.
Gas in de branderbuis ontsteekt niet of brandt niet over de gehele lengte.	Het gaspatroon is leeg Sluit een nieuw gaspatroon aan
	Vreemd voorwerp in de brander Maak de branders schoon
	Vreemd voorwerp in het ontstekingssysteem of de slang	Maak de ontsteking en slang schoon
Kleine vlam of ploffend geluid in de brander (ploppend of sissend geluid)Knallend of sissend geluid	Te veel wind	Zet de barbecue op een meer beschutte plaats

Neem bij verdere problemen of vragen contact op met de klantenservice.

GASBARBECUE BEWAREN

• Bewaar de gasbarbecue op een droge, vorstvrije plek. Bewaar de barbecue in de opbergtas.
• Sluit altijd de klep van het gaspatroon en bewaar deze buiten het bereik van kinderen.
• Let bij het opbergen ook op de aanwijzingen in het hoofdstuk VEILIGHEIDSINSTRUCTIES.

In principe zijn onze producten onderworpen aan de wettelijk verplichte garantietermijn van 2 jaar. Garantieclaims kunnen alleen worden verwerkt in combinatie met het aankoopbewijs. Slijtagedelen komen bij normale slijtage niet in aanmerking voor garantieverlening. De levensduur is afhankelijk van de desbetreffende behandeling en het gebruik van de producten en is daarom variabel.

Als je vragen hebt over de werking of functie van onze artikelen, neem dan contact op met onze klantenservice:

Gratis hotline voor Duitsland/Oostenrijk: 0800 270 70 27

E-mail: [e-mail]

VERWIJDERING/MILIEU

Onze producten worden gemaakt volgens hoge kwaliteitsnormen en zijn ontworpen voor een lange levensduur. Regelmatig onderhoud en verzorging helpen de levensduur te verlengen. Als het apparaat defect is en niet meer gerepareerd kan worden, mag het niet samen met het normale huisvuil worden weggegooid.

Het product en de verpakking moeten volgens de plaatselijke regels worden afgevoerd. Informeer in dat geval bij je plaatselijke afvalstoffenverwerking.

CONFORMITEITSVERKLARING

Hierbij verklaart Springlane GmbH dat het product op de datum van afgifte voldoet aan de fundamentele CE-vereisten. De volledige conformiteitsverklaring is te vinden op www.burnhard.de.
