Producttype	Acculader / Startbooster
Merk	Brüder Mannesmann
Model	M01776
Interne accu	Oplaadbare loodzuur, 7 Ah
Nominale spanning	12 V
Startstroom (piek)	600 A
Ingebouwde compressor	Ja, max. druk 18 bar (260 psi)
LED-werklamp	Ja
USB-poort	Ja, 5 V / 1 A
12 V-aansluiting	Ja, voor accessoires
Startkabels	Met klemmen, rubber isolatie, koperen geleiders
Netlader inbegrepen	Ja, 230 V~ / 50 Hz
Aanstekerlader inbegrepen	Ja
Laadtijd (net)	Ongeveer 12 uur
Laadindicatie	Groene LED
Omgekeerde polariteitsbeveiliging	Ja, akoestisch en visueel alarm
Afmetingen (ca.)	300 x 200 x 250 mm
Gewicht (ca.)	5 kg
Garantie	2 jaar
Gebruik	Niet-professioneel (huishoudelijk)

Veelgestelde vragen - M01776 Brüder Mannesmann

Hoe laad ik de Brüder Mannesmann M01776 volledig op vóór het eerste gebruik?

Sluit de netlader (15) aan op een 230 V~ / 50 Hz stopcontact en steek de kleine stekker in de laadaansluiting (9) aan de voorkant van het apparaat. Wacht ongeveer 12 uur. De LED (10) wordt groen wanneer de accu volledig is opgeladen. Zorg ervoor dat de hoofdschakelaar (1) tijdens het laden op OFF staat.

Hoe gebruik ik de startondersteuning voor een 12 V-voertuig?

Zorg ervoor dat de motor van het voertuig is uitgeschakeld. Sluit de RODE klem aan op de positieve pool van de accu en vervolgens de ZWARTE klem op een vaste metalen massa in de motorruimte (nooit op de negatieve pool). Schakel de hoofdschakelaar (1) in en wacht 3 tot 5 minuten. Probeer de motor maximaal 5 tot 6 seconden te starten. Wacht indien nodig 3 minuten voor een nieuwe poging. Na het starten verwijdert u eerst de zwarte klem en daarna de rode.

Wat moet ik doen als de klemmen verkeerd zijn aangesloten?

In geval van omgekeerde polariteit gaat de polariteits-LED (7) branden en klinkt er een akoestisch alarm. Koppel de klemmen onmiddellijk los en sluit ze opnieuw correct aan: rood op de plus (+), zwart op een metalen massa (nooit op de min van de accu).

Kan ik de compressor gebruiken om autobanden op te pompen?

Ja. Bevestig de slangkoppeling (14) op het ventiel van de band en klap de klemhendel omlaag. Schakel de compressor (13) in en houd de manometer (12) in de gaten. Zet uit wanneer de gewenste druk is bereikt. Laat de compressor niet langer dan 10 minuten achtereen draaien; laat hem indien nodig 10 minuten afkoelen.

Welke accessoires worden meegeleverd voor het oppompen?

Het apparaat wordt geleverd met een ventieladapter (17) voor het oppompen van ballonnen, speelgoed of sportartikelen. Plaats de adapter in de slangkoppeling en klap de klemhendel omlaag voordat u de compressor inschakelt.

Hoe gebruik ik de USB-uitgang?

Sluit uw USB-apparaat aan op de USB-aansluiting (6). Met de schakelaar (8) kunt u de spanning in- of uitschakelen. De uitgang levert maximaal 5 V / 1 A. De groene LED gaat branden wanneer de uitgang actief is. Let op: dit is geen datapoort.

Kan ik het apparaat opladen via de aansteker van mijn auto?

Ja. Gebruik de meegeleverde aanstekerlaadkabel (16). Steek de aanstekerstekker in de sigarettenaansteker van het voertuig en de kleine stekker in de laadaansluiting (9) van de M01776. Doe dit alleen tijdens een rit om de accu van de auto niet te ontladen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Bescherm het apparaat tegen vocht, extreme temperaturen en stof. Draag een veiligheidsbril bij gebruik met loodzuuraccu's. Vermijd contact met accuzuur. Sluit de klemmen niet kort. Gebruik het apparaat alleen in een goed geventileerde ruimte. Gebruik het apparaat niet in de buurt van brandbare gassen of vloeistoffen.

Hoe onderhoud ik de interne accu als het apparaat langere tijd niet wordt gebruikt?

De accu ontlaadt van nature. Om de levensduur te verlengen, laadt u het apparaat elke 3 tot 5 maanden op, zelfs als u het niet gebruikt. Gebruik uitsluitend de meegeleverde lader.

Wat moet ik doen bij een probleem of defect?

Raadpleeg eerst de volledige gebruiksaanwijzing. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Brüder Mannesmann via telefoon +49 2191/37 14 71, fax [phone] of e-mail [e-mail]. Het apparaat heeft 2 jaar garantie vanaf de aankoopdatum, mits correct gebruik.

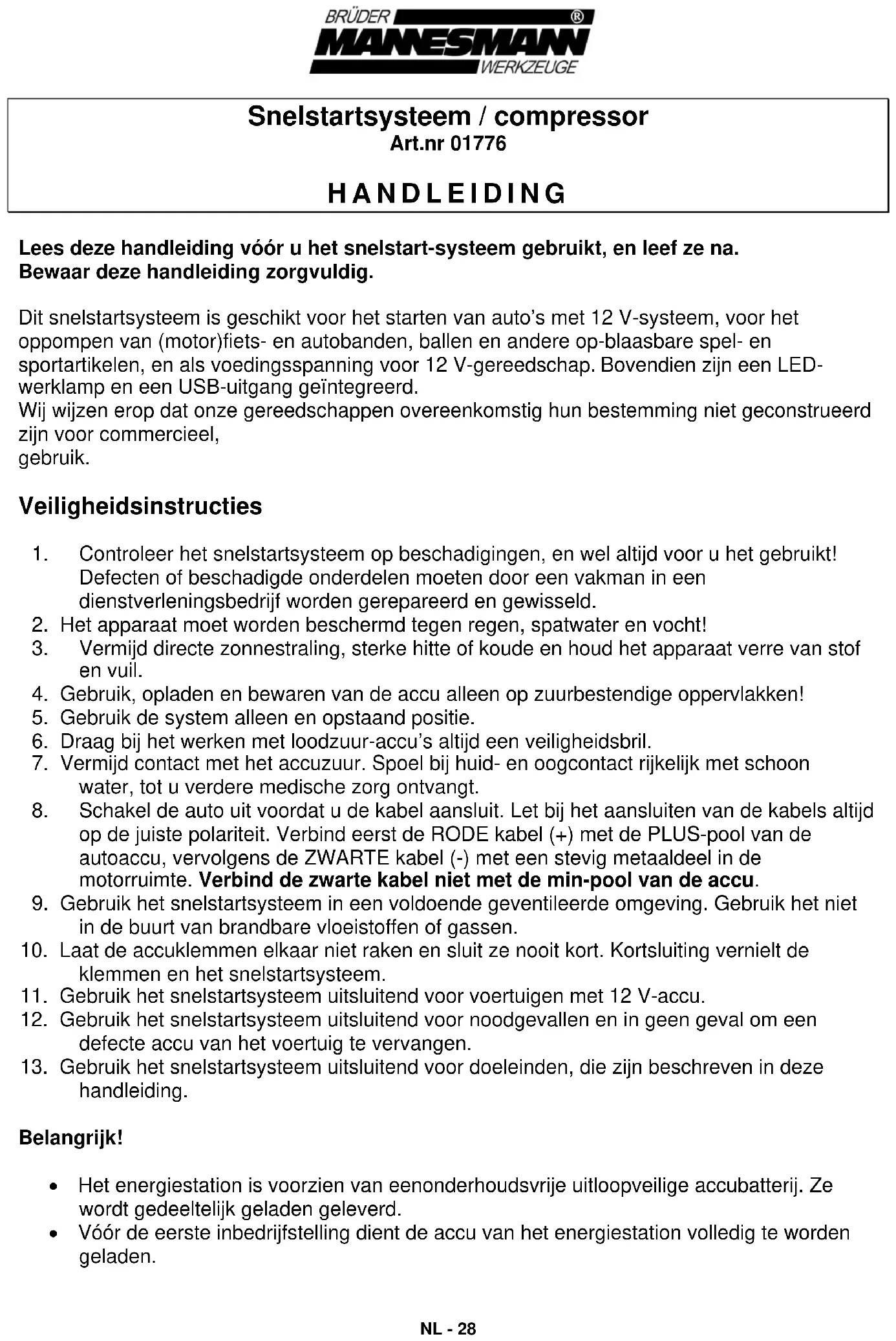

GEBRUIKSAANWIJZING M01776 Brüder Mannesmann

Lees deze handleiding vóór u het snelstart-systeem gebruikt, en leef ze na. Bewaar deze handleiding zorgvuldig.

Dit snelstartsysteem is geschikt voor het starten van auto's met 12 V-systeem, voor het oppompen van (motor)fiets- en autobanden, ballen en andere op-blaasbare spel- en sportartikelen, en als voedingsspanning voor 12 V-gereedschap. Bovendien zijn een LED-werklamp en een USB-uitgang geïntegreerd.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, gebruik.

Veiligheidsinstructies

1. Controleer het snelstartsysteem op beschadigingen, en wel altijd voor u het gebruikt! Defecten of beschadigde onderdelen moeten door een vakman in een dienstverleningsbedrijf worden gerepareerd en gewisseld.
2. Het apparaat moet worden beschermd tegen regen, spatwater en vocht!
3. Vermijd directe zonnestraling, sterke hitte of koude en houd het apparaat verre van stof en vuil.
4. Gebruik, opladen en bewaren van de accu alleen op zuurbestendige oppervlakken!
5. Gebruik de system alleen en opstaand positie.
6. Draag bij het werken met loodzuur-accu's altijd een veiligheidsbril.
7. Vermijd contact met het accuzuur. Spoel bij huid- en oogcontact rijkelijk met schoon water, tot u verdere medische zorg ontvangt.
8. Schakel de auto uit voordat u de kabel aansluit. Let bij het aansluiten van de kabels altijd op de juiste polariteit. Verbind eerst de RODE kabel (+) met de PLUS-pool van de autoaccu, vervolgens de ZWARTE kabel (-) met een stevig metaaldeel in de motorruimte. Verbind de zwarte kabel niet met de min-pool van de accu.
9. Gebruik het snelstartsysteem in een voldoende geventileerde omgeving. Gebruik het niet in de buurt van brandbare vloeistoffen of gassen.
10. Laat de accuklemmen elkaar niet raken en sluit ze nooit kort. Kortsluiting vernielt de klemmen en het snelstartsysteem.
11. Gebruik het snelstartsysteem uitsluitend voor voertuigen met 12 V-accu.
12. Gebruik het snelstartsysteem uitsluitend voor noodgevallen en in geen geval om een defecte accu van het voertuig te vervangen.
13. Gebruik het snelstartsysteem uitsluitend voor doeleinden, die zijn beschreven in deze handleiding.

Belangrijk!

• Het energiestation is voorzien van eenonderhoudsvrije uitloopveilige accubatterij. Ze wordt gedeeltelijk geladen geleverd.

• Vóór de eerste inbedrijfstelling dient de accu van het energiestation volledig te worden geladen.

• Als het energiestation vrij lang niet wordt gebruikt, ontlaadt zich de accu vanzelf. Om de levensduur van de accu te bewaren is het aan te bevelen de accu om de 2 à 3 maanden ondanks het gebruik te laden.

• Gebruik voor het laden enkel het bijgeleverde voedingsgedeelte.

Technische gegevens

Accu: 7 oplaadbare loodzuuraccu, Ah

Uitgang: 12 Volt gelijkspanning, 300 A starchulp (600 A peak)

Kabel: met rubber isolatie, koperdraden

Compressor: maximale druk 18 bar (260 PSI)

Aansluitingen: 12 V =

Beschrijving

1. Hoofdschakelaar
2. LED Werklamp
3. Draaghandvat
4. 12V= contrastekker
5. Starthulp-kabel
6. USB-stopcontact
7. Poolindicator
8. In- en uitschakelen van de werklamp en het USB-stopcontact
9. Laadbus
10. Laadmeter
11. Spanning-testknop
12. Compressor-manometer
13. In- en uitschakelen van de compressor
14. Drukslang
15. Stekker-laadapparaat
16. Laadstekker voor sigarettenaansteker
17. Opblaasadapter

Uitrusting: - Compressor tot 18 bar

- Adapter voor het opblazen van ballen en spelartikelen

- LED werklamp

Gebruiken

Let op: stroomslag kan leiden tot zwaar letsel en tot de dood. Vermijd contact van de metalen delen van de accuklemmen of van de accupolen.

Gebruik het snelstartsysteem uitsluitend als starthulp voor voertuigen met 12 V-accu.

Starthulp

1. Controleer of het voertuig niet loopt en schakel het contact uit.
2. Let op: laat de accuklemmen (5) elkaar niet raken en sluit ze nooit kort.
3. Verbind de rode klem met de pluspool van de accu.

4. Verbind de zwarte klem met een vaststaand metalen deel in de motorruimte, maar nooit met de minpool van de accu.

5. Bij verkeerd aangesloten pooltangen licht de LED (7) rood op en klinkt er een waarschuwingssignaal.

6. Kijk of de poolklemmen goed vast zitten.
7. Schakel het snelstartsysteem in door de hoofdschakelaar (1) te draaien en wacht 3-5 minuten.
8. Schakel het contact van het voertuig in.
9. Start de motor maximaal 5-6 seconden.
10. Wanneer de motor niet aanslaat, wacht u minstens drie minuten voordat u de procedure herhaalt.
11. Zodra de motor loopt, maakt u eerst de zwarte accuklem los en bevestigt u die aan de behuizing van het snelstartsysteem.
12. Maak nu de rode klem los van de accu en bevestig hem aan de behuizing.
13. Laad het snelstartsysteem bij de eerstvolgende gelegenheid weer op, teneinde hem verder te kunnen gebruiken. Alleen bij een volledig geladen snelstartsysteem kunt u starchulp bieden.
14. Voor het starten van volledig ontladen accu's is het snelstartsysteem niet geschikt!

Gebruik als 12V= spanningsbron

1. Neem de afdekking van de 12 V-contactdoos (4) af.
2. Steek de stekker in de contrastekker en verbind het vrije einde met de aansluiting van het 12 V-apparaat.

USB-uitgang

Op de USB-aansluiting (6) kunnen met behulp van een USB-stekker kleine stroomafnemers worden aangesloten. De USB-aansluiting levert 5 Volt met tot max. 1000 mA, het is geen dataport. Met de schakelaar (8) wordt de spanning bij de aansluiting in- of uitgeschakeld. Dat het apparaat operationeel is wordt gesignaleerd door de groene LED.

Gebruik als compressor

1. Voor het oppompen van banden steekt u de aansluiting vast op het ventiel en zet u de klemhendel om.
2. Voor het oppompen van ballen of andere sport- en spelmaterialen plaatst u eerst de betreffende ventieladapter (17) in de aansluiting, en bevestigt u deze door de klemhendel om te zetten.
3. Schakel de compressor in (13).
4. Controleer de druk op de manometer (12), en schakel de compressor uit zodra de vereiste druk is bereikt.
5. Laat de compressor maximaal 10 minuten lopen. Wanneer u meer lucht nodig hebt, laat u de compressor circa 10 minuten afkoelen voordat u verder gaat met pompen.

De loodzuuraccu opladen

U kunt het snelstartsysteem opladen via het bijgevoegde 230 V\~ / 50 Hz-netgedeelte of via een 12 V-autoaccu. We adviseren u de accu na ieder gebruik weer vol te laden.

(LET OP! De hoofdschakelaar (1) in positie „OFF“ schakelen.)

De laadtijd is afhankelijk van de laadtoestand van de accu respectievelijk het aantal uitgevoerde starchulpen.

Druk de rode knop (11) op het frontpaneel in teneinde de laadtoestand te controleren. Als de LED (10) groen oplicht, is het snelstartsysteem voldoende geladen.

Opladen met stekker-laadapparaat

1. Steek de stekker van de laadkabel in de laadbus (9) op de voorzijde van het snelstartsysteem.
2. Steek de oplaadapparaat (15) in een 230 V\~ / 50 Hz contactdoos.
3. Laat het snelstartsysteem circa 12 uur laden. Controleer de laadtoestand door op de rode knop (11) te drukken.
4. Als de LED (10) groen oplicht, is het snelstartsysteem voldoende geladen

Opladen via de autoaccu

Let op: met deze laadmethode kunt u niet dezelfde spanning bereiken als met het stekker-laadapparaat.

1. Steek de stekker van de bijgevoegde laadkabel (16) in de contrastekker van de sigaretten-aansteker van de auto.
2. Steek de kleine stekker aan het andere einde van de laadkabel in de laadbus (9) van het snelstartsysteem.
3. Het laden mag enkel tijdens de rit gebeuren omdat de autobatterij ontladen wordt.

De accu afvoeren

- Verbruikte batterijen en accu's horen niet in het huisafval.

• Voer verbruikte accu's af via de voorgeschreven inzamelpunten.
• Werp batterijen en accu's nooit in het vuur. Explosiegevaar!
• Plak, voordat u de accu afvoert, de contacten voldoende af met isoleerband teneinde kortsluiting te vermijden.

Twee jaar volledige garantie

De garantietijd voor dit apparaat begint met de dag van aankoop. U toont ons de aankoopdatum door het originele aankoopbewijs in te zenden.

We garanderen tijdens de garantietijd:

• gratis verhelpen van eventuele storingen
• gratis vervanging van alle onderdelen die defect zijn
• gratis vakkundige service (dat wil zeggen: gratis montage door ons servicepersoneel).

Voorwaarde is dat het defect niet is veroorzaakt door ondeskundige behandeling.

Neem bij eventuele vragen of kwaliteitsproblemen onmiddellijk contact op met de producent:

Elektrisch gereedschap dat aan vervanging toe is en milieubescherming

• Mocht uw elektrische werktuig op een dag zo intensief gebruikt zijn dat het moet worden vervangen of mocht u het niet meer nodig hebben, dan bent u verplicht om deze elektrische apparatuur bij een centrale plek voor inzameling van dit soort afval af te leveren.
• Informatie over plekken waar uw elektrische apparatuur wordt ingezameld krijgt u via uw plaatselijke afvalverwerkingsbedrijf resp. bij de plaatselijke overheid.
• Elektrische apparatuur bevat waardevolle grondstoffen die hergebruikt kunnen worden. U levert een bijdrage aan het hergebruik van waardevolle grondstoffen als u uw verouderde apparatuur bij een centrale vuilstortplaats inlevert.
• Elektrische apparatuur bevat ook stoffen die bij ondeskundige afvalverwijdering tot schade voor mens en milieu kunnen bijdragen.

- Het symbool van de doorgestreepte afvalton staat voor de verplichting om zodanig gekenmerkte apparatuur met het oog op hergebruik in te leveren bij een gescheiden inzameling van elektrische en elektronische apparatuur.
