Intitulé	Description
Type de produit	Chargeur de batterie
Tension d'entrée	230 V AC
Tension de sortie	12 V DC
Courant de sortie	1 A
Compatibilité des batteries	Pour batteries plomb-acide et AGM
Indicateur de charge	LED d'état de charge
Dimensions	Compact, facile à transporter
Poids	Léger
Utilisation	Recharge de batteries de voitures, motos et autres véhicules
Maintenance	Vérifier régulièrement l'état du câble et des connecteurs
Sécurité	Protection contre les courts-circuits et les surcharges
Garantie	Vérifier les conditions de garantie du fabricant
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - M01776 Brüder Mannesmann

Comment puis-je savoir si mon chargeur de batterie Brüder Mannesmann M01776 fonctionne correctement ?

Vérifiez si le témoin lumineux s'allume lorsque le chargeur est branché. Si le témoin ne s'allume pas, assurez-vous que le chargeur est correctement connecté à une prise électrique fonctionnelle.

Que faire si mon chargeur ne charge pas la batterie ?

Assurez-vous que la batterie est compatible avec le chargeur Brüder Mannesmann M01776. Vérifiez également que les bornes de la batterie et du chargeur sont propres et sans corrosion.

Le chargeur fait un bruit étrange pendant le chargement, est-ce normal ?

Un léger bourdonnement peut être normal, mais si le bruit est fort ou inhabituel, débranchez immédiatement le chargeur et contactez le service client.

Quelle est la durée de charge typique pour une batterie avec le Brüder Mannesmann M01776 ?

La durée de charge dépend de la capacité de la batterie. En général, cela peut varier de 1 à 8 heures. Consultez le manuel de la batterie pour des informations spécifiques.

Puis-je utiliser ce chargeur pour charger des batteries de différentes marques ?

Oui, tant que la tension et le type de batterie sont compatibles avec le Brüder Mannesmann M01776, vous pouvez charger des batteries de différentes marques.

Que faire si le chargeur surchauffe ?

Débranchez immédiatement le chargeur et laissez-le refroidir dans un endroit bien ventilé. Si le problème persiste, ne l'utilisez plus et contactez le service client.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation du chargeur ?

Oui, assurez-vous d'utiliser le chargeur dans un endroit sec, évitez de le laisser sans surveillance pendant le chargement, et ne le connectez pas à des batteries endommagées.

Où puis-je trouver le manuel d'utilisation du chargeur Brüder Mannesmann M01776 ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Brüder Mannesmann.

MODE D'EMPLOI M01776 Brüder Mannesmann

Avant l’utilisation du système de démarrage rapide, veuillez lire ces instructions d’utilisation attentivement et intégralement et les conserver précieusement pour une relecture ultérieure. Ce système de démarrage rapide est approprié pour le démarrage de votre véhicule disposant d’un système de 12V, pour le gonflement de pneus de vélos, de motos et de voitures et de ballons et d’autres jouets et articles de sport gonflables ainsi que pour l’alimentation en tension d’autres appareils fonctionnant à 12V. De plus, une lampe de travail à DEL et une sortie USB sont intégrées. Il n’est pas conçu pour l’utilisation commerciale ! Indications de sécurité

1. Avant toute utilisation, examiner le système de démarrage rapide pour détecter d’éventuels

dommages ! Toute pièce défectueuse ou endommagée doit être réparée ou remplacée correctement par un atelier du service après-vente.

2. Protéger l’appareil contre la pluie, les projections d’eau et l’humidité !

3. Éviter son exposition aux rayons directs du soleil, à des températures très élevées ou très

basses et à la poussière et aux salissures.

4. Mise en marche, chargement et stockage uniquement sur un support résistant à l’acide !

5. Faire fonctionner et stocker le produit en position verticale !

6. Lors du travail avec des batteries plomb-acide, porter toujours des lunettes de protection.

7. Éviter tout contact avec l’acide de la batterie. En cas de contact avec la peau ou avec les

yeux, rincer abondamment avec de l’eau claire jusqu’à ce que des soins médicaux ultérieurs soient assurés.

8. Couper le moteur avant de connecter les câbles. Lors du branchement des câbles, faire

attention à la bonne polarité. Connecter d’abord le câble ROUGE (+) avec la borne positive de la batterie de la voiture, ensuite le câble NOIR (-) avec une pièce en métal fixe (masse) dans le compartiment du moteur. Ne pas connecter le câble noir avec la borne négative de votre batterie.

9. Utiliser le système de démarrage rapide dans un environnement suffisamment aéré. Ne pas

utiliser à proximité de gaz légèrement inflammable ou de liquides.

10. Éviter tout contact entre les deux pinces de la batterie et ne les court-circuiter en aucun cas.

Un court-circuit détruit les pinces et le système de démarrage rapide.

11. Utiliser le système de démarrage rapide uniquement avec des véhicules à batterie 12V.

12. Utiliser le système de démarrage rapide uniquement en cas d’urgence et en aucun cas pour

remplacer une batterie de véhicule défectueuse.

13. Utiliser le système de démarrage rapide uniquement aux fins décrites dans ces instructions

d’utilisation. Attention La station d’énergie est livrée avec batterie partiellement chargée. Il faut charger la batterie en entier avant la première utilisation. Quand la station d’énergie n’est pas utilisée pendant une période de temps prolongée, la batterie se décharge de manière indépendante. Pour préserver la durée de vie de la batterie, il est recommandé de la charger une fois tous les 3 à 5 mois, quelle que soit la fréquence d’utilisation.FR - 24 Pour le chargement, utiliser uniquement le chargeur compris dans le contenu de la livraison. Données techniques Batterie : Batterie plomb-acide rechargeable, 7 Ah Sortie : Tension continue 12 Volt, courant d’aide au démarrage (peak) 600 A Câbles : isolation en caoutchouc, conducteurs en cuivre Compresseur : pression max. 18 bar (260 psi) Description

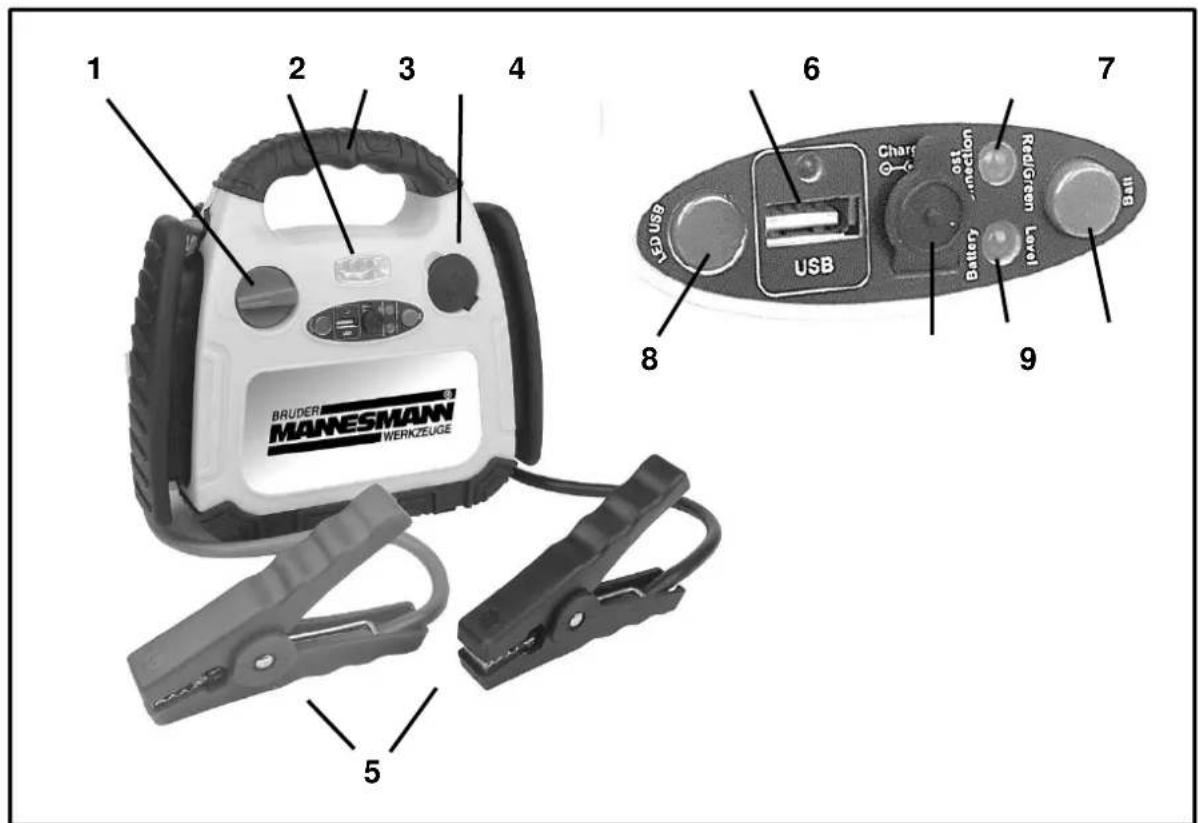

1. Interrupteur principal

2. Lampe de travail LED

5. Câble de l’aide au démarrage

7. Affichage d’inversion de polarité

8. Marche/arrêt de la lampe de travail et de la prise USB

9. Douille de chargement

10. Affichage du chargement

11. Bouton pour la vérification de la tension

12. Manomètre du compresseur

13. Marche/arrêt compresseur

14. Tuyau de pression

15. Chargeur secteur

16. Prise allume-cigare

17. Adaptateur pour le gonflage

Comporte : Compresseur jusqu’à 18 bar Adaptateur pour le gonflage de ballons et de jouets Lampe de travail LED Fonctionnement Attention : Une décharge électrique peut causer des blessures graves et jusqu’à la mort. Éviter de toucher les parties en métal des pinces de la batterie ainsi que les bornes de la batterie. Le système de démarrage rapide doit être utilisé uniquement pour des véhicules avec une batterie de 12V ! Aide au démarrage

1. Assurez-vous que le véhicule n’est pas en marche et coupez le moteur.

2. Attention : Évitez le contact entre les deux pinces (5) de la batterie et ne les court-circuitez

3. Connectez la pince rouge à la borne positive de la batterie.

4. Connectez la pince noire avec une pièce en métal fixe (masse) dans le compartiment du

moteur mais ne la connectez en aucun cas à la borne NÉGATIVE de la batterie.

5. En cas de raccordement incorrect des pinces crocodiles, la DEL (7) s’allume et un signal

d’alarme est émis.FR - 25

6. Faites attention à ce que les pinces des bornes soient proprement fixées.

7. Activer le système de démarrage rapide en tournant l’interrupteur principal (1) et attendre 3

8. Allumez l’amorçage du véhicule.

9. Allumez le moteur pendant 5 à 6 secondes maximum.

10. Si le moteur ne démarre pas, attendez au moins 3 minutes avant de répéter l’opération.

11. Dès que le moteur est en marche, enlevez d’abord la pince de batterie noire et fixez-la sur le

boîtier du système de démarrage rapide.

12. Enlevez ensuite la pince rouge de la batterie et fixez-là sur le boîtier.

13. Rechargez le système de démarrage rapide à la prochaine occasion pour une réutilisation

ultérieure. Vous ne pouvez procurer de l’aide au démarrage que si le système de démarrage rapide est chargé complètement.

14. Le système de démarrage rapide ne convient pas au démarrage de batteries

complètement déchargées ! Utilisation en tant que source de tension 12V

1. Enlevez le couvercle de protection de la prise 12V (4).

2. Branchez la fiche sur la prise et connectez la fin libre au raccord de l’appareil 12V.

Sortie USB La sortie USB (6) permet d’exploiter de petits consommateurs avec fiche USB. La sortie USB fournit 5 Volts avec jusqu’à 1 000 mA au max. et n’est pas un port de données. L’interrupteur (8) sert à connecter ou déconnecter la tension sur la sortie. L’opérationnalité est signalée par la DEL verte. Utilisation en tant que compresseur

1. Pour gonfler des pneus, fixez le raccord fermement sur la valve et rabattez le levier de

2. Pour gonfler des ballons ou autres articles de sport ou des jouets, insérez d’abord

l’adaptateur de valve (17) correspondant dans le raccord et fixez-le en rabattant le levier de serrage.

3. Allumez le compresseur (13).

4. Vérifiez la pression atteinte à l’aide du manomètre (12) et éteignez le compresseur dès que

la pression nécessaire est atteinte.

5. Laissez le compresseur allumé pendant 10 minutes au maximum. Si vous avez besoin d’une

quantité d’air plus grande, laissez refroidir le compresseur pendant env. 10 minutes avant de continuer le gonflage. Chargement de la pile plomb-acide Le chargement du système de démarrage rapide s’effectue avec le chargeur 230V~/50Hz livré avec l’appareil ou avec une batterie de voiture 12V. Nous recommandons de recharger en entier la batterie après chaque utilisation. (Attention ! Commuter l’interrupteur principal (1) sur la position « OFF ».) Le temps de chargement dépend de l’état de chargement de la batterie voire du nombre d’aides au démarrage précédemment effectuées. Pour vérifier l’état de chargement, appuyez sur le bouton rouge (11) sur le panneau devant. Lorsque la DEL (10) est allumée en vert, le système de démarrage rapide est suffisamment chargé.FR - 26 Chargement avec chargeur secteur

1. Branchez la fiche du câble de chargement sur la douille de chargement (9) sur le devant

du système de démarrage rapide.

2. Connectez le chargeur (15) à une prise 230V~/ 50Hz.

3. Attendez env. 12 heures pour le chargement du système de démarrage rapide. Vérifiez

l’état de chargement en appuyant sur le bouton rouge (11).

4. Lorsque la DEL (10) est allumée en vert, le système de démarrage rapide est

suffisamment chargé. Chargement à l’aide de la batterie de voiture Attention : Cette méthode de chargement ne permet pas d’atteindre la même tension qu’avec le chargeur secteur.

1. Connectez la fiche du câble de chargement (16) inclus dans la livraison à la prise de

l’allume-cigare de votre véhicule.

2. Connectez la petite fiche à l’autre côté du câble de chargement à la douille de chargement

(9) du système de démarrage rapide.

3. Le chargement doit se faire uniquement pendant les trajets, sinon la batterie de la voiture se

décharge. Élimination des batteries Les batteries et accumulateurs usagés ne doivent pas être confondus avec les déchets ménagers ! Éliminez les batteries usagées aux points de collecte prévus à cet effet. Ne jetez jamais les batteries ou les accumulateurs dans le feu. Danger d’explosion ! Avant d’éliminer votre batterie usagée, veuillez couvrir suffisamment ses contacts avec du ruban isolant afin d’éviter les courts-circuits.

Pleine garantie de 2 ans La période de garantie pour cet appareil commence avec le jour de l’achat. Veuillez nous prouver la date d’achat en nous envoyant l’original du bon d’achat. Pendant la période de garantie, nous vous garantissons : de remédier sans frais à tous les défauts éventuels. de remplacer sans frais toutes les pièces qui deviennent défectueuses. notre service d’expert gratuit (c’est-à-dire le montage gratuit par notre service technique). La condition préalable de la garantie est que le défaut ne résulte pas d’un usage incorrect.FR - 27 Pour toute question éventuelle ou en cas de problèmes de qualité, veuillez vous adresser directement au producteur : Brüder Mannesmann Werkzeuge GmbH Abt. Reparatur-Service Lempstr. 24 D 42859 Remscheid Allemagne Téléphone : +49 2191/37 14 71 Téléfax : +49 2191/38 64 77 Email : [e-mail] Les outils électriques usagés et la protection de l’environnement Si, un jour, votre outil électrique a été utilisé de façon aussi intense qu’il y a besoin de le remplacer, ou que vous n’en avez plus besoin, vous devez éliminer l’outil électrique dans un centre de recyclage. Vous pouvez obtenir des informations concernant les déchèteries pour votre outil électronique auprès des entreprises communales d’élimination des déchets voire dans les administrations communales. Les appareils électroniques contiennent des ressources précieuses et recyclables. Vous contribuez à leur réutilisation en apportant vos appareils anciens dans un centre de recyclage. Les appareils électroménagers contiennent également des substances qui peuvent, en cas d’élimination incorrecte, contribuer à causer des dommages à l’homme et à l’environnement. Le symbole de la poubelle barrée signifie l’obligation d’éliminer dans une collecte séparée d’appareils électriques et électroniques tout appareil portant cette marque.NL - 28 Snelstartsysteem / compressor Art.nr 01776 HANDLEIDING Lees deze handleiding vóór u het snelstart-systeem gebruikt, en leef ze na. Bewaar deze handleiding zorgvuldig. Dit snelstartsysteem is geschikt voor het starten van auto’s met 12 V-systeem, voor het oppompen van (motor)fiets- en autobanden, ballen en andere op-blaasbare spel- en sportartikelen, en als voedingsspanning voor 12 V-gereedschap. Bovendien zijn een LED- werklamp en een USB-uitgang geïntegreerd. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, gebruik. Veiligheidsinstructies
