AIP790CRVS - Afzuigkap ETNA - Gratis gebruiksaanwijzing en handleiding

Merk	ETNA
Model	AIP790CRVS
Producttype	Schouwkap
Afvoersystemen	Afzuiging naar buiten of recirculatie (met optioneel koolstoffilter)
Bediening	Aanraaktoetsen + draadloze afstandsbediening
Afzuigsnelheden	4 snelheden (LED: groen, oranje, rood, rood knipperend)
Verlichting	Ingebouwde LED, dimbaar via Etna Connected app
Vetfilter	Metallisch, vaatwasmachinebestendig, eenmaal per maand reinigen
Koolstoffilter	Langdurig (groen plastic), elke 4 maanden wasbaar, vervangen na 4 reinigingen
Elektrische voeding	220-240 V, geaard stopcontact
Minimale installatieafstand	65 cm voor gasfornuis, 55 cm voor elektrisch/inductie
Diameter afvoerkanaal	125 mm of 150 mm
Connectiviteit	Etna Connected app (scan QR), afstandsbediening inbegrepen
Batterij van de afstandsbediening	Type 23A, vervangbaar
Extern onderhoud	Zeepwater en zachte doek, geen schurende middelen
Vervanging van de verlichting	Moet worden uitgevoerd door een erkende technicus
Afvoer	Apparaat en verpakking recyclebaar, niet bij het huishoudelijk afval gooien
Elektrische aansluiting	Moet worden uitgevoerd door een erkende installateur

Veelgestelde vragen - AIP790CRVS ETNA

Hoe maak ik de vetfilters van de ETNA AIP790CRVS afzuigkap schoon?

De metalen vetfilters worden eenmaal per maand gereinigd in de vaatwasser (kort programma, lage temperatuur) of met de hand met een neutraal reinigingsmiddel. Open het perifere afzuigpaneel, druk op de filtervergrendeling en kantel het naar beneden om het te verwijderen. Plaats het na reiniging terug en sluit het paneel (magneetsluiting).

Hoe installeer of vervang ik het koolstoffilter van de afzuigkap?

Verwijder eerst het vetfilter. Het koolstoffilter wordt bovenop het vetfilter bevestigd. Houd het op zijn plaats om te voorkomen dat het valt. Het langdurige koolstoffilter (groen plastic) wordt elke 4 maanden met de hand of in de vaatwasser (max 65°C, zonder vaat of product) gewassen en vervolgens 1 uur in de oven gedroogd op 80°C. Vervang het na 4 reinigingen of als het beschadigd is.

Hoe verbind ik de afstandsbediening met de afzuigkap?

Haal de stekker van de afzuigkap uit het stopcontact (schakel de zekering uit), en sluit hem opnieuw aan. Druk binnen 5 seconden op de verlichtingstoets tot het lampje brandt, en druk vervolgens binnen 5 seconden op de aan/uit-toets. Wacht 10 seconden voordat u de afzuigkap gebruikt.

Wat te doen als de afstandsbediening niet meer werkt?

U kunt een nieuwe code invoeren: druk tegelijkertijd gedurende 10 seconden op de toetsen (-) en (+) van de afstandsbediening (de LED gaat branden), druk vervolgens binnen 3 seconden nogmaals tegelijk (LED knippert 3 keer). Volg daarna de procedure voor het verbinden van de afstandsbediening zoals beschreven in de handleiding.

Hoe vervang ik de batterij van de afstandsbediening?

Verwijder het deksel van de afstandsbediening en vervang de oude batterij door een batterij van hetzelfde type (23A) en dezelfde spanning. De oude batterij is chemisch afval: gooi deze weg volgens de plaatselijke regelgeving.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een gasfornuis is de minimale afstand 65 cm. Voor een elektrische, keramische of inductiekookplaat is de minimale afstand 55 cm.

Hoe maak ik de buitenkant van de roestvrijstalen afzuigkap schoon?

Gebruik geen schuurspons. Wrijf de roestvrijstalen schoorsteen in met een geschikt onderhoudsproduct. Gebruik voor de gelakte delen zeepwater en een zachte doek, spoel daarna af met schoon water en wrijf in met was voor een blijvende glans.

Kan ik de Etna Connected app met deze afzuigkap gebruiken?

Ja, scan de QR-code aan het begin van de handleiding om de app te downloaden. U kunt de verlichting dimmen, de automatische uitschakeltimer instellen en andere functies programmeren.

Hoe weet ik of het koolstoffilter gereinigd of vervangen moet worden?

Het langdurige koolstoffilter (groen plastic) moet elke 4 maanden worden gereinigd. Na 4 reinigingen (of bij beschadiging) moet het worden vervangen. De verzadiging hangt af van het gebruik en de frequentie van het reinigen van de vetfilters.

Wat te doen als de verlichting van de afzuigkap niet meer werkt?

De ingebouwde LED-verlichting moet door een erkende technicus worden vervangen. Probeer dit niet zelf te doen. Neem contact op met de ETNA klantenservice.

GEBRUIKSAANWIJZING AIP790CRVS ETNA

NL Gebruiksaanwijzing NL 3 - NL 18

Scan de QR-code of kijk op de website etna.nl/connected hoe u een verbinding tot stand kunt brengen met uw toestel.

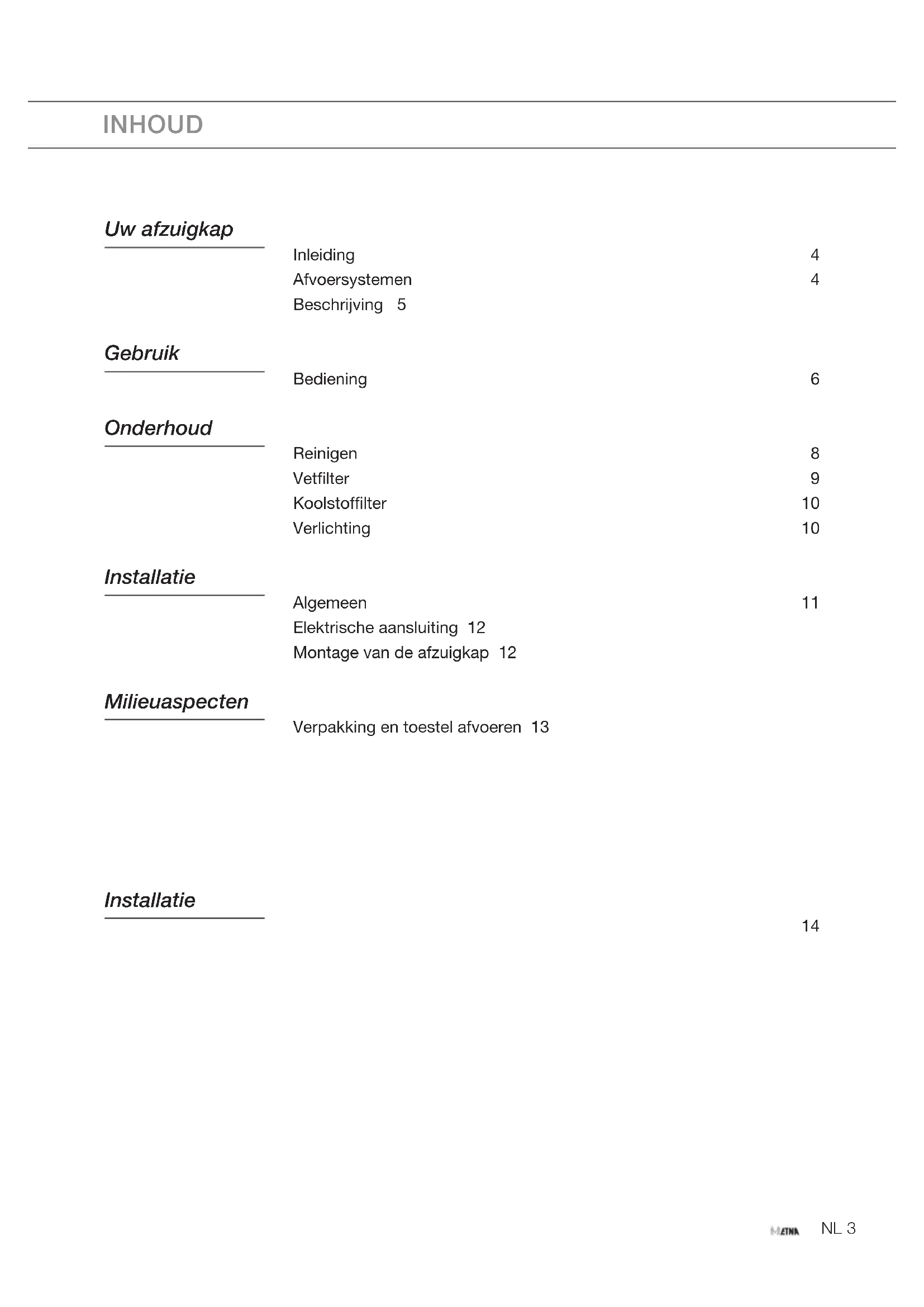

	Inleiding	4
	Afvoersystemen	4
	Beschrijving 5

Gebruik

Bediening

6

Onderhoud

	Reinigen	8
	Vetfilter	9
	Koolstofffilter	10
	Verlichting	10

Installatie

	Algemeen	11
	Elektrische aansluiting 12
	Montage van de afzuigkap 12

Milieuaspecten

	Verpakking en toestel afvoeren 13
Installatie	14

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Afvoersystemen

De afzuigkap kan op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd.

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen en een voorziening treffen voor terugvoer van de gefilterde lucht in de keuken.

Let op!

Het koolstofffilter moet apart besteld worden.

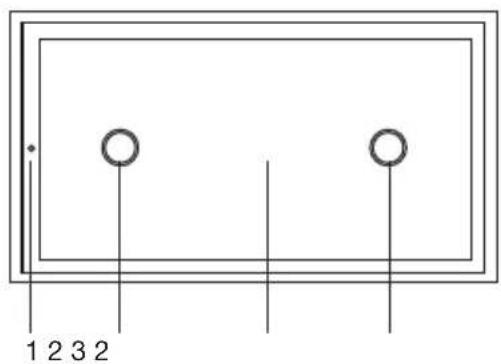

Beschrijving

1 2 3 2

4 + 5 7 - 6

1. Afzuigstanden LED indicatie
2. Verlichting
3. Randafzuigingspaneel
4. Aan/uittoets verlichting
5. (+) toets voor verhogen afzuigcapaciteit
6. (-) toets voor verlagen afzuigcapaciteit
7. Aan-/uittoets voor afzuiging

Bediening

Ventilator in- en uitschakelen

1. Druk op de aan-/uittoets voor de afzuiging.

- De afzuigkap schakelt in op stand één.

- De indicatie op de afzuigkap geeft de gekozen stand weer:

groen = 1e snelheid;

▷oranje = 2e snelheid;

rood = 3e snelheid;

▶rood knipperend = 4e snelheid (maximaal 7 minuten daarna terug naar 3e snelheid).

1. Kies indien gewenst een hogere stand met de '+' toets.

2. Druk op de '-' toets om een lagere stand te kiezen.

Verlichting in- en uitschakelen

1. Druk op de aan-/uittoets verlichting.

▶De verlichting gaat branden.

Druk nogmaals op de aan-/uittoets om de verlichting uit te schakelen.

Afstandsbediening koppelen aan de afzuigkap

1. Maak de afzuigkap spanningsloos door de groepenzekering in de meterkast op 0 te zetten of deze uit de zekeringhouder te draaien.

2. Sluit de afzuigkap weer aan op het spanningsnet door de groepenzekering op '1' te zetten of deze te plaatsen in de zekeringhouder.

3. Druk binnen 5 seconden op de verlichtingstoets tot de verlichting gaat branden.

4. Druk binnen 5 seconden op de aan-/uittoets voor de afzuiging. ►Wacht minimaal 10 seconden voordat u de afzuigkap gebruikt. ►Herhaal de stappen voor koppelen van de afstandsbediening als deze wordt vervangen.

Nieuwe code instellen voor de afzuigkap

Indien de afstandsbediening niet goed werkt door interferentie dan kan een nieuwe code worden ingesteld.

1. Druk gelijktijdig minimaal 10 seconden op de toetsen (-) en (+) van de afstandsbediening.
   ▶De led op de afstandsbediening gaat branden.
2. Druk opnieuw binnen 3 seconden gelijktijdig op de (-) en (+) toetsen.
   ▶De led op de afstandsbediening knippert 3x.
3. Volg de stappen voor koppelen van de afstandsbediening.

Batterij vervangen

Verwijder het kapje van de afstandsbediening en vervang de batterij door een zelfde type en voltage. De batterij geldt als chemisch afval en moet op verantwoorde wijze en conform de overheidsbepalingen afgevoerd worden.

+ 23A

Via de Etna Connected app kunt u de verlichting van dit toestel traploos dimmen, de duur van de timer instellen om het toestel automatisch te laten uitschakelen of andere functionaliteiten zelf programmeren. Scan de QR code voorin deze manual en download de app.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen.

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

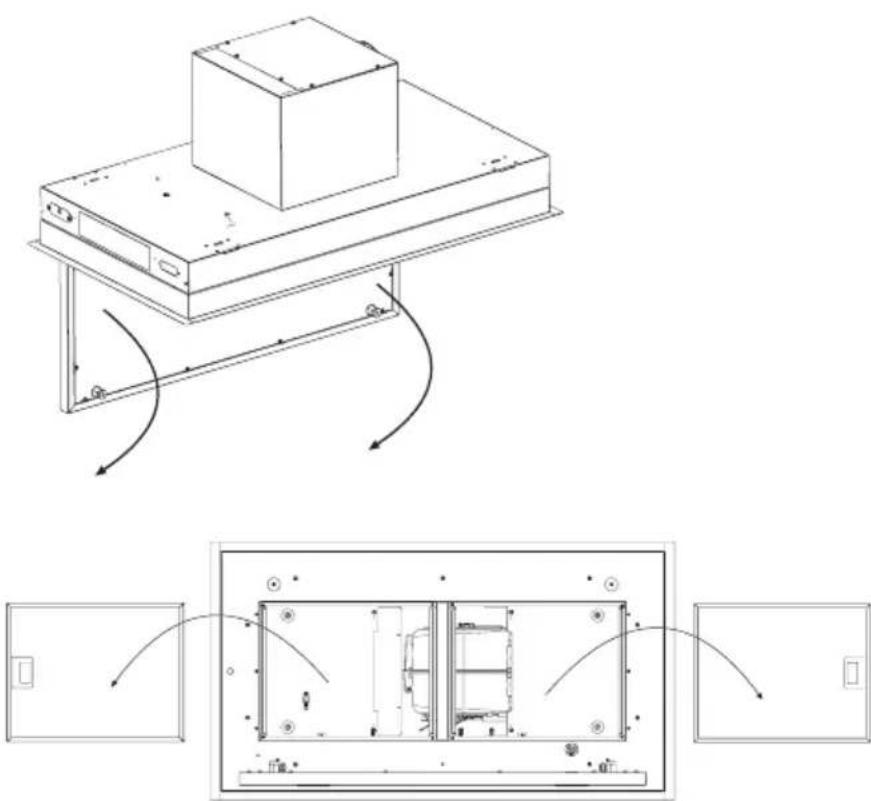

Vetfilter

- U moet het randafzuigingspaneel openen voordat u het vetfilter kunt verwijderen.

- Haak uw vingers achter het paneel en zet uw duimen af tegen de rand van de afzuigkap.

- Klap het randafzuigingspaneel naar beneden.

- Druk de sluiting van het vetfilter in en kantel het vetfilter omlaag. Nu kunt u het vetfilter uit de kap nemen.

Indien aanwezig, ligt het koolstofffilter geklemd bovenop het vetfilter. Voorkom dat het koolstofffilter op uw kookplaat valt door deze te ondersteunen tijdens het plaatsen en verwijderen van de filters.

• Reinig de vetfilters.
• Plaats de vetfilters terug.
• Druk het randafzuigingspaneel vast; deze werkt met magneten.

Koolstofffilter

• Verwijder het vetfilter.
• Bevestig het koolstofffilter.

Het koolstofffilter ligt geklemd bovenop het vetfilter. Voorkom dat het koolstofffilter op uw kookplaat valt door deze te ondersteunen tijdens het plaatsen en verwijderen van de filters.

- Plaats het vetfilter met het koolstofffilter.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
• Het koolstofffilter moet minimaal iedere vier maanden worden gereinigd.
• Als vervangend koolstofffilter kunt u kiezen voor een longlife filter, herkenbaar aan het groene kunststof. Dit filter dient elke 4 maanden te worden gereinigd.

Reinigingsprocedure longlife filter

- Het koolstofffilter kan met de hand worden gewassen in een mild sopje, of in de vaatwasser bij een maximumtemperatuur van 65 °C. Deze wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

- Verwijder overtollig water. Let op dat het filter niet beschadigd raakt. Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na 4 keer reinigen (of als het filter beschadigd is) dient het filter vervangen te worden.

Verlichting

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 150 mm. Het beste is de afvoerpijp met de grootst mogelijke diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Elektrische aansluiting

Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontactdoos aangesloten dient te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

GROEN/GEEL = Aarde

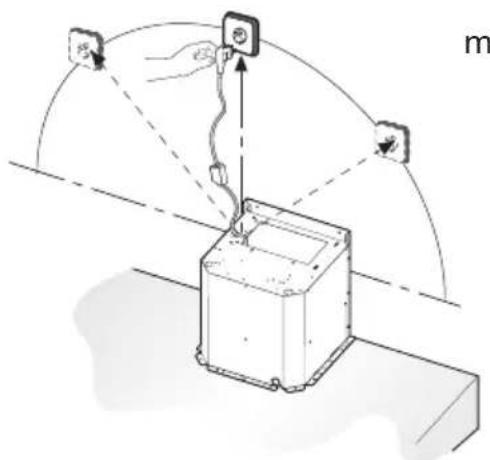

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is.

Let op:

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een dubbelpolige schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Montage van de afzuigkap

De laatste pagina's van deze gebruiksaanwijzing tonen de stappen voor de montage van de afzuigkap.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
