Productsoort	Afzuigkap schoorsteenvorm
Merk	ETNA
Model	AO461WIT
Aantal snelheden	3
Verlichting	Lamp 4 W, fitting E14, 220-240 V
Elektrische klep	Ja, ingebouwd
Materiaal schoorsteen	Roestvrij staal
Minimale veiligheidsafstand	65 cm (55 cm voor elektrische/inductieplaten)
Diameter afvoerbuis	125 mm
Type vetfilter	Metaal, vaatwasmachinebestendig
Reinigingsfrequentie vetfilter	Maandelijks
Compatibel geurfilter	REC80 (kool) of HF3001 (voor set HR0001)
Vervanging koolstoffilter	Om de 4 maanden
Elektrische voeding	220-240 V ~ 50 Hz
Elektrische klasse	II (dubbele isolatie)
Optionele accessoires	Recirculatieset HR0001
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - AO461WIT ETNA

Hoe installeer ik de ETNA AO461WIT afzuigkap?

De installatie moet worden uitgevoerd door een erkende installateur. De minimale afstand tussen de afzuigkap en de kookplaat is 65 cm (55 cm voor elektrische/inductieplaten). De afvoerbuis moet een diameter hebben van 125 mm. Gebruik de meegeleverde montagesjabloon om de gaten te boren.

Hoe reinig ik de vetfilters?

De vetfilters moeten minstens één keer per maand worden gereinigd. U kunt ze met de hand wassen met zeepwater of in de vaatwasser op lage temperatuur. Laat ze volledig drogen voordat u ze terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter (REC80) moet elke 4 maanden worden vervangen als de afzuigkap in recirculatiemodus wordt gebruikt. Als u de recirculatieset HR0001 met het filter HF3001 gebruikt, vervang deze dan eenmaal per jaar.

Wat te doen als de verlichting niet werkt?

Schakel het apparaat uit en trek de stekker eruit. Verwijder het vetfilter en draai de defecte lamp los. Vervang deze door een lamp van hetzelfde type: 4 W, fitting E14, 220-240 V.

Hoe gebruik ik de verschillende snelheden?

De afzuigkap heeft 3 snelheden. Druk op toets B voor snelheid 1, C voor snelheid 2, D voor snelheid 3. Om uit te schakelen, druk nogmaals op de bijbehorende toets.

Wat betekent de elektrische klep?

De elektrische klep opent en sluit automatisch met toets B. Het voorkomt dat koude lucht binnendringt wanneer de afzuigkap is uitgeschakeld.

De afzuigkap maakt lawaai, wat te doen?

Controleer of de afvoerbuis niet te lang is of te veel bochten heeft. Als u de recirculatiemodus gebruikt, geef dan de voorkeur aan de starterset HR0001. Zorg ervoor dat de vetfilters schoon zijn.

Hoe monteer ik de afzuigkap in recirculatiemodus?

U moet de recirculatieset HR0001 (apart verkrijgbaar) in een bovenkast installeren. Sluit deze aan op de afzuigkap en installeer het geurfilter. Voor een wandmontage zonder kast, gebruik het koolstoffilter REC80 direct op de motor.

Welke accessoires zijn compatibel?

De optionele accessoires zijn de recirculatieset HR0001, het geurfilter HF3001 (voor HR0001) en het koolstoffilter REC80 (voor wandmontage). Scan de QR-code in de handleiding om ze te bestellen.

Hoe voer ik de afzuigkap af aan het einde van de levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een milieustraat of een inzamelpunt voor elektrische apparaten. De verpakking (karton, polyethyleen) is recyclebaar.

GEBRUIKSAANWIJZING AO461WIT ETNA

Gebruiksaanwijzing Mode d'emploi Bedienungsanleitung Instructions for use

Afzuigkap Hotte cheminée Dunstabzugshaube Cooker hood

AO161____ AO461____

NL Gebruiksaanwijzing NL 3 - NL 14

	Inleiding	4
	Beschrijving	4
	Afvoersystemen AO461 5

Gebruik

Bediening

6

Onderhoud

	Reinigen	7
	Vetfilters	8
	Geur-/fijnstofffilter	9
	Verlichting	10

Storingen

Wat moet ik doen als... 11Storingstabel

11

Installatie

	Algemeen	12
	Elektrische aansluiting 12
	Montage van de afzuigkap 13

Bijhorende accessoires

Bijhorende accessoires 13

Milieuaspecten

Afvoeren van de verpakking en het apparaat 14

Installatie

Inleiding

Gefeliciteerd met uw keuze voor dit toestel. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.

In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik en onderhoud van het toestel van pas kan komen.

Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt.

Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik.

Beschrijving

AO161

O/1

A Verlichting
B Openen en sluiten van de elektrische klep

AO461

ABCD

O/1

2

3

A Verlichting
B Uitschakelen en inschakelen ventilatorstand 1
C Ventilatorstand 2
D Ventilatorstand 3

Afvoersystemen AO461

Dit toestel kan op twee manieren worden aangesloten.

1. Afvoer naar buiten.

De aangezogen kookluchten worden via een afvoerslang naar buiten afgevoerd. Zorg voor plaatsing van een afsluitklep in de afvoer om koude lucht via de afvoerslang te voorkomen. Dit toestel kan op deze manier vrijhangend aan de muur worden bevestigd, maar ook onder een kast worden gemonteerd.

1. Recirculatie toepassing.

In deze toepassing wordt de kooklucht niet naar buiten afgevoerd. Vervuilde kooklucht wordt gefilterd en in de keuken teruggeblazen. Hiervoor is een extra geur-/fijnstofffilter nodig die regelmatig dient te worden vervangen voor een optimale werking.

Let op! Het geur-/fijnstofffilter moet apart besteld worden.

Bediening

AO161

Elektrische klep openen en sluiten

1. Druk op toets B.
   ▶De elektrische klep wordt geopend.
2. Druk nogmaals op toets B.
   ▶De elektrische klep wordt gesloten.

AO461

ABCD

Ventilator in- en uitschakelen

1. Druk op toets B, C of D.
   ▶De ventilator schakelt in met de gekozen stand.
2. Druk vervolgens nomaals op de betreffende toets.
   ▶De ventilator schakelt uit.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets A.

   De verlichting gaat branden.

2. Druk nogmaals op de verlichtingstoets A.

   De verlichting gaat uit.

Reinigen

Let op! Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen.

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol!

Attentie! Als u de aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilter

Regelmatig reinigen van het vetfilter zorgt voor optimale prestaties en voorkomt afgifte van kookluchten wanneer het toestel niet in gebruik is.

Reinig het vetfilter minimaal 1x per maand. Bij reiniging kunnen de aluminium delen van het filter dof worden door de gebruikte schoon-maakmiddelen, met name bij plaatsing in de vaatwasser. Dit is normaal.

Vetfilter verwijderen

1. Schakel het toestel en de verlichting uit.
2. Druk het vetfilter bij de uitsparing naar achteren.
3. Verwijder het vetfilter uit de kap.

Reinigen

• Het vetfilter kan eenvoudig met de hand worden gereinigd. Maak het vetfilter schoon in een sopje met afwasmiddel en spoel het af. Laat het vetfilter daarna goed uitlekken en drogen voordat u het terugplaatst.
• U kunt het vetfilter eventueel ook in de vaatwasmachine reinigen. Laat het vetfilter daarna goed uitlekken en drogen voordat u het terugplaatst.
• De onderzijde van de afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel en een vochtige doek.

Vetfilter terugplaatsen

Zorg ervoor dat het vetfilter goed droog is voordat u het vetfilter terugplaatst. Het vetfilter moet met het sluitmechanisme naar voren geplaatst worden.

1. Open het sluitmechanisme. De nokjes aan de voorzijde van het vetfilter vallen hierdoor naar binnen. Houd bij het plaatsen van het vetfilter het sluitmechanisme in deze positie.
2. Druk de nokjes aan de achterzijde van het vetfilter in de daarvoor bestemde openingen aan de achterzijde van de afzuigkap.
3. Kantel het vetfilter naar boven.
4. Laat het sluitmechanisme los. De nokjes aan de voorzijde van het vetfilter komen naar buiten en vallen in de daarvoor bestemde openingen aan de voorzijde van de afzuigkap.

Geur-/fijnstofffilter

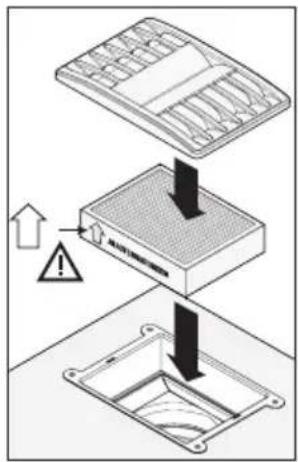

Plaatsen en vervangen van het filter in de filterbox

• Wanneer het toestel als recirculatie afzuigkap wordt gebruikt, maakt u gebruik van de separate filterbox HR0001 die in de bovenkast wordt ingebouwd.
• Met de filterbox levert uw afzuigkap een optimale prestatie. Het toegepaste filter reinigt kookdampen van geuren en fijnstof.

• U hoeft het filter slechts jaarlijks te vervangen.

• Verwijder het afdekrooster door er voorzichtig aan te trekken.

• Neem het oude filter uit de box.
• Plaats het nieuwe filter in de box. Let hierbij op de pijl die op de zijkant staat. Dit is de richting van de luchtstroom.
• Plaats het afdekrooster terug op de filterhouder.

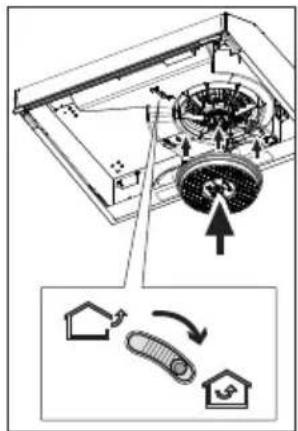

Alternatief: Plaatsen en vervangen van een koolstofffilter

• Indien het toestel niet onder een bovenkast is gemonteerd maar vrijhangend op een muur en niet naar buiten kan afvoeren, zult u als alternatief een intern filter dienen te plaatsen om de kookgeur te neutraliseren.
• Let op: deze toepassing zorgt voor veel weerstand op de motor en een toename van geluid en verlies van aanzuigcapaciteit.

1. Schakel het toestel en de verlichting uit.
2. Druk het vetfilter bij de uitsparing naar achteren.
3. Verwijder het vetfilter uit de kap.
4. Verzet de schuif naar recirculatie.
5. Bevestig het koolstofffilter REC80 aan de motor.
6. Plaats het vetfilter weer terug.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt. Kook bij recirculatie zoveel mogelijk met deksels op de pannen.
• Het koolstofffilter moet minimaal iedere vier maanden worden vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.

Verlichting

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Let op!

Maak het toestel spanningsloos door de stekker uit het stopcontact te verwijderen voordat het lampje vervangen wordt.

Lamp verwijderen

1. Schakel het toestel en de verlichting uit.
2. Druk het vetfilter bij de uitsparing naar achteren.
3. Verwijder het vetfilter uit de kap.
4. Schroef het lampje uit de fitting en vervang deze door een lamp met hetzelfde wattage.
5. Plaats het vetfilter weer terug.

Lamp	Vermogen (W)	Fitting	Voltage (V)	Afmeting (mm)	ILCOS Code
	4 E14 220-240	107 x 37 D	RBB/F-4-220-240		E14-35/100

Wat moet ik doen als...

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

Let op!

Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen.

Storingstabel

Symptoom Mogelijke oorzaak	Oplossing
Verlichting brandt niet. Verlichting defect. Verwijder het vetfilter en vervang de lamp.
Afzuigkap maakt lawaai. Afvoer te lang of te veel bochten in het kanaal.		Verander het afvoerkanaal (zie hoofdstuk installatie).
Geen afzuiging. Klep of bediening defect. Bel de servicedienst.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatie-leiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren (en vooral niet kleiner).
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.
• Gebruik (indien bijgeleverd) de aftekenmal voor het aftekenen van de bevestigingsgaten.

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nulleiding

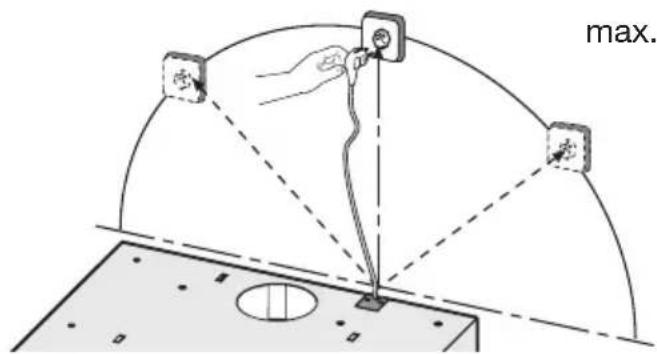

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding wordt aangebracht.

max. 100 cm

Montage van de afzuigkap

De laatste pagina's van deze gebruiksaanwijzing tonen de stappen voor de montage van de afzuigkap.

Bijhorende accessoires

• HR0001 Startset met aansluitmateriaal voor recirculatie inclusief filter voor geur-/fijnstof.
• HF3001 Geur-/fijnstofffilter voor toepassing in de startset (jaarlijks vervangen).

Alternatief (uitsluitend bij plaatsing vrij op de muur)

• REC80 koolstofffilter (elke 4 maanden vervangen).

Scan de QR code voor het bestellen van bovenstaande accessoires voor uw toestel.

Afvoeren van het toestel en de verpakking

Dit toestel is gemaakt van duurzame materialen. Het toestel moet aan het einde van zijn levensduur op verantwoorde wijze worden afgedankt. Informeer bij de plaatselijke autoriteiten hoe u dit kunt doen.

De verpakking van het toestel is recyclebaar. Mogelijk zijn de volgende materialen gebruikt:

• karton;
  • polyethyleenfolie (PE);
• polystyreen.

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Waarschuwing! Laat kinderen nooit met het verpakkingsmateriaal spelen vanwege het gevaar van verwonding of verstikking. Bewaar het verpakkingsmateriaal op een veilige plaats of voer het af op een milieuvriendelijke manier.

Het toestel is gemarkeerd met een vuilnisbaksymbool met een kruis erdoor om u erop te wijzen dat elektrische huishoudelijke toestellen afzonderlijk moeten worden afgedankt. Dit houdt in dat het toestel aan het einde van zijn levensduur niet met het gewone huisvuil mag worden meegegeven. Het toestel moet naar een speciale gemeentelijke afvalverwerkingslocatie voor gescheiden afval worden gebracht of naar een dealer die deze service verleent.

Negatieve gevolgen voor mens en milieu worden voorkomen door huishoudelijke toestellen apart in te zamelen en op de juiste wijze af te danken. Dit zorgt ervoor dat de materialen waaruit het toestel bestaat, kunnen worden teruggewonnen en aanzienlijke besparingen op energie en grondstoffen kunnen worden gerealiseerd.

Verklaring van conformiteit

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, verordeningen en voorschriften, evenals aan de eisen die staan beschreven in de normen waarnaar wordt verwezen.

Montage van de HR0001 startset voor recirculatie

De schuif voor recirculatie op de motor NIET omzetten; de uitblaas blijf naar boven.

Attention!
