AO461WIT - Hotte ETNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante cheminée
Marque	ETNA
Modèle	AO461WIT
Nombre de vitesses	3
Éclairage	Ampoule 4 W, culot E14, 220-240 V
Clapet électrique	Oui, intégré
Matériau de la cheminée	Acier inoxydable
Distance minimale de sécurité	65 cm (55 cm pour plaques électriques/induction)
Diamètre du conduit d’évacuation	125 mm
Type de filtre à graisse	Métallique, lavable au lave-vaisselle
Fréquence de nettoyage filtre à graisse	Mensuel
Filtre anti-odeurs compatible	REC80 (charbon) ou HF3001 (pour set HR0001)
Remplacement filtre à charbon	Tous les 4 mois
Alimentation électrique	220-240 V ~ 50 Hz
Classe électrique	II (double isolation)
Accessoires optionnels	Set de recirculation HR0001
Pays d’origine	Non précisé

FOIRE AUX QUESTIONS - AO461WIT ETNA

Comment installer la hotte ETNA AO461WIT ?

L'installation doit être effectuée par un installateur agréé. La distance minimale entre la hotte et la plaque de cuisson est de 65 cm (55 cm pour les plaques électriques/induction). Le conduit d'évacuation doit avoir un diamètre de 125 mm. Utilisez le gabarit de montage fourni pour percer les trous.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés au moins une fois par mois. Vous pouvez les laver à la main avec de l'eau savonneuse ou au lave-vaisselle à basse température. Laissez-les sécher complètement avant de les remettre en place.

Quand dois-je remplacer le filtre à charbon ?

Le filtre à charbon (REC80) doit être remplacé tous les 4 mois si la hotte est utilisée en mode recyclage. Si vous utilisez le set de recirculation HR0001 avec le filtre HF3001, remplacez-le une fois par an.

Que faire si l'éclairage ne fonctionne pas ?

Éteignez l'appareil et débranchez-le. Retirez le filtre à graisse, puis dévissez l'ampoule défectueuse. Remplacez-la par une ampoule de même type : 4 W, culot E14, 220-240 V.

Comment utiliser les différentes vitesses ?

La hotte dispose de 3 vitesses. Appuyez sur la touche B pour la vitesse 1, C pour la vitesse 2, D pour la vitesse 3. Pour éteindre, appuyez à nouveau sur la touche correspondante.

Que signifie le clapet électrique ?

Le clapet électrique s'ouvre et se ferme automatiquement à l'aide de la touche B. Il empêche l'air froid de pénétrer lorsque la hotte est éteinte.

La hotte fait du bruit, que faire ?

Vérifiez que le conduit d'évacuation n'est pas trop long ou n'a pas trop de coudes. Si vous utilisez le mode recyclage, préférez le set de départ HR0001. Assurez-vous que les filtres à graisse sont propres.

Comment monter la hotte en mode recyclage ?

Vous devez installer le set de recirculation HR0001 (vendu séparément) dans une armoire supérieure. Branchez-le sur la hotte et installez le filtre anti-odeurs. Pour une installation murale sans armoire, utilisez le filtre à charbon REC80 directement sur le moteur.

Quels sont les accessoires compatibles ?

Les accessoires optionnels sont le set de recirculation HR0001, le filtre anti-odeurs HF3001 (pour HR0001), et le filtre à charbon REC80 (pour montage mural). Scannez le code QR dans la notice pour les commander.

Comment mettre au rebut la hotte en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans une déchetterie ou un point de collecte sélectif pour appareils électriques. L'emballage (carton, polyéthylène) est recyclable.

MODE D'EMPLOI AO461WIT ETNA

Mode d'emploi FR 3 - FR 14

Handig om te weten - Bon à savoir - Nützlich zu wissen - Nice to know

Uw afzuigkap

Votre hotte cheminée

	Introduction	4
	Description	4
	Système d’évacuation AO461 5

Utilisation

Commande

6

Entretien

	Nettoyage	7
	Filtre à graisse 8
	Filtre anti-odeurs / filtre à particules fines 9
	L’éclairage	10

Problèmes

Que dois-je faire si... 11

Tableau des pannes 11

Installation

	Généralités	12
	Branchement électrique 12
	Montage de la hotte cheminée 13

Accessoires assortis

Accessoires assortis 13

Aspects environnementaux

Mise au rebut de l’appareil et de l’emballage 14

Installation

Nous vous félicitons d'avoir choisi cet appareil. La souplesse et la simplicité d'utilisation sont les principes qui ont guidé son développement.

Ce manuel vous explique comment utiliser cet appareil de manière optimale. En plus des informations sur le fonctionnement, vous trouverez ici des informations générales utiles pour l'utilisation et l'entretien de l'appareil.

Lisez attentivement cette notice d'utilisation avant d'utiliser l'appareil et rangez-la en lieu sûr pour la consulter ultérieurement.

Description

AO161

O/1

A Éclairage B Ouvrir / fermer le clapet électrique

AO461

ABCD

O/1

A Éclairage B Activation et désactivation de la vitesse 1 du ventilateur C Vitesse 2 du ventilateur D Vitesse 3 du ventilateur

Système d'évacuation AO461

Cet appareil peut être raccordé de deux manières.

1. Évacuation vers l'extérieur.

L'air de cuisson aspiré est évacué vers l'extérieur par un tuyau d'évacuation. Veillez à installer un robinet d'arrêt dans le tuyau d'évacuation afin d'éviter que de l'air froid n'y pénètre. Cet appareil peut être accroché librement au mur de cette manière, ou monté sous une armoire.

Dans cette application, l'air de cuisson n'est pas évacué vers l'extérieur. L'air de cuisson contaminé est filtré et réinjecté dans la cuisine. Cela nécessite un filtre supplémentaire pour les odeurs et les poussières fines, qui doit être remplacé régulièrement pour un fonctionnement optimal.

Attention ! Le filtre pour les odeurs et les particules fines doit être commandé séparément.

Ouvrir/fermer le clapet électrique

1. Appuyez sur la touche B. ▶Le clapet électrique s'ouvre.
2. Appuyez encore sur la touche B. ▶Le clapet électrique se ferme.

Marche et arrêt de la ventilation

1. Appuyez sur la touche B, C ou D. »La hotte aspirante est activée en fonction de la position sélectionnée.
2. Appuyez ensuite à nouveau sur la touche correspondante. ▶Le ventilateur est désactivé.

Marche et arrêt de l'éclairage

1. Appuyez sur la touche d'éclairage A. ▷L'éclairage s'allume.
2. Appuyez encore sur la touche d'éclairage A. ▷L'éclairage s'éteint.

Nettoyage

Attention ! Avant tout entretien, déconnectez l'alimentation électrique de la hotte, soit en débranchant la fiche d'alimentation, soit en coupant le courant au niveau de l'interrupteur principal du logement.

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser d'alcool!

Attention ! Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l'eau savonneuse et une serviette douce, puis rincer à l'eau claire. Ne pas utiliser de produits d'entretien abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour qu'elle conserve sa beauté.

Hottes à cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs. Frotter la cheminée en acier inoxydable avec un nettoyant pour acier inoxydable.

Filtres métalliques

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, de préférence à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les produits d'entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

Filtres à graisse

Le nettoyage régulier des filtres garantit des performances optimales et empêche les odeurs de cuisson de se dégager lorsque l'appareil n'est pas utilisé.

Nettoyez les filtres au moins 1x par mois. En raison des produits d'entretien utilisés lors de l'entretien, les éléments en aluminium des filtres peuvent perdre leur éclat, surtout si vous les placez dans le lave-vaisselle. C'est normal.

Comment éliminer le filtre à graisse

1. Éteignez l'appareil et l'éclairage.
2. Poussez le filtre vers l'arrière par l'encoche.
3. Enlevez le filtre de la hotte.

• Le filtre à graisse se nettoie facilement à la main. Nettoyez-le à l'eau savonneuse et au liquide vaisselle, puis rincez-le. Laissez-le égoutter et sécher complètement avant de le remettre en place.
• Vous pouvez également nettoyer le filtre à graisse au lave-vaisselle. Laissez-le égoutter et sécher complètement avant de le remettre en place.
• La partie inférieure de la hotte peut être nettoyée avec un produit d'entretien et un chiffon doux.

Remise en place du filtre à graisse

Assurez-vous que le filtre à graisse est bien sec avant de le remettre en place. Le filtre à graisse doit être installé avec le mécanisme de verrouillage orienté vers l'avant.

1. Ouvrez le mécanisme de fermeture. Les cames situées sur le devant du filtre tombent ainsi vers l'intérieur. En plaçant les filtres, maintenez le mécanisme de fermeture dans cette position.
2. Poussez les cames à l'arrière du filtre dans les ouvertures prévues à cet effet situées à l'arrière de la hotte.
3. Inclinez le filtre vers le haut.
4. Lâchez le mécanisme de fermeture. Les cames situées sur le devant du filtre sortent vers l'extérieur et tombent ainsi dans les ouvertures prévues à cet effet situées sur le devant de la hotte.

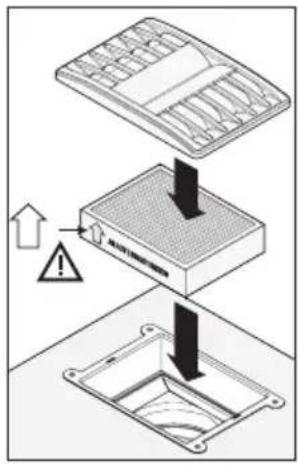

Insertion et remplacement du filtre dans la boîte à filtres de recirculation

• Lorsque l'appareil est utilisé comme hotte à recyclage, vous utilisez la boîte à filtres de recirculation séparé HR0001, qui est installé dans l'armoire supérieure.
• Grâce à la boîte à filtres de recirculation, votre hotte aspirante offre des performances optimales. Le filtre utilisé nettoie les vapeurs de cuisson des odeurs et des poussières fines.
• Vous ne devez remplacer le filtre qu'une fois par an.
• Retirez la grille de protection en la tirant doucement.
• Retirez l'ancien filtre de la boîte.
• Insérez le nouveau filtre dans la boîte. Ce faisant, faites attention à la flèche sur le côté. Elle indique le sens du flux d'air.
• Replacez la grille de recouvrement sur le porte-filtre.

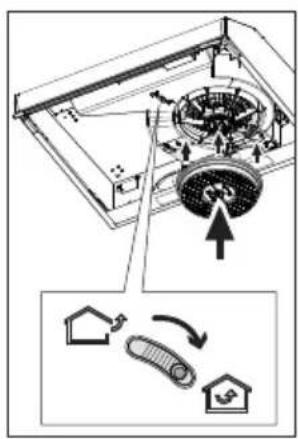

Autre solution : mise en place et remplacement d'un filtre à charbon

- Si l'appareil n'est pas monté sous un placard de cuisine mais suspendu librement à un mur et qu'il ne peut pas être évacué vers l'extérieur, vous devrez alternativement installer un filtre interne pour neutraliser les odeurs de cuisson.

- ATTENTION : cette méthode crée une résistance importante au niveau du moteur, augmente le bruit et réduit la capacité d'aspiration.

1. Éteignez l'appareil et l'éclairage.
2. Poussez le filtre vers l'arrière par l'encoche.
3. Enlevez le filtre de la hotte.
4. Réglez la vanne coulissante en mode recirculation.
5. Fixez le filtre à charbon REC80 sur le moteur.
6. Remplacez le filtre à graisse.

Important :

• La saturation des filtres dépend de l'intensité de l'utilisation, des méthodes de cuisson et de la régularité du nettoyage des filtres à graisse. En mode recirculation, utilisez autant que possible des couvercles sur les casseroles.
• Le filtre à charbon doit être remplacé au moins tous les quatre mois.
• Les filtres à charbon ne sont pas lavables pour une réutilisation. Le charbon saturé est nocif pour l'environnement; remplacez-le régulièrement.

L'éclairage

La lampe intégrée à cet appareil ménager sert uniquement à l'éclairer. Elle n'est pas faite pour éclairer la pièce d'une maison.

Attention!

Débranchez l'appareil du secteur en retirant la fiche de la prise de courant avant de remplacer l'ampoule.

Changement d'ampoule

1. Éteignez l'appareil et l'éclairage.
2. Poussez le filtre vers l'arrière par l'encoche.
3. Enlevez le filtre de la hotte.
4. Dévissez l'ampoule hors de la douille et remplacez-la par une ampoule de la même puissance en watts.
5. Remplacez le filtre à graisse.

Ampoule Absorption(W)	Culot Voltage(V)	Dimension(mm)	Code ILCOS
	4 E14 220-240107 x 37 D	RBB/F-4-220-240	E14-35/100

Que dois-je faire si...

Si la hotte fonctionne mal, cela ne veut pas forcément dire qu'elle est défectueuse. Essayez d'abord de résoudre vous-même le problème. Téléphonez au service après-vente si les indications suivantes restent vaines.

Attention!

Mettez la hotte hors circuit avant de commencer la réparation. Retirez de préférence la fiche de la prise de courant.

Tableau des pannes

Problème Cause Solution
L’éclairage ne s’allume pas. L’éclairage défectueuse. Retirez le filtre à graisse et remplacez la lampe.
La hotte fait du bruit. Evacuation trop longue ou trop de coudes dans le conduit.		Modifiez le conduit d’évacuation (voir prescription d’installation).
		Pour la recirculation, utilisez de préférence le set de départ HR0001.
La hotte n’aspire pas. Volet ou commande défectueuse.		Téléphonez au service après-vente.
		Câble de raccordement défectueux.
		Filtres à graisse encrassés. Nettoyez régulièrement les filtres à graisse.

Généralités

Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conforme aux directives européennes.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramiques ou à induction, cette distance doit être d'au moins 55 cm.
• Si la hotte est raccordée à un conduit d'évacuation existant, aucun autre appareil électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant l'aération des appareils à gaz.
• Un conduit d'évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez-vous qu'il ne passe pas de conduites à l'endroit choisi.
• Le tuyau de connexion a un diamètre de 125 mm. Il est conseillé d'utiliser ces diamètres pour le tube de connexion (et surtout pas plus petit).
• Le matériel d'installation livré avec la hotte en question est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.
• Utiliser, si fourni, le gabarit de montage pour marquer les trous de montage.

Branchement électrique

L'appareil est construit en classe II, pour cela aucun câble ne doit être connecté avec la prise terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée sur la plaque signalétique de la hotte. La connexion avec le réseau électrique doit être exécutée comme suit:

$$ \text { BRUN } = \text { Phase L } $$

$$ \text { BLEU } = \text { Phase N } $$

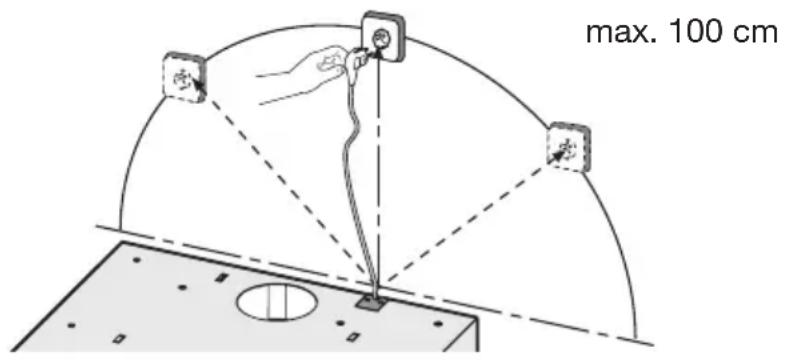

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible. Placez la prise murale de préférence hors de vue.

Attention:

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

Montage de la hotte cheminée

Les dernières pages de ce mode d'emploi indiquent les étapes de montage de la hotte cheminée.

Accessoires assortis

• HR0001 set de départ avec matériel de raccordement pour la recirculation, y compris le filtre pour les odeurs et les poussières fines.
• HF3001 Filtre pour odeurs/poussières fines à utiliser dans le set de départ (à remplacer chaque année).

Alternative (uniquement pour une installation murale)

- Filtre à charbon REC80 (à remplacer tous les 4 mois).

Scannez le code QR pour commander les accessoires ci-dessus pour votre appareil.

Mise au rebut de l'appareil et de l'emballage

Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Veillez à mettre l'appareil au rebut de manière responsable à la fin de son cycle de service. Renseignez-vous auprès des autorités locales pour savoir comment procéder.

L'emballage de l'appareil est recyclable. Il peut contenir les matériaux suivants :

• carton;
• feuille de polyéthylène (PE).

Éliminez ces matériaux de manière responsable et conformément aux dispositions administratives.

Attention! Ne laissez jamais les enfants jouer avec le matériel d'emballage en raison du risque de blessure ou d'étouffement. Stockez le matériel d'emballage en toute sécurité ou éliminez-le d'une manière respectueuse de l'environnement.

Le symbole de la poubelle barrée figure sur le produit. Il signale l'obligation de traitement sélectif des appareils électroménagers. Cet appareil doit donc faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchetterie municipale.

La collecte séparée des appareils électroménagers permet d'éviter les retombées négatives éventuelles pour l'environnement et la santé dérivant d'une élimination incorrecte. Elle permet de récupérer et de recycler les matériaux constitutifs afin de réaliser des économies substantielles d'énergie et de matières brutes.

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, décisions et régulations européennes en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.

Montage du set de départ HR0001 pour la recirculation

NE PAS basculer l'interrupteur de recirculation sur le moteur; l'évacuation reste vers le haut.
