Producttype	Laag energieverbruik onderkastverlichting
Model	Z30421A
Merk	Livarno Lux
Bedrijfsspanning	230 V ~ 50 Hz
Maximaal nominaal vermogen	13 W
Beschermingsklasse	II
Lichtbron	Fluorescentiebuis T5 230 V ~ 13 W
Afmetingen bij benadering (L x B x H)	Ongeveer 45 x 6 x 4 cm (schatting)
Bevestigingsafstand	41 cm
Gewicht bij benadering	0,8 kg
Oriëntatiehoek (hangend)	80°
Oriëntatiehoek (wandmontage)	165°
Max. aantal lampen in serie	10
Schakelaar	Ingebouwde aan/uit-schakelaar
Materiaal behuizing	Metaal en kunststof
Beschermglas	Verwijderbaar glas
Meegeleverde accessoires	1 T5 13W-buis, 2 pluggen, 2 schroeven, netsnoer, aansluitkabel, handleiding
Onderhoud en reiniging	Droge pluisvrije doek, geen oplosmiddelen of water
Vervanging van de buis	Mogelijk, gebruik een T5 13W 230V~ buis
Dimmercompatibiliteit	Niet compatibel
Minimale veiligheidsafstand	0,2 m van verlichte objecten
Gebruik	Alleen binnenshuis
Goedkeuring	TüV/GS, CE

Veelgestelde vragen - Z30421A Livarno Lux

Hoe installeer ik de lamp onder een kast?

Meet en markeer de bevestigingspunten op 41 cm afstand. Boor de gaten, steek de pluggen en draai de schroeven in, laat 1,3 mm uitsteken. Hang de lamp aan de montagegaten (4 of 8). Sluit het netsnoer en de stekker aan.

Kunnen meerdere lampen worden aangesloten?

Ja, tot 10 identieke lampen (zelfde model Z30421A/B) kunnen in serie worden verbonden met behulp van de meegeleverde aansluitkabel. De afstand tussen de lampen mag niet meer dan 24 cm bedragen. Steek de aansluitkabel in de vrouwelijke stekker van elke lamp voordat u het netsnoer aansluit.

Welk type lamp gebruiken voor vervanging?

Gebruik uitsluitend een fluorescentiebuis T5 230 V ~ 13 W. Draai de oude buis een kwartslag om hem te verwijderen, plaats de nieuwe en draai tot hij vastklikt.

Is de lamp compatibel met een dimmer?

Nee, de lamp is niet compatibel met een dimmer of elektronische schakelaar. Gebruik alleen de ingebouwde aan/uit-schakelaar.

Wat te doen als het beschermglas breekt?

Vervang het gebroken glas onmiddellijk door een nieuw exemplaar. Neem contact op met de klantenservice of een elektricien voor een geschikt reserveonderdeel.

Hoe de lamp schoonmaken?

Haal de stekker uit het stopcontact en gebruik een droge pluisvrije doek. Gebruik nooit water, oplosmiddelen of schurende producten.

Wat is de minimale veiligheidsafstand tot objecten?

Houd een afstand van minimaal 0,2 m tussen de lamp en verlichte objecten om brandgevaar te voorkomen.

Hoe de lamp richten?

Schakel uit en laat de lamp afkoelen. Draai de verlichtingsstrippen (9) handmatig. De hoek is ongeveer 80° hangend en 165° bij wandmontage.

Is het mogelijk deze lamp buiten te gebruiken?

Nee, deze lamp is uitsluitend ontworpen voor gebruik binnenshuis. Stel hem niet bloot aan vocht of regen.

Wat te doen als het netsnoer beschadigd is?

Een beschadigd snoer vormt een levensgevaar door elektrocutie. Gebruik het niet. Vervanging mag alleen worden uitgevoerd door de fabrikant of een erkende vertegenwoordiger.

GEBRUIKSAANWIJZING Z30421A Livarno Lux

Montage- en veiligheidsinstructies

NL Montage- en veiligheidsinstructies Pagina 21

Einleitung

Doelmatig gebruik....Pagina 22

Onderdelenbeschrijving ......Pagina 22

Technische gegevens....Página 22

Leveringsomvang ......Pagina 22

Veiligheidsinstructies ......Pagina 22

Voorbereiding

Vereist gereedschap en materiaal....Pagina 24

Ingebruikname

Lamp monteren....Pagina 24

Meerdere lampen met elkaar verbinden ......Pagina 25

In-/uitschakelen....Pagina 25

Lamp richten....Pagina 25

Onderhoud en reiniging....Pagina 25

Fluorescentiebuizen vervangen ......Pagina 25

Verwijdering....Pagina 26

Informatie

Verklaring van overeenstemming....Pagina 26

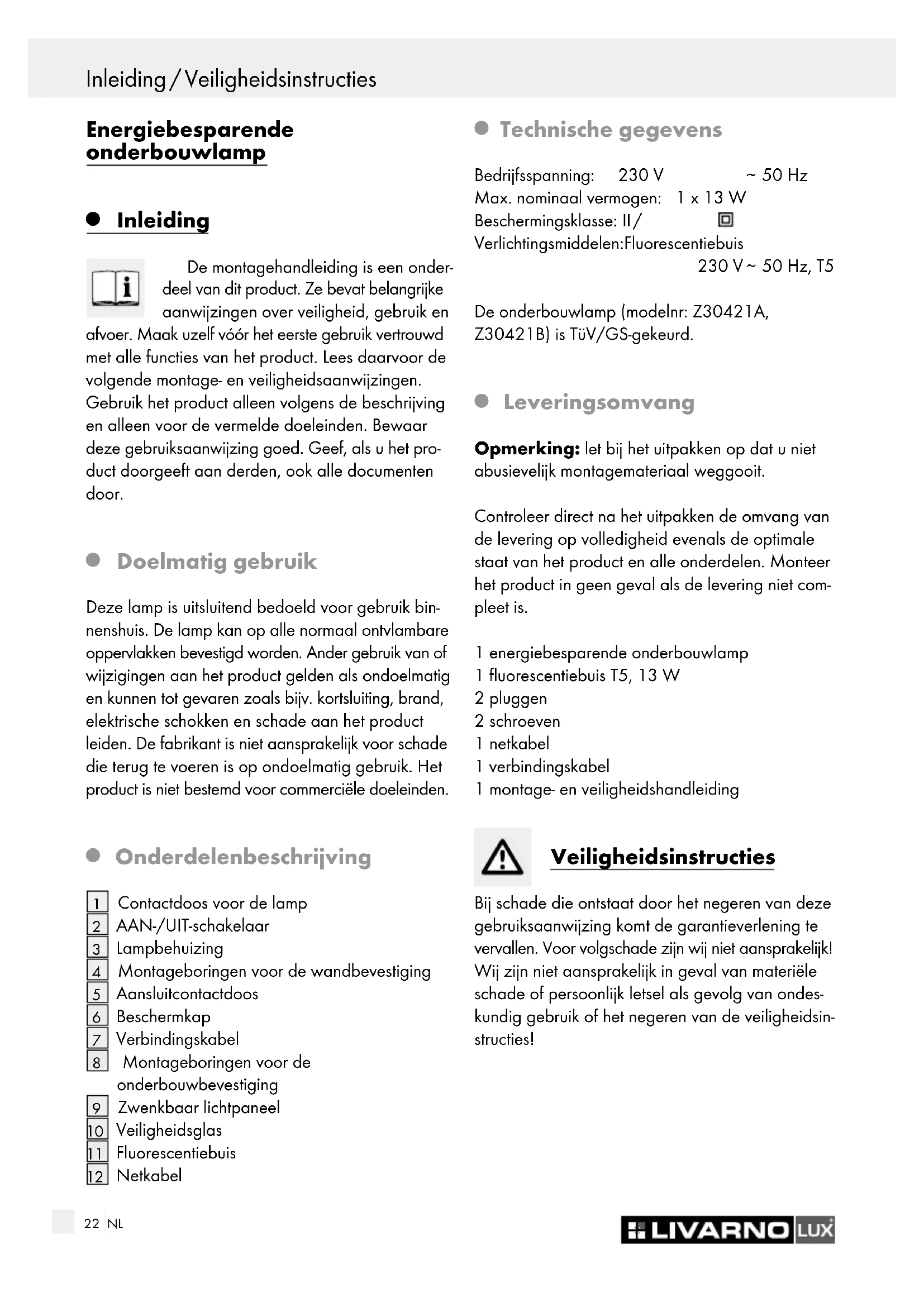

Energiebesparende onderbouwlamp

Inleiding

De montagehandleiding is een onderdeel van dit product. Ze bevat belangrijke aanwijzingen over veiligheid, gebruik en afvoer. Maak uzelf vóór het eerste gebruik vertrouwd met alle functies van het product. Lees daarvoor de volgende montage- en veiligheidsaanwijzingen.

Gebruik het product alleen volgens de beschrijving en alleen voor de vermelde doeleinden. Bewaar deze gebruiksaanwijzing goed. Geef, als u het product doorgeeft aan derden, ook alle documenten door.

- Doelmatig gebruik

Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis. De lamp kan op alle normaal ontvlambare oppervlakken bevestigd worden. Ander gebruik van of wijzigingen aan het product gelden als ondoelmatig en kunnen tot gevaren zoals bijv. kortsluiting, brand, elektrische schokken en schade aan het product leiden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is niet bestemd voor commerciële doeleinden.

- Onderdelenbeschrijving

1 Contactdoos voor de lamp
2 AAN-/UIT-schakelaar
3 Lampbehuizing
4 Montageboringen voor de wandbevestiging
5 Aansluitcontactdoos
6 Beschermkap
7 Verbindingskabel
8 Montageboringen voor de onderbouwbevestiging
9 Zwenkbaar lichtpaneel
10 Veiligheidsglas
11 Fluorescentiebuis
12 Netkabel

Bedrijfsspanning: 230 V \~ 50 Hz

Max. nominal vermogen: 1 x 13 W

Verlichtingsmiddelen: Fluorescentiebuis

230 V \~ 50 Hz, T5

Opmerking: let bij het uitpakken op dat u niet abusievelijk montagemateriaal weggooit.

Controleer direct na het uitpakken de omvang van de levering op volledigheid evenals de optimale staat van het product en alle onderdelen. Monteer het product in geen geval als de levering niet compleet is.

1 energiebesparende onderbouwlamp
1 fluorescentiebuis T5, 13 W
2 pluggen
2 schroeven
1 netkabel
1 verbindingskabel
1 montage- en veiligheidshandleiding

Veiligheidsinstructies

Bij schade die ontstaat door het negeren van deze gebruiksaanwijzing komt de garantieverlening te vervallen. Voor volgschade zijn wij niet aansprakelijk! Wij zijn niet aansprakelijk in geval van materiële schade of persoonlijk letsel als gevolg van ondeskundig gebruik of het negeren van de veiligheidsinstructies!

⚠ WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

KLEINE KINDEREN EN JONGEREN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal. Gevaar voor verstikking! Houd het product van kinderen verwijderd.

- Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden. Kinderen zijn zich niet bewust van de gevaren die tijdens het gebruik van het apparaat kunnen uitgaan.

Houd kinderen tijdens de montage buiten het werkbereik. Tot de levering behoren heel veel schroeven en andere kleine onderdelen. Bij inslikken of inhaleren kunnen deze levensgevaarlijk zijn.

- Kinderen of personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persoon gebruiken. Op kinderen dient toezicht te worden gehouden om te voorkomen dat ze met het apparaat spelen.

VOORZICHTIG! EXPLOSIEGE-VAAR! Gebruik de lamp niet in een explosiegevaarlijke omgeving met

brandbare dampen, gassen of stof.

De lamp kan op alle normaal ont- vlambare oppervlakken gemonteerd worden.

VOORZICHTIG! GEVAAR VOOR

LETSEL! Een gebroken veiligheids- glas moet vóór verder gebruik van

de lamp worden vervangen.

De lamp is uitsluitend bedoeld voor gebruik binnenshuis.

Levensgevaardoor elektrische schokken

■ Controleer de lamp, de voedingskabel 12 en de verbindingskabel 7 vóór iedere aansluiting

op het stroomnet op eventuele beschadigingen.

• Gebruik de lamp niet wanneer u ongeacht welke beschadiging ook hebt geconstateerd.
  ⚠️ VOORZICHTIG! Bij beschadigde net- en verbindingskabels bestaat levensgevaar door elektrische schokken.
• Overtuig u er vóór de montage van dat de bestaande netspanning overeenstemt met de vereiste bedrijfsspanning van de lamp (230 V\~).
  Vermijd elk contact van de lamp met water of andere vloeistoffen.
  Open nooit een van de elektrische bedrijfsmiddelen en steek ook geen voorwerpen in deze onderdelen. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken.
  Pak bij het aansluiten of het onderbreken van de netvoeding alléén het geïsoleerde gedeelte van de netsteker beet!
  ■ Wanneer de externe, flexibele leiding van deze lamp beschadigd is, mag hij alleen worden vervangen door een speciale leiding of door een leiding die uitsluitend via de fabrikant of zijn servicevertegenwoordiger verkrijgbaar is.
  ■ Sluit de onderbouwlamp alleen met de originele netkabel 12 aan op de netstroom.
  ■ Verbind alleen originele onderbouwlampen van hetzelfde type (model Z30421A / Z30421B) met elkaar. Gebruik daarvoor alleen de bijgeleverde originele verbindingskabel 7.
  Sluit met elkaar verbonden onderbouwlampen alleen aan op een contactdoos. let op dat u slechts maximaal tien onderbouwlampen van hetzelfde type via een contactdoos met elkaar mag verbinden. In het andere geval kunnen de aansluitingen en de kabels overbelast raken.
• Let op dat eerst alle onderbouwlampen door middel van een verbindingskabel met elkaar verbonden moeten zijn voordat u de netkabel 12 op de contactdoos aansluit.

Vermijdbrandgevaar en gevaar voor letsel

⚠ GEVAAR VOOR LETSEL! Controleer direct na het uitpakken de lamp, de lampbehuizing 3, het veiligheidsglas 10, de netkabel 12 en

eventueel de verbindingskabel 7 op beschadigingen. Monteer de lamp niet als u ongeacht welke beschadiging ook hebt geconstateerd. Neem in dit geval voor vervangende levering contact op met de klantenservice.

⚠️ VOORZICHTIG! GEVAAR VOOR VER-BRANDING! Voorkom brandwonden en waarborg dat de lamp uitgeschakeld en afgekoeld is voordat u hem aanraakt. Gloeilampen ontwikkelen een grote hitte.

Lampdelen en gloei-/tl-lampen kunnen tijdens het bedrijf temperaturen bereiken van > 90 °C en mogen dus niet worden aangeraakt.
Laat de lamp volledig afkoelen voordat u de defecte gloeilamp vervangt.
- Vervang defecte gloei-/ tl-lampen onmiddellijk door nieuwe. Trek altijd eerst de netsteker uit de contactdoos voordat u de gloei-/ tl-lamp vervangt.
- Vervang een defect veiligheidsglas onmiddellijk door een nieuw. Neem contact op met het servicepunt of een erkende elektricien.
- Gebruik deze lamp niet met dimmer en elektronische schakelaar. De lamp is daarvoor niet geschikt.
BRANDGEVAAR! Monteer de lamp op een afstand van minstens 0,2 m van de beschenen materialen.

Overmatige warmteontwikkeling kan tot brand leiden.

■ Laat de lamp tijdens het gebruik niet zonder toezicht.
Dek de lamp niet af met voorwerpen! Overmatige warmteontwikkeling kan tot brand leiden.
Laat de lamp of het verpakkingsmateriaal niet achteloos liggen. Plasticfolie / -zakken, kunststofdelen enz. kunnen een gevaarlijk speelgoed vormen voor kinderen.

Zo handelt u correct

• Gebruik alleen 230 Volt \~ tl-buis met maximaal vermogen van 13 Watt.
  ■ Monteer de lamp zodanig dat hij beschermd wordt tegen vocht en verontreiniging.
  ■ Bereid de montage zorgvuldig voor en neem

daarvoor voldoende tijd. Leg alle onderdelen en het benodigde gereedschap of materiaal tevoren overzichtelijk en binnen handbereik klaar.

Wees steeds opmerkzaam! Let altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp in geen geval wanneer u ongeconcentreerd bent of zich niet goed voelt.

- Voorbereiding

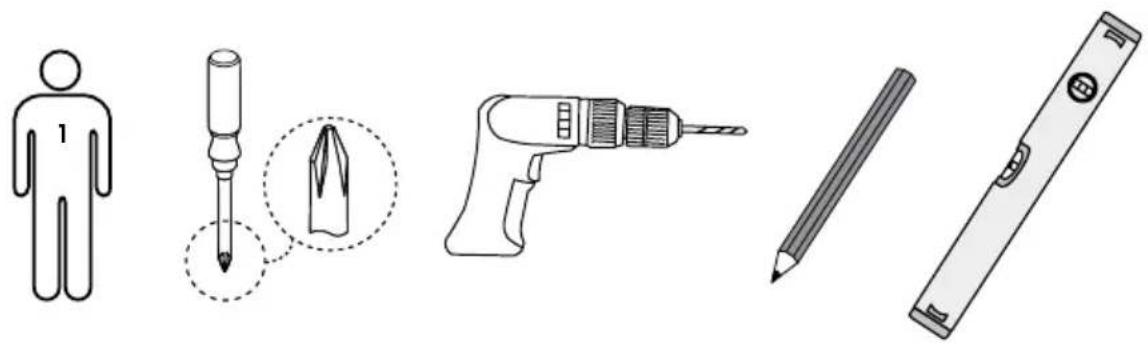

- Vereist gereedschap en materiaal

De genoemde gereedschappen en materialen zijn niet bij de leveringsomvang inbegrepen. Het gaat hierbij om niet-bindende gegevens en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele voorwaarden ter plekke.

• Potlood / Markeergereedschap
• Schroevendraaier
• Boormachine
• Boor
• Waterpas

- Ingebruikname

- Lamp monteren

1. Meet de wand / het montagevlak uit voor de boringen. Gebruik een waterpas voor de correcte uitlijning.
2. Teken de afstand van 41 cm af voor de beide bevestigingsboringen.
3. Boor nu de bevestigingsgaten. Let op dat u geen toevoerleidingen beschadigt.
4. Plaats de bijgevoegde pluggen in de boorgaten. Draai de bijgevoegde schroeven in de pluggen totdat ze ca. 1,3 mm uit de wand / het montagevlak steken.
5. Bevestig de lamp met via de desbetreffende montagegaten 4 of 8 aan de schroeven.
6. Steek de steker van de netkabel 12 in de con-

tactdoos van de lamp 1.

1. Steek de netsteker 12 in de contactdoos. Uw lamp is nu gereed voor gebruik.

- Meerdere lampen met elkaar verbinden

VOORZICHTIG! Let op dat eerst alle onderbouw-lampen door middel van een verbindingskabel 7 met elkaar verbonden moeten zijn voordat u de netkabel 12 op de contactdoos aansluit.

Opmerking: let op dat u slechts maximaal tien onderbouwlampen van hetzelfde type via een contactdoos met elkaar mag verbinden.

1. Monteer tot tien lampen van hetzelfde type naast elkaar. Volg hiervoor de arbeidsstappen 1 tot 5 van het hoofdstuk "Lamp monteren" op.
   Opmerking: let op dat de afstand tussen de lampen niet groter is dan 24 cm.
2. Verwijder de beschermkap 6 door de schroef eruit te draaien.
3. Steek de verbindingskabel 7 in de aansluitcontactdoos 5 van de lamp.
4. Steek de tweede aansluiting van de verbindingskabel 7 in de lampcontactdoos 1 van de andere lamp.
5. Steek de steker van de netkabel 12 in de contactdoos van de eerste lamp 1.
6. Steek de steker van de netkabel 12 in de contactdoos. Uw lamp is nu gereed voor gebruik.

In-/uitschakelen

☐ Druk op de AAN-/UIT-schakelaar 2 om de lamp in of uit te schakelen.

- Lamp richten

□ Verander de richting van de lamp alleen wanneer deze uitgeschakeld is.
⚠️ VOORZICHTIG! GEVAAR VOOR VER-BRANDINGEN! Lampdelen en verlichtings-middelen kunnen tijdens het bedrijf temperaturen

bereiken van > 90 °C en mogen dus niet worden aangeraakt.

□ Laat de lamp volledig afkoelen.
□ Zwenk het lichtpaneel 9 in de gewenste richting. Het zwenkbereik bij de onderbouwmontage (montagegaten 8) bedraagt ca. 80°. Bij de wandbevestiging (montagegaten 4) bedraagt het zwenkbereik ca. 165°.

- Onderhoud en reiniging

⚠️ VOORZICHTIG! GEVAAR VOOR ELEK-TRISCHE SCHOKKEN! Trek de steker van de netkabel 12 uit de contactdoos.
⚠ WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN! ○m-

wille van de elektrische veiligheid mag de lamp nooit met water of andere vloeistoffen gereinigd en zeker niet daarin ondergedompeld worden.

□ Gebruik voor de reiniging alleen een droge, pluisvrije doek.
□ Gebruik geen oplosmiddelen, benzine e.d.

- Fluorescentiebuizen vervangen

⚠️ VOORZICHTIG! GEVAAR VOOR ELEK-TRISCHE SCHOKKEN! Trek de netsteker 12 uit de contactdoos.
WAARSCHUWING! GEVAAR VOOR VERBRANDINGEN! Laat de lamp volledig afkoelen (minstens 10 min).

Opmerking: gebruik een schone, pluisvrije doek om een fluorescentiebuis te vervangen.

☐ Gebruik alleen fluorescentiebuizen van 230V \~ T5 met een maximum vermogen van 13 W.
☐ Trek het veiligheidsglas 10 uit de opzij aangebrachte geleiderails. Leg het veiligheidsglas 10 voorzichtig opzij.
□ Draai de verbruikte fluorescentiebuis 11 een kwartslag en trek hem uit de fitting.
- Plaats voorzichtig een nieuwe fluorescentiebuis en draai hem een kwartslag tot hij merkbaar inklikt.

Fluorescentiebuizen vervangen/Verwijdering/Informatie

□ Controleer de juiste montage van de fluorescentiebuis.
□ Schuif het veiligheidsglas 10 (gladde zijde moet naar buiten wijzen) weer in de geleiderail.
□ Zwenk het lichtpaneel 9 in de gewenste richting.

⚠️ VOORZICHTIG! Let op dat eerst alle onderbouwlampen door middel van een verbindingskabel 7 met elkaar verbonden moeten zijn voordat u de netkabel 12 op de contactdoos aansluit.

□ Steek de steker van de netkabel 12 in de contactdoos. Uw lamp is nu gereed voor gebruik.

EMC CE

Productinformatie:

Energiebesparende onderbouwlamp

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende producten.

Voer het product omwille van het milieu niet af via het huisafval, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Voor meer informatie over inzamelpunten en openingstijden kunt u contact opnemen met uw gemeente.

- Informatie

●Verklaringvan overeenstemming

Wij, Milomex Ltd. c / o Milomex Services, Hilltop Cottage, Barton Road, Pulloxhill, Bedfordshire, MK45 5HP, UK, verklaren dat het product voldoet aan de fundamentele eisen en alle andere relevante voorschriften. Deze documenten liggen ter inzage en kunnen desgewenst worden aangevraagd.
