Producttype	Plafond gemonteerde airconditioner (4-weg cassette)
Merk	LG
Model	UV18FH
Koelmiddel	R32
Systeemtype	Warmtepomp (koeling en verwarming)
Temperatuurbereik (koeling)	18 °C tot 30 °C
Temperatuurbereik (verwarming)	16 °C tot 30 °C
Ventilatorsnelheden	Laag, Gemiddeld, Hoog, Chaos
Luchtfilter	Reiniging aanbevolen om de 2 weken
Afstandsbediening	Draadloos, bereik tot 7 meter
Voeding	Netstroom, aparte groep (220-240 V, 50 Hz)
Hoofdfuncties	Koeling, Verwarming, Ontvochtiging, Ventilatie, Automatische modus, Jet Cool
Extra functies	Plasma (afhankelijk van model), Timer, Slaapmodus, Klepstandregeling
Veiligheid	Verplichte aarding, overbelastingsbeveiliging, automatische uitschakeling bij storing
Onderhoud	Reinig het filter regelmatig, gebruik geen water in het apparaat, schakel de stroom uit voor reiniging
Installatie	Moet worden uitgevoerd door een erkende technicus
Repareerbaarheid	Overlaten aan erkende technische dienst; niet zelf demonteren
Batterijen van de afstandsbediening	AAA-batterijen, niet oude en nieuwe batterijen mengen
Garantie	Bewaar de bon als aankoopbewijs
Afvoer	HFK koelmiddel verzamelen volgens regelgeving

Veelgestelde vragen - UV18FH LG

Hoe reinig ik het luchtfilter van de airconditioner?

Zet het apparaat uit en haal de stekker eruit. Verwijder het filter door aan het lipje te trekken. Zuig het stof eraf of was het met lauw water (max 40°C) en een mild reinigingsmiddel. Droog het in de schaduw voordat u het terugplaatst. Reinig elke 2 weken.

Wat moet ik doen als de airconditioner niet aangaat?

Controleer of de stroomonderbreker niet is uitgeschakeld en of de batterijen van de afstandsbediening in orde zijn. Zorg ervoor dat de timer niet is geactiveerd. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Wat is het bereik van de afstandsbediening?

De draadloze afstandsbediening kan functioneren tot een afstand van 7 meter. Vermijd obstakels tussen de afstandsbediening en de ontvanger van de binnenunit.

Hoe stel ik de gewenste temperatuur in?

Gebruik de toetsen TEMP. (+/-) op de afstandsbediening. In koelmodus kan de temperatuur worden ingesteld van 18°C tot 30°C. In verwarmingsmodus van 16°C tot 30°C. De kamertemperatuur wordt 5 seconden weergegeven na indrukken.

Wat betekent het brandende lampje 'Filter'?

Het lampje 'Filter' gaat branden na 2400 uur gebruik om aan te geven dat het luchtfilter gereinigd moet worden. Houd na reiniging de toetsen Timer en ◀ tegelijkertijd 3 seconden ingedrukt om het lampje uit te schakelen.

Hoe gebruik ik de Jet Cool-modus voor snelle koeling?

Druk in de koelmodus op de toets JET COOL. Het apparaat werkt dan op zeer hoge snelheid om snel te koelen. Druk nogmaals op JET COOL of wijzig de ventilatorsnelheid om te annuleren.

Kan de airconditioner de ruimte verwarmen?

Ja, modellen met warmtepomp (zoals de UV18FH) kunnen verwarmen. Selecteer de modus Verwarming met de toets MODE en stel de temperatuur in tussen 16°C en 30°C. Verwarming werkt alleen als de gewenste temperatuur hoger is dan de kamertemperatuur.

Hoe installeer ik de batterijen van de afstandsbediening?

Verwijder het deksel van het batterijvak in de richting van de pijl. Plaats twee AAA-batterijen met inachtneming van de polariteit + en -. Plaats het deksel terug. Gebruik alleen batterijen van hetzelfde type en verwijder ze als het apparaat langere tijd niet wordt gebruikt.

Wat moet ik doen bij een koelmiddellek?

Bij een lek ventileer de ruimte onmiddellijk door ramen te openen. Raak het gas niet aan, het kan bevriezing veroorzaken. Schakel de stroom uit en neem contact op met een erkende technicus. Probeer niet zelf te repareren.

Hoe programmeer ik een automatische uitschakeling van de airconditioner?

Druk op de toets SLEEP of TIMER afhankelijk van het model. Gebruik de toetsen ▲/▼ om de vertraging (uren) in te stellen. Druk op SET/CLEAR om te bevestigen. Het apparaat schakelt uit na de geprogrammeerde tijd.

GEBRUIKSAANWIJZING UV18FH LG

Lees deze handleiding zorgvuldig door voordat u uw set bedient en bewaar hem ook voor latere raadpleging.

Suspendat de tavan

Vertaling van de oorspronkelijke instructie (R32)

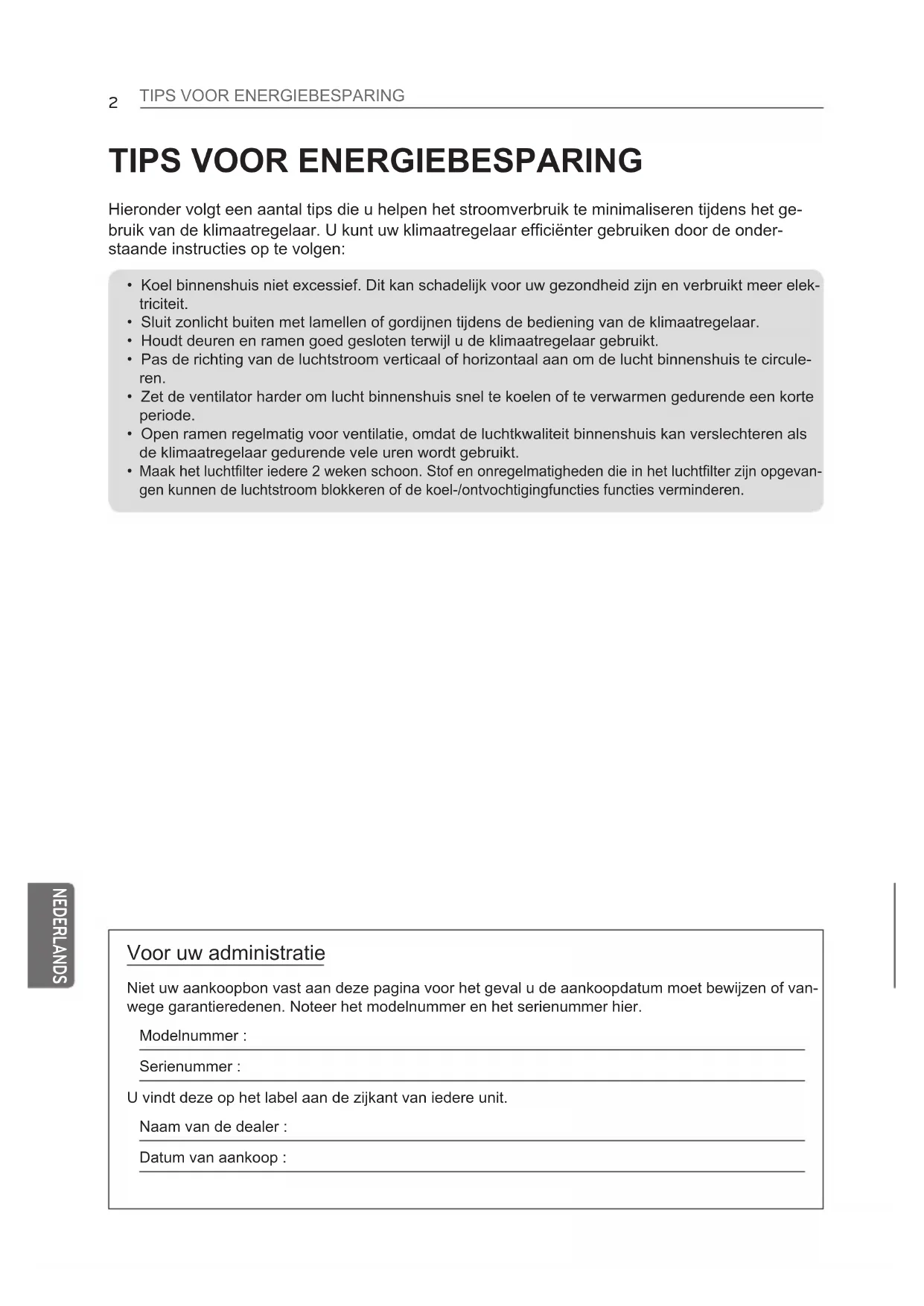

TIPS VOOR ENERGIEBESPARING

Hieronder volgt een aantal tips die u helpen het stroomverbruik te minimaliseren tijdens het gebruik van de klimaatregelaar. U kunt uw klimaatregelaar efficiënter gebruiken door de onderstaande instructies op te volgen:

• Koel binnenshuis niet excessief. Dit kan schadelijk voor uw gezondheid zijn en verbruikt meer elektriciteit.
• Sluit zonlicht buiten met lamellen of gordijnen tijdens de bediening van de klimaatregelaar.
• Houdt deuren en ramen goed gesloten terwijl u de klimaatregelaar gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om de lucht binnenshuis te circuleren.
• Zet de ventilator harder om lucht binnenshuis snel te koelen of te verwarmen gedurende een korte periode.
• Open ramen regelmatig voor ventilatie, omdat de luchtkwaliteit binnenshuis kan verslechteren als de klimaatregelaar gedurende vele uren wordt gebruikt.
• Maak het luchtfilter iedere 2 weken schoon. Stof en onregelmatigheden die in het luchtfilter zijn opgevangen kunnen de luchtstroom blokkeren of de koel-/ontvochtigingfuncties functies verminderen.

Voor uw administratie

Niet uw aankoopbon vast aan deze pagina voor het geval u de aankoopdatum moet bewijzen of vanwege garantieredenen. Noteer het modelnummer en het serienummer hier.

Modelnummer :

Serienummer :

U vindt deze op het label aan de zijkant van iedere unit.

Naam van de dealer :

Datum van aankoop :

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

	Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig door voordat u de unit gebruikt.		Dit apparaat is gevuld met R32.
	Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.		Dit symbool geeft aan dat een onderhoudstechnicus deze apparatuur moet behandelen overeenkomstig de installatiehandleiding

LEES ALLE INSTRUCTIES VOORDAT U DE APPARATUUR GEBRUIKT

Houdt u altijd aan de volgende voorzorgsmaatregelen om gevaarlijke situaties te voorkomen en zeker te zijn van een topprestatie van uw product.

WAARSCHUWING

Als deze aanwijzingen worden genegeerd kan dit tot ernstig letsel of de dood leiden.

LET OP

Als u de instructies negeert, kan dit leiden tot gering letsel of schade aan het product.

WAARSCHUWING

• Zorg altijd voor aarding van het product. Elektrocutie gevaar bestaat.
• Gebruik geen kapotte of onderschatte stroomonderbreker. Gebruik de juiste zekeringen. Elektrocutie of brand gevaar bestaat.
• Gebruik geen stekkerdoos. Gebruik dit toestel altijd op een toegewezen circuit en stroomonderbreker. Dit kan letsel, elektrocutie of brand veroorzaken.
• Neem voor elektrische werk contact op met de winkel, een bevoegde elektricien of een erkend servicecentrum. Demonteer of repareer de koelkast niet zelf Elektrocutie of brand gevaar bestaat.

• Aard het product altijd zoals aangegeven in het bekabelingsdiagram. Sluit de aardekabel niet aan op de gas of waterleidingen, bliksemafleiders of telefoonkabel. Elektrocutie of brand gevaar bestaat.

• Installeer het paneel en de deksel van de controledoos goed vast. Risico op brand, elektrocutie vanwege stof, water, etc.

• Gebruik de juiste zekeringen. Elektrocutie of brand gevaar bestaat.
• Pas de stroomkabel niet aan en verleng deze niet. Gebruik de stroomkabel in het geval van beschadigingen, krassen en dergelijke, niet en vervang de kabel. Elektrocutie of brand gevaar bestaat.
• Neem voor installatie altijd contact op met de winkelier of een erkend servicecentrum. Kans op brand, elektrische schokken of verwondingen bestaat.
• Installeer het product niet op een kapotte installatiesteun. Let op dat het installatiegebied niet door de jaren verslechterd. Het product kan uitvallen.
• Plaats de buitenunit nooit op een bewegende basis of op een plek waar het kan vallen. De buitenunit kan schade, letsel of de dood veroorzaken indien het valt.
• Indien het product doorweekt is (ondergelopen of ondergedompeld) met water, neemt u contact op met een erkend servicecentrum voordat u het weer gebruikt. Elektrocutie of brand gevaar bestaat.
• Controleer de gebruikte refrigerant.
• Lees het label op het product. Onjuiste refrigerant kan normaal gebruik van het product voorkomen.
• Gebruik geen beschadigde stroomkabel, stekker of los stopcontact. Dit kan brand of elektrocutie veroorzaken.
• Raak (gebruik) het product niet aan met natte handen. Hou de stekker vast indien u deze verwijderd. Elektrocutie of brand gevaar bestaat.
• Plaats geen kachel of andere apparaten naar de stroomkabel. Elektrocutie of brand gevaar bestaat.
• Let op dat er geen water in de elektrische onderdelen terecht komt. Installeer het toestel uit de buurt van water. Er is kans op eigendomsschade, uitval van het product, of elektrocutie.

• Bewaar geen ontvlambare gassen of brandbare producten naast het product. Er is kans op brand.

• Binnen/buiten kabelaansluitingen dienen goed vast te zitten en de kabel dient goed geleid te zijn zodat er geen kracht op gezet wordt indien de kabel uit de aansluitingsterminals verwijderd wordt. Onjuiste of losse aansluiting kunnen hitte genereren of vlam vatten.

• Gooi verpakkingsmaterialen veilig weg.
• Zoals schroeven, nagels, batterijen, gebroken dingen etc, na installatie of svc en scheur ze kapot en gooi ze weg samen met de plastic verpakkingszakken. Kinderen kunnen ermee spelen en gewond raken.
• Let dat op de stekker van de stroomkabel niet vies is, los zit of kapot is en steek dan pas de stekker volledig in. Vieze, losse of kapotte stekkers kunnen elektrocutie of brand veroorzaken.
• In de buitenunit levert de stap-om capacitor hoge voltage elektriciteit aan de elektrische onderdelen. Let op dat u deze volledig ontlaadt voordat u reparaties gaat uitvoeren. Een opgeladen capacitor kan elektrische schokken veroorzaken.
• Gebruik bij het installeren de met het product geleverde installatiekit. Het product kan anders vallen en ernstig letsel veroorzaken.
• Gebruik alleen de onderdelen die vermeld zijn in het svc-onderdelen gedeelte. Probeer nooit de apparatuur aan te passen. Het gebruik van onjuiste onderdelen kan elektrocutie, excessieve hitte of brand veroorzaken.
• Gebruik het product niet langere tijd in een goed afgesloten ruimte. Ventileer regelmatig. Zuurstoftekort kan optreden en uw gezondheid schaden.
• Open het ingangrooster van het product niet tijdens gebruik. (Raak de elektrostatische filter, indien aanwezig, niet aan). Kans op letsel, elektrische schokken of product uitval bestaat.
• Als u iets raars ruikt, of er komt rook uit het product. Schakel de stroomonderbreker uit of trek de stroomkabel uit. Elektrocutie of brand gevaar bestaat.

• Ventileer de kamer met het product regelmatig indien het gebruikt wordt samen met een fornuis, etc. Zuurstoftekort kan optreden en uw gezondheid schaden.

• Schakel de hoofdstroom uit en trek de stekker uit indien u het product reinigt of repareert. Elektrocutie gevaar bestaat.

• Indien het product langere tijd niet gebruikt wordt, trekt u de stekker uit of schakelt u de stroomonderbreker uit. Er is kans op productschade, uitval of onbedoeld gebruik.
• Let op dat niemand op de buitenunit stapt of valt, vooral op kinderen. Dit kan leiden tot letsel of productschade.
• Let op dat er tijdens gebruik niet aan de stroomkabel getrokken kan worden, of dat deze niet beschadigd kan worden. Elektrocutie of brand gevaar bestaat.
• Plaats niets op de stroomkabel. Elektrocutie of brand gevaar bestaat.
• Gebruik de stroomkabel niet om het toestel in of uit te schakelen. Elektrocutie of brand gevaar bestaat.
• Indien er ontvlambaar gas lekt, schakel het gas uit en open een raam voor ventilatie voordat u het product inschakelt. Gebruik geen telefoon en schakel geen schakelaar aan of uit. Explosie of brand gevaar bestaat.
• De schakelaar niet inschakelen (of in ieder geval de stroom niet aanzetten) als het voorpaneel, behuizing, deksel, of afdekplaat van de schakelkast verwijderd of geopend is. Anders kan dit brand, elektrische schokken, explosies of de dood als gevolg hebben.
• Gebruik een vacuümpomp of Inert (nitrogeen)-gas wanneer u een lekkagetest of ontluchting uitvoert. Voer geen lucht- of zuurstofcompressie uit en gebruik geen ontvlambare gassen. Anders kan dit tot een explosie of brand leiden. Er bestaat risico op dood, verwonding, brand of explosie.
• Het apparaat moet worden geplaatst in een ruimte zonder continu werkende ontstekingsbronnen. (Bijvoorbeeld: open vuur, een werkend apparaat op gas of een werkende elektrische verwarming.)
• Houd ventilatieopeningen vrij van obstakels
• Het apparaat moet in een goed geventileerde ruimte worden geplaatst waar de grootte van de ruimte overeen komt met de specificatie voor het gebruik.
• Kanalen die op een apparaat zijn aangesloten, mogen geen ontstekingsbron bevatten.

LET OP

• Til en vervoer het product met twee of meer mensen. Vermijd persoonlijk letsel.
• Installeer het product niet op een plek waar het blootgesteld wordt aan zeewind (zout). Dit kan roestvorming veroorzaken.
• Installeer de afvoerslang om ervoor te zorgen dat het water op de juiste manier afgevoerd wordt. Een slechte aansluiting zorgt voor waterlekkage.
• Houd waterpas, ook bij installatie van het product. Voorkom trillingen of waterlekkage.
• Installeer het product niet op een plek waar het geluid of de hete lucht van de buitenunit de buurt kan beschadigen. Dit kan een probleem voor uw buren zorgen.
• Controleer na installatie of reparatie van het product altijd op gas (refrigerant) lekkages. Een laag refrigerantniveau kan zorgen voor uitval van het product.
• Gebruik het product niet voor speciale doeleinden, zoals het bewaren van voedsel, kunstwerken, etc. Het is een consumenten air conditioner, niet een precisie koelsysteem. Kans op schade of eigendomsverlies bestaat.
• Blokkeer de ingang of uitgang van de luchtstroom niet. Het product kan uitvallen.
• Gebruik een zachte doek om schoon te maken. Gebruik geen agressieve schoonmaakproducten, oplosmiddelen etc. Er is kans op brand, elektrocutie, of schade aan de plastic onderdelen van het product.
• Raak de metalen onderdelen van het product niet aan bij het verwijderen van de luchtfilter. Er is kans op persoonlijk letsel.
• Stap niet op, en plaats niets op het product. (buitenunit) Kans op letsel en uitval van het product bestaat.
• Plaats de filter altijd goed vast. Reinig de filter iedere twee weken of vaker, indien noodzakelijk. Een vieze filter vermindert de efficiëntie.

• Plaats geen handen of andere voorwerpen in de luchtingang of uitgang terwijl het product werkt. Deze zijn scherp en bewegende onderdelen kunnen letsel veroorzaken.

• Let op bij het uitpakken en installeren van het product. Scherpe hoeken kunnen verwondingen veroorzaken.

• Indien er koelgas lekt tijdens de reparatie, raakt u het lekkende koelgas niet aan. Het koelgas kan brandwonden als gevolg van koude veroorzaken.
• Kantel het toestel niet tijdens verwijderen en deïnstalleren. Het condenswater kan gemorst worden.
• Meng geen lucht of gas anders dan de aangegeven refrigerant die in het systeem gebruikt is. Als er lucht in het refrigerantsysteem komt, kan er een te hoge luchtdruk ontstaan, wat apparatuurschade of letsel kan veroorzaken.
• Ventileer de ruimte onmiddellijk als er refrigerantgas lekt. Dit is anders schadelijk voor de gezondheid.
• Het demonteren van het toestel, omgaan met refrigerantolie en eventuele onderdelen dient plaats te vinden volgens lokale en nationale wetgeving.
• Vervang alle batterijen in de afstandsbediening door batterijen van hetzelfde type. Meng geen oude en nieuwe batterijen of verschillende soorten batterijen. Uitval van het product of brand gevaar bestaat.
• Laad geen batterijen op en demonteer ze niet. Gooi batterijen niet weg in vuur. Ze kunnen branden of exploderen.
• Indien vloeistof uit batterijen op uw huid of kleding komt, wast u het goed met schoon water. Gebruik de afstandsbediening niet als de batterijen gelekt hebben. De chemicaliën in de batterijen kunnen brandwonden of andere gezondheidsgevaren veroorzaken.
• Indien u de vloeistof van de batterijen eet, poetst u uw tanden en neemt u contact op met een arts. Gebruik de afstandsbediening niet als de batterijen gelekt hebben. De chemicaliën in de batterijen kunnen brandwonden of andere gezondheidsgevaren veroorzaken.
• Laat de air conditioner niet lange tijd werken indien er een hoge vochtigheid is en een deur of raam open staat. Vocht kan condenseren en meubels nat maken of beschadigen.
• Stel uw huid of kinderen of planten niet bloot aan tocht van koude of warme lucht. Dit kan slecht zijn voor de gezondheid.

• Drink geen water dat afgevoerd wordt door het product. Het is niet hygiënisch en kan ernstige gezondheidsproblemen veroorzaken.

• Gebruik een stevige kruk of ladder bij het schoonmaken en onderhouden van het product. Wees voorzichtig en vermijd letsel.

• De air conditioner niet bedoeld voor gebruik door jonge kinderen of peuters zonder toezicht.
• Houd toezicht bij jonge kinderen zodat ze niet met het apparaat spelen.
• Het apparaat moet zodanig worden geplaatst dat mechanische schade wordt voorkomen.
• ledere persoon die betrokken is bij het werken aan of het onderbreken van het koelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie officieel erkende beoordelingsinstantie, die hun bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met een door de industrie erkende richtlijnen.
• Onderhoud mag alleen worden uitgevoerd zoals word aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarbij de ondersteuning van ander gekwalificeerd personeel nodig is moet worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van brandbare koelmiddelen.
• Draag de juiste persoonlijke beschermingsmiddelen (PBM) bij het installeren, onderhouden of servicebeurt van het product.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of die ervaring en kennis missen, als ze onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat op een veilige manier en ze de betreffende gevaren begrijpen. Kinderen mogen niet spelen met het apparaat. Schoonmaak en onderhoud door de gebruiker mogen niet worden gedaan door kinderen zonder toezicht.
• Dit apparaat is niet bedoeld voor gebruik door kinderen of personen met verminderde fysieke, sensorische of mentale capaciteiten, of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies wat betreft het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

INHOUDSOPGAVE

2 TIPS VOOR ENERGIEBESPARING

3 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

12 VÓÓR GEBRUIK

12 Over het systeem
12 De bediening voorbereiden
12 Gebruik
12 Reiniging en onderhoud
12 Service
12 Verwijdering

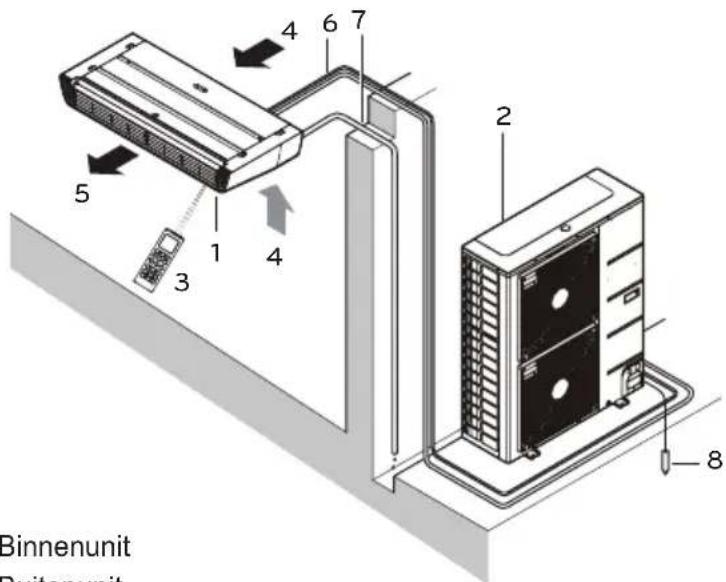

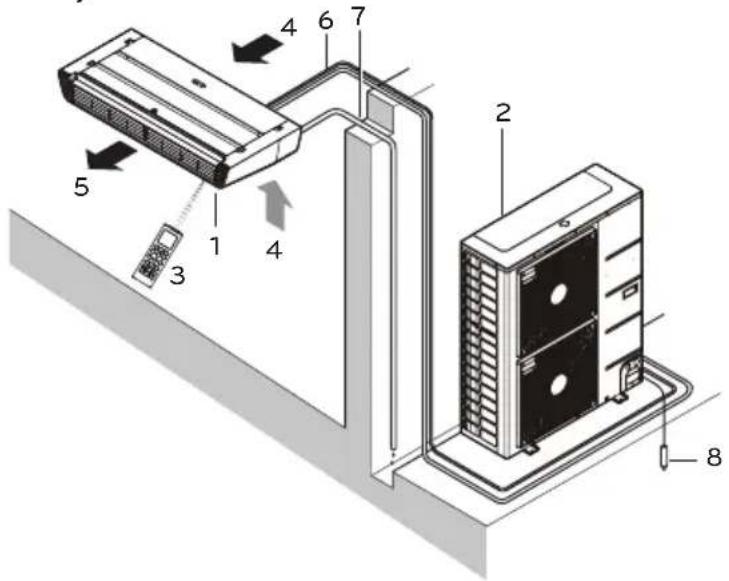

13 Naam en functie van onderdelen (VIERWEG PLAFONDCASSETTE)
13 Naam en functie van onderdelen (PLENUMLUCHTKANAAL)
14 Werking Indicatielampje
15 Bekabelde Afstandsbediening

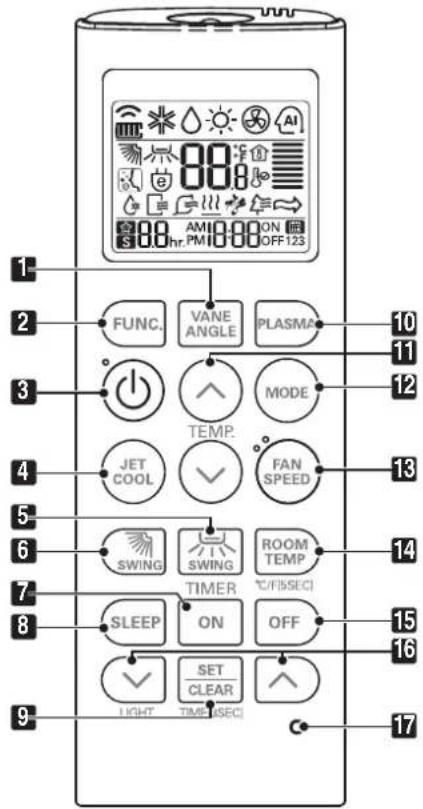

16 Draadloze Afstandsbediening (optioneel)

17 GEBRUIKSINSTRUCTIES

17 Standaardbediening – standaard koelen
18 Standaardbediening – geforceerd koelen
18 Standaardbediening – verwarmingsmodus
19 Standaardbediening – ontvochtingsmodus
19 Modus Auto Wisselen
20 Standaardbediening – ventilatormodus
21 Standaardbediening – automatische werking
22 Standaardbediening – luchtstroom instellen
23 Standaardbediening – temperatuurinstelling/kamertemperatuur controleren
25 Subfunctie – koelen
25 Functies instellen – kinderslot
26 Functies instellen – temperatuur wijzigen
27 Functies instellen – uitschuifbaar rooster
28 Functies instellen – filtersymbool verwijderen
29 Functies instellen – schoephoek regelen
30 Functies instellen – huidige tijd aanpassen
32 Programmeren – eenvoudig reserveren
33 Programmeren – Wekelijkse reservering

VÓÓR GEBRUIK

Over het systeem

Dit airconditioningsysteem kan worden gebruikt bij verwarmings- en koelingstoepassingen.

De bediening voorbereiden

• Laat de installatie uitvoeren door een installatiespecialist.
• Gebruik een afzonderlijke lichtnetgroep.

Gebruik

• Langdurige blootstelling aan een rechtstreekse luchtstroom is slecht voor uw gezondheid. Stel kamerbewoners, huisdieren en planten niet langdurig bloot aan een rechtstreekse luchtstroom.
• Ter voorkoming van zuurstoftekort moet de kamer afdoende worden geventileerd als zich daarin ook kachels of andere verwarmingsapparaten bevinden.
• Gebruik dit aircosysteem niet voor niet vermelde speciale toepassingen (bijv. instandhouding resp. bewaren van precisieapparatuur, voedingsmiddelen, huisdieren, planten en kunstwerken). Een dergelijke toepassing kan schadelijk zijn.

Reiniging en onderhoud

• Raak de metalen onderdelen van het systeem bij het verwijderen van het filter niet aan. Bij het hanteren van de scherpe metalen randen kunt u een verwonding oplopen.
• Maak de binnenkant van het aircosysteem niet met water schoon.
  De isolatie kan door contact met water beschadigd worden met schokgevaar als gevolg.
• Zorg ervoor dat de stroomvoorziening en de stroomverbreker uitgeschakeld zijn voordat u het systeem reinigt. De ventilator draait met zeer hoge snelheid wanneer het systeem ingeschakeld is. U riskeert ernstige verwondingen als het aircosysteem tijdens het reinigen van de inwendige delen per abuis wordt ingeschakeld.

Service

Neem voor reparaties en onderhoud contact op met een officiële dealer of erkende servicecentrale.

Verwijdering

Het apparaat gebruikt fluorkoolwaterstof. Neem contact op met uw verkoper wanneer u dit apparaat buiten gebruik stelt. Het is wettelijk verplicht om het koelmiddel te verzamelen, te vervoeren en te verwijderen in overeenstemming met de voorschriften voor de 'verzameling en vernietiging van fluorkoolwaterstof'.

PRODUCTINTRODUCTIE

Naam en functie van onderdelen (VIERWEG PLAFONDCAS-SETTE)

1: Binnenunit
2: Buitenunit
3: Afstandsbediening
4: Ingang lucht
5: Uitgang lucht
6: Refrigerantleiding, aansluiting elektrische kabels
7: Afvoerpijp
8: Aardekabel

Aardekabel naar aarde buitenunit om elektrische schokken te voorkomen.

Statuslampjes voor bediening

Aan/uit : Licht op wanneer het systeem in werking is.

Filtersymbool : Licht 2400 uur na ingebruikname van de unit op.

Timer : Licht op wanneer de timer is ingeschakeld.

Ontdeolingsmodus : Licht op tijdens de ontdooiingsmodus of Hot Start (type met warmtepomp)

- Geforceerde bediening: Bedoeld voor het bedienen van het aircosysteem wanneer de afstandsbediening om een of andere reden niet kan worden gebruikt.

Draadloze afstandsbediening

1 2 3 4 5 6 7 8 9 FUNC. VANE ANGLE PLASMA 10 11 12 TEMP. MODE JET COOL FAN SPEED SWING SWING ROOM TEMP TIMER OFF SLEEP ON SET CLEAR LIGHT TIME/SEC C

1 VINHOEK-knop Gebruikt om iedere vinhoek in te stellen.
2 FUNCTIE INSTELLING-knop Gebruik om Automatisch reinigen, Slim reinigen, Elektrische verwarming of Individuele vinhoek bediening in te stellen of te wissen.
3 AAN/UIT-knop Gebruikt om de unit aan/uit te zetten.
4 JET COOL-knop Snel koelen maakt gebruik van een zeer hoge ventilatorsnelheid.
5 LINKS/RECHTS LUCHTSTROOM-knop (OPTIONEEL) Gebruikt om de gewenste (horizontale) luchtstroomrichting in te stellen.
6 OMHOOG/OMLAAG LUCHTSTROOM-knop Gebruikt om de jaloeziebeweging stop te zetten of op te starten en de gewenste luchtstroomrichting omhoog/omlaag in te stellen
7 TIMER INSCHAKELEN-knop Gebruikt om de starttijd in te stellen.
8 SLEEP TIMER-knop Gebruikt om de tijd om te gaan slapen in te stellen.
9 INSTELLEN/WISSEN-knop Gebruikt om de timer in te stellen / te wissen. Gebruikt om de huidige tijd in te stellen (als de invoer voor 3 sec. is)
10 PLASMA-knop (OPTIONEEL) Gebruikt om de functie plasmazuivering te starten of stop te zetten.
11 KAMERTEMPERATUUR INSTELLING-knop Gebruikt om de kamertemperatuur te kiezen.
12 BEDIENINGSMODUS SELECTIE-knop Gebruikt om de bedieningsmodus te kiezen.
13 BINNENVENTILATORSNELHEID SELECTIE-knop Gebruikt om ventilatorsnelheid in vier stappen laag, gemiddeld, hoog en chaos te kiezen.
14 KAMERTEMPERATUUR CONTROLE-knop Gebruikt om de kamertemperatuur te controleren.
15 TIMER UITSCHAKELEN-knop Gebruikt om de stoptijd in te stellen.
16 TIMER INSTELLING (Omhoog/Omlaag)/LICHT-knop Gebruikt om de timer in te stellen. Gebruikt om de helderheid aan te passen (Als het niet in de tijdaanpassingsmodus staat)
17 RESET-knop Gebruikt om de afstandsbediening te resetten.

! LET OP

WAARSCHUWING : betreffende het gebruik van de Afstandsbediening

• Richt de signaalontvanger op de bekabelde afstandsbediening om te gebruiken.
• Het signaal van de afstandsbediening kan tot 7m ontvangen worden.
• Let op dat er geen obstructies aanwezig zijn tussen afstandsbediening en signaalontvanger.
• Laat de afstandsbediening niet vallen en gooi er niet mee.
• Plaats de afstandsbediening niet op een plek waar deze blootgesteld wordt aan direct zonlicht, of naast een kachel, of een andere hittebron.
• Blokkeer een krachtig licht op de signaalontvanger met een gordijn etc. zodat abnormaal gebruik voorkomen wordt. (bijv. elektronische snelle start, ELBA, invertie type fluorescerende lamp)

! OPMERKING

• U kunt de schoep hoekcontrole niet besturen met behulp van de draadloze afstandsbediening (4-Wegs Type).
• Voor meer inforamtie zie de handleiding van de draadloze afstandsbediening accessoire.
• Uw daadwerkelijke product kan verschillen van bovenstaande inhoud, afhankelijk van modeltype.
• De draadloze afstandsbediening werkt niet wanneer u het systeem voor gelijktijdige bediening gebruikt.

INSTRUKCJA OBSŁUGI

KLIMATYZATOR

Dit airconditioningsysteem kan worden gebruikt bij verwarmings- en koelingstoepassingen.

De bediening voorbereiden

• Laat de installatie uitvoeren door een installatiespecialist.
• Gebruik een afzonderlijke lichtnetgroep.

Gebruik

• Langdurige blootstelling aan een rechtstreekse luchtstroom is slecht voor uw gezondheid. Stel kamerbewoners, huisdieren en planten niet langdurig bloot aan een rechtstreekse luchtstroom.
• Ter voorkoming van zuurstoftekort moet de kamer afdoende worden geventileerd als zich daarin ook kachels of andere verwarmingsapparaten bevinden.
• Gebruik dit aircosysteem niet voor niet vermelde speciale toepassingen (bijv. instandhouding resp. bewaren van precisieapparatuur, voedingsmiddelen, huisdieren, planten en kunstwerken). Een dergelijke toepassing kan schadelijk zijn.

Reiniging en onderhoud

• Raak de metalen onderdelen van het systeem bij het verwijderen van het filter niet aan. Bij het hanteren van de scherpe metalen randen kunt u een verwonding oplopen.
• Maak de binnenkant van het aircosysteem niet met water schoon.
  De isolatie kan door contact met water beschadigd worden met schokgevaar als gevolg.
• Zorg ervoor dat de stroomvoorziening en de stroomverbreker uitgeschakeld zijn voordat u het systeem reinigt. De ventilator draait met zeer hoge snelheid wanneer het systeem ingeschakeld is. U riskeert ernstige verwondingen als het aircosysteem tijdens het reinigen van de inwendige delen per abuis wordt ingeschakeld.

Service

Neem voor reparaties en onderhoud contact op met een officiële dealer of erkende servicecentrale.

Verwijdering

Het apparaat gebruikt fluorkoolwaterstof. Neem contact op met uw verkoper wanneer u dit apparaat buiten gebruik stelt. Het is wettelijk verplicht om het koelmiddel te verzamelen, te vervoeren en te verwijderen in overeenstemming met de voorschriften voor de 'verzameling en vernietiging van fluorkoolwaterstof'.

PRODUCTINTRODUCTIE

Naam en functie van onderdelen (VIERWEG PLAFONDCASSETTE)

Binnenunit Buitenunit

1: Binnenunit
2: Buitenunit
3: Afstandsbediening
4: Ingang lucht
5: Uitgang lucht
6: Refrigerantleiding, aansluiting elektrische kabels
7: Afvoerpijp
8: Aardekabel

Aardekabel naar aarde buitenunit om elektrische schokken te voorkomen.
