GEBRUIKSAANWIJZING Solamagic SMD32000DEW Etherma

Montage- en gebruikshandleiding

S1 Infraroodstraler 1400 W, IP44 (IR05001; IR05026)
S1 Infraroodstraler 2000 W, IP44 (IR05002; IR05027)
S3 Infraroodstraler 2500 W, IP44 (IR05008; IR05028)

D3 Infraroodstraler 2000 W, IP44 (DS 05002; DS 05028)

D3 Infraroodstraler 2000 W, IP45 (DS05006)

Inhoudsopgave

Veiligheids- en bedieningsinstructies 23

Leveringsomvang. 24

Montageaanwijzingen 25

Inbedrijfstelling 37

Reinigingsaanwijzingen 37

Garantievoorwaarden 38

Aanvullende aanwijzingen 39

Bijlagen

Bijlage 1: Technischegegevens
Bijlage 2: Ax
Veiligheidsafstanden
Bijlage 3: Stralingsdiagrammen

Veiligheids- en bedieningsinstructies

Neem de volgende aanwijzingen in acht:

Lees de gebruiksaanwijizing yór de montage zorgvuldig door en bewaar deze.
- Dit verwarmingstoestel is voor montage buitenshuis, aan gebouwmuren of andere stevige constructies bedoeld. Het is Niet bedoeld om een aangenaam temperatuurniveau binnenshuis te creeren.
- Het apparaat is voor het gebruik door volwassen personen bedoeld. Kinderen mogen Niet met het verwarmingsapparaat spelen. Kinderenjonger dan 3aar要去enuit de buurt worden gehonden, tenzij ze voortdurend worden bewaakt. Kinderenjonger dan 8aar mogen het apparaat Niet in- of uitschakelen, Niet in het stopcontact steken, het apparaat Niet schoonmaken en geen onderhoudswerkzaamheden uityoeren.

Voorzichtig - Sommige delen van het product konnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden, wanner kinderen en kwetsbare personen aanwezigহ.

• De installmentie moet op de juiste wijze volgens de installmentevoorschriften geldende installmentevoorschriften (NEN1010) door een vakbekwaam persoon worden UITgevoerd.
• Bij alle werkzaamheden de elektrische. installmentie beslist spanningsvrij schakelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas inschakelen wanner alle leidingverbindingen volledig aangesloten zich.
• De huisinstallatie voor de stroomvoorziening van het verwarmingstoestel要去ন uitgevoerd met een schakelaar en met een zekering van minstens 16A vertraagd (type C16A) afgezekerdন.
• Niet rechtstreeks onder stopcontacten, verdeeldenzoen, schakelaars of elektrische ledingen monteren.
• Stopcontactenogenszichuitsluitendindeindebijlage2aangegevenposities bevinden.
• Het verwarmingsapparaat mag volgens de geldende richtlijnen Niet in de buurt van gordijnen of brandbare materialen aanbrengen.
• Het apparaat voldoet minstens aan de beschermingssoor IP24 wonneer alle stekkerverbindingen (apparatenstekkers, stekkers van aanvullende componenten) verbonden zijn en is voor toepassing buiten toegelaten.
• Gebruik het apparaat nooit zonder er toezicht op te honden.

• Het apparaat in ingeschakelde of warme toestand nicht afdekken - er bestaat anders gevaar voor brand.

• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af lately koelen.

• Nietrechtstreeks gedurende langere tijd en vanaf een korte afstand in de in gebruik zijnde IR-halogeenlamp kijkken.
• IR-halogeenlampen zijn gevoelig voor direct huidcontact (niet met de vingers aanraken). Vet of andere verruilingen(Int u reinigen met een in alcohol gedrenkte doeK.
• Om de levensduur van de IR-halogeenlamp te verzekeren要去 deze worden beschermd gegen stoten en schadelijke stoffen zoals bijv. zuren, ammoniak, cementstof enz.
• De IR-halogeenlamp moet worden beschermd gegen Mechanische belasting. Deze要去 worden verrangen, wonneer veranderingen (donkereplaatsen, verrormingen) zichtaar worden of de nominale levensduur is bereikt.
• Beschadigde elementen zoals schakelaars, Abdichtingen of verwarmingslamp dienen alg den worden verrangen. Het apparaat moet onmiddelijk worden ontmanteld en droog opgeslagen.
• Reparaties (ervangen van een defecte aansluitkabel van een defecte verwarmingsbuis of dergelijk)月至en doore klantenservice van de fabrikant of een geauthoriseerde dealer worden uitgevoerd.
• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen Personen met voldoende vakkennis worden uitgevoerd.

Leveringsomvang

Netkabel (bij apparaten zonder vast aangesloten kabel bijgevoegd)

Beugel incl. bevestigingsmiddelen (inbegren)

Handboek

Montageaanwijzingen

• Montage van de straler alleen met schikt montagematerialiaal (bij. bij stenen of betonnen ondergrond schroef M6x60 met metaalpluggen) op vaste, draagkrachtige ondergrond, die normalaal of moeilijk resp. nicht brandhaar is.
• Indien straler en stopcontact Niet op hetzelfde oppervlak worden gemonteerd,要去 ervoor worden gezorgd, dat het stralingsveld Niet op het stopcontact kan worden gericht. Anders要去 absolutunt worden gewaarborgd, dat het stopcontact bij het stralen Niet warmer dan 70^ kan worden.
• De veiligheidsafstanden volgens bijlage 2要去en worden aangehonden.
• Het bereik van de warmtewerking kan aan de hand van het stralingsdiagram (bijlage 3) worden ingeschat. Daarin staan op verschillende afstanden van de warmtestraler de afmetingen van de stralingsoppervlakken en bij elk de stralingsintensiteit vermeld.
  Montagehoogte: ten minste 1,80 m boven de vloer

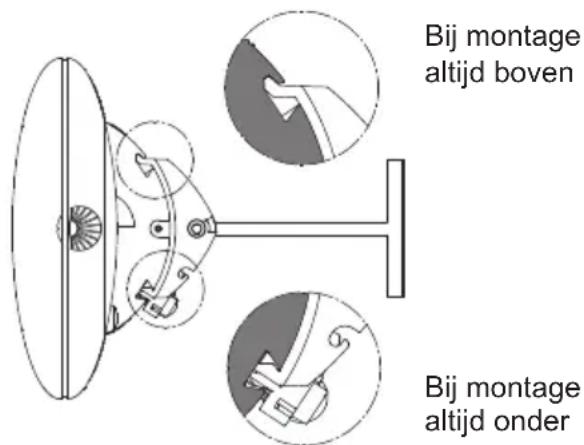

• De straler要去 met de groef waar boven gericht worden gemonteerd. De groef is herkenbaar bij zich op de behuizingszijde met de aansluitleiding (zie afbeeling onder).

• De straler S3 en D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) mag alleen in horizontale positie gemonteerd en gebrukt worden.
• Alleen voor types IR 05001 en IR 05002: Bij schuine montage aan het plafond en verticale montage aan de wand要去 het apparaat met kabelrangschikking „onder" worden gemonteerd.

1. Montage warmtestraler met beugel

Apparaatype	Vermogen	Montage aan de wand Montage aan het plafond
		horizontal	vertical	horizontal
IR 05001 14	00 W	✓	✓	✓
IR 05002 20	00 W	✓	✓	✓

• Beugel onder inachtneming van de veriligeidsafstanden en veriligeids-en bedieningsaanwijzingen bevestigen (zie bijlage 2)
• Beugel met 2 schroeven op een afstand van 200mm op het bevestigingsop-pervlak monteren.
• Wanner uitbreidingscomponenten toegepast worden, moeten bij een montage aan de wand de buitenste bevestigingspunten van de beugel worden gebruikt (afstand 350mm )

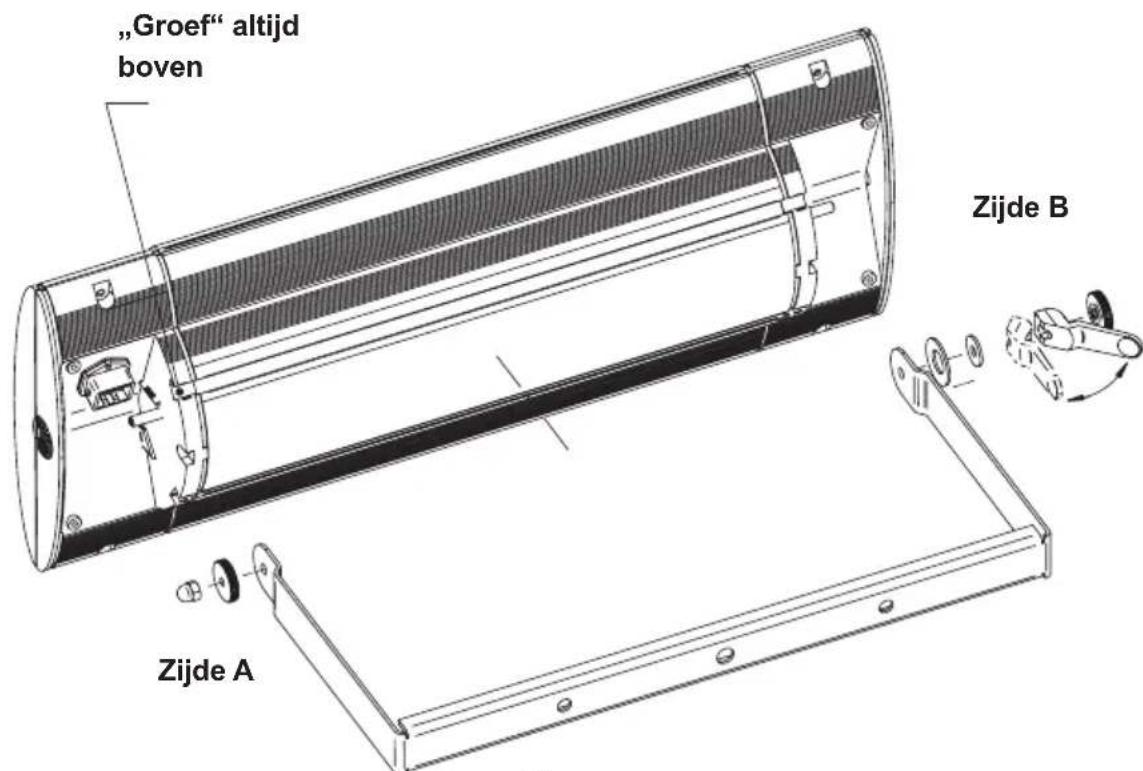

• Apparaat beginnend met,zijde B erop steken en waar bij de beugel Licht omhoog buigen (Aanwijzing! ,Groef" altijd boven)
  Zijde A: Kartelmoer M6 en dopmoer M6/SW10 monteren.
• Kartelmoer handvast aandraaien en dopmoer met steeksleutel SW10 vastdraaien.
  Zijde B: Schotelveer, onderlegring; excenterhefboom en kartelmoer M6 monteren. Kartelmoer M6 handvast erop draaien tot aan het drukpunt op de excenterhefboom. Excenterhefboom spannen in de richting van de beugel.

2a. Montage warmtestraler S1 met T-hooder

Apparaatype	Vermogen	Montage aan de wand Montage aan het plafond
		horizontal	vertical	horizontal	schuin
IR 05001 1400 W		✓	✓
IR 05002 2000 W		✓	✓

Alleen voor montage aan de wand toegelaten!

Stap 1: T-holder monteren:

• T-hoeder (1) met ondergelegde siliconenplaat (2) met ieder 2 schroeven conform de volgende afbeelding monteren op het bevestigingsvlak.

Stap 2: Adapterklauwen aan de T-hoeder monteren

• Adapterklauw (6) in het op het bevestigingsvlak gemonteerde T-stuk (1) schuiven. Schroef M8x20/SW5 (8) in de boring steken. Ring (9) eronder leggen en moer M8/SW13 (10) vastdraaien.
• Als de adapterteklauw (6) Niet maar beneden kan worden uitgelijnd, moeten de schroeven (8) tot (10) worden losgedraaid en de klauwuit de houder worden getrokken. Demonteer verrolgens de schroeven (11) en monteer het middenstuk (13) met de tandveerring (12) 180^ gedraaid op de adapterteklauw (6). Afsluitend apparaat wee aan de wandhouder monteren.

Stap 3: Straler op de wandhouder monteren

• Bevestigingslippen (3) met ring (4) van links in de zwaluwstaart ca. 220 mm ver inschuiven.
• Schroef 3,5x6,5 (5) vastdraaien.
• De excentersspanner (7) van de adapterklaw (6)uit in verticale richting (C), zie afbeelding onder.
• De straler (B) boven in de groefzijde op de adapterklaw (6) inhangen en onder op de excenterspannerzijde (7) inzwenken.

Let op: De adapterklaw moet nu over beiden apparaatgroeven vrijpen (visuele controle)

• De excenterspanner (7) met bijgevoegde inbussleutel SW5 rechtsom stevig aantrekken (ca. 80^ draaihoek). De warmtestraler要去 zonder speling en stevig met de adapterklawu verbonden zijn.

Let op: geen rotatiestop; geen 180^ draaiing - excenterspanner nicht tever draaien!

• De borgring (4) in de uitsparing (A) van de adapterklaww (6) inhangen.
• Voor het instellen resp. afstellen van de straalrichting de schroeven (11) met behulp van inbussleutel SW5 losdraaien, de straler in de gewenste straalrichting brengen en de schroeven (11) vastdraaien

2b. Montage warmtestraler S3 en D3 met T-holders

Apparaatype	Vermogen	Montage aan de wand Montage aan het plafond
		horizontal verticaal horizontal taal schuin
IR050082500 W		✓		✓
DS 050022000 W		✓		✓
DS 050062000 W		✓		✓

Aanwijzing:

De warmestraler heeft een eenzijdig zwenkbereik in de richting van de langwerpige gatzijde, afhankelijk van de montagerichting van de T-beugel. Bij montage aan een muur要去 de T-beugel worden gemonteerd met de langwerpige gatzijde maar beneden (afbeelding hieronder), bij montage aan het plafond met de langwerpige gatzijde maar voren.

Stap 1: T-holder monteren:

• De S3 of D3 warmtestraler要去 worden geinstalleelerd met 2 T-holders op een afstand van 400mm met inachtneming van de veiligheidsafstanden en veiligheidsinstructies (zie bijlage 2).
• Om de montage te vergemakkelijken, verwijdert u de adapterklaw (6) van de T-beugel (1) door de schroeven (11) los te draaien (onderstaande afbeelding).
• Monteer de T-beugel (1) met de siliconen planta (2) eronder met elk 2 schroeven op het montageoppervlak zoals weergegeven in de volgende afbeelding.

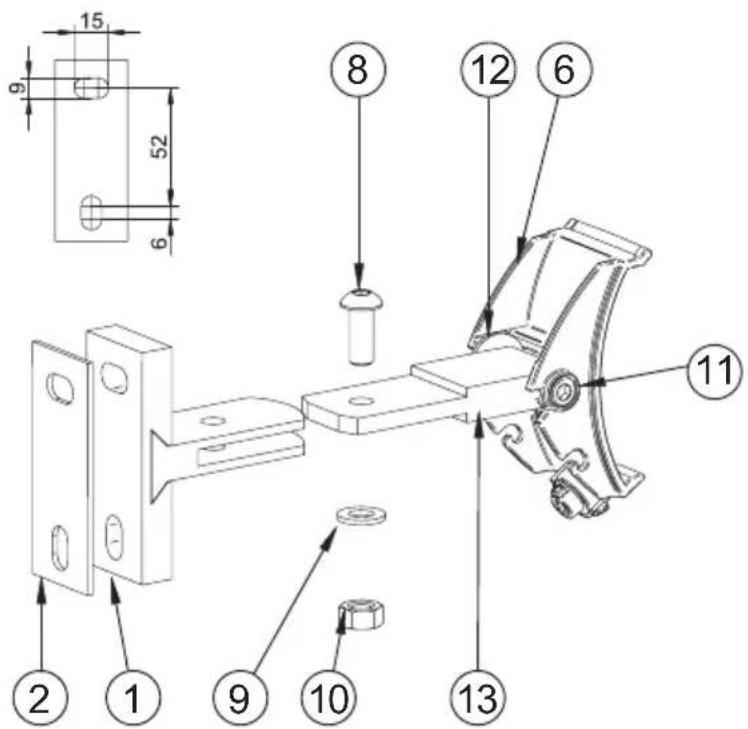

Stap 2: Adapterklauwen aan de T-hoeder monteren

• Adapterklauwen (6) aan de beiden op het bevestigingsvlak gemonteerde T-holders monteren, borgring (12)ussen T-holder en adapterklauw aanbren-gen en van buitenaf cilinderschroeven (11) in T-holder schroeven (Afbeelding hierboven). Bij plafondmontage moet de adapterklauw in gegenstelling tot de afbeelding 180^ gedraaid op de houser worden geschroefd.

Stap 3: Straler op T-hoeder monteren

• Bevestigingslippen (3) met ring (4) van leidingszijde in de zwaluwstaartgroef ca. 530mm en 130mm ver inschuiven
  Schroeven 3,5x6,5 (5) vastdraaien.
• De excenterspanner (7) van de adapterklaw (6)uit in verticale richting (C), zie afbeelding onder.
• De straler (B) boven in de groefzijde op de adapterklauwen (6) inhangen en onder op de excenterspannerzijde (7) inzwenken.

Let op: De adapterklaw moet nu over beiden apparaatgroeven vrijpen (visuele controle)

De veiligheidslippen (3)要去en zich nu onmiddelijk naast de adapterklauswen (6) bevinden.

• De excenterspanner (7) met bijgevoegde inbussleutel SW5 rechtsom stevig aandraaien (ca. 80^ draaihoek). De warmtestraler要去 zonder speling en stevig met de adapterteklawuen verbonden zijn.

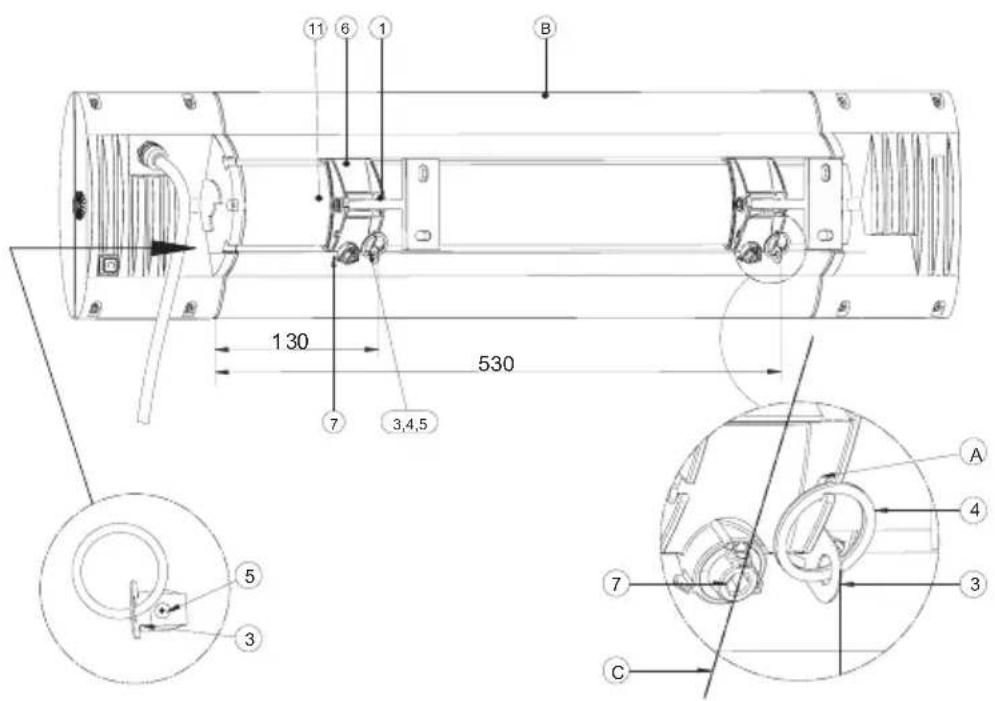

Let op: geen rotatiestop; geen 180^ draaiing - excenterspanner nicht tever draaien!

• Steeds de borgring (4) in de uitsparing (A) van de adapterklaww (6) inhangen.
• Om de straalrichting in te stellen, draai de schroef (11; linkerzijde van de adap-terklauw zoals hieronder afgebeeld) los met een inbussleutel SW5, beweeg de radiator in de gewenste straalrichting en draai de schroef (11) aan.

3. Montage warmtestraler met plafondinbouwframe (apparaatype IR05026, IR05027, IR05028, DS05028)

Algemene aanwijzingen

• Het plafondinbouwframe is voor montage in plafondplaten met min. 10mm en max. 30mm (buitenkader-versie max. 25mm ) materiaaldijke geschikt.
• Bij apparaten met lichte oppervlaktelagen (bijvoorbeeld bij de kleur wit) kūnen bij continu gebruik kleurveranderingen van het oppervlak optreden.
• De montage mag de bestaande statica van het plafond Niet wijzigen of aantasten.
• De minimumafstanden overeenkomstig aanhangsel 2要去en in acheit worden genomen.
• De installmentuimte van het plafond moet voldoen aan de volgende minimumafmetingen voor deoodzakelijk luchtcirculatie:

Apparaattype Breedte in mm	Length in mm
IR05026	min. 500 min. 900
IR05027
IR05028	min. 600 min. 1200
DS05028

De open ruimten mogen nicht worden vernauwd of bedekt met isolerend materiaal of anderszins.

• Voor de montage zijn twee Personen nodig.
• De elektrische aansluiting要去 buren het inbouwframe worden aangebracht (toegang voor revisie).

3a. Variant directe montage:

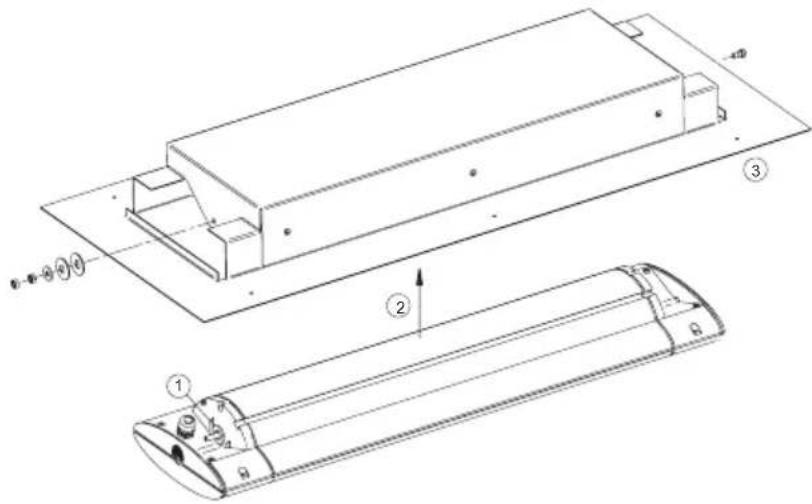

Stap 1: Apparaat met kap vastschroeven

• ① De große onderlegring op de bout aan de warmtestraler schuiven.
• ② Verwarmingstoestel schuin in de kapplaatsen, tot de bout door het boor-gat van de kap gaat.
• ③ Apparaat compleet in de kap draaien en draadschroef tot aanslag met gereedschap 0,5 nm aantrekken.
• ④ Twee schotelveren aanbrengen, de eerste met de welvingaar de kap, de tweede met de welvingaar buiten. Kleine onderlegring op tapeind schuiven, zeskantmoer opschroeven en met tweede zeskantmoer borgen. Het apparaat moet zich in de kap met geringe wrijving lately draaien/kanten.

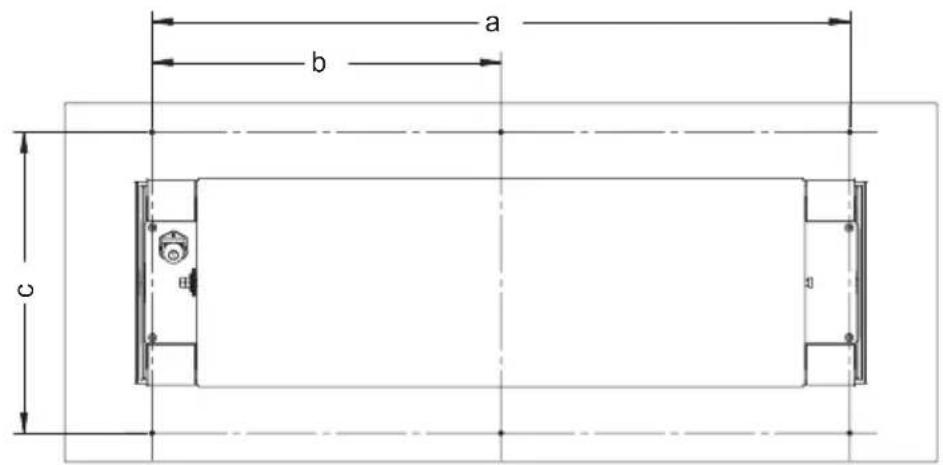

Stap 2: Inbouwruimte voorbereiden

• Uitsparing in het plafond makes met de afmetingen (x) mm en (y) mm:

Apparaattype	Plafonduitsparing in mm		Afstand:tussen bevestiging gaten in mm
	Breedte (x)	Lengte (y) a	b c
IR05026	280 625	495 247,53	10
IR05027
IR05028	280 850	720 360 310
DS05028

• Bevestigingsboringen a en b in de plafondplaat aanbrengen.

Stap 3: Apparaat in inbouwruimte monteren

• Apparaat elektrisch aansluiten, maar nicht inschakelen.
• Apparaat in de plafonduitsparing positioneren.

Let op:

De aansluitkabel moet vanaf het apparaat direct weggeleid worden. Hij moet in de inbouwruimte buiten de uitsparing worden gelegd.

• Inbouwframe aan de buitenkant met zes schroeven met nominale diameter 4 mm aan de plafondplaat vastschroeven.

Let op:

Op vaste, duurzaam veilig schroefverbinding letten.

Gebruik indien nodig extra bevestigingsframes (accessoires)!

3b. Variant buitenkader:

Stap 1: Inbouwruimte voorbereiden

• Uitsparing in het plafond makes met de afmetingen (x) mm en (y) mm:

Apparaattype	Plafonduitsparing in mm
	Breedte (x) Length (y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

• Plaats het montagekader anschter het plafond zodate de binnensteplaatjes in de plafonduitsnede verdwijnen.
• Centreer het montagekader ten opzichte van de uitsnede en schroef het aan de kopzijde met de binnensteplaatjes vast op de plafondplaat.
• Centreer het montageframe in de uitsparing en schroef het op het voorpaneel met de plafondplaat. Voor dunne plafondpanelen (< 15 mm), buig of verwijder de montagelipjes indien nodig. (Detail A)

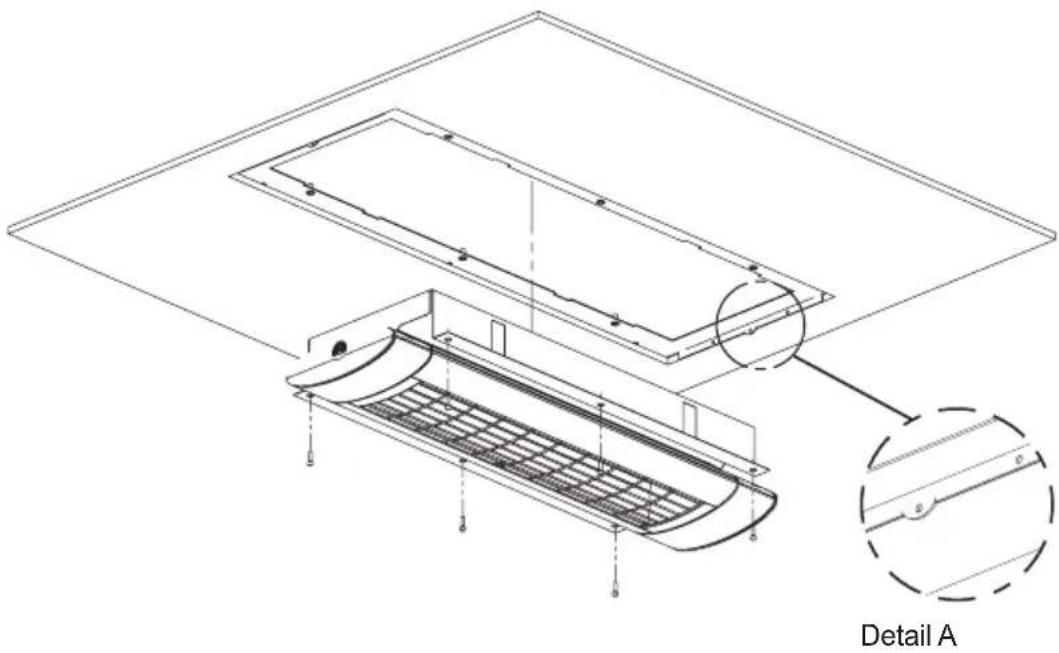

Stap 2: Apparaat in de inbouwruimte monteren

• Sluit het apparaat elektrisch aan, maar schakel het Niet in.
  Apparaat met het montageframe met 6 schroeven M 4 x 18 en ringen versschroeven
• Schroeven stevig aantrekken

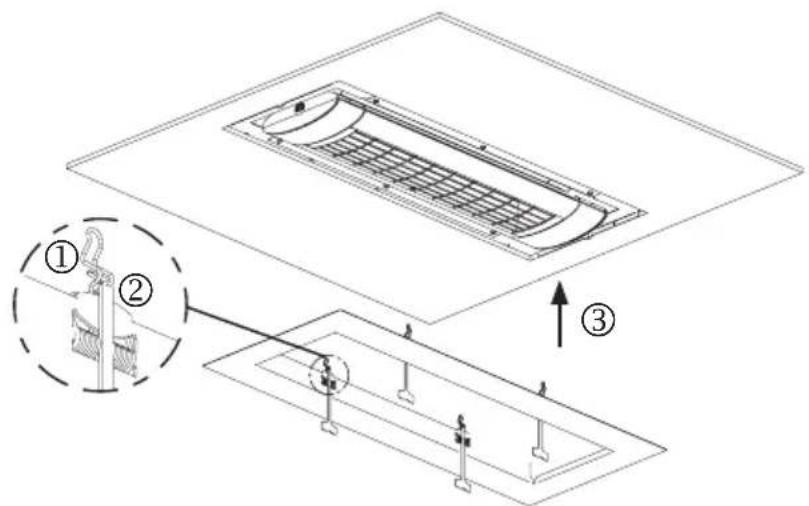

Stap 3: Buitenkader monteren

Let op: Er bestaat verwondingsgevaar! Absolut Werkhandsschoenen dragen!

• ① De veren voorspannen, tot ze in de vergrendeling vastklikken.

Let op: Beknellingsgevaar door terugspringende veer. Niet in het klembereik van de veer vrijpen!

• ② Ontgrendelaar op het knikpunt in elke veer hangen en uit de frame-uitsparing latent hangen.

• ③ Frame positioneren: De voorgespannen veertips in de:tussenruimte van de stralerkap zetten.
• ④ Voorzetframe gegen de plafonduitsparing drukken.
• ⑤ Ontgrendelingselementen maar beneden trekken en de veren gegen het montageframe lately klikken.

Aanwijzing: Ontgrendeling zorgvuldig bewaren voor latere demontage en aansluitende montage

Demontage:

• Voorzetframe op buitenrand van voor van de plafond aftrekken tot de Klemmfedern in de Zwischenspalt bereikbaar�.

Let op: Er bestaat verwondingsgevaar!
Absolut Werkhandsschoenen dragen!

• Veer terugdukken en frame van de inbouwruimte eruit draaien. Veren langzaam ontlasten.

4. Voor uittbreidingscomponenten bij de warmstestraler

OPTIE

• Uitbreidingscomponenten mogen alleen voor hiervoor goedgekeurde apparaattypes worden gebruikt.
• Bij het gebruik van uitbreidingscomponenten moet de desbetreffende montage- en gebruikshandleiding beslist in acht worden genomen.
• Met het gebruik van uitbreidingscomponenten (bijv.Zendmodule) veranderen de technische gegevens in bijlage 1.

Inbedrijfstelling

1. Transportbeveiliging in de reflector volledig verwijderen, indien aanwezig.
2. Meegeleverde voedingskabel (A) aan apparaat (B) aansluiten en met borgbeugel (C) vastzetten.
3. Aansluiting op het voedingsnet make (stekker met randaarde)

Bij modellen zonder schakelaar geschiedt het verwarmen onmiddelijk bij het insteken van de stekker in het stopcontact. Bij de modellen met schakelaar of draadloze ontvanger worden het verwarmen door bediening van de schakelaar of de afstandsbediening geactiveerd.

Reinigingsaanwijzingen

Apparaat loskoppelen van het voedingsnet.
- Behuizing af latent koelen.
- Behuizing met een vochtige, zachte doek afvegen, waar bij geen reinigingsmiddelen gebruiken.

Het apparatus nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschermrooster door de warmte is het gevolg van normale fysische processen en is geen defect.

Garantievoorwaarden S1, S3 en D3 apparaten

Voor dit apparaat geben wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen schade of gebreken, die aantoonbaar berusten op fabricagefouten, wanner deze onmiddelloijk na vaststelling aan het apparaat en binnen 5aar na levering aan de eindgebruiker worden gemeld. De garantieperiode voor de verwarmingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen dezeperiode. Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit, die voor de waarde en bruikhaarheid van het apparaat Niet relevant zijn, of voor schade door abnormale omgevingsomstandigheden of ongeschikte gebruiksomstandigheden. Ook is er geen garantieverplichting in geval van schade als gevolg van bijzondere klimatologische omstandigheden, abnormale omgevingscondities of bedrijsomstandigheden die geen verband honden met het onderwerp. Uw vakhandelaar adviseert u graag over de apparaatuitvoeringen voor dergelijktoepasseningen.

Er kan geen garantie worden overgenomen, wanneer de schade of gebreken aan het apparaat zijn谈起 voeren op verkeerde inbouw of nicht opvolgen van de bedieningsinstrumenties.

1. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten maar onsite keuze gratis worden gerepareerd of door fouloze apparaten worden verrangen. Apparaten, waaroor onder verwijzingaar deze garantie aansspraat worden gemaakt op de garantieservice,要去en aan de fabrikant of een geauthoriseerd servicecenter worden overhandigd of verzonden. Bij verzending is het transportrisico voor de verzender. Verzend-, transport-, reis- en arbeidskosten van de eindgebruiker worden Niet vergoed. Er moet altijd een aankoopbewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving van de fouit worden overlegd. Vervangen apparaten worden ons eigendom.
2. De aanssprak op garantie vervalt, wanner reparations of aanpassingen door Personen worden uitgevoerd, die hiertoe door ons Niet gemachtigd zijn of wanner in once apparaten verrangingsonderdelen, aanvullende onderdelen of toebehoren zijn aangebracht, die geen originele onderdelen zich en een defect hebben veroorzaakt. Hetzelfde geldt, wanner het typeplaatje of het apparaatnummer verwijderd of onleesbaar gemaakt is.

3. Schade en gebreken uit nicht aansluiten conform de voorschriften, ondeskundige handhaving, Mechanische beschadigingen in het bijzonder aan de verwarmingsbuis alsmede het Niet naleven van de inbouwvoorschriften en bedieningsinstrumenties zijn uitgesloten van deze garantie. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.

4. Verleende garantiediensten verlengen de garantiperiode nicht en doein even min een neue garantietermijn ingaan. De garantiperiode voor ingebouwd verwan gingsonderdelen eindigt met de garantiperiode voor het gehele apparaat. Voor zover een beschadiging of defect Niet verholpen kan worden of het herstel door ons wordt afgewezen of onredelijk lang duurt, wordt op verzoek van de eindgebruiker kosteloos een gelijkwaardige verranging geleverd. In geval van een verrangende levering behouden wij ons hetrecht voor een passend gebruik in rekening te brengen voor de gebruikstijd tot dan toe.

Deze garantievooraarden gelden vanaf 1-1-2021 voor apparaten die gekocht zich in een land van de Europese Unie, zichs wanner u deze in het buitenland gezruikt. De garantievooraarden hebben geen invloed op de wettelijkke garantieaanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehonden.

Meer producten van SOLAMAGIC en toebehoren vindt u onder:

www.SOLAMAGIC.com

Neem de volgende terminologie in de bijlage in acht:

Bijlage 1: Technische gegevens

①	Apparaattype	⑥	Afmetingen lenghte x bredte x hoogte (mm)
①	Apparaatvermogen (W)	⑦	Gewicht (kg)
②	Stroomaansluiting	⑦	Extra gewicht voor de versie met met frame (kg)
③	Beschermingssoort	⑧	Gemiddelde levensduur (h)
④	Beschermingsklasse	⑨	Afstand (mm)
⑤	Keurmerk

Bijlage 2: Veiligheidsafstanden

0	Apparaattype	6	Vooraanzicht
1	Montage aan de wand, horizontaal (niet geschikt voor apparaattype IR 05026, IR 05027, IR 05028, DS 05028)	7	Bovenaanzicht
2	Mindestabstände in mm	8	Montage aan het plafond
3	Apparaatvermogen (W)	9	(veur apparaattype IR 05001 en IR 05002 behalve met U-beugel)
4	Montage aan de wand, verticaal (alleen voor apparaattype IR 05001 en IR 05002)	10	Bij schuine montage alleen voor de apparaten IR 05001 (1400 W) en IR 05002 (2000 W)
5	Bij verticale montage aansluitkabel algijd onder!	11	Plafondmontage alleen voor apparaattype IR 05026, IR 05027, IR 05028 en DS 05028
A1	Afstand bestraald oppervlak A5 Afstand acnterligende wand
A2	Afstand stopcontact A6 Afstand bestraalde wand
A3	Afstand zichwand A7		Plafondinbouwdiepte / afstand van het verlaagd plafond
A4	Afstand bovenliggend plafond α Verstellingsbereik
D	Afstand vloer / apparaat

Bijlage 3:Stralingsdiagram

①

Maximale warmtedichtheid

②

Warmteoppervlakken

Monterings- ogbrugsanvisning

S1 Infrarod radiator 1400 W, IP44 (IR05001; IR05026)
S1 Infrarod radiator 2000 W, IP44 (IR05002; IR05027)
S3 Infrarod radiator 2500 W, IP44 (IR05008; IR05028)

D3 Infrarod radiator 2000 W, IP44 (DS 05002; DS 05028)

D3 Infrarod radiator 2000 W, IP45 (DS05006)

Indholdsfortegnelse
