Produktart	Infrarotstrahler
Marke	Etherma
Modell	Solamagic SMD32000DEW
Leistung	Bis zu 2500 W je nach Modell
Stromversorgung	230 V ~ 50 Hz, 16 A (Installation erforderlich)
Schutzart	IP44 (mindestens IP24 mit Anschlüssen)
Schutzklasse	Nicht angegeben (wahrscheinlich I)
Mindestmontagehöhe	1,80 m über dem Boden
Montageart	Wand oder Decke, waagerecht oder senkrecht je nach Modell
Hauptfunktionen	Außen-Infrarotheizung, schwenkbar
Pflege und Reinigung	Mit einem weichen, feuchten Tuch abwischen, ohne Reinigungsmittel. Nicht eintauchen.
Sicherheit	Nicht abdecken, nicht direkt in die Lampe schauen, Sicherheitsabstände einhalten (Anhang 2)
Ersatzteile und Reparierbarkeit	Austauschbare Halogenlampen; Reparaturen nur durch autorisierten Kundendienst
Garantie	5 Jahre (außer Heizrohr: 12 Monate oder 5000 Stunden)
Allgemeine Informationen	Hergestellt in Deutschland

Häufig gestellte Fragen - Solamagic SMD32000DEW Etherma

Wie hoch ist die Mindestmontagehöhe?

Die Mindestmontagehöhe beträgt 1,80 m über dem Boden. Beachten Sie auch die im Anhang 2 angegebenen Sicherheitsabstände.

Kann ich diesen Heizstrahler im Innenbereich verwenden?

Nein, dieser Heizstrahler ist für die Außenmontage an Wänden oder festen Konstruktionen vorgesehen. Er ist nicht dafür bestimmt, ein angenehmes Temperaturniveau in einem Raum zu erzeugen.

Wie reinige ich das Gerät?

Ziehen Sie den Stecker und lassen Sie das Gerät abkühlen. Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ohne Reinigungsmittel ab. Tauchen Sie das Gerät niemals in Flüssigkeit und spritzen Sie es nicht ab.

Was tun, wenn die Halogenlampe beschädigt ist?

Berühren Sie die Lampe nicht mit den Fingern. Lassen Sie sie nur von einem autorisierten Kundendienst austauschen. Veränderungen (dunkle Stellen, Verformungen) zeigen an, dass sie ausgetauscht werden muss.

Welche Sicherheitsabstände sind einzuhalten?

Beachten Sie Anhang 2 der Anleitung für die Mindestabstände. Halten Sie im Allgemeinen ausreichenden Abstand zu brennbaren Materialien und Steckdosen ein (Steckdose nicht über 70°C erhitzen).

Kann ich das Gerät abdecken, wenn es eingeschaltet ist?

Nein, es besteht Brandgefahr. Decken Sie das Gerät niemals ab, wenn es eingeschaltet oder heiß ist.

Wie hoch ist die durchschnittliche Lebensdauer des Heizrohrs?

Die Garantie für das Heizrohr beträgt 12 Monate oder 5000 Betriebsstunden. Die durchschnittliche Lebensdauer kann je nach Einsatzbedingungen variieren.

Wie stelle ich die Ausrichtung des Heizstrahlers ein?

Lockern Sie die Schrauben des Adapters (Inbusschlüssel SW5) und schwenken Sie den Heizstrahler in die gewünschte Richtung. Ziehen Sie dann die Schrauben wieder fest. Bei Modellen mit Bügel verwenden Sie den Exzenterhebel.

Ist das Gerät wasserdicht?

Ja, es erfüllt mindestens die Schutzart IP24 (und IP44 bei einigen Modellen), wenn alle Anschlüsse verbunden sind. Es ist spritzwassergeschützt.

Kann ich den Heizstrahler an der Decke installieren?

Ja, einige Modelle (IR05026, IR05027, IR05028, DS05028) sind für die Deckenmontage ausgelegt. Verwenden Sie den geeigneten Montagerahmen und beachten Sie die Sicherheitsabstände.

BEDIENUNGSANLEITUNG Solamagic SMD32000DEW Etherma

Montage- und Gebrauchsanleitung

S1 Infrarotstrahler 1400 W, IP44 (IR05001; IR05026)
S1 Infrarotstrahler 2000 W, IP44 (IR05002; IR05027)
S3 Infrarotstrahler 2500 W, IP44 (IR05008; IR05028)

D3 Infrarotstrahler 2000 W, IP44 (DS05002; DS05028)

D3 Infrarotstrahler 2000 W, IP45 (DS05006)

Inhaltsverzeichnis

Sicherheits- und Bedienungshinweise. 3
Lieferumfang 4
Montagehinweise 5
Inbetriebnahme 17
Reinigungshinweise 17
Garantiebedingungen 18
Ergänzende Hinweise 19

Anlagen

Anlage 1:

Technische Daten

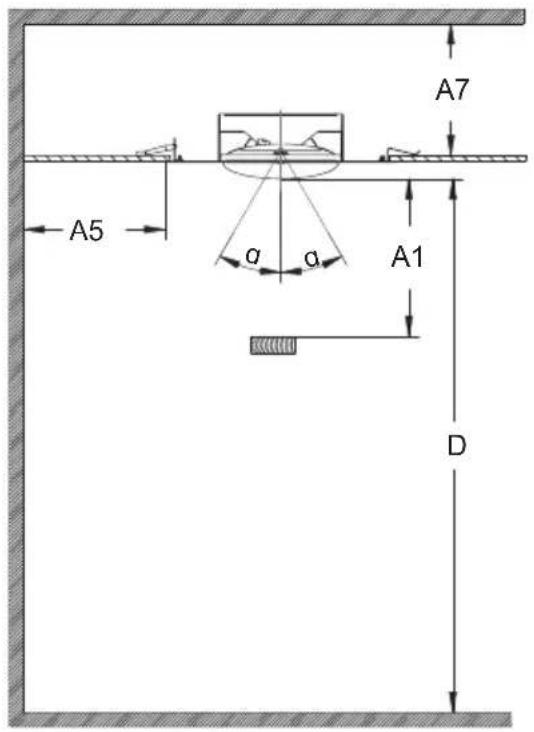

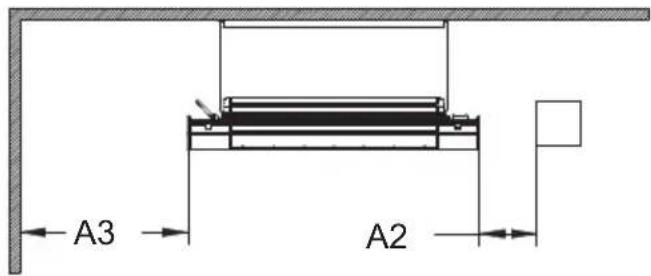

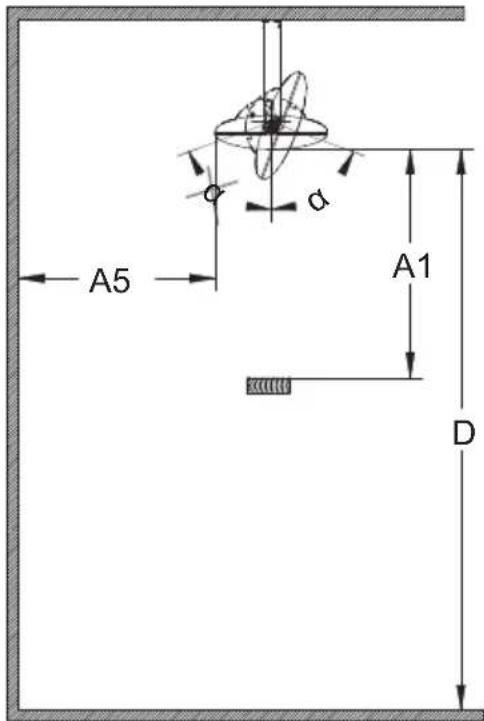

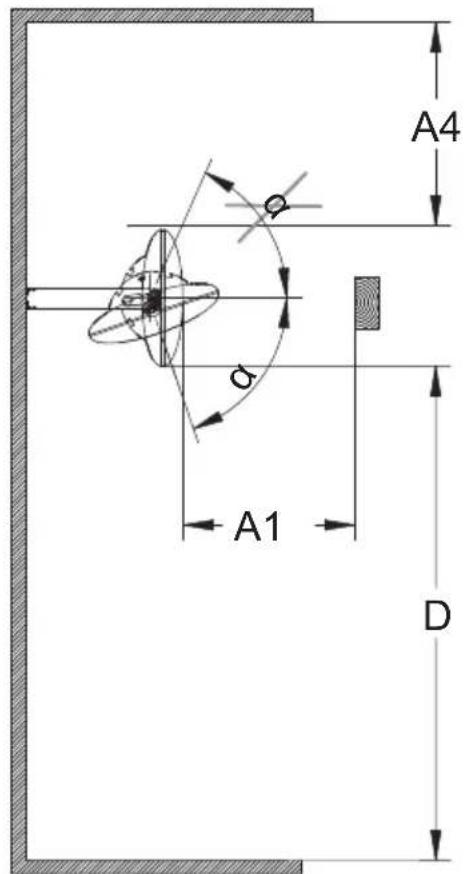

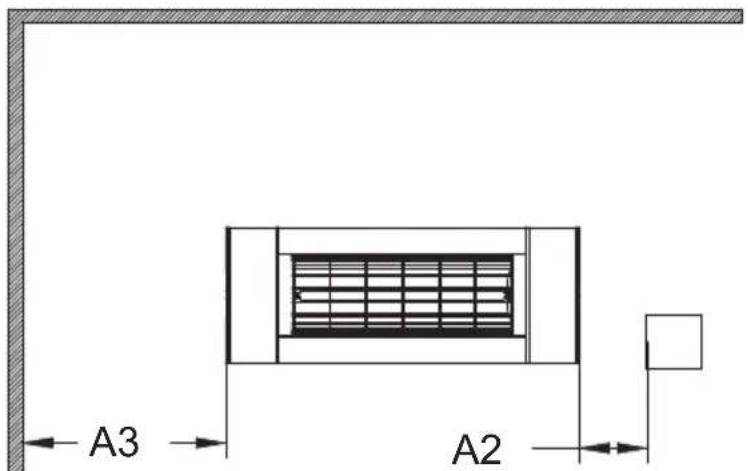

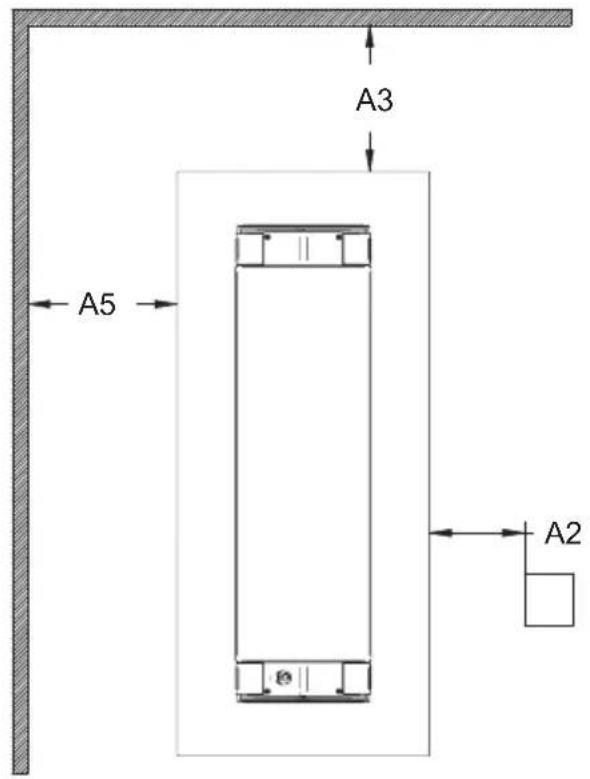

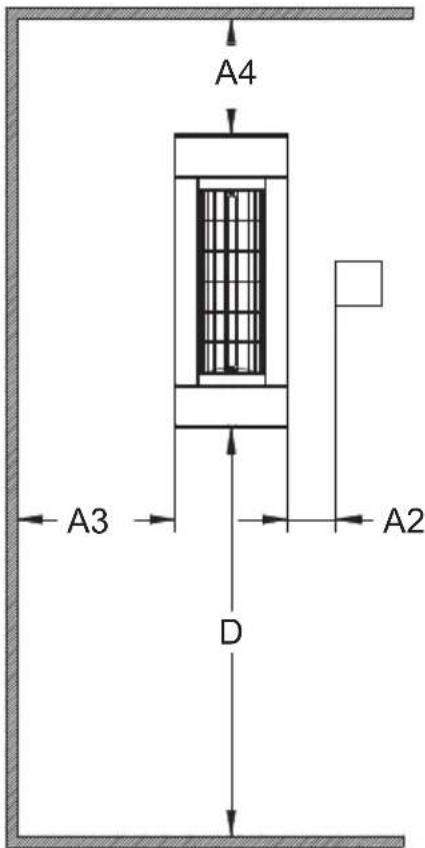

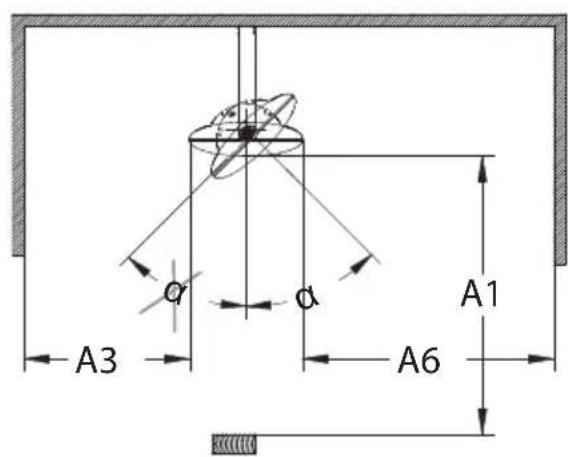

Anlage 2:

Sicherheitsabstände

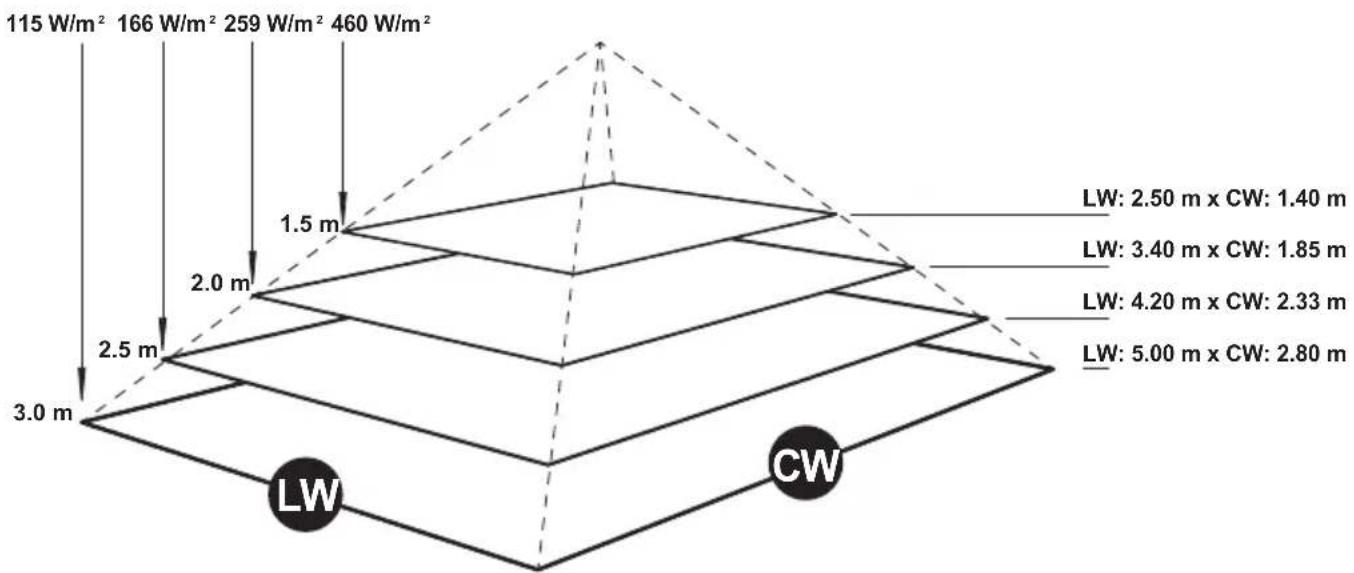

Anlage 3:

Strahlungsdiagramme

AX

AX

AX

Sicherheits- und Bedienungshinweise

Bitte beachten Sie folgende Hinweise:

• Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewahren Sie diese auf.
• Dieses Heizgerät ist für die Montage im Außenbereich an Gebäudewänden oder anderen festen Konstruktionen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturniveauaus in Innenaumen bestimmt.
• Das Gerät ist für die Benutzung von erwachsenen Personen bestimmt. Kinder dürfen nicht mit dem Heizgerät speilen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei dann, sie werden ständig überwacht. Kinder jünger als 8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durchführren.

Vorsicht - Einige Teile des Produktes konnen sehr heißt werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100 (ggfl. auch Teil 559 und 701 beachten) von einer fachkundigen Person durchgeführrt werden.
- Bei allen Arbeiten die elektrische. Anlage unbedingt spannungsfrei schalten (Netzsteckerziehen, Sicherung ausschalten). Die Hezung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.
Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem Schalter ausgeführrt sein und mit einer Sicherung von mindestens 16A Träge (Typ C16A) abgesichert sein.
- Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Leitungen montieren.
- Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen Positionen befinden.
- Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhängen oder brennbaren Stoffen anbringen.
- Das Gerät erfüllt erfüllt mindestens die Schutzart IP24 wenn alle Steckverbindungen (Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den Außenbereich zugelassen.
- Betreiben Sie das Gerät niemals unbeaufsichtigt.
- Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es besteht Brandgefahr.

Zum Verstellen der Strahlrichtung das Gerat abschalten und abkühlen halten.
- Nicht direkt für längerere Zeit, sowie aus kurzer Distanz in die in betrieb befindliche IR-Halogenlampe sehen.
- IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alcohol-getränkten Tuch beseitigen.
- Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibrationen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub etc. zu schützen.
- Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schätzen. Sie muss ausgetauscht werden, wenn Veränderungen (Dunkelstellen, Verformungen) sightbar werden oder die Nennlebensdauer erreicht ist.
- Beschädigte Geräteelemente wie z. B. Anschlussleitung, Schalterwippe, Dichtmanschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Gerät muß sofort abgebaut und trocken aufbewahrt werden.
- Reparaturarbeiten (Austausch einer defekten Anschlussleitung einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Hersteller-firma oder einem autorisierten Vertragshandler duchzufahren.
- Reinigungs- und Wartungsarbeiten *{duren ausschließlich von erwachsenen Personen mit hinreichender Fachkenntnis durchgefuhrt werden.

Lieferumfang

IR-Wärnestahler

Netzanschlussleitung (bei Geräten ohne fest angeschlossene Leitung beigelegt)

Halterung inkl. Befestigungsmittel (beigelegt)

Handbuch

Montagehinweise

• Montage des Strahlers nur mit geeignetem Montagematerial (z.B. bei Stein-oder Betonuntergrund Schraube M6x60 mit Metalldübel) auf festen,tragfähigen, normal-, oder schwer-bzw. nicht-entflammbarem Untergrund.
• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert wird, ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70^ erwärmen kann.
  Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.
• Der Bereich der Wärmwirkung kann anhand des Strahlungsdiagrammes (Anlage 3) abgeschätzt werden. Darin sind in verschiedene Abständen vom Wärmestrahler die Grüßen der Strahlungsflächen und jeweils die max. Strahlungsintensität ausgewiesen.
  Montagehoge: mindestens 1,80 m über Fußboden

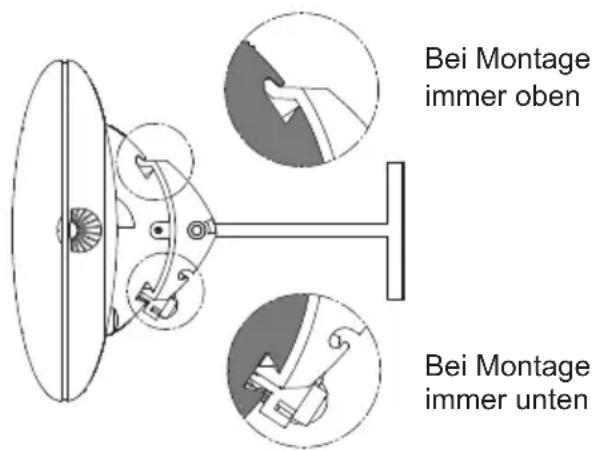

• Der Strahler ist mit Hammernut nach oben orientiert zu montieren. Die Hammernut ist erkennbar bei Blick auf die Gehäuseseite mit der Anschlussleitung (siehe Abbildung unter).

Die Strahler S3 und D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) führen nur in waagerechter Ausrichtung montiert und betrieben werden.
- Nur für Typen IR 05001 und IR 05002: Bei schräger Deckemontage und vertikaler Wandmontage ist das Gerät mit Leitungsanordnung „unter“ zumontieren.

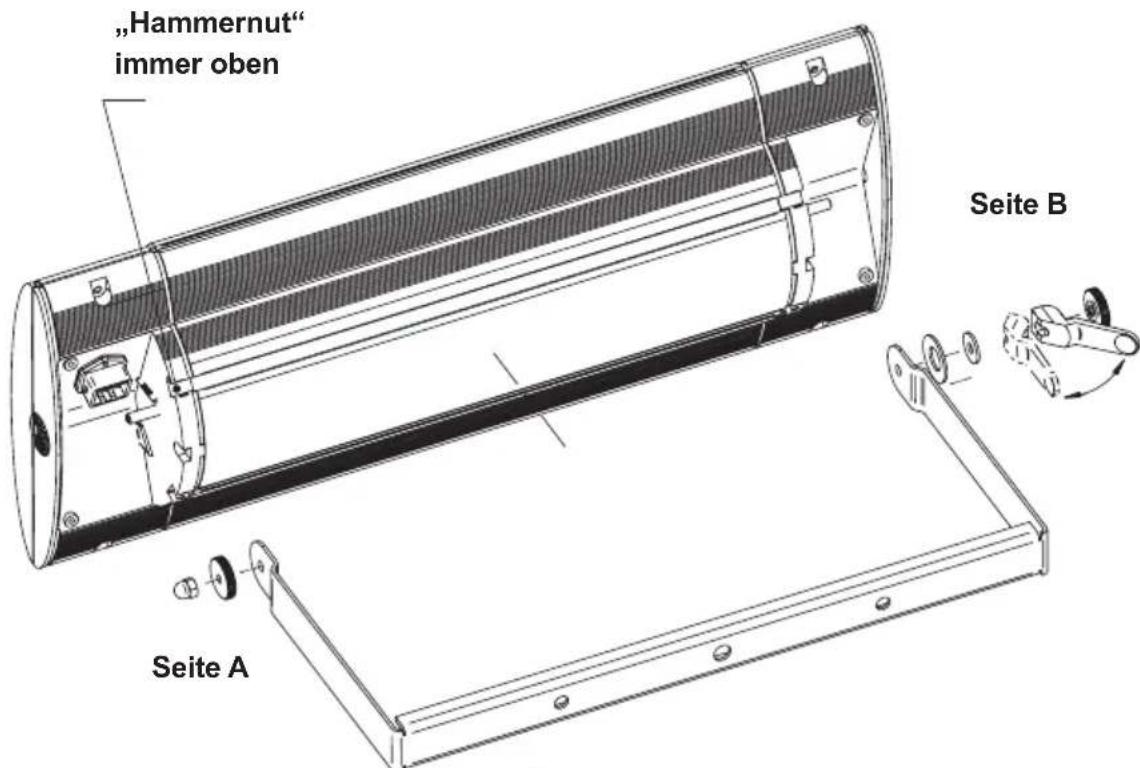

1. Montage Wärmestrahler mit Bügel

Geräteness Leistung	Wandmontage Deckengemontage
	horizontal vertical horizontal vertical
IR 05001 1400 W	✓	✓	✓
IR 05002 2000 W	✓	✓	✓

• Bügel unter Beachtung der Sicherheitsabstände und Sicherheits- und Bedienhinweise befestigen (siehe Anlage 2)
• Bugel mit 2 Schrauben im Abstand von 200mm auf der Befestigungsliche montieren.

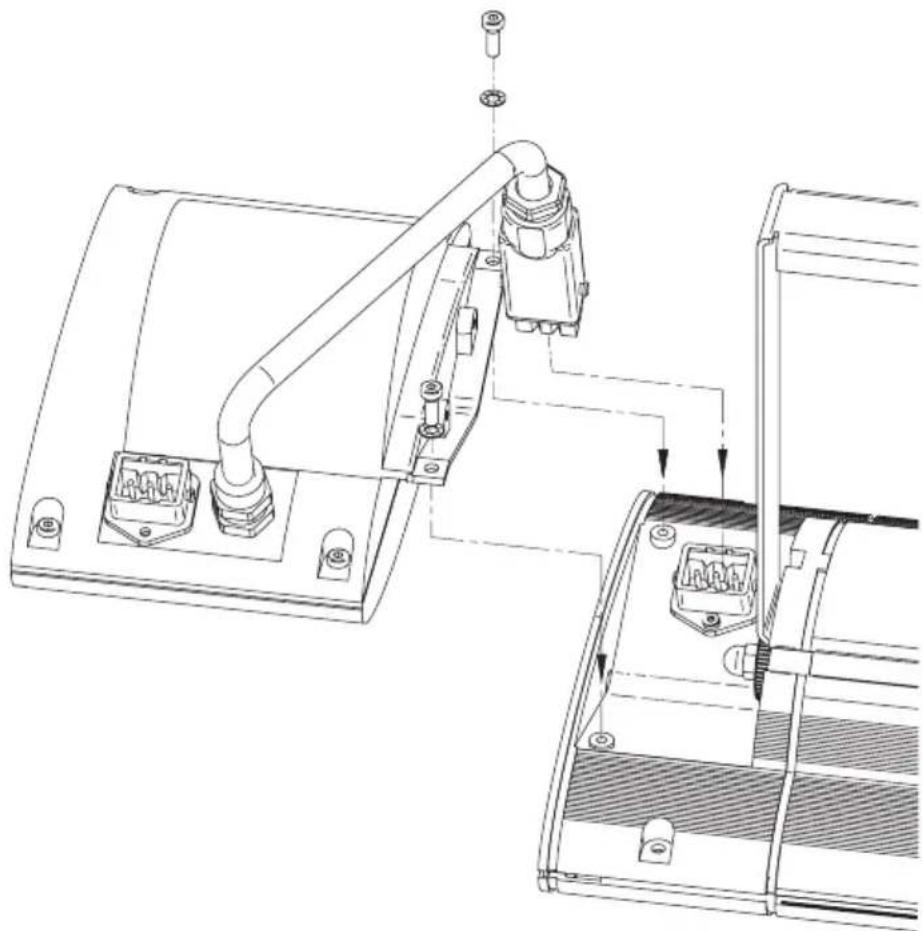

• Sofern Erweiterungskomponenten zur Anwendung kommt, sind bei der Wandmontage die äußerten Befestigungspunkte des Bügels zu nutzen (Abstand 350 mm)
• Gerät beginnend auf Seite B aufstecken und damit den Bügel leicht aufbiegen (Hinweis! „Hammernut" immer oben)
• Seite A: Rändelmutter M6 und Hutmutter M6/SW10 montieren.
• Rändelmutter handfest anziehen und Hutmutter mit Maulschlüssel SW10 festziehen.
• Seite B: Tellerfeder, Unterlegscheibe; Exzenterhebel und Rändelmutter M6 montieren.

Rändelmutter M6 handfest aufdrehen bis zum Druckpunkt am Exzenterhebel.
Exzenterhebel in Bügelrichtung spannen.

2a. Montage Wärmestrahler S1 mit T-Halter

Geräteness	Leistung	Wand Montage		Deckemontage
		horizontal	vertical	horizontal	schräg
IR 05001	1400 W	✓	✓
IR 05002	2000 W	✓	✓

Nur für Wandmontage zugelassen!

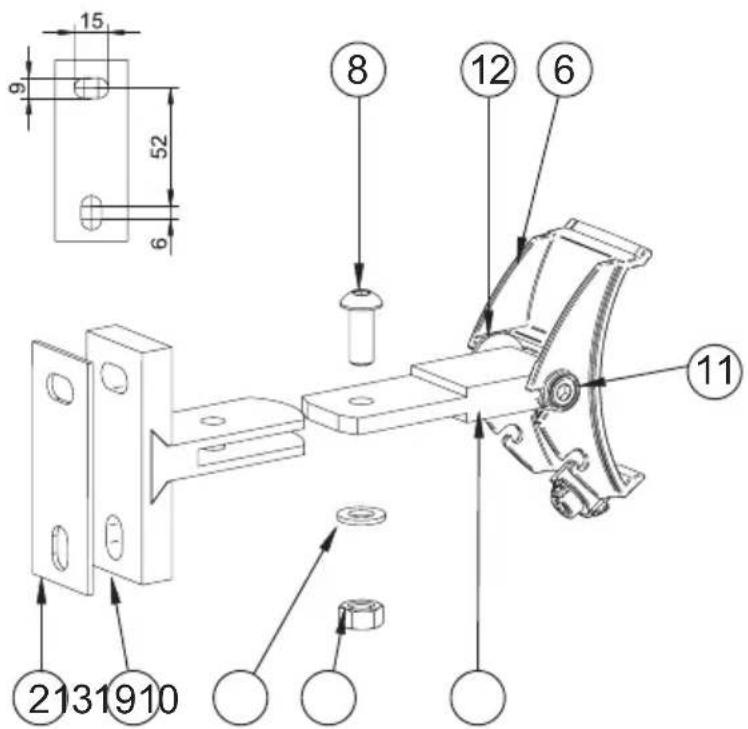

Schritt 1: T-Halter montieren:

• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsfläche montieren.

Schritt 2: Adapterklaue an T-Halter montieren

• Adapterklaue (6) in das auf der Befestigungsläche montierte T-Stück (1) schieren. Schraube M8x20/SW5 (8) in die Bohrung stecken. Scheibe (9) unterlagen und Mutter M8/SW13 (10) festziehen.

• Falls die Adapterklaue (6) sich nicht nach unter ausrichten{lsst, sind die Schrauben (8) bis (10) zu losen und die Klaue ist vom Halter zu ziehen. Danach Schrauben (11) demontieren und das Mittelstück (13) mit Lappenscheibe (12) um 180^ gedreht wieder auf die Adapterklaue (6) montieren. Abschließlich Gerät an den Wandhalter wieder montieren.

Schritt 3: Strahler auf Wandhalter montieren

• Sicherungslasche (3) mit Ring (4) von links in die Schwalbenschwanznut ca. 220 mm welt einschieben.
• Schraube 3,5x6,5 (5) festziehen.
• Den Excentersspanner (7) der Adapterklaue (6) in Vertikalrichtung (C) austrichen, siehe Bild unter.
• Den Strahler (B) oben in die Hammernutseite auf die Adapterklaue (6) einhagen und unter auf die Excenterspannerseite (7) einschwenken.

Achtung: Die Adapterklaue muss jetzt jeweils in beiden Gerätenugen greifen (Sichtkontrolle)

• Den Excentersspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen (ca. 80^ Drehwinkel). Der Wärmestrahler muss playfrei und fest mit der Adapterklau verbunden sein.

Achtung: kein Verdrehanschlag; keine 180^ Drehung - Excenterspanner nicht überdrehen!

• Den Sicherungsring (4) in die Ausfrasung (A) der Adapterklaue (6) einhagen.
• Zum Einstellen bzw. Verstellen der Stahlrichtung die Schrauben (11) mittels Sechskantstiftschlüssel SW5 offen, den Strahler in die gewünschte Strahlrichtung bringen und die Schrauben (11) fest anziehen

2b. Montage Wärmestrahler S3 und D3 mit T-Haltern

Gerätotyp Leistung	Wandmontage Deckengrasse
	horizontal vertikal horizontal schräg
IR050082500 W	✓		✓
DS050022000 W	✓		✓
DS050062000 W	✓		✓

Hinweis:

Der Wärmestrahler verfügt über einseitigen Schwenkbereich in Richtung Quer-Langlochseite, abhängig von der Montageorientierung des T-Halters.

Bei der Montage an einer Wand ist der T-Halter mit der Quer-Langloch-seite unter zu montieren (Bild unten), bei der Montage an der Decke mit der Quer-Langlochseite vorne.

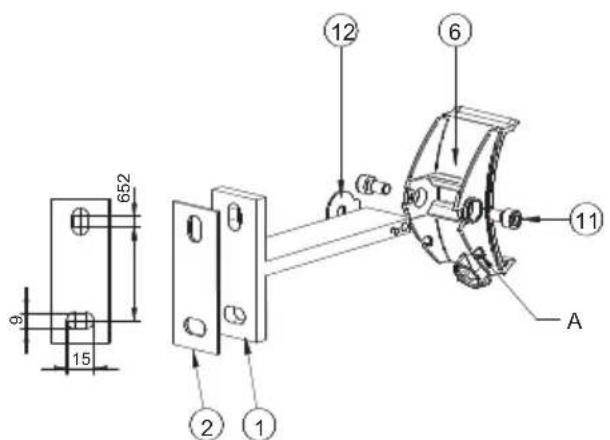

Schritt 1:T-Halter montieren:

Die S3 bzw. D3 Wärmestrahler sind mit 2 T-Haltern in Abstand von 400mm unter Beachtung der Sicherheitsabstände und Sicherheitshinweise (siehe Anlage 2) zu installmenten.
Die Adapterklaue (6) ist zur Montageerleichterung durch Losen der Schrauben (11) vom T-Halter (1) zu entfernen (Darstellung unten).
- T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß folgender Abbildung auf der Befestigungsflake montieren.

Schritt 2: Adapterklauen an T-Halter montieren

• Adapterklauen (6) an die beiden auf der Befestigungsfliche montierten T-Halter montieren, Sicherungsscheibe (12) zwischen T-Halter und Adapterklaue anbrin-gen und von außen Zylinderschrauben (11) in T-Halter einschrauben (Darstellung oben). Bei der Deckenmontage ist die Adapterklaue abweichend zur Darstellung um 180^ verdrecht an den Halter zu schrauben.

Schnitt 3: Strahler auf T-Halter montieren

• Sicherungslaschen (3) mit Ring (4) von der Leitungsseite in die Schwalben-schwanznut ca. 530mm und 130mm welt einschieben.
• Schrauben 3,5x6,5 (5) festziehen.
  Die Excentersspanner (7) der Adapterklauen (6) in Vertikalrichtung (C) austrichen, siehe Bild unter.
• Den Strahler (B) oben in die Hammernutseite auf die Adapterklauen (6) einhängen und unter auf die Excenterspannerseite (7) einschwenken.

Achtung: Die Adapterklauen müssen jetzt jeweils in beiden Gerätenuten greifen (Sichtkontrolle)

Die Sicherungslaschen (3) müssen sich nun unmittelbar geben den Adapterklauen (6) befinden.

Die Excentersspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in Uhrzeigerrichtung fest anziehen (ca. 80^ Drehwinkel) Der Wärmestrahler muss spielfrei und fest mit den Adapterklauen verbunden sein.

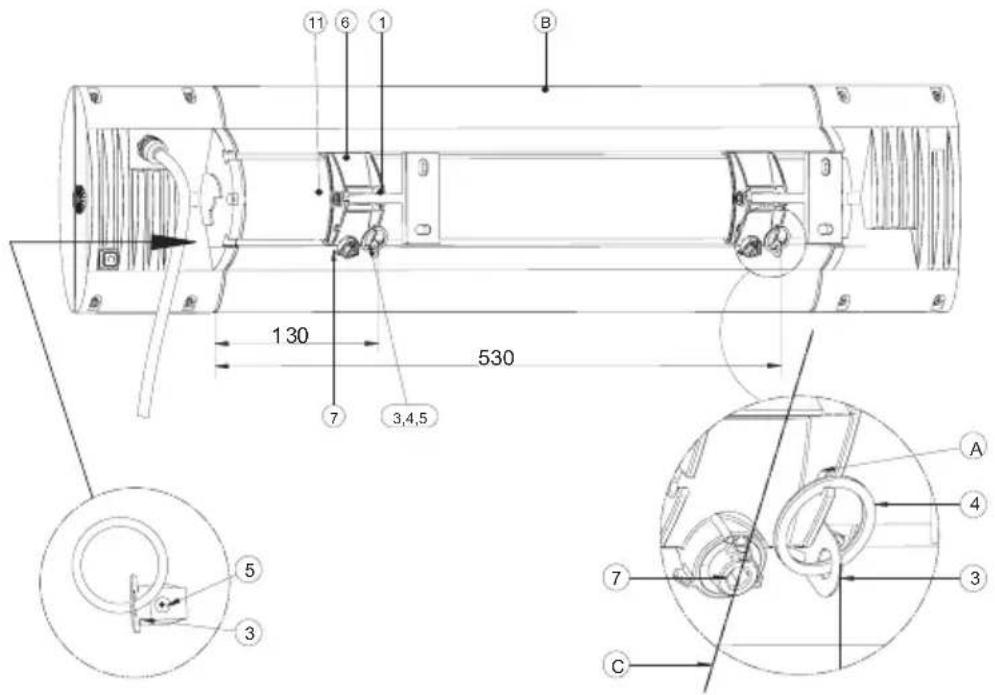

Achtung: kein Verdrehanschlag; keine 180^ Drehung - Excenterspanner nicht überdrehen!

• Jeweils den Sicherungssring (4) in die Ausfrösung (A) der Adapterklaue (6) einhängen.
  Zum Einstellen bzw. Verstellen der Strahlrichtung die Schraube (11; linke Adap-terklauenseite gemäß Bild unter) mittels Innensechskantschlüssel SW5 losen, den Strahler in die gewünschte Strahlrichtung bringen und die Schraube (11) fest anziehen.

3. Montage Wärmestrahler mit Deckeneinbaurahmen (Gerätotyp IR05026, IR05027, IR05028, DS05028)

Allgemeine Hinweise

• Der Deckeneinbaurahmen ist zur Montage in Deckenplatten mit min. 10 mm und max. 30 mm (Blendrahmen-Version max. 25 mm) Materialstärke geeignet.
• Bei Geräten mit hellen Oberflächenbeschichtungen (z. B. bei der Farbe Weiß) können im Dauerbetrieb zu Farbveränderungen der Oberfläche auftreten.
  Die Montagearf die vorhandene Deckenstatik nicht verändern oder beeinträchtigen.
  Die Mindestabstände gemäß Anlage 2 müssen eingehalten werden.
• Der Deckeneinbauraum muss für die notwendige Luftzirkulation folgende Mindestmaße erfüllen:

Gerätotyp Breite in mm Länge in mm
IR05026	min. 500 min. 900
IR05027
IR05028	min. 600 min. 1200
DS05028

Die Freiräume)dürfen nicht durch Dammstoff oder anderweitig eingeengt oder abgedeckt werden.

• Für die Montage sind zwei Personen erforderlich.
• Der elektrische Anschluss muss außerhalb des Einbaurahmens erfolgen (Revisionszugang).

3a. Variante Direktverschraubung:

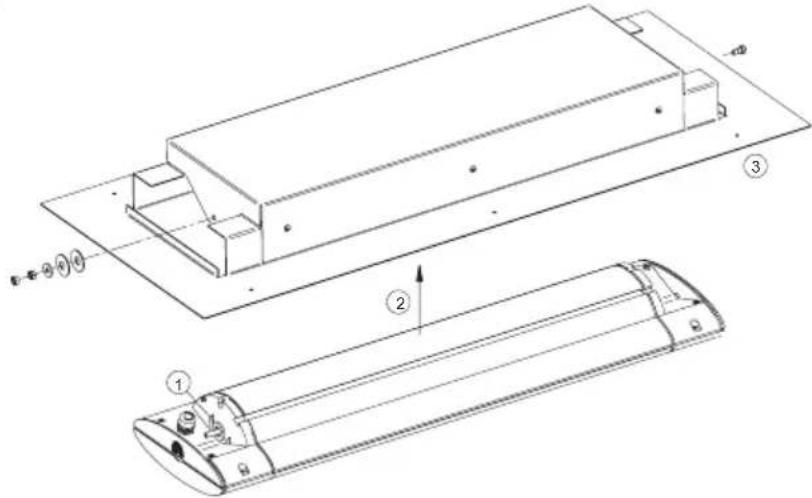

Schritt 1: Gerät mit Haube verschrauben

• ① Die große U-Scheibe auf den Bolzen am Wärmestrahler schieben.
• ② Heizgerät in die Haube schrag einsetzten, bis der Bolzen durch die Bohrung der Haube taucht.
• ③ Gerät komplett in die Haube einschwenken und Gewindeschraube bis zum Anschlag mit Werkzeug 0,5 Nm anziehen
  Zwei Tellerfedern auffaden, erst meit der Wölbung zur Haube, die zweite mit der Wölbung nach auBen. Kleine U-Scheibe auf Gewindebolzen schiben, Sechskantmutter aufschrauben und mit zweiter Sechskantmutter kontern. Das Gerat muss sich in der Haube mit geringer Reibung schwenken/kippen lessen.

Schritt 2: EinbauraumVBorbereiten

• Deckenausschnitt mit Abmessungen (x) mm und (y) mm bauseits erstellen:

Gerätotyp	Deckenausschnitt in mm		AbständeBefestigungsbohrungen in mm
	Breite (x)	Länge (y) a b c
IR05026	280 625	495 247,5 3	10
IR05027
IR05028	280 850	720 360 310
DS05028

• Befestigungsbohrungen a und b in die Deckenplatte einbringen.

Schritt 3: Gerät in Einbauraum montieren

Gerat elektrisch anschlieben, aber nicht einschalten.
Gerat in den Deckenausschnitt positionieren.

Achtung:

Die Anschlussleitung muss von dem Gerät direkt wegführrt werden.

Sie ist im Einbauraum außerhalb des Ausschnittsbereichs zu verlegen.

• Einbaurahmen von außen mit sechs Schrauben Nenndurchmesser 4 mm mit der Deckenplatte verschrauben.

Achtung:

Auf feste, dauerhaft sichere Verschraubung achten.

Gegebenenfalls Zusatz-Montagerahmen (Zubehör) verwenden!

3b. Variante Blendrahmen:

Schritt 1: EinbauraumVBorbereiten

• Deckenausschnitt mit Abmessungen (x) mm und (y) mm bauseits erstellen:

Gerätotyp	Deckenausschnitt in mm
	Breite (x)länge	y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

• Montagetragerahmen hinter der Decke auflegen, sodass die Innenlaschen in den Deckenausschnitt eintauchen.
• Montagerahmen zum Ausschnitt zentrieren und stirnseitig an den Innenlaschen mit der Deckenplatte verschrauben.
• Montagerahmen im Ausschnitt zentrieren und stirnseitig mit der Deckenplatte verschrauben. Bei dünnen Deckenplatten (< 15 mm) Anschraublaschen ggf. zusückbiegen oder entfernen. (Einzelheit A)

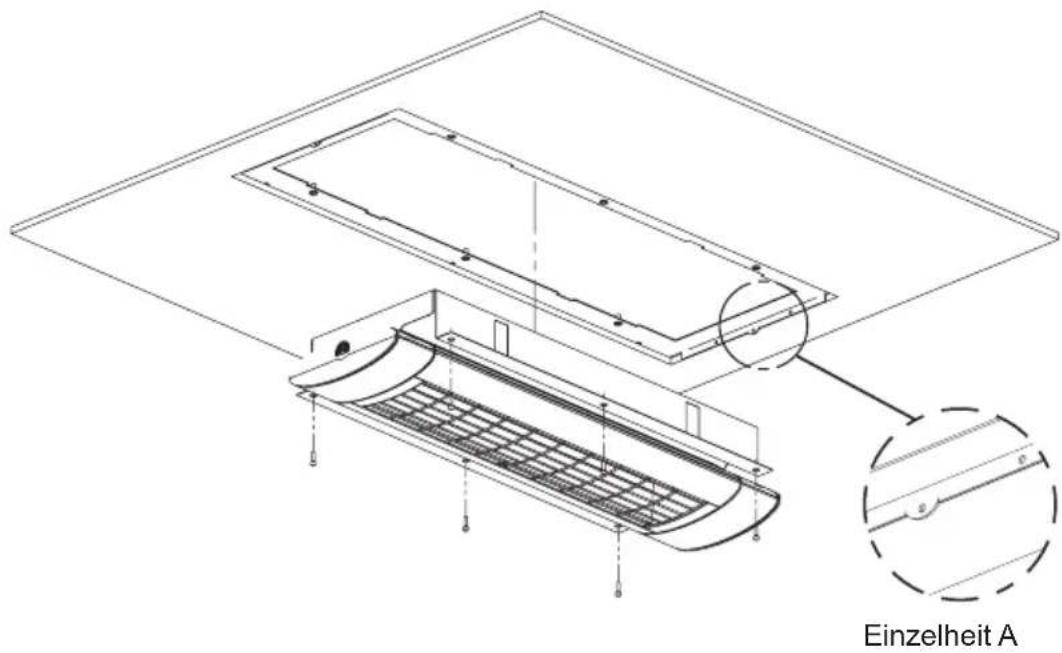

Schritt 2: Gerät im Einbauraum montieren

Gerat elektrisch anschlieben, aber nicht einschalten.
Gerat mit dem Montagetragrahmen mit 6 Schrauben M 4 x 18 und U-Scheiben verschrauben
- Schrauben fest anziehen

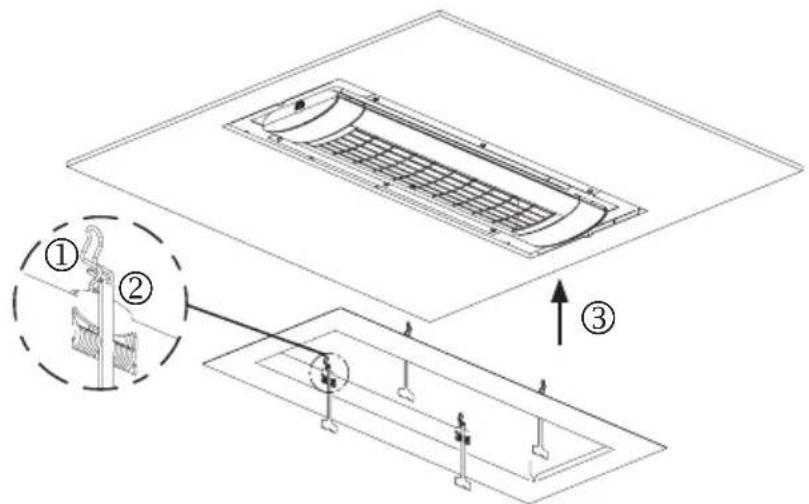

Schritt 3: Blendrahmen montieren

Achtung: Es besteht Verletzungsgefahr! Unbedingt Arbeitshandschuhe/TRagen!

• ① Die Federn vorspannen, bis sie in der Arretierung einrasten.

Achtung: Quetschgefahr durch zuspringende Feder. Nicht in den Klemmbereich der Feder greifen!

• ② Entriebler an der Knickstelle in jeder Feder einhängen und aus dem Rahmenausschnitt heraushängen halten.

• ③ Rahmen positionieren: Die vorgespannte Federspitzen in den Zwischenspalt der Strahlerhaube setzen.
• ④ Blendrahmen gegen den Deckenausschnitt drucken
• ⑤ Entrieglungselemente nach untenziehen und Federn jeweils gegen den Montagerahmen Schnappen halten.

Hinweis: Entriebler sorgfältig aufbewahren für spätere Demontage und anschließende Montage

Demontage:

• Blendrahmen am Außenrand von der Decke abziehen bis die Klemmfedern im Zwischenspalt erreichbar sind.

Achtung: Es besteht Verletzungsgefahr! Unbedingt Arbeitshandschuhe/TRagen!

• Feder zurückdrücken und Rahmen aus dem Einbauraum herausschwenken. Federn langsam entlasten.

4. Für Erweiterungskomponenten zum Wärmestrahler

OPTION

• Erweiterungskomponenten)dürfen ausschließlich für die vorgesehenen Gerätotypeneingesetzt werden.
• Bei der Verwendung von Erweiterungskomponenten ist die entsprechende Montage- und Gebrauchsanleitung unbedingt zu beachten.
• Mit der Verwendung von Erweiterungskomponenten (z.B. Funkmodul) verändern sich die technischen Daten in Anlage 1.

Inbetriebnahme

1. Transportsicherung im Reflektor vollständig entfern, sofern vorhanden.
2. Beigelegte Netzanschlussleitung (A) an Gerät (B) anschliessen und mit Sicherungsbügel (C) fixieren.
3. Anschluss an Stromnetz herstellen (Schukostecker).

Bei Modellen ohne Schalter erfolgt die Heizleistung(sofort mit dem Einstecken des Netzsteckers in die Steckdose. Bei den Modellen mit Schalter oder Funkempfänger wird die Heizleistung durch die Betätigung des Schalters bzw. der Fernbedienung aktiviert.

Reinigungshinweise

Gerat vom Netz trennen.
- Gehäuse abkühlen halten.
- Gehäuse mit einem feuchten, weichen Lappen abwischen, damit keine Reinigungsmittel verwenden.

Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.

Eine eventuelle Verfährung des Schutzgitters infolge Wärme einwirkung resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar.

Garantiebedingungen

S1, S3 und D3-Geräte

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir behaben unentgeltlich nach Maßgabe der folgenden Regelungen Schäden oder Mängel am Gerät, die nachweislich auf einem Werksfehler berufen, wenn sie uns unverzüglich nach Feststellung am Gerät und innerhalb von 5 Jahren nach Lieferung an den Endabnehmer gemeldet werden. Die Garantiedauer für die Heizröhre beträgt 12 Monate mit max. 5000 Betriebsstunden in thisem Zeitraum. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind. Ebenfalls entfällt eine Garantiepflicht bei Schäden aus besonderen Klimabedingungen, bei anormalen Umweltbedingungen oder bei sich fremden Betriebsbedingungen. Ihr Fachhändler berät Sie kein über Geräteausführungen in derartigen Einsatzfällen. Es kann keine Garantie übernommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zusammen führten sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Geräte ersetzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Bei einer Zusendung liegt das Transportrisiko beim Einsender. Versand-, Transport-, Wege- sowie Arbeitskosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum sowie eine detailierte Fehlerbuchreibung vorzulegen. Ersetzte Geräte gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unleserlich gegibt wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht vorschriftsmäßigem Anschluss, unsachgemäßer Handhabung, Mechanische Beschädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Einbauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden

oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgeleht oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefeliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.

These Garantiebedingungen gelten ab 1.1.2021 für in einem Land der Europäischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch.

Ergänzende Hinweise

Technische Änderungen vorbehalten.

Dieses Produkt ist, Made in Germany.

Weitere Produkte von SOLAMAGIC und Zubehorfinden Sie unter:

www.SOLAMAGIC.com

Infrarood warmtestraler

Disse Produktene er „Made in Germany".

Technische Daten, Sicherheitsabstände, Strahlungsdiagramme

Bijlagen

Technische gegevens, veiligheidsafstanden, stralingsdiagrammen

Bilag

Anlage 1 - Appendix 1:

Technische Daten - Technical data

	0	Geräteotyp	IR05001	IR05002	IR05008	IR05026	IR05027	IR05028	DS05002	DS05006	DS05028
	1	Geräteleistung (W)	1400	2000	2500	1400	2000	2500	2000	2000	2000
	2	Stromanschluss 230V~
	3	Schutzart IP44 IP44 IP44 IP44	IP44 IP44	IP44	IP45	IP44
	4	Schutzklasse SK I
	5	Prüfzeichen: -- --
	6	AbmessungenLänge x Breite x Höhe (mm)	520x200x92	520x200x92	745x200x92	675x370x111	675x370x231	900x370x111	745x200x92	745x200x92	900x370x111
	7	Gewicht (kg) 3 3 4 6,2 7,5 9,1 3	8 3,8 9
	8	Mehrgewicht Blendrahmen (kg)				1,4 1,4 3 3
	9	Mittlere Lebensdauer (h) 5000
		Abstand H1 (mm)	139	173	-	-	-	-	-	-	-
		Abstand H2 (mm)	231	265	-	-	-	-	-	-	-
		Abstand H3 (mm)	124	124 138	-	-	- 138	138 -
		Abstand H4 (mm)	216	216 230	-	-	- 230	230 -

Anlage 2: Sicherheitsabstände

(Nicht geeignet für Gerätotyp IR05026, IR05027, IR05028, DS05028) ①

Mindestabstände in mm ②
Gerätotyp	0	IR 05001 IR 05002 IR 0508 DS 05002DS 05006
Geräteleistung (W)	3	1400 2000 2500 20002000
Abstand Fußboden / Gerät D		1800 1800 1800 1800
Abstand zur angestahlten Flüche A1		900 1000 900 900 900
Abstand zur Steckdose A2		100 100 100 100 100
Abstand zur下半ichen Wand	A3	300 350300 300 300 300
Abstand zur darüberliegenden Decke	A4	300 350300 300 300 300
Verstellbereich a		45° 45°45° 45° 45° 45°

Anlage 2: Sicherheitsabstände (Fortsetzung) Appendix 2: Safety distances (Continuation)

Wandmontage vertical (Nur für Gerätotyp IR 05001 und IR 05002 ④ Wall mounting, vertical (Only for device type IR 05001 and IR 05002)

Mindestabstände in mm ②
Gerätotyp	0	IR05001 IR0502
Geräteleistung (W)	3	1400 2000
Abstand Fußboden / Gerät D 1800 1800
Abstand zur angestahlten Flüche A1 900 1000
Abstand zur Steckdose A2 100 100
Abstand zur seitlichen Wand A3 300 350
Abstand zur darüberliegenden Decke A4 350 400
Abstand zur angeestrahlen Wand A6 1200 1400
Verstellbereich	α	45°	45°

6 Ansicht von vorn
5 Beivertikaler Montage Anschlußleitung immer unter!

7 Ansicht von oben

Anlage 2: Sicherheitsabstände (Fortsetzung) Appendix 2: Safety distances (Continuation)

Deckemontage - Ceiling installation ⑧

Mindestabstände in mm ②
Gerätotyp	0	IR05001	IR05002	IR05008	IR05026	IR05027	IR05028	DS05002	DS05006	DS05028
Geräteleistung (W)	3	1400	2000	2500	1400	2000	2500	2000	2000	2000
Abstand Fußboden / Gerät	D	1800	1800	1800	1800	1800	1800	1800	1800	1800
Abstand zur angestrahlten Fläche	A1	900	1000	900	900	1000	900	900	900	900
Abstand zur Steckdose	A2	100	100	100	100	100	100	100	100	100
Abstand zur下半igen Wand	A3	350	400	350	350	400	350	350	350	350
Abstand zur dahinter liegenden Wand	A5	350	400	350	450	500	450	350	350	450
Deckeneinbautiefe / Abstand zur Zwischendecke	A7	---	110	230	110	---	110	---	110	---
Verstellbereich	α	45°	45°	45°	20°	20°	20°	45°	45°	20°

Deckemontage - Ceiling installation (für Gerätotyp IR 05001 und IR 05002 ausschließlich mit U-Bügel) (for device type IR 05001 and IR 05002 solely with U-bracket)

Anlage 2: Sicherheitsabstände (Fortsetzung) Appendix 2: Safety distances (Continuation)

Schrägmontage nur für Geräte IR 05001 (1400 W) und IR 05002 (2000 W)

Deckeneinbau nur für Geräte IR 05026, IR 05027, IR 05028 und DS 05028 Ceiling installation only for heaters IR 05026, IR 05027, IR 05028 and DS 05028

Anlage 3: Strahlungsdiagramm

(1) Leistung Wärmefläche

(2)

Anlage 3: Strahlungsdiagramm
