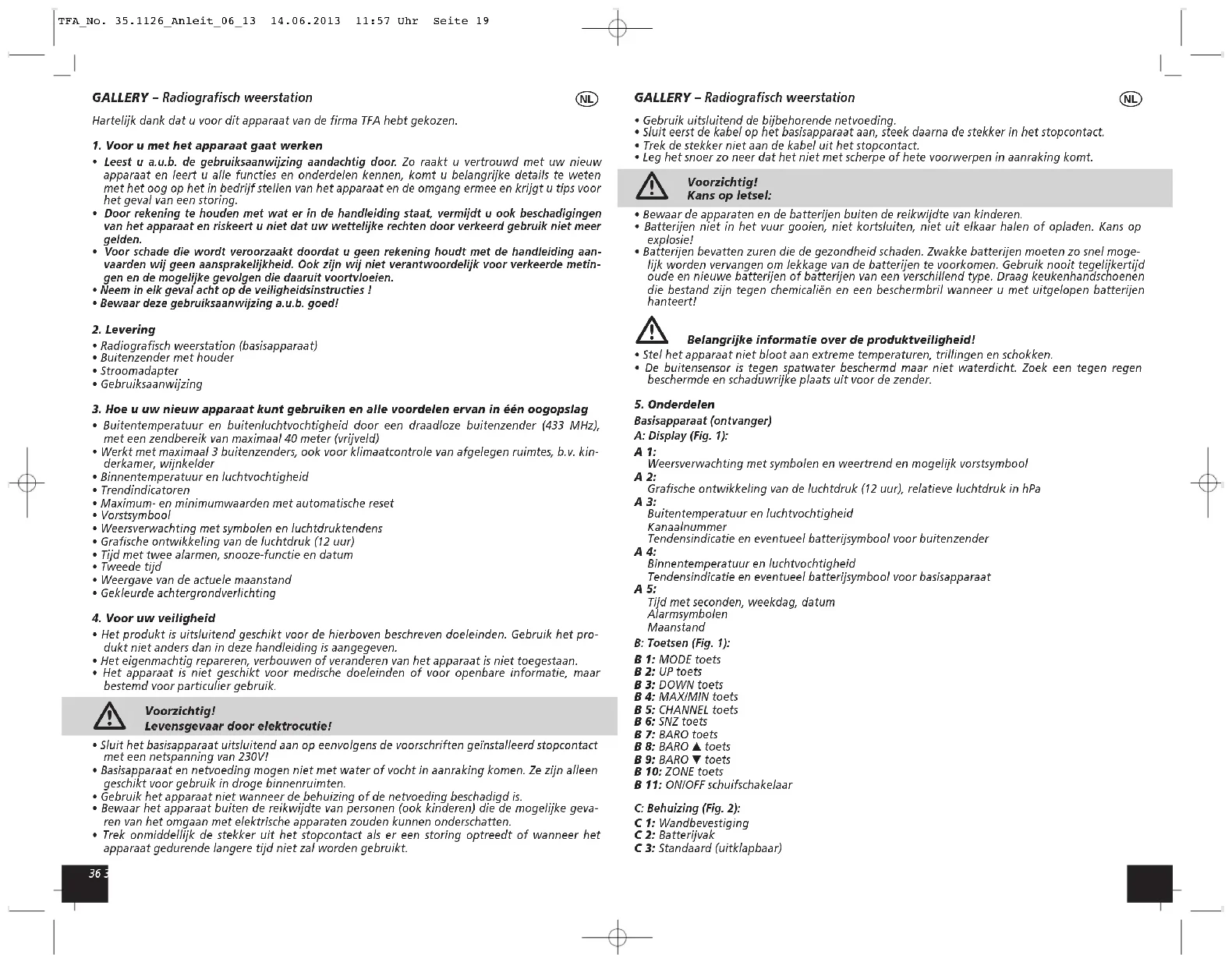

GEBRUIKSAANWIJZING Gallery 35.1126 TFA

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voor u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door. Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.

• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het apparaat en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.

• Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aan- vaarden wij geen aansprakelijkheid. Ook zijn wij niet verantwoordelijk voor verkeerde metin- gen en de mogelijke gevolgen die daaruit voortvloeien.

• Neem in elk geval acht op de veiligheidsinstructies !

• Bewaar deze gebruiksaanwijzing a.u.b. goed!

• Buitenzender met houder

3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag

• Buitentemperatuur en buitenluchtvochtigheid door een draadloze buitenzender (433 MHz), met een zendbereik van maximaal 40 meter (vrijveld)

• Werkt met maximaal 3 buitenzenders, ook voor klimaatcontrole van afgelegen ruimtes, b.v. kin- derkamer, wijnkelder

• Binnentemperatuur en luchtvochtigheid

• Maximum- en minimumwaarden met automatische reset

• Weersverwachting met symbolen en luchtdruktendens

• Grafische ontwikkeling van de luchtdruk (12 uur)

• Tijd met twee alarmen, snooze-functie en datum

• Gekleurde achtergrondverlichting

4. Voor uw veiligheid

• Het produkt is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het pro- dukt niet anders dan in deze handleiding is aangegeven.

• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.

• Het apparaat is niet geschikt voor medische doeleinden of voor openbare informatie, maar bestemd voor particulier gebruik. Voorzichtig!

Levensgevaar door elektrocutie!

• Sluit het basisapparaat uitsluitend aan op eenvolgens de voorschriften geïnstalleerd stopcontact met een netspanning van 230V!

• Basisapparaat en netvoeding mogen niet met water of vocht in aanraking komen. Ze zijn alleen geschikt voor gebruik in droge binnenruimten.

• Gebruik het apparaat niet wanneer de behuizing of de netvoeding beschadigd is.

• Bewaar het apparaat buiten de reikwijdte van personen (ook kinderen) die de mogelijke geva- ren van het omgaan met elektrische apparaten zouden kunnen onderschatten.

• Trek onmiddellijk de stekker uit het stopcontact als er een storing optreedt of wanneer het apparaat gedurende langere tijd niet zal worden gebruikt.

• Gebruik uitsluitend de bijbehorende netvoeding.

• Sluit eerst de kabel op het basisapparaat aan, steek daarna de stekker in het stopcontact.

• Trek de stekker niet aan de kabel uit het stopcontact.

• Leg het snoer zo neer dat het niet met scherpe of hete voorwerpen in aanraking komt. Voorzichtig!

• Bewaar de apparaten en de batterijen buiten de reikwijdte van kinderen.

• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!

• Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel moge- lijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type. Draag keukenhandschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert!

Belangrijke informatie over de produktveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.

• De buitensensor is tegen spatwater beschermd maar niet waterdicht. Zoek een tegen regen beschermde en schaduwrijke plaats uit voor de zender.

Basisapparaat (ontvanger) A: Display (Fig. 1): A 1: Weersverwachting met symbolen en weertrend en mogelijk vorstsymbool A 2: Grafische ontwikkeling van de luchtdruk (12 uur), relatieve luchtdruk in hPa A 3: Buitentemperatuur en luchtvochtigheid Kanaalnummer Tendensindicatie en eventueel batterijsymbool voor buitenzender A 4: Binnentemperatuur en luchtvochtigheid Tendensindicatie en eventueel batterijsymbool voor basisapparaat A 5: Tijd met seconden, weekdag, datum Alarmsymbolen Maanstand B: Toetsen (Fig. 1): B 1: MODE toets B 2: UP toets B 3: DOWN toets B 4: MAX/MIN toets B 5: CHANNEL toets B 6: SNZ toets B 7: BARO toets B 8: BARO ▲ toets B 9: BARO ▼ toets B 10: ZONE toets B 11: ON/OFF schuifschakelaar C: Behuizing (Fig. 2): C 1: Wandbevestiging C 2: Batterijvak C 3: Standaard (uitklapbaar) TFA_No. 35.1126_Anleit_06_13 14.06.2013 11:57 Uhr Seite 19GALLERY – Radiografisch weerstation

D: Buitenzender (Fig. 1): Toetsen (in het batterijvak): D 1: °C/°F toets D 2: TX toets D 3: 1-2-3 schuifschakelaar Behuizing: D 4: Houder met wandbevestiging D 5: Houder als een tafelstandaard D 6: Batterijvak (vastgeschroefd)

6. Inbedrijfstelling

• Leg het basisapparaat en de zender op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en radiografische installaties).

• Trek de beschermfolie van het display van de zender en van het basisapparaat af.

• Verwijder de houder van het basisapparaat.

• Open het batterijvak van de zender (vastgeschroefd)

• Sluit het basisapparaat met de bijgeleverde stekker aan. Steek de stekker in de ingang en stop de adapter in een stopcontact. Belangrijk! Stel zeker dat de spanning van het stroomnet onder 230 V ligt! Andere netspanningen kunnen het toestel beschadigen.

• U hoort een kort signaal en alle segmenten van het scherm verschijnen kort.

• De achtergrond verlichting gaat voor enkele seconden aan.

6.1 Invoer van de relatieve luchtdruk

• Na de inbedrijfstelling van het basisapparaat of het indrukken van de BARO toets gedurende 2 seconden, begint de luchtdrukwaarde voor 20 seconden te knipperen.

• De relatieve luchtdruk geldt voor zeeniveau en moet voor de specifieke hoogte van uw woon- plaats worden ingesteld.

• Informeert u over de actuele luchtdruk in uw omgeving (meteorologisch instituut, internet, opticien, geijkte weerstations aan openbare gebouwen, luchthaven).

• Stel de gewenste waarde met de BARO ▲ of BARO ▲ toets in hPa in.

• Bevestig met de BARO toets.

6.2 Ontvangst van de buitenwaarden / Plaatsen van de batterijen in de buitenzender

• Daarna worden de buitenwaarden voor 3 minuten van het basisapparaat op kanaal 1 ontvan- gen. Het kanaalnummer (CH 1) en „---” knipperen op het display van de buitenwaarden.

• Plaats er twee nieuwe batterijen 1,5 V AAA in de buitenzender. Batterijen met de juiste pool- richting plaatsen.

• Alle LCD-schermsegmenten verschijnen. Het LCD licht op de buitenzender knippert en het radio- grafische signaalsymbool verschijnt kort. De actuele gemeten temperatuur, de luchtvochtigheid en het kanaalnummer verschijnen op het display

• Sluit het batterijvak weer.

• Zodra het basisapparaat de buitenwaarden heeft ontvangen, worden de waarden permanent weergegeven.

• Worden de buitenwaarden niet ontvangen, verschijnt „- -.-” op het display. Controleer de batte- rijen en start nog een poging. Verwijder eventuele stoorbronnen.

• U kunt de zenderzoeker op een later tijdstip ook handmatig starten (bijv. bij verlies van het zen- dersignaal of na een batterijwissel).

• Houdt de CHANNEL toets op het basisapparaat drie seconden ingedrukt.

• Op het display van de buitenwaarden knippert „---”.

• Druk op de TX toets in het batterijvak van de buitenzender.

• Zodra het basisapparaat de buitenwaarden heeft ontvangen, worden de waarden permanent weergegeven.

6.3 Plaatsen van de batterijen in het basisapparaat

• Open het batterijvak aan de achterkant van het basisapparaat.

• Plaats er drie nieuwe batterijen 1,5 V AA in. Batterijen met de juiste poolrichting plaatsen

• Sluit het batterijvak weer.

• Voor een permanente achtergrondverlichting en om de energie van de batterijen te besparen, gebruikt u de meegeleverde stroomadapter.

• De batterijen fungeren als back-up batterijen in geval van een elektriciteitsstoring.

6.4 Schermverlichting

• Opgelet: blijft enkel met stekker continu verlicht !

• Zet de ON/OFF schuifschakelaar naar ON.

• De achtergrondverlichting is geactiveerd.

• Zet de ON/OFF schuifschakelaar naar OFF

• De achtergrondverlichting is gedeactiveerd.

• Voor het tijdelijk activeren van de achtergrondverlichting, raakt u het basisapparaat even aan of maak een hard geluid (zoals klappen).

• Belangrijk: Tijdens de ontvangst kunnen de toetsen niet bediend worden.

• Tijdens de bediening worden alle succesvolle ingaven met een korte pieptoon bevestigd.

• Het apparaat verlaat automatisch de instelmodus, als er geen toets wordt ingedrukt.

• Als u de UP toets of de DOWN toets in de overeenkomstige instelmodus ingedrukt houdt, komt u in de snelloop.

7.1 Manuele tijd- en datuminstelling

• Houdt u de MODE toets ingedrukt,dan komt u in de instelmodus.

• De jaaraanduiding (2011 voorinstelling) knippert.

• U kunt nu met de UP of DOWN toets het jaar instellen.

• Druk op de MODE toets, dan kunt u nu de weergave van de maand, dag, uur, minuten, 12- (PM verschijnt in de namiddags op het display) of 24 uurtijdsysteem, en de tijdzone (-12/+12) met de UP of DOWN toets instellen.

• Druk op de ZONE toets.

• ZONE en de tijd met de ingestelde tijdzone (-12/+12) verschijnen op het display.

• Druk nog eens op de ZONE toets.

• ZONE verdwijnt op het display en de actuele tijd verschijnt.

7.3 Instelling van de wektijd

• Druk op de MODE toets.

• A 1 en 7:00 (voorinstelling) verschijnt op het display.

• Houdt de MODE toets ingedrukt.

• De alarmsymbool verschijnt op het display en de uuraanduiding knippert. U kunt nu met de UP of DOWN toets de uren instellen.

• Druk nog éénmaal op de MODE toets en u kunt met de UP of DOWN toets de minuten instellen.

• Bevestig elke instelling met de MODE toets.

• Het alarmsymbool en de actuele tijd verschijnen op het display.

• De alarmfunctie is geactiveerd.

• Stel eventueel op dezelfde manier de tweede wektijd in.

• Met de MODE toets kunt u in de tijdmodus de alarmtijd 1 of 2 op vragen.

7.4 Activeren/deactiveren van de alarmfuncties

• Druk op de UP toets in de tijdmodus om de desbetreffende alarmtijden te activeren en te deac- tiveren.

• Het overeenkomstige alarmsymbool verschijnt of verdwijnt.

• , , + of geen alarmsymbool verschijnt op het display.

• Als de wektijd gekomen is klinkt er een alarmsignaal dat langzaam toeneemt in frequentie en volume. Het desbetreffende alarm symbool knippert. TFA_No. 35.1126_Anleit_06_13 14.06.2013 11:57 Uhr Seite 20GALLERY – Radiografisch weerstation

• Het alarm kunt u met een willekeurige toets beëindigen.

• Om de snooze functie te activeren drukt u op de SNZ toets.

• Het desbetreffende alarm symbool en ZZ knipperen.

• Het weksignaal wordt voor 5 minuten onderbroken.

• Als het alarm niet wordt onderbroken, zal de alarmtoon zich na twee minuten automatisch uit- schakelen en activeert het zich vanzelf weer op dezelfde wektijd.

8. Temperatuur en luchtvochtigheid

8.1 Weergave van de temperatuur

• Houdt de MAX/MIN toets ingedrukt, kunt u tussen de weergave van de temperatuur in °C (gra- den Celsius) of °F (graden Fahrenheit) kiezen.

• Druk op de MAX/MIN toets.

• MAX verschijnt op het display.

• De maximale binnenwaarden of buitenwaarden (CH 1, 2 of 3) sinds de laatste terugstelling wor- den aangetoond.

• Druk nog eens op de toets.

• MIN verschijnt op het display.

• De minimale binnenwaarden of buitenwaarden (CH 1, 2 of 3) sinds de laatste terugstelling wor- den aangetoond.

• Druk nog éénmaal op de MAX/MIN toets om naar de normale modus terug te keren.

• De maximale en minimale waarden worden automatisch gereset om middernacht (0:00).

• De trendpijl toont u of de luchtvochtigheid en de temperatuur actueel stijgt, daalt of gelijk blijft.

• Ligt de buitentemperatuur tussen -4 °C (+25 °F) en +1 °C (+34 °F) knippert het vorstsymbool op het display van de weersverwachting.

• Ligt de buitentemperatuur onder -4 °C (+25 °F) verschijnt het vorstsymbool permanent op het display.

• De buitentemperatuur voor de weergave van vorst verwijst naar de temperatuur van de buiten- zender CH1, indien een waarde werd geregistreerd (volgorde CH1, CH2, CH3).

9.1 Weersverwachtingssymbolen

• Het radiografische weerstation gebruikt 7 verschillende weersymbolen (zonnig, halfbewolkt, bewolkt, regen, zware regen, sneeuw, zware sneeuwval).

• Het weerbericht via de symboolweergave heeft betrekking op een periode van 6 – 12 uur en geeft alleen een weertrend aan. Is het bijvoorbeeld momenteel bewolkt en wordt er regen aan- gegeven, duidt dit niet op een verkeerd functioneren van het apparaat, maar geeft dit aan, dat de luchtdruk gedaald is en u een weersverslechtering moet verwachten, waarbij het echter niet per se om regen hoeft te gaan.

• Het zonnetje wordt ook 's nachts als symbool weergegeven als er sprake is van een kraakheldere nacht.

• De trendpijl toont u of de luchtdruk actueel stijgt, daalt of gelijk blijft.

9.3 Relatieve luchtdruk (zie: Invoer van de relatieve luchtdruk)

• Op het display verschijnen de relatieve luchtdruk in hPa en de ontwikkeling van de luchtdruk van de laatste 12 uren.

• Het display toont u de actuele maanfasen: Nieuwe maan Toenemende maan Volle maan Afnemende maan

• Met de °C/°F toets kunt u tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) op het display van de buitenzender kiezen.

• Als u meerdere buitenzenders wilt aansluiten, kiest u met de schuifschakelaar 1-2-3 in het batte- rijvak van den buitenzender voor elke zender een ander kanaal (2 of 3).

• Plaats er twee nieuwe batterijen 1,5 V AAA in. Batterijen met de juiste poolrichting plaatsen.

• Houd de CHANNEL toets op het basisapparaat drie seconden ingedrukt om de initialisatie hand- matig te starten.

• Indien u meer dan één buitenzender heeft aangesloten, kunt u met de CHANNEL toets tussen de kanalen wisselen.

• U kunt ook een automatische kanaalwissel instellen. Druk op de CHANEL toets tot het cirkel- symbool ( ) voor de automatische kanaalwissel verschijnt.

• Om deze functie uit te schakelen, drukt u nog een keer op de CHANNEL toets en het symbool verdwijnt.

12. Opstellen en bevestigen van het basisapparaat en buitenzender

• Zoek een tegen regen beschermde en schaduwrijke plaats uit voor de buitenzender. (Direct zon- licht vervalst de meetwaarden en continue vochtigheid belast de elektronische componenten onnodig).

• U kunt het basisapparaat met de uitklapbare standaard aan de achterkant opstellen. Met de ophangbeugel kunt u het toestel aan de wand hangen. Vermijd de nabijheid tot andere elektri- sche apparaten (televisie, computer, radiografische telefoons) en massieve metalen voorwerpen.

• Controleer of een overdracht van de meetwaarden van de buitenzender op de gewenste opstel- lingsplaats naar het basisapparaat plaatsvindt (reikwijdte vrijveld ca. 40 meter). Massieve wan- den, in het bijzonder met metalen delen, kunnen de reikwijdte van de zender aanzienlijk beperken.

• Zoek eventueel een nieuwe opstellingsplaats voor de buitenzender en/of het basisapparaat.

• Is de transmissie geslaagd, kunt u de buitenzender aan de muur bevestigen.

• Door het aanbrengen van de houder aan de achterkant van de buitenzender, kan de buitenzen- der met de ophangbeugel aan de muur opgehangen worden of met de uitklapbare standaard op een effen oppervlak geplaatst worden.

13. Schoonmaken en onderhoud

• Maak de apparaten met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmid- delen gebruiken!

• Verwijder de batterijen en trek de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.

• Bewaar het apparaat op een droge plaats. TFA_No. 35.1126_Anleit_06_13 14.06.2013 11:57 Uhr Seite 21GALLERY – Radiografisch weerstation

• Vervang de batterijen in de buitenzender als het batterijsymbool op het display van de buiten- waarden verschijnt.

• Vervang de batterijen in het basisapparaat als het batterijsymbool op het display van de binnen- waarden verschijnt.

• Attentie: Bij een batterijwissel moet het contact tussen zender en ontvanger weer worden her- steld – dus altijd beide apparaten opnieuw in bedrijf stellen of de handmatige zenderzoeker starten.

Probleem Oplossing Geen display op ➜ Apparaat met netspanningsadapter aansluiten het basisapparaat ➜ Batterijen met de juiste poolrichtingen plaatsen ➜ Vervang de batterijen Geen ontvangst ➜ Geen buitenzender geïnstalleerd van de buitenzender 1/2/3 ➜ Batterijen van de buitenzender controleren (geen accu’s gebruiken!) Indicatie „---“ ➜ Buitenzender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen ➜ Handmatig de buitenzender zoeken: Druk op de CHANNEL toets op de basisapparaat. Daarna op de TX toets in het batterijvak van den buitenzender drukken ➜ Zoek een nieuwe opstellingsplaats voor buitenzender en/of ontvanger ➜ Afstand tussen buitenzender en basisapparaat verminderen ➜ Verwijder stoorbronnen ➜ Beseitigen der Störquellen Geen correcte indicatie ➜ Vervang de batterijen

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dea- ler af te geven of naar de daarvoor bestemde containers volgens de nationale of loka- le bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen. De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval. Dit produkt mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrisch en elektronisch apparatuur om een milieuvriendelijk ver- wijderen te garanderen.

16. Technische gegevens

Basisapparaat: Meetbereik binnen Temperatuur: -10 °C…+50 °C (+14 °F…+122 °F) Resolutie: 0,1 °C Luchtvochtigheid: 20 ... 99 % Resolutie: 1 % Tolerantie: ±5 % Luchtdruk: 800 … 1100 hPa Indicatie LL / HH: Luchtvochtigheid buiten het meetbereik Spanningsvoorziening: Stroomadapter: 230 V~ 50 Hz ( inclusief) Batterijen 3 x 1,5 V AA (niet inclusief) Afmetingen behuizing: 160 x 28 (78) x 170 mm Gewicht: 328 g (alleen het apparaat) Buitenzender: Meetbereik buiten Temperatuur: -25°C… +50 °C (-13°...+122 °F) Resolutie: 0,1 °C Luchtvochtigheid: 20 ... 99 % Resolutie: 1 % Tolerantie: ±5 % Indicatie LL / HH: Luchtvochtigheid buiten het meetbereik Reikwijdte: maximaal 40 meter

vrijveld) Transmissie frequentie: 433 MHz Zendtijd: 56 seconden van de 1. buitenzender 58 seconden van de 2. buitenzender 60 seconden van de 3. buitenzender Spanningsvoorziening: Batterijen 2 x 1,5 V AAA (niet inclusief) Afmetingen behuizing: 69 x 25 (70) x 105 mm Gewicht: 80 g (alleen het apparaat) TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim. Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepu- bliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder vooraf- gaande informatie worden gewijzigd. EU-CONFORMITEITSVERKLARING Hiermee verklaren wij, dat deze radiografische installatie voldoet aan de belangrijkste eisen van de R&TTE richt- lijn 1999/5/EG. Een kopie van de getekende en gedateerde Conformiteitsverklaring is op verzoek beschikbaar via info@tfa-dost- mann.de. www.tfa-dostmann.de 06/13 TFA_No. 35.1126_Anleit_06_13 14.06.2013 11:57 Uhr Seite 22GALLERY – Estación meteorológica radiocontrolada
