Producttype	Trekhaakfietsendrager voor 3 fietsen
Model	F34
Merk	Uebler
Aantal ondersteunde fietsen	3
Leeggewicht	14,5 kg
Maximaal laadvermogen	54 kg (afhankelijk van de kogeldruk voorwaarden)
Maximaal gewicht per fiets	30 kg
Stroomvoorziening	13 polig, 12 V
Maximale buisdiameter frame	Rond 75 mm, ovaal 75x45 mm
Bevestigingssysteem	Framehouder met draaiklem en spanlippen
Veiligheid	Diefstalbeveiliging op houders en blokkeerhendel
Goedkeuring	E24 26R03/03 0098*01
Materiaal	Staal
Koppelingstype	Trekhaakkogel
Verlichting	Achterlichten (richtingaanwijzers, remlicht, mistachterlicht, achteruitrijlicht, kentekenplaatverlichting)
Onderhoud	Reiniging met zeepwater, regelmatige smering van schroefdraad
Reserveonderdelen beschikbaar	Individuele houders, sleutels, lampen, achterlichtblokken
Repareerbaarheid	Reparatie door vakman, originele onderdelen aanbevolen
Leveringsinhoud	Fietsendragerframe, 3 houders, sleutels, snellspanner, wielrails, achterlichtblokken, connector, kentekenplaathouder
Toegestane maximumsnelheid	130 km/h
Veiligheidsinstructies	Houd rekening met de belasting, controleer voor elke rit, pas de rijstijl aan

Veelgestelde vragen - F34 Uebler

Hoe monteer ik de Uebler F34 fietsendrager op het voertuig?

Plaats de behuizing op de trekhaakkogel, kantel de fietsendrager naar beneden tot de blokkeerhendel hoorbaar vastklikt. Controleer of de rode markering niet meer zichtbaar is. Vergrendel met de sleutel en sluit de 13-polige connector aan.

Wat is het maximale gewicht per fiets?

Elke fiets mag niet meer wegen dan 30 kg. Het totale laadvermogen van de fietsendrager (max. 54 kg) en de kogeldruk van het voertuig mogen niet worden overschreden.

Hoe vergrendel ik de fietsen op de fietsendrager?

Gebruik de houders met draaiklemmen: open de klem, plaats deze op het fietsframe, draai vast met de draaiknop en vergrendel met de sleutel. Bevestig ook de wielen met de spanlippen.

Hoe onderhoud ik de fietsendrager?

Reinig regelmatig de snellspanners en het frame van de fietsendrager met zeepwater. Smeer periodiek de schroefdraad van de houders en spanners om vastlopen te voorkomen.

Kan ik elektrische fietsen vervoeren?

Ja, op voorwaarde dat het totale gewicht niet meer dan 30 kg per fiets en het maximale laadvermogen overschrijdt. Verwijder de accu en berg deze apart op om schade te voorkomen.

Hoe vervang ik een lamp van de achterlichten?

Zet de ontsteking van het voertuig uit en koppel de connector los. Schroef de schroeven van het lichtblok los, til het deksel op, verwijder de defecte lamp (type PY21W, C5W, PR21W of P21/5W) en plaats de nieuwe zonder het glas aan te raken.

Wat is de toegestane maximumsnelheid met de beladen fietsendrager?

Niet harder dan 130 km/h. Pas altijd uw rijstijl aan de weg- en beladingsomstandigheden aan.

Hoe bevestig ik de derde fiets?

De derde fiets wordt aan de tweede fiets bevestigd met behulp van de extra houder (4). Ga op dezelfde manier te werk als bij de eerste fiets, maar let op de omgekeerde opstelling van de fietsen.

Is de fietsendrager compatibel met alle trekhaaktypes?

Hij is compatibel met trekhaakkogels van staal St 52-3. Controleer of de kogeldruk van uw trekhaak voldoende is (min. 50 kg afhankelijk van het model). Raadpleeg de handleiding van uw voertuig.

Wat te doen als de blokkeerhendel niet vastklikt?

Zorg ervoor dat de behuizing goed op de kogel is geplaatst en dat het oppervlak schoon en ontvet is. Als het probleem aanhoudt, verwijder dan de fietsendrager en monteer deze opnieuw. Controleer of het mechanisme niet is geblokkeerd.

GEBRUIKSAANWIJZING F34 Uebler

Fietsendrager voor aanhanginrichting

-Uebler F14,voor 1 fiets
- Uebler F24, voor 2 fietsen
-Uebler F34,voor 3 fietsen

Montage- en gebruiksaanwijzing

Montage- en gebruiksaanwijzing

Hartelijk gefeliciteerd met de aankoop van een fietsdrager van UEBLER.

De in deze montage- en gebruiksaanwijzing vermelde werkzaamheden en veiligheidsvoorschriften要去en inucht worden genomen. Voor schade als gevolg van Niet-inachtneming zich wij Niet aansprakelijk.

ECE-goedkeuringsnummer

E2426R03/030098*01

Let op

Beschreiben en weergegeven worden de montage en bediening van de fietsdrager Uebler F24. Voor de fietsdragers Uebler F14 en Uebler F34要去 overeenkomstig te werk worden gegaan.

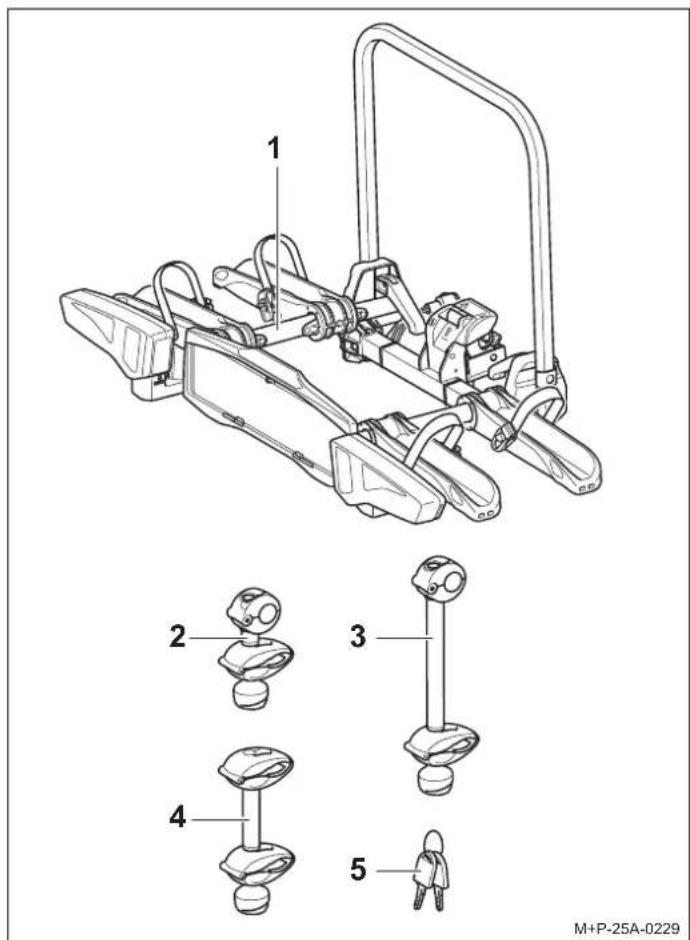

Inhoud van de levering

Inhoud van de levering

Aanduiding	F14 F24	F34
	Aantal stuks	Aantal stuks	Aantal stuks
1 Fietsdrager 1 1 1
2 Houser 1e fiets 1 1 1
3 Houser 2e fiets - 1 1

Aanduiding	F14 F24	F34
	Aantal stuks	Aantal stuks	Aantal stuks
4 Houder 3e fiets -- 1
5 Sleutel 2 3 4

Let op

Wijzigingen in de inhoud van de levering voorbehonden.
Reparaties of verranging van onderdelen door eenvakbedrijf\ laten uitvoeren. Uebler raadt om veiligheidsredenen aan alleen\ de bij uw dealer verkrijgbare originele reserveonderdelen\ te gebruiken.

Let op

De houders (2), (3) en (4) liggen los in het geleverde pakket en zichn Niet voorgemonteerd. De sleutels (5) steken in het slot van de houders (2), (3) en (4) en in het slot van de borghendel (11).

Onderdeelnummer

Fietsdrager Uebler F14 voor 1 fiets

Artikelnr. 15940 (wagen met stuur links)

Artikelnr. 15941 (wagen met stuur rechts)

Fietsdrager Uebler F24 voor 2 fietsen

Artikelnr. 15950 (wagen met stuur links)

Artikelnr. 15951 (wagen met stuur rechts)

Fietsdrager Uebler F34 voor 3 fietsen

Artikelnr. 15960 (wagen met stuur links)

Artikelnr. 15961 (wagen met stuur rechts)

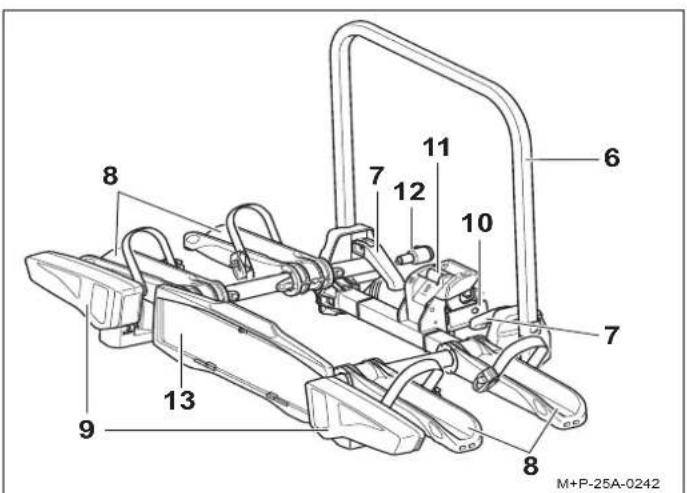

Fietsdrager

Aanduiding

6 Draagframe
7 Snelkoppeling
8 Draagrails
9 Achterlichen
10 Opname trekhaak
11 Borghendel voor opname trekhaak
12 Stekker
13 Kentekenplaathouder

Technische gegevens

Eigen gewicht
Uebler F14, voor max. 1 fiets ca. 9,9 kg
Uebler F24, voor max. 2 fietsen ca. 12 kg
Uebler F34, voor max. 3 fietsen ca. 14,5 kg

Maximaal laadvermogen
Uebler F14, vanaf D-waarde1 5,3 kN - Bij kogeldruk min. 50 kg	30 kg
Uebler F24, vanaf D-waarde1 5,3 kN - Bij kogeldruk min. 50 kg 38 kg
Uebler F24, vanaf D-waarde1 6,7 kN - Bij kogeldruk min. 50 kg	38 kg
- Bij kogeldruk min. 75 kg	60 kg
Uebler F34, vanaf D-waarde1 5,3 kN --	2
Uebler F34, vanaf D-waarde1 6,7 kN - Bij kogeldruk min. 50 kg	35,5 kg
- Bij kogeldruk min. 75 kg	54 kg

1. zie typeplaatje op de trekhaak
2. nied toegestaan

Stroomvoorziening
Uebler F14, voor max. 1 fiets	13-polig, 12 V
Uebler F24, voor max. 2 fietsen	13-polig, 12 V
Uebler F34, voor max. 3 fietsen	13-polig, 12 V

Maximale buisdiameter van het fietsframe
Ronde buis 75 mm
Ovale buis 75x45 mm

Fietsdrager op de wagen monteren/demonteren

Voorlichtig

De trekhaak moet geschikt zichn voor de montage van een fietsdrager:

• Materiaal van de trekhaak minstens St 52-3 (zie typeplaatje op de trekhaak)

Door nicht-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor uzelf en andere Personen verwonden of een ongeluk veroorzaken. De kogelkop要去 voor de montage worden gereinigd en ontvet.

Voorzichtig

Door de gewijzigde voertuigmaten (breedte, hoogte, diepte) tijdens het gebruik van de fietsdrager kan het Niet in acht nemen van deze voertuigmaten persoonlijk letsel en/of materiele schade tot gevolg hebben. Bij afslagen en doorgangen de gewijzigde voertuigmaten in acht nemen.Voorzichtig向着uitrijden.

Voorlichtig

De verlichtingsinstallatie voor elke rit controleren op een goede werkig, anders können er oncegallen gebeuren.

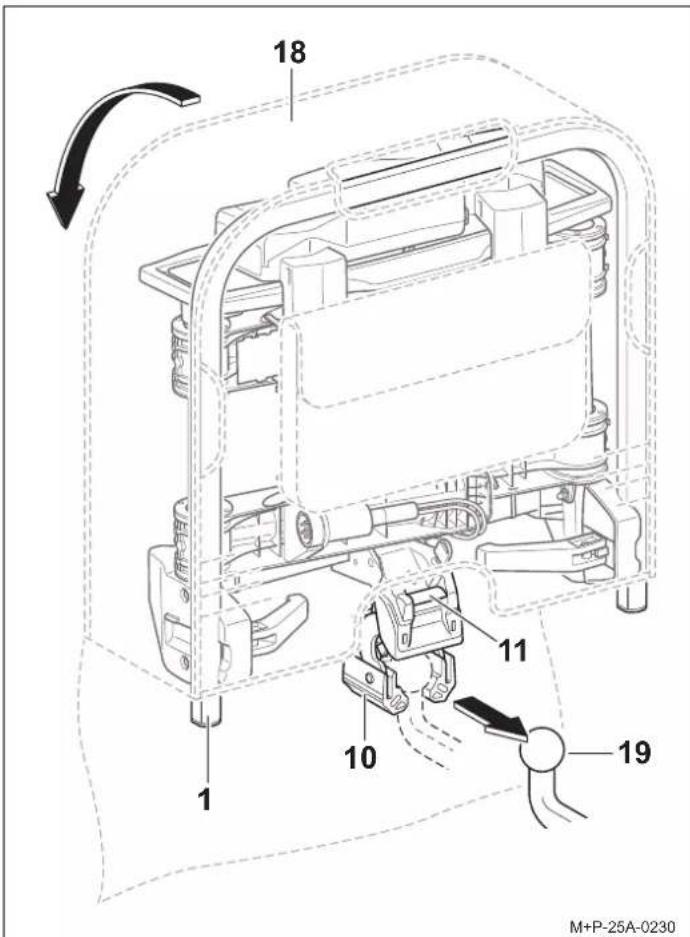

Fietsdrager op de wagen monteren

1. Deksel van de tas 1 (18) openen.
2. De borghendel (11) indrukken, zodat de opname (10) uitklapt.
3. Fietsdrager (1) vertical houden en met de opname (10) op de kogelkop van de trekhaak (19) schuiven.
4. Fietsdrager (1) omlaag klappen tot de borghendel (11) hoorbaar vergrendelt. De rode marketing op de borghendel (11) mag nicht meer zichtaarijken.
5. Controlleren of de fietsdrager (1) parallel aan de bumper en onceveer parallel aan de ondergrond is. Door schudden controlleren of de fietsdrager (1) goed vastzit. Indien nodig de fietsdrager (1) verwijderen en opnieuw monteren.
6. Tas (18) van de fietsdrager (1) trekken.

1. Fietsdrager (1) met de sleutel (5) vergrendelen en sleutel (5) eruit trekken.
2. Stekker (12) aansluiten op de wagen en met de klok mee vergrendelen.

1. Snelkoppeling (7) openen (pijl I), draagframe (6) vertical zetten (pijl II) en snelkoppeling (7) sluiten (pijl III).

Voorzichtig

Draagrails (8) Niet aan deijkenlichten (9) openklappen, anders kan er schade ontstaan.

1. Draagrails (8) in pijlrichting openklappen.
2. Werking van deijkenlinden (9) controlleren.

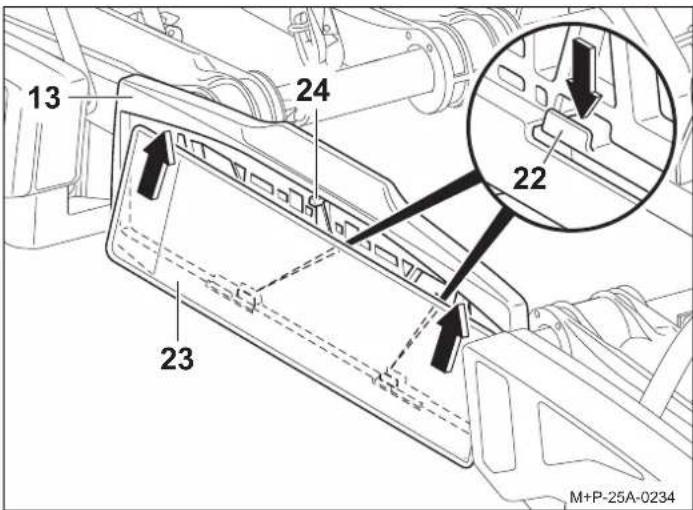

1. Kentekenplaat (23) van schuin onderchter de kentekenplaathouder (13) schuiven. Houser (22) omlaag drukken, kentekenplaat (23) erachter drukken.
   Houder (22) loslaten, zodat de kentekenplaat (23) vastklemt.
2. Controlleren of de kentekenplaat (23) goed vastzit.

Let op

Voor het aanbrengen van hogere kentekenplaten de stopper (24)\ aar achefteren duwen en de kentekenplaat volledig in\ de kentekenplaathouder (13) schuiven.

Let op

De kentekenplaat op de fietsdrager要去 overeenkomen met de wettelijk kentekenplaat van de wagon en goed leesbaar zich.

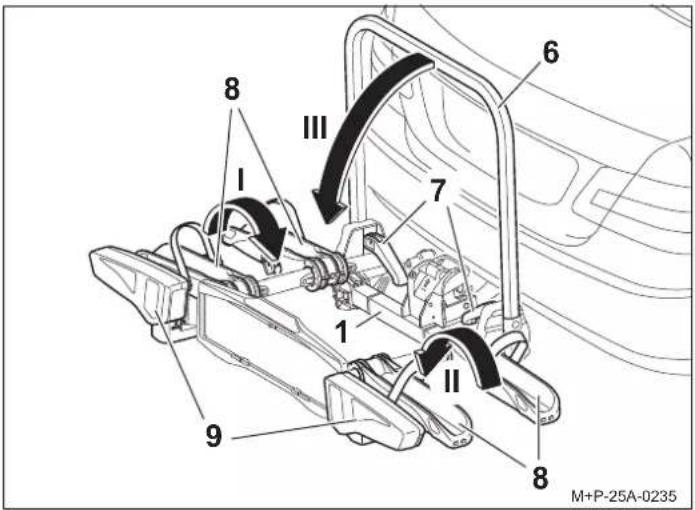

Fietsdrager van de wagen demonteren

A Voorzichtig

Draagrails (8) Niet aan de achechterlichten (9) inklappen, anders kan er schade ontstaan.

1. Draagrails (8) in pijlichting (pijl I, dan pij II) inklappen.
2. Snelkoppeling (7) openen, draagframe (6) in pijlichting (pijl III) inklappen en snelkoppeling (7) sluiten.

Let op

Snelkoppeling (7) en draagframe (6)要去en regelmatig of in geval van verontreiniging/stroefheid met zeepsop worden gereinigd.

1. Stekker (12) uit het stopcontact (20) draaien en in de stekkerhouser van de draagrail (8) plaatsen.

2. Fietsdrager (1) met de sleutel (5) openen.

3. Tas (18) op de fietsdrager (1) schuiven.
4. Borghendel (11) indrukken en fietsdrager (1) vertical omhoog zetten (pijl IV).
5. Fietsdrager (1) maarachten van de kogelkop van de trekhaak (19) trekken.
6. Fietsdrager (1) met de opname (10) op de grond zetten en zo de opname (10) sluiten.
7. Deksel van de tas (18) sluitten.

Fietsen monteren/demonteren

A Voorzichtig

De fietsdrager voor de trekhaak mag uitsluitend voor het transport van fietsen worden gebruikt.

Er mogen alleen fietsen met een gewicht van elk max. 30kg op de fietsdrager worden getransporteerd.

Hierbij mogen het maximaal toegestane laadvermogen van de fietsdrager, de kogeldruk van de trekhaak alsmede het toegestane totale gewicht van de wagen en de maximaal toegestane asbelasting van de wagen (zie instructieboekje van de wagen) in geen geval worden overschreden.

Door Niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken.

Voorzichtig

Voor de montage kinderzitjes en alle losse onderdelen, bijv. drinkflessen, zadeltassen, accu's van e-bikes enz., van de fietsen verwijderen en opbergen.

De fietsen要去gelijkmatig mogelijk en met laag zwaartepunt op de fietsdrager worden bevestigd en elk met een houder aan het fietsframe en spanriemen aan de vooren weiterwielen worden beveiligd gegen vallen.

Door nicht-inachtneming konnen de fietsen tijdens het rijden van het voertuig losraken en bij andere verkeersdeelnemers tot een ongeval en hieruit volgend letsel en materiaèle schade leiden.

Voorzichtig

Door weglijden/kantelen bestaat gevaar voor letsel. Beveilig de fietsen gegen weglijden/kantelen.

Voer de montage en de demontage van de fietsen samen met een tweede personu.

Voorzichtig

Afhankelijk van het voertuigtype kan de fietsdrager met de fietsen te zich bij het uitlaatsystem van de wagen zijn gepositioneerd. Door de hete uitlaatpijp en/of de hete uitlaatgassen konnen de fietsdrager en/of de fietsen beschadigd raken.

In dit geval mag de fietsdrager Niet worden gebruikt. Raadpleeg voor het transport van fietsen met carbondelen de fabrikant/dealer of ze fietsen geschikt zichn voor transport op de fietsdrager.

Indeling van de fietsen

Neem de indeling van de fietsen in de rijrichting (pijl), zoals hier weergegeven, in acht.

Let op

Zware fietsen dichtbij het voertuig en lichte fietsen (bjv. kinderfietsen) verder acheer op de fietsdrager moneren. De eerste fiets met de tandkrans richting de wagen moneren.

Eerste fiets monteren

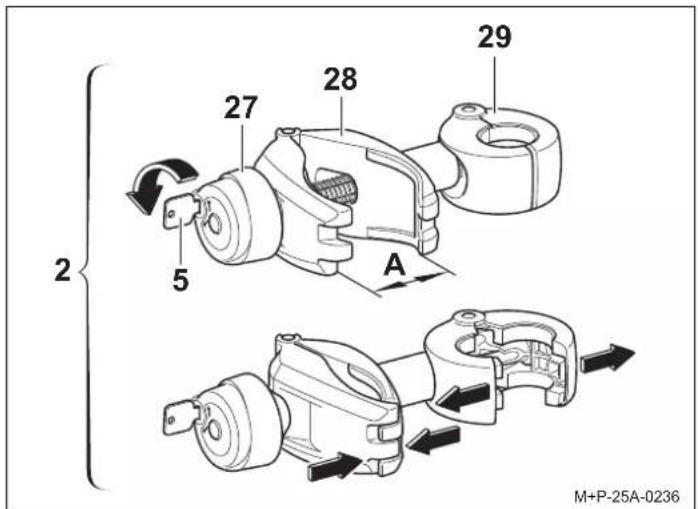

1. Houder (2)uit de verpakking nemen en Voorbereiden voor montage van de fiets.
2. Draaigreep (27) met sleutel (5) ontgrendelen.
3. Klem (28) met draaigreep (27) openschroeven tot de klem (28) geopend is (A).
4. Klem (28) samendrukken en vasthouden. De klem (29) worden geopend.

1. De geopende klem (29) om het draagframe plaatsen en door loslaten van klem (28) om het draagframe sluiten.
2. Spanner (31) indrukken (pijl II) en de spanriem (26) eruit trekken.

A Voorzichtig

Houder (2) uitsluitend aan het fietsframe bevestigen, waar dat andere onderdelen van de fiets beschadigd kannen raken. Er mogen geen onderdelen, bijvoorbeeld versnellingsen remkabels, worden ingeklemd. Defecte houders要去en onmiddelijk worden verrangen.

1. Fiets op de draagrils zetten en met klem (28) van houder (2) op het fietsframe positioneren. Fiets borgen gegen kantelen.
2. Klem (28) op het fietsframe met draaigreep (27) vastschroeven.
3. Houser (2) met sleutel (5) vergrendelen en sleutel (5) eruit trekken.
4. Spanriem (26) in het midden:tussen twee spaken steken, in de gesp (30) steken en vasttrekken.

Voorzichtig

1. Met de spanner (31), de spanriemen (26) vasttrekken (pijl I).

Let op

De schroeven van de houder要去 regelmatig worden gereinigd en gesmeerd, zodat de draagrepen Niet vastroesten.

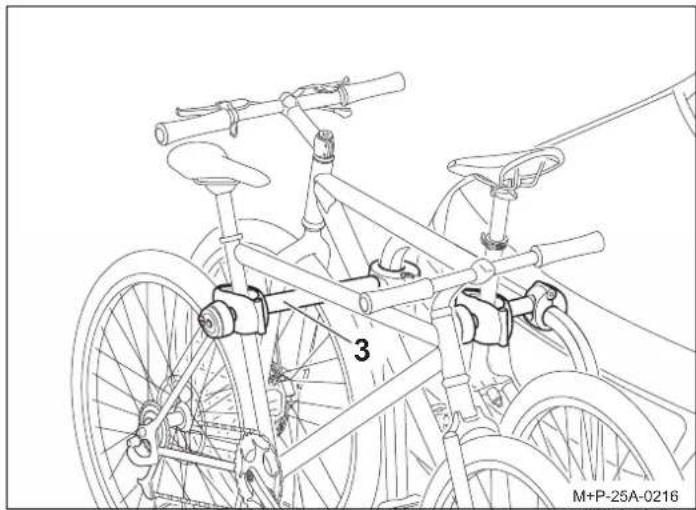

Tweede fiets monteren

De montage van de tweede fiets worden opdezelfde wijze als de eerste fiets uitgevoerd. De tweeede fiets moet in tegenovergestelde richting worden bevestigd.

Voorzichtig

Houder (3) uitsluitend aan het fietsframe bevestigen, waar dat andere onderdelen van de fiets beschadigd kannen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders要去en onmiddelijk worden verrangen.

De tweede fiets wordt met de lange houder (3) bevestigd.

Derde fiets monteren

De montage van de derde fiets worden op bezelfde wijze als de eerste fiets uitgevoerd. De fietsen要去en steeds in tegenovergestelde richting worden bevestigd.

Voorzichtig

Houder (4)uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd konnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders要去en onmiddelijk worden verrangen.

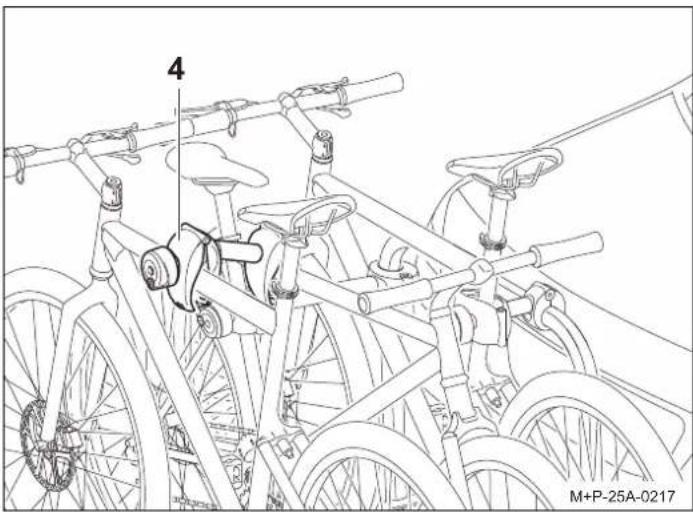

De derde fiets worden met de extra houder (4) aan de tweede fiets bevestigd.

Fietsden demonteren

De demontage van de fietsen en het losmaken van de houders (4), (3) en (2) worden in omgeekerde volgorde uitgevoerd.

Voorbereid ing voor de rit

A Voorzichtig

Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen要去en na elke montage, voor elke rit en ook tijdens een langere rit op goede bevestiging worden gecontroleerd en eventueel worden vastgedraaid. Door Niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken. Deze controle moet, afhankelijk van de toestand van de weg, regelmatig worden herhaald.

A Voorzichtig

De verlichtingsinstallatie voor elke rit controeren op een goede werkig, anders können er ongevallen gebeuren.

Let op

De kentekenplaat en de verlichtingsinstallatie van de fietsdrager月至eniet bedektzijn.

Als de fietsdrager Niet compleet beladen is, moeten:

• Niet-benodigde houders van het draagframe worden verwijderd en veilig in de kofferbak worden opgeborgen
• alle sleutels worden uitgetrokken en opgeborgen.
• de spanriemen van alle draagrails gesloten zijn.

Lampen verrangen

Voorzichtig

Om de lampen te verrangen, moet het contact van de wagen uitgeschakeld zijn en de stekker voor de verlichtingsinstallatie uit het stopcontact van de trekhaak� getrokken. Niet-inachtneming kan leiden tot kortsluiting of materiele schade. Bij onduidelijkeden要去en de lampen door een specialist worden verrangen.

Let op

Het verwangen van de lampen worden aan de hand van het linker achechterlicht van de fietsdrager beschreiben en weergegeven. Voor het rechter achechterlicht要去 op bezelfde wijze te werk worden gegaan.

Let op

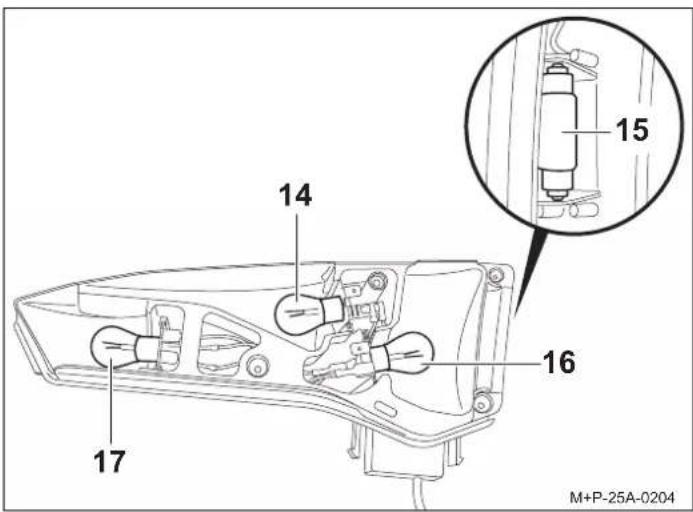

Bij bestelling van een neue gloeilamp要去 de desbeteffende gloeilamp (14, 15, 16, 17) worden vermeld.

Aanduiding	Reserveond erdeelnr.
14 Knipperlicht1BL PY21W 12 V geel	E1687
15 Kentekenplaatverlichting1BL C5W 12 V (35 mm lang) wit	E1687
16 Mistachterlicht1 bij linker achechterlichtBL PR21W 12 V rood	E1687
Achteruitrijlamp1 bij rechtter achechterlichtBL P21W 12 V wit	E1687
17 Rem/achterlicht1BL P21/5W 12 V wit	E1687

1. De gloeilamp is in de handel verkrijigbaar.

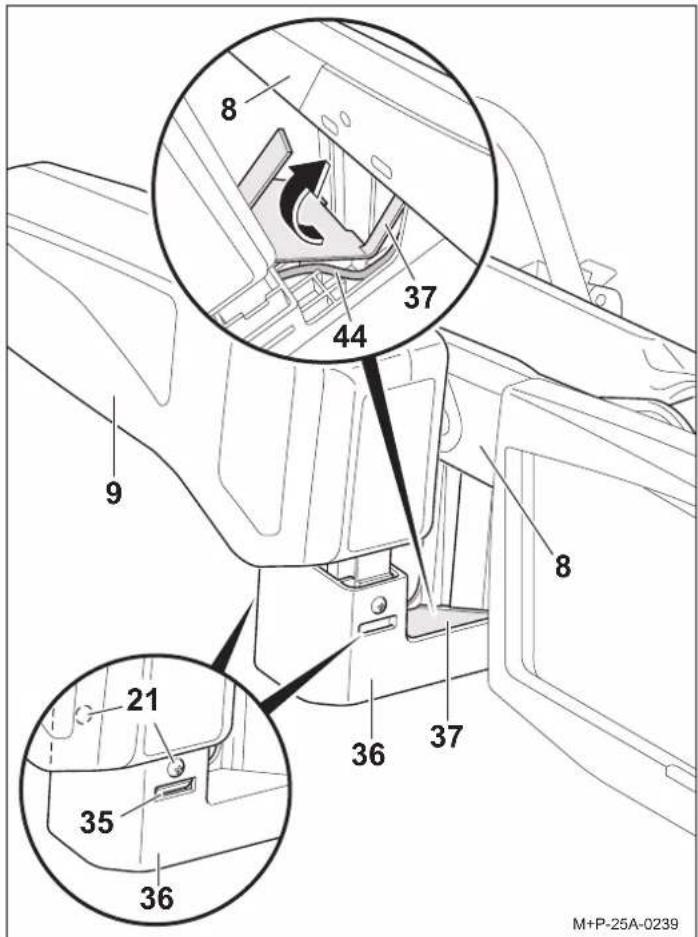

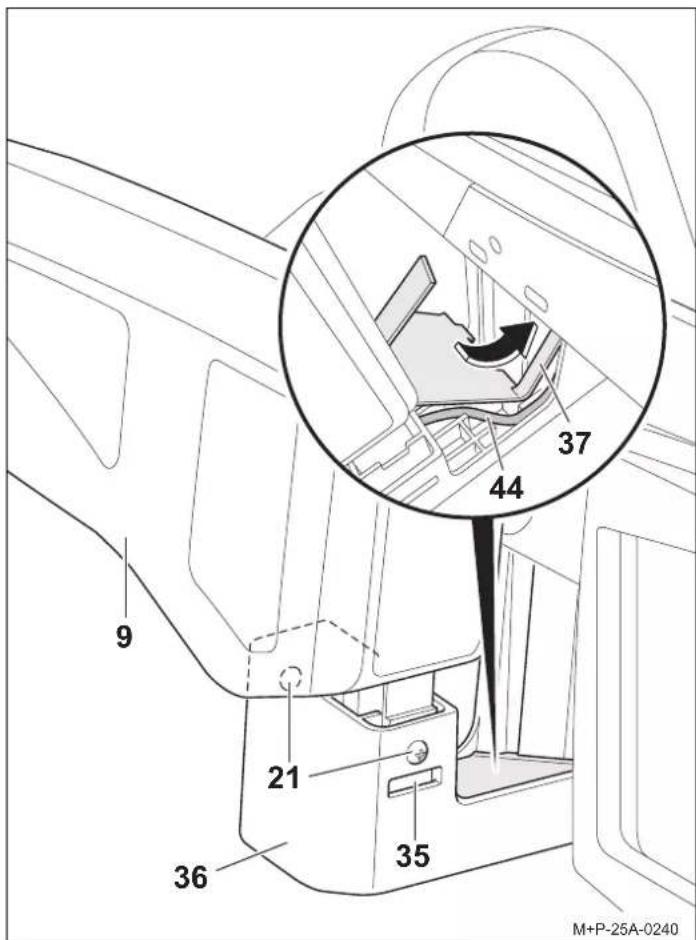

1. Schroeven (21) eruit draaien. Vergrendelingen (35) indrukken

en achechterlicht (9) voorzichtig aan boven tillen.

1. Met de kabel (44) van hetijkenlicht (9) voorzichtig de afdekking (37) optillen en in pijlichting eruit trekken.
2. Achterlicht (9) volledig UIT de houder (36) nemen.

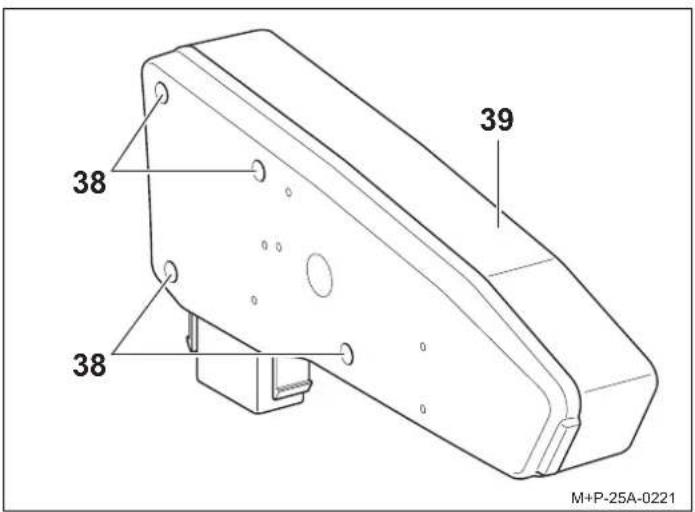

1. Schroeven (38) losdraaien en transparent plaatje (39) verwijderen.

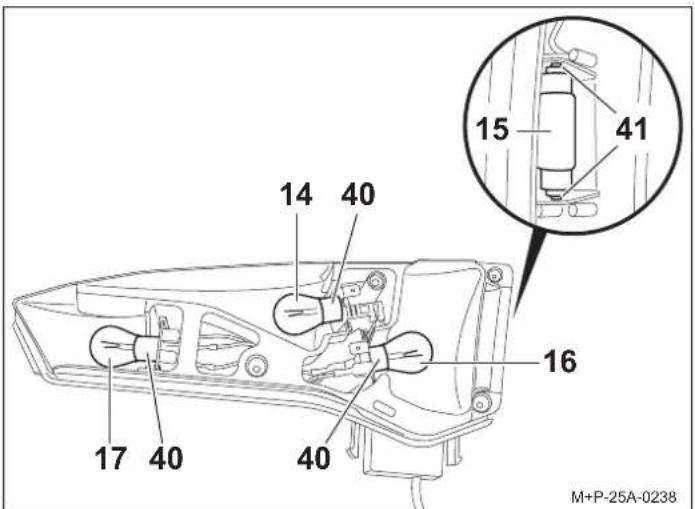

1. Defecte gloeilamp (14, 16, 17) Licht in de fitting (40) drukken, 90^ linksom draaien en eruit trekken.
2. Gloeilamp (15)uit de fitting (41) trekken.

Let op

Nieuwe gloeilampen alleen met een schone doek aanraken en in de fitting (40, 41)plaatsen.

1. Nieuwe gloeilamp (14) Licht in de fitting (40) drukken en 90^ rechtsom draaien. Vereiste gloeilampen, zie pagina 47.
2. Transparant plaatje (39) wee stevig vastdraaien met schroeven (38).

1. Achterlicht (9) in de houder (36) schuiven zonder te vergrendelen.
2. Kabel (44) in de kabelgeleiding van de houder (36)plaatsen.
3. Lange lus van de deksel (37) in de draagrail steken en deksel (37) volledig in de houder (36)plaatsen.
4. Achterlicht (9) volledig in de houder (36) schuiven tot de vergrendelingen (35) hoorbaar vastklikken en met schroeven (21) borgen.

Algemene veiligheidsaanwijzingen

De bestuurd ervoor verantwoordelijk dat zich en akoestische waarneming Niet door de lading of de toestand van de wagen worden beperkt. Hij要去ervoor zorgen dat de wagen en de lading voldoen aan de voorschriften en dat de verkeersveiligheid van de wagen door de lading Niet nadelig worden beinvloed. Voorgeschreven verlichting en verlichtingsinstallaties要去en ook overdag aanwezig en functioneel+zijn.

Deze montage- en gebruiksaanwijzing bevat de algemene toelating van de fietsdrager voor trekhaken en moet.altijd in de wagen worden bewaard.

Neem de desbetreffende wettelijkbepalingen voor het gebruik van fietsdragers in het land van gebruik in acht.

A Voorzichtig

De in deze montage- en gebruiksaanwijzing vermelde werkzaamheden en veiligheidsvoorschriften要去en inucht worden genomen.

De fietsdrager voor de trekhaak isuitsluitend geschikt voor het transport van fietsen. De fietsdrager is Niet geschikt voor gebruik op ruw terrein.

Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen要去en na elke montage, voor elke rit en ookijdens een langere rit op goede bevestiging worden gecontroleerd en eventuele worden vastgedraaid.

Deze controle moet afhankelijk van de toestand van de weg regelmatig worden herhaald.

Tijdens het rijden moet de bestuurdier door kijken in dechteruitkijkspiegel de fietsdrager en de fietsen controleren op eventuele verschuivingen/verplaatsingen.

Bij veranderingen met verlaagde snugelid aan de volgende stopmogelijkheid rijden en schroefverbindingen en bevestigingen van fietsdrager en fietsen vastdraaien.

Door nicht-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken.

A Voorzichtig

Beweeglijke delen, zoals de schroeven van de houder en de snelkoppeling,要去en regelmatig worden vereinigd en gesmeerd, zodat de draaigrepen Niet vastroesten.

Geen smeermiddelen op de voorgemonteerde schroefverbindingen gebruiken. De schroefverbindingen können hierdoor vanzelf losraken; de fietsdrager kan samen met de gemonteerde fietsen van de wagon losraken en daardoor uzelf en andere personen verwonden en/of een ongeluk veroorzaken.

Voorlichtig

Als de lading (de fietsen) meer dan 40 cm over de buitenste rand van het Lichtstraalvlak van de stads- en achechterlichten van de fietsdrager uitsteekt, moet dit kenbaar worden gemaakt: aan de zijkant maximaal 40 cm van de rand en maximaal 150 cm boven de weg, maar voren door een lamp met wit Licht, maar afterwards door een lamp met rood Licht.

Tijdens het transport van de fietsen de aan de zijkantuitstekende wielen extra kenbaar make.

Bij nachtelijke ritten de achechterlichten en reflectors van de fietsen afdekken om te voorkomen dat een verkeerde waarneming van de verlichting van het voertuig andere verkeersdeelnemers hinder of verwart.

Niet-inachtneming kan leiden tot ongevallen.

A Voorzichtig

Voor de rit moet de werkking van de verlichtingsinstallatie worden gecontroleerd. Bij ingeschakeld mistachterlicht van de fietsdrager moet het mistachterlicht van de wagenuitgeschakeld zich; zelogeniet tegelijkkertijd branden. Bij voertuigmodellen die na 01-10-1998+zijn toegelaten, mag de aangebouwde fietsdrager of de lading (de fietsen) het derde remlicht van het voertuig Niet afdekken. Het derde remlicht van het voertuig moet zichtaar zich: rechts en links (met betrekking tot de lengteas van de wagen) in een horizontale hoek van 10^ , maar boven (met betrekking tot de lamstrand) in een verticale hoek van 10^ enaarbeneden (met betrekking tot de lamponderzijde) in een verticale hoek van 5^ .

Indien deze waarden nicht worden aangehonden, moet een 'derde' reserveremlicht worden gebrukt.

Niet-inachtneming kan leiden tot ongevallen.

A Voorzichtig

De montage van de fietsdrager en de fietsen leidt tot veranderde rij- en remeigenschappen en gevoeligkeit voor zichwind van de wagen. De maximale snugheid van 130km / u mag Niet worden overschreden.

De fietsen nicht met zeilen, beschemmingsdoeken e.d. bedekken; hierdoor worden de rigging in de wind en de rijkegenschappen aanzienlijk beinvloed.

Zware lading in de kofferbak zo ver möglichk waar voren schuiven om het zwaartepunt Niet te veel maar achteren te latent verschuiven.

Pas het rijgedrag altijd aan de weg-, verkeers- en weersomstandigheden aan en rij extra voorzichtig als de fietsdrager beladen is.

Door nicht-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken.

A Voorzichtig

Als de wagon is uitgerust met een elektrische achterklep, moet bij de montage van de fietsdrager op voldoende vrij ruimte worden gelet. Indien möglichkt moet de elektrische achterklep worden gedestructiveerd en handmatig worden bediend.

Demonteer de fietsdrager alvorens de autowasstraat in te rijden. Anders können de fietsdrager, de wagen en/of de autowasstraat beschadigd raken.

Aanwijzingen m.b.t. afvoer

Voer de componenten, het toebehoren en de verpakking op milieuvriendelijkwijze af. Gooi lampen Niet bij het huisvuil of restafval.

Conform de Europese norm 2012/19/EU要去en in onbruik geraakte elektrische apparaten geschreiben worden ingezameld en op milieuvriendijke wijze worden gerecycled.

Verwijder de lampen van de fietsdrager en geef de Nieteer bruikbare componenten af bij een geschikt inzamelpunt.

Vraag uw dealer om informatatie.

Szanowny Kliencie,
