GEBRUIKSAANWIJZING 2853051 BARTSCHER

Fig. - Afb. 1: Dimensioni \ Dimensions \ Floor space dimensions \ Benodigde vloerruimte

Fig. - Afb. 2: Dimensioni \ Dimensions \ Floor space dimensions \ Benodigde vloerruimte

G = G a s
C= Carico acqua \ Remplissage d'eau \ Water filling Water vullen;
S=Scarico acqua\Evacuer l'eau \Water emptying \Waterafvoer)

2853061

2853101

G = G a s

C= Carico acqua \ Remplissage d'eau \ Water filling \ Water vullen;

S=Scaricoacqua\Evacuer'eaue\Water emptying\Waterafvoer)

Fig. - Afb. 3: Dimensioni \ Dimensions \ Floor space dimensions \ Benodigde vloerruimte

Fig. - Afb. 4: Dimensioni \ Dimensions \ Floor space dimensions \ Benodigde vloerruimte

286305

(E=elettrico\electrique\electric\Elektrisch

C= Carico acqua \ Remplissage d'eau \ Water filling \ Water vullen;

S=Scaricoacqua\Evacuer l'eau\Water emptying \Waterafvoer)

Fig. - Afb. 6: targhetta caratteristiche \ Plaques des caractéristiques \ data plate\ Typeplaatje

286310

(E=eletrico\electrique\electric%Elektrisch

C= Carico acqua \ Remplissage d'eau \ Water filling \ Water vullen;

S=Scaricoacqua\Evacuer1'ceau\Water emptying\Waterafvoer)

Fig. - Afb. 5: Dimensioni \ Dimensions \ Floor space dimensions \ Benodigde vloerruimte

Bartscher	CAT/KAT	GAS/GAZ	G30	G31	G20	G25	G25.1	G110	G120	Made in E.U.
	I2H	p mbar	-	-	20	-	-	-	-	LV
	I3P	p mbar	-	37	-	-	-	-	-	IS
	I8B/P	p mbar	28-30	28-30	-	-	-	-	-	CY	MT
	II2E+3P	p mbar	-	37	20	25	-	-	-	LU
	II2E+3+	p mbar	28-30	37	20	25	-	-	-	FR	BE
XXXXNo	II2H3+	p mbar	30	37	20	-	-	-	-	IT	PT	GRGB
	II2H3+	p mbar	28	37	20	-	-	-	-	ES	IE	CH
TIPO/TYPE A	II2E3P	p mbar	-	37	20	-	-	-	-	PL
MOD.ART.N°	II2ELL3B/P	p mbar	50	50	20	20	-	-	-	DE
	II2H3B/P	p mbar	50	50	20	-	-	-	-	AT	CH	CZSK
	II2H3B/P	p mbar	28-3028-30		20	-	-	-	-	FI	LT	BG
kW BΣQn m³/h C kg/h D	II2H3B/P	p mbar	28-3028-30		20	-	-	-	-	NO	SK	RO
	II2H3B/P	p mbar	28-3028-30		20	-	-	-	-	EE	SI	HRTR
	II2HS3B/P	p mbar	28-3028-30		25	-	25	-	-	HU
	II2L3B/P	p mbar	30	30	-	25	-	-	-	NL
	II1ab2H3B/P	p mbar	28-3028-30		20	-	-	8	8	SE
	II1ha2H3B/P	p mbar	28-3028-30		20	-	-	8	-	DK
Predisposta gas-Prévu pour gaz-Predisposto a gás-Voorzien van gas-Set for use with gas-Preparado para gas-Ment for à bruques med gass-Avsett für att anvands med gas-Tarkoilettu käytetäväksi kaulla-Forberedt til brug af gas-- Za izeni na plyn - Tolmib gaasipöhjal - A berendezés gaz hasznalatáre elökészifett - Sagatavota darbam ar g z - Przyssosobione na gas - Numatyta dumjlos - Nastaveny na plyn - Pripravljeno za plin										G20 20mbar (H)

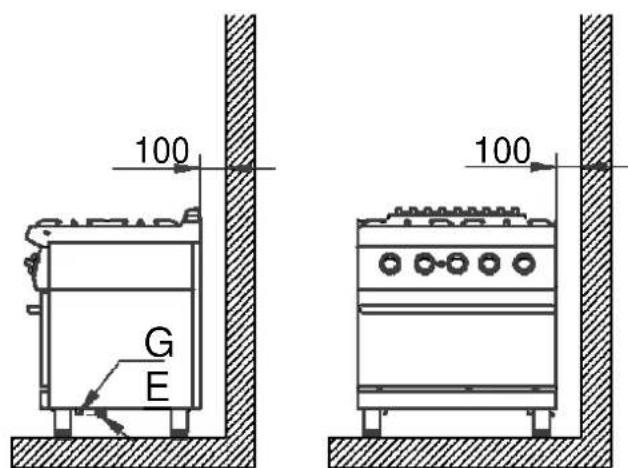

Fig. - Afb. 7: Installazione \ Lieu d'installation \ Place \ Installatieplaats

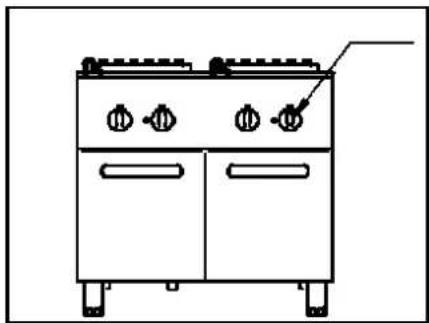

Fig. - Afb. 15: Istruzioni uso (Cuocipasta gas) \ Instructions d'utilisation (Marmites a gaz) \ Instruction for use (Gas pasta cookers) \ Aanwijzingen voor het gebruik (gaspastakokers)

Fig. - Afb. 16: Istruzioni uso (Cuocipasta elettrico) \ Instructions d'utilisation (Marmites électrique) \ Instruction for use (Electirc pasta cookers) \ Aanwijzingen voor het gebruik (elektrische pastakokers)
Fig. - Afb. 17: Carico vasca \ Remplissage de la marmite\ Filling the tub \ Vullen van de bak

Fig. - Afb. 18: Scarico vasca\ Vidage de la marmite \ Emptying the tub \ Legen van de bak

Fig. - Afb. 19: Resistenze \ Résistances \ Elements\ Verwarmingseinlementen

Fig. - Afb. 20: Sostituzione componenti elettrici di comando\ Remplacement composants eletriques de contrôle \ Replacement of electric components\ Vervanging van elektrische componenten

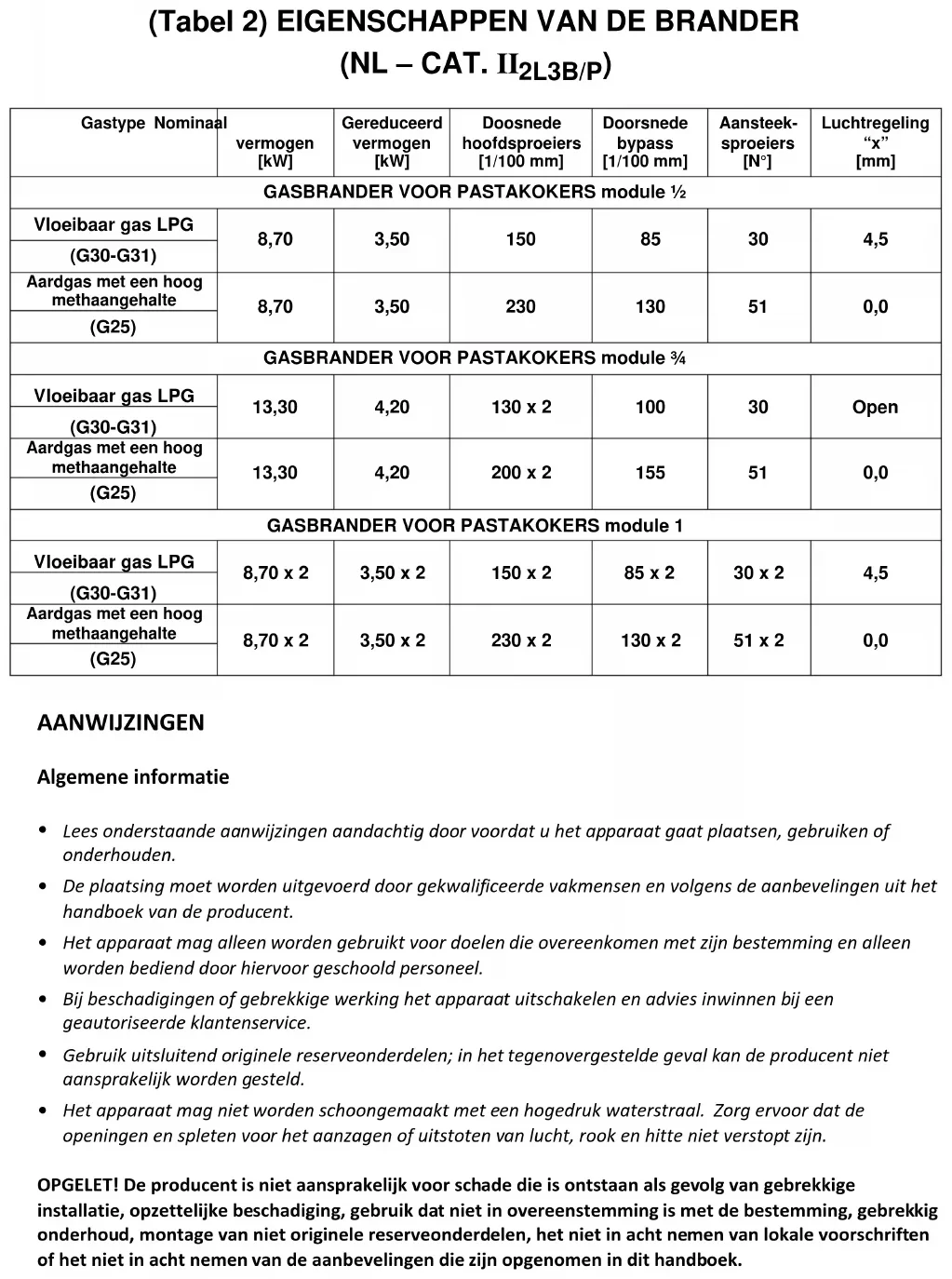

Gastype Nominaal	vermogen [kW]	Gereduceerd vermogen [kW]	Doosnede hoofdsproeiers [1/100 mm]	Doorsnede bypass [1/100 mm]	Aansteek-sproeiers [N°]	Luchtregeling “x” [mm]
GASBRANDER VOOR PASTAKOKERS module 1⁄2
Vloeijaar gas LPG	8,70	3,50	150	85	30	4,5
(G30-G31)
Aardgas met een hoog methaangehalte	8,70	3,50	230	130	51	0,0
(G25)
GASBRANDER VOOR PASTAKOKERS module 3⁄4
Vloeijaar gas LPG	13,30	4,20	130 x 2	100	30	Open
(G30-G31)
Aardgas met een hoog methaangehalte	13,30	4,20	200 x 2	155	51	0,0
(G25)
GASBRANDER VOOR PASTAKOKERS module 1
Vloeijaar gas LPG	8,70 x 2	3,50 x 2	150 x 2	85 x 2	30 x 2	4,5
(G30-G31)
Aardgas met een hoog methaangehalte	8,70 x 2	3,50 x 2	230 x 2	130 x 2	51 x 2	0,0
(G25)

AANWIJZINGEN

Algemene informatatie

• Lees onderstaande aanwijzingen aandachtig door voordat u het apparaat gaatplaatsen, gebruiken of onderhoden.
• Deplaatsing moet worden uitgevoerd door gekwalificeerde vakmensen en volgens de aanbevelingen uit het handboek van de producent.
• Het apparaat mag alleen worden gezrukt voor doelen die overeenkomen met zich bestemming en alleen worden bediend door hiervoord geschoold personeel.
• Bij beschadigingen of gebrekkige werkking het apparaat uitschakelen en advies inwinnen bij een geauthoriseerde klantenservice.
• Gebruik uitsluitend originele reserveonderdelen; in het gegenovergestelde geval kan de producent nicht aansprakelijk worden gesteld.
• Het apparaat mag Niet worden schoongemaakt met een hogedruk waterstraal. Zorg ervoor dat de openingsen en sploten voor het aanzagen ofuitstoten van lucht, rook en ditte Niet verstoet�n.

OPGELET! De produit is Niet aansprakelijk voor schade die is ontstaan als gevolg van gebrekkige installment, opzettelijke beschadiging, gebruik dat Niet in overeenstemming is met de bestemming, gebrekkig onderhoud, montage van Niet originele reserveonderdelen, het Niet in acht nemen van lokale voorschriften of het Niet in acht nemen van de aanbevelingen die zich opgenomen in dit handboek.

• De gebruiker要去 geinstrueerd worden over het functioneren van het apparaat. Als u zeker weet dat alle vragen van de gebruiker zijn beantwoord,(Intu h de gebruiksaanwijzing overhandigen.
• De gebruiker要去 erover geinormeerd worden, dat het aanbrengen van wijzigingen of renovaties die invloed hebben op deoodzakelijk je luchtvoorzieening een neue controle op de functionaliteit van het apparatus vreeist.

De hieronder vermelde aanwijzingen over de inbedrijfneming hebben betrekking op gasapparaten of gecombineerde apparaten behorende tot de categorieën II9ELL38/P, II9H38/P die worden gekenmerkt door een aansluitingsstuk van 50 mbar bij een butaan/propaanmengsel (G30-G31) en 20 mbar voor aardgas (G20-G25). Het typeplaatje (afb. 6 - blz. 4) dat alle gegevens over het apparaat bevat, bevindt zich - afhankelijk van het model - aan de binnenkant van de rechtter- of linkerzijwand of aan de binnenkant van het bedieningspaneel. Alle apparaten zijn getest overeenkomstig de onderstaande EU-richtlijnen:

2006/95/EG - =aagspanningsrichtlijn (=VD)

2004/108/EG - Elektromagnetische compatibiliteit (EM½)

90/396/EEG - Gastroestellen

98/37/EG - Machinerichtlijn

en de overeenkomstige relevante voorschriften.

Conformiteitsverklaring

Hierbij verklaart de producent dat de door hem geproduuceerde apparaten in overeenstemming zich met de genoemde EEG-richtlijnen en hij wijst er nadrukkelijk op dat de installmentie, in het bijzonder wat betreft de rookafvoer en de luchtverversing, alleen mag worden uitgevoerd onder naleving van de geldende voorschriften.

8ESCHRIJVING V7N DE 7PP7R7TEN

Gaspastakoker

Robuuste roestvrijstalen constructie op vier stelvoetjes die het möglichk makeen het apparaat in hoogte te verstellen als hij in een meubelrreeks worden toegepast. De behuizing is aan de buitenkant uitgevoerd in chroomnikkelstaal 18/10.

De pastakoker is uitgerust met een verdigeidsgasventiel, waarmee de vlamsterkte gereguleerd kan worden van het hoogste tot het laagste niveau; de verdigeid van het apparaat worden gegarandeerd door een thermoelement, waarvan de werkung afhankelijk is van de waakvlambrander. De bak is in zijn geheel gemaakt van versterkt roestvrij staal dat bestand is tegen zout water.

Verwarming van de bak vindtplaats met behulp van een buisvormige brander van roestvrij staal die geschikt is voor de hoge temperaturen waaraan hij worden blootgesteld.

Elektrische pastakoker

Robuste roestvrijstalen constructie op vier stelvoetjes die het möglichk makeen het apparaat in hoogte te verstellen als hij in een meubelreeks worden geplaatst. De behuizing is aan de buitenkant uitgevoerd in chroomnikkelstaal 18/10.

Elke bak is uitergerust met een schakelaar, die regulering van het vermogen in vier verschillende standen, van het laagste tot het hoogste niveau, möglichk maakt. De verilgheid van het apparaat worden gewaarborgd dankzij de handmatig resetbare verilgheidsthermostaat.

De bak is in zijn geheel gemaatk van versterkt roestvrij staal dat bestand is gegen zout water.

Verwarming vindt plaats met behulp van gegantserde verwarmingselementen die beschikken over een omhulsel dat bestand is gegen zout water.

VOOR8EREIDINGvV7NvDEVINST7LL7TIEV

V

Installatieplaats (afb. 7 - blz. 5)

v

Het worden aanbevolen om het apparaat in een goed geventileerde ruimte onder een afzuiigkap teplaaten. Het apparaat kan vrijstaand of naast andere apparaten geplaatst worden. In beiden gevallen moet u bij de installmentie in de buurt van een muur van brandhaar materiaal een afstand van minimaal 159mm tot de zijwanden en dechterwand van het apparaat aanhouden. Is het Niet möglichk om een dergelijk afstand aan te honden, pas dan geschikte veiligheidsmaatregelen toe (bv. folie van hittebestendig materiaal), die de temperatuur van de wanden binnen veilige grenzen honden.

V

Installatiev

V

De installmentgewerkzamheden, de eventuele ombouw in verband met de gassoort of de aanpassing aan afwijkende netspanningsen, de montage van de installatione en de apparaten, ventilatie, rookafoer en eventuale onderhoudswerkzamheden要去en worden uitgevoerd door gespecialiseerd personeel met inachtneming van de geldende voorschriften. Verder dienen de volgende regelingen in acht te worden genomen (DE):

• DVGW-werkblad G699 TRGI (Technische Regels voor Gasinstallaties)
  TRF - Technische regels voor Vloeibaar Gas
• DVGW-werkblad G634, Installatie van Grootkeukenapparatuur
• De geldende voorschriften voor verilgheid en arbeitshygiene
• De geldende VDE-voerschriften
• De geldende regelingen, bouwverordingen en brandweervoerschriften
  Regelingen van het gasbedrijf (GVU)
• Richtlijnen van het bouwtoezicht betreffende technische brandweervoorschriften aangaande ventilatieinstallaties
  Veiligheidsregels in leukens ZH 1/37
  DIN 18169 deel 1 "Huisschoorstenen"
• De richtig "Technische Ventilatie-installations in Keukens" VDI 2952
• Richtlijnen betreffende de toepassing van vloeibaar gas ZH 1/455
• Voorschriften betreffende de drinkwatervoorzieening.

In andere landen dieren de lokale richtlijnen te worden opgevolgd:

• Verordeningen van de netbeherder
• okale bouwvoorschriften en brandweervoorschriften
• De geldende voorschriften voor verilgheid en arbeitshygiene
  Bepalingen van het gasbedrijf
• Elektriciteitsnormen
• De geldende brandweervoerschriften

Rookafvoer

Gasapparaten van het type "A1"

Deze apparaten haben voor de afvoer van gassen die ontstaan bij de verbranding geen directe aansluiting nodig met een afvoerijp. In dit geval要去en de verbrandingsgassen worden afgevoerd met behulp van afzuigkappen of vergelijkbare apparaten, die zich verbonden met een werkende schoorsteen die de gassen direct maar buiten afvoert via een afzuiqopening. In het geval dat bovenstaande inrichtingen ontbreken, is directe afvoer maar buiten toegestaan via een ventilatie-installatie, waarvan de capacititeit Nietkleiner mag+zijn dan de waarde die is opgenomen in tabel 1. Deze waarde要去verhoogd worden volgens de geldende voorschriften met deoodzakelijk leuchtverversing voor het welzijn van de werkneemers. (totaal ca. 35m3/h per kW geinstalleerd gasvermogen).

INST7LL7TIE

Voorbereiding

Haal het apparaat uit de verpakking en controllerer of het Niet beschadigd is. In geval van twijfel het advies van gekwalificeerd personneel inroepen voordat u het apparaat gaat gebruiken. Als u heeft vastgesteld dat de staat van het apparaat onberispelijk is kunt u de beschemende laag verwijderen. Verwijder indienoodzakelijk de lijmresten van de buitenste delen van het apparaat met lauw water en wrijf het aansluitend met een zachte doek droog. Zijn er nog steeds lijmresten aanwezig, pas dan een geschikt oplosmiddel (bv. aceton) toe. In geen geval schuurmiddelen toepassen. Zet na plaatsing het apparaat waterpas met de stelvoetjes.

Gasaansluiting

Controleer voordat u het apparaat aansluit of het aangevoerde gas overeenstemt met de gassoort waarvoor het apparaat is ingering. Indien de gassoorten Niet overeenstemmen, dient u te handelen volgens de aanbevelingen uit het hoofdstuk "Gasvoorziening met een gassoort die afwijk van de fabrieksinstelling". De aansluiting op de schroefmof met een doorsnede van 12 " die zich op de bodem van het apparaat bevindt, kan met een genormaliseerde selnkoppeling vast of beweeglijkplaatsvinden. Indien u flexibele leidingen toepast,要去 denze发展格局 van roestvrij staal en voldoen aan de geldende normen. Alle dichtingen van de schroefaansluitingen要去en发展格局 van materialen die zich toegelaten voor toepassing in gasinstallaties. Boven elk apparaat要去en goed toegankelijk aflsuitkraantje bevinden, waarmee de gastroevoer na afloop van het werk kan worden afgesloten. Controleer na uitvoering van de aansluiting de dichthid met een speciale spray voor het opsporen van gaslekken.

Elektrische aansluiting

Controleer voordat u het apparaat aansluit of de netspanning overeenstemt met de spanning waarvoort het apparaat is uitgerust. Indien er zich verschillen voordoen in de spanningswaarden, voer dan deoodzakelijk wijzigingen uit volgens het elektrische aansluitschema. De klemmenblokken bevinden zichchter het bedieningspaneel van de bovenste planta. Controleer verwolgens de functionaliteit van de aardingsinstallatie en zorg ervoor dat de aardeleiding aan de aansluitkant langer is dan de overige leidingen. De aansluitkabel要去 een doorsnede hebben die past bij het vermogen van het apparaat en moet minimaal overeenkomen met het type H05 RN-F. Conform de internationale richtlijnen要去 boven het apparaat een meerpolig schakelmechanisme worden geinstalleer met een minimale afstand tussen de contacten van 3mm die de GEEL-GROENE aardeleiding Niet mag onderbreken.

Dit mechanisme moet in de onmiddelijkne nabijheid van het apparaat worden geinstalleer,+zijn toegelaten en eigenschappen hebben die overeenkomen met het vermogen van het apparaat (zie technische eigenschappen). Vervolgens moet het apparaat worden aangesloten op de EQUIPOTENTIAA= installmentie. Het bijbehorende klemmenblok bevindt zich in de nabijheid van de opening voor de voedingskabel en is gemarkeerd met een etiket met een symbool (afb. 8 - blz. 5). Indien u een veiligheidsschakelaar gebruikt, volg dan de volgende aanwijzingen op:

Aansluiting op de waterleiding

De wateraansluiting moet worden uitgevoerd volgens de geldende voorschriften.

Waterafvoer

De afvoerbuis mag Niet direct op een normale afvoerinstallatie worden aangesloten, maar要去 boven een verzamelput geplaatst worden. De afstand van de buis要去 zo groot় dat contact met de wanden van het putje en het zich erin bevindende water onmogelijk is en verontreiniging van de gerechten in de bak voorkomen worden.

Controle van de dichtheid en de gasdruk (afb. 9 - blz. 5).

Voordat u de gasdruk contrôleert,要去 een erst met een speciale spray de dichetheid van de installmenten tot aan de sproeier. Hierdoor is het möglichk om vast te stellen of er geen beschadigingen zijn opgetreden tijdens het transport.Vervolgens controleert u de ingangsdruk met een manometer,een "Uvormige buis of een elektronisch instrument met een schaalverdeling van minimaal 9,1 mbar. Om dit UIT te voeren dient u sluitschroef (1) van de drukaansluiting (2) los te draaien en te verbinden met het meetinstrument. Open het gaskraantje van het apparaat,meet de gasdruk en sluit het kraantje.Koppel het meetinstrument los en draai de sluitschroef zorgvuldig terug in de drukaansluiting.De gameten druk要去 zich bevinden:tussen de aangegeven minimum- en maximumwaarde:

Gassoort	P n [mbar]	Pmin [mbar]	PMAX [mbar]
G29 (methaan)	29	17	25
G25 (methaan)	29	17	25
G39 (butaan)	59	42,5	57,5
G31 (propaan)	59	42,5	57,5

Als de druk buiten de grenswaarden valt,要去 de oorzaak hiervan vastgesteld worden. Na het wegemen van het probleem, opnieuw de druk meten.

Controle van het vermogen

Normaal gezien is het voldoende om na te gaan of de geinstalleerde spreieers overeenkomen met de aanbevelingen en of de brander zonder problemen functioneert. Indien het echteroodzakelijk is om het afgenomen vermogen vast te stellen kan hiervoor de "volumetrische methode" worden gebruikt. Met een chronometer en een teller is het maybeikom de hoeveelheid gas die wordt afgeveen aan het apparaat per tijdseenheid vast te stellen. De juiste vergelijkingshoeveelheid [E] kan worden berekend in liters per eer (I/h) met de hieronder weergegeven formule, waarin het in de tabel met brandereigenschappen weergegeven nominaal en minimaal vermogen worden gedeel door de laagste calorische waarde die is voorzien voor de gassoort. Die waarde bevindt zich in de normtabel, deze kut u ook verkrijgen bij uw gasbedrijf.

$$ E = \frac {\text {V e r m o g e n}}{\text {C a l o r i s c h e w a a r d e}} $$

De meting moet worden uitgevoerd als het apparaat i werking is.

Controle van de waakvlambrander

Controleer de vlam van de waakvlambrander, deze mag Niet te laag of te hoog+zijn, maar要去 het thermoelement omhullen en scherpe randen hebben. Als dit Niet het geval is要去 u het nummer van de spreier vergelijk met de soort waakvlambrander;meer informatie hierover vindt u in de volgende paragrafen.

Controle van de primaire luchtregeling

Alle hoofdbranders zijn uitgerust met een primaire luchtregeling. De contrôle worden uitgevoerd aan de hand van de waarden uit de kolom luchtregeling uit de tabel met brandstofeigenschappen. Om de regulering uit te voeren, volgt u de aanwijzingen uit de volgende paragrafen.

OPGELET! 7Ile elementen die door de producent zich aufgeschermd en verzegeld,ogens alleen door de installment worden geregeld wonneer dit expliciet staat vermeld

G7SVOORZIENING MET EEN G7SSOORT DIE 7FWIJKT V7N DE F78RIEKSINSTELLING

Werking in het geval van een afwijkende gassoort-

Om het apparaat om te bouwenaar een andere gassoort is het moodzakelijk om de spreoiers van de hoofdbrander en de waakvlambrander te verrangen met inachtneming van de aanwijzingen die hieronder vermeld staan. In tabel 2 (blz. 9) staat aangegeven welke spreoiers要去en worden gemonteerd. De spreoiers van de hoofdbranders die staan weergegeven met een doorsnede in honderste millimeters en de bijpassende waakvlambranders, aangeduid met een nummer, bevinden zich in de doorzlichtige zakjes die met de handleiding+zijn meegeleverd.

Controleer na het ombouwen de dichtheid van de aansluitingen en verzeker u ervan dat de ontsteking en de werkking van de waakvlambrander en de hoofdbrander zowel in de hoogste als in de laagste stand goed is. Indien gewenstkestunt u ook nog een controle op het vermogen uitvoeren.

Na het uitvoeren van de aanpassing plakt u op het typeplaatje (afb. 6, blz. 4) bij de letter H de stickeruit de ombouwset die de neue gassoort aanduidt.

Vervanging van de sproeier van de hoofdbrander (afb. 10 - blz. 5)

Om de spreier van de hoofdbrander te verrangen opent u de deur van het onderkastje. Schroef met een schroevendraier de schroef los die de primaire luchtregeling (1) blokkeert en open de regelaar (2) volledig. Draai de spreier (3) los met een sleutel en verrang hem door een spreier die past bij de geveen gassoort (zie tabel 2 - blz. 44). Draai de neue spreier na het monteren goed aan en stel de primaire luchtregeling af volgens de aanwijzingen die in de volgende paragraaf. Na het beeindigen van alle werkzaamheden monteert u opniew de eerder verwijderde onderdelen.

Primaire luchtregeling van de hoofdbrander (afb. 10 - blz. 5)

Na het verrangen van de spreier van de hoofdbrander dient u de primaire luchtregeling uit te voeren: draai de schroef (1) die de beugel van de regeling (2) blokkeert los, stel de waarde "x" in volgens de gegevens uit tabel 2 (blz. 44), draai de schroef (1) opnieuw aan en controllere de juistheid van de waarde "x".

Vervanging van de bypass (afb. 11, 12 - blz. 5)

Om de bypass te verrangen, verwijdert u eerst de draaiknop (1) en het bedieningspaneel (2). Nadat u toegang heeft gekreten, draait u de bypass (3) los met een schroevendraaier en verramt u hem door een bypass die past bij de geveven gassoort (zie tabel 2 - blz. 9). Draait de bypass volledig aan en breng het bedieningspaneel en de draaiknop opnieuw aan.

Vervanging van de spreier van de waakvlambrander (afb. 13, 14 - blz. 6)

Om de spreieer van de waakvlambrander te verrangen, opent u de deur van het onderkastje. Vervolgens schroeft u de aansluiting (1) los die de gasleiding voor de waakvlambrander (2) vasthoudt en verwijdert u de spreier (3). Vervang de spreier (3) door een spreier die past bij de gegeven gassoort (zie tabel 2 - blz. 9). Bevestig na de montage van de neue spreier de leiding opnieuw en draai de aansluiting goed aan.

GE8RUICS77NWIJZING

Gaspastakoker (afb. 15 - blz. 6).

Handel als volgt om de brander van de pastakoker aan te steken:

• Draai de draaiknop (1) van de gesloten positie • maar de positie aansteken ;
• druk de schakelaar volledig in;
• druk op de knop (2) van de piezo-elektrische aansteker, om de waakvlambrander aan te steken;
• houd de schakelaar ingedrukt totdat het thermo-element is opgewarmd, waardoor de waakvlam continu kan branden. Dit proces kan gecontroleerd worden door de opening die zich in de branderruimte bevindt;
• steek de hoofdbbrander aan door hem op de gewenste positie van max. tot min. te zetten.

Om de hoofdbrander uit te schakelen draait u de draaiknop maar rechts tot de positie aansteken Als u eveneens de waakvlambrander uit wilt schakelen, draait u de draaiknop verder tot hij op de positie gesloten • staat.

Elektrische pastakoker (afb. 16 - blz. 6)

Handel als volgt om de bak van de pastakoker te verwarmen:

• zet draaiknop (1) op de gewenste positie. Het groene controleampje gaat branden en geeft aan dat de verwarmingselementen zijn ingeschakeld.

Aanbevolen worden om de verwarmingselementen enige minutes op de hoogste stand te houden, om zo sneller de gewenste temperatuur te bereiken. Zet daarna de draaiknop in de gewenste positie. Voor het uitschakelen van de pastakoker zet u de draaiknop op de positie 9.

Positie [nr.] Toepassing

9 Pastakok er uitgeschakeld

1 Warmhouden

2 Koken

8 Start van het kookproces

Vullen van de bak (afb. 17 - blz. 6)

12 ontroleer erst of de afvoerkraan die zich in het apparaat bevindt volledig gesloten is. Draai verwolgens de hefboom van de waterkraan (1) gegen de wijzers van de klok in en vul de bak tot de markings. Aanbevolen worden om de kraanijdens het koken een Klein beetje open te latent staan, om zo het juiste waterniveau in stand te honden en het ontstane schuim de gelegenheid te gehen om door de overloopopening weg te lopen.

Legen van de bak (afb. 18 - blz. 6)

Om de bak leeg te makes, opent u de deur van het onderkastje en draait u verrolgens de hefboom (1) van de zich waar bevindende afvoerkraan gegen de richting van de klok in.

Het-apparaat-moet-absolut-uitgeschakeld-Worden,-voordat-u-het-water-verwijdert.-

OPGELET! Het apparaat alleen onder toezicht gebruiken. De pastakoker niet starten zonder water.

Storingen

Als u het apparaat om een of andere reden nicht kunt inschakelen of uitschakelen tijdens de werkig, dan dient u de energietoevoer en de juistheid van de ingestelde functies te controeren.

Kunt u geen gebreken vaststellen, roep dan de hulp van de service in.

VERZORGING EN ONDERHOUD VAN HET APPARAAT

Reiniging

OPGELET! Voordat u begint met schoonmaken dient u zich ervan te verzekeren dat de elektriciteitsaansluiting onderbroken en de gaskraan gesloten is. Richtijdens het schoonmaken geen waterstraal of hogedruk waterstraal direct op het apparaat. Maak het apparaat alleen schoon als het is afgekoeld.

Maak de delen van roestvrij staal schoon met lauwwarm water, een neutraal schoonmaakmiddel en een zacht doekje; het schoonmaakmiddel要去eigelen voor de reiniging van roestvrij staal en mag geen schurende bestanddelen bevatten. Gebruik geen staalwol of vergelijkbare producten, waar die de afzetting van roest kannenveroorzaken. Ook de toepassing van schuurpapier worden afgeraden.

Alleen bij zeer moeilijk verwijderbare aanslag kan puimsteenpoeder worden toegepast, hoewel synthetische schuursponsjes of roestvrije staalwol aanbevelenswaardiger zijn. Na het reinigen van het apparaat droogt u het af met een droog, zacht doekj. Als u van plan bent het apparaat gedurende langere tijd Niet te gebruiken, sluit dan de gaskraan, onderbreek de netspanning en wrijf alle oppervlakten met een doekj dat gedrenkt is in vaselineolie, waardoor een verzorgende beschermlaag ontstaat. De ruimten van tijd tot tijd goed doorluchten.

Onderhoud

OPGELET! Voordat u begint met de verranging dient u zich ervan te verzekeren dat de elektriciteitsaansluiting onderbroken en de gaskraan gesloten is-

Voer minimaal eenmaal per staat de volgende onderhoudswerkzaamheden uit. Aanbevolen worden hiervoor een onderhoudscontract af te sluiten.

• 12 ontroleeer of alle controle- en beveiligingsinstallaties goed functioneren.
• 1 / 2 ontroleer of de branders correct aangaan en of ze ook bij de laagste vlam juist functioneren.
• 1/2 ontroleer de dichtheid van de gasinstallatie.
  12 ontroleer de staat van de voedingskabel.
  Maak de afvoerijp van de apparaten van het type 'B' schoon volgens de geldende voorschriften in het land waar het apparaat worden gebruikt.
• Ook要去 gaskraan gesmeerd worden, aangezien dit darüber een moeizaam werkje is en het resultaat Niet algtd voilig, worden aanbevolen om de kraan te verrangen.

VERV7NGING V7N ONDERDELEN

OPGELET! Voordat u begint met de verranging dient u zich ervan te verzekeren dat de elektriciteitsaansluiting onderbroken en de gaskraan gesloten is-

Veiligheidsgasventiel

Om het veriligeidsventiel te verrangen, verwijdert u de draaiknop en het bedieningspaneel. Daarna verwijdert u achtereenvolgens het aansluitstuk van de hoofdbrander, het aansluitstuk van de waakvlambrander, het thermoelement en tot slot het hellende aansluitstuk. Nu kutn u het onderdeel verrangen.

Thermoelement

Om het thermoelement van de pastakoker te verrangen, verwijdert u de draaiknop en het bedieningspaneel. Vervolgens draait u de aansluiting van het thermoelement bij het ventiel en bij het corpus van de waakvlambrander los en verrangt u het onderdeel.

Verwarmingselementen (afb. 19 - blz. 7)

Om de verwarmingselementen te verrangen opent u de deur van het onderkastje. Draai de bevestigingschroeven (2) los en verwijder het beschemmingsgedeelte van de verwarmingselementen (1). Maak cervolgens de schroeven (8) van het verwarmingselement dat verrangen要去en worden los en verwijder het verwarmingselement.

Elektrische componenten van de pastakoker (afb. 20, blz.7)

Om de regelaar (5), contactor (4), klemmenblok (2) van de pastakoker te verrangen, maar u de bevestigingsschroeven van het bedieningspaneel (1) los. Vervolgens maar de kabelverbindingen los om de componenten verrangen. Na de verranging sluit u de kabels opnieuw aan, in overeenstemming met het aansluitingsschema.

UITSLUITEND ORIGINELE ONDERDELEN, GELEVERD DOOR DE PRODUCENT, MOGEN DIENEN 7LS RESERVEONDERDELEN- DE WERKZ77MJHEDEN MOETEN WORDEN UITGEVOERD DOOR DOOR ERKENDE V7KMENSEN-

OPGELET! 7ls u onderdelen van de gasinstallatie heeft verrangen, moet u de dichtheid van deze onderdelen controleren en nagaan of de verschillende onderdelen op de juiste manier functioneren-

De producent behoudt zich hetrecht voor om zonder voorafgaande waarschuwing de eigenschappen van de hier gezepresenteerde producten te wijzigen-

GAZOWE I ELEKTRYCZNE GOTOWARKI MAKARONU 70 SERIA GOTOWAREK MAKARONU

285.3051
285.3061
285.3101
286.305
286.310

2853051

G = G a z
C = Carico acqua \ Remplissage d'eau \ Water filling \ Napelnianie woda; S=
Scarico acqua \ Évacuer l'eau \ Water emptying \ Opróznianie z wody)

Fig. - Rys. 1: Dimensioni \ Dimensions \ Floor space dimensions \ Zapotrzebowanie na.).

Fig. - Rys. 2: Dimensioni \ Dimensions \ Floor space dimensions \ Zapotrzebowanie na.).

(G = G a z)
C= Carico acqua \ Remplissage d'eau \ Water filling \ Napelnianie woda; S=
Scarico acqua \ Evacuer I'ceau \ Water emptying \ Oproznianie z wody)

2853061

2853101

G = G a z

C= Carico acqua \ Remplissage d'eau \ Water filling \ Napelnianie woda; S=

Scarico acqua \ Évacuer l'eau \ Water emptying \ Opróznianie z wody)
