Producttype	Ketel (warmtepomp aangesloten met buffervat en SWW)
Merk	Stiebel Eltron
Model	HSBC 300 L cool
Inhoud SWW-vat	270 L (nominale capaciteit)
Inhoud buffervat	100 L
Afmetingen (H x B x D)	1918 x 680 x 910 mm
Gewicht leeg / in bedrijf	248 kg / 639 kg
Voeding	230 V ~ 50 Hz
Energie-efficiëntieklasse	B
Stille verliezen	61 W
Max. toelaatbare druk SWW-vat	1,0 MPa (10 bar)
Max. toelaatbare druk buffervat	0,3 MPa (3 bar)
Max. toelaatbare temperatuur	85 °C (SWW-vat)
Max. debiet	25 L/min
Hoofdfuncties	Verwarming, koeling (7 °C / 12 °C) van ruimtes, productie van sanitair warm water
Beschermingsgraad	IP20
Inbegrepen accessoires	4 verstelbare voeten
Reiniging	Vochtige doek, geen schurende of bijtende producten
Veiligheid	Alpolige uitschakelinrichting (opening min. 3 mm), vorstbeveiliging
Onderhoud	Regelmatige controle van het elektrische deel en de veiligheidsgroep door een installateur
Reserveonderdelen / Accessoires	Extra verwarmingselement HSBC 3-HE, hydrauliekset HSBC 3-HKM, buizenset RBS-SBC, indicatie-anode

Veelgestelde vragen - HSBC 300 L cool STIEBEL ELTRON

Hoe reinig ik het apparaat HSBC 300 L cool?

Gebruik een vochtige doek. Gebruik geen schurende of bijtende producten. Reiniging en onderhoud gebeuren eenvoudig met een vochtige doek.

Wat te doen als het water niet warm wordt?

Controleer de stroomonderbrekers van de huishoudelijke installatie. Als het probleem aanhoudt, bel dan uw installateur en geef hem het nummer van het typeplaatje (000000-0000-000000).

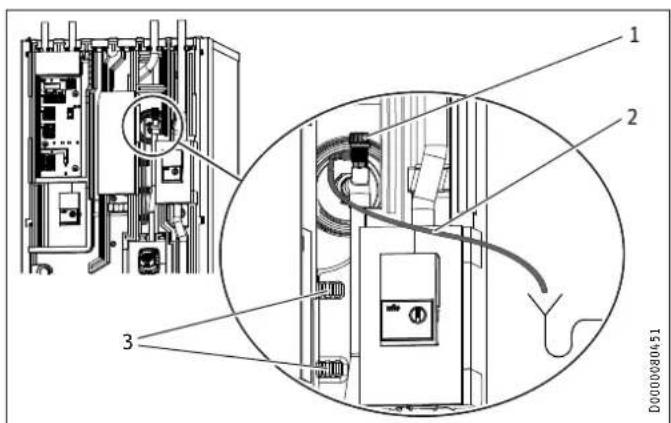

Hoe ontlucht ik de installatie?

Maak de ontluchtingsslang los van de bevestiging, plaats het vrije uiteinde in een bak, open de ontluchter tot de lucht is verdwenen, sluit hem dan en bevestig de slang.

Hoe vaak moet de indicatie-anode worden vervangen?

De indicatie-anode moet door een installateur worden gecontroleerd wanneer de slijtage-indicator van wit naar rood verandert. Vervang deze indien nodig.

Kan het apparaat worden gebruikt voor koeling?

Ja, het apparaat is ontworpen voor verwarming en koeling (7 °C / 12 °C) van ruimtes, naast de productie van sanitair warm water.

Wat is de maximaal toelaatbare druk in het warmwatervat?

De maximaal toelaatbare druk voor het SWW-vat is 1,0 MPa (10 bar). De veiligheidsklep moet op de koudwatertoevoer worden geïnstalleerd.

Welke accessoires zijn beschikbaar voor dit apparaat?

De accessoires omvatten: extra verwarmingselement HSBC 3-HE, hydrauliekset voor gemengd circuit HSBC 3-HKM, buizenset RBS-SBC, temperatuursensor voor koeling, en onthardingspatroon HZEA.

Hoe zorg ik voor vorstbeveiliging?

Schakel de stroom niet uit, ook niet buiten de stookperiode. De vorstbeveiliging is actief zolang het apparaat onder spanning staat. Bij vorstgevaar, tap de installatie af.

Wat is de minimale afstand rond het apparaat?

Houd een minimale afstand van 250 mm aan de zijkanten, 500 mm aan de voor- en achterkant, en 800 mm erboven om toegang en ventilatie mogelijk te maken.

Hoe tap ik het sanitair warmwatervat af?

Sluit de koudwatertoevoerkraan, open alle warmwaterkranen, en tap vervolgens af via de koudwateraansluiting. Let op: het afgetapte water kan zeer heet zijn.

GEBRUIKSAANWIJZING HSBC 300 L cool STIEBEL ELTRON

BIJZONDERE INSTRUCTIES

BEDIENING

1. Algemene aanwijzingen 101
   1.1 Geldende documenten 101
   1.2 Veiligheidsaanwijzingen 101
   1.3 Andere aandachtspunten in deze documentatie ____ 101
   1.4 Info op het toestel 101
   1.5 Meeteenheden 101
2. Veiligheid 102
   2.1 Reglementair gebruik 102
   2.2 Algemene veiligheidsaanwijzingen 102
   2.3 Keurmerk 102
3. Toestelcompatibiliteit 102
4. Toestelbeschrijving 102
5. Reiniging, verzorging en onderhoud 103
6. Problemen verhelpen 103

INSTALLATIE

1. Veiligheid 104
   7.1 Algemene veiligheidsaanwijzingen 104
   7.2 Voorschriften, normen en bepalingen 104
2. Toestelbeschrijving 104
   8.1 Leveringsomvang 104
   8.2 Toebehoren 104
3. Voorbereidingen 104
   9.1 Montageplaats 104
   9.2 Transport en oplevering 105
4. Montage 110
   10.1 Het toestel plaatsen 110
   10.2 Aansluiting verwarmingswater en veiligheidsventiel _110
   10.3 Drinkwateraansluiting en veiligheidsgroep 116
   10.4 Installatie vullen 118
   10.5 Toestel ontluchten 118
5. Elektrische aansluiting 119
   11.1 Stuurspanning 120
   11.2 Veiligheidslaagspanning 120
   11.3 Netaansluiting extra verwarmingselement 120
   11.4 Sensormontage 121
6. Ingebruikname 122
   12.1 Circulatiepompen Wilo-Para .../Sc 122
   12.2 Overdracht van het toestel 123
7. Buitendienststelling 123
8. Onderhoud 123
9. Technische gegevens 124

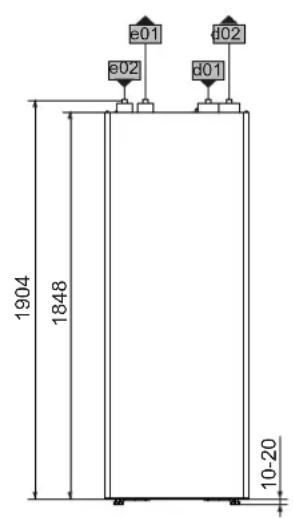

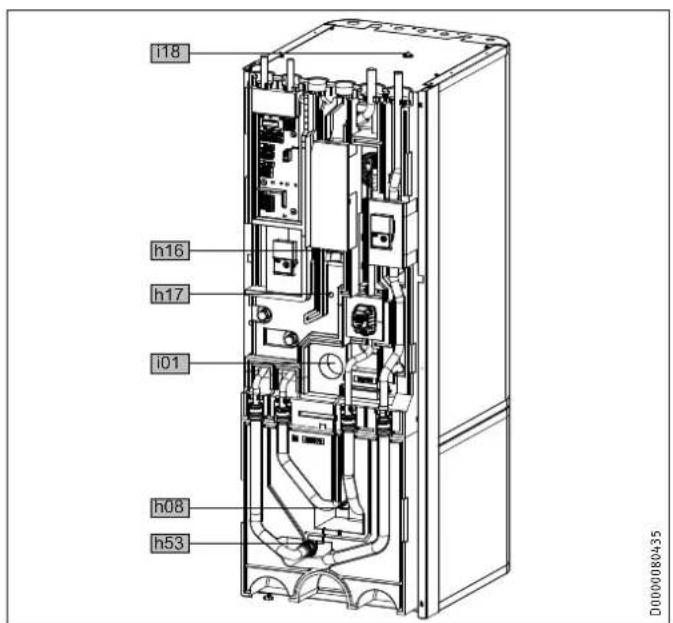

   15.1 Afmetingen en aansluitingen 124
   15.2 Schakelschema 126
   15.3 Hydraulische schakelschema's 128
   15.4 Gegevens over het energieverbruik 129
   15.5 Gegevenstabel 129
   15.6 Toebehoren 130

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INSTRUCTIES

• Het toestel kan door kinderen vanaf 8 jaar, alsook door personen met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat er iemand toezicht houdt, of dat ze onderricht zijn hoe ze het toestel veilig moeten gebruiken en begrijpen welke geva- ren hiermee gepaard gaan. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel niet reinigen noch gebruikersonderhoudstaken uitvoeren.
• Aansluiting op het stroomnet is alleen als vaste aansluiting toegestaan. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van de netvoeding kunnen worden losgekoppeld.
• Neem alle nationale en regionale voorschriften en bepalingen in acht.
• Neem de minimumafstanden in acht (zie hoofdstuk "Installatie / Voorbereidingen / Montageplaats").
• Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

Warmwaterboiler

• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie / Onderhoud / Warmwaterboiler aftappen".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").

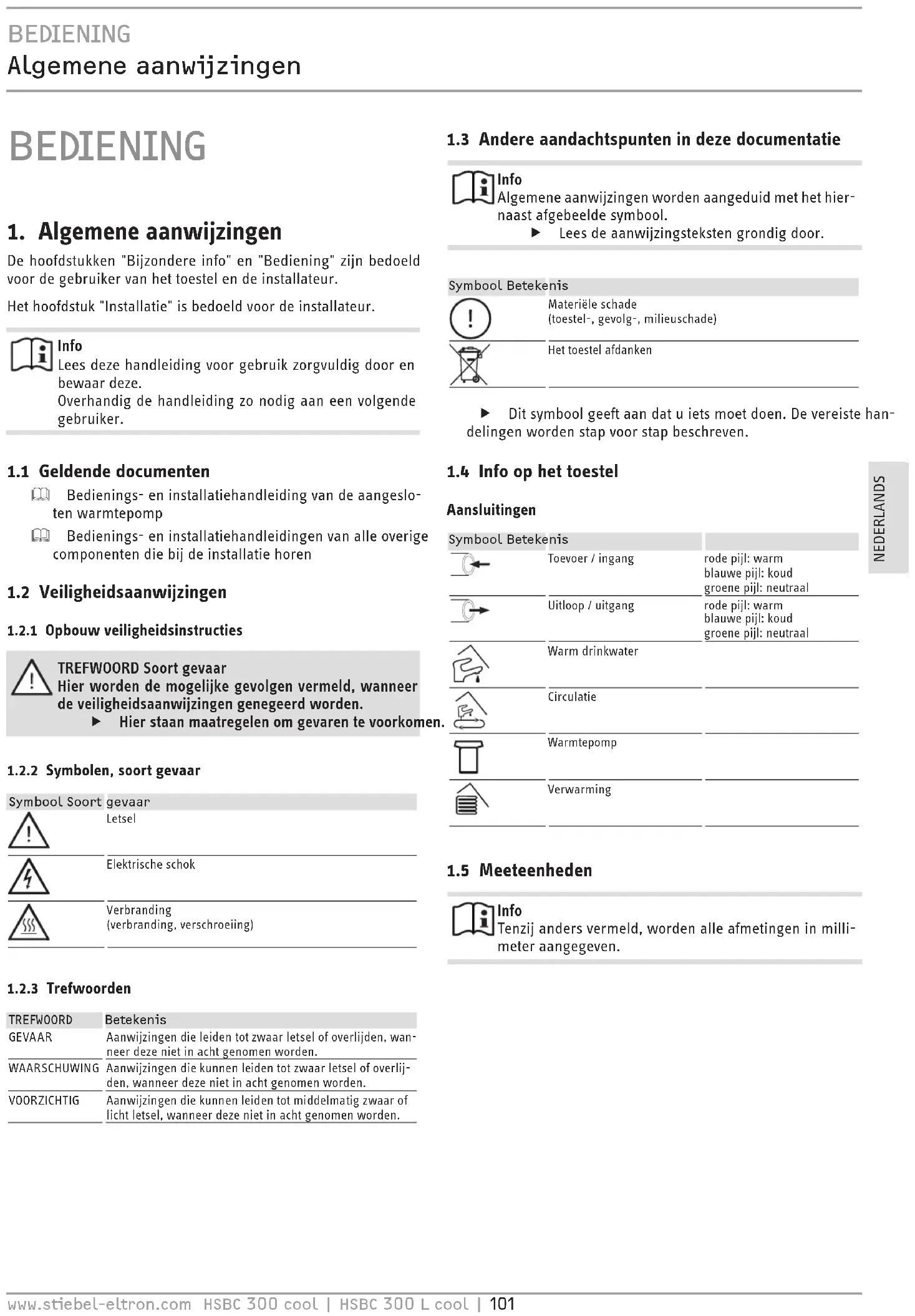

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en de installateur.

Het hoofdstuk "Installatie" is bedoeld voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.

Overhandig de handleiding zo nodig aan een volgende gebruiker.

1.1 Geldende documenten

Bedienings- en installatiehandleiding van de aangesloten warmtepomp
Bedienings- en installatiehandleidingen van alle overige componenten die bij de installatie horen

1.2 Veiligheidsaanwijzingen

1.2.1 Opbouw veiligheidsinstructies

TREFWOORD Soort gevaar

Hier worden de mogelijke gevolgen vermeld, wanneer de veiligheidsaanwijzingen genegeerd worden.

Hier staan maatregelen om gevaren te voorkomen.

1.2.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(verbranding, verschroeiing)

1.2.3 Trefwoorden

TREFWORD	Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.3 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

1.4 Info op het toestel

Aansluitingen

Symbool Betekenis
	Toevoer / ingang	rode pijl: warmblauwe pijl: koudgroene pijl: neutraal
	Uitloop / uitgang	rode pijl: warmblauwe pijl: koudgroene pijl: neutraal
	Warm drinkwater
	Circulatie
	Warmtepomp
	Verwarming

1.5 Meeteenheden

Info

Tenzij anders vermeld, worden alle afmetingen in millimeter aangegeven.

2. Veiligheid

Het toestel is bestemd voor seizoensverwarming en -koeling (7 °C/12 °C) van ruimten en voor de drinkwaterverwarming.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan op een veilige manier bediend worden door ongeschoolde personen. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een klein bedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik dat verder gaat dan wat hier wordt omschreven, geldt als niet reglementair. Onder reglementair gebruik valt ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar, alsook door personen met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat er iemand toezicht houdt, of dat ze onderricht zijn hoe ze het toestel veilig moeten gebruiken en begrijpen welke gevaren hiermee gepaard gaan. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel niet reinigen noch gebruikersonderhoudstaken uitvoeren.

WAARSCHUWING letsel

Gebruik het toestel om veiligheidsredenen alleen met de gesloten frontbekleding.

Info

De warmwaterboiler staat onder voedingsdruk. Tijdens het verwarmingsproces druppelt expansiewater uit het veiligheidsventiel.

▶ Waarschuw uw installateur als er na het verwarmen nog water uitdruppelt.

Materièle schade

Als de stroomvoorziening wordt onderbroken, is de actieve vorstbescherming van de installatie niet meer gegarandeerd.

▶ Onderbreek de stroomvoorziening ook buiten de verwarmingsperiode niet.

2.3 Keurmerk

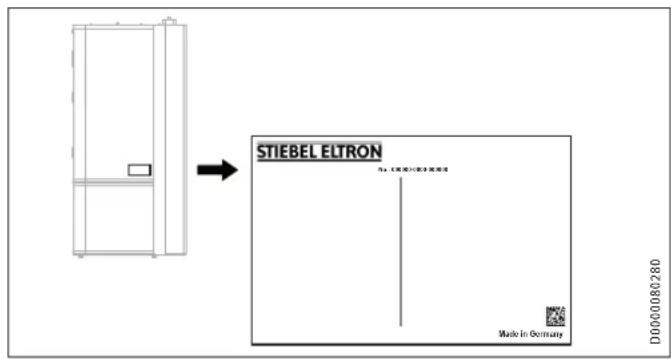

Zie het typeplaatje op het toestel.

3. Toestelcompatibiliteit

U kunt het toestel in combinatie met de volgende lucht | water-warmtepompen gebruiken:

HSBC 300 cool:

4. Toestelbeschrijving

Het buffervat en de warmwaterboiler met warmtewisselaar zijn boven elkaar opgesteld en kunnen voor de oplevering van elkaar gescheiden worden.

Het toestel is ingeschuimd in de kunststof mantel en uitgerust met een afneembare frontbekleding. Het toestel wordt hydraulisch en elektrisch verbonden met de warmtepomp. Alle hydraulische aansluitingen zijn naar boven (verwarming) en naar achteren (drinkwater) uitgevoerd.

Naast de warmwaterboiler en het buffervat zijn andere systeem-componenten geïntegreerd:

• uiterst efficiënte circulatiepomp voor een ongemengd verwarmingscircuit
• 3-2-weg omschakelklep
• Boilerlaadpomp (alleen bij HSBC 300 cool)

Warmwaterboiler

De stalen boiler is aan de binnenkant voorzien van speciaal direct email en een veiligheidsanode. De anode met verbruiksindicator beschermt de binnenkant van het reservoir tegen corrosie.

Het door de warmtepomp opgewarmde cv-water wordt via een warmtewisselaar naar de warmwaterboiler gepompt. De warmtewisselaar geeft de opgenomen warmte daarbij af aan het drinkwater.

Buffervat

Het stalen vat is bestemd voor de hydraulische ontkoppeling van de debieten van warmtepomp en verwarmingscircuit. Het door de warmtepomp opgewarmde cv-water wordt door de boilerlaadpomp (alleen bij HSBC 300 cool) naar het buffervat getransporteerd. Bij aanvraag wordt het cv-water met de geïntegreerde circulatiepomp van het verwarmingscircuit naar het verwarmingscircuit aangevoerd.

5. Reiniging, verzorging en onderhoud

▶ Laat de elektrische veiligheid van het toestel en de werking van de veiligheidsgroep periodiek controleren door een installateur.
- Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

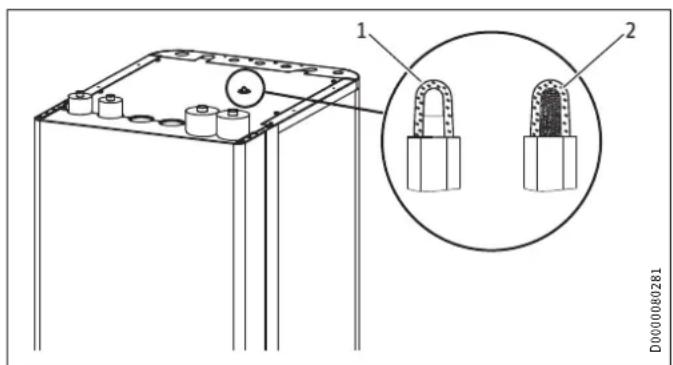

Verbruiksindicator signaalanode

Materièle schade

Wanneer de kleur van de verbruiksindicator is gewijzigd van wit naar rood, moet de signaalanode door een installateur worden gecontroleerd en evt. worden vervangen.

1 2 D0000080281

1 wit = anode ok
2 rood = controle door installateur vereist

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud uitgevoerd moet worden.

• Controleer regelmatig de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
  ▶ Stel het veiligheidsventiel regelmatig in werking, zodat het niet gaat blokkeren door bijv. kalkafzettingen.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water wordt niet warm. De verwarming werkt niet.	Er is geen spanning.	Controleer de zekeringen van de huisinstallatie.

Waarschuw de installateur, wanneer u de oorzaak niet zelf kunt verhelpen. Hij kan u sneller en beter helpen, als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).

STIEBEL ELTRON 图 1.《玻璃片集》第2版订 Made in Germany D0000080280

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en reserveonderdelen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

- 4 stelpoten

Alleen HSBC 300 L cool:

• 2 koperen adapterstukken
  (28/28/28 mm, aanvoer-samenvoeging en retour-samenvoeging)
• 4 koperen verloopstukken (28/22 mm)

8.2 Toebehoren

8.2.1 Noodzakelijk toebehoren

Afhankelijk van de voedingsdruk zijn veiligheidsgroepen en reduceerventielen verkrijgbaar. Deze typegekeurde veiligheidsgroepen beschermen het toestel tegen een ontoelaatbare drukoverschrijding.

8.2.2 Overig toebehoren

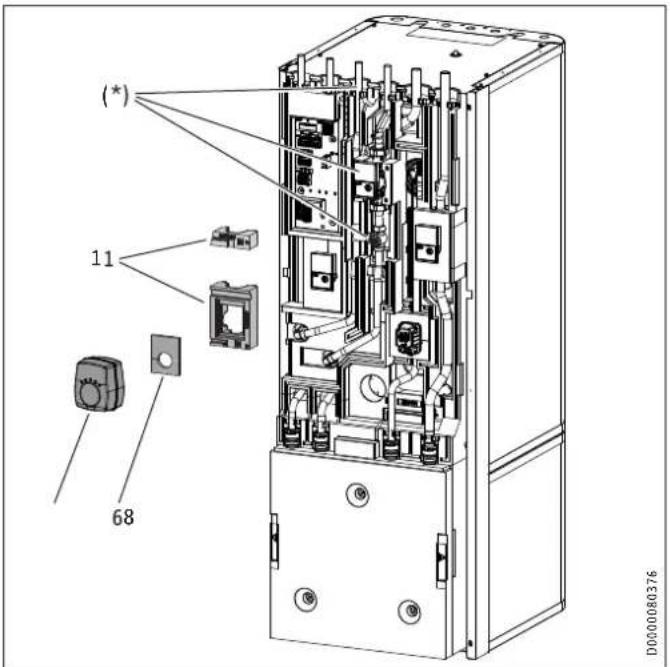

• Pompmodule voor een gemengd verwarmingscircuit HSBC 3-HKM
• Buiskit RBS-SBC
• Extra verwarmingselement HSBC 3-HE
• Drukslangen
• Onthardingsarmatuur HZEA

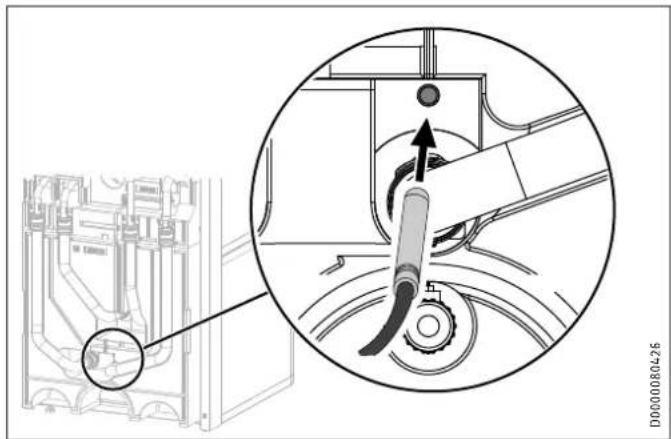

• Temperatuursensor voor koeling

Buiskit RBS-SBC

De hydraulische aansluitingen kunnen met de als toebehoren verkrijgbare buiskits RBS-SBC achter de warmwaterboiler omhoog geleid worden.

9. Voorbereidingen

9.1 Montageplaats

Materièle schade

Plaats het toestel niet in een vochtige ruimte.

Monteer het toestel in een vorstvrije en droge ruimte in de buurt van het aftappunt. Houd de afstand tussen het toestel en de warmtepomp beperkt om leidingverliezen te beperken.

Zorg ervoor dat de vloer voldoende draagvermogen heeft en goed genivelleerd is (voor het gewicht, zie hoofdstuk "Technische gegevens / Gegevenstabel").

De ruimte mag geen gevaar voor explosies door stof, gassen of dampen inhouden.

Als u het toestel samen met andere verwarmingstoestellen in een stookruimte opstelt, moet verzekerd zijn dat de werking van de andere verwarmingstoestellen niet wordt beïnvloed.

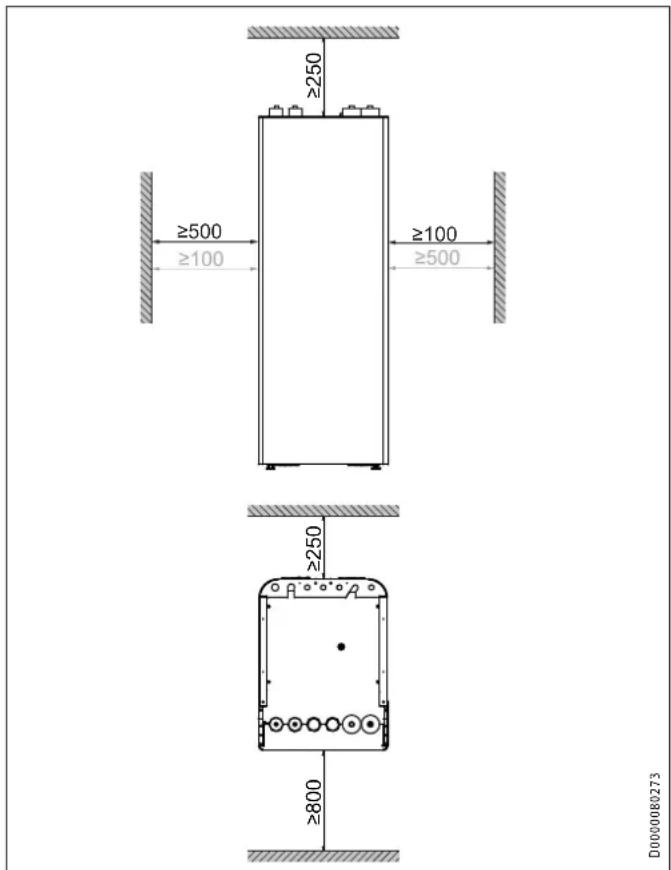

Minimumafstanden

≥250 ≥500 ≥100 ≥100 ≥500 ≥250 ≥800 D0000080273

De minimale afstanden aan de zijkant kunnen naar rechts of links worden omgewisseld.

9.2 Transport en oplevering

Materièle schade

Bewaar en transporteer het toestel bij temperaturen van -20 °C tot +60 °C.

Oplevering

▶ Draai de 4 schroeven uit de wegwerppallet.

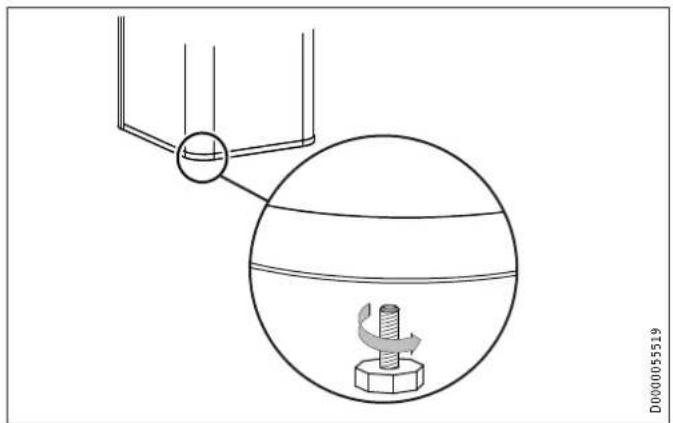

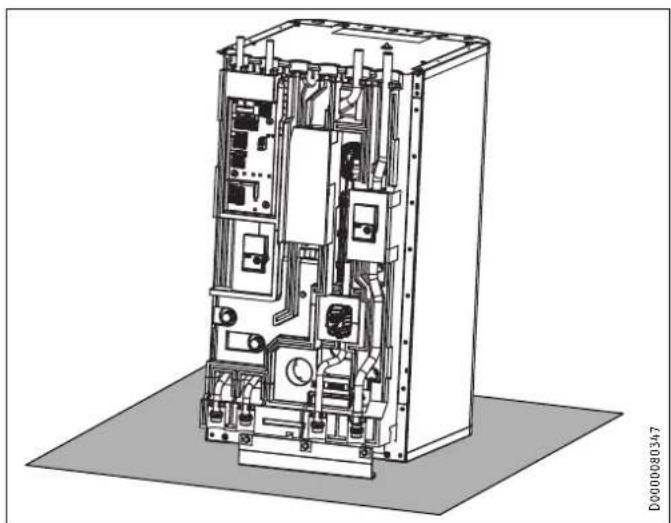

Kantel het toestel en schroef de bijgeleverde 4 verstelbare voeten in het toestel.

▶ Til het toestel van de pallet.

Als smalle deuren of gangen de oplevering kunnen belemmeren, kunt u het bovenste van het onderste deel van het toestel scheiden, zoals in de volgende hoofdstukken is beschreven.

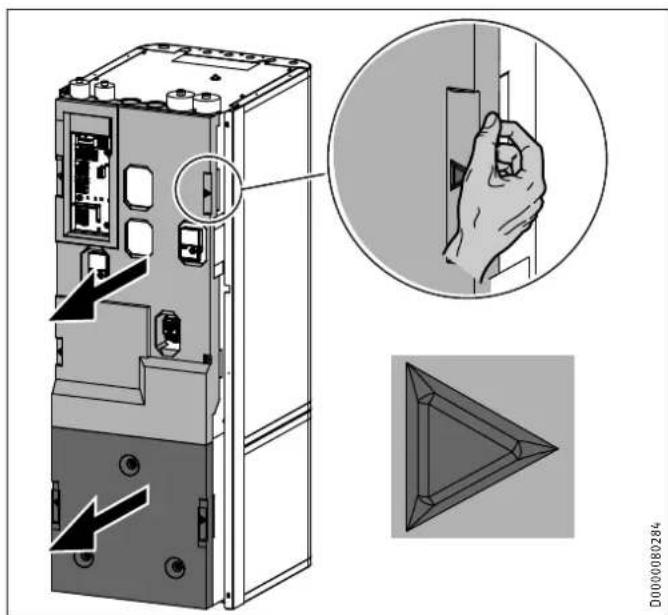

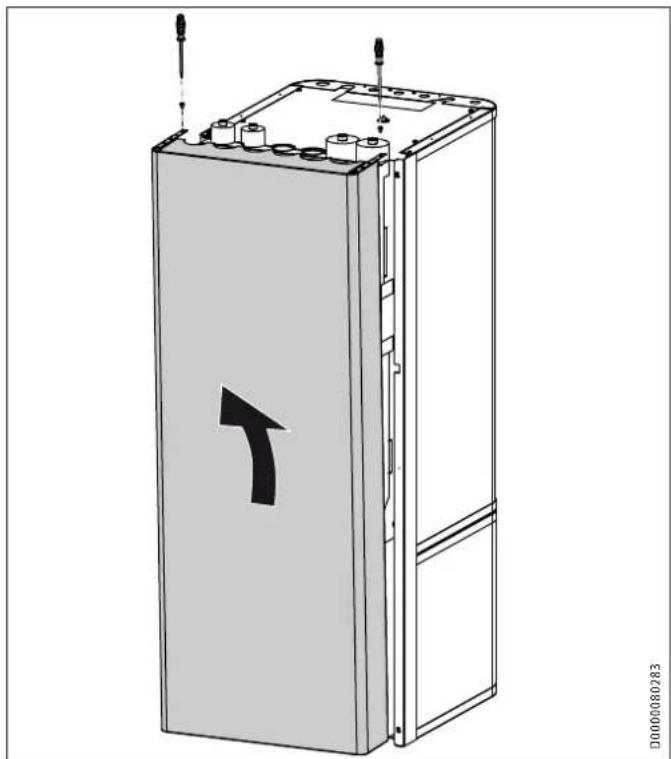

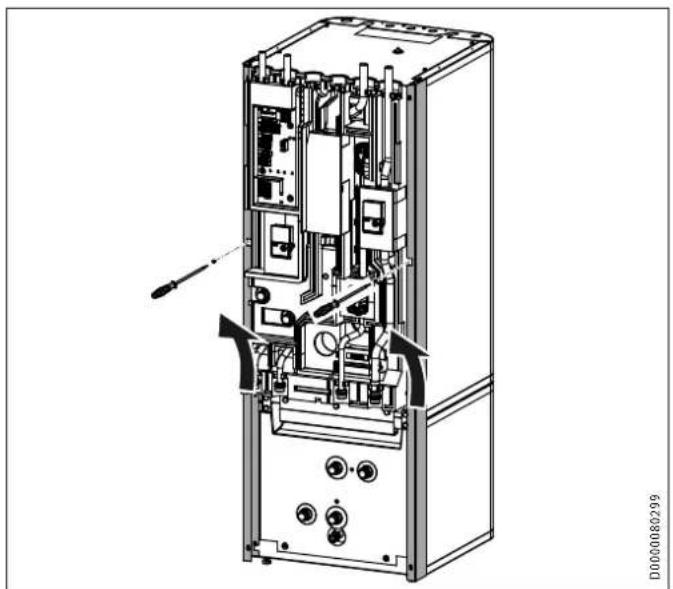

9.2.1 Frontbekleding demonteren/monteren

▶ Verwijder de 2 borgschroeven aan de bovenzijde van de frontkap.

Haak de frontbekleding naar boven uit.
▶ Maak de aardingskabel los van de frontbekleding.
▶ Monteer de frontbekleding in omgekeerde volgorde.

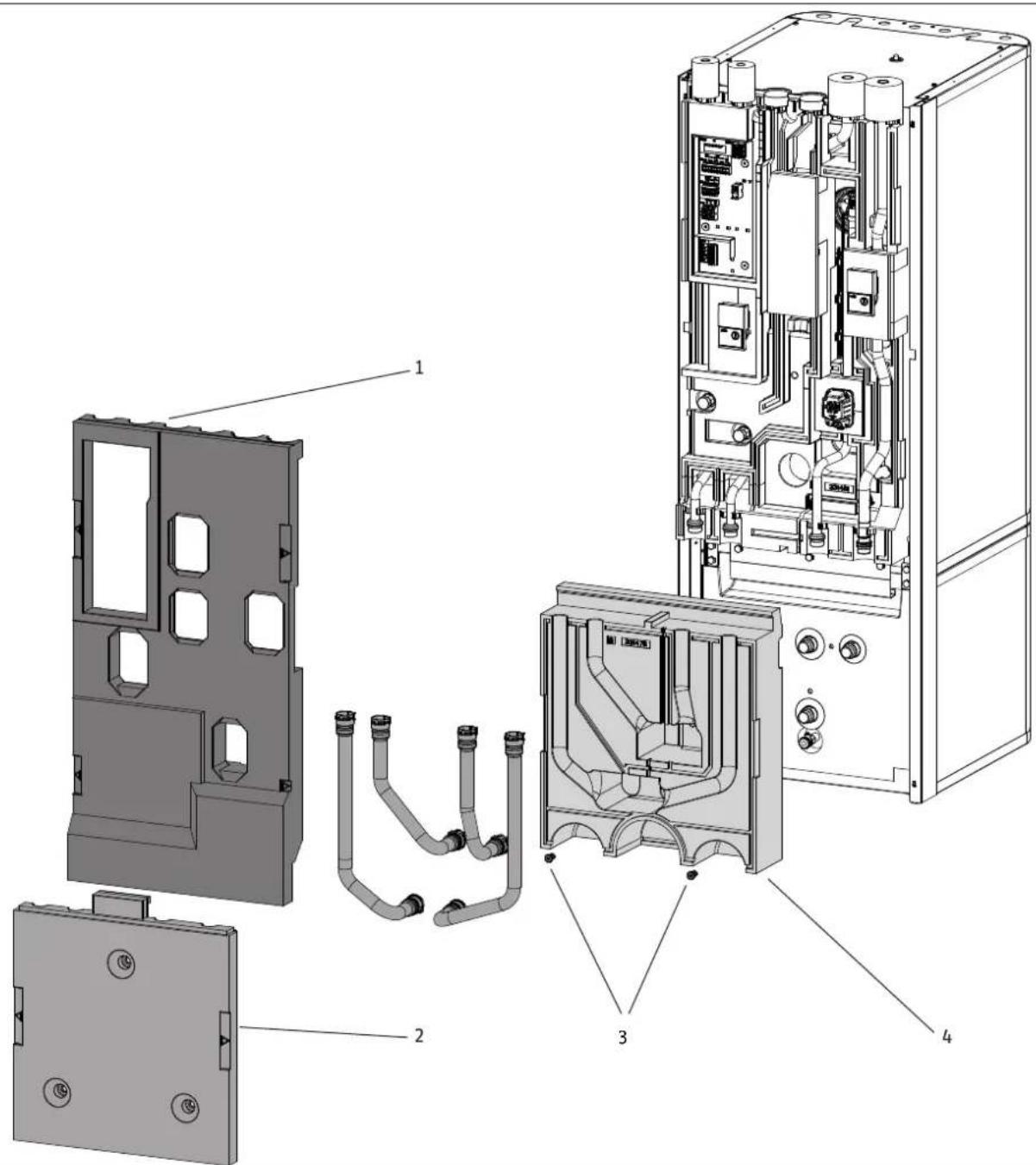

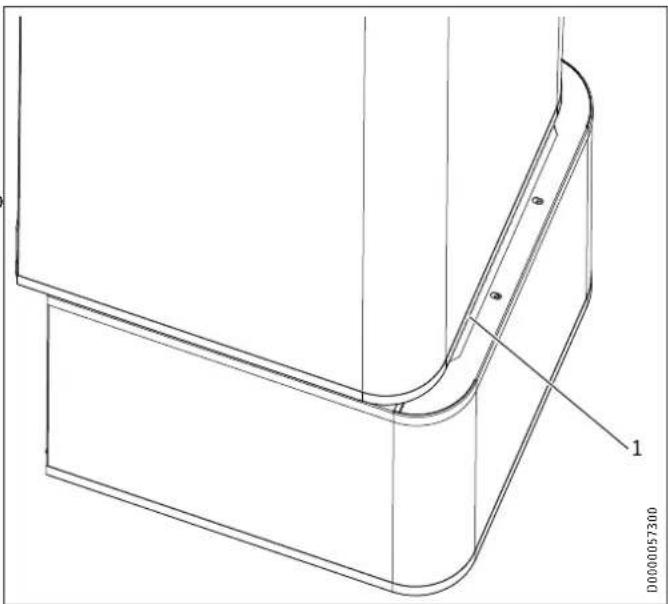

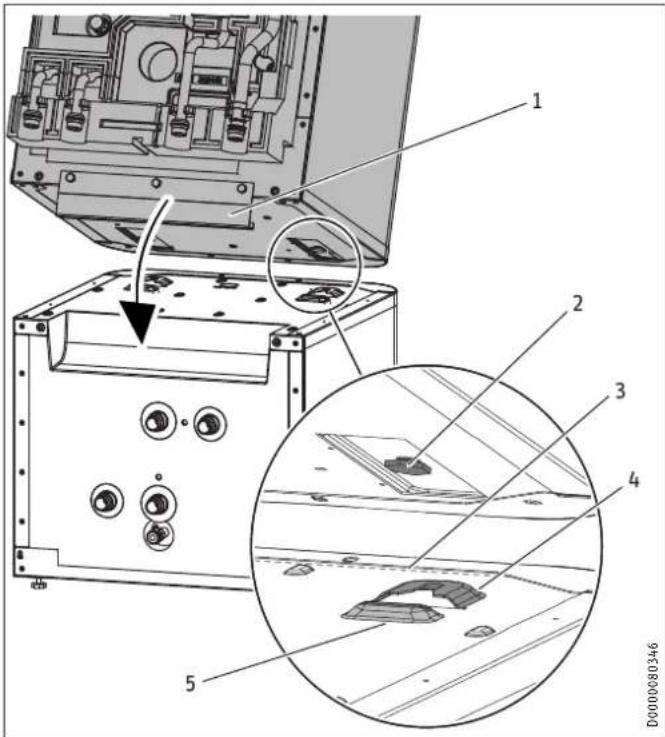

9.2.2 Overzicht isolatie-elementen

1 Isolatie-element 1
2 Isolatie-element 2
3 Schroef van isolatiemateriaal
4 Isolatie-element 3

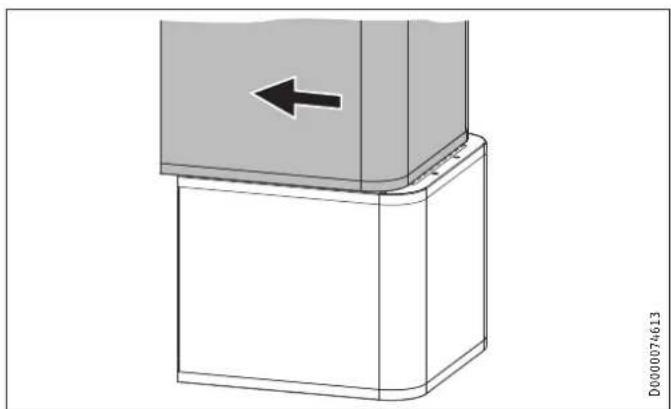

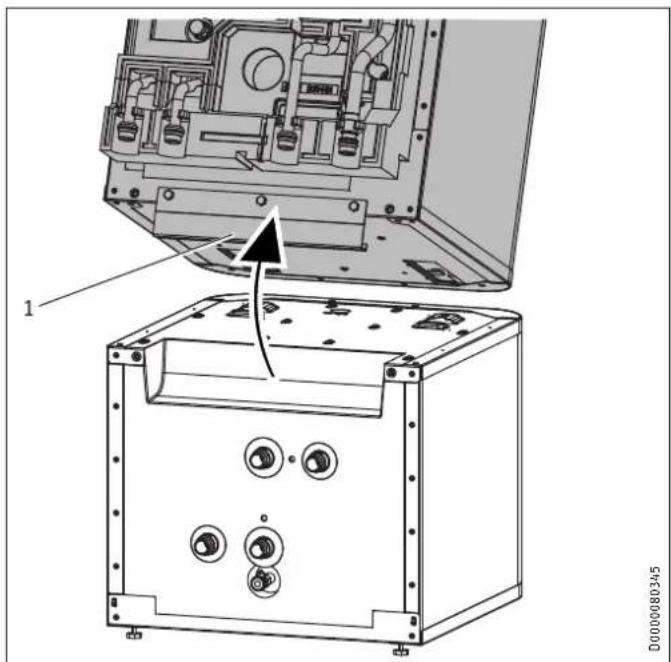

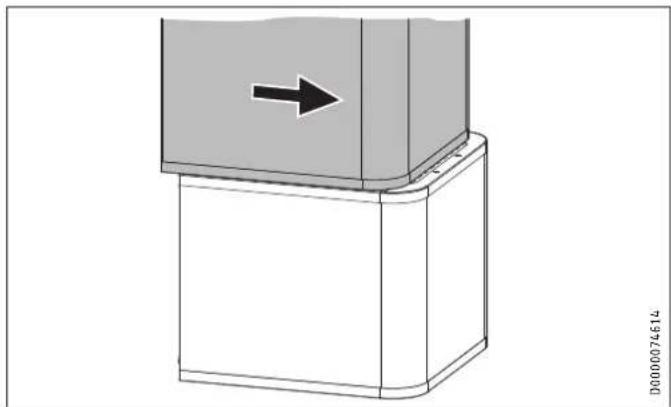

9.2.3 Toestelonderdelen scheiden/samenvoegen

Toestelonderdelen scheiden

Materièle schade

Het uitdraaien van de bevestigingsschroeven beschadigt de schroefdraad in het isolatie-element.

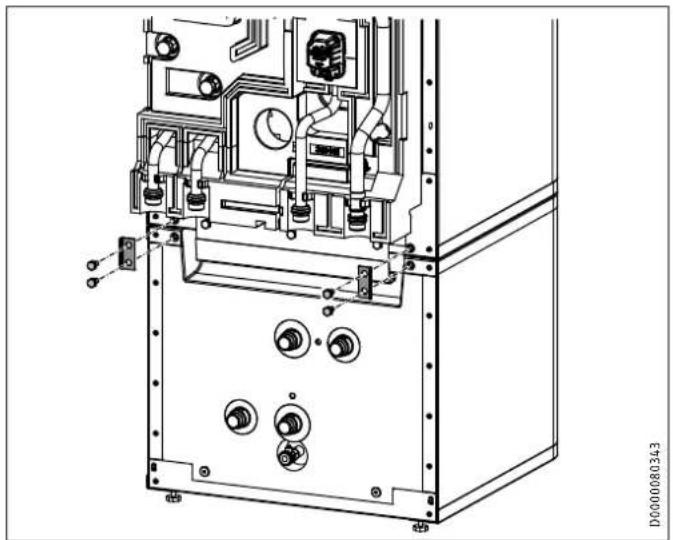

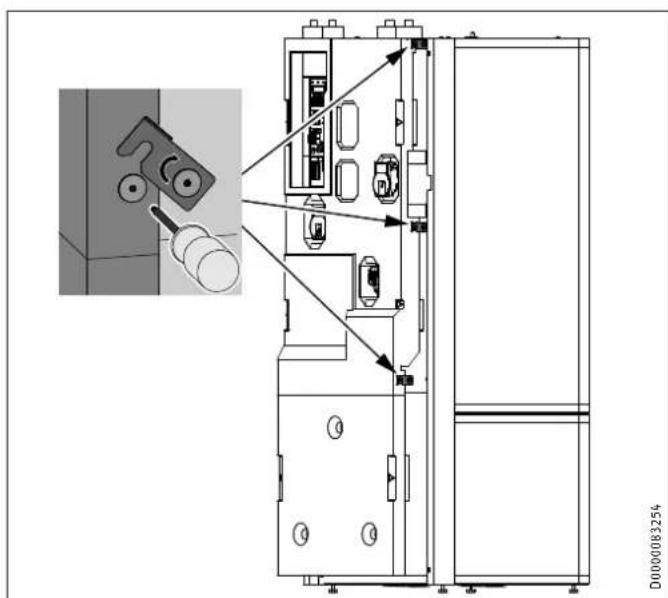

- Om de 3 bevestigingsbeugels te openen, mogen de bevestigingsschroeven slechts lichtjes worden losgedraaid, maar niet volledig worden uitgedraaid.

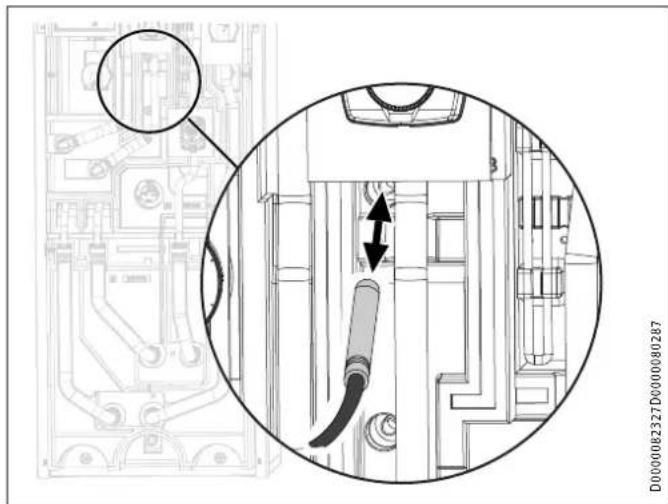

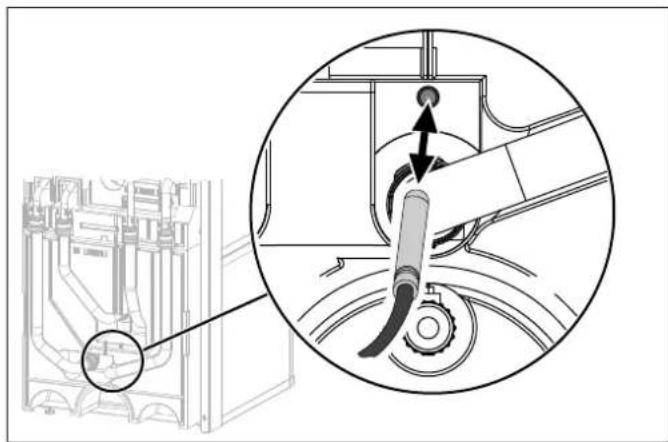

▶ Trek de "Sensor verwarming" op het buffervat eruit.

▶ Maak de sensorkabel uit de geleidingsgroef los.

Info

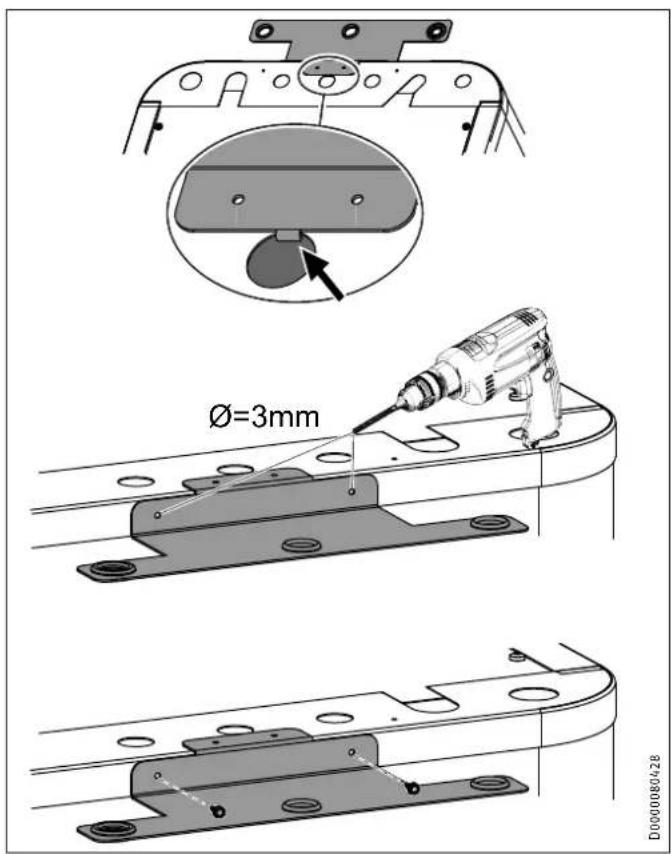

Voor de vereenvoudigde demontage zijn de isolatie-elementen aan linker- en rechterzijde met gemarkeerde grijpuitsparingen uitgerust.

▶ Verwijder isolatie-element 1.
▶ Verwijder isolatie-element 2.

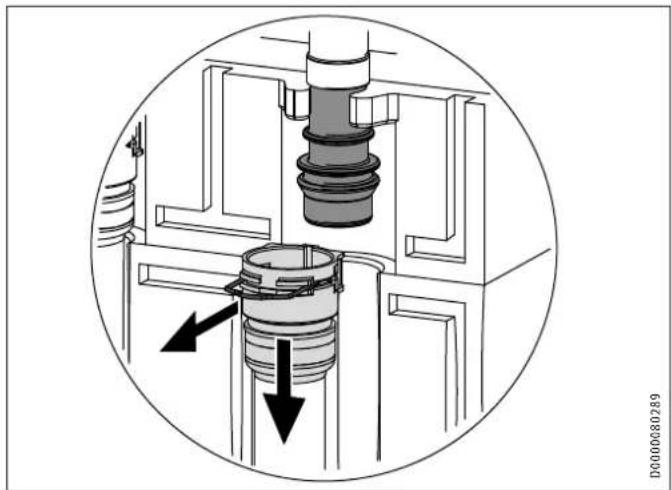

Maak de steekverbindingen van de 4 hydraulische aansluitingen los. Trek daarvoor de veerklemmen met een schroevendraaier tot aan de aanslag eruit.
▶ Trek de hydraulische aansluitingen eruit, zoals is weergegeven.

INSTALLATIE

Voorbereidingen

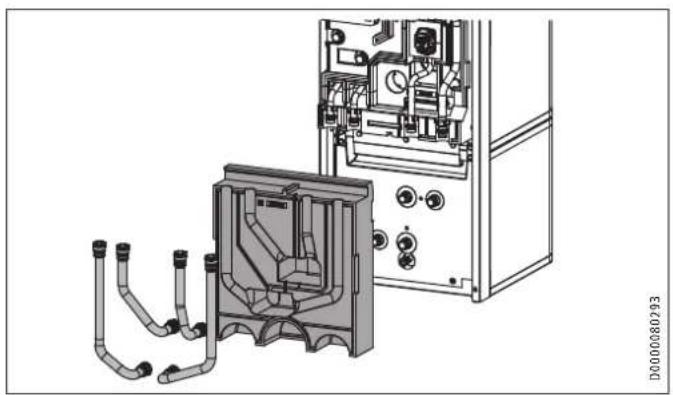

▶ Verwijder de 4 hydraulische slangen.
▶ Verwijder de 2 schroeven van isolatiemateriaal
▶ Verwijder isolatie-element 3.

▶ Maak de 2 borgschroeven los aan de profielbalken aan de zijkant.
Haak de profielbalken er naar boven uit.

▶ Maak de 4 schroeven los van de beugels vooraan op het toestel.

▶ Trek het bovenste toesteldeel naar voren.

1 D0000080345

1 Griprail

Kantel het bovenste toesteldeel naar achteren. Gebruik de griprail voor een beter houvast.

Leg het bovenste toesteldeel op een ondergrond om beschadiging te voorkomen.

Toesteldelen samenvoegen

Materièle schade

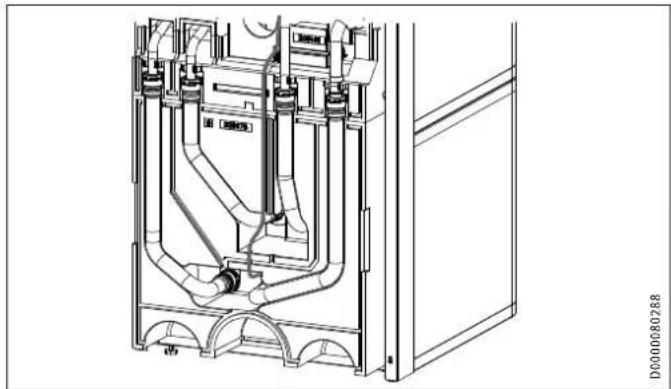

Om condensaatvorming te vermijden, moeten de isolatie-elementen dichtbij en zonder spleet tegen het onderstuk liggen.

▶ Let er bij het plaatsen van de isolatie-elementen op dat de voegnaden vrij zijn

▶ Klop de isolatie-elementen met de hand vast.

Voeg de toesteldelen in omgekeerde volgorde samen.

De positioneringshulpmiddelen en de markering door een stippel- lijn vergemakkelijken het opzetten en inschuiven van het bovenste toesteldeel in de geleidingsgroef op het onderste toesteldeel:

1 Griprail
2 Geleidingsbout
3 Streeplijn (perforatie in de plaat)
4 Geleidingsgroef
5 Positioneringshulpmiddel

1 Streeplijn (perforatie in de plaat)

▶ Plaats het bovenste toesteldeel op de stippellijn op het o derste toesteldeel.

▶ Schuif het bovenste toesteldeel naar achter, totdat het gelijk komt met het onderste toesteldeel. Wanneer u de toesteldelen correct samenvoegt, wordt de eindpositie door de geleidingsgroef en de geleidingsbout bepaald.

▶ Bevestig de beugels vooraan op het toestel.
▶ Monteer de zijprofielbalken.
▶ Monteer isolatie-element 3 en de 4 hydraulische slangen.
▶ Monteer de steekverbindingen van de 4 hydraulische aansluitingen. Let erop dat de veerklemmen vergrendelen.
▶ Steek de "Sensor verwarming" op het buffervat.
Leg de sensorkabel in de geleidingsgroef die daarvoor is voorzien.

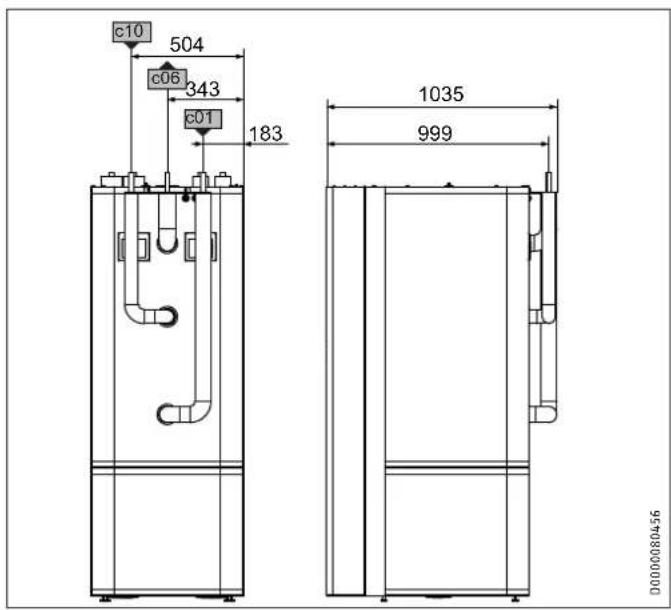

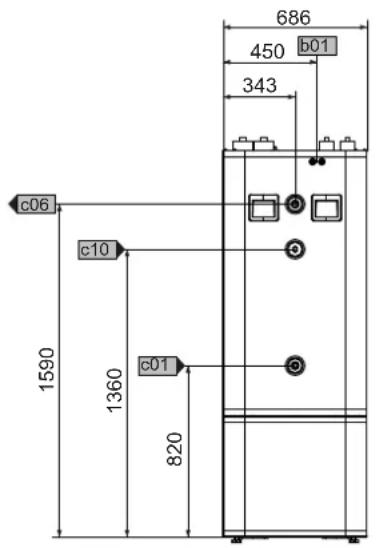

10.1 Het toestel plaatsen

▶ Neem bij plaatsing de minimumafstanden in acht (zie hoofdstuk "Voorbereidingen / Montageplaats").
▶ Oneffenheden kunnen door middel van de verstelbare poten worden weggewerkt.

10.2 Aansluiting verwarmingswater en veiligheidsventiel

10.2.1 Veiligheidsaanwijzingen

Materiële schade

De verwarmingsinstallatie waarop het toestel wordt aangesloten, moet door een installateur worden geïnstalleerd in overeenstemming met de waterinstallatieschema's in de planningsdocumenten.

Materièle schade

Wanneer bijkomende afsluitkleppen ingebouwd worden, dient u een bijkomend veiligheidsventiel toegankelijk aan te brengen op de warmteopwekker of in de onmiddellijke nabijheid ervan in de aanvoerleiding. Tussen de warmteopwekker en het veiligheidsventiel mag geen afsluitklep gemonteerd zijn.

Zuurstofdiffusie

Materièle schade

Vermijd open verwarmingsinstallaties en vloerverwarmingen met niet-zuurstofdiffusiedichte kunststofleidingen.

Bij vloerverwarmingen met niet-zuurstofdiffusiedichte kunststofleidingen of open verwarmingsinstallaties kan door zuurstofdiffusie corrosie optreden aan de stalen delen van de verwarmingsinstallatie (bijv. aan de warmtewisselaar van de warmwaterboiler, aan buffervaten, stalen verwarmingselementen of stalen buizen).

Materiële schade

De corrosieproducten (bijv. roestslib) kunnen neerslaan in de componenten van de verwarmingsinstallatie en door vernauwing van de doorsnede de capaciteit van de installatie beïnvloeden of storingen veroorzaken die leiden tot het uitvallen van de installatie.

Voedingsleidingen

▶ Afhankelijk van de uitvoering van de verwarmingsinstallatie (drukverliezen) kan de maximaal toegelaten leidinglengte tussen het toestel en de warmtepomp variëren. Als richtwaarde moet worden uitgegaan van een maximale leidinglengte van 10 m en een leidingdiameter van 22-28 mm.
▶ Isoleer de aanvoer- en retourleiding conform de regionale voorschriften.
▶ Sluit de hydraulische aansluitingen met een vlakke afdichting aan.

Drukslangen tegen geluidsoverdracht:

Het toestel en de warmtepomp worden via buizen met verwarmingswater hydraulisch met elkaar verbonden. Om de overdracht van waterzijdige mechanische trillingen te verminderen, moet het toestel met drukslangen worden aangesloten op de warmtepomp voor zover deze niet al in de warmtepomp zijn gemonteerd.

Drukverschil:

Wanneer het beschikbare externe drukverschil wordt overschreden, kunnen drukverliezen in de verwarmingsinstallatie tot een verlaagd verwarmingsvermogen leiden.

▶ Let er bij het aanleggen van de buizen op dat het beschikbare externe drukverschil niet wordt overschreden (zie hoofdstuk "Technische gegevens / Gegevenstabel").
▶ Let bij de berekening van de drukverliezen op de aanvoer- en retourleidingen en het drukverlies van de warmtepomp. De drukverliezen moeten door het beschikbare drukverschil ge- dekt worden.

10.2.2 Monteer eventueel toebehoren van de pompmodule

WAARSCHUWING elektrische schok Ontkoppel het toestel voor het begin van de werkzaamheden op alle polen van de netaansluiting en tap het verwarmingscircuit af via de aftapkraan op het buffervat.

Voor uitbreiding met een gemengd verwarmingscircuit kunt u de als toebehoren verkrijgbare pompmodule HSBC 3-HKM monteren.

1 Buisisolatie
2 Aansluitbuizen (*)
3 Temperatuursensor
4 Circulatiepomp verwarmingscircuit (*)
5 3-weg mengklep (*)
6 Isolatiemat voor 3-weg mengklep
7 Vlakke afdichtingen
8 Servomotor voor 3-weg mengklep (*)
9 Isolatiemat voor 3-weg mengklep en circulatiepomp van het verwarmingscircuit
(*) Buisgroep

Voorbereiding montage HSBC 3-HKM

▶ Demonteer de frontbekleding en het isolatie-element 1 (zie hoofdstuk "Installatie / Voorbereidingen / Transport en oplevering").

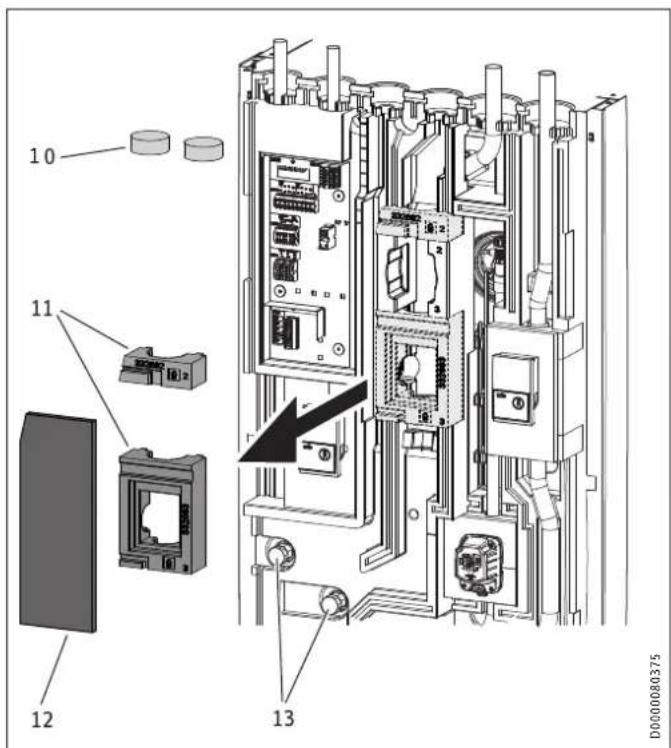

De volgende componenten zijn aan HSBC-zijde op de inbouwlocatie van de pompmodule voorgemonteerd:

10 11 12 13 D0000080375

10 Isolatiepluggen
11 Gietstukken voor 3-weg mengklep
12 Isolatiemat gesloten
13 Overgangsnippel met opgeschroefde blindkappen

▶ Verwijder de isolatiepluggen.
▶ Verwijder de gesloten isolatiemat alsmede de gietstukken voor de 3-weg mengklep en de circulatiepomp van het verwarmingscircuit.
▶ Schroef de blindkappen van de overgangsnippels af terwijl u deze tegenhoudt.

Montage HSBC 3-HKM

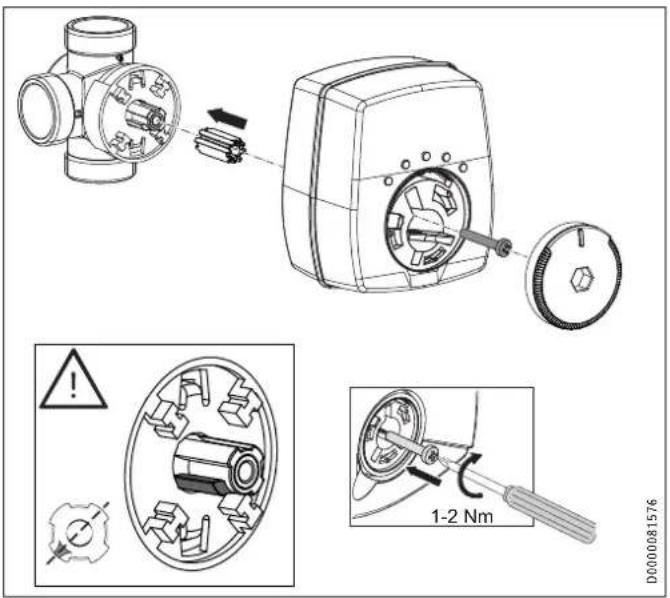

• Controleer de stand van de as van de 3-weg mengklep. Pas de stand eventueel aan.

(*) 11 68 D0000080376

(*) Buismodule geplaatst
6 Isolatiemat voor 3-weg mengklep
8 Servomotor voor 3-weg mengklep
11 Gietstukken voor 3-weg mengklep

▶ Plaats de buismodule erin.
▶ Plaats de vlakke afdichtingen in de wartelmoeren van de aansluitbuizen.
▶ Schroef de wartelmoeren vast op de overgangsnippels terwijl u deze tegenhoudt.
▶ Controleer de uitlijning van de buizen en functie-elementen van de pompmodule. Draai alle schroefkoppelingen aan.
Plaats de gietstukken voor de 3-weg mengklep over het mengkleplichaam en boven de pomp.
▶ Plaats de isolatiemat voor de 3-weg mengklep op het kleplichaam.
▶ Monteer de servomotor voor de 3-weg mengklep

D0000085474

Materièle schade

Om condensaatvorming te vermijden, plaatst u geen kabels in de voegnaden van de EPP-stukken.

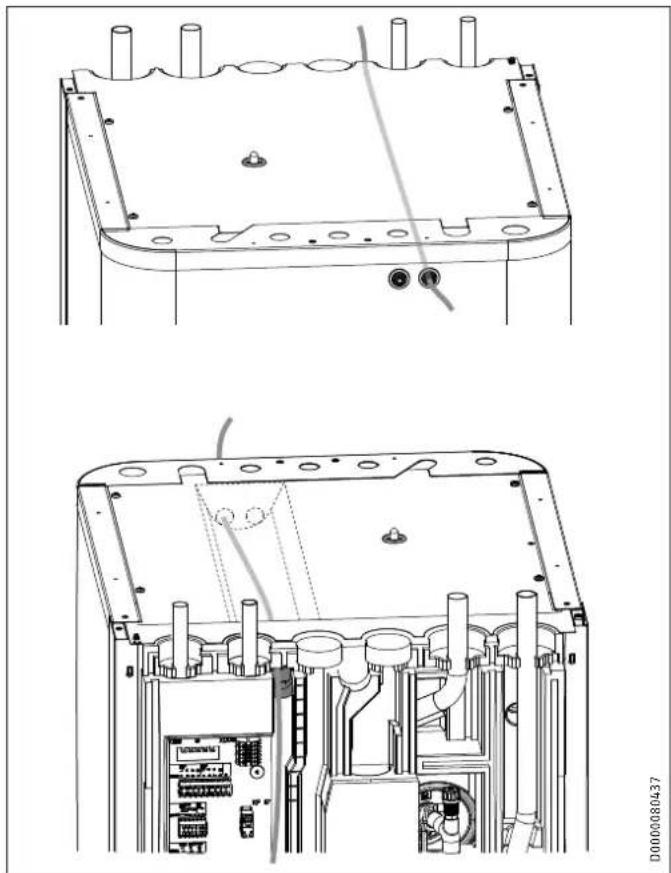

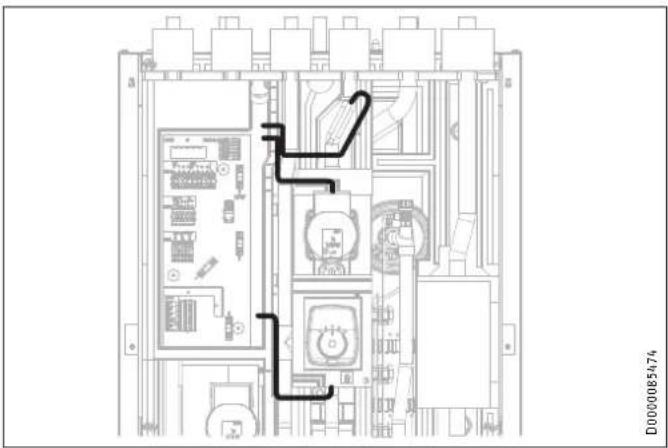

Leg de aansluitkabel van de pompmodule, zoals in de afbeelding, naar de schakelkast.
▶ Schuif de buisisolatie van bovenaf over de stompen van de aansluitbuizen.

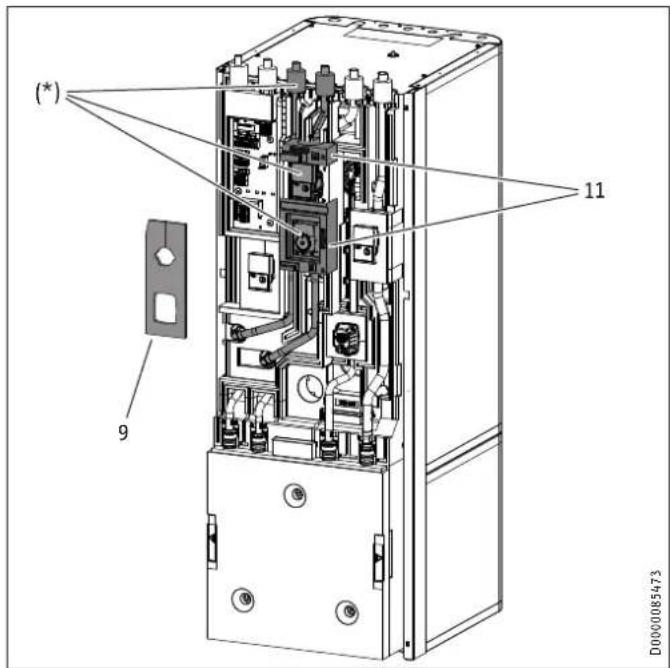

(*) 11 9 D0000085473

(*) Buismodule geplaatst
9 Isolatiemat voor 3-weg mengklep en circulatiepomp van het verwarmingscircuit
11 Gietstukken voor 3-weg mengklep
Plaats de isolatiemat aan de HKM-zijde voor de 3-weg mengklep en de circulatiepomp van het verwarmingscircuit-.

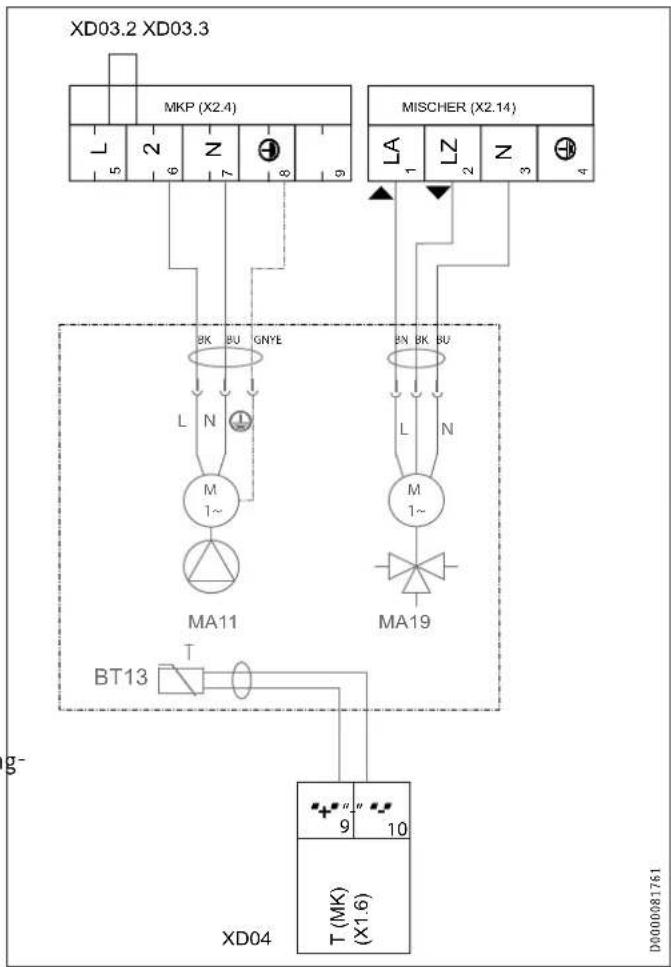

Elektrische aansluiting HSBC 3-HKM

• Sluit de circulatiepomp van het verwarmingscircuit en de 3-weg mengklep elektrisch aan (zie hoofdstuk "Installatie / Elektrische aansluiting / Stuurspanning").

10.2.3 Monteer eventueel het toebehoren Extra verwarmingselement HSBC 3-HE

WAARSCHUWING elektrische schok Ontkoppel het toestel voor het begin van de werkzaam- heden op alle polen van de netaansluiting en tap de warmwaterboiler af.

1 2 33H48 D0000080386

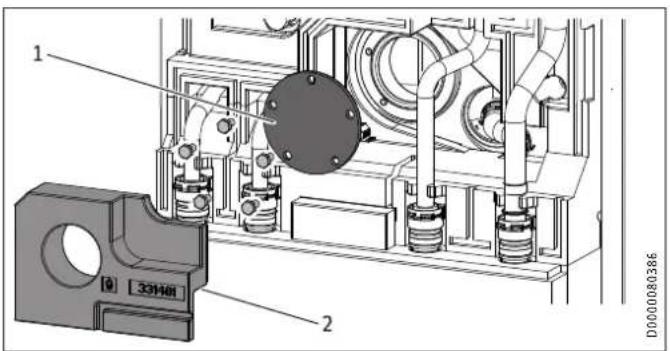

1 Blindflens
2 Isolatie-element

▶ Verwijder het isolatie-element dat voor de flensplaat ligt.
▶ Demonteer de blindflens.

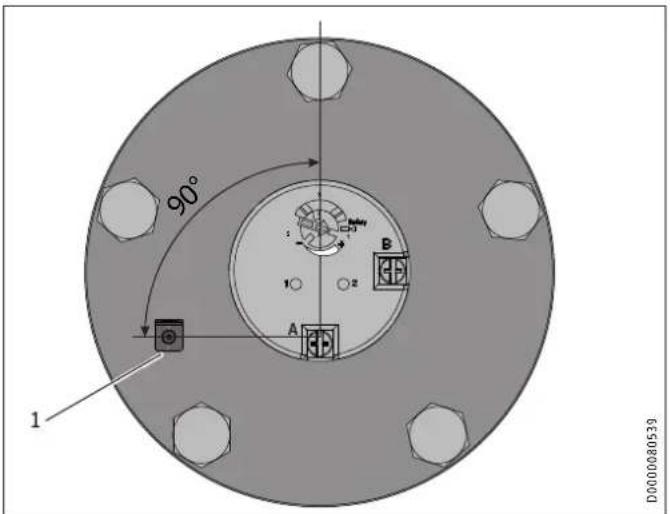

90° 1 A B D0000080539

1 Aardingscontact PE

Zet het extra verwarmingselement in de correcte inbouwpo1 sitie. Richt u daarbij op de positie van het aardingscontact.

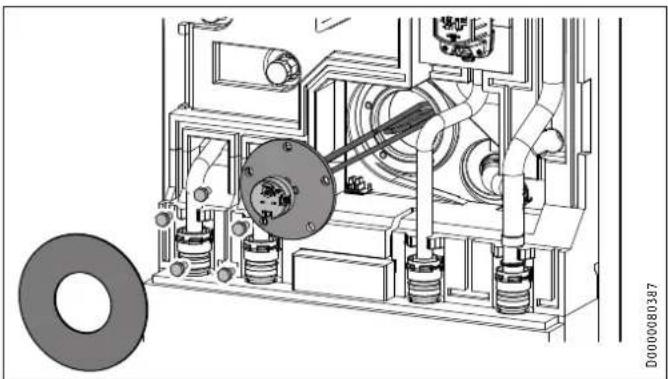

▶ Plaats de isolatiemat (meegeleverd bij het extra verwarmingselement) op de thermostaat.
Klem de isolatiemat tussen de flensplaat en de kabel.
Monteer het extra verwarmingselement. Neem daarbij het aanzetkoppel in acht (zie hoofdstuk "Installatie / Technische gegevens / Toebehoren").

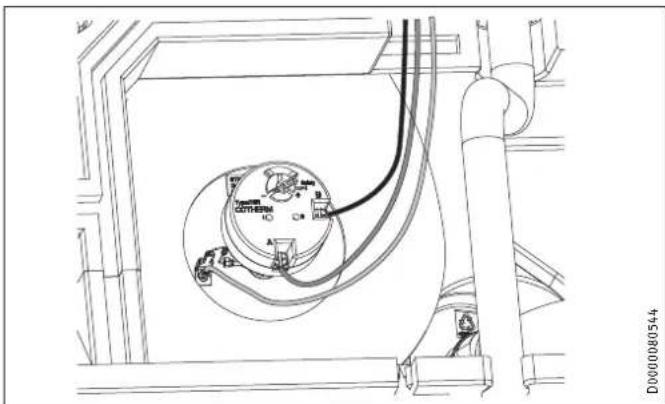

Elektrische aansluiting HSBC 3-HE

In de leveringstoestand zijn de 3 draden voor de aansluiting van het extra verwarmingselement op een voorgemonteerde aansluitklem en een aardingsschoen geklemd.

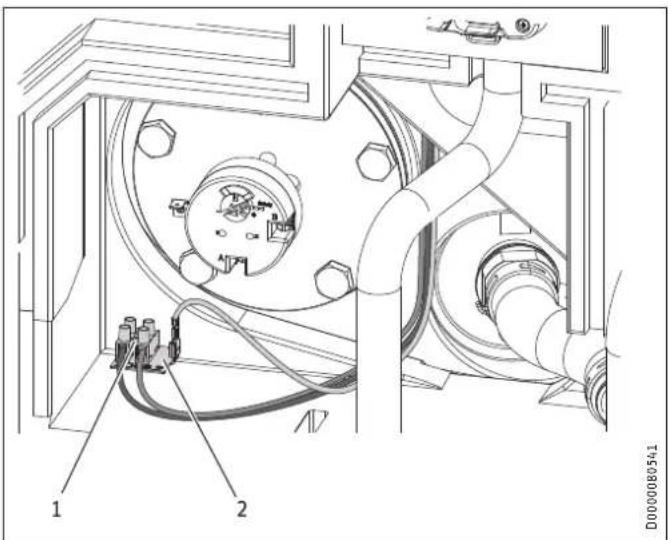

1 2 D0000080541

Aansluitklem

2 Aardingsschoen

▶ Maak de 3 draden los van de aansluitklem en de aardingsschoen.
▶ Verwijder de aansluitklem en de aardingsschoen.

▶ Sluit de 3 draden op het extra verwarmingselement aan, zoals wordt weergegeven.

A BK / BN

B BU

PE GNYE

Info

In de leveringsomvang van het extra verwarmingselement bevinden zich twee identieke schakelschemastickers om over positie "HSBC 3-HE (toebehoren X2.11)" in het elektriciteitsschema te plakken:

- aan de achterzijde van de frontbekleding

- in deze handleiding (zie hoofdstuk "Installatie / Technische gegevens / Elektriciteitsschema")

- Plak na de inbouw van het extra verwarmingselement telkens een schakelschemasticker op de betreffende posities.

▶ Sluit het extra verwarmingselement elektrisch aan (zie hoofdstuk "Installatie / Elektrische aansluiting / Extra verwarmingselement").

Instelling HSBC 3-HE

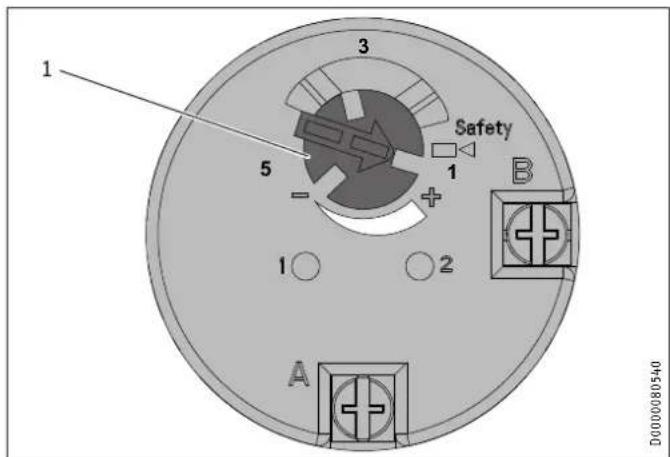

1 3 Safety 5 - + 1 2 A B D0000080540

1 Temperatuurinstelknop van het extra verwarmingselement

▶ Draai de temperatuurinstelknop tot aan de aanslag tegen de wijzers van de klok in om de maximale temperatuur (65 ± 5 °C) in te stellen.

10.2.4 Hydraulische aansluiting

Info

▶ Houd rekening met de gegevens in het hoofdstuk "Installatie / Technische gegevens / Hydraulische schakelschema's".

▶ Spoel de leidingen grondig door voordat de warmtepomp wordt aangesloten. Vreemde voorwerpen (zoals laskorrels, roest, zand, afdichtingsmateriaal) belemmeren de goede werking van de warmtepomp.
Monteer de verwarmingswater transporterende leidingen (zie hoofdstuk "Technische gegevens / Afmetingen en aansluitingen").

10.3 Drinkwateraansluiting en veiligheidsgroep

10.3.1 Veiligheidsaanwijzingen

Materièle schade

De maximaal toegelaten druk mag niet worden overschreden (zie hoofdstuk "Technische gegevens / Gegevenstabel").

Materièle schade

Het toestel dient met drukkranen gebruikt te worden.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvast staal, koper of kunststof toegestaan.

Materièle schade

Een veiligheidsventiel is vereist.

Warmwaterleiding, circulatieleiding

Als materiaal is roestvast staal, koper en kunststof toegestaan.

10.3.2 Monteer eventueel toebehoren van de buiskit

WAARSCHUWING elektrische schok Ontkoppel het toestel voor het begin van de werkzaam- heden op alle polen van de netaansluiting en tap de warmwaterboiler af.

Info

Op de volgende afbeeldingen staat buiskit RBS-SBC (zie hoofdstuk "Technische gegevens / Afmetingen en aan-sluitingen").

Ø=3mm D0000080428

Haak de houder voor de aansluitbuizen boven in het midden op het toestel.
- Gebruik de houder als boorsjabloon en boor de bevestigingsgaten voor.
Zet de houder vast met de schroeven.

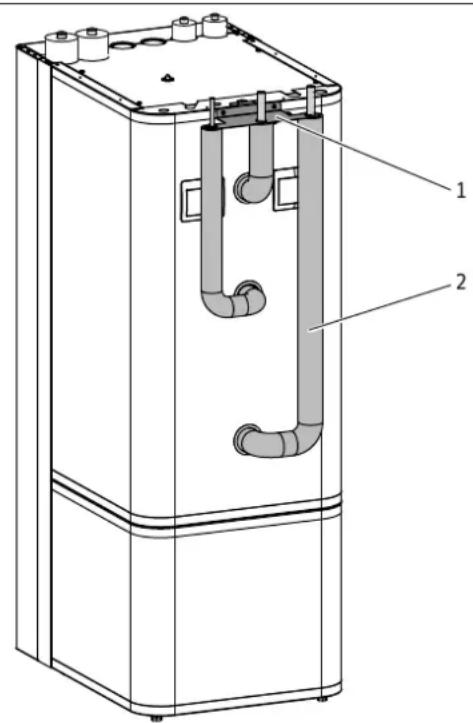

1 Houder
2 Geïsoleerde aansluitbuizen

▶ Monteer de aansluitbuizen een voor een. begin links of rechts, afhankelijk van de opstelling van het toestel.

▶ Steek de aansluitbuizen van onderaf door de houder.
▶ Schroef de aansluitingen met de wartelmoeren op het toestel.
▶ Sluit de buisleidingen van de buiskit aan op de huisinstallatie.

10.3.3 Eventueel circulatieleiding monteren

U kunt op de aansluiting "Circulatie" een circulatieleiding met externe circulatiepomp aansluiten (zie hoofdstuk "Technische gegevens / Afmetingen en aansluitingen).

▶ Verwijder het afdichtkapje van de aansluiting "Circulatie" (zie "Technische gegevens / Afmetingen en aansluitingen").
▶ Sluit de circulatieleiding aan.

10.3.4 Drinkwateraansluiting en veiligheidsgroep

▶ Spoel de buizen grondig door.
Monteer de warmwateruitloopleiding en de koudwatertoevoerleiding (zie hoofdstuk "Technische gegevens / Afmetingen en aansluitingen"). Sluit de hydraulische aansluitingen met een vlakke afdichting aan.
▶ Monteer een typegekeurd veiligheidsventiel in de koudwatertoevoerleiding. Let erop dat, afhankelijk van de voedingsdruk, eventueel ook een drukreduceerventiel moet worden geplaatst.
- Dimensioner de afvoerleiding zodanig dat het water bij volledig geopend veiligheidsventiel ongehinderd kan wegstromen.
▶ De uitloopopening van het veiligheidsventiel moet geope blijven naar de atmosfeer.
Leg de afvoerleiding van het veiligheidsventiel met een continu verval naar de afvoer.

10.4 Installatie vullen

Watertoestand verwarmingscircuit

Voordat de installatie gevuld wordt, moet er een analyse van het vulwater voorhanden zijn. Deze analyse kan bijvoorbeeld opgevraagd worden bij de bevoegde watermaatschappij.

Om schade door steenvorming te voorkomen, moet het vulwater eventueel voorbehandeld worden (ontharding of ontzouting). De in het hoofdstuk "Technische gegevens / Gegevenstabel" vermelde grenswaarden voor het vulwater moeten absoluut nageleefd worden.

▶ Controleer de grenswaarden 8-12 weken na de ingebruikname en tijdens het jaarlijkse onderhoud van de installatie.

Info

Bij een geleidbaarheid van >1000 μS/cm is waterbehandeling door ontzouting beter geschikt om corrosie te vermijden.

Info

Wanneer u het vulwater behandelt met inhibitoren of additieven, gelden dezelfde grenswaarden als bij ont-zouting.

Info

Geschikte toestellen voor ontharden en voor het vullen en spoelen van verwarmingsinstallaties zijn via de vakhandel verkrijgbaar.

Materièle schade

Schakel de installatie niet elektrisch in voordat deze is gevuld.

10.4.1 Verwarmingsinstallatie vullen

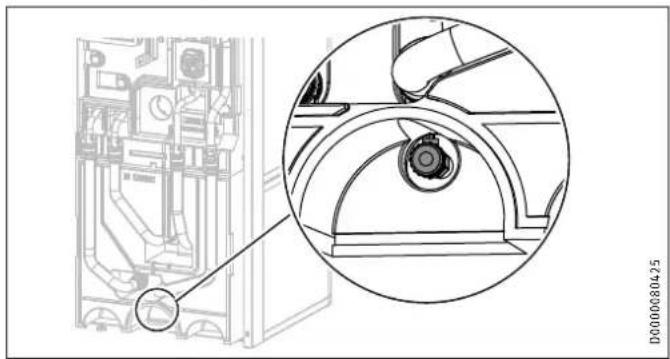

▶ Vul de verwarmingsinstallatie via de aftapkraan.
▶ Ontlucht het leidingsysteem.

10.4.2 Warmwaterboiler vullen

▶ Vul de warmwaterboiler via de aansluiting "Koudwatertoevoer".
▶ Open alle na het toestel geplaatste aftapkranen totdat het toestel gevuld is en het leidingnet luchtvrij is.
▶ Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens / Gegevenstabel"). Reduceer zo nodig het doorstroomvolume op de smoring van de veiligheidsgroep.

▶ Voer een dichtheidscontrole uit.
▶ Test het veiligheidsventiel.

10.5 Toestel ontluchten

1 Ontluchtingsventiel
2 Ontluchtingsslang
3 Slangbevestiging

Maak de ontluchtingsslang uit de slangbevestiging los.
- Hang het vrije uiteinde van de ontluchtingsslang in een opvangbak.

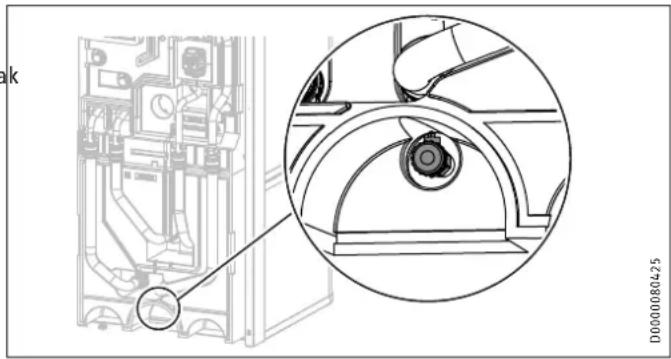

▶ Open het ontluchtingsventiel om te ontluchten.
▶ Sluit na het ontluchten het ontluchtingsventiel.
▶ Bevestig de ontluchtingsslang.

11. Elektrische aansluiting

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

Scheid alle polen van het toestel van de netaansluiting voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok

Aansluiting op het elektriciteitsnet is alleen als vaste aansluiting mogelijk. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van de netvoeding kunnen worden losgekoppeld. Aan deze vereiste wordt voldaan met schakelautomaten, vermogensschakelaars, zekeringen, enz.

Materièle schade

Beveilig de stroomcircuits voor het toestel en de sturing afzonderlijk.

Materièle schade

Houd rekening met de specificaties op het typeplaatje. De aangegeven spanning moet overeenkomen met de netspanning.

Info

Er kunnen lekstromen tot 5 mA optreden.

Info

De verklaring van goedkeuring van de bevoegde energiemaatschappij moet beschikbaar zijn om het toestel te kunnen aansluiten.

De aansluitkast van het toestel bevindt zich achter de frontbekleding (zie hoofdstuk "Voorbereidingen / Transport en oplevering / Frontbekleding demonteren/monteren").

▶ Steek alle netaansluit- en sensorkabels door de kabeldoorvoer in het toestel.
- Sluit de netaansluit- en sensorkabels aan overeenkomstig de volgende gegevens.

Het is uit het oogpunt van de beveiliging verplicht de volgende kabeldoorsnedes te installeren:

Zekering Toewijzing Kabeldiameter

B 16 A Sturing 1,5 mm²

11.1 Stuurspanning

Materièle schade

▶ Sluit aan de pompaansluitingen alleen energiezuinige circulatiepompen aan die door ons goedgekeurd zijn.

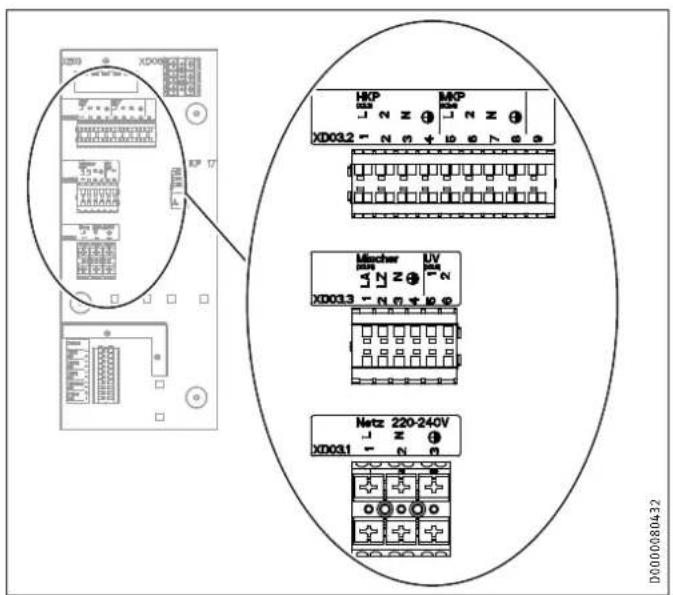

XD032 MHP XD032 MHP XD032 Mischler XD033 Mischler XD033 Mischler XD031 Mertz 220-240V XD031 D000080432

XD03.1 Aansluitklem besturing

XD03.2 Aansluitklem besturing

XD03.3 Aansluitklem besturing

XE03 Aardingsklem besturing

XD03.1 Aansluitklem besturing

Stroomnet220-240 V

Netwerk-bufferlaadpomp

XD03.2 Aansluitklem besturing

HKP Circulatiepomp verwarmingscircuit
MKP	Mengklepcircuitpomp verwarmingscircuit 2

Info

Aan de aansluitklemmen XD03.2 HKP/MKP kunt u door het verwijderen van de brug tussen L en 2 een temperatuurbewaking voor de vloerverwarming installeren.

XD03.3 Aansluitklem besturing

Mengklep	Mengklep servomotor verwarmingscircuit 2
UV	Omschakelklep verwarming/WW

11.2 Veiligheidslaagspanning

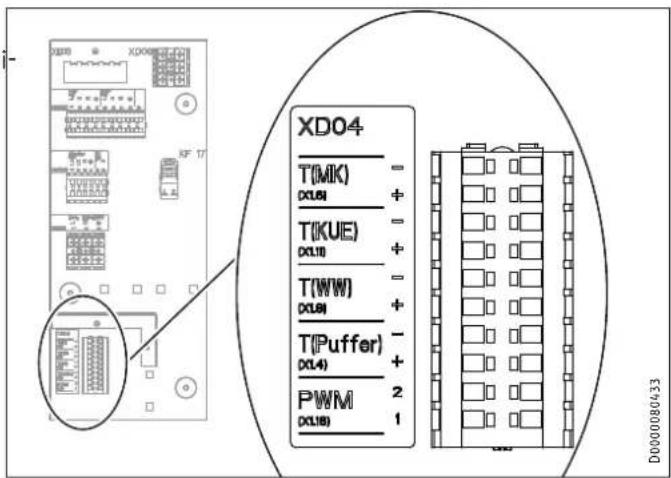

XD08 XD00 XF 17 XDO4 T(MK) DXLB T(KUE) DXLB T(WW) DXLB T(Puffer) DXL4 PWM DXLB 2 1 D0000080433

XD04	Aansluitklem veiligheidslaagspanning
	T(MK)	Temperatuursensor mengklepcircuit bij HSBC 3-HKM (optioneel)
	T(KUE)	Temperatuursensor bij oppervlaktekoeling (optioneel)
	T(WW)	Temperatuursensor warm water
	T(Puffer)	Temperatuursensor buffervat
	PWM	Aansturing WPM

Aansturing WPM via PWM-signaal

▶ Houd rekening met de gegevens in de bedienings- en installatiehandleiding van de warmtepompmanager WPM.

11.3 Netaansluiting extra verwarmingselement

Info

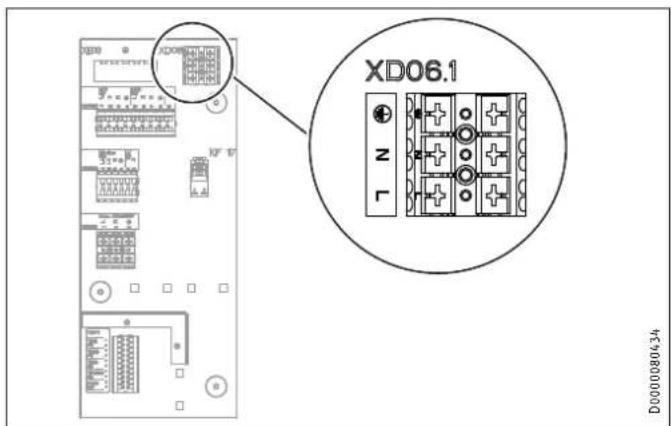

De "aansluitklem verwarming" (XD06.1) kan alleen bij de inbouw van het optionele extra verwarmingselement HSBC 3-HE bezet worden.

XD06.1 D0000080634

XD06.1 Aansluitklem verwarming (toebehoren HSBC 3-HE)

11.4 Sensormontage

Info

Bij de toestelcombinatie HSBC 300 L cool met WPF / WPF cool is een verwisseling van de temperatuursensor vereist.

- Gebruik de PTC-temperatuursensor die bij de warm-tepomp is meegeleverd.

D000082327D0000080287

11.4.1 Eventueel toebehoren temperatuursensor bij koeling

Bij koeling is de montage van een als toebehoren verkrijgbare temperatuursensor vereist.

▶ Demonteer de frontbekleding (zie hoofdstuk "Voorbereidingen / Transport en oplevering / Frontbekleding demonteren / monteren").

Leg de sensorkabel in de daartoe voorziene geleidingsgroef in het isolatie-element.
▶ Sluit de temperatuursensor aan op T(KUE) van de aansluit-klem XD04 van het toestel.

12. Ingebruikname

Voor de ingebruikname kunt u een beroep doen op onze klantenservice (tegen betaling).

Als u het toestel commercieel gebruikt, dient u voor de ingebruikname rekening te houden met de eventuele voorschriften van de bedrijfsveiligheidsverordening. Meer informatie hieromtrent vindt u bij de bevoegde toezichthoudende instantie (in Duitsland is dat bijv. TÜV).

12.1 Circulatiepompen Wilo-Para .../Sc

Lichtindicatoren (leds)

	Meldingsindicator:Led licht groen op in normaal bedrijfLed licht op/knippert bij storing
	Weergave van de geselecteerde regelingswijze p-v, p-c en constant toerental
	Weergave van de geselecteerde karakteristiek (I, II, III)binnen de regelingswijze
	Weergavecombinaties van de leds tijdens de ontluchtingsfunctie, handmatige herstart en toetsvergrendeling

Bedieningstoets

Indrukken

Regelingswijze selecteren

Selectie van de karakteristiek (I, II, III) binnen de regelingswijze

Lang indrukken

Ontluchtingsfunctie activeren (3 seconden indrukken) Handmatige herstart (5 seconden indrukken)

Toetsen vergrendelen/ontgrendelen (8 seconden indrukken)

Regelingswijzen en functies

Drukverschil variabel p-v (I, II, III)	Aanbeveling bij tweebuis-verwarmingssystemen met radiatoren voor de reductie van stromingsgeluiden aan thermostatische kranen
	De pomp vermindert de opvoerhoogte bij dalende volumestroom in het leidingnet naar de helft.Besparing van elektrische energie door aanpassing van de opvoerhoogte aan de benodigde volumestroom en lagere stromingssnelheden.Drie voorgedefinieerde karakteristieken (I, II, III) om uit te kiezen.
Drukverschil constante p-c (I, II, III)	Aanbeveling bij vloerverwarmingen of bij ruim ge-dimensioneerde buisleidingen of alle toepassingen zonder veranderlijke buisnetkarakteristiek (bijv. boiler-laadpompen) en éénbuis-verwarmingssystemen met radiatoren
	De regeling houdt de ingestelde opvoerhoogte constant, onafhankelijk van de gevraagde volumestroom.Drie voorgedefinieerde karakteristieken (I, II, III) om uit te kiezen.

Constant toerental (I, II, III)

Aanbeveling bij installaties met onveranderlijke instal- latieweerstand die een constante volumestroom nodig hebben.

De pomp draait in drie voorgedefinieerde vaste toerentalstanden (I, II, III).

Info

Fabrieksinstelling: Constant toerental, Karakteristiek III

Ontluchten

3 10mm

Installatie vakkundig vullen en ontluchten

Als de pomp niet automatisch ontlucht:

Ontluchtingsfunctie met de bedieningstoets activeren, 3 seconden indrukken, dan loslaten.

Ontluchtingsfunctie start (duurt 10 minuten).

De bovenste en onderste led-rijen knipperen afwisselend in secondeninterval.

Om af te breken, de bedieningstoets 3 seconden indrukken.

Info

Na het ontluchten toont de led-indicator de voordien ingestelde waarden van de pomp.

Regelingswijzen instellen

Regelingswijze selecteren

De led-selectie van de regelingswijzen en van de bijbehorende karakteristieken gebeurt met de wijzers van de klok mee.

Bedieningstoets kort (ca. 1 seconde) indrukken.

Leds tonen de momenteel ingestelde regelingswijze en karakteristiek (zie volgende tabel).

(*) Wanneer de negende keer op de toets wordt gedrukt, is de basisinstelling (constant toerental, karakteristiek III) weer bereikt.

Bedie-ningstoets	LED-indicator	Regelmodus	Karakteristiek
1x		Constant toerental	II
2x		Constant toerental	I
3x		Drukverschil variabel Δp-v	III
4x		Drukverschil variabel Δp-v	II
5x		Drukverschil variabel Δp-v	I
6x		Drukverschil constant Δp-c	III
7x		Drukverschil constant Δp-c	II
Bedie- ningstoets	LED-indicator	Regelmodus Karakte-	ristiek
8x		Drukverschil constant Δp-c	I
*gX		Constant toerental	III

12.2 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
▶ Wijs de gebruiker op mogelijk gevaar.
▶ Overhandig hem deze handleiding.

13. Buitendienststelling

Materièle schade

Houd rekening met de temperatuurgrenzen en het minimale circulatievolume aan de warmteafgiftezijde (zie hoofdstuk "Technische gegevens / Gegevenstabel").

Materièle schade

Tap bij volledig uitgeschakelde warmtepomp en in geval van vorstgevaar de installatie af (zie hoofdstuk "Onderhoud / Warmwaterboiler aftappen").

▶ Wanneer de installatie buiten werking wordt gesteld, zet de warmtepompmanager dan op stand-by, zodat de veiligheids-functies ter bescherming van de installatie (bijv. vorstbescherming) actief blijven.

14. Onderhoud

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

WAARSCHUWING elektrische schok Koppel alle polen van het toestel los van de netspanning voordat u met de werkzaamheden begint.

Buffervat aftappen

VOORZICHTIG verbranding Tijdens het aftappen kan er heet water uit het toestel lopen.

▶ Sluit de afsluitklep in de koudwatertoevoerleiding.
▶ Open de warmwaterafsluiters van alle aftappunten.
Tap de warmwaterboiler af via de aansluiting Koudwatertoevoer".

Warmwaterboiler reinigen en ontkalken

Materiële schade Gebruik geen ontkalkingspomp en geen ontkalkingsmiddelen om het boilervat te reinigen.

▶ Reinig het toestel via de revisieopening.

Zie voor het aanhaalkoppel van de flensschroeven het hoofdstuk "Technische gegevens / Afmetingen en aansluitingen".

Signaalanode vervangen

▶ Vervang de signaalanode als deze is versleten.

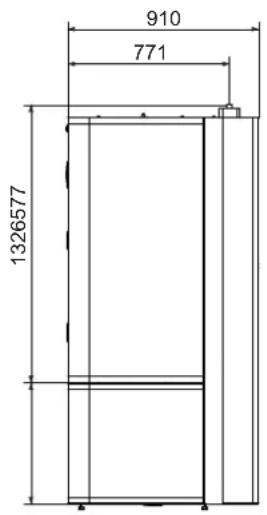

15.1 Afmetingen en aansluitingen

1904 1848 10-20 e01 e02 e01 e02

910 771 1326577

686 450 b01 343 c06 c10 1590 1360 c01 820

93 193 493 593

D0000077428

HSBC 300 cool HSBC 300 L cool
b01	Doorvoer elektr.kabels
c01	Koudwatertoevoer	Buitendraad		G 1	G 1
c06	Warmwateruitloop	Buitendraad		G 1	G 1
c10	Circulatie	Buitendraad		G 1/2	G 1/2
d01	WP-aanvoer	Diameter	mm	28	28
d02	WP-retour	Diameter	mm	28	28
e01	Verwarming aanvoer	Diameter	mm	22	22
e02	Verwarming retour	Diameter	mm	22	22

Overige afmetingen en aansluitingen

i18 h16 h17 i01 h08 h53 D000080435

HSBC 300 cool HSBC 300 L cool
h08	Sensor WP-koelen optioneel	Diameter	mm	9,5	9,5
h16	Voeler warm water	Diameter	mm	9,5	9,5
h17	Voeler warm water optioneel	Diameter	mm	9,5	9,5
h53	Sensor verwarming	Diameter	mm	9,5	9,5
i01	Flens	Buitendiameter	mm	140	140
		Aanhaalkoppel	Nm	45	45
i18	Veiligheidsanode	Binnendraad		G 1 1/4	G 1 1/4

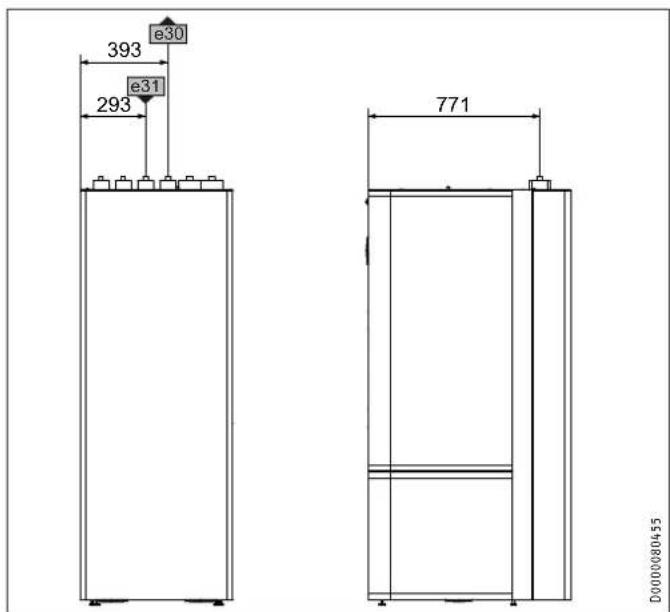

15.1.1 Toebehoren HSBC 3-HKM

393 e30 e31 293 771 D0000080455

15.1.2 Toebehoren RBS-SBC

c10 504 c06 343 c01 183 1035 999 D0000080456

HSBC 3-HKM		RBS-SBC
c01	Koudwatertoevoer	Diameter	mm	22	22
c06	Warmwateruitloop	Diameter	mm	22	22
c10	Circulatie	Diameter	mm	12	12
e30	Aanvoer verw. gemengd	Diameter	mm	22	22
e31	Retour verw. gemengd	Diameter	mm	22	22

15.2 Schakelschema

BT06 Temperatuursensor WP buffervat

BT20 Temperatuursensor WW-boiler

BT13 Temperatuursensor WP-aanvoer HK2 (toebehoren HSBC 3-HKM)

MA10 Motor pomp verwarmingscircuit

MA11 Motor pomp verwarmingscircuit 2

MA14 Motor bufferlaadpomp (niet aanwezig bij HSBC 300 L cool en TSBC 300 L plus)

MA15 Motor omschakelklep verwarming WW

MA19 Motor mengklep verwarmingscircuit 2

XD04 Aansluitklem laagspanning

XD06.1 Aansluitklem verwarming (toebehoren HSBC 3-HE)

XD06.2 Aansluitklem verwarming (toebehoren HSBC 3-HE)

XD03.1 Aansluitklem besturing (netwerk-bufferlaadpomp)

XD03.2 Aansluitklem besturing (verwarmingscircuitpomp, pomp verwarmingscircuit 2)

XD03.3 Aansluitklem besturing (mengklep verwarmingscircuit 2, omschakelklep)

KF17 Relais omschakelklep warmtebron

XE03 Aardingsklem besturing

15.4 Gegevens over het energieverbruik

Productgegevensblad: Warmwaterboiler volgens verordening (EU) nr. 812/2013

HSBC 300 cool HSBC 300 L cool
236686 238826
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON
Omschrijving		HSBC 300 cool	HSBC 300 L cool
Energierendementsklasse		B	B
Stilstandsverliezen	W	61	61
Boilervolume	I	291	291

15.5 Gegevenstabel

		HSBC 300 cool	HSBC 300 L cool
		236686	238826
Hydraulische gegevens
Nominale inhoud warmwaterboiler	l	270	270
Nominale inhoud buffervat	l	100	100
Oppervlakte warmtewisselaar	m^2	3,3	3,3
Inhoud warmtewisselaar	l	21	21
Extern beschikbaar drukverschil circulatiepomp warmtepomp bij 1,0 m^3/h	hPa	656
Extern beschikbaar drukverschil circulatiepomp warmtepomp bij 1,5 m^3/h	hPa	527
Extern beschikbaar drukverschil circulatiepomp warmtepomp bij 2,0 m^3/h	hPa	210
Extern beschikbaar drukverschil circulatiepomp verwarmingscircuit 1 bij 1,0 m^3/h	hPa	725	725
Extern beschikbaar drukverschil circulatiepomp verwarmingscircuit 1 bij 1,5 m^3/h	hPa	663	663
Extern beschikbaar drukverschil circulatiepomp verwarmingscircuit 1 bij 2,0 m^3/h	hPa	444	444
Extern beschikbaar drukverschil circulatiepomp verwarmingscircuit 2 (optioneel) bij 1,0 m^3/h	hPa	665	665
Extern beschikbaar drukverschil circulatiepomp verwarmingscircuit 2 (optioneel) bij 1,5 m^3/h	hPa	518	518
Extern beschikbaar drukverschil circulatiepomp verwarmingscircuit 2 (optioneel) bij 2,0 m^3/h	hPa	189	189
Werkingsgebied
Max. toegelaten druk warmwaterboiler	MPa	1,0	1,0
Testdruk warmwaterboiler	MPa	1,5	1,5
Max. doorstroomvolume	l/min	25	25
Max. toegelaten druk buffervat	MPa	0,3	0,3
Testdruk buffervat	MPa	0,45	0,45
Max. toegelaten temperatuur	°C	85	85
Max. toegelaten temperatuur primaire zijde	°C	75	75
Aanvraag cv-waterkwaliteit
Waterhardheid	°dH	≤3	≤3
pH-waarde (met aluminium verbindingen)		8,0-8,5	8,0-8,5
pH-waarde (zonder aluminium verbindingen)		8,0-10,0	8,0-10,0
Geleidbaarheid (ontharden)	μS/cm	<1000	<1000
Geleidbaarheid (ontzouten)	μS/cm	20-100	20-100
Chloride	mg/l	<30	<30
Zuurstof 8-12 weken na vulling (ontharden)	mg/l	<0,02	<0,02
Zuurstof 8-12 weken na vulling (ontzouten)	mg/l	<0,1	<0,1
Verbruikswaarden
Verbruik laadpomp max.	W	60
Max. verbruik circulatiepomp verwarmingszijde	W	60	60
Energiegegevens
Energieverbruik in stand-by/24 uur bij 65 ^	kWh	1,5	1,5
Energierendementsklasse		B	B
Elektrische gegevens
Frequentie	Hz	50	50
Uitvoeringen
Beschermingsgraad (IP)		IP20	IP20
Afmetingen
Hoogte	mm	1918	1918
Breedte	mm	680	680
Diepte	mm	910	910
Kantelmaat	mm	2123	2123
Gewichten
Gevuld gewicht	kg	641	639
Leeg gewicht	kg	250	248

Overige gegevens

HSBC 300 cool HSBC 300 L cool
236686 238826
Maximale opstelhoogte m 2000	2000

15.6 Toebehoren

Buiskit RBS-SBC

		RBS-SBC
		238827
Aansluitingen
Aansluiting koud water	mm	22
Aansluiting warm water	mm	22
Aansluiting circulatieleiding	mm	12
Uitvoeringen
Geschikt voor		...SBC 300 cool / plus en 300 L cool / plus

Pompmodule HSBC 3-HKM

		HSBC 3-HKM
		238825
Aansluitingen
Aansluiting verwarmingscircuit	mm	22

Extra verwarmingselement HSBC 3-HE

		HSBC 3-HE
		200025
Elektrische gegevens
Aansluitvermögen ~ 230 V	kW	2
Nominale spanning	V	230
Fasen		1/N/PE
Frequentie	Hz	50
Werkingsgebied
Temperatuurinstelbereik	°C	35~65
Max. toegelaten druk	MPa	1,0
Minimumdiameter boiler	mm	500
Minimuminhoud boiler	l	150
Afmetingen
Buitendiameter flens	mm	140
Dompeldiepte	mm	480
Aanhaalkoppel	Nm	45
Gewichten
Gewicht	kg	2

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

AVVERTENZE SPECIALI

USO
