GEBRUIKSAANWIJZING CNS 200 Trend STIEBEL ELTRON

ment à la réglementation nationale.www.stiebel-eltron.com CNS Trend | CNS Trend U | 41 NEDERLANDS INHOUD | BzONDeRe INfO BzONDeRe INfO - Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is. - Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voor- waarde hiervoor is dat het toestel gemonteerd is, zoals beschreven. 3- tot 7-jarige kinderen mogen niet de stekker in het stopcontact ste- ken en mogen het toestel niet regelen. - Het toestel kan door kinderen vanaf 8jaar, alsmede door personen met fysieke, zintuig- lijke of geestelijke beperkingen of met een ge- brek aan ervaring en kennis gebruikt worden wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel getraind zijn en de ge- varen die daaruit ontstaan, begrepen hebben. - Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reini- ging of gebruikersonderhoud uitvoeren. - Delen van het toestel kunnen zeer heet wor- den en brandwonden veroorzaken. Als er kin- deren en hulpbehoevenden aanwezig zijn, is extra voorzichtigheid geboden. - Dek het toestel niet af om oververhitting van het toestel te vermijden. - Plaats het toestel niet direct onder een stopcontact. - Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3mm op alle polen van de netaansluiting kunnen worden losgekoppeld. BIJZONDERE INFO BEDIENING

1. Algemene aanwijzingen 42

1.1 Veiligheidsaanwijzingen 42

1.2 Andere aandachtspunten in deze documentatie 42

1.3 Info op het toestel 42

2.2 Algemene veiligheidsaanwijzingen 43

3. Toestelbeschrijving 43

4.2 Het toestel in- en uitschakelen 44

6. Reiniging, verzorging en onderhoud 47

8.1 Algemene veiligheidsaanwijzingen 48

8.2 Voorschriften, normen en bepalingen48

9. Toestelbeschrijving 48

9.1 Inhoud van het pakket 48

10.1 Montageplaats 48

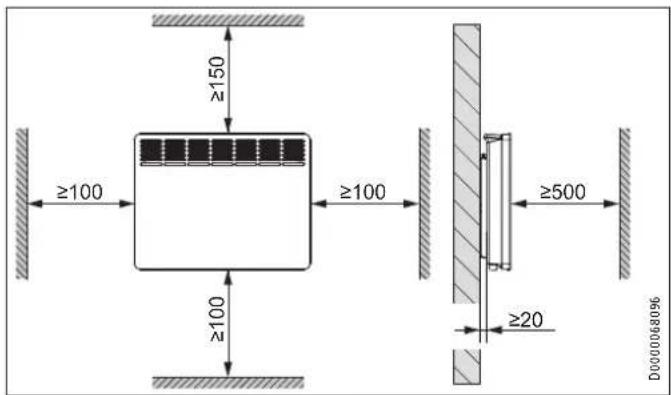

10.2 Minimumafstanden 48

10.3 Montage van de wandhouder 49

10.4 Montage van het toestel 49

10.5 Demontage van het toestel 49

10.6 Elektrische aansluiting 50

11. Ingebruikname 51

12. Storingen verhelpen 51

13. Overdracht van het toestel 51

14. Technische gegevens 51

14.1 Afmetingen en aansluitingen 51

14.2 Gegevens over het energieverbruik 52

Algemene aanwzingen 42 | CNS Trend | CNS Trend U www.stiebel-eltron.com - De stroomkabel mag bij beschadiging of ver- vanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is. - Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage". BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere aanwijzingen" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en de installateur.Het hoofdstuk "Installatie" is bedoeld voor de installateur. Info Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.Overhandig de handleiding zo nodig aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw veiligheidsaanwijzingen

TREFWOORD soort gevaarHier staan mogelijke gevolgen wanneer de veiligheids-voorschriften worden genegeerd.f Hier staan maatregelen om gevaren te voorkomen.1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranding(verbranding, verschroeiing) 1.1.3 TrefwoordenTREFWOORD Betekenis GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wan- neer deze niet in acht worden genomen. WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlij- den, wanneer deze niet in acht worden genomen. VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info Algemene aanwijzingen worden aangeduid met het hier-naast afgebeelde symbool.f Lees de aanwijzingen grondig door.Symbool Betekenis

Materiële schade(toestel-, gevolg-, milieuschade)

Het toestel afdanken f Dit symbool geeft aan dat u iets moet doen. De vereiste han-delingen worden stap voor stap beschreven.

1.3 Info op het toestel

Toestel niet afdekken

Info Tenzij anders vermeld, worden alle afmetingen in milli-meters aangegeven.

2.1 Reglementair gebruik

Het toestel is bestemd voor de opwarming van woonruimten.Het toestel is bestemd voor gebruik in een huishoudelijke omge-ving. Het kan op een veilige manier bediend worden door onge-schoolde personen. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op de-zelfde wijze gebruikt wordt.Elk ander gebruik dat verder gaat dan wat hier wordt omschreven, geldt als niet-reglementair. Onder reglementair gebruik valt ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.BEDIENING Toestelbeschrving www.stiebel-eltron.com CNS Trend | CNS Trend U | 43NEDERLANDS

2.2 Algemene veiligheidsaanwijzingen

WAARSCHUWING letsel - Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is. - Het toestel kan door kinderen van 3 tot 7 jaar wor-den in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel gemonteerd is, zoals beschreven. 3- tot 7-jarige kinderen mogen niet de stekker in het stopcontact steken en mogen het toestel niet regelen. - Het toestel kan door kinderen vanaf 8jaar, alsmede door personen met fysieke, zintuiglijke of geestelij-ke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel getraind zijn en de gevaren die daaruit ontstaan, begrepen hebben. - Kinderen mogen niet met het toestel spelen. Kinde- ren mogen zonder toezicht geen reiniging of gebrui-kersonderhoud uitvoeren.

WAARSCHUWING letselIn gesloten ruimten kunnen snel hoge temperaturen ontstaan. Wanneer het toestel in een kleine ruimte in werking wordt gesteld en de daar aanwezige personen niet zelfstandig het toestel kunnen regelen of de ruimte kunnen verlaten, moet worden gezorgd voor voortdu-rend toezicht. WAARSCHUWING verbrandingGebruik het toestel niet ... - Wanneer de afstand tot naastliggende voorwerpen of overige brandbare materialen kleiner is dan de minimaal voorgeschreven afstand. - In ruimten waar door chemicaliën, stof, gassen of dampen gevaar voor brand of explosies bestaat. Ventileer de ruimte voldoende voordat deze wordt verwarmd. - in de onmiddellijke omgeving van leidingen of con- tainers met brandbare of explosieve stoffen. - Wanneer een toestelmodule is beschadigd, het toe- stel is gevallen of er reeds een storing is. WAARSCHUWING verbranding - Leg geen brandbare, ontvlambare of warmte-isole-rende voorwerpen of stoffen op het toestel of in de onmiddellijke omgeving van het toestel. - Let erop dat luchttoevoer en -afvoer niet geblok- keerd worden. - Steek geen voorwerpen tussen het toestel en de wand. WAARSCHUWING verbrandingHet toestel is niet geschikt voor gebruik als staand toe-stel. Gebruik het toestel uitsluitend met de meegeleverde wandhouder (zie hoofdstuk "Installatie/montage"). VOORZICHTIG verbrandingDelen van het toestel kunnen zeer heet worden en brand-wonden veroorzaken. Als er kinderen en hulpbehoeven-den aanwezig zijn, is extra voorzichtigheid geboden. WAARSCHUWING oververhittingDek het toestel niet af om oververhitting van het toestel te vermijden.

Materiële schade - Let erop dat de aansluitkabel niet tegen het toestel ligt. - Gebruik het toestel niet als trapje. - Gebruik het toestel niet in de openlucht.

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel is een elektrisch convectieverwarmingstoestel voor wandmontage.Het toestel is bijv. geschikt als volledige verwarming of als ver-warming voor het tussenseizoen of aanvullende verwarming in kleine ruimten.De lucht in het toestel wordt door een verwarmingselement ver-warmd en treedt via natuurlijke convectie aan de bovenzijde door de luchtafvoer naar buiten. Door de luchttoevoer aan de onderzij-de van het toestel stroomt koele lucht het toestel in.Wanneer de ingestelde kamertemperatuur bereikt is, wordt deze temperatuur aangehouden door herhaaldelijk op te warmen.

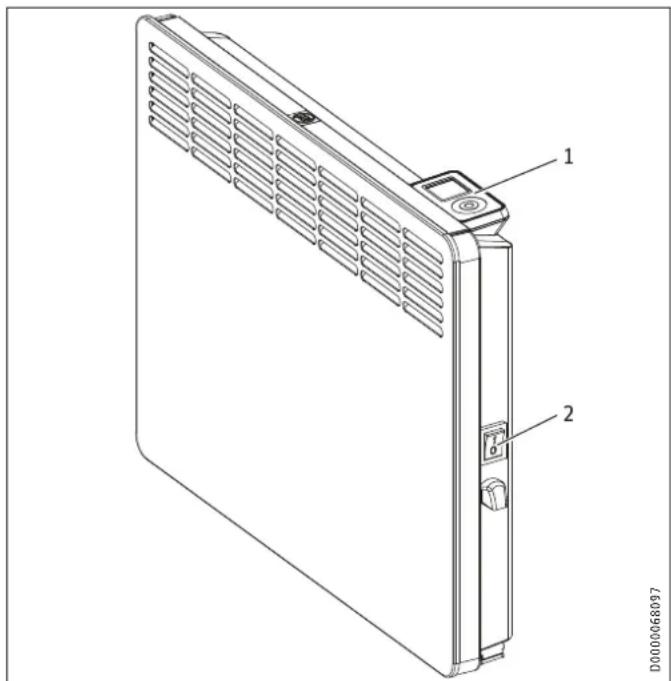

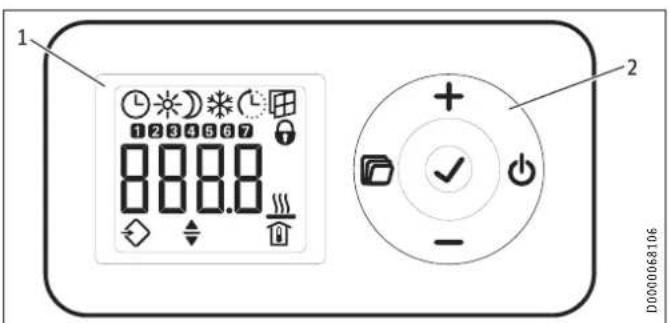

De bedieningseenheid bevindt zich rechtsboven op het toestel. D0000068106

Toets Omschrijving Beschrijving

Toets "Stand-by" Bedieningseenheid inschakelen; bedieningseenheid en verwarmingstoestel in stand-bywerking plaatsen

Toets "OK" Selectie; Instellingen bevestigen

Toets "Menu" Menu oproepen en verlaten

Toets "+" Menuopties oproepen; instellingen wijzigen Toets "–" Menuopties oproepen; instellingen wijzigen

Als gedurende 20seconden geen bediening wordt uitgevoerd, schakelt de achtergrondverlichting uit. Door op een willekeurige toets te drukken, wordt de achtergrondverlichting weer ingescha- keld. Symbolen Symbool Beschrijving Tijdsaanduiding: Weergave van de actuele tijd of van een geprogrammeerd start- tijdstip

Timerwerking: Het toestel warmt op overeenkomstig het geactiveerde klokpro- gramma.

Comfortwerking: Het toestel houdt de ingestelde comforttemperatuur aan. Standaardwaarde: 21,0°C. Gebruik deze instelling voor comforta- bele kamertemperaturen als u aanwezig bent.

Verlaagde werking: Het toestel houdt de ingestelde verlaagde temperatuur aan. Standaardwaarde: 18,0°C. Gebruik deze instelling bijv. 'snachts of wanneer u gedurende enkele uren afwezig bent.

Vorstbescherming: Wanneer de gevraagde kamertemperatuur wordt ingesteld op 7,0°C, wordt het vorstbeschermingssymbool weergegeven. Gebruik deze instelling om een niet-gebruikte ruimte te bescher- men tegen vorstschade. Symbool Beschrijving

Adaptieve start: In timerwerking worden de schakeltijden van het verwarmings- toestel dusdanig aangepast dat de ingestelde kamertemperatuur reeds op het geprogrammeerde starttijdstip wordt bereikt. Voorwaarde: De functie "Adaptieve start" is ingeschakeld (zie hoofdstuk “Instellingen/basismenu).

Venster-open-herkenning: Om nodeloos energieverbruik tijdens het ventileren te vermijden, schakelt het toestel bij geopend venster automatisch gedurende een uur naar vorstbescherming. Het symbool "Venster-open-her- kenning" knippert. U kunt de vorstbeschermingswerking na het ventileren handmatig beëindigen met de toets "+". Het toestel warmt weer op naar de ingestelde kamertemperatuur. Voorwaarde: De venster-open-herkenning is ingeschakeld (zie hoofdstuk “Instellingen/basismenu).

Bedieningsblokkering: Om het bedieningspaneel te vergrendelen of te ontgrendelen, houdt u de toetsen "+" en "–" gedurende 5seconden tegelijkertijd ingedrukt.

Verwarming actief: Het toestel verwarmt om de ingestelde kamertemperatuur aan te houden.

Weergave kamertemperatuur

Parameter bewerkbaar: De weergegeven parameter kan worden gewijzigd met de toetsen "+" en "–".

Externe ingang (FP): Toestellen van de reeks CNSTrendU kunnen worden aangesloten op een extern besturingstoestel. Afhankelijk van de instelling van het besturingstoestel verwarmt het toestel op bepaalde tijden van de dag in comfortwerking, verlaagde werking of vorstbescher- mingswerking. Dagen van de week: 1=Maandag, 2=Dinsdag … 7=Zondag

4.2 Het toestel in- en uitschakelen

Info Bij de eerste ingebruikname, evenals na een langere stilstandtijd is het mogelijk dat er kortstondig een geur ontstaat. Het toestel is bedrijfsklaar, als u het aan de wand heeft bevestigd en u het elektrisch heeft aangesloten. f Schakel het toestel in of uit door de netschakelaar aan de rechterzijde van het toestel te bedienen. f Wanneer het toestel gedurende langere tijd niet wordt ge- bruikt (bijv.tijdens de zomermaanden), schakelt u het toestel uit. Alle instellingen blijven behouden, wanneer het toestel wordt uit- geschakeld of bij een stroomonderbreking. Het toestel beschikt over een werkingsreserve, zodat de dag van de week en de tijd gedurende enkele uren behouden blijven. Info Wanneer het toestel zich eerder in timerwerking bevond en gedurende langere tijd uitgeschakeld was, wordt na het inschakelen gevraagd de dag van de week en de tijd in te stellen. Zolang er geen instelling is uitgevoerd, werkt het toestel in comfortwerking.BEDIENING Instellingen www.stiebel-eltron.com CNS Trend | CNS Trend U | 45 NEDERLANDS

Materiële schade In stand-bywerking schakelt het toestel de verwarming nooit in. Er is dan geen vorstbescherming. f Om de bedieningseenheid in te schakelen, drukt u op de toets "Stand-by". De standaardweergave verschijnt. f Om de bedieningseenheid en het verwarmingstoestel in stand-bywerking te zetten, drukt u op de toets "Stand-by". Op het display verschijnt "- - - -".

D0000072134 De standaardweergave wordt continu weergegeven. Wanneer u zich in het menu bevindt en u langer dan 20seconden geen bediening uitvoert, gaat het toestel automatisch naar de stan- daardweergave. In de standaardweergave ziet u de actueel ingestelde kamertem- peratuur en het symbool "Parameter bewerkbaar". Met de toetsen "+" en "–" kunt u de ingestelde kamertemperatuur wijzigen. Wanneer de ingestelde kamertemperatuur overeenkomt met een van de ingestelde waarden voor comfort- of verlaagde tempera- tuur, verschijnt in de menubalk het symbool van de overeenkom- stige werkwijze (comfortwerking, verlaagde werking). De ingestelde kamertemperatuur kan ook in timerwerking hand- matig worden gewijzigd. De gewijzigde kamertemperatuur blijft behouden tot aan het volgende geprogrammeerde schakeltijdstip.

Om naar het basismenu te gaan, drukt u kort op de toets "Menu". U kunt nu de volgende menuopties oproepen: Display Beschrijving

Dag van de week en tijd instellen

Comforttemperatuur instellen De comforttemperatuur moet minstens 0,5°C hoger ingesteld zijn dan de verlaagde temperatuur.

Verlaagde temperatuur instellen

Display Beschrijving

Functie "Venster-open-herkenning" in- en uitschakelen

Functie "Adaptieve start" in- en uitschakelen

Als u de instelling van een menuoptie wilt wijzigen, roept u de gewenste menuoptie op met de toetsen "+" en "–". Druk op de toets "OK". Zodra het symbool "Parameter bewerkbaar" verschijnt, kunt u met de toetsen "+" en "–" de instelling van de menuoptie wijzigen. Om de instellingen op te slaan, drukt u op de toets "OK". Om het basismenu te verlaten, drukt u op de toets "Menu". De standaardweergave verschijnt.

Display BeschrijvingI1-I2 Actuele waardenPro1-Pro3 Klokprogramma'sP1-P5 Parameter In het configuratiemenu kunt u actuele waarden oproepen, de klokprogramma's voor timerwerking programmeren en parame- ters instellen. Om naar het configuratiemenu te gaan, houdt u de toets "Menu" ingedrukt. Na ca.3seconden wordt de actuele waardeI1 weer- gegeven. Met de toetsen "+" en "–" kunt u schakelen tussen de verschillende actuele waarden, klokprogramma's en parameters. Om het configuratiemenu te verlaten, drukt u op de toets "Menu". De standaardweergave verschijnt.

5.3.1 Actuele waarden

U kunt de volgende actuele waarden oproepen: Display Beschrijving Eenheid I1 Actuele waarde kamertemperatuur [°C] | [°F] I2 Relatieve verwarmingsduur (Met parameter P5 kunt u de teller resetten.)[h] Info De teller voor de relatieve verwarmingsduur(I2) telt de tijdsduur waarmee het toestel verwarmt in volle uren. Als het toestel wordt uitgeschakeld, worden verwarmingsfa- sen onder 60minuten niet geregistreerd.BEDIENING Instellingen 46 | CNS Trend | CNS Trend U www.stiebel-eltron.com

5.3.2 Klokprogramma's

Om het toestel in timerwerking te gebruiken, beschikt u over drie klokprogramma's. De klokprogramma's Pro1 en Pro2 zijn in de fabriek voorgeconfigureerd. U kunt het klokprogramma Pro3 in- stellen volgens uw individuele wensen. Display Beschrijving Pro1 Klokprogramma "dagelijks" - herhaling: maandag tot zondag Pro2 Klokprogramma "werkdag" - herhaling: maandag tot vrijdag Pro3 Klokprogramma "door gebruiker gedefinieerd" - tot 14comfortfasen vrij configureerbaar Info Wanneer u de timerwerking wilt gebruiken, moet u in het basismenu het gewenste klokprogramma selecteren (zie hoofdstuk “Instellingen/basismenu). Info Let er bij het instellen van de klokprogramma's op dat de dag van de week en de tijd correct ingesteld zijn. Info Voor alle klokprogramma's (Pro1, Pro2, Pro3) geldt: Wanneer het eindtijdstip na 23.59 uur ligt, wordt het eindtijdstip automatisch op de volgende dag van de week geplaatst. De comfortfase wordt over middernacht aan- gehouden en eindigt de volgende dag van de week op het ingestelde eindtijdstip. Klokprogramma's Pro1 en Pro2 Met de klokprogramma'sPro1 en Pro2 kunt u het start- en eind- tijdstip van de comfortwerking definiëren. Gedurende die tijd verwarmt het toestel naar de ingestelde comforttemperatuur. Buiten deze gedefinieerde tijd werkt het toestel in verlaagde werking. Daaruit resulteert een comfort- en een nachtfase, die dagelijks(Pro1) of op elke werkdag(Pro2) worden herhaald. In de fabriek zijn deze fasen als volgt geconfigureerd: - 8.00uur - 22.00uur: Comfortwerking - 22.00uur - 8.00uur: Verlaagde werking Info Bij geactiveerd klokprogrammaPro2 werkt het toestel tijdens het weekend uitsluitend in verlaagde werking. Om de klokprogramma'sPro1 en Pro2 aan te passen aan uw be- hoeften, gaat u als volgt te werk: f Roep in het configuratiemenu het gewenste klokprogramma op met de toetsen "+" en "–". f Druk op de toets "OK". Het starttijdstip voor comfortwerking wordt weergegeven. f Stel het gewenste starttijdstip in met de toetsen "+" en "–". f Druk op de toets "OK". Het eindtijdstip voor comfortwerking wordt weergegeven. f Stel het gewenste eindtijdstip in met de toetsen "+" en "–". f Druk op de toets "OK" om op te slaan. Klokprogramma Pro3 Met het klokprogrammaPro3 kunt u tot 14 afzonderlijke comfort- fasen definiëren, die wekelijks worden herhaald. Om in het klokprogrammaPro3 een comfortfase te configureren, gaat u als volgt te werk: f Roep in het configuratiemenu het klokprogrammaPro3 op met de toetsen "+" en "–". f Druk op de toets "OK". Het display toont "3---". f Druk op de toets "OK". Een dag van de week of een groep weekdagen wordt weergegeven. f Stel de gewenste dag van de week of de gewenste groep weekdagen in met de toetsen "+" en "–". f Druk op de toets "OK". Het starttijdstip voor comfortwerking wordt weergegeven. f Stel het gewenste starttijdstip in met de toetsen "+" en "–". f Druk op de toets "OK". Het eindtijdstip voor comfortwerking wordt weergegeven. f Stel het gewenste eindtijdstip in met de toetsen "+" en "–". f Druk op de toets "OK". De comfortfase "3-01" is geconfigureerd. f Om een andere comfortfase te configureren, selecteert u in het klokprogrammaPro3 de weergave "3---" met de toetsen "+" en "–". Ga te werk zoals beschreven. Info Om de ingestelde comfortfasen te resetten, activeert u parameterP4. f Merk op dat door parameterP4 te activeren, alle tijdprogramma's (Pro1, Pro2, Pro3) weer in de leve- ringstoestand worden gezet.

U kunt de volgende parameters oproepen: Display Beschrijving Opties P1 Offset kamertemperatuur ±3°C | ±5°F P2 Tijdnotatie 12h | 24h P3 Eenheid temperatuurweergave °C | °F P4 Klokprogramma's (timerwerking) resetten. on | off P5 Relatieve verwarmingsduur resetten on | off Wanneer u de waarde van een parameter wilt wijzigen, roept u de overeenkomstige parameter op met de toetsen "+" en "–". Druk op de toets "OK". Zodra het symbool "Parameter bewerkbaar" verschijnt, kunt u de waarde van de parameter wijzigen met de toetsen "+" en "–". Druk op de toets "OK" om de ingestelde waarde op te slaan.BEDIENING Reiniging, verzorging en onderhoud www.stiebel-eltron.com CNS Trend | CNS Trend U | 47 NEDERLANDS P1: Offset kamertemperatuur Een ongelijkmatige temperatuurverdeling in de ruimte kan tot een verschil leiden tussen de weergegeven actuele temperatuurI1 en de door u gemeten kamertemperatuur. Om dit verschil te com- penseren, kunt u met parameterP1 een kamertemperatuur-offset van ±3°C instellen. Voorbeeld: Het toestel geeft I1=21,0°C aan. De door u gemeten kamertemperatuur bedraagt 20,0°C. Er is een verschil van 1,0°C. f Om het verschil te compenseren, stelt u een offset van P1=-1,0 in. P2: Tijdnotatie Met parameterP2 kunt u definiëren of de tijd wordt weergegeven in 12-uur- of 24-uur-notatie. P3: Eenheid temperatuurweergave Met parameterP3 kunt u bepalen of de kamertemperatuur wordt weergegeven in graden Celsius [°C] of in graden Fahrenheit [°F]. P4: Klokprogramma's resetten Door parameterP4 te activeren, zet u alle klokprogramma's weer in de leveringstoestand. P5: Relatieve verwarmingsduur resetten Door parameterP5 te activeren, zet u de teller voor de relatieve verwarmingsduur (I2) terug.

6. Reiniging, verzorging en onderhoud

Het toestel bevat geen onderdelen die door de gebruiker moeten worden onderhouden. Materiële schade - Spuit geen reinigingsspray in de luchtspleten. - Let erop dat er geen vocht binnendringt in het toestel. - Als er een lichte, bruinachtige verkleuring optreedt op de behuizing van het toestel, veegt u deze af met een vochtige doek. - Reinig het toestel in afgekoelde toestand met gebruikelij- ke onderhoudsmiddelen. Vermijd schurende en bijtende onderhoudsmiddelen. Info Het is aan te bevelen tijdens regelmatige onderhouds- beurten ook de controle- en regelinrichtingen te laten controleren. f Laat de veiligheids-, controle- en regelinrichtingen uiterlijk 10jaar na de eerste ingebruikname contro- leren door een installateur.

7. Problemen verhelpen

Probleem Oorzaak Oplossing De ruimte wordt niet warm genoeg. Het toestel wordt niet warm. De temperatuur is te laag ingesteld op het toestel. Controleer de ingestelde kamertemperatuur. Regel evt. bij.

Probleem met de voe- ding. Controleer de stand van de netschakelaar, de aardlek- schakelaar en de zekering van de huisinstallatie. De ruimte wordt niet warm genoeg hoewel het toestel warm wordt. Oververhitting. De veiligheidstemperatuur- begrenzer begrenst het verwarmingsvermogen. Verhelp de oorzaak (vuil of hindernissen bij de luchtaan- voer of luchtafvoer). Let op de minimumafstanden!

De warmtebehoefte van de ruimte is groter dan het vermogen van het toestel. Verhelp de warmteverliezen (sluit vensters en deuren. Vermijd tocht.) De ruimte wordt te warm. De temperatuur is te hoog ingesteld op het toestel. Controleer de ingestelde kamertemperatuur. Regel evt. bij.

De vastgestelde kamer- temperatuur wijkt af van de effectieve kamertem- peratuur. Vermijd hindernissen voor de luchtuitwisseling tussen het toestel en de kamerlucht. De venster-open-her- kenning reageert niet.

Het toestel herkent geen duidelijke temperatuur- daling tijdens ventileren. (De venster-open-her- kenning gaat uit van een stabiele kamertempe- ratuur.) Wacht na instellingen op het toestel een tijdje tot de kamertemperatuur zich vol- ledig gestabiliseerd heeft.

Vermijd hindernissen voor de luchtuitwisseling tussen het toestel en de kamerlucht.

Schakel het toestel voor de duur van het ventileren handmatig naar stand-by- werking.

De venster-open-herken- ning is niet geactiveerd. Schakel de ven- ster-open-herkenning in het basismenu in. De functie "Adaptieve start" werkt niet zoals gewenst. De functie werkt alleen in timerwerking. Gebruik timerwerking voor een geoptimaliseerd verwar- mingscomfort.

De kamertemperatuur schommelt sterk of het leerproces van het toestel is niet afgesloten. Wacht enkele dagen tot het gedrag zich gestabiliseerd heeft. De functie "Adaptieve start" is niet geactiveerd. Schakel de functie "Adaptieve start" in het basismenu in. Het toestel bevindt zich in het pro- gramma "FP" maar reageert niet op de externe ingang. Wanneer het toestel geen signaal op de externe in- gang herkent, verwarmt het in comfortwerking. Controleer het externe besturingstoestel en diens instellingen. De bedrading moet correct en juist gepola- riseerd uitgevoerd zijn. Op het display ver- schijnt "Err" of "E...". Er werd een interne fout vastgesteld. Informeer de installateur. Waarschuw de installateur als u de oorzaak zelf niet kunt verhel- pen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).INSTALLATIE Veiligheid 48 | CNS Trend | CNS Trend U www.stiebel-eltron.com INSTALLATIE

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

8.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uit-sluitend bij gebruik van originele onderdelen en vervangingson-derdelen voor het toestel. VOORZICHTIG verbranding - Monteer het toestel alleen op een verticale wand die bestand is tegen een temperatuur van minstens 85°C. - Houd de minimale afstanden tot naastliggende op-pervlakken aan.

Materiële schade - Installeer het toestel niet direct onder een stopcon-tact. - Let erop dat de aansluitkabel niet in contact komt met de onderdelen van het toestel.

8.2 Voorschriften, normen en bepalingen

Info Neem alle nationale en regionale voorschriften en be-palingen in acht.

9. Toestelbeschrijving

9.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd: - Wandhouder (hangt aan het toestel)

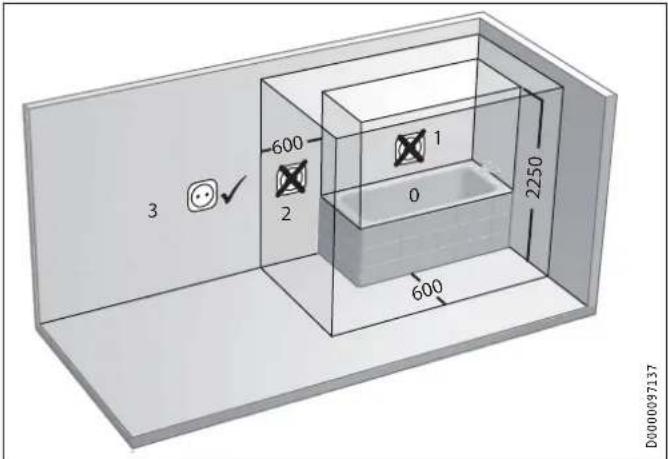

Installatie in badkamers WAARSCHUWING elektrische schokBij installatie van het toestel in ruimtes met badkuip en/of douche mag het toestel alleen aangesloten worden op een geaard stopcontact buiten veiligheidsbereik 0, 1 en 2. De afstand van de contactdoos tot badkuipen en douches moet minstens 600mm zijn. Neem bij twijfel contact op met een installateur.

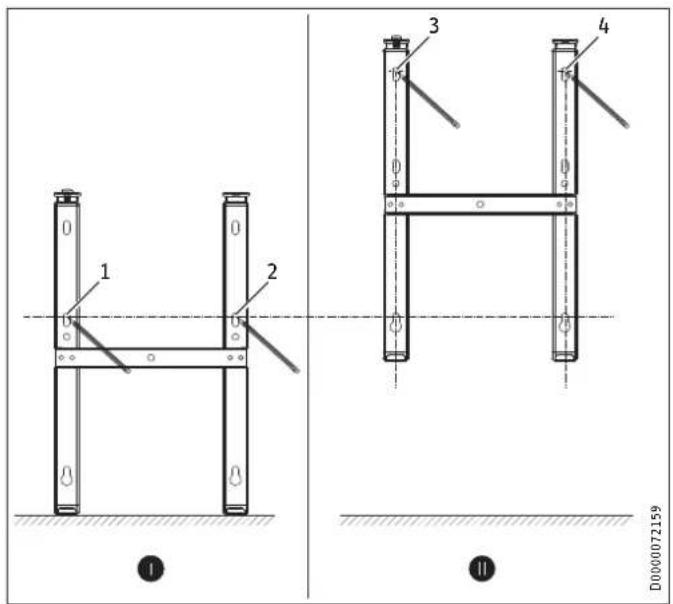

10.3 Montage van de wandhouder

Het toestel is voorzien voor wandmontage met behulp van de meegeleverde wandhouder. Het toestel mag alleen horizontaal worden gemonteerd. Info - U kunt de wandhouder als sjabloon voor de wand- bevestiging gebruiken. Dit is een garantie voor de noodzakelijke afstand tot de vloer. - Wanneer de vloer oneffen is of schuin loopt, ge- bruikt u een waterpas. aaaD0000072159

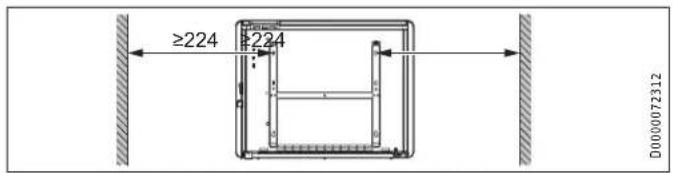

≥224 ≥224 D0000072312 f Haak de wandhouder uit het toestel. f Plaats de middelpuntgeoriënteerde wandhouder horizontaal op de grond. Markeer de boringen1 en 2. f Hef de wandhouder omhoog, zodat de onderste boorgaten in de wandhouder precies de zojuist geplaatste markeringen op de montagewand afdekken. f Markeer boorgaten3 en 4 op de montagewand. f Boor de boorgaten op de 4markeringen. f Bevestig de wandhouder met geschikt bevestigingsmateriaal (schroeven, pluggen). Via de verticale slobgaten is het moge- lijk een verschoven montagegat te compenseren.

10.4 Montage van het toestel

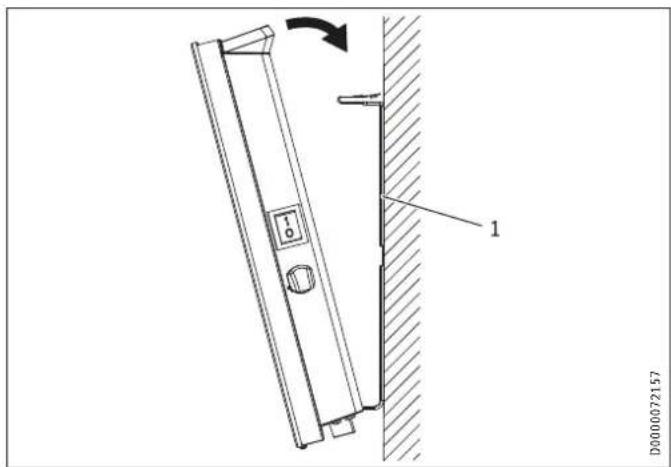

1 Wandconsole f Hang het toestel met de ophangsleuven in de achterzijde van het toestel op de beugels van de wandhouder. f Breng het toestel naar een rechtopstaande positie. f Druk het toestel, om het vast te zetten, naar de wand tot het hoorbaar vastklikt in de twee bovenste veren van de wandhouder. D0000072158

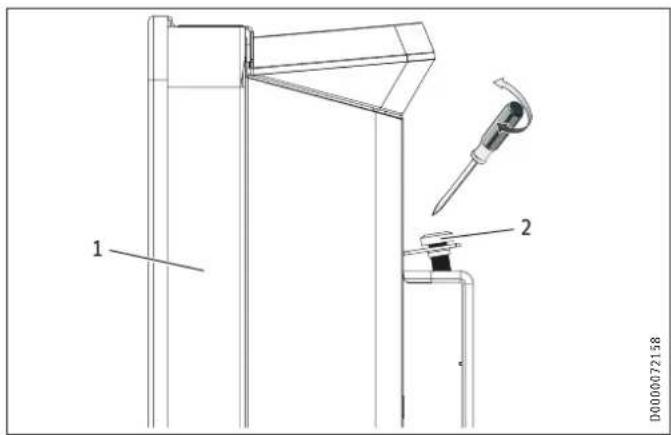

1 Toestel 2 Borgschroef f Zet het toestel vast met de meegeleverde borgschroef aan de linkerzijde van de wandhouder, zodat het toestel niet onge- wenst kan loskomen.

10.5 Demontage van het toestel

f Draai de borgschroef uit de wandhouder. f Maak het toestel los door de bovenaan op de wandhouder aangebrachte veren omlaag te duwen. f Kantel het toestel naar voor en hef het van de onderste beu- gels van de wandhouder.INSTALLATIE Montage 50 | CNS Trend | CNS Trend U www.stiebel-eltron.com

10.6 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle elektrische aansluitingen en montagewerk- zaamheden uit overeenkomstig de nationale en regionale voorschriften. WAARSCHUWING elektrische schok - Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3mm op alle polen van het stroomnet kunnen worden losgekoppeld. - Installatie op een vaste elektrische aansluitkabel is niet toegestaan. Info - Houd rekening met de specificaties op het typepla- tje. De aangegeven spanning moet overeenkomen met de netspanning. - Let erop dat op locatie de diameter van de toevoer- leiding voldoende is. Info In een niet huishoudelijke omgeving en bij zeer hoge belasting van het toestel, zoals bij continubedrijf, wordt aanbevolen om het toestel als vaste aansluiting met een contactdoos voor het toestel te installeren. De vaste aansluiting op een contactdoos mag alleen door een bevoegde elektricien uitgevoerd worden. WAARSCHUWING elektrische schok - Neem bij het aansluiten op een contactdoos een ge- schikte trekontlasting in acht. - Zorg ervoor dat het toestel is aangesloten op de aardleiding. - Verzegel de ingekorte kabeleinden weer vakkundig met adereindhulzen.

10.6.1 Typeserie CNS Trend

Het toestel wordt stekkerklaar geleverd. De volgende elektrische aansluitingen zijn mogelijk: CNS 50-300 Trend Aansluiting op een vrij toegankelijk, geaard stop- contact met overeenkomstige stekker

Vaste aansluiting op een contactdoos met aarding X - Let er bij het aansluiten op een stopcontact op dat het stop- contact na de installatie van het toestel vrij toegankelijk is. - Wanneer u het toestel vast aansluit, kort dan de stroomkabel op een wijze in dat deze direct naar de toestelaansluitdoos leidt. Zorg er bij het inkorten van de stroomkabel voor dat het toestel nog probleemloos van de montagewand kan wor- den afgenomen.

10.6.2 Typeserie CNS Trend U

Het toestel wordt geleverd met een netaansluitkabel zonder stek- ker. f Sluit bij vaste aansluiting de 4-aderige kabel zoals aangege- ven aan op een contactdoos:

D0000068123 1 Nulleider = blauw 2 Fase = bruin 3 Aardleiding = groen/geel 4 Stuurkabel = zwart U hebt de volgende 3 mogelijkheden om het toestel aan te sluiten: - Aansluiting toestel zonder stuurdraad Niet-gestuurd toestel. De stuurdraad is niet aangesloten. Isoleer in dat geval de stuurdraad. - Temperatuurverlaging via de stuurdraad Om de ingestelde temperatuur te verlagen, wordt de zwarte stuurdraad via een extern elektronisch contact (bijv. timer) ge- regeld. - Aansluiting van de stuurdraad op een extern besturingstoestel U kunt het toestel op elk besturingstoestel aansluiten dat de vol- gende signaalvormen als stuursignaal uitzendt. Opdracht Oscilloscoop Werkwijze Verwarmingstem- peratuur Geen stroom

Comfortwer- king Afhankelijk van de ingestelde comforttem- peratuur Volledige golf 230 V Verlaagde wer- king Afhankelijk van de ingestelde verlaagde temperatuur Negatieve halve golf -115V Vorstbescher- ming Vorstbeschermingstem- peratuur Positieve halve golf +115V Stop Geen Volledige golf 230V gedurende 3seconden Comfortwer- king -1°C 1°C minder dan de ingestelde comforttem- peratuur Volledige golf 230V gedurende 7seconden Comfortwer- king -2°C 2°C minder dan de ingestelde comforttem- peratuurINSTALLATIE Ingebruikname www.stiebel-eltron.com CNS Trend | CNS Trend U | 51 NEDERLANDS

Het toestel is bedrijfsklaar als u het aan de montagewand heeft bevestigd en het elektrisch heeft aangesloten. f Verwijder de beschermfolie van de bedieningseenheid.

12. Storingen verhelpen

De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.

13. Overdracht van het toestel

Leg aan de gebruiker uit hoe het toestel werkt. Schenk daarbij vooral aandacht aan de veiligheidsaanwijzingen. Geef de bedie- nings- en installatiehandleiding aan de nieuwe gebruiker.

14. Technische gegevens

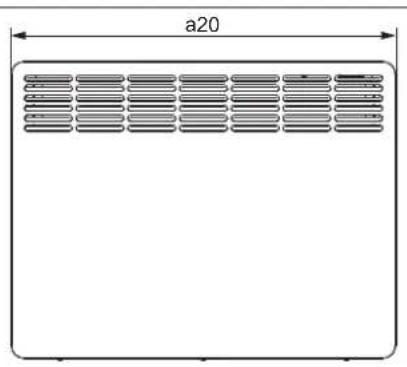

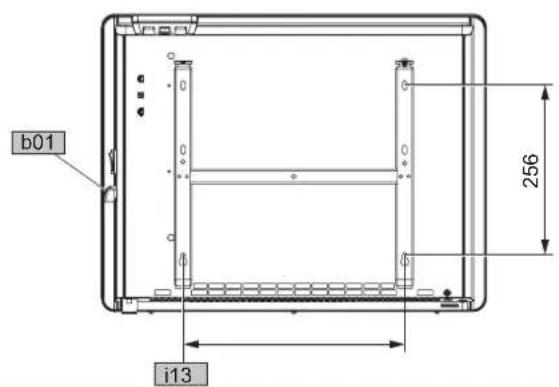

14.1 Afmetingen en aansluitingen

14.2 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffen- de de richtlijn voor milieuvriendelijke vormgeving van energiege- relateerde producten (ErP). Productinformatie bij elektrische toestellen voor lokale ruimteverwarming (EU) 2015/1188 CNS 50 Trend (U) CNS 75 Trend (U) CNS 100 Trend (U) CNS 150 Trend (U) CNS 200 Trend (U) CNS 250 Trend (U) CNS 300 Trend (U) CNS Trend CNS Trend U

kW 0,000 0,000 0,000 0,000 0,000 0,000 0,000 Soort warmtevermogen/kamertemperatuurcontrole Eentraps-warmtevermogen, geen kamertemperatuurcontrole - - - - - - - Twee of meer handmatig instelbare trappen, geen kamertempera- tuurcontrole

- - - - - - - Kamertemperatuurcontrole met mechanische thermostaat - - - - - - - Met elektronische kamertemperatuurcontrole - - - - - - - Elektronische kamertemperatuurcontrole en dagtijdregeling - - - - - - - Elektronische kamertemperatuurcontrole en weekdagregeling x x x x x x x Andere regelopties Kamertemperatuurcontrole met aanwezigheidsherkenning - - - - - - - Kamertemperatuurcontrole met herkenning van open vensters x x x x x x x Met afstandsbedieningsoptie - - - - - - - Met adaptieve regeling van het verwarmingsbegin x x x x x x x Met werkingstijdbegrenzing - - - - - - - Met zwarte bolsensor - - - - - - -
