Producttype	Afzuigkap
Merk	Elica
Model	HILIGHTX PRF0163523
Gewicht (max)	20 kg (staal) / 24 kg (glas)
Voeding	Aansluiting op elektriciteitsnet (zie typeplaatje)
Functies	Snelheid 1-4 (5), uitschakelvertraging, radiografische afstandsbediening, LED-verlichting, filterverzadigingsindicator
Onderhoud vetfilters	Maandelijkse handmatige reiniging of vaatwasser (zachte cyclus)
Onderhoud koolstoffilter	Periodieke vervanging (indien filterversie)
Verlichting	LED niet vervangbaar door gebruiker; neem contact op met de klantenservice
Veiligheid	Loskoppelen voor reiniging; minimale afstand 60 cm (elektrisch) / 70 cm (gas of combi)
Installatie	Op stevig verlaagd plafond; afvoer naar buiten via buis (niet meegeleverd)
Reiniging	Vochtige doek en neutraal schoonmaakmiddel; geen schuurmiddelen of alcohol
Repareerbaarheid	Verlichting en interne componenten voorbehouden aan erkende klantenservice
Garantie	Niet gespecificeerd; raadpleeg de verkoper

Veelgestelde vragen - HILIGHTX PRF0163523 ELICA

Hoe reinig ik de vetfilters van de Elica HILIGHTX afzuigkap?

De vetfilters moeten eenmaal per maand worden gereinigd met een niet-agressief schoonmaakmiddel. U kunt ze met de hand wassen of in de vaatwasser op lage temperatuur met een korte cyclus. Om ze te demonteren, trekt u aan de veerontgrendelingshendel.

Wat moet ik doen als de LED-lampjes op mijn afzuigkap knipperen?

Een groen knipperend lampje betekent dat het vetfilter gereinigd moet worden. Een rood knipperend lampje geeft aan dat het koolstoffilter vervangen moet worden (in filterversie). Om te resetten, gebruikt u de afstandsbediening.

Hoe koppel ik de afstandsbediening aan de Elica HILIGHTX afzuigkap?

Nadat u de afzuigkap hebt losgekoppeld en weer aangesloten, voert u binnen de eerste minuut de koppelingsprocedure uit. Volg de instructies die bij de afstandsbediening zijn geleverd. Succes wordt bevestigd door het knipperen van beide LED's.

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

De minimale afstand is 60 cm voor een elektrische kookplaat en 70 cm voor een gas- of combinatiekookplaat. Als de instructies van uw kooktoestel een grotere afstand voorschrijven, houd u dan daaraan.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar schoonmaakmiddel. Gebruik geen schurende middelen, alcohol of agressieve producten.

Kan de afzuigkap in recirculatieversie (filterend) worden gebruikt?

Ja, de afzuigkap kan in filterversie werken met een koolstoffilter. De verzadigingsindicator van het koolstoffilter is standaard uitgeschakeld; u kunt deze inschakelen via het configuratiemenu (toetsen B+C).

Wat moet ik doen als de LED-verlichting niet meer werkt?

Het LED-verlichtingssysteem is niet vervangbaar door de gebruiker. Neem bij storing contact op met de erkende klantenservice.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder het rooster en de filters correct gemonteerd. Dit kan brandgevaar veroorzaken en het apparaat beschadigen.

Hoe schakel ik de verzadigingsindicator van het koolstoffilter in of uit?

Zet de afzuigkap uit en houd de toetsen B + C ingedrukt om het configuratiemenu te openen. Druk op C om het koolstoffilter (rood) te selecteren, druk vervolgens op B om de indicator in of uit te schakelen.

Wat is de functie van de uitschakelvertraging met de afstandsbediening?

De uitschakelvertraging wordt automatisch ingesteld op basis van de actieve snelheid: 20 min bij snelheid 1, 15 min bij snelheid 2, 10 min bij snelheid 3. De afzuigkap schakelt na deze tijd uit.

GEBRUIKSAANWIJZING HILIGHTX PRF0163523 ELICA

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u alsijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven darüber hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodate u er.altijd dingen in kan opzoeken. Zorg dat het boekje bijverhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgiteit.
• Voer nooit zich elektrische of mechanische veränderingenuit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol "(*)" zijn optionele accessoires die alleen voor bepaalde modellen geleverd worden, of het zich Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draagijdens installmenten en onderhoud als tijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen nicht aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
  Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op hetlichtnet aan voordat de installmentie is voltooid.
  Bij technische maatregelen en veiligheidsmaatregelen voor installations

die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.

WAARSCHUWING! Wanner nicht de in deze instructies vermelde schroeven worden gebruikt of als het apparaat nicht volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst,ondat anders de kans ontstaat op elektrische schokken, zelfs als de kap nicht worden gezruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.

• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.

• Gebruik voor de installmentie alleen de meegeleverde schroeven, of koopschroeven van het juiste type.

• Raadpleeg de installmentegers voor de correcte afmetingen van de schroeven.

• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING! Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Elektrische aansluiting

De aansluiting op het Lichtnet要去 overeenkomen met de waarde op hetplaatje aan de binnenkant van deafzuigkap. Als de afzuigkap een stekker heeft,要去 deze in een stopcontact dat

aan de{nieuwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installmentie Niet meer bereikbaar is, moet gebruik worden gemaaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING! Controller erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het Lichtnet worden aangesloten om de juiste werkinge controeren.

Het installeren

• De minimale aufstand tessen het kookoppervlak en de onderkant van de afzuigkap is 60cm bij een elektrische kookplaat en 70cm , in geval van een gas-of gemengoed fornuis.

Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gezruikt.

Controle van het plafond

Het plafond moet vlak, horizontal en voldoende stevig en sterk+zijn.

Waarschuwingen

De afzuigkap is bedoeld voor installmentie in een verlaagd plafond.

Het verlaagde plafond要去 stevig�in een draagvermogen hebben dat geschikt is voor een product met een maximaal gewicht van 20 Kg (model met stalen paneel) of 24 Kg (model met glazen

panel).

Installer de afzuigkap nicht rechtstreeks op de panelen van het verlaagde plafond, maar gebruik.altijd een frame of een geschikte steun.

Dit toestel is gemarkeerd in overeenstemming met Europeserechtlijn 2012/19/EC - UK SI 2013 No.3113 betreffendeafgedankte elektrische en elektronische apparatuur (AEEA).Zorg aan het einde van de levensduur van het apparaat dathet op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat nicht als normal haishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving. Neem voor nadere informatatie overinzamelen,verwerken en recyclen van dit product contact op met de betreffende afleding van de lokale overheid, of de afleding van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabricceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen:zet de afzuigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij groe hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiing van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doomsnede Zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten.

De kookdampen worden maar buiten geleid via een afvoerpijp bevestigd op de aansluitflens en verbonden met een externe afzugeenheid (niet geleverd).

De aanwijzingen voor de aansluiting worden geleverd bij de externe afzuigeenheid.

Let op! De afvoerpijp maakt geen deel UIT van de levering en moet apart worden aangeschaft.

Het horizontale stuk van de pijp要去 een lichte helling maar boven hebben (ongeveer 10^ ) om de luchtafvoer maar buiten te vereenvoudigen.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglichk alleboogkoppelingen (maximale hoek hiervan: 90^ ).
  Vermijd grote variaties in de doorsnede van de afvoerbuis.

Werking

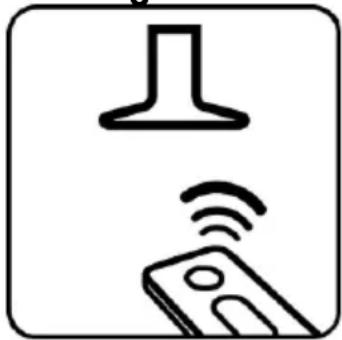

Dit product is ingesteld om te werken met de afstandsbediening Elica die bij het product geleverd wordt of afzonderlijk als optie aangekocht kan worden.

Om de afzuigkap door middel van de afstandsbediening te kunnen bedieren,要去koppelprocedure worden uitgevoerd.

LET OP!

Om te starten,要去 de afzuigkap worden ontkoppeld en waar worden aangesloten op het elektriciteitsnet en要去 de koppelprocedureervolgensbinnen deeerste minuut van voeding worden uitgevoerd.

Lees de bij de afstandsbediening geleverde gebruiksaanwijzing die alle informatie bevat voor de koppeling en het correcte gebruik.

Opmerking: bij selectie worden Snelheid 4 (en, waar voorzien, Snelheid 5) kort geactiveerd, waarna automatisch Snelheid 2 geactiveerd worden.

Koppeling afstandsbediening (indien van toepassing)

Deplaatsgevonden koppeling van de afstandsbediening worden op de afzuigkap aangegeven:

beide ledsknipperen.

Opmerking: Door middel van de afstandsbediening kan de vertraagde uitschakeling geprogrammeerd worden op basis van de op dat moment actieve aanzuigsnelheid (vermogen):

Snelheid 1 (zwakke aanzuiging): 20 minutes

Snelheid 2 (gemiddelde aanzuiging): 15 minutes

Snelheid 3 (sterke aanzuiging): 10 minutes

Indicatoren verzadiging filters

Met regelmatige intervallen zullen de leds op de afzuigkap signaleren dat het onderhoud van de filters要去 worden uitgevoerd.

Opmerking: Se signalering van de verzadiging van de filters worden bij inschakeling van de afzuigkap gedurende enkele seconden aangegeven; binnen dezeijd要去 de reset van de individatoren van de verzadiging worden uitgevoerd.

Knipperende groene led: voer onderhoud vetfilter UIT.

Knipperende rode led: voer onderhoud koolstofffilter uit (alleen voor afzuigkappen geconfigureerd in de "Filterversie").

Opmerking: Voer met de afstandsbediening de "RESET FILTERS"uit.

Opmerking: Procedure met uitgeschakelde afzuigkap. De indicator van de verzadiging van het koolstofffilter is normal gesproken uitgeschakeld.

Wanner er binnen een tijd van ongeveer 10 seconden geen verder commando worden gegeven, sluit de afzigkapDEXe functie automatisch af en keert hij terug maar de vorige status. Druk lang op toetsen B + C (gelijktijdig) om het configuratiemenu te openen:

Druk kort op toets C voor de keuze van het filter dat geconfigureerd moet worden:

Vetfilter:Groen

Koolstoffilter: Rood

Druk kort op toets B om te activeren (2e led knippert) of te deactiveren (2e led uit).

Opmerking: de leds zullen slechts enkele seconden branden, waarna ze uit gaan om deplaatsgevonden activering (of deactivering) van de indicator aan te gehen.

Het apparaat is voorbereid om gezruikt te worden in combinatie met een SET Window-sensor (niet door de fabrikant geleverd).

Wanner de SET Window-sensor geinstalleerd worden (alleen bij gelebruik van de AFZUIIGMODUS), za de luchtafzuiging worden onderbroken telkens wanner het venster van deruimte, waarop de SET is gemonteerd, gesloten is.

• De elektrische aansluiting van de SET op het apparaat moet worden uitgevoerd door technisch gekwalificeerd en gespecialiseerd personeel.
• De SET要去 afzonderlijk gecertificierd worden in overeenstemming met de veiligheidsnormen van toepassing op het onderdeel en met zich gebruik met het apparaat. De installmentie要去 worden uitgevoerd in overeenstemming met de geldende normen voor huishoudelijksteystemen.

OPGELET:

• de bedrading van de op het apparaat aan te sluiten SET要去eel uitmaken van een gecertificeerd circuit in zeer lage veiligheidsspanning (SELV).
• de fabrikant van dit apparaat wijst alle aansprakelijkheid af voor eventuele problemen, schade en brand die het gevolg zijn van defecten en/of een slechte werking en/of een onjuiste installmentie van de SET.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doeck die is bevochtigd met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Panel

afb. 12

Het paneel voor de ontrekzuiiging moet altijd zich blijven en mag uitsluitend voor het onderhoud van de kap geopend worden (bijv. voor het reinigen of verrangen van de filters).

Vetfilter

afb. 12

Vangt vetdeeltjes op uit de kookdampen.

Moetënkepermaandwordengereinigd(ofalsde aanwijzerverzadigdefilters-indienaanwezigophetmodinel Uwbezit-dezeoodzaakaangeeft)metneutrale renigingsmiddelen,met dehandofindevaatwasmachine op lage temperatureen en meteenkortprogramma.Doorhem indevaatwasmachtewassenkanhetmetalenvetfilter ontkleuren,maar ditisnetvaninvloedopdeeigenschappen diebeslistnietveranderen.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90% .

Het verlichtingssystem kan Niet door de gebruiker verrangen worden: neem in geval van storingen contact op met de servicedienst.
