Producttype	Vloerstaande luidspreker (boekenplankluidspreker met voetstuk)
Merk	Bowers & Wilkins
Model	702 S3
Configuratie	3-weg
Tweeter	Mechanisch ontkoppelde dome van het hoofdlichaam
Middentoner luidspreker	Continuum kegel (uit de serie)
Basluidspreker	Aerofoil kegel (uit de serie)
Kastmateriaal	Natuurhoutfineer met UV-bestendige lak
Tweeter afwerking	Gestructureerd
Inbegrepen accessoires	Voetstuk, metalen spikes, rubberen voetjes, Tommysleutel, schuimdopjes voor basregeling, beschermroosters, bi-wiring klemmen
Plaatsing	Alleen op de vloer, met verplicht voetstuk
Aanbevolen afstand tot muren	Minimaal 50 cm
Afstand tussen luidsprekers	1,5 tot 3 meter (stereo)
Bi-wiring / bi-amping	Mogelijk (verwijder de klemmen)
Aansluitingstype	Aansluitingen geschikt voor 4 mm banaanstekkers, 6/8 mm vorken, bloot draad tot 4 mm
Basregeling	Schuimdopjes (twee stuks) in de poort
Inregelen	Ongeveer 15 uur normaal gebruik
Onderhoud van de kast	Zachte microvezeldoek, vermijd schurende producten
Onderhoud van de tweeter	Zachte microvezeldoek, de structuur volgen
Veiligheid	Zeer scherpe spikes, buiten bereik houden; magneetvelden: 50 cm afstand van gevoelige apparaten; banaanstekkers: verwijder veiligheidsdoppen volgens norm
Opslagtemperatuur	Vermijd zeer lage temperaturen; laat rusten indien koud opgeslagen

Veelgestelde vragen - 702 S3 BOWERS & WILKINS

Waarom lijkt de tweeter na het uitpakken slecht bevestigd?

Het lichaam van de tweeter is opzettelijk mechanisch ontkoppeld van de hoofdkast voor optimale prestaties. Dit is geen defect.

Hoe installeer ik het voetstuk op de luidspreker 702 S3?

Bevestig het voetstuk tijdens het uitpakken volgens de schema's op de verpakking. Gebruik altijd de spikes of rubberen voetjes gemonteerd in het voetstuk, nooit direct in de luidspreker.

Hoe balanceer ik de luidspreker op de vloer?

Draai de spikes in het voetstuk, pas vervolgens elke spike aan tot de luidspreker perfect stabiel is. Vergrendel de borgmoeren met de meegeleverde sleutel terwijl je de spike vasthoudt met de Tommysleutel.

Kan ik banaanstekkers gebruiken met deze luidspreker?

Ja, maar in sommige landen (met name in Europa) zijn de gaten van de aansluitingen geblokkeerd met veiligheidsdoppen. Verwijder deze doppen alleen als de lokale regelgeving dit toestaat en als u er zeker van bent dat geen onwetende persoon (vooral kinderen) de stekkers in een stopcontact kan steken.

Hoe voer ik bi-wiring uit?

Verwijder de metalen klemmen die de twee paren aansluitingen aan de achterzijde verbinden. Sluit elk paar aan op een versterker (of twee aparte versterkers) met inachtneming van de polariteit. Bi-wiring verbetert de detailweergave.

Hoe verminder ik het basniveau als de luidspreker te dicht bij de muur staat?

Plaats de meegeleverde schuimdopjes in de poort. Ze bestaan uit twee delen: gebruik alleen het grote deel voor matige demping, of beide samen voor sterkere demping.

Kan ik de beschermroosters verwijderen?

Ja, voor een nauwkeurigere luisterervaring verwijdert u de roosters van de middentoner en basluidspreker door ze voorzichtig aan de hoeken naar voren te trekken.

Hoe reinig ik de houten kast?

Gebruik een zachte microvezeldoek. Als u een reinigingsproduct gebruikt, breng het dan eerst aan op de doek en test op een klein oppervlak. Vermijd schurende, zure, ammoniakhoudende of antibacteriële producten.

Wat te doen als de luidspreker op een koude plaats is opgeslagen?

Laat de luidspreker ongeveer een weekend op kamertemperatuur komen voordat u hem gebruikt. De ophanging van de luidsprekers heeft tijd nodig om hun optimale mechanische eigenschappen terug te krijgen.

Welke minimale afstand moet ik aanhouden tussen de luidsprekers en gevoelige apparaten (tv's, enz.)?

Houd een afstand van minimaal 50 cm aan tussen de luidsprekers en alle apparaten die gevoelig zijn voor magneetvelden (CRT-tv's, magneetbanden, creditcards). LCD-, OLED- en plasmaschermen worden niet beïnvloed.

GEBRUIKSAANWIJZING 702 S3 BOWERS & WILKINS

Welkom en bedankt voor uw aankoop van een Bowers & Wilkins product. Onze oprichter John Bowers geloofde

in vindingrijke ontwerpen: innovatieve en vooruitstrevende technologie vormen de Kern waarmee plezier met muziek thuis kan worden gereiliseerd. Deze visie is nog altijd ons uitgangspunt en vormt de inspiratie voor elk product dat we ontwikkelen.

Dit is een hoogwaardig product dat een zorgvuldige installmentie verdient, waarom raden we u aan de tijd te nemen deze handleiding te lezen voordat u begint. Lees verder op pagina 52

De bovenstaande babel illustreert de onderdelen die met het product worden geleverd. In het onwaarschijnlijke geval dat erietis ontbreekt, kutu contact opnemen met de winkel waar u de luidsprekers hebt gekocht.

De tweeteter op 702 S3, 703 S3, 705 S3 en HTM71 S3 luidsprekters is een ontkoppeld component die mechanismisch gescheiden is van het hoofdgedeelte van de kast. Als het product voor het eerst uit de verpakking worden verwijderd, kan het waarom lijken alsof de tweeteter los is geraakt, maar dit is Niet het geval. De ontkoppeling is inherent aan het ontwerp en zorgtervoordat de luidspreker optimaal presteert.

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe Niet beperkt:

i. de Restriction of Hazardous Substances (RoHS) voor elektrische en elektronische apparatuur;
ii. de Registration, Evaluation, Authorisation and restriction of Chemicals (REACH);
iii. de afvoer van Waste Electrical and Electronic Equipment (WEEE).

Raadpleeg deplaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur.

2. Opstelling
702S3703S3/704S3

Luidspreker Installereren

702 S3/703 S3/704 S3

De 702 S3, 703 S3 en 704 S3 mogen alleen op de vloer worden gemonteerd. Voor goede stabiliteit moeten de luidsprekers altijd met de meegeleverde plint worden geinstallerd. Gebruik verrolgens de meegeleverde spikes of rubberen voeten om ervoor te zorgen dat de luidsprekers stevig op de vloer staan.

U kurz de plintijdens het uitpakken bevestigen; volg hiervoor de bovenstaande illustraties of de diagrammen op de flappen van de doos.

Waarschuwing

De plint MOET altijd worden gebruikt, met de rubberen voeten of de spikes in de plint gestoken. De rubberen voeten of de spikes NOOITrechtstreeks in de kast steken.

702 S3 703 S3 / 704 S3

NB: De installmentie van de rubberen voeten is bijna identiek aan de installmentie van de spikes. De draaipen en de steeksleutel worden alleen geleverd bij en+zijn alleen nodig voor model 702 S3ijdens de installmentie van de spike / rubberen voeten.

702S3703S3/704S3

Belangrijke veiligheidsmededeling

Spikes zich en bedoeld om door het tapijt heb te prikken, zDat de luidspreker op de vloer eronder staat. Schroef de borgmoeren in eerste instantie zo ver op de spikes, dat de moeren net boven het tapijt zweven wonneer de spikes op de vloer daaronder rusten. Schroef de spikes helemaal in de openingsen met schroefdraad van de plint. Wonneer de luidspreker Niet stabel staat en wiebelt, schroef dan de beiden spikes die de vloer Niet raken wat verder maar buiten tot de kast Niet更是 wiebelt. Vergrendel tenslotte de moeren aan de onderkant door de moeren met de meegeleverde steekslutel voorzichtig aan te draaien verwijl u de bijgeleverde draaipen gezrukt om te voorkomen dat de spikevoet draait. Het is verstandig de spikes vast te zetten nadat de optimale luidsprekeropstelling is gezonden.

Bij andere vloeren dan tapijt kut u krassen op de vloer voorkomen door ter beschemming een metalen schijf -een muntstuk bijvoorbeeld - tussen de spikes en de vloer te gebruiken; ook kut u de rubber voetjes gebruiken. Breng de rubber voetjes opdezelfde wijze aan als de spikes en stel ze opdezelfde manier af.

705 S3/706 S3/707 S3

De 705 S3, 706 S3 en 707 S3 zijn hoofdzakelijk bedoeld voor montage op een speciale vloerstandaard (FS-700 S3), maar+kennenodig op een plank worden geplaatst. Houd er echter rekening mee dat dit minder flexibilititeit voor optimalisatie van de prestaties van de luidspreker菩提. Als de luidspreker op een plank moet worden geplaatst, raden we u aan de schuimrubberen doppen te gebruiken (meegeleverd) om de poortprestaties te optimaliseren (zie hoofdstuk 4: Fijnafstemming).

Bij bevde installmentieopties moeten de tweeters van de luidsprekers zich ongeveer op oorhoogte bevinden als u zich in uw normale luisterpositie bevindt.

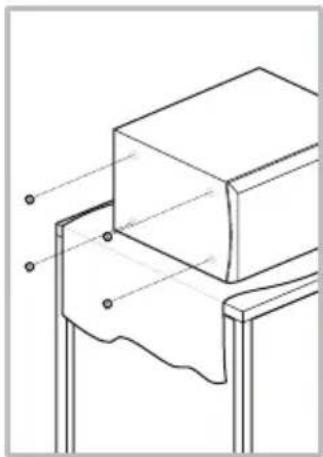

NB: Als u een plank gebruikt, zorg er dan voor dat die sterk genoeg is om het gewicht zonder problemen te dragen en bevestig de vierzflevende rubberen voeten aan de onderkant van de luidspreker.

HTM71 S3 / HTM72 S3

Bij gebruik van een projectielevisie met een akoestisch transparent scherm plaatst u de luidsprekers anschter het midden van het scherm. Anders plaatst u de luidspreker ofwel direct onder of boven het scherm met gebruik van ofwel een vloerstandaard, wandmeubel of muurplank en zorgt u dat de luidspreker zo zich möglich op ooorhoogte staat. Als de luidspreker要去 worden geplaatst op een plank of in een rek waar ook andere AV-aparatuur staat, bevestigt u de vier rubberen zichlevende voeten aan de onderkant van de luidspreker. Deze bieden een zekere mate van bescheming gegen trillingen.

Luidsprekeropstelling

Zowel bij stereo- als bij home theater systemen is het verstandig te strevenaar een identieke directe akoestische omgeving voor alle luidsprekers. Wanner bijvoorbeeld een luidspreker zichbij een kale wand is geplaatst en de andere in de nabijheid van zachte meubilering of gordijnen, dan zullen zowel de algehele geluidskwaliteit als het stereobeeld waar onder lijden.

Conventionele Stereosystemen

Als uitgangspunt worden de luidsprekers 1,5 tot 3 meter uit elkaar geplaatst, zodanig dat zij zich beiden even ver van het luistergebied bevinden. De luidsprekers要去en ten minste 0,5m van de achterkant en eventuele bijwanden worden geplaatst (zoals op de bovenstaande afbeelding is te zien).

5 Kanalen 7 Kanalen

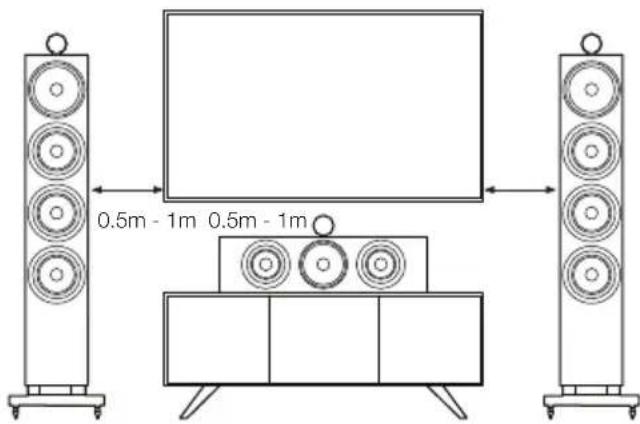

Home Theater Systemen

Wanner de luidspekers worden gebruikt voor de front kanalen in een home theater system, dienen ze ieets dichter bij elkaar te staan dan bij tweekanalen stereo omdat de surround kanalen het klankbeeld verbreden. Opstelling van de luidspekers op 0,5 m ter weerszijden van het beeldscherm houdt het klankbeeld in de juiste verhouding met de grootte van het beeldscherm. Net als bij conventionele stereo-opstelling dienen de luidspekers liefst ca. 0,5 m van dechterwand te blijven en eveneens 0,5 m van de zijwanden.

Magnetisch Strooveld

De luidsprekereenheden veroorzaken een magnetisch strooiveld dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van 0,5 m van de luidspreker te houden. LCD- en plasmaschemen zichniet gevoelig voor het magnetisch veld. LCD, OLED en plasma beeldschermen hebben geen last van magnetische velden.

3. Verbindingen

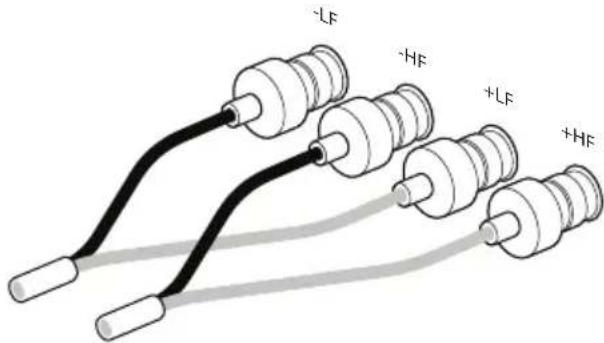

Conventionele aansluiting Dubbeldraadse aansluiting

Belangrijke veiligheidsmededeling

Alle verbindingen要去en worden gemaakt met de audioapparatuur uitgeschakeld. Bij normala gebruik van audioapparatuur kan het aanraken van Niet-geisoleerde

luidsprekeraansluitingen of bedrading een onaangenaam gevoelveroorzaken. De luidsprekeraansluitingen van de 700 S3 accepterenverschillende soorten kabels en pluggen: 4mm banaanstekkers, 6 mm en 8 mm (1/4" en 15/16") spades, of blanke draadeinden van max. 4 mm (5/32").

Belangrijk voor uw veiligheid

In bepaalde landen, vooral Europa, wordt het gebruik van 4 mm banaanstekkers beschouwd als potenteel gevaarlijk odomat deleze ook in onbeschemde

stopcontacten kuren worden gestoken. Om te voldoen aan de Europese CENELEC verilghedsregels+zijn de openings op de aansluitingen geblokkeerd met plastic pennen. Wanner u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers Niet op onveilige manier kuren worden gebruikt door kinderen en andere nicht geinformeerde Personen. De plastic pinnen kuren worden verwijderd als u bananenstekkers wilt gebruiken.

Vraag uw leverancier om informatatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge frequencies te voorkomen.

Er bevinden zich tweepeer gekoppelde aansluitklemmen achterop de luidspreker. Voor een conventionele aansluiting (linksboven)要去en de koppelingen:tussen de aansluitklemmen op hun plaats blijven zitten (zoals bij aflevering het geval is) en sluit u maar een aanpaaansluitklemmen op de versterker aan. Voor dubbel bedrade aansluitingen of dubbele versterking (rechtsboven)要去en de koppelingen:tussen de aansluitklemmen verwijderd worden en要去 elkpeer aansluitklemmen apart aan de versterker(s) worden aangesloten.Dubbele bedrading kan de resolutie bij een lage detailierering verbeteren.

Zorg ervoor dat de positieve aansluitingen van de luidspeker (met rode ring) met de positieve uitgang van de versterker worden verbonden en de negatieve aansluitingen van de luidspeker (met Zwarte ring) met de negatieve uitgang van de versterker worden verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld en verlies aan bas. Schroef de dappen.altijd hebelaal over de aansluitingen om bijgeluiden te voorkomen.

4. Fijnafstemming

Controleer voordat u aan het fjnafstemmen begint, of alle verbindingen correct en stevig zich geinstalleerd.
Door de luidsprekers verder van de wand teplaatsen zal in het algemeen het laag afnemen. De ruimtechter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers zichter bij de wand op te stellen, neemt het laag juist toe. Wanner u het laag wilt reduceren zonder de luidsprekers verder van de wand teplaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven.
Als de lage tonen lijken af te wijken van de freiennentie, is dit waarschijnlijk het gevolg van de akoestiek in het vertrek. Dekleinste veranderingen in de positie van de luidsprekers of de luisterpositie kunnen al een aanzienlijk efect hebben op de geluidsprestaties, met name bij lage frequencies. Probeer zo möglichk uw luisterpositie te veranderen of uw luidsprekers voor een andere wand teplaatsen. Ook de aanwezigheid en positie van groote meubelstukken kan van invloed+zijn op de akoestiek.
Als er geen alternatif is,(Intu u de luidspekerprestaties op) rage freqentie aanpassen met gebruik van de meegeleverde schuiimrubberen dappen.Deze dappen zijn tweedelige onderdelen die een zekere mate van fijnafstelling mogelijk makeen met gebruik van ofwel alleen het buitenste schuiimrubberen stuk,dat een grotere diameter heeft,of met de twee stukken samen.Als u alleen het buitenste schuiimrubberen stuk met de grotere diameter gebruikt, is er minder demping van lage tonen dan wanner u de hele dop gebruikt.
Wanneer het centrale geluidsbeeld vaag is, probeer dan de
luidsprekers zichter bijelijk te zetten en ze te richten op een
punt juices voor de luisterpositie. Is het geluid te helder, dan kan
het aanbrengen van zachtere stoffering in de kamer (zwaardere
gordijnen bijvoorbeeld) een betere balans bewerkstelligen.
Omgekeerd kan het reduceren van zachte stoffering een donkere
klank herder der make.
De meest kritische luisteraars raden we aan de grills van de woofer/ middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken.

1. Inspelen 6. Onderhoud

De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subsiele wijzeiets veranderen. Wanner de luidspreker in een koude omgeving opgeslagen is geweest, zich de dampende materialen en de ophanging wat stug en het duurt enigeijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook za de ophanging in de eerste uren van het gebruik nog wa soepeler worden. Deijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, worden bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij worden gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uu er gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen.

De kast hoeft over het algemeen alleen maar te worden afgestoft. Wij raden u aan een zachte microvezeldoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, waar sommige reinigingsmiddelen het oppervliak hunnen beschaden. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeteter, die zeer gemakkelijk beschadigd kan raken.

Voor Bowers & Wilkins speakers die zich aufgewerkt met richtig hout worden de Beste fineisoften uitgezocht en voorzien van een谈起 ultravioletlicht bestendige laklaag om verkleuring in de loop derijd te voorkomen. Niettemin zal deze fineer net als alle tatsächlijke materiaalen, op de omgeving reageren en enige verkleuring is normalaal. Kleurverschillen können worden voorkomen door alle delen in gelijke mate aan zonlicht bloot te stellen tot de kleur waar eegaal is. Dat proces kan enige weken of selfs maanden in beslag nemen en kan worden versneld met een ultraviolette lamp. Houd gefineerde delenuit de buurt van warmtebronnen zoals radiatoren en warme lucht bronnen om het barsten van houtfineer te voorkomen.

De tweeterbehuizing heeft een getextureerde afwerking waarop tijdens hantering oppervlakkige markeringen+kennen komen. Deze kennen worden schoongeveegd door met een zachte microvezeldoek over de behuizing te wrijven, in de richting van detextuur van het oppervlak.
