Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om deze status te handhaven en een veilige werking te garanderen, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen!

Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werking en hantering van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!

Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

3 Symbolen in dit document

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden. Lees de informatie zorgvuldig.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken. Lees de informatie zorgvuldig.

4 Beoogd gebruik

Het product geeft een vergroot beeld weer en is geschikt voor het onderzoeken van vaste objecten zoals munten, postzegels, stenen, insecten, planten, textiel, printplaten, enz.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd. Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

5 Leveringsomvang

Microcoop

Afstandsbediening

Steun

Netvoedingsadapter

Liniaal voor ijking

USB-kabel

TV-kabel

HDMI-kabel

Gebruiksaanwijzing

6 Nieuwste productinformatie

Download de meest recente productinformatie op www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

7 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

7.1 Algemene informatie

Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden beantwoord, kunt u contact opnemen met onze technische dienst of ander technisch personeel.
Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.

7.2 Omgang

Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

7.3 Bedrijfsomgeving

Het hanteren van elektrische apparaten in scholen, trainingscentra, hobby of zelfservice werkplaatsen moet worden overzien door getraind personeel.
Wanneer gebruikt in commerciële gebouwen, dan moeten de regelgevingen inzake ongevallenpreventie van de raad voor arbeiderscompensatie in acht worden genomen.
Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
Bescherm het product tegen direct zonlicht.

Schakel het product niet in nadat het van een koude naar een warme omgeving is verplaatst. De condensatie die zich dan vormt, kan het product permanent beschadi-gen. Laat het product op kamertemperatuur komen voordat u het gebruikt.

7.4 Netvoedingsadapter

Knoei niet met voedingsonderdelen. Risico op een fatale elektrische schok!

Zorg altijd voor een goede aansluiting.
Gebruik nooit beschadigde voedingsonderdelen.
■ Modificeer de voedingsonderdelen niet.

Verbind het apparaat met een stopcontact dat gemakkelijk bereikbaar is.
Gebruik alleen de meegeleverde netvoedingsadapter voor de stroomvoorziening.
Sluit de netvoedingsadapter uitsluitend aan op een goedgekeurde contactdoos van het openbare elektriciteitsnet. Controleer vóór het insteken van de netvoedingsadapter of de op de netvoedingsadapter aangegeven spanning overeenstemt met de spanning van uw stroomleverancier.
Sluit de netvoedingsadapter niet aan en trek deze niet uit als uw handen nat zijn.
Haal de netvoedingsadapter nooit uit het stopcontact door aan de kabel te trekken, maar neem de stekker altijd bij de grepen vast.
Haal de netvoedingsadapter om veiligheidsredenen uit het stopcontact tijdens een storm.
Raak de stroomadapter niet aan als deze tekenen van schade vertoont, omdat dit tot een fatale elektrische schok kan leiden! Ga als volgt te werk:

- Schakel de netspanning op het stopcontact met de voedingsadapter uit (schakel de netspanning uit bij de bijbehorende stroomonderbreker en verwijder de zekering en schakel de netspanning ook uit bij de bijbehorende RCD-veiligheidsschakelaar).

- Koppel de netvoedingsadapter los van het stopcontact.

- Gebruik een nieuwe netvoedingsadapter van hetzelfde ontwerp. Gebruik niet langer de beschadigde netvoedingsadapter.

7.5 Li-ionbatterij

De oplaadbare accu is ingebouwd in het product en kan niet worden vervangen.
Beschadig de oplaadbare accu nooit. Het beschadigen van de behuizing van de oplaadbare accu kan explosiegevaar of brand veroorzaken!

U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!

Laad de oplaadbare accu regelmatig op, zelfs wanneer u het product niet gebruikt. Tengevolge van de gebruikte technologie van de oplaadbare accu, hoeft u de oplaadbare accu niet eerst te ontladen.

Laad de oplaadbare accu van het product nooit op zonder toezicht.

Tijdens het laden dient u het product op een voor hitte ongevoelig oppervlak te plaatsen. Het is normaal dat er tijdens het laden wat hitte wordt ontwikkeld.

7.6 Giftige materialen

De doorzichtige kunststof afstandsschaal kan vuil of giftig materiaal van een waargenomen oppervlak opnemen. Gebruik alleen beschermende handschoenen om aan te raken.

7.7 Gebruik

Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting van het apparaat.

Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

- zichtbaar is beschadigd,

– niet meer naar behoren werkt,

- gedurende een langere periode onder slechte omstandigheden is opgeslagen of

- onderhevig is geweest aan ernstige transportbelasting.

7.8 Led-licht

Let op, led-licht:

Niet rechtstreeks in het led-licht kijken!

Niet direct of met optische instrumenten in de lichtstraal kijken!

7.9 Aangesloten apparaten

Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

8 Productoverzicht

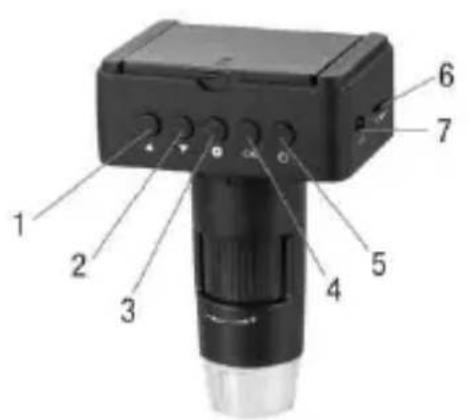

8.1 Microcoop

1 Menuknop
▲ (omhoog)
2 Menuknop ▼ (omlaag)
3 Menuknop
4 Menuknop OK (Bevestigen)
5 Aan-/uitknop
6 Lichtwijzerplaat
7 Poort afstandsbedie- ning KEY

8 Oplaadindicatielampje
9 MicroSD-kaartsleuf
10 Display
11 Focusknop +/-
12 Poort HDMI-out
13 Statiefhouders
14 Poort TV-out

15 Poort DC/USB

16 Modusknop (foto/video)

17 Opnameknop

18 Afspeelknop

19 Knop inzoomen

20 Knop uitzoomen

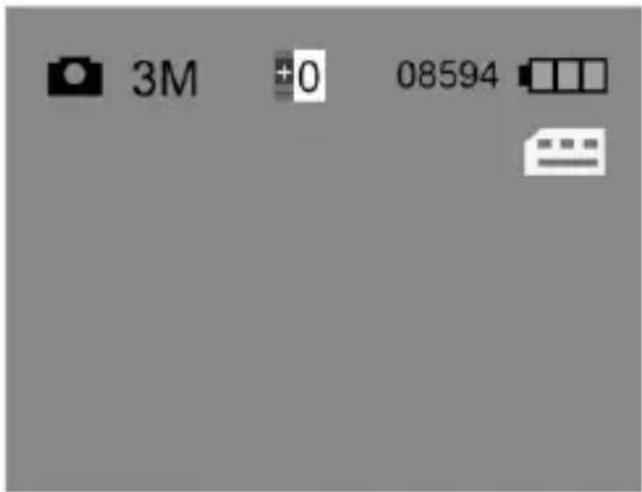

8.2 Display

3M +0 08594

Symbool Indicatie
	Modus foto-opname geactiveerd
	Modus video-opname geactiveerd
	Belichting
08594	Resterende beeldcapaciteit op basis van de huidige resolutie
	microSD-kaart geïnstalleerd
3M	Resolutie
	Resterende batterijcapaciteit

9 Aan de slag

9.1 De batterij opladen

Belangrijk!

Laad de batterij volledig op voordat u de microcoop voor het eerst gebruikt.

1. Sluit de USB-kabel aan op de voedingsadapter.
2. Sluit op de microcoop de USB-stekker van de USB-kabel aan op de poort DC/USB.
3. Sluit de voedingsadapter aan op de netvoeding om het opladen te starten.
   → Het oplaadindicatielampje gaat branden.

9.2 Aan- en uitschakelen

1. Klap het display open.
2. Om in te schakelt, houdt u de aan-/uittoets ingedrukt totdat de display oplicht.
3. Druk op de aan-/uittoets om uit te schakelen.

9.3 De microSD-kaart plaatsen

1. (Indien aan) Druk op de aan-/uitknop om de microcoop uit te zetten.

Opmerking: Forceer de kaart niet om schade te voorkomen!

1. Plaats een microSD-kaart (klasse 10, min. 4 GB) in de microSD-kaartsleuf. Duw voorzichtig naar binnen totdat de kaart vastklikt.

9.4 De microSD-kaart formatteren

Om afbeeldingen en video op te nemen, dient de microSD-kaart te worden geformatteerd.

RANDVOORWAARDEN

De microSD-kaart wordt in de microcoop geïnstalleerd.

1. (Indien uit) Druk op de aan-/uitknop om de microcoop aan te zetten.
2. Druk op de menuknop om het menu te openen.
3. Navigeer met de menuknoppen ▲ en ▼ naar Format.
4. Druk tweemaal op de menuknop OK en volg de instructies op het scherm om de microSD-kaart te formatteren.
5. Druk op de menuknop om het menu te verlaten.

9.5 Datum en tijd instellen

1. (Indien uit) Druk op de aan-/uitknop dm de microcoop aan te zetten.
2. Druk op de menuknop om het menu te openen.
3. Navigeer met de menuknoppen ▲ en ▼ naar Date/Time.
4. Druk op de menuknop OK om de invoer Date/Time te openen.
5. Stel de datum, tijd en datumformaat in. Stel waarden in met de menuknoppen ▲ en ▼ . Bevestig de invoer met de knop OK.
6. Druk op de menuknop om het menu te sluiten.

9.6 De afstandsbediening aansluiten

Sluit de afstandsbediening aan om foto's en video vast te leggen en de digitale zoom te bedienen.

1. Sluit de stekker van de afstandsbedieningskabel aan op de afstandsbedieningspoort KEY.

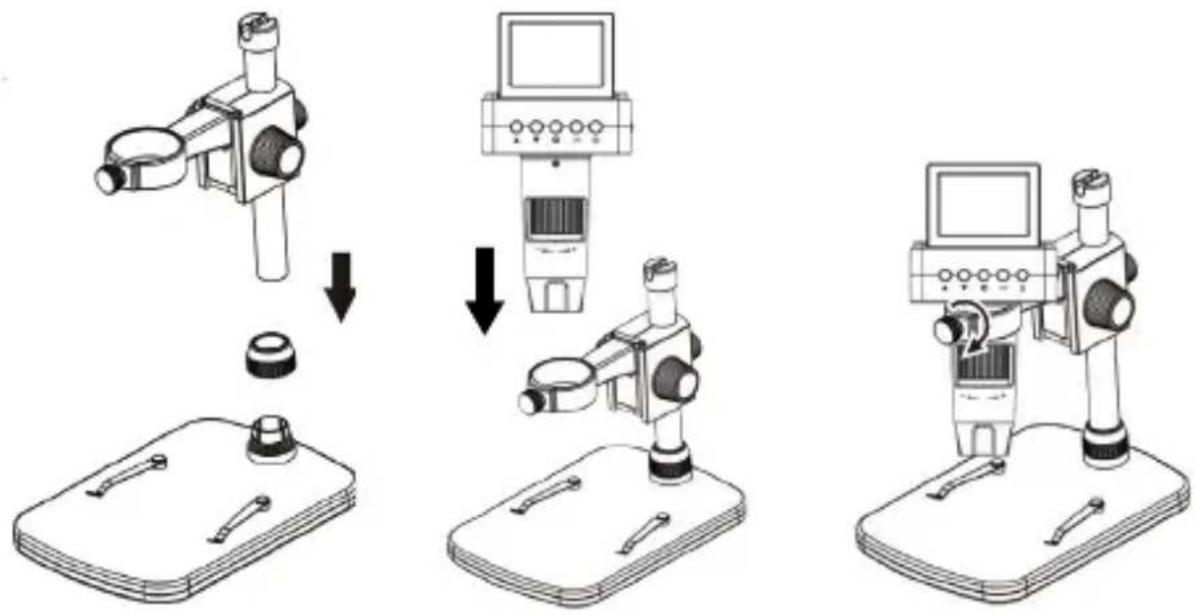

10 De microcoop opstellen

ABC

Figuur 1: Opstellen

Opmerking: De basis van de steun kan markeringen achterlaten op gevoelige oppervlaktes.

1. Plaats de basis op een stabiele vlakke ondergrond.
2. Steek de kolom in de basis en draai de schroef vast om de kolom bevestigen.
3. Monteer de microscoop.

11 Gebruik

11.1 Regelen van het licht

Gebruik de lichtwijzerplaat op de microcoop om de helderheid aan te passen.

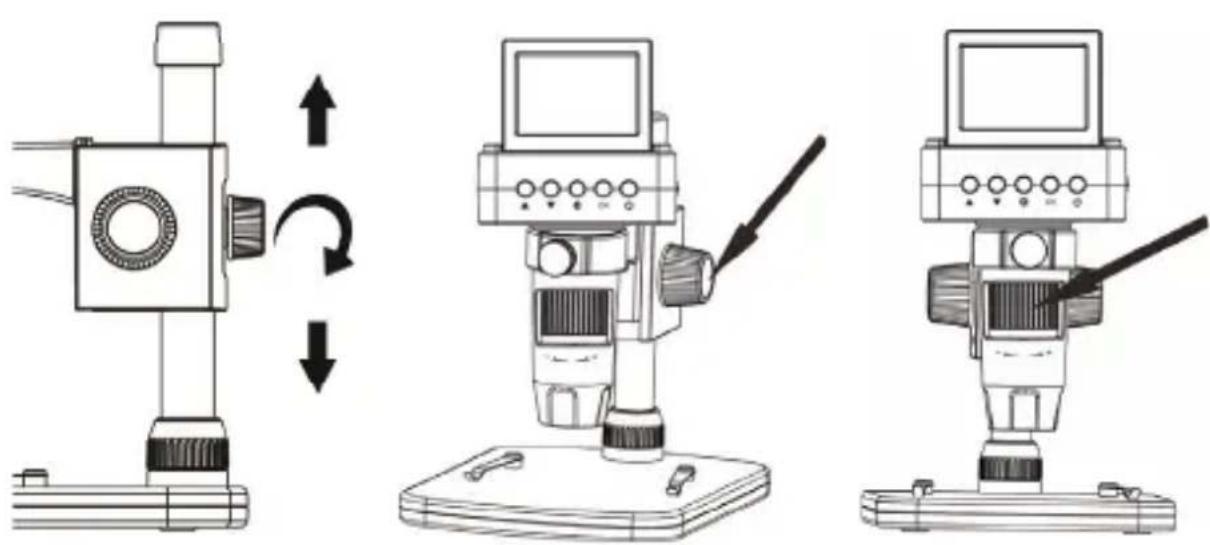

11.2 De microcoop scherpstellen

ABC

1. Plaats het te onderzoeken object op de voet.
2. (Indien nodig) Zet het object met de clips vast op de voet.
3. Gebruik de hoogteverstelling om de afstand tussen de microcoop en het object grof in te stellen (zie A).
4. Stel de afstand nauwkeurig in met de hoogteknop DOWN/UP. Stel de wrijving in met de draaiknop UNLOCK/LOCK (zie B).
5. Pas de focusknop aan +/- om het beeld scherp te stellen (zie C).

De digitale zoom gebruiken

Gebruik op de afstandsbediening de zoomknop +/- om digitaal in en uit te zoomen.

11.3 Het camerabeeld weergeven op een tv

1. Sluit op de microcoop de stekker van de tv-kabel aan op de poort TV-out.
2. Sluit de RCA-stekker van de tv-kabel aan op de tv. Raadpleeg bij twijfel de gebruiksaanwijzing van de tv.

→ De afbeelding van de microcoop wordt weergegeven op de tv.

11.4 Het camerabeeld weergeven op een HDMI-monitor

1. Sluit op de microcoop de mini-HDMI-stekker van de HDMI-kabel aan op de poort HDMI-out.
2. Sluit de HDMI-stekker van de HDMI-kabel aan op de HDMI-monitor. Raadpleeg bij twijfel de gebruiksaanwijzing van de monitor.
   → De afbeelding van de microcoop wordt weergegeven op de monitor.

Opmerking: Als de camera is verbonden met een HDMI-monitor, kunt u geen video opnemen.

11.5 Beelden vastleggen

RANDVOORWAARDEN

Er is een geformatteerde microSD-kaart geïnstalleerd.
De afstandsbediening is aangesloten.

1. Breng het object in beeld.
2. Blijf op de afstandsbediening op de modusknop drukken totdat het symbool op het display verschijnt.
3. Druk op de afstandsbediening op de opnameknop om een foto te maken.

→ De foto wordt opgeslagen op de microSD-kaart.

11.6 Video's opnemen

RANDVOORWAARDEN

Er is een geformatteerde microSD-kaart geïnstalleerd.
De afstandsbediening is aangesloten.

1. Breng het object in beeld.
2. Blijf op de afstandsbediening op de modusknop dMukken totdat het symbool op het display verschijnt.
3. Druk op de afstandsbediening op de opnameknop om het opnemen van een video te starten.

→ Het symbol knippert op het display.

→ De video wordt opgeslagen op de microSD-kaart.

1. Druk op de opnameknop om de opname te stoppen.

Opmerking: Als de camera is verbonden met een HDMI-monitor, kunt u geen video opnemen.

11.7 Foto's en video's bekijken

1. Druk op de afstandsbediening op de afspeelknop om de weergavemodus te activeren.
2. Druk op de menuknoppen ▲ en ▼ om door foto's en video's te navigeren.

Video afspelen

Volg op het display de instructies voor het afspelen om video af te spelen.

Opmerking: Als de camera is verbonden met een externe monitor, worden afgespeelde foto's en video's weergegeven op de monitor.

11.8 Afbeeldingen en video's verwijderen

Eén afbeelding of video verwijderen

1. Druk op de afstandsbediening op de afspeelknop om de weergavemodus te activeren.
2. Druk op de menuknoppen ▲ en ▼ om de afbeelding of video te selecteren die u wilt verwijderen.
3. Druk op de menuknop 📊n selecteer Delete Current met de menu-knoppen ▲ en ▼.
4. Druk op de menuknop OK en volg de instructies op het scherm om de afbeelding of video te verwijderen.

Alle afbeeldingen en video's verwijderen

1. Druk op de afstandsbediening op de afspeelknop om de weergavemodus te activeren.
2. Druk op de menuknop ⚙ en selecteer Delete All met de menuknoppen ▲ en ▼.
3. Druk op de menuknop OK en volg de instructies op het scherm om alle afbeeldingen en video's te verwijderen.

11.9 Foto's en video's kopieren naar een computer

Sluit de microcoop aan op een computer om opgenomen foto's en video's van de microSD-kaart naar de computer te kopieren.

1. Sluit het ene uiteinde van de USB-kabel aan op de microcoop en steek het andere uiteinde in een USB-poort van de computer.

2. Schakel de microcoop in.

→ De microSD-kaart zal als een drive op de computer verschijnen.

1. Kopieer foto's en video's naar de computer.

2. Nadat het kopiëren is voltooid, kunt u de drive verwijderen via het besturingssysteem en de USB-kabel vervolgens loskoppelen van de computer.

12 Configuratie

In het configuratiemenu kunt u de microcoop configureren.

Menunavigatieknoppen

Knop Functie
	Het menu openen en sluiten
▲▼ Scrollen en items selecteren
OK Selecties bevestigen

Instellingen

Menu-invoer Functie
Photo Resolution	Stel de fotoresolutie in.
Video Resolution	Videoresolutie instellen.
Exposure	Belichting instellen.
Date/Time	Datum, tijd en datumformaat instellen.
Date Stamp	Tijdstempel op foto's in- en uitschakelen.
TV Out	Tv-uit-signaal selecteren.
Loop Recording	Lengte van videoclips instellen.
Auto Power Off	Automatische uitschakeltijd instellen.
Language	Taal selecteren.
Format	De MicroSD-kaart formatteren.
Default settings	Alle instellingen terugzetten naar de fabrieksin-stellingen.

13 Computerbediening

De microcoop kan worden bediend in combinatie met een computer en computer-software. Download de software-instructies van www.conrad.com/downloads.

14 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen een storing aan het product veroorzaken.
  – Dompel het product niet in water.

14.1 Productbehuizing

1. Koppel het product los van de voeding/computer.
2. Reinig het product met een droog, pluisvrij doekje.

14.2 Lens

1. Reinig de lens af en toe met perslucht op lage druk. Laat de lens met geen enkele substantie in contact komen.

15 Verwijdering

Dit symbool moet zijn aangebracht op alle elektrische en elektronische apparatuur die op de EU-markt wordt gebracht. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur niet als ongesorteerd gemeentelijk afval mag worden afgevoerd.

Het AEEA-symbool (Afgedankte Elektrische en Elektronische Apparatuur) schrijft voor dat het apparaat gescheiden van ander afval moet worden afgevoerd. Gebruikte batterijen en accu's die niet onder de AEEA vallen, net als lampen die op niet-destructieve wijze uit de AEEA kunnen worden verwijderd, moeten door eindgebruikers op niet-destructieve wijze uit de AEEA worden verwijderd voordat deze worden afgegeven bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht tot gratis terugname van afval. Conrad biedt de volgende retourmogelijkheden: gratis (meer informatie op onze website):

in onze Conrad-kantoren
bij de Conrad-inzamelpunten
bij de inzamelpunten van de openbare afvalbeheerinstanties of de inzamelpun- ten die zijn opgezet door fabrikanten of distributeurs in de zin van de ElektroG

Eindgebruikers zijn verantwoordelijk voor het verwijderen van persoonsgegevens uit de te verwijderen AEEA.

Houd er rekening mee dat er in landen buiten Duitsland andere verplichtingen kunnen gelden met betrekking tot het retourneren of recyclen van AEEA.

Oplaadtijd ...... ong. 2 uur

Werkingstijd ...... ong. 1,5 uur

Aansluiting....USB

Beeldsensor....3MP

Vergroting .... max. 260x

Focusbereik.... 10 - 60 mm

Lichtbron......LED

Video-uitgang ...... HDMI (1080P, 60 fps),

TV (NTSC 720 x 480, PAL 720 x 576),

USB

Opslag ...... microSD-kaart, klasse 10, max. 32 GB

Ondersteunde

besturingssystemen......Windows® 7/8/10; MacOS 10.6 of hoger

Bedrijfsomstandigheden.... 0 tot +45 °C, 20 - 85 % RV (niet condenserend)

Opslagomstandigheden....-10 tot +60 °C, 20 – 85 % RV (niet condenserend)

Afmetingen (B x H x D).... 78 x 115 x 60 mm (microcoop)

16.2 Netvoedingsadapter

Ingang.... 100 – 240 V/AC, 50 – 60 Hz, 0,2 A

Uitgang 5 V/DC, 1 A

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
